ISO 3306:1985
(Main)Plain end as-welded and sized precision steel tubes — Technical conditions for delivery
Plain end as-welded and sized precision steel tubes — Technical conditions for delivery
This second edition cancels and replaces the first edition (1975). Specifies the technical conditions for tubes. Tabulates the chemical composition (table 2) and mechanical properties (tables 3 and 5) as well as dimensions (table 8) ranging from 6 mm up to and including 160 mm (outside diameter) and tests (tables 6 and 7). For use in hydraulic piping equiment they shall be used only in annealed or normalized condition.
Tubes de précision en acier, soudés, calibrés extérieurement, à extrémités lisses — Conditions techniques de livraison
General Information
Relations
Buy Standard
Standards Content (Sample)

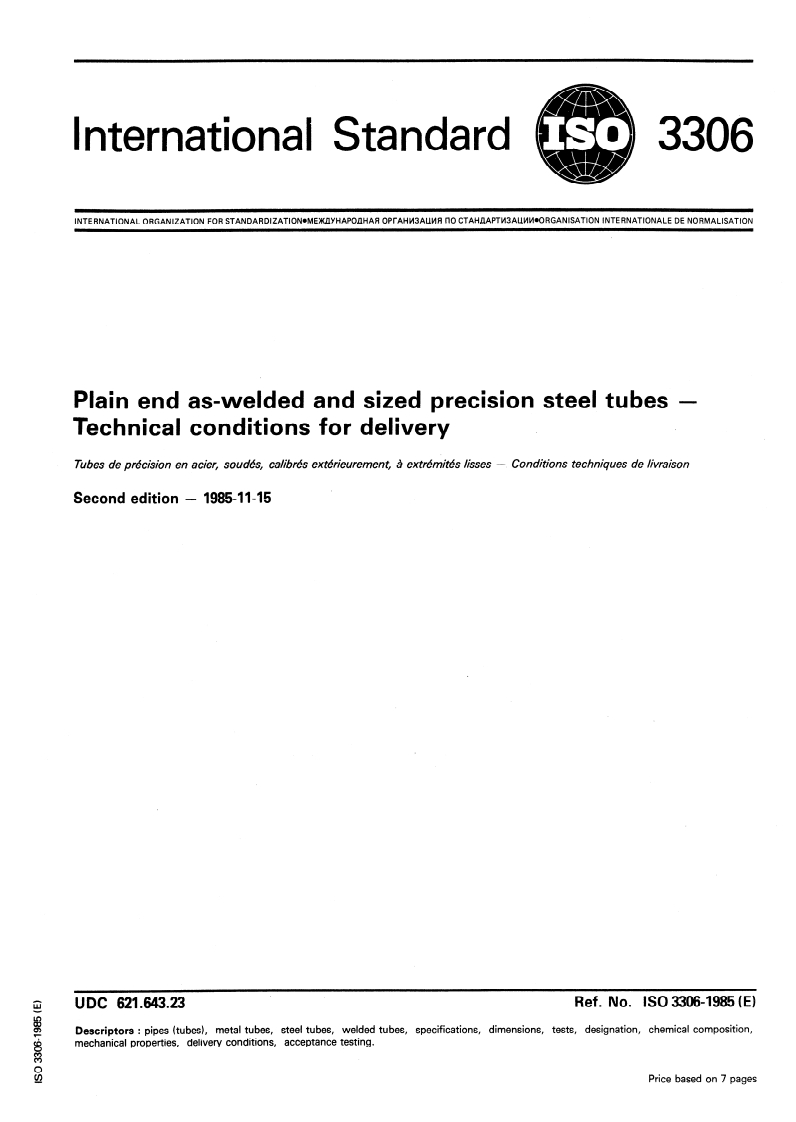

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME)t(~YHAPO~HAR OPI-AHM3AlJMR fl0 CTAH~APTM3Al&‘IM~ORGANISATION INTERNATIONALE DE NORMALISATION
Plain end as-welded and sized precision steel tubes -
Technical conditions for delivery
Tubes de prhision en acier, soudhs, ca/ibr& exthrieurement, ~3 extr&mit& lisses - Conditions techniques de livraison
Second edition - 1985-11-15
U DC 621643.23 Ref. No. ISO 33064985 (EI
metal tubes, steel tubes, welded tu bes, specifications,
Descriptors : pipes (tubes), dimensions, tests, designation, Chemical composition,
mechanical properties, delivery conditions, acceptance testing.
Price based on 7 pages
---------------------- Page: 1 ----------------------

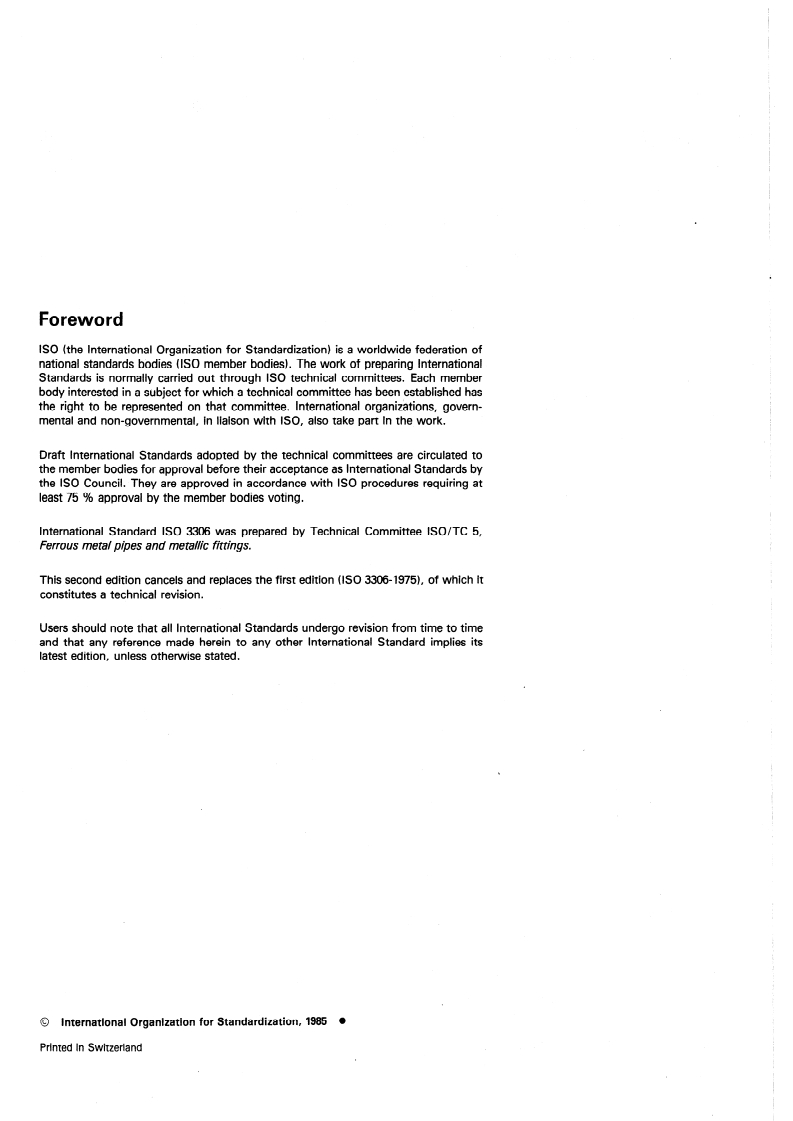

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 3306 was prepared by Technical Committee ISO/TC 5,
Ferrous me tal pipes and metallic fittings.
This second edition cancels and replaces the first edition (ISO 3306~1975), of which it
constitutes a technical revision.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organization for Standardization, 1985
Printed in Switzerland
---------------------- Page: 2 ----------------------

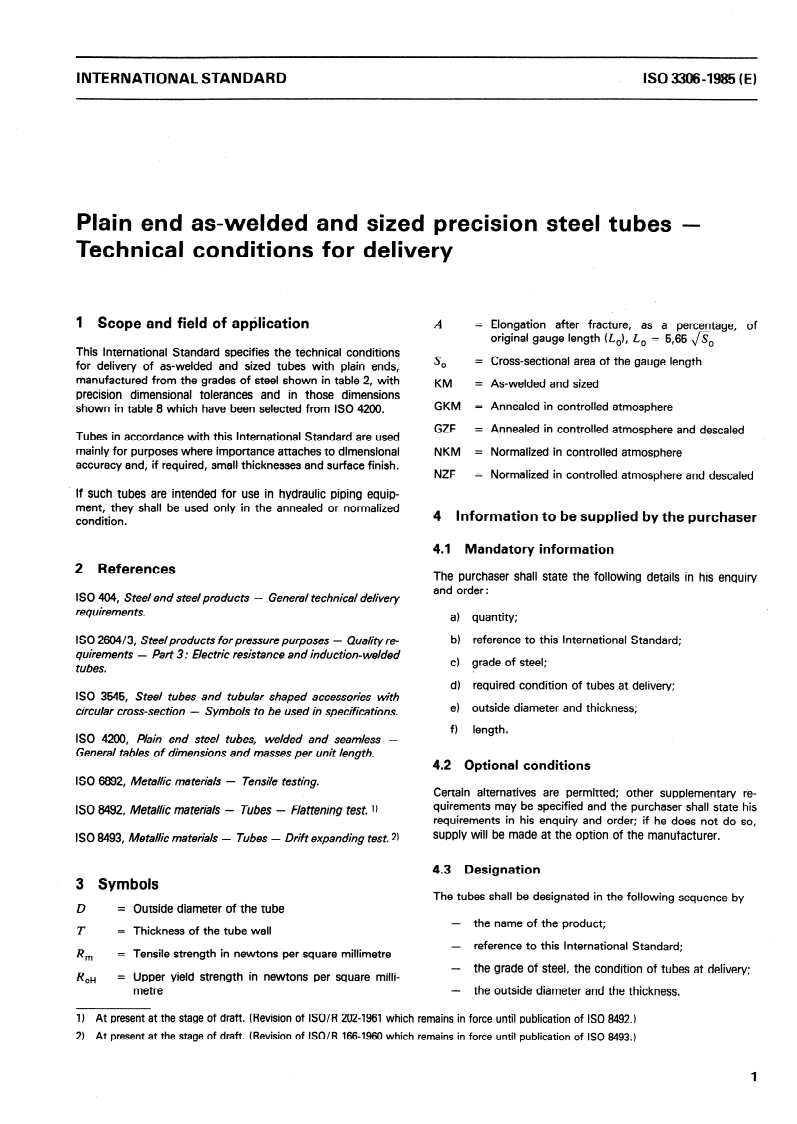

ISO 3306-1985 (EI
INTERNATIONALSTANDARD
Plain end as-welded and sized precision steel tubes -
Technical conditions for delivery
A = Elongation after fracture, as a percentage, of
1 Scope and field of application
originai gauge length (L,), L, = 5,65 &
This International Standard specifies the technical conditions
s, = Cross-sectional area of the gauge length
for delivery of as-welded and sized tubes with plain ends,
manufactured from the grades of steel shown in table 2, with
KM = As-welded and sized
precision dimensional tolerantes and in those dimensions
GKM = Annealed in controlled atmosphere
shown in table 8 which have been selected from ISO 4200.
GZF = Annealed in controlled atmosphere and descaled
Tubes in accordance with this International Standard are used
NKM = Normalized in controlled atmosphere
mainly for purposes where importante attaches to dimensional
accuracy and, if required, small thicknesses and surface finish.
NZF = Normalized in controlled atmosphere and descaled
If such tubes are intended for use in hydraulic piping equip-
ment, they shall be used only in the annealed or normalized
4 Information to be supplied by the purchaser
condition.
4.1 Mandatory information
2 References
The purchaser shall state the following details in his enquiry
and Order :
ISO 404, Steel and steel products - General technical delivery
fequifements.
a) quantity;
b) reference to this International Standard;
ISO 260413, Steel pfoducts for pressure purposes - Quality re-
quifements - Part 3: Electric resistance and induction-welded
c) grade of steel;
tubes.
d) required condition of tubes at delivery;
ISO 3545, Steel tubes and tubular shaped accessories with
e) outside diameter and thickness;
cifculaf Cross-section - Symbols to be used in specifkations.
f) length.
ISO 4200, Plain end steel tubes, welded and seamless -
General tables of dimensions and masses per unit length.
4.2 Optional conditions
ISO 6892, Metallic materials - Tensile testing.
Cettain alternatives are permitted; other supplementary re-
quirements may be specified and the purchaser shall state his
I S 0 8492, Metallic ma terials - Tubes - Flattening tes t. 1)
requirements in his enquiry and Order; if he does not do so,
supply will be made at the Option of the manufacturer.
ISO 8493, Metallic materials - Tubes - Drift expanding test. 2)
4.3 Designation
3 Symbols
The tubes shall be designated in the following sequence by
D = Outside diameter of the tube
-
the name of the product;
T = Thickness of the tube Wall
-
reference to this International Standard;
= Tensile strength in newtons per Square millimetre
R,
-
the grade of steel, the condition of tubes at delivery;
R = Upper yield strength in newtons per Square milli-
eH
- the outside diameter and the thickness.
metre
1) At
...

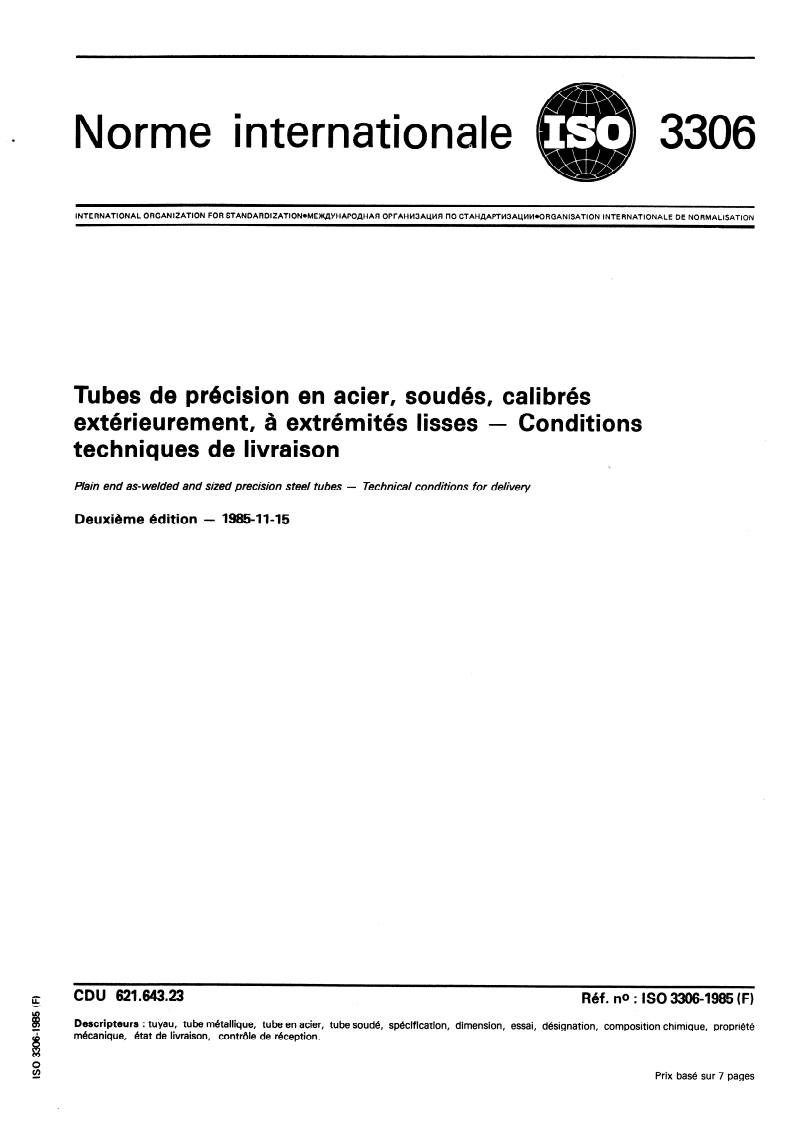

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE~YHAPO~HAR OPl-AHM3AlJMR ll0 CTAH~APTM3A~MM.ORGANISATION INTERNATIONALE DE NORMALISATION
Tubes de précision en acier, soudés, calibrés
extérieurement, à extrémités lisses - Conditions
techniques de livraison
Plain end as-welded and sized precision steel tubes - Technical conditions for delivery
Deuxième édition - 1985-l 1-15
CDU 621.64323 Réf. no : ISO 33064965 (F)
E
-
Descripteurs : tuyau, tube métallique, tube en acier, tube soudé, spécification, dimension, essai, désignation, composition chimique, propriété
mécanique, état de livraison, contrôle de réception.
Prix basé sur 7 pages
---------------------- Page: 1 ----------------------

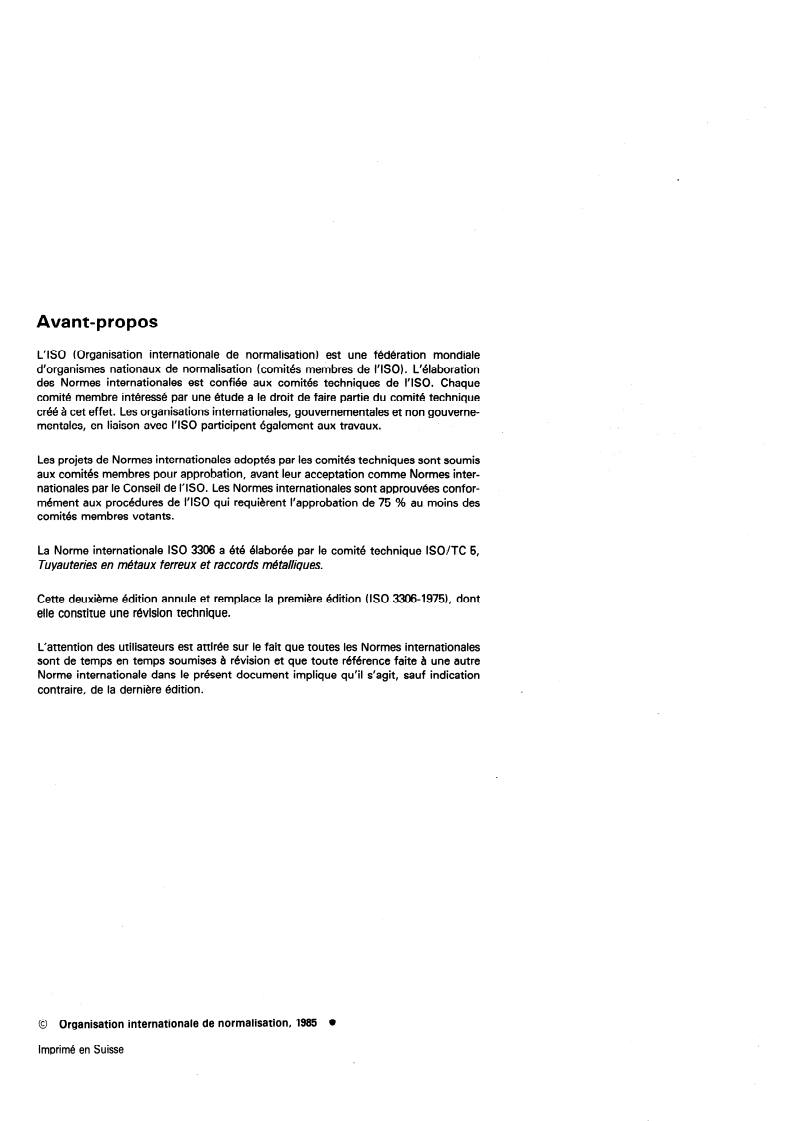

Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
creé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3306 a été élaborée par le comité technique ISO/TC 5,
Tuyauteries en métaux ferreux et raccords métalliques.
Cette deuxiéme édition annule et remplace la première édition (ISO 3306-1975), dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
Organisation internationale de normalisation, 1985
0
Imprimé en Suisse
---------------------- Page: 2 ----------------------

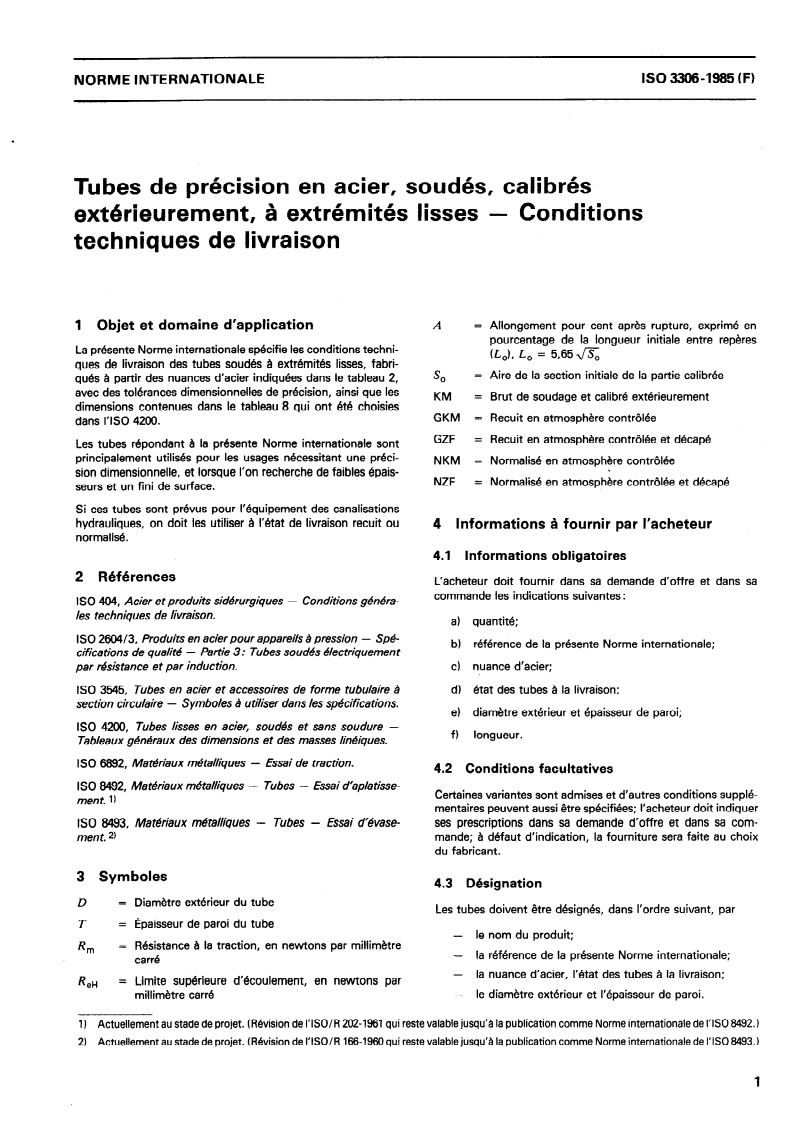

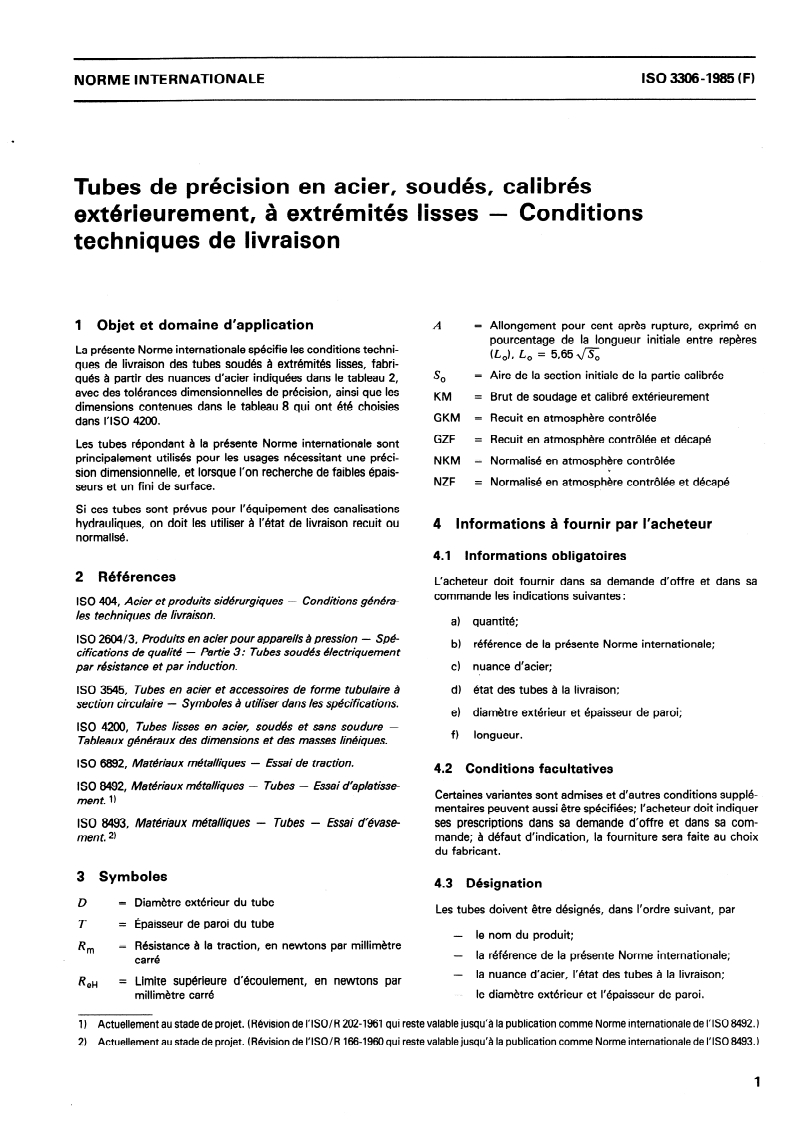

ISO 33064985 (F)
NORME INTERNATIONALE
Tubes de précision en acier, soudés, calibrés
extérieurement, à extrémités lisses - Conditions
techniques de livraison
A = Allongement pour cent après rupture, exprimé en
1 Objet et domaine d’application
pourcentage de la longueur initiale entre repéres
La présente Norme internationale spécifie les conditions techni-
(L,), L, = 565 fio
ques de livraison des tubes soudés à extrémités lisses, fabri-
= Aire de la section initiale de la partie calibrée
qués à partir des nuances d’acier indiquées dans le tableau 2,
avec des tolérances dimensionnelles de précision, ainsi que les
KM
= Brut de soudage et calibré extérieurement
dimensions contenues dans le tableau 8 qui ont été choisies
GKM = Recuit en atmosphère contrôlée
dans I’ISO 4200.
GZF = Recuit en atmosphère contrôlée et décapé
Les tubes répondant à la présente Norme internationale sont
principalement utilises pour les usages necessitant une préci-
NKM = Normalisé en atmosphère contrôlée
sion dimensionnelle, et lorsque l’on recherche de faibles épais-
NZF = Normalisé en atmosphére contrôlée et décapé
seurs et un fini de surface.
Si ces tubes sont prévus pour l’équipement des canalisations
hydrauliques, on doit les utiliser à l’état de livraison recuit ou
4 Informations à fournir par l’acheteur
normalisé.
4.1 Informations obligatoires
2 Références
L’acheteur doit fournir dans sa demande d’offre et dans sa
commande les indications suivantes :
ISO 404, Acier et produits sidérurgiques - Conditions généra-
les techniques de livraison.
a) quantité;
ISO 2604/3, Produits en acier pour appareils à pression - Spé-
b) référence de la présente Norme internationale;
cifications de qualite - Partle 3: Tubes soudés électriquement
par resistance et par induction. c) nuance d’acier;
ISO 3545, Tubes en acier et accessoires de forme tubulaire à d) état des tubes à la livraison;
Symboles à utiliser dans les spécifications.
section circulaire -
e) diamètre extérieur et épaisseur de paroi;
ISO 4200, Tubes lisses en acier, soud4s et sans soudure -
f) longueur.
Tableaux généraux des dimensions et des masses linéiques.
ISO 6892, Matériaux métalliques - Essai de traction.
4.2 Conditions facultatives
ISO 8492, Matériaux métalliques - Tubes - Essai daplatisse-
Certaines variantes sont admises et d’autres conditions supplé-
ment. 1)
mentaires peuvent aussi être spécifiées; l’acheteur doit indiquer
ses prescriptions dans sa demande d’offre et dans sa com-
ISO 8483, Materiaux métalliques - Tubes - Essai d’evase-
ment. 2) mande; à défaut d’indication, la fourniture sera faite au choix
du fabricant.
3 Symboles
4.3 Désignation
D = Diamétre extérieur
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE~YHAPO~HAR OPl-AHM3AlJMR ll0 CTAH~APTM3A~MM.ORGANISATION INTERNATIONALE DE NORMALISATION
Tubes de précision en acier, soudés, calibrés
extérieurement, à extrémités lisses - Conditions
techniques de livraison
Plain end as-welded and sized precision steel tubes - Technical conditions for delivery
Deuxième édition - 1985-l 1-15
CDU 621.64323 Réf. no : ISO 33064965 (F)
E
-
Descripteurs : tuyau, tube métallique, tube en acier, tube soudé, spécification, dimension, essai, désignation, composition chimique, propriété
mécanique, état de livraison, contrôle de réception.
Prix basé sur 7 pages
---------------------- Page: 1 ----------------------
Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
creé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3306 a été élaborée par le comité technique ISO/TC 5,
Tuyauteries en métaux ferreux et raccords métalliques.
Cette deuxiéme édition annule et remplace la première édition (ISO 3306-1975), dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
Organisation internationale de normalisation, 1985
0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 33064985 (F)
NORME INTERNATIONALE
Tubes de précision en acier, soudés, calibrés
extérieurement, à extrémités lisses - Conditions
techniques de livraison
A = Allongement pour cent après rupture, exprimé en
1 Objet et domaine d’application
pourcentage de la longueur initiale entre repéres
La présente Norme internationale spécifie les conditions techni-
(L,), L, = 565 fio
ques de livraison des tubes soudés à extrémités lisses, fabri-
= Aire de la section initiale de la partie calibrée
qués à partir des nuances d’acier indiquées dans le tableau 2,
avec des tolérances dimensionnelles de précision, ainsi que les
KM
= Brut de soudage et calibré extérieurement
dimensions contenues dans le tableau 8 qui ont été choisies
GKM = Recuit en atmosphère contrôlée
dans I’ISO 4200.
GZF = Recuit en atmosphère contrôlée et décapé
Les tubes répondant à la présente Norme internationale sont
principalement utilises pour les usages necessitant une préci-
NKM = Normalisé en atmosphère contrôlée
sion dimensionnelle, et lorsque l’on recherche de faibles épais-
NZF = Normalisé en atmosphére contrôlée et décapé
seurs et un fini de surface.
Si ces tubes sont prévus pour l’équipement des canalisations
hydrauliques, on doit les utiliser à l’état de livraison recuit ou
4 Informations à fournir par l’acheteur
normalisé.
4.1 Informations obligatoires
2 Références
L’acheteur doit fournir dans sa demande d’offre et dans sa
commande les indications suivantes :
ISO 404, Acier et produits sidérurgiques - Conditions généra-
les techniques de livraison.
a) quantité;
ISO 2604/3, Produits en acier pour appareils à pression - Spé-
b) référence de la présente Norme internationale;
cifications de qualite - Partle 3: Tubes soudés électriquement
par resistance et par induction. c) nuance d’acier;
ISO 3545, Tubes en acier et accessoires de forme tubulaire à d) état des tubes à la livraison;
Symboles à utiliser dans les spécifications.
section circulaire -
e) diamètre extérieur et épaisseur de paroi;
ISO 4200, Tubes lisses en acier, soud4s et sans soudure -
f) longueur.
Tableaux généraux des dimensions et des masses linéiques.
ISO 6892, Matériaux métalliques - Essai de traction.
4.2 Conditions facultatives
ISO 8492, Matériaux métalliques - Tubes - Essai daplatisse-
Certaines variantes sont admises et d’autres conditions supplé-
ment. 1)
mentaires peuvent aussi être spécifiées; l’acheteur doit indiquer
ses prescriptions dans sa demande d’offre et dans sa com-
ISO 8483, Materiaux métalliques - Tubes - Essai d’evase-
ment. 2) mande; à défaut d’indication, la fourniture sera faite au choix
du fabricant.
3 Symboles
4.3 Désignation
D = Diamétre extérieur
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
