ISO 3923-2:1981
(Main)Metallic powders — Determination of apparent density — Part 2: Scott volumeter method
Metallic powders — Determination of apparent density — Part 2: Scott volumeter method
IS applicable to powders that will not flow freely through a 5 mm orifice. The oscillating funnel method (part 3) gives better precision, but it cannot be used in cases where the powder may change its properties due to the vibration action applied to the powder during testing. Gives principle, symbols and designations, apparatus, sampling, procedure, expression of results and test report.
Poudres métalliques — Détermination de la masse volumique apparente — Partie 2: Méthode du volumètre de Scott
La présente partie de l'ISO 3923 spécifie la méthode du volumètre de Scott pour la détermination de la masse volumique apparente des poudres métalliques. Elle est applicable aux poudres ne s'écoulant pas librement à travers un orifice de 5 mm (voir ISO 3923/1). La partie 3 de la présente Norme internationale spécifie la méthode de l'entonnoir oscillant pour la détermination de la masse volumique apparente de telles poudres. Cette méthode est préférentielle, car elle donne une meilleure précision, mais elle ne doit pas être utilisée dans les cas où la vibration exercée sur la poudre peut en modifier les propriétés durant l'essai.
General Information
Buy Standard
Standards Content (Sample)

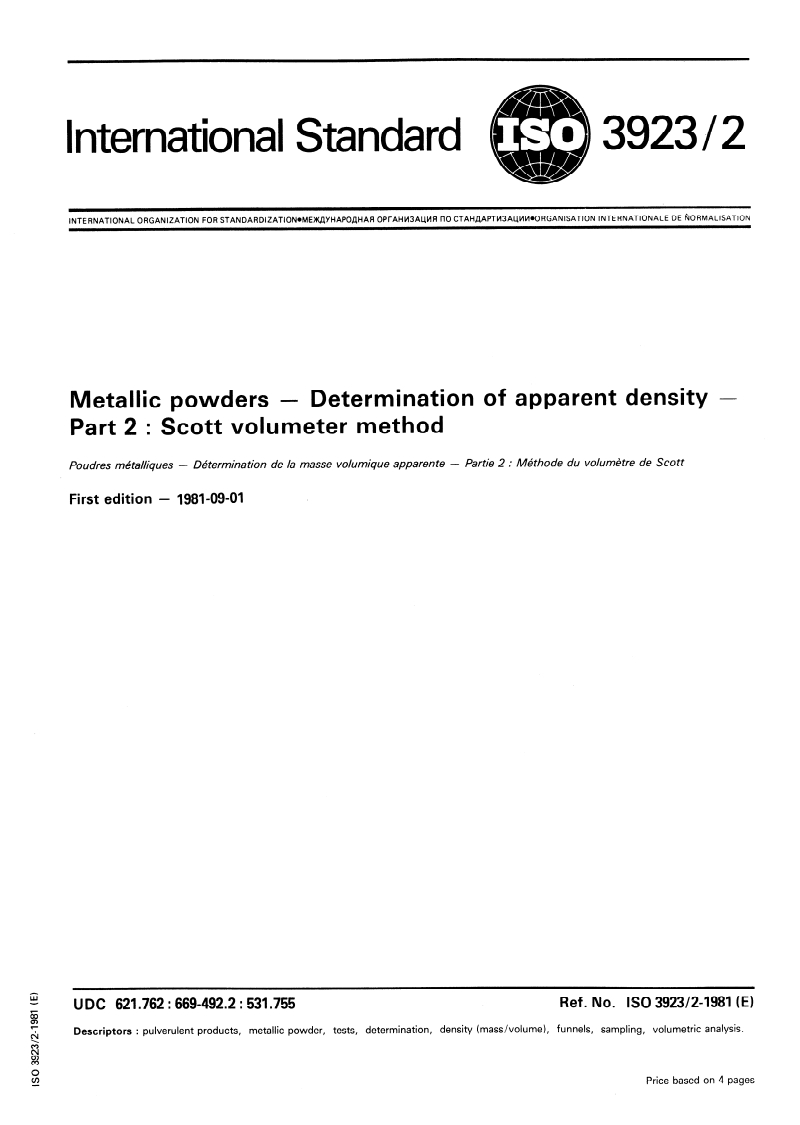

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE)YHAPO~HAR OPI-AHM3AUklR fl0 CTAH~APTM3AlJ’lM~ORGANISATlON INTERNATIONALE DE RORMALISATION
Metallic powders - Determination of apparent density -
Part 2 : Scott volumeter method
Poudres m&a/liques - Dbtermination de Ia masse volumique apparente - Partie 2 : Mthode du volumktre de Scott
First edition - 1981-09-01
W
-
UDC 621.762 : 669-492.2 : 531.755
Ref. No. l§O 3923/2-1981 (EI
Descriptors : pulverulent products, metallic powder, tests, determination, density (massholume), funnels, sampling, volumetric analysis.
0
cn
Price based on 4 pages
---------------------- Page: 1 ----------------------

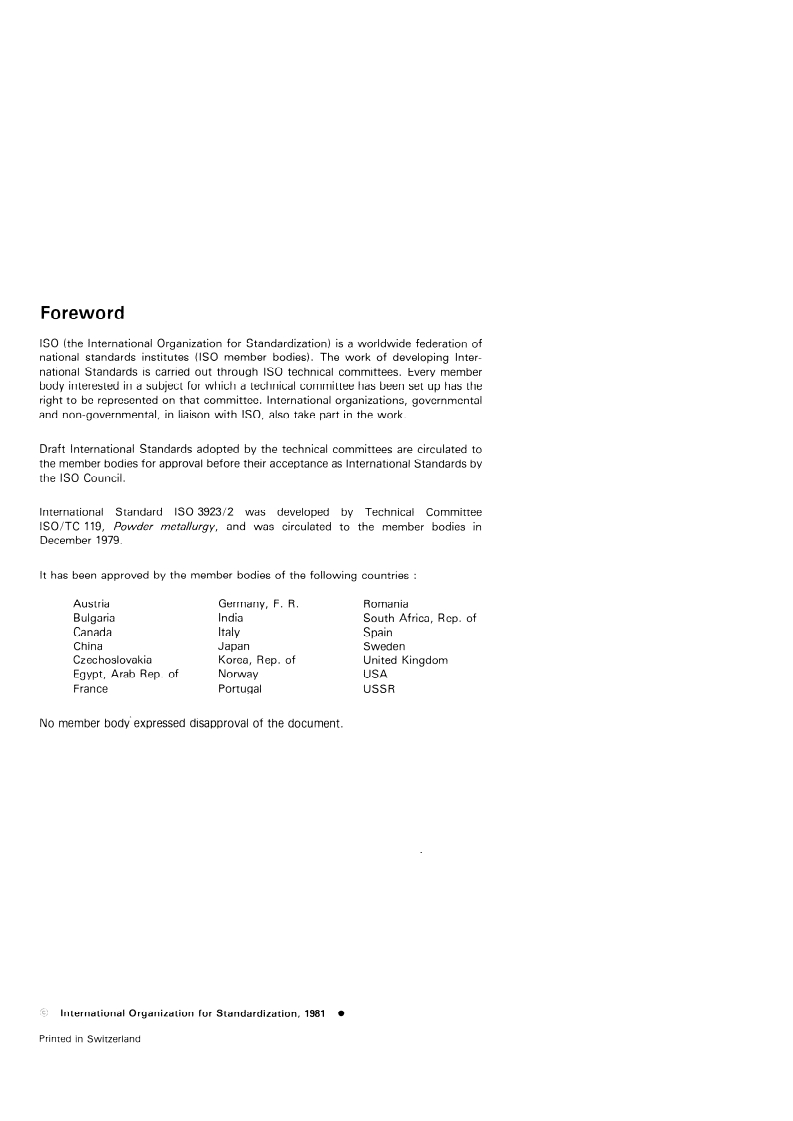

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards institutes (ISO member bedies). The work of developing Inter-
national Standards is carried out through ISO technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council.
International Standard ISO 3923/2 was developed by Technical Committee
ISO/TC 119, Powder metahugy, and was circulated to the member bodies in
December 1979.
lt has been approved by the member bodies of the following countries :
Austria Germany, F. R. Romania
Bulgaria India
South Africa, Rep. of
Canada Italy Spain
China
Japan Sweden
Czechoslovakia Korea, Rep. of United Kingdom
Egypt, Arab Rep. of Norway
USA
France Portugal USSR
No member body expressed disapproval of the document.
International Organkation for Standardkation, 1981
Printed in Switzerland
---------------------- Page: 2 ----------------------

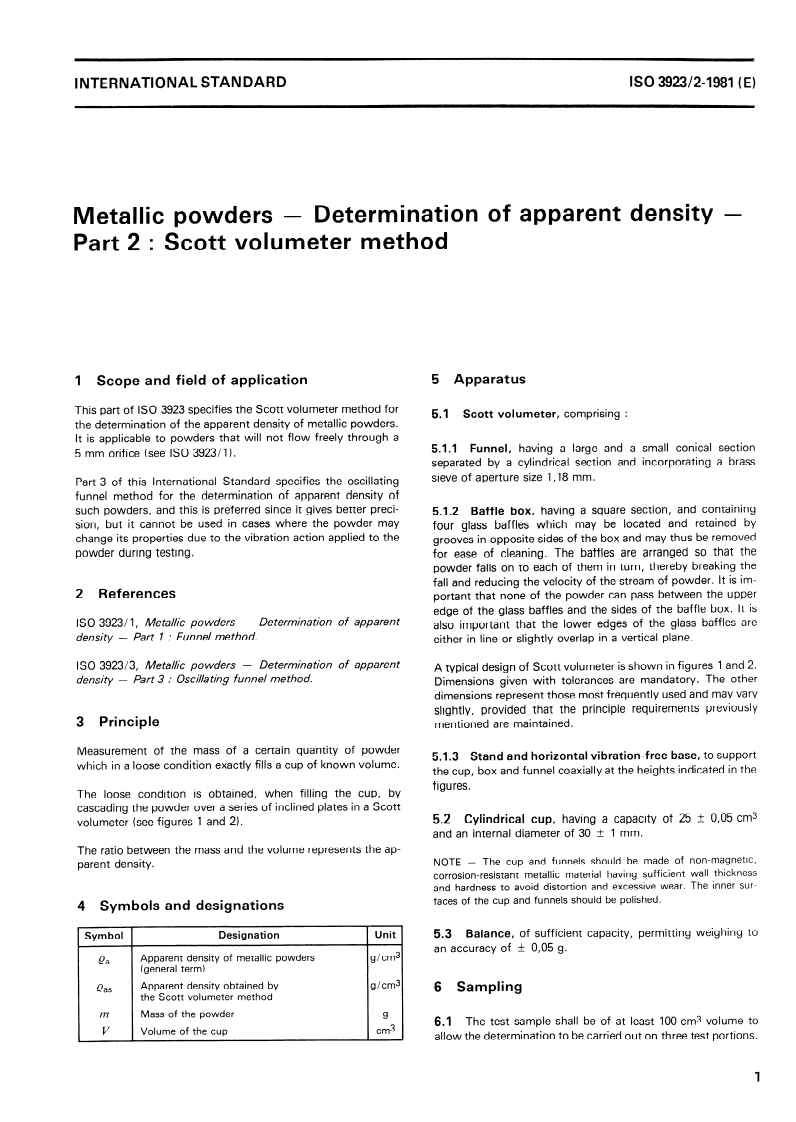

INTERNATIONAL STANDARD
ISO 3923/2-1981 (E)
Determination of apparent density -
Metallic powders -
Part 2 : Scott volumeter method
1 Scope and field of application 5 Apparatus
This part of ISO 3923 specifies the Scott volumeter method for
5.1 Scott volumeter, comprising :
the determination of the apparent density of metallic powders.
It is applicable to powders that will not flow freely through a
5.1.1 Funnel, having a large and a small conical section
5 mm orifice (see ISO 3923/1).
separated by a cylindrical section and incorporating a brass
sieve of aperture size IJ8 mm.
Part 3 of this International Standard specifies the oscillating
funnel method for the determination of apparent density of
such powders, and this is preferred since it gives better preci-
5.1.2 Baffle box, having a Square section, and containing
sion, but it cannot be used in cases where the powder may
four glass baffles which may be located and retained by
Change its properties due to the Vibration action applied to the
grooves in opposite sides of the box and may thus be removed
powder during testing.
for ease of cleaning. The baffles are arranged so that the
powder falls on to each of them in turn, thereby breaking the
fall and reducing the velocity of the stream of powder. lt is im-
2 References
portant that none of the powder tan pass between the upper
edge of the glass baffles and the sides of the baffle box. lt is
I S 0 392311, Metallic po wders - Determination of apparent
also important that the lower edges of the glass baffles are
density - Part I : Funnel method.
either in line or slightly overlap in a vertical plane.
ISO 392313, Metallic powders - Determination of apparent
A typical design of Scott volumeter is shown in figures 1 and 2.
density - Part 3 : Oscia thg funnel method.
Dimensions given with tolerantes are mandatory. The other
dimensions represent those most frequently used and may vary
slightly, provided that the principle requirements previously
3 Principle
mentioned are maintained.
Measurement of the mass of a certain quantity
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWV~E~K,~~YHAPOAHAR OPI-AHM3A~Mfl Il0 CTAHAAPTH3A~MM~RGANISATION INTERNATIONALE DE NORMALISATION
Poudres métalliques - Détermination de la masse
volumique apparente -
Partie 2 : Méthode du volumètre de Scott
Metallic powders - Determination of apparent density - Part 2 : Scott volumeter method
Première édition - 1981-09-01
CDU 621.762 : 669-492.2 : 531.755
Réf. no : ISO 3923/2-1981 (F)
Descripteurs : produit pulvérulent, poudre métallique, essai, détermination, masse volumique, entonnoir, échantillonnage, méthode
volumétrique.
Prix basé sur 4 pages
---------------------- Page: 1 ----------------------

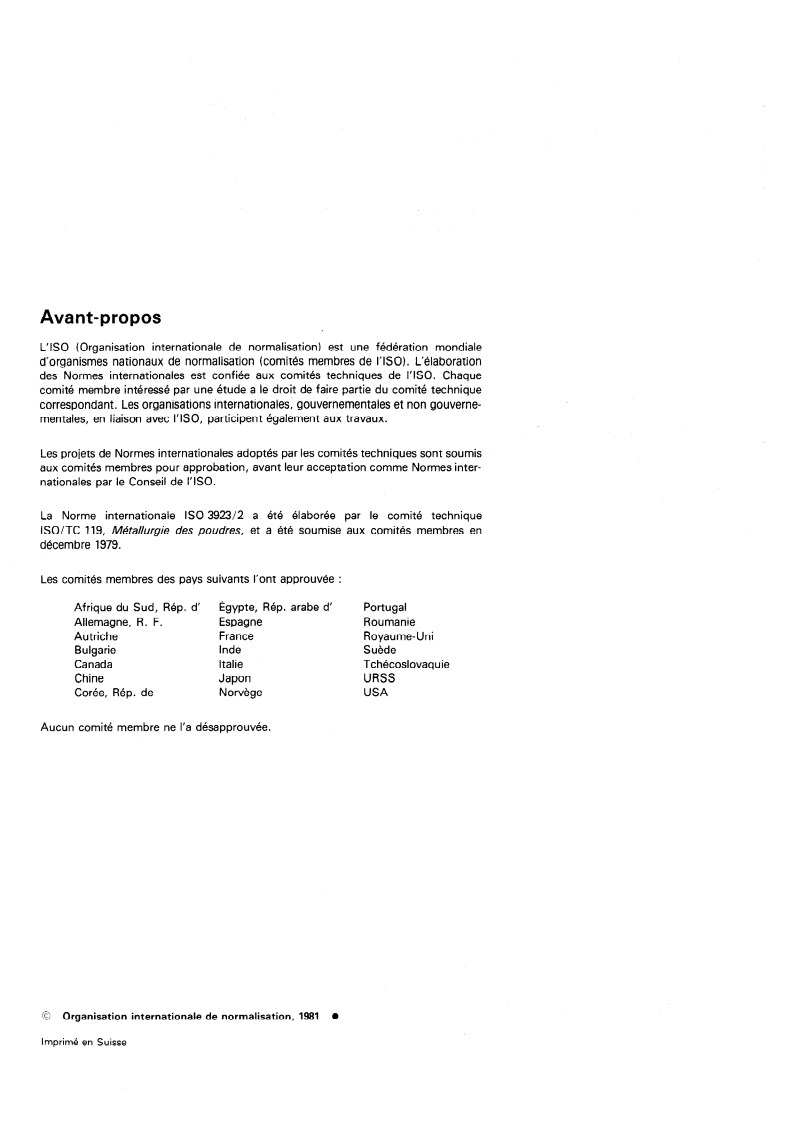

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 3923/2 a été élaborée par le comité technique
ISO/TC 119, Métahrgie des poudres, et a été soumise aux comités membres en
décembre 1979.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Egypte, Rép. arabe d’ Portugal
Allemagne, R. F. Espagne Roumanie
France Royaume-Uni
Autriche
Bulgarie Inde Suède
Canada Italie Tchécoslovaquie
Chine Japon URSS
Norvège
Corée, Rép. de USA
Aucun comité membre ne l’a désapprouvée.
63 Organisation internationale de normalisation, 1981 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------

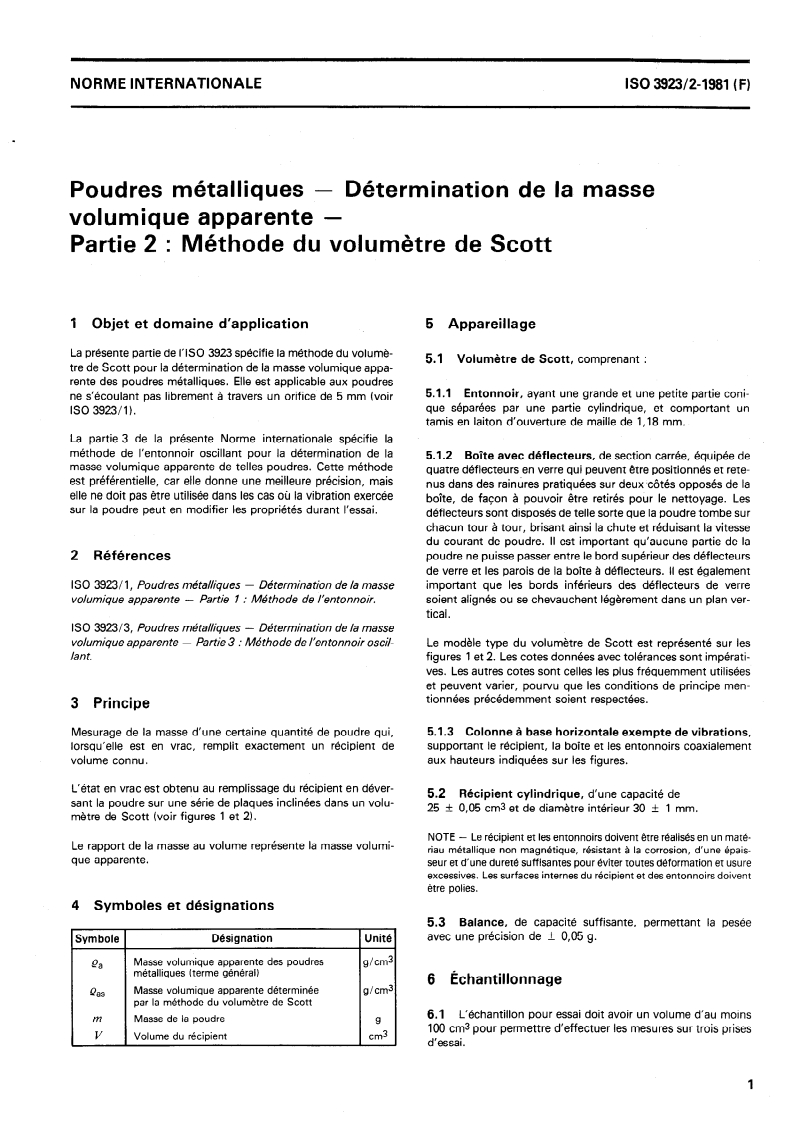

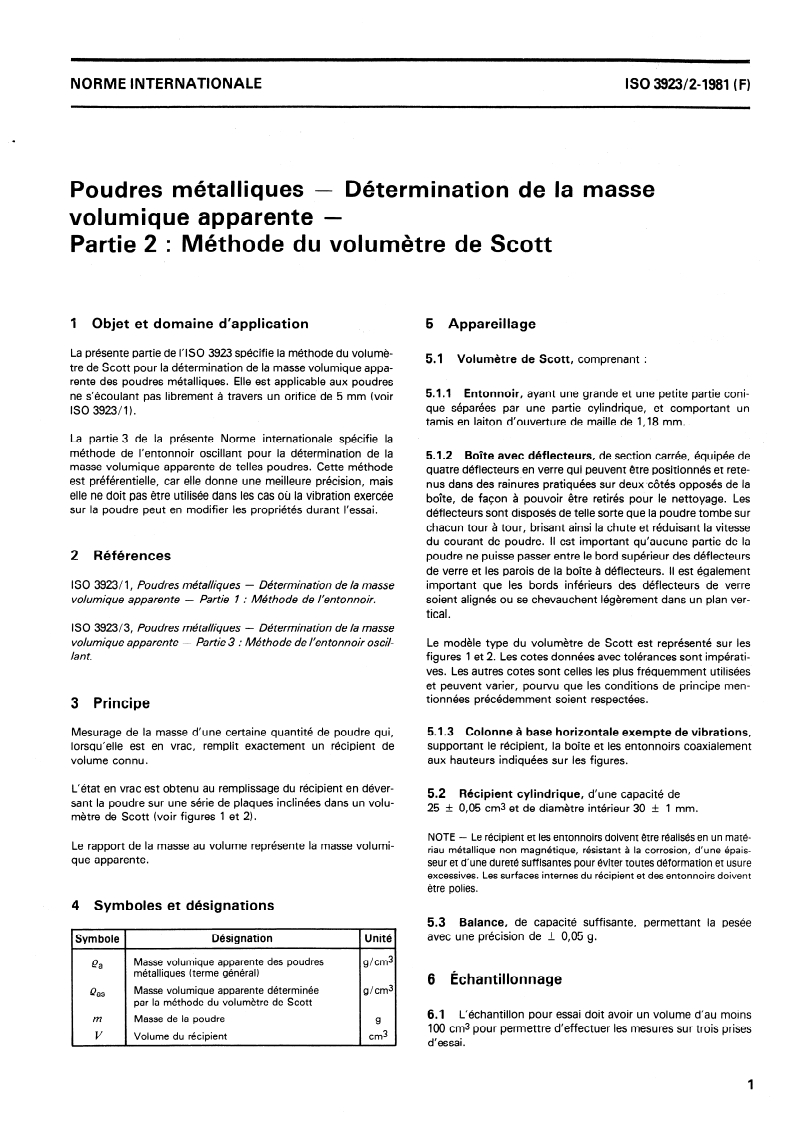

NORME INTERNATIONALE ISO 3923/2-1981 (F)
Poudres métalliques - Détermination de la masse
volumique apparente -
Partie 2 : Méthode du volumètre de Scott
1 Objet et domaine d’application 5 Appareillage
La présente partie de I’ISO 3923 spécifie la mét.hode du volumè-
5.1 Volumètre de Scott, comprenant :
tre de Scott pour la détermination de la masse volumique appa-
rente des poudres métalliques. Elle est applicable aux poudres
5.1.1 Entonnoir, ayant une grande et une petite partie coni-
ne s’écoulant pas librement à travers un orifice de 5 mm (voir
que séparées par une partie cylindrique, et comportant un
ISO 3923/1).
tamis en laiton d’ouverture de maille de 1,18 mm.
La partie 3 de la présente Norme internationale spécifie la
méthode de l’entonnoir oscillant pour la détermination de la
5.1.2 Boîte avec déflecteurs, de section carrée, équipée de
masse volumique apparente de telles poudres. Cette méthode
quatre déflecteurs en verre qui peuvent être positionnés et rete-
est préférentielle, car elle donne une meilleure précision, mais
nus dans des rainures pratiquées sur deux côtés opposés de la
elle ne doit pas être utilisée dans les cas où la vibration exercée
boîte, de facon à pouvoir être retirés pour le nettoyage. Les
sur la poudre peut en modifier les propriétés durant l’essai.
déflecteurs sont disposés de telle sorte que la poudre tombe sur
chacun tour à tour, brisant ainsi la chute et réduisant la vitesse
du courant de poudre. II est important qu’aucune partie de la
poudre ne puisse passer entre le bord supérieur des déflecteurs
2 Références
de verre et les parois de la boîte à déflecteurs. II est également
I SO 392311, Poudres métalliques - Détermination de la masse important que les bords inférieurs des déflecteurs de verre
volumique appa fen te - Partie 7 : Méthode de l’entonnoir. soient alignés ou se chevauchent légèrement dans un plan ver-
tical.
ISO 392313, Poudres métalliques - Détermination de la masse
volumique apparente - Partie 3 : Méthode de l’en tonnoir oscil- Le modèle type du volumètre de Scott est représenté sur les
figures 1 et 2. Les cotes données avec tolérances sont impérati-
Ian t.
ves. Les autres cotes sont celles les plus fréquemment utilisées
et peuvent varier, pourvu que les conditions de principe men-
tionnées précédemment soient respectées.
3 Principe
5.1.3 Colonne à base horizontale exempte de vibrations,
Mesurage de la
...

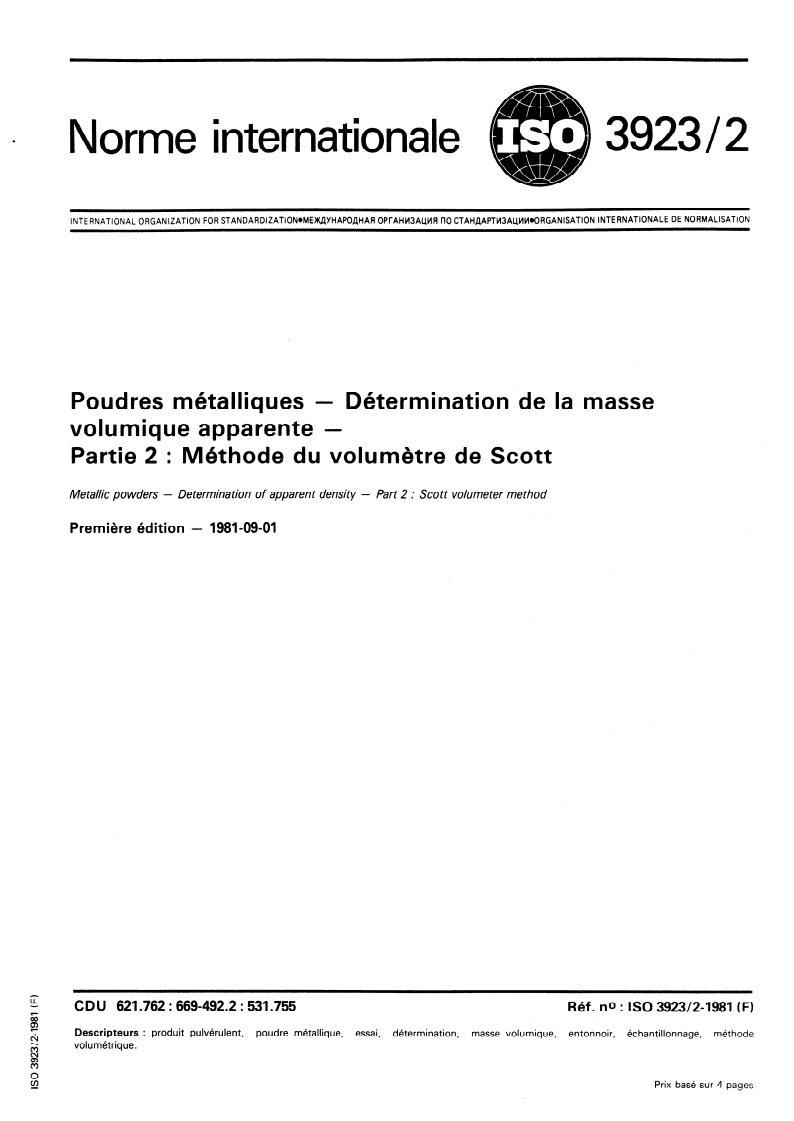

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWV~E~K,~~YHAPOAHAR OPI-AHM3A~Mfl Il0 CTAHAAPTH3A~MM~RGANISATION INTERNATIONALE DE NORMALISATION
Poudres métalliques - Détermination de la masse
volumique apparente -
Partie 2 : Méthode du volumètre de Scott
Metallic powders - Determination of apparent density - Part 2 : Scott volumeter method
Première édition - 1981-09-01
CDU 621.762 : 669-492.2 : 531.755
Réf. no : ISO 3923/2-1981 (F)
Descripteurs : produit pulvérulent, poudre métallique, essai, détermination, masse volumique, entonnoir, échantillonnage, méthode
volumétrique.
Prix basé sur 4 pages
---------------------- Page: 1 ----------------------

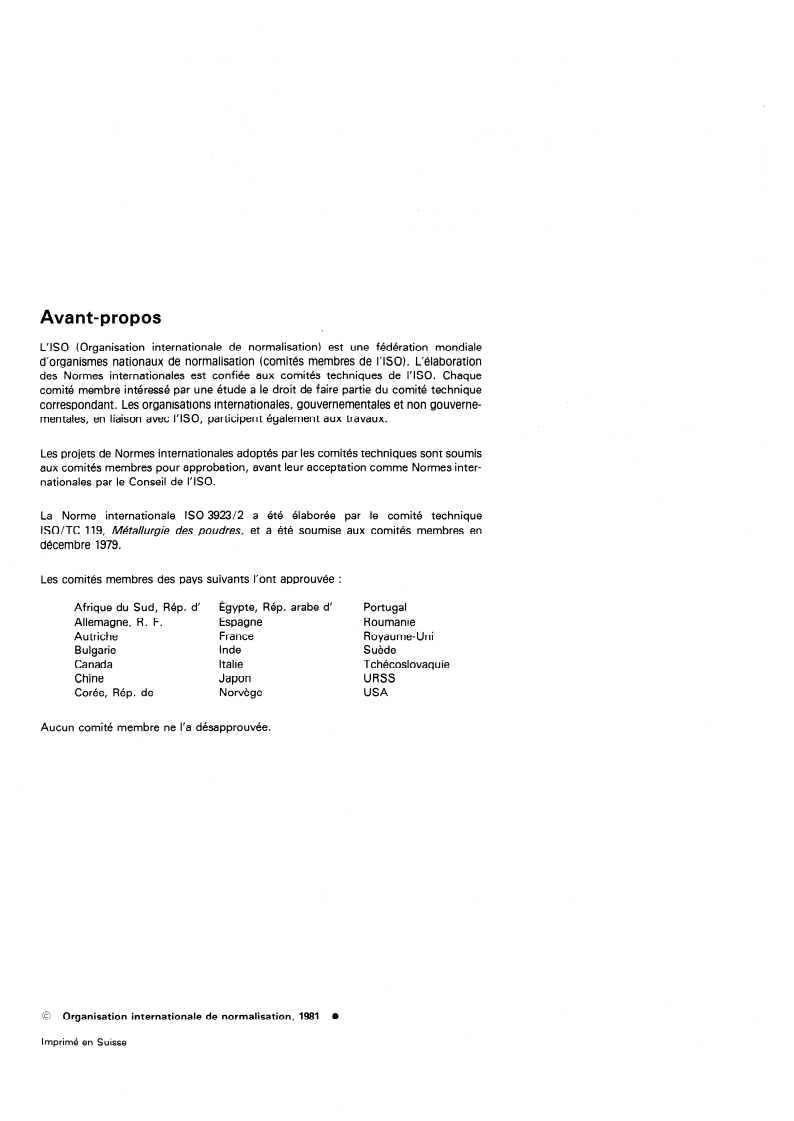

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO.
La Norme internationale ISO 3923/2 a été élaborée par le comité technique
ISO/TC 119, Métahrgie des poudres, et a été soumise aux comités membres en
décembre 1979.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Egypte, Rép. arabe d’ Portugal
Allemagne, R. F. Espagne Roumanie
France Royaume-Uni
Autriche
Bulgarie Inde Suède
Canada Italie Tchécoslovaquie
Chine Japon URSS
Norvège
Corée, Rép. de USA
Aucun comité membre ne l’a désapprouvée.
63 Organisation internationale de normalisation, 1981 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 3923/2-1981 (F)
Poudres métalliques - Détermination de la masse
volumique apparente -
Partie 2 : Méthode du volumètre de Scott
1 Objet et domaine d’application 5 Appareillage
La présente partie de I’ISO 3923 spécifie la mét.hode du volumè-
5.1 Volumètre de Scott, comprenant :
tre de Scott pour la détermination de la masse volumique appa-
rente des poudres métalliques. Elle est applicable aux poudres
5.1.1 Entonnoir, ayant une grande et une petite partie coni-
ne s’écoulant pas librement à travers un orifice de 5 mm (voir
que séparées par une partie cylindrique, et comportant un
ISO 3923/1).
tamis en laiton d’ouverture de maille de 1,18 mm.
La partie 3 de la présente Norme internationale spécifie la
méthode de l’entonnoir oscillant pour la détermination de la
5.1.2 Boîte avec déflecteurs, de section carrée, équipée de
masse volumique apparente de telles poudres. Cette méthode
quatre déflecteurs en verre qui peuvent être positionnés et rete-
est préférentielle, car elle donne une meilleure précision, mais
nus dans des rainures pratiquées sur deux côtés opposés de la
elle ne doit pas être utilisée dans les cas où la vibration exercée
boîte, de facon à pouvoir être retirés pour le nettoyage. Les
sur la poudre peut en modifier les propriétés durant l’essai.
déflecteurs sont disposés de telle sorte que la poudre tombe sur
chacun tour à tour, brisant ainsi la chute et réduisant la vitesse
du courant de poudre. II est important qu’aucune partie de la
poudre ne puisse passer entre le bord supérieur des déflecteurs
2 Références
de verre et les parois de la boîte à déflecteurs. II est également
I SO 392311, Poudres métalliques - Détermination de la masse important que les bords inférieurs des déflecteurs de verre
volumique appa fen te - Partie 7 : Méthode de l’entonnoir. soient alignés ou se chevauchent légèrement dans un plan ver-
tical.
ISO 392313, Poudres métalliques - Détermination de la masse
volumique apparente - Partie 3 : Méthode de l’en tonnoir oscil- Le modèle type du volumètre de Scott est représenté sur les
Ian t. figures 1 et 2. Les cotes données avec tolérances sont impérati-
ves. Les autres cotes sont celles les plus fréquemment utilisées
et peuvent varier, pourvu que les conditions de principe men-
tionnées précédemment soient respectées.
3 Principe
5.1.3 Colonne à base horizontale exempte de vibrations,
Mesurage de la masse d’une ce
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
