ISO 4144:2003

Pipework — Stainless steel fittings threaded in accordance with ISO 7-1

ISO 4144:2003 specifies the types, pressure-temperature ratings, minimum dimensions and materials of stainless steel fittings for threaded connections in accordance with ISO 7-1, used for ordinary piping for steam, air, gas, water, oil, etc.

Tuyauteries — Raccords en acier inoxydable, filetés conformément à l'ISO 7-1

L'ISO 4144:2003 spécifie les types, classes de pression-température, dimensions minimales et matériaux des raccords en acier inoxydable pour assemblages filetés conformément à l'ISO 7-1, utilisés pour les canalisations ordinaires transportant de la vapeur, de l'air, du gaz, de l'eau, de l'huile, etc.

General Information

• Status: Published
• Publication Date: 16-Mar-2003
• ICS: 23.040.40 - Metal fittings
• Technical Committee: ISO/TC 5/SC 5 - Threaded fittings, solder fittings, welding fittings, pipe threads, thread gauges
• Drafting Committee: ISO/TC 5/SC 5 - Threaded fittings, solder fittings, welding fittings, pipe threads, thread gauges
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 09-Nov-2020

Relations

• Revises: ISO 4144:1979 - Stainless steel fittings threaded to with ISO 7-1
• Effective Date: 15-Apr-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 4144
Second edition
2003-03-15


Pipework — Stainless steel fittings
threaded in accordance with ISO 7-1
Tuyauteries — Raccords en acier inoxydable, filetés conformément à
l'ISO 7-1




Reference number
ISO 4144:2003(E)
©
ISO 2003

---------------------- Page: 1 ----------------------
ISO 4144:2003(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2003 — All rights reserved

---------------------- Page: 2 ----------------------
ISO 4144:2003(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references . 1
3 Types of fittings and their symbols . 2
4 Pressure-temperature ratings. 3
5 Manufacturing and materials . 3
6 Threads . 3
6.1 Choice of thread. 3
6.2 Chamfering . 3
7 Dimensions. 3
7.1 General. 3
7.2 Dimensions of joints. 4
7.3 Elbows E1, tees T1 and crosses X1 . 5
7.4 Reducing elbows E2 and reducing tees T2. 6
7.5 45° elbows E3 . 7
7.6 Male and female elbows E4. 8
7.7 Half sockets S1. 9
7.8 Sockets S2 . 10
7.9 Reducing sockets S3 . 11
7.10 Reducing bushes B1. 12
7.11 Hexagon nipples N1. 13
7.12 Reducing nipples N2. 14
7.13 Caps C1. 15
7.14 Plugs P1 and P2 . 16
7.15 Unions with flat seat U1, U2 and U3 and unions with taper seat U4, U5 and U6. 17
8 Tests and inspections . 18
9 Marking. 18
10 Designation. 18

© ISO 2003 — All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 4144:2003(E)

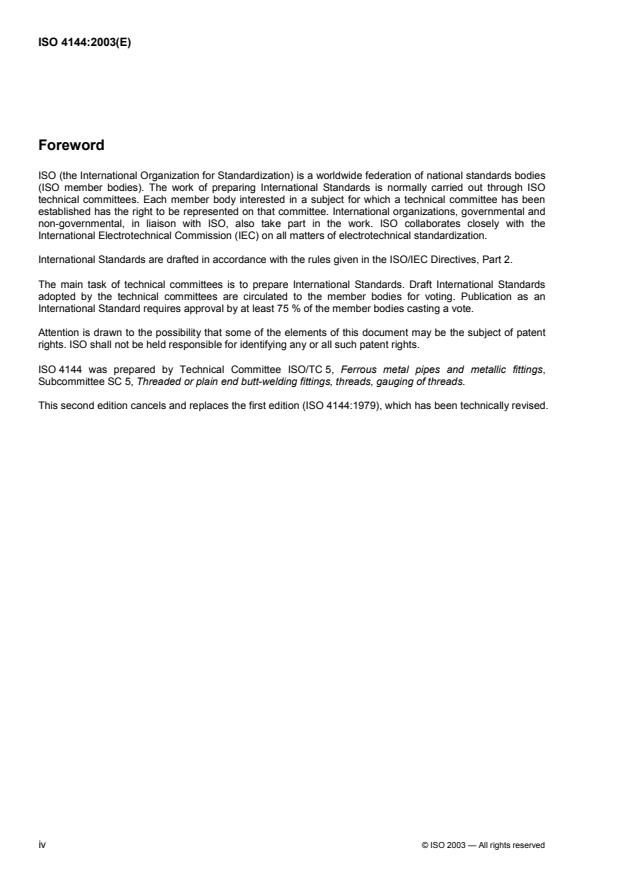

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4144 was prepared by Technical Committee ISO/TC 5, Ferrous metal pipes and metallic fittings,
Subcommittee SC 5, Threaded or plain end butt-welding fittings, threads, gauging of threads.
This second edition cancels and replaces the first edition (ISO 4144:1979), which has been technically revised.
iv © ISO 2003 — All rights reserved

---------------------- Page: 4 ----------------------
ISO 4144:2003(E)
Introduction
ISO 4144 has been used worldwide since its publication in 1979. Precision casting technologies have begun
to be applied to the production of stainless steel castings.
Dimensions of stainless steel fittings are considerably reduced by the introduction of the new casting
technologies, which offer economical advantage and high profitability of the industry.
Another important issue to be considered in ISO standardization is the requirement of pressure-temperature
ratings.
Furthermore, six new types of stainless steel fittings, such as 45° elbows, male and female elbows, crosses,
etc., have been added to the ten conventional types of fittings specified in ISO 4144:1979.
© ISO 2003 — All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4144:2003(E)

Pipework — Stainless steel fittings threaded in accordance with
ISO 7-1
1 Scope
This International Standard specifies the types, pressure-temperature ratings, minimum dimensions and
materials of stainless steel fittings for threaded connections in accordance with ISO 7-1, used for ordinary
piping for steam, air, gas, water, oil, etc.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 7-1, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances
and designation
ISO 7-2, Pipe threads where pressure-tight joints are made on the threads — Part 2: Verification by means of
limit gauges
ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads
ISO 228-1, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions,
tolerances and designation
ISO 261, ISO general-purpose metric screw threads — General plan
ISO 262, ISO general-purpose metric screw threads — Selected sizes for screws, bolts and nuts
ISO 724, ISO general-purpose metric screw threads — Basic dimensions
1)
ISO 4990:— , Steel castings — General technical delivery requirements
ISO 4991:1994, Steel castings for pressure purposes

1) To be published. (Revision of ISO 4990:1986)
© ISO 2003 — All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 4144:2003(E)
3 Types of fittings and their symbols
Table 1 shows 12 types of fittings and their symbols.
Table 1 — Types of fittings and their symbols
Diagram Type Symbol Figure
Elbows,
E1 and E2 2 and 3
equal and reducing

45° elbows E3 4

Male and female elbows E4 5

Tees, equal and reducing T1 and T2 2 and 3

Crosses X1 2

Half sockets S1 6

Sockets,
S2 and S3 7 and 8
equal and reducing

Reducing bushes B1 9

Hexagon nipples,
N1 and N2 10 and 11
equal and reducing

Caps C1 12

Plugs P1 and P2 13

U1, U2, U3
Unions 14
U4, U5, U6

2 © ISO 2003 — All rights reserved

---------------------- Page: 7 ----------------------
ISO 4144:2003(E)
4 Pressure-temperature ratings
Pressure-temperature ratings are indicated in Table 2.
Table 2 — Pressure-temperature ratings
Temperature Non-shock maximum working pressure
°C bar
20
− 20 to 40
100 16,5
150 15
200 14
220 13,5
NOTE 1 Pressure for intermediate temperatures may be determined by the interpolation method.
NOTE 2 Temperatures indicated are those of internal fluid.
NOTE 3 Piping loads, stresses and moments are not taken into account.

5 Manufacturing and materials
Fittings shall be manufactured from castings, rolling, forging, etc. Material shall be austenitic stainless steel
having the proof stress at least equal to that of steel TS 47 specified in ISO 2604-2. Fittings shall be made
from materials that have been properly heat treated by the solution-annealing method specified in
ISO 4991:1994, 5.2, Table 1.
6 Threads
6.1 Choice of thread
Threads in fittings shall be in accordance with ISO 7-1. External and internal threads are tapered 1:16, but
internal threads may be parallel.
Exceptions: Union-nuts and their mating threads shall be in accordance with ISO 68-1, ISO 228-1, ISO 261,
ISO 262 or ISO 724.
6.2 Chamfering
Thread ends should be chamfered.
7 Dimensions
7.1 General
Dimensions are shown in Figures 1 to 14 and specified in Tables 3 to 16. Unspecified dimensions are at the
discretion of the manufac
...

NORME ISO
INTERNATIONALE 4144
Deuxième édition
2003-03-15



Tuyauteries — Raccords en acier
inoxydable, filetés conformément à
l'ISO 7-1
Pipework — Stainless steel fittings threaded in accordance with ISO 7-1




Numéro de référence
ISO 4144:2003(F)
©
ISO 2003

---------------------- Page: 1 ----------------------
ISO 4144:2003(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2003 — Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 4144:2003(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Types de raccords et leurs symboles. 2
4 Classes de pression-température . 3
5 Fabrication et matériaux. 3
6 Filetages. 3
6.1 Choix du filetage . 3
6.2 Chanfrein . 3
7 Dimensions. 3
7.1 Généralités. 3
7.2 Dimensions de raccordement. 4
7.3 Coudes E1, tés T1 et croix X1. 5
7.4 Coudes réduits E2 et tés réduits T2. 6
7.5 Coudes 45° E3 . 7
7.6 Coudes mâle et femelle E4. 8
7.7 Demi-manchons S1. 9
7.8 Manchons S2 . 10
7.9 Manchons réduits S3. 11
7.10 Mamelons réduits B1. 12
7.11 Mamelons hexagonaux N1. 13
7.12 Mamelons réduits N2. 14
7.13 Bouchons femelles C1. 15
7.14 Bouchons mâles P1 et P2 . 16
7.15 Raccords union à siège plat U1, U2 et U3 et raccords union à siège conique U4, U5 et U6 . 17
8 Essais et contrôles . 18
9 Marquage . 18
10 Désignation des raccords . 18


© ISO 2003 — Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 4144:2003(F)

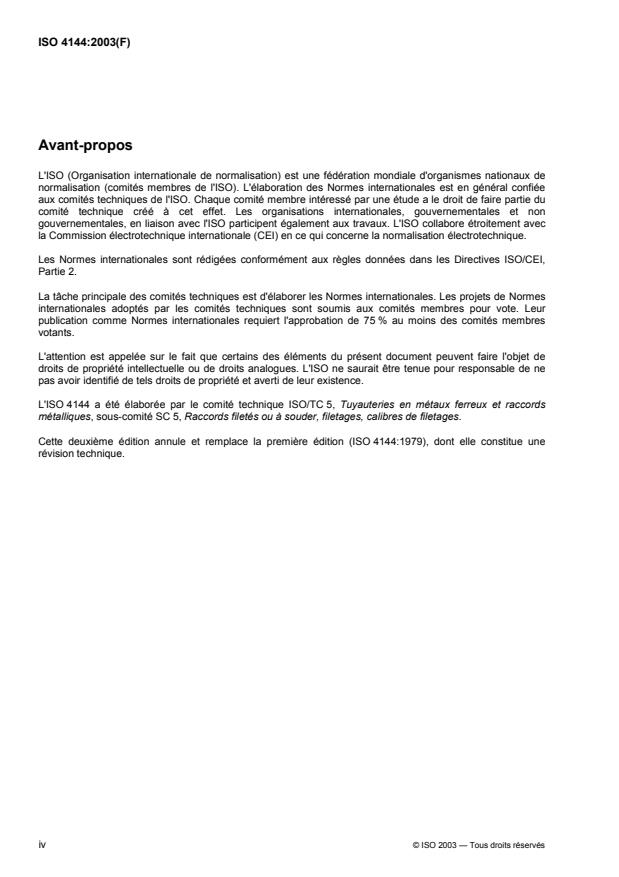

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4144 a été élaborée par le comité technique ISO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 5, Raccords filetés ou à souder, filetages, calibres de filetages.
Cette deuxième édition annule et remplace la première édition (ISO 4144:1979), dont elle constitue une
révision technique.
iv © ISO 2003 — Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 4144:2003(F)
Introduction
Depuis sa publication en 1979, l’ISO 4144 est utilisée dans le monde entier. Les technologies du moulage de
précision ont commencé d’être appliquées à la production des moulages en acier inoxydable.
L’introduction des nouvelles technologies du moulage permet de diminuer considérablement les dimensions
des raccords en acier inoxydable, ce qui présente des avantages d’ordre économique et une rentabilité
élevée pour l’industrie.
Une autre question importante à prendre en compte dans la normalisation ISO est l’exigence relative aux
classes de pression-température.
De plus, six nouveaux types de raccords en acier inoxydable, tels que coudes 45°, coudes mâles et femelles,
croix, etc., ont été ajoutés aux dix types de raccords conventionnels spécifiés dans l’ISO 4144:1979.
© ISO 2003 — Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4144:2003(F)

Tuyauteries — Raccords en acier inoxydable, filetés
conformément à l'ISO 7-1
1 Domaine d'application
La présente Norme internationale spécifie les types, classes de pression-température, dimensions minimales
et matériaux des raccords en acier inoxydable pour assemblages filetés conformément à l’ISO 7-1, utilisés
pour les canalisations ordinaires transportant de la vapeur, de l’air, du gaz, de l’eau, de l’huile, etc.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 7-1, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 7-2, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 2: Vérification par
calibres à limites
ISO 68-1, Filetages ISO pour usages généraux — Profil de base — Partie 1: Filetages métriques
ISO 228-1, Filetages de tuyauterie pour raccordement sans étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 262, Filetages métriques ISO pour usages généraux — Sélection de dimensions pour la boulonnerie
ISO 724, Filetages métriques ISO pour usages généraux — Dimensions de base
1)
ISO 4990:— , Pièces en acier moulées — Conditions générales techniques de livraison
ISO 4991:1994, Pièces moulées en acier pour service sous pression

1) À publier. (Révision de l’ISO 4990:1986)
© ISO 2003 — Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 4144:2003(F)
3 Types de raccords et leurs symboles
Le Tableau 1 montre 12 types de raccords et leurs symboles.
Tableau 1 — Types de raccords et leurs symboles
Schéma Type Symbole Figure
Coudes,
E1 et E2 2 et 3
égaux et réduits

Coudes 45° E3 4

Coudes mâle et femelle E4 5

Tés,
T1 et T2 2 et 3
égaux et réduits

Croix X1 2

Demi-manchons S1 6

Manchons,
S2 et S3 7 et 8
égaux et réduits

Mamelons réduits B1 9

Mamelons hexagonaux,
N1 et N2 10 et 11
égaux et réduits

Bouchons femelles C1 12

Bouchons mâles P1 et P2 13

U1, U2, U3
Raccords union 14
U4, U5, U6

2 © ISO 2003 — Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 4144:2003(F)
4 Classes de pression-température
Les classes de pression-température sont indiquées dans le Tableau 2.
Tableau 2 — Classes de pression-température
Température Pression maximale de service sans choc
°C bar
20
− 20 à 40
100 16,5
150 15
200 14
220 13,5
NOTE 1 Pour les températures intermédiaires, la pression peut être déterminée par la méthode d’interpolation.
NOTE 2 Les températures indiquées sont celles du fluide interne.
NOTE 3 Les charges, contraintes et moments des canalisations ne sont pas pris en compte.

5 Fabrication et matériaux
Les raccords doivent être fabriqués à partir de pièces moulées, laminées, forgées, etc. Le matériau doit être
de l’acier austénitique inoxydable ayant une limite élastique au moins égale à celle de l’acier TS 47. Les
raccords doivent être fabriqués à partir de matériaux ayant subi un traitement thermique adéquat selon la
méthode de mise en solution spécifiée dans l’ISO 4991:1994, 5.2, Tableau 1.
6 Filetages
6.1 Choix du filetage
Les filetages de raccordement doivent être exécutés conformément à l’ISO 7-1. Les filetages extérieurs et
intérieurs sont coniques 1:16, mais les filetages intérieurs peuvent être cylindriques.
Exceptions: Les écrous des raccords union et les filetages de raccordement doivent être conformes à
l’ISO 68-1, l’ISO 228-1, l’ISO 261, l’ISO 262 ou à l’ISO 724.
6.2 Chanfrein
Il convient que les extrémités des filets soient chanfreinés.
7 Dimensions
7.1 Généralités
Les dimensions sont représentées aux Figures 1 à 14 et spécifiées dans les Tableaux 3 à 16. L
...
