ISO 8560:2019

Technical drawings - Construction drawings - Representation of modular sizes, lines and grids

This document lays down rules for the representation of modular sizes, lines and grids on construction drawings. The basic module M is 100 mm (see ISO 1006). Generally, modular sizes are for use on design drawings, but can also be added to production drawings for manufacturing, orientation and location.

Dessins techniques — Dessins de construction — Représentation des dimensions, lignes et quadrillages modulaires

Le présent document établit des règles pour la représentation des dimensions, lignes et quadrillages modulaires sur des dessins de construction. Le module de base M est de 100 mm (voir l'ISO 1006). En général, les dimensions modulaires sont destinées à être utilisées sur des dessins de construction, mais elles peuvent également être ajoutées sur les dessins de production pour la fabrication et la construction, pour l'orientation et l'emplacement.

General Information

• Status: Published
• Publication Date: 31-Mar-2019
• ICS: 01.100.30 - Construction drawings
• Technical Committee: ISO/TC 10/SC 8 - Construction documentation
• Drafting Committee: ISO/TC 10/SC 8 - Construction documentation
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2029

Relations

• Consolidates: ISO 11999-1:2015 - PPE for firefighters - Test methods and requirements for PPE used by firefighters who are at risk of exposure to high levels of heat and/or flame while fighting fires occurring in structures - Part 1: General
• Effective Date: 06-Jun-2022
• Revises: ISO 8560:1986 - Technical drawings - Construction drawings - Representation of modular sizes, lines and grids
• Effective Date: 10-Dec-2016

Overview

ISO 8560:2019 - Technical drawings - Construction drawings - Representation of modular sizes, lines and grids - specifies rules for showing modular sizes, modular lines and modular grids on construction and design drawings. The standard defines the basic module M = 100 mm (see ISO 1006) and sets out how modular and multimodular dimensions are designated and graphically represented. Modular sizes are primarily intended for design drawings but may also be added to production drawings to aid manufacturing, orientation and location.

Key topics and requirements

• Designation formats: use formats such as n × M, M (basic), 3 M / 6 M / 12 M (multimodules), and combined forms like 10 × 3 M or 5 × 6 M for multimodular sizes.
• Line representation:
  • Modular and multimodular lines are drawn as continuous lines; the lowest level uses a continuous thin line.
  • A chain line may be used to indicate a modular line in an axial position for clarity.
  • Multimodular grid lines can be terminated with a thin circle for identification; designations (labels) may be placed inside the circle.
• Size terminations: terminations for modular zone dimensions follow ISO 129-1 conventions for dimensioning.
• Modular grids:
  • Grids with different intervals are clarified by varying line weight (thin for smallest intervals, thicker for larger intervals).
  • The standard specifies conventions for indicating grid sizes, modular zones, changes in grid direction, grid displacement, and axial modular lines.
• Notes and drawing practice: drawings using modular sizes should include a clear note that modular sizing is applied. Drawings must also conform to general presentation rules in ISO 128-1 and dimensioning rules in ISO 129-1.

Applications and users

ISO 8560:2019 is practical for professionals involved in:

• Architectural and building design - to standardize modular coordination and layout.
• Structural and civil engineering - for consistent grid and module communication.
• CAD technicians and drafters - to apply correct line styles and labeling on construction drawings.
• Manufacturing and prefabrication - where modular dimensions assist orientation, location and production setup.
• Construction management and coordination - to ensure components and spaces align to modular systems.

Using ISO 8560 improves clarity, reduces misinterpretation between design and production, and supports modular coordination and prefabrication workflows.

Related standards

• ISO 1006 - Basic module (M)
• ISO 128-1 - General principles of presentation
• ISO 129-1 - Presentation of dimensions and tolerances
• Other modular coordination references: ISO 1040, ISO 1791, ISO 2848, ISO 6514

Keywords: ISO 8560:2019, modular sizes, modular grids, construction drawings, technical drawings, basic module M, multimodular, CAD, design drawings.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8560
Second edition
2019-04
Technical drawings — Construction
drawings — Representation of
modular sizes, lines and grids
Dessins techniques — Dessins de construction — Représentation des
dimensions, lignes et quadrillages modulaires
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 1
5 Designations of modular sizes . 1
6 Representation of modular lines and sizes . 2
6.1 General . 2
6.2 Modular and multimodular lines . 2
6.3 Modular line in an axial position . 2
6.4 Circle for identification of modular line . 2
6.5 Designation of modular line . 2
6.6 Terminations for the size of a modular zone . 3
7 Representation of modular grids . 3
7.1 General . 3
7.2 Modular grid with different line intervals . 3
7.3 Indication of modular sizes . 3
7.4 Indication of modular zones . 4
7.5 Indication of a change in direction of a modular grid . 4
7.6 Indication of the displacement of a modular grid . 5
7.7 Indication of a modular line in an axial position . 5
8 Combination of modular sizes and work sizes on the same drawing .6
Bibliography . 7

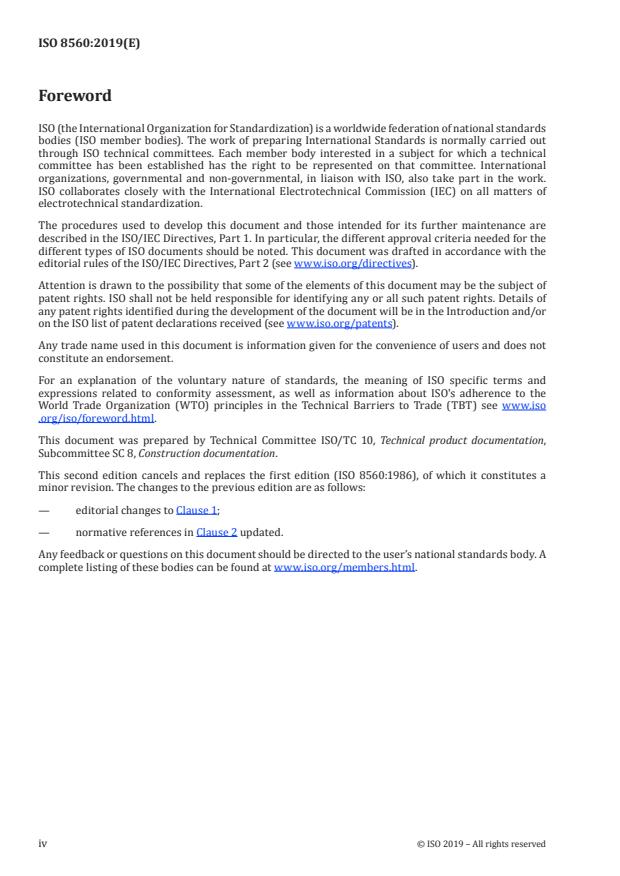

Foreword
