Tool holders with cylindrical shank — Part 6: Type E with cylindrical seat

ISO 10889-6:2016 specifies dimensions, designations, and complementary technical delivery conditions for tool holders with cylindrical seat of types E1 to E4 with a mounting system cylindrical shank in accordance with ISO 10889‑1. ISO 10889 is applicable to tool holders with cylindrical shank for machine tools with non-rotating tools, preferably for turning machines. For non-standardized tool holders, such as tool holders with a cylindrical seat as shown in Figures 1 to 4, it is advisable to apply the corresponding specifications of this part of ISO 10889.

Porte-outil à queue cylindrique — Partie 6: Porte-outil de type E pour outils à queue cylindrique

ISO 10889-6:2016 spécifie les dimensions, la désignation et les conditions techniques de livraison complémentaires des porte-outils de types E1 à E4, pour outils à queue cylindrique; ces porte-outil ont une queue cylindrique conforme à l'ISO 10889‑1. L'ISO 10889 est applicable aux porte-outils à queue cylindrique pour machines-outils à outils non rotatifs, en particulier les machines de tournage. Pour les porte-outils non normalisés, tels que par exemple ceux représentés aux Figures 1 to 4, il est conseillé d'appliquer les spécifications correspondantes de la présente partie de l'ISO 10889.

General Information

Status
Published
Publication Date
09-Mar-2016
Current Stage
9093 - International Standard confirmed
Start Date
21-Jun-2021
Completion Date
21-Jun-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 10889-6:2016 - Tool holders with cylindrical shank
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10889-6:2016 - Porte-outil à queue cylindrique
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10889-6:2016 - Porte-outil a queue cylindrique
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

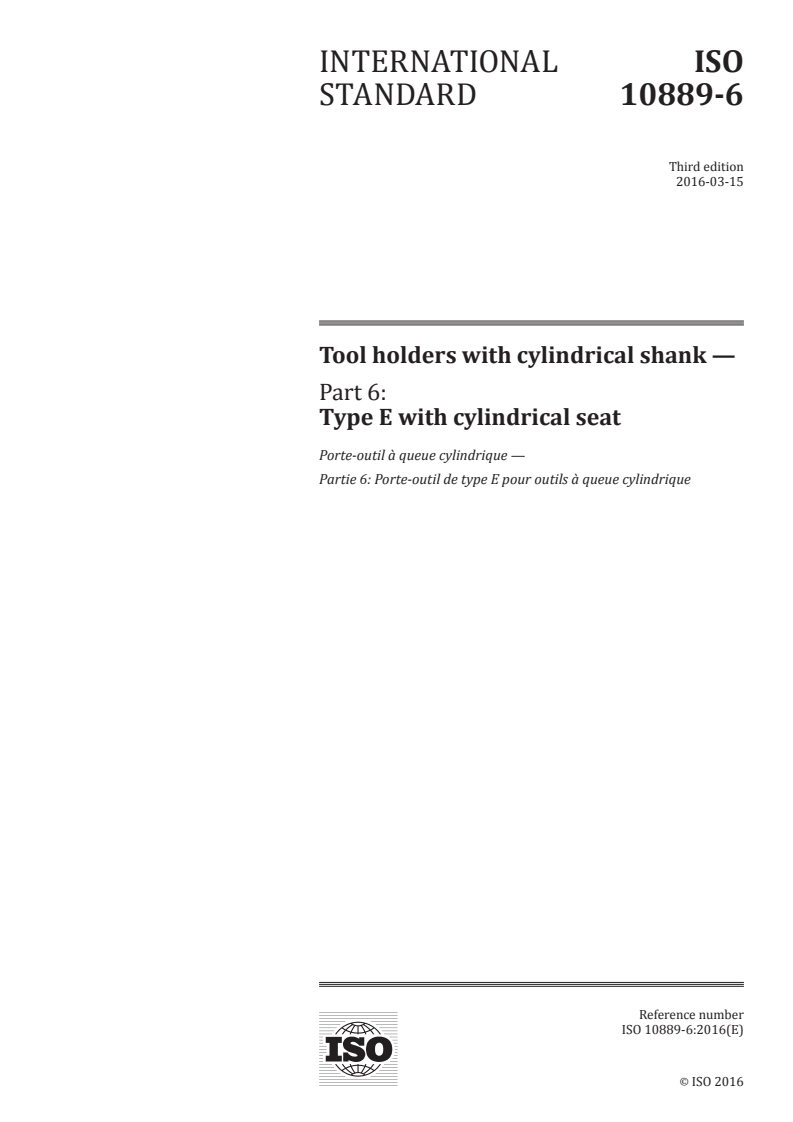

INTERNATIONAL ISO
STANDARD 10889-6
Third edition
2016-03-15
Tool holders with cylindrical shank —
Part 6:
Type E with cylindrical seat
Porte-outil à queue cylindrique —
Partie 6: Porte-outil de type E pour outils à queue cylindrique
Reference number
ISO 10889-6:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 10889-6:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10889-6:2016(E)

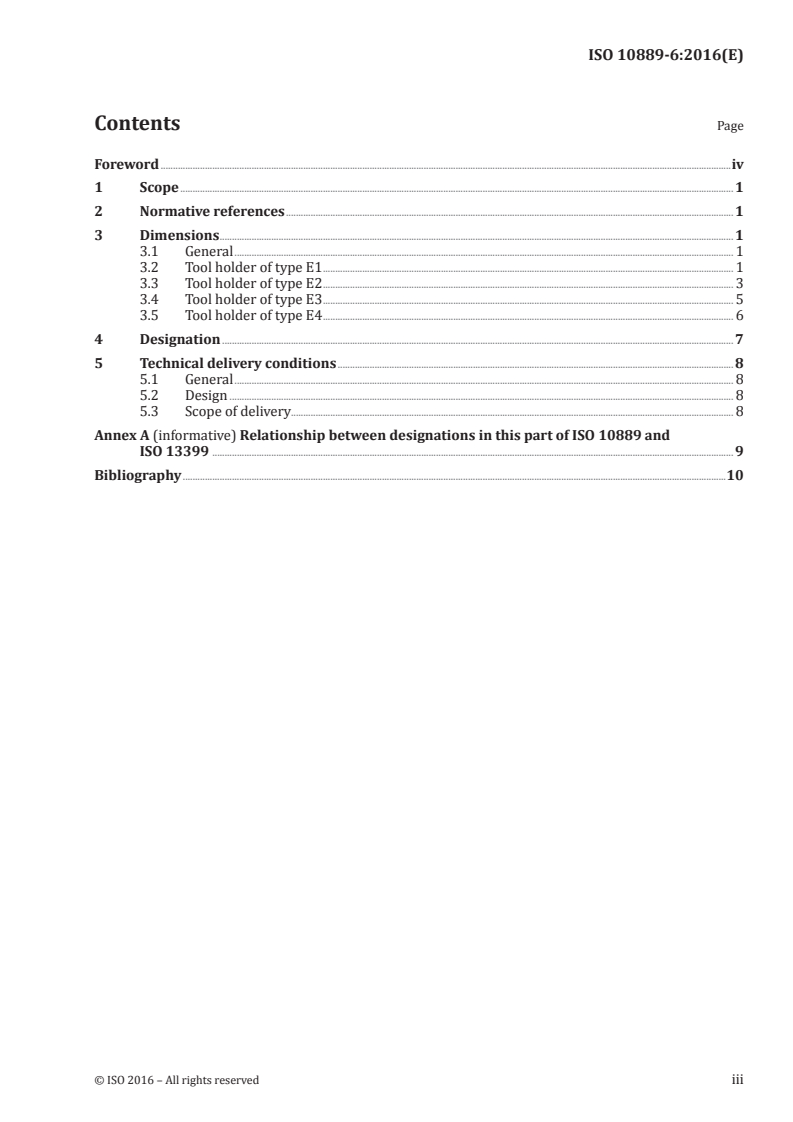

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Dimensions ................................................................................................................................................................................................................. 1

3.1 General ........................................................................................................................................................................................................... 1

3.2 Tool holder of type E1 ....................................................................................................................................................................... 1

3.3 Tool holder of type E2 ....................................................................................................................................................................... 3

3.4 Tool holder of type E3 ....................................................................................................................................................................... 5

3.5 Tool holder of type E4 ....................................................................................................................................................................... 6

4 Designation ................................................................................................................................................................................................................ 7

5 Technical delivery conditions ................................................................................................................................................................. 8

5.1 General ........................................................................................................................................................................................................... 8

5.2 Design ............................................................................................................................................................................................................. 8

5.3 Scope of delivery.................................................................................................................................................................................... 8

Annex A (informative) Relationship between designations in this part of ISO 10889 and

ISO 13399 .................................................................................................................................................................................................................... 9

Bibliography .............................................................................................................................................................................................................................10

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10889-6:2016(E)

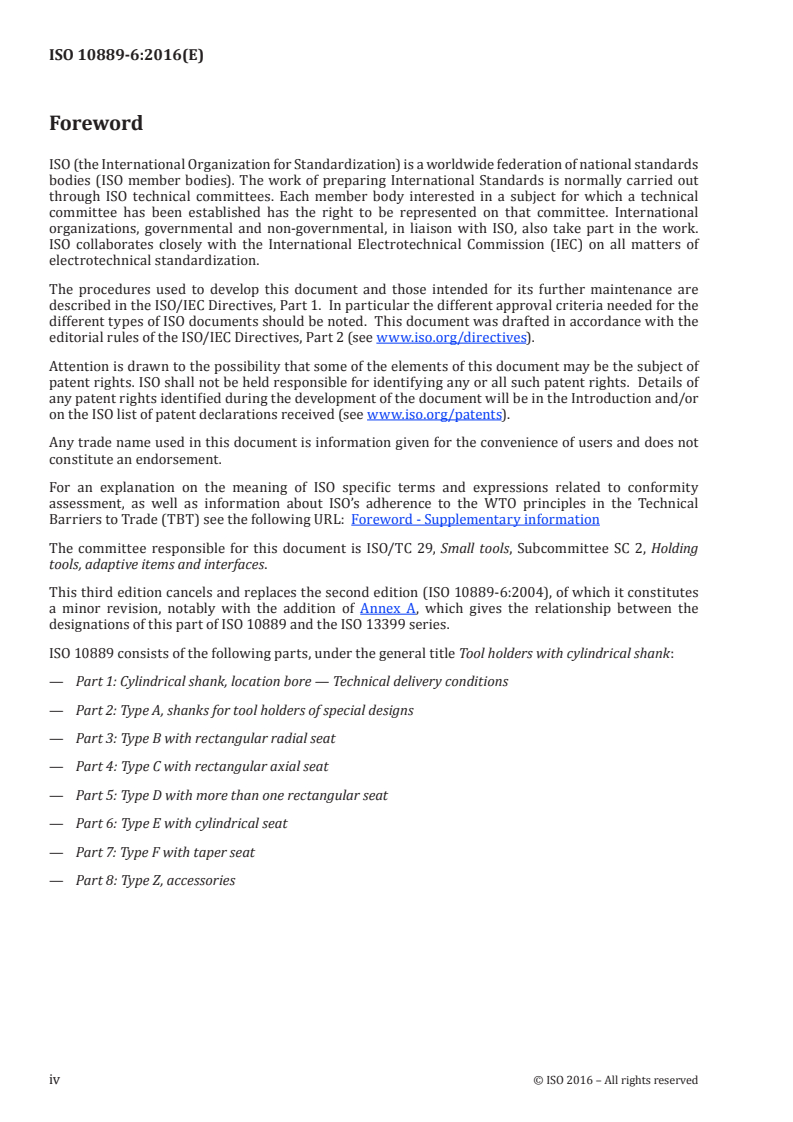

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 2, Holding

tools, adaptive items and interfaces.

This third edition cancels and replaces the second edition (ISO 10889-6:2004), of which it constitutes

a minor revision, notably with the addition of Annex A, which gives the relationship between the

designations of this part of ISO 10889 and the ISO 13399 series.

ISO 10889 consists of the following parts, under the general title Tool holders with cylindrical shank:

— Part 1: Cylindrical shank, location bore — Technical delivery conditions
— Part 2: Type A, shanks for tool holders of special designs
— Part 3: Type B with rectangular radial seat
— Part 4: Type C with rectangular axial seat
— Part 5: Type D with more than one rectangular seat
— Part 6: Type E with cylindrical seat
— Part 7: Type F with taper seat
— Part 8: Type Z, accessories
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10889-6:2016(E)
Tool holders with cylindrical shank —
Part 6:
Type E with cylindrical seat
1 Scope

This part of ISO 10889 specifies dimensions, designations, and complementary technical delivery

conditions for tool holders with cylindrical seat of types E1 to E4 with a mounting system cylindrical

shank in accordance with ISO 10889-1.

ISO 10889 is applicable to tool holders with cylindrical shank for machine tools with non-rotating tools,

preferably for turning machines.

For non-standardized tool holders, such as tool holders with a cylindrical seat as shown in Figures 1 to

4, it is advisable to apply the corresponding specifications of this part of ISO 10889.

2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual

tolerance indications

ISO 2768-2, General tolerances — Part 2: Geometrical tolerances for features without individual tolerance

indications

ISO 10889-1, Tool holders with cylindrical shank — Part 1: Cylindrical shank, location bore — Technical

delivery conditions
ISO 10897, Collets for tool holders with taper ratio 1:10 — Collets, hoders,nuts

ISO 15488, Collets with 8 degree setting angle for tool shanks — Collets, nuts and fitting dimensions

3 Dimensions
3.1 General

All dimensions and tolerances are given in millimetres. Tolerancing is done according to ISO 8015.

Tolerances not specified shall be of tolerance class “m” in accordance with ISO 2768-1 and of class “H”

in accordance with ISO 2768-2.
Unspecified details shall be chosen appropriately.

The relationship between the symbols of this part of ISO 10889 and the symbols according to ISO 13399

is given in Annex A.
3.2 Tool holder of type E1

The dimensions of tool holders type E1 shall be in accordance with the dimensions shown in Figure 1

and given in Table 1.
© ISO 2016 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10889-6:2016(E)
Rz 4
 0,02
A 5
Key
Cylindrical shank in accordance with ISO 10889-1.
NOTE Surface roughness is given in micrometres.
Figure 1 — Type E1 tool holder for drilling tools with internal coolant supply
Table 1 — Type E1 tool holder dimensions
Dimensions in millimetres
d d d d d d h h l l l l l
1 2 3 4 5 6 1 2 1 2 3 4 5
H6 0
−02,
20 40 12 M10 × 1 67 54 15 35
20 50 — 23 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
25 58 25 25 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
30 25 45 17 68 28 30 71 59 22 17 40
M12 × 1
32 52 24 75 63 17 44
20 40 12 M10 × 1 67 54 15 35
25 45 17 75 59 17
...

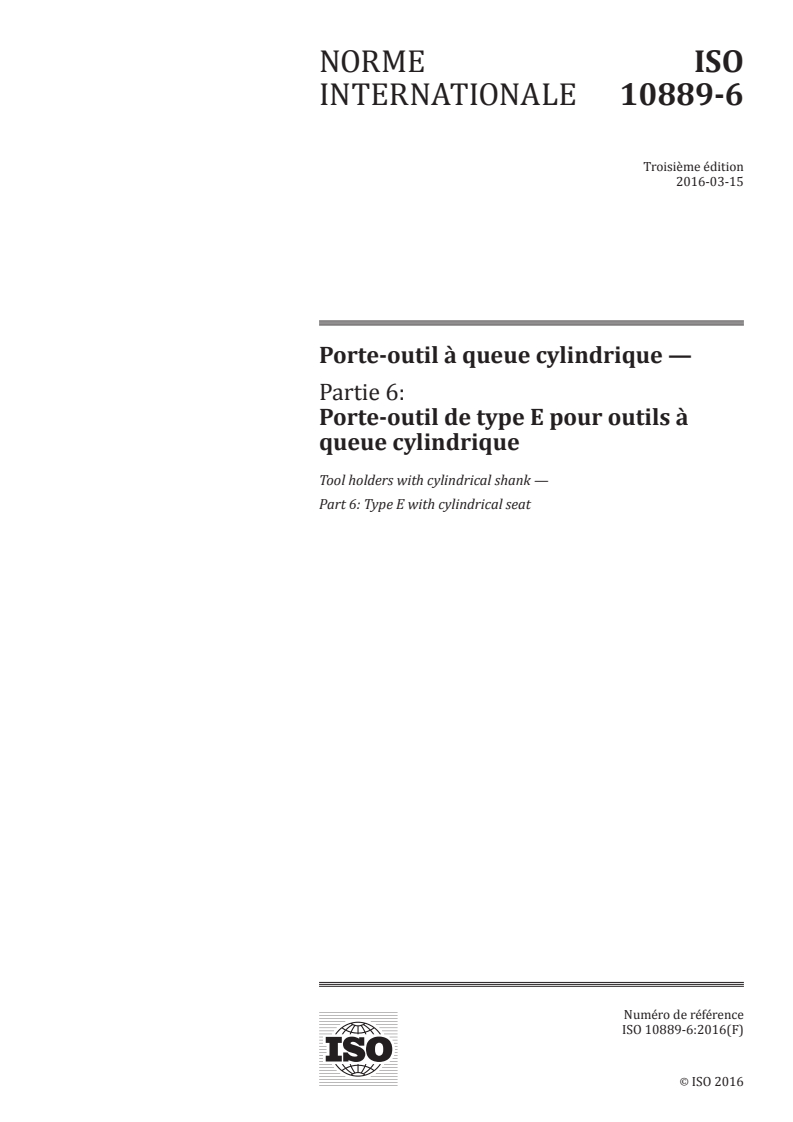

NORME ISO
INTERNATIONALE 10889-6
Troisième édition
2016-03-15
Porte-outil à queue cylindrique —
Partie 6:
Porte-outil de type E pour outils à
queue cylindrique
Tool holders with cylindrical shank —
Part 6: Type E with cylindrical seat
Numéro de référence
ISO 10889-6:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 10889-6:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10889-6:2016(F)

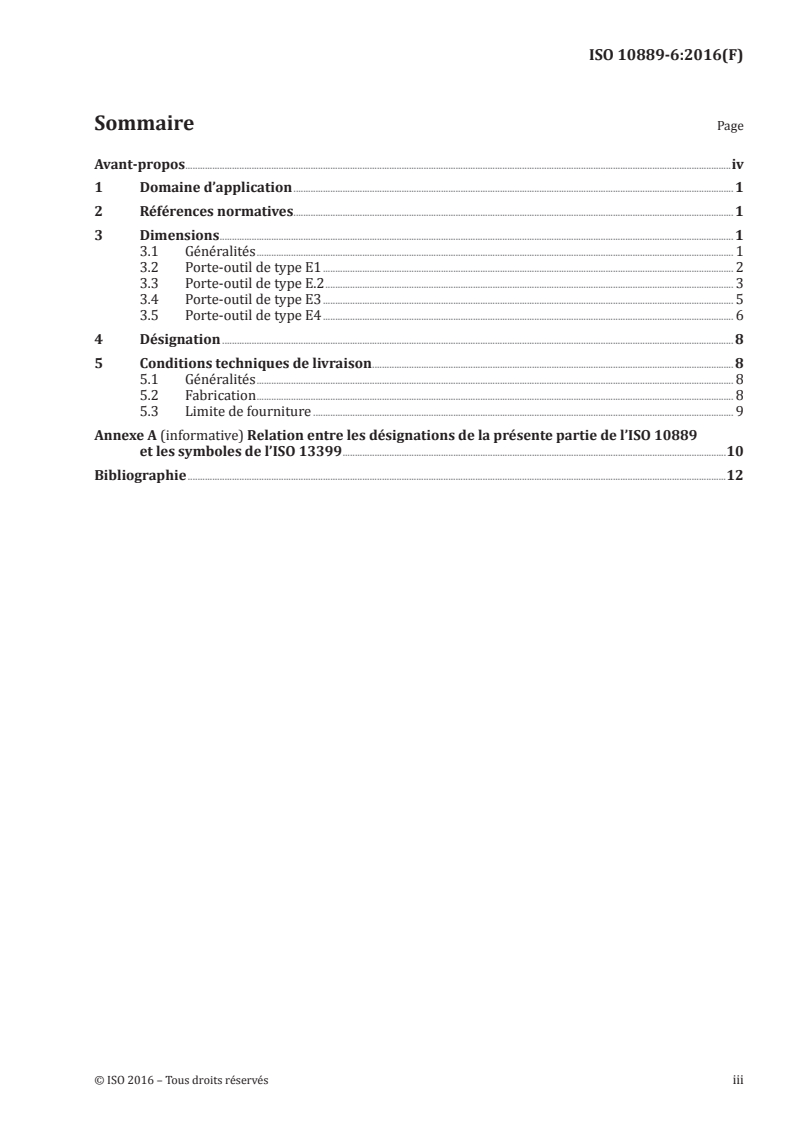

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Dimensions ................................................................................................................................................................................................................. 1

3.1 Généralités .................................................................................................................................................................................................. 1

3.2 Porte-outil de type E1 ....................................................................................................................................................................... 2

3.3 Porte-outil de type E.2 ...................................................................................................................................................................... 3

3.4 Porte-outil de type E3 ....................................................................................................................................................................... 5

3.5 Porte-outil de type E4 ....................................................................................................................................................................... 6

4 Désignation ................................................................................................................................................................................................................ 8

5 Conditions techniques de livraison ................................................................................................................................................... 8

5.1 Généralités .................................................................................................................................................................................................. 8

5.2 Fabrication .................................................................................................................................................................................................. 8

5.3 Limite de fourniture ........................................................................................................................................................................... 9

Annexe A (informative) Relation entre les désignations de la présente partie de l’ISO 10889

et les symboles de l’ISO 13399 ............................................................................................................................................................10

Bibliographie ...........................................................................................................................................................................................................................12

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10889-6:2016(F)

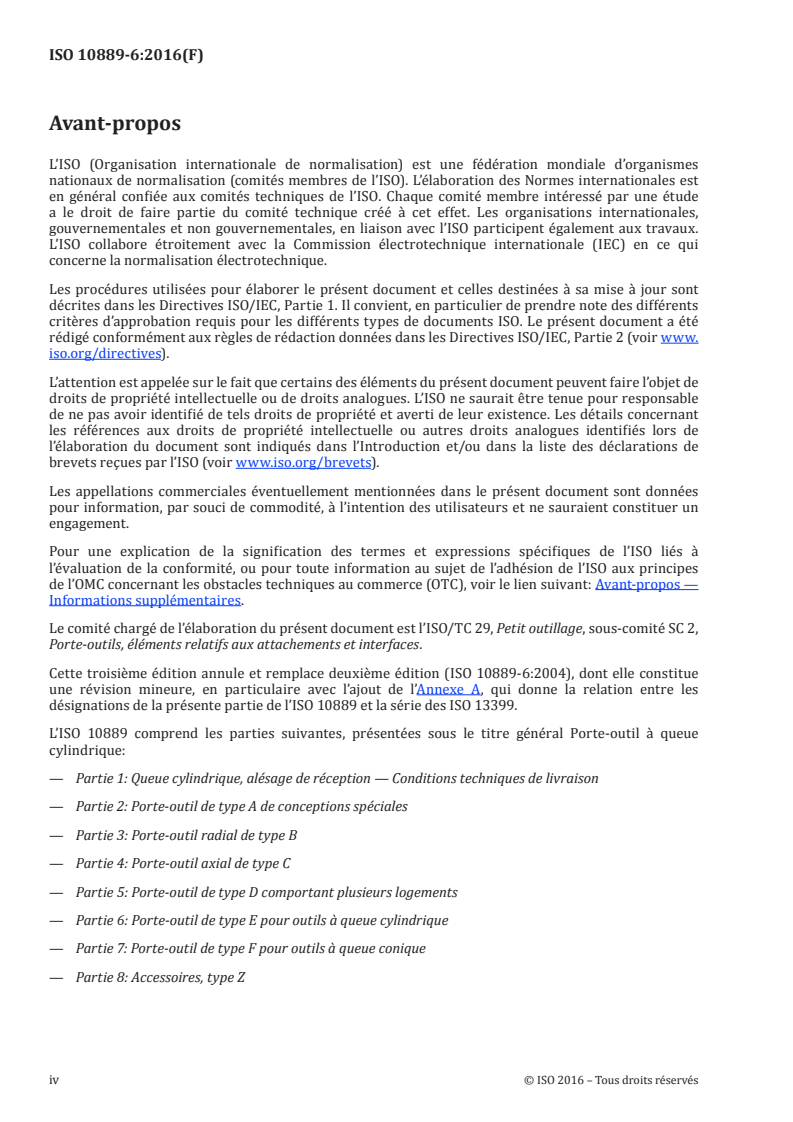

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 2,

Porte-outils, éléments relatifs aux attachements et interfaces.

Cette troisième édition annule et remplace deuxième édition (ISO 10889-6:2004), dont elle constitue

une révision mineure, en particulaire avec l’ajout de l’Annexe A, qui donne la relation entre les

désignations de la présente partie de l’ISO 10889 et la série des ISO 13399.

L’ISO 10889 comprend les parties suivantes, présentées sous le titre général Porte-outil à queue

cylindrique:

— Partie 1: Queue cylindrique, alésage de réception — Conditions techniques de livraison

— Partie 2: Porte-outil de type A de conceptions spéciales
— Partie 3: Porte-outil radial de type B
— Partie 4: Porte-outil axial de type C
— Partie 5: Porte-outil de type D comportant plusieurs logements
— Partie 6: Porte-outil de type E pour outils à queue cylindrique
— Partie 7: Porte-outil de type F pour outils à queue conique
— Partie 8: Accessoires, type Z
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10889-6:2016(F)
Porte-outil à queue cylindrique —
Partie 6:
Porte-outil de type E pour outils à queue cylindrique
1 Domaine d’application

La présente partie de l’ISO 10889 spécifie les dimensions, la désignation et les conditions techniques de

livraison complémentaires des porte-outils de types E1 à E4, pour outils à queue cylindrique; ces porte-

outil ont une queue cylindrique conforme à l’ISO 10889-1.

L’ISO 10889 est applicable aux porte-outils à queue cylindrique pour machines-outils à outils non

rotatifs, en particulier les machines de tournage.

Pour les porte-outils non normalisés, tels que par exemple ceux représentés aux Figures 1 to 4, il est

conseillé d’appliquer les spécifications correspondantes de la présente partie de l’ISO 10889.

2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non

affectées de tolérances individuelles

ISO 2768-2, Tolérances générales — Partie 2: Tolérances géométriques pour éléments non affectés de

tolérances individuelles

ISO 10889-1, Porte-outil à queue cylindrique — Partie 1: Queue cylindrique, alésage de réception —

Conditions techniques de livraison

ISO 10897, Pinces de serrage pour mandrins à conicité 1:10 — Pinces, mandrins à pinces, écrous de serrage

ISO 15488, Pinces de serrage avec angle de réglage de 8 degrés pour queues d’outil — Pinces, écrous de

serrage et dimensions d’assemblage
3 Dimensions
3.1 Généralités

Toutes les dimensions et toutes les tolérances sont données en millimètres. Le tolérancement est

conforme à l’ISO 8015. Les tolérances non spécifiées doivent être des tolérances de classe «m»

conformément à l’ISO 2768-1 et de classe «H» conformément à l’ISO 2768-2.
Les détails non spécifiés doivent être choisis de façon appropriée.

La relation entre les désignations de la présente partie de l’ISO 10889 et les symboles de l’ISO 13399 est

donnée à l’Annexe A.
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10889-6:2016(F)
3.2 Porte-outil de type E1

Les dimensions des porte-outils de type E1 doivent être conformes aux dimensions données à la

Figure 1 et au Tableau 1.
Rz 4
 0,02
A 5
Légende
Queue cylindrique conformément à l’ISO 10889-1.
NOTE Les valeurs de rugosité de surface sont données en micromètres

Figure 1 — Porte-outil de type E1 pour outil de perçage avec lubrification interne

Tableau 1 — Dimensions des porte-outils de type E1
Dimensions en millimètres
d d d d d d h h l l l l l
1 2 3 4 5 6 1 2 1 2 3 4 5
H6 0
−02,
20 40 12 M10 × 1 67 54 15 35
20 50 — 23 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
25 58 25 25 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
30 25 45 17 68 28 30 71 59 22 17 40
M12 × 1
32 52 24 75 63 17 44
20 40 12 M10 × 1 67 54 15 35
25 45 17 75 59 17 40
40 M12 × 1 83 32,5 — 22
32 52 24 75 63 17 44
40 65 32 M16 × 1 90 73 22 50
d doit être percé avec pilote pour des raisons de fabrication.
2 © ISO 2016 – Tous droi
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10889-6
ISO/TC 29/SC 2
Porte-outil à queue cylindrique —
Secrétariat: AFNOR
Début de vote:
Partie 6:
2015-11-30
Porte-outil de type E pour outils à
Vote clos le:
queue cylindrique
2016-01-30
Tool holders with cylindrical shank —
Part 6: Type E with cylindrical seat
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10889-6:2015(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2015
---------------------- Page: 1 ----------------------
ISO/FDIS 10889-6:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 10889-6:2015(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Dimensions ................................................................................................................................................................................................................. 1

3.1 Généralités .................................................................................................................................................................................................. 1

3.2 Porte-outil de type E1 ....................................................................................................................................................................... 1

3.3 Porte-outil de type E.2 ...................................................................................................................................................................... 3

3.4 Porte-outil de type E3 ....................................................................................................................................................................... 5

3.5 Porte-outil de type E4 ....................................................................................................................................................................... 6

4 Désignation ................................................................................................................................................................................................................ 8

5 Conditions techniques de livraison ................................................................................................................................................... 8

5.1 Généralités .................................................................................................................................................................................................. 8

5.2 Fabrication .................................................................................................................................................................................................. 8

5.3 Limite de fourniture ........................................................................................................................................................................... 9

Annexe A (informative) Relation entre les désignations de l’ISO 10889-6 et les symboles de

l’ISO 13399 (toutes les parties) ..........................................................................................................................................................10

Bibliographie ...........................................................................................................................................................................................................................12

© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 10889-6:2015(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer

un engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 2,

Porte-outils, éléments relatifs aux attachements et interfaces.

Cette troisième édition annule et remplace deuxième édition (ISO 10889-6:2004), dont elle constitue

une révision mineure avec les modifications suivantes:

— ajout de l’Annexe A qui donne la relation entre les désignations de la présente partie de l’ISO 10889

et l’ISO 13399 (toutes les parties).

L’ISO 10889 comprend les parties suivantes, présentées sous le titre général Porte-outil à queue

cylindrique:

— Partie 1: Queue cylindrique, alésage de réception — Conditions techniques de livraison

— Partie 2: Porte-outil de type A de conceptions spéciales
— Partie 3: Porte-outil radial de type B
— Partie 4: Porte-outil axial de type C
— Partie 5: Porte-outil de type D comportant plusieurs logements
— Partie 6: Porte-outil de type E pour outils à queue cylindrique
— Partie 7: Porte-outil de type F pour outils à queue conique
— Partie 8: Accessoires, type Z
iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 10889-6:2015(F)
Porte-outil à queue cylindrique —
Partie 6:
Porte-outil de type E pour outils à queue cylindrique
1 Domaine d’application

L’ISO 10889 est applicable aux porte-outils à queue cylindrique pour machines-outils à outils non

rotatifs, en particulier les machines de tournage.

La présente partie de l’ISO 10889 spécifie les dimensions, la désignation et les conditions techniques

de livraison complémentaires des porte-outils de types E1 à E4, pour outils à queue cylindrique; ces

porte-outil ont une queue cylindrique conforme à l’ISO 10889-1. Pour les porte-outils non normalisés,

tels que par exemple ceux représentés sur les dessins, il est recommandé d’appliquer les spécifications

correspondantes de la présente partie de l’ISO 10889.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 2768-1, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non

affectées de tolérances individuelles

ISO 2768-2, Tolérances générales — Partie 2: Tolérances géométriques pour éléments non affectés de

tolérances individuelles

ISO 10889-1, Porte-outil à queue cylindrique — Partie 1: Queue cylindrique, alésage de réception —

Conditions techniques de livraison

ISO 10897, Pinces de serrage pour mandrins à conicité 1:10 — Pinces, mandrins à pinces, écrous de serrage

ISO 15488, Pinces de serrage avec angle de réglage de 8 degrés pour queues d’outil — Pinces, écrous de

serrage et dimensions d’assemblage
3 Dimensions
3.1 Généralités

Toutes les dimensions et toutes les tolérances sont données en millimètres. Le tolérancement est

conforme à l’ISO 8015. Les tolérances non spécifiées doivent être des tolérances de classe «m»

conformément à l’ISO 2768-1 et de classe «H» conformément à l’ISO 2768-2.
Les détails non spécifiés doivent être choisis de façon appropriée.
3.2 Porte-outil de type E1

Les dimensions des porte-outils de type E1 doivent être conformes aux dimensions données à la

Figure 1 et au Tableau 1.
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO/FDIS 10889-6:2015(F)
Rz 4
 0,02
A 5
Légende
Queue cylindrique conformément à l’ISO 10889-1.
NOTE Les valeurs de rugosité de surface sont données en micromètres

Figure 1 — Porte-outil de type E1 pour outil de perçage avec lubrification interne

Tableau 1 — Dimensions des porte-outils de type E1
Dimensions en millimètres
d d d d d d h h l l l l l
1 2 3 4 5 6 1 2 1 2 3 4 5
−02,
H6
20 40 12 M10 × 1 67 54 15 35
20 50 — 23 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
25 58 25 25 18
25 45 17 M12 × 1 71 59 17 40
20 40 12 M10 × 1 67 54 15 35
30 2
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
