Plastics piping systems for renovation of underground drainage and sewerage networks under pressure

This document, in conjunction with ISO 11297‑1, specifies requirements and test methods for close-fit lining systems intended to be used for the renovation of underground drainage and sewerage networks under pressure. It applies to pipes and fittings, as manufactured, as well as to the installed lining system. It is applicable to polyethylene (PE) pipes of either solid wall single layer or co-extruded layer construction, which is reduced in the factory or on site to provide a close-fitting independent or interactive pressure pipe liner, as well as associated fittings and joints for the construction of the lining system. It is not applicable to PE coated pipes having a peelable, contiguous, thermoplastic additional layer on the outside of the pipe. It is applicable to PE pipes, fittings and assemblies intended to be used at an operating temperature of 20 °C as the reference temperature. NOTE For applications operating at constant temperatures greater than 20 °C and up to 40 °C, see ISO 4427‑1:2007, Annex A.

Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et de collecteurs d'assainissement enterrés sous pression

Le présent document, conjointement ŕ l'ISO 11297‑1, spécifie les exigences et les méthodes d'essai pour les systčmes de tubage par tuyau continu sans espace annulaire utilisés pour la rénovation des réseaux de branchements et de collecteurs d'assainissement enterrés sous pression. Il s'applique aux tuyaux et raccords, tels que fabriqués, ainsi qu'au systčme de rénovation installé. Il s'applique aux tuyaux en polyéthylčne (PE) ayant soit une construction monocouche ŕ paroi compacte soit une construction ŕ couches coextrudées, laquelle est réduite en usine ou sur site pour fournir un tubage autostructurant et un tubage nécessitant le maintien de l'enveloppe sans espace annulaire, ainsi qu'aux raccords associés et aux assemblages pour la construction du systčme de rénovation. Il ne s'applique pas aux tuyaux revętus de PE comportant une couche thermoplastique supplémentaire pelable et contiguë ŕ l'extérieur du tuyau. Il s'applique aux tuyaux, raccords et montages en PE destinés ŕ ętre utilisés ŕ une température de fonctionnement de 20 °C, qui est la température de référence. NOTE Pour les applications ŕ des températures constantes comprises entre 20 °C et 40 °C, voir l'ISO 4427‑1:2007, Annexe A.

General Information

Status
Published
Publication Date
30-Aug-2018
Current Stage
6060 - International Standard published
Start Date
27-Jul-2018
Completion Date
31-Aug-2018
Ref Project

RELATIONS

Buy Standard

Standard
ISO 11297-3:2018 - Plastics piping systems for renovation of underground drainage and sewerage networks under pressure
English language
16 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11297-3:2018 - Systemes de canalisations en plastique pour la rénovation des réseaux de branchements et de collecteurs d'assainissement enterrés sous pression
French language
18 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 11297-3
Second edition
2018-09
Plastics piping systems for renovation
of underground drainage and
sewerage networks under pressure —
Part 3:
Lining with close-fit pipes
Systèmes de canalisations en plastique pour la rénovation des réseaux
de branchements et de collecteurs d'assainissement enterrés sous
pression —
Partie 3: Tubage par tuyau continu sans espace annulaire
Reference number
ISO 11297-3:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 11297-3:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11297-3:2018(E)

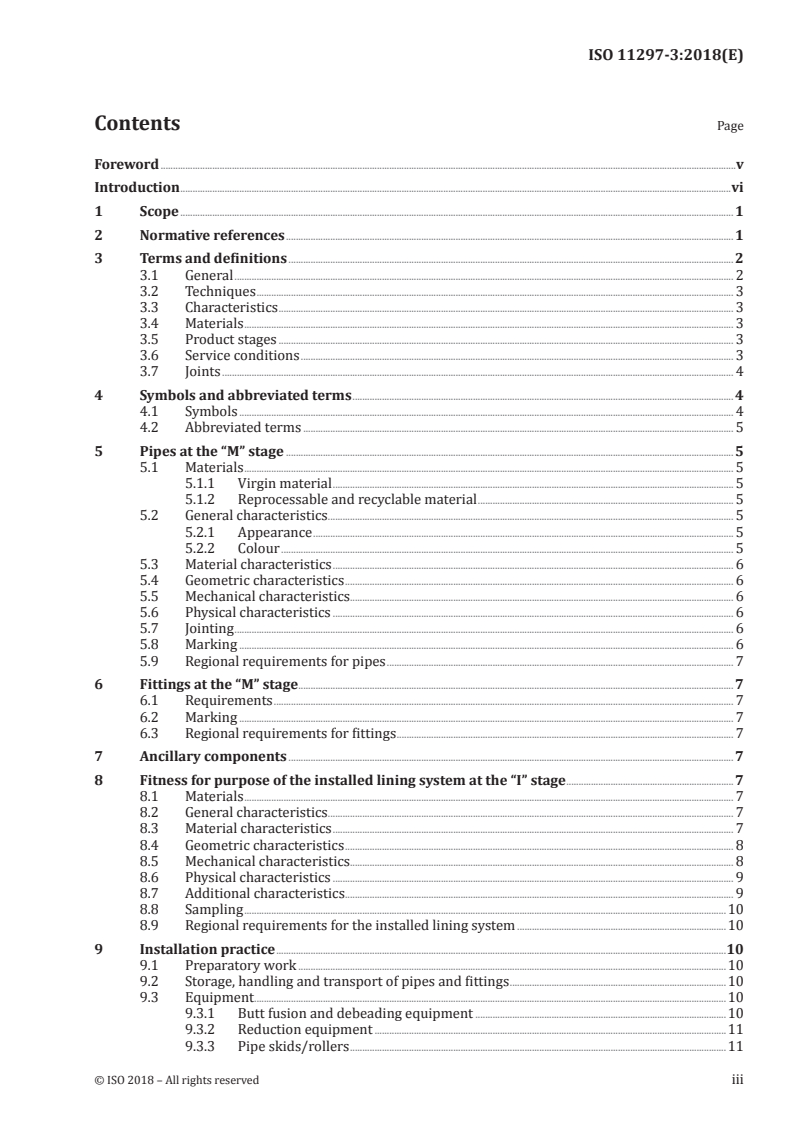

Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 2

3.1 General ........................................................................................................................................................................................................... 2

3.2 Techniques .................................................................................................................................................................................................. 3

3.3 Characteristics ......................................................................................................................................................................................... 3

3.4 Materials ....................................................................................................................................................................................................... 3

3.5 Product stages ......................................................................................................................................................................................... 3

3.6 Service conditions ................................................................................................................................................................................ 3

3.7 Joints ................................................................................................................................................................................................................ 4

4 Symbols and abbreviated terms ........................................................................................................................................................... 4

4.1 Symbols ......................................................................................................................................................................................................... 4

4.2 Abbreviated terms ............................................................................................................................................................................... 5

5 Pipes at the “M” stage ...................................................................................................................................................................................... 5

5.1 Materials ....................................................................................................................................................................................................... 5

5.1.1 Virgin material ................................................................................................................................................................... 5

5.1.2 Reprocessable and recyclable material ........................................................................................................ 5

5.2 General characteristics ..................................................................................................................................................................... 5

5.2.1 Appearance ........................................................................................................................................................................... 5

5.2.2 Colour ........................................................................................................................................................................................ 5

5.3 Material characteristics ................................................................................................................................................................... 6

5.4 Geometric characteristics .............................................................................................................................................................. 6

5.5 Mechanical characteristics............................................................................................................................................................ 6

5.6 Physical characteristics ................................................................................................................................................................... 6

5.7 Jointing ........................................................................................................................................................................................................... 6

5.8 Marking ......................................................................................................................................................................................................... 6

5.9 Regional requirements for pipes ............................................................................................................................................. 7

6 Fittings at the “M” stage ................................................................................................................................................................................. 7

6.1 Requirements ........................................................................................................................................................................................... 7

6.2 Marking ......................................................................................................................................................................................................... 7

6.3 Regional requirements for fittings ......................................................................................................................................... 7

7 Ancillary components ..................................................................................................................................................................................... 7

8 Fitness for purpose of the installed lining system at the “I” stage ....................................................................7

8.1 Materials ....................................................................................................................................................................................................... 7

8.2 General characteristics ..................................................................................................................................................................... 7

8.3 Material characteristics ................................................................................................................................................................... 7

8.4 Geometric characteristics .............................................................................................................................................................. 8

8.5 Mechanical characteristics............................................................................................................................................................ 8

8.6 Physical characteristics ................................................................................................................................................................... 9

8.7 Additional characteristics .............................................................................................................................................................. 9

8.8 Sampling ....................................................................................................................................................................................................10

8.9 Regional requirements for the installed lining system .....................................................................................10

9 Installation practice .......................................................................................................................................................................................10

9.1 Preparatory work ..............................................................................................................................................................................10

9.2 Storage, handling and transport of pipes and fittings ........................................................................................10

9.3 Equipment ................................................................................................................................................................................................10

9.3.1 Butt fusion and debeading equipment ......................................................................................................10

9.3.2 Reduction equipment ...............................................................................................................................................11

9.3.3 Pipe skids/rollers .........................................................................................................................................................11

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11297-3:2018(E)

9.3.4 Winching and rod-pulling equipment ........................................................................................................11

9.3.5 Pipe entry guides ..........................................................................................................................................................11

9.3.6 Reforming equipment ..............................................................................................................................................11

9.3.7 Electrofusion equipment .......................................................................................................................................12

9.3.8 Inspection equipment ..............................................................................................................................................12

9.3.9 Lifting equipment .........................................................................................................................................................12

9.4 Installation ...............................................................................................................................................................................................12

9.5 Process-related inspection and testing ...........................................................................................................................13

9.6 Lining termination ............................................................................................................................................................................13

9.7 Reconnection to existing manholes and laterals ....................................................................................................13

9.8 Final inspection and testing ......................................................................................................................................................13

9.9 Documentation ....................................................................................................................................................................................13

Annex A (normative) Factory-folded heat-reverted polyethylene (PE) pipe —

Determination of memory ability ....................................................................................................................................................14

Bibliography .............................................................................................................................................................................................................................16

iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11297-3:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www .iso .org/iso/foreword .html.

This document was prepared by ISO/TC 138, Plastics pipes, fittings and valves for the transport of fluids,

Subcommittee SC 8, Rehabilitation of pipeline systems.

This second edition cancels and replaces the first edition (ISO 11297-3:2013), which has been technically

revised.
The main changes compared to the previous edition are as follows:

— Figure 1 and Clauses 1, 5.2.2, 5.5, 8.4, 9.3.4 and 9.4 have been technically revised;

— New sub-clauses 5.9, 6.3 and 8.9 specifying regional requirements for pipes, fittings and the

installed system respectively, have also been added in accordance with the Vienna Agreement, to

allow reference to European standards in countries where these are mandated by law in place of

ISO standards of identical scope.
A list of all parts in the ISO 11297 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 11297-3:2018(E)
Introduction

This International Standard is a part of a system standard for plastics piping systems of various

materials used for renovation of existing pipelines in a specified application area. System standards for

renovation dealing with the following applications are either available or in preparation:

— ISO 11296, Plastics piping systems for renovation of underground non-pressure drainage and sewerage

networks;

— ISO 11297, Plastics piping systems for renovation of underground drainage and sewerage networks

under pressure (this document);

— ISO 11298, Plastics piping systems for renovation of underground water supply networks;

— ISO 11299, Plastics piping systems for renovation of underground gas supply networks.

These system standards are distinguished from system standards for conventionally installed plastics

piping systems by the requirement to verify certain characteristics in the “as installed” condition,

after site processing. This is in addition to verification of characteristics of plastics piping systems “as

manufactured”.
Each of the System Standards comprises a:
— Part 1: General

and all applicable renovation technique family-related parts, which for non- drainage and sewerage

networks under pressure include or potentially include the following:
— Part 2: Lining with continuous pipes
— Part 3: Lining with close-fit pipes (this document)
— Part 4: Lining with cured-in-place pipes
— Part 5: Lining with discrete pipes
— Part 6: Lining with adhesive-backed hoses

The requirements for any given renovation technique family are specified in Part 1, applied in

conjunction with the relevant other part. For example, both ISO 11297-1 and this document together

specify the requirements relating to lining with close-fit pipes. For complementary information, see

ISO 11295. Not all technique families are pertinent to every area of application and this is reflected in

the part numbers included in each System Standard.

A consistent structure of clause headings has been adopted for all parts to facilitate direct comparisons

across renovation technique families.

Figure 1 shows the common part and clause structure and the relationship between ISO 11297 and

system standards for other applications.
vi © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 11297-3:2018(E)
Figure 1 — Format of the renovation system standards
© ISO 2018 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 11297-3:2018(E)
Plastics piping systems for renovation of underground
drainage and sewerage networks under pressure —
Part 3:
Lining with close-fit pipes
1 Scope

This document, in conjunction with ISO 11297-1, specifies requirements and test methods for close-fit

lining systems intended to be used for the renovation of underground drainage and sewerage networks

under pressure.

It applies to pipes and fittings, as manufactured, as well as to the installed lining system. It is applicable

to polyethylene (PE) pipes of either solid wall single layer or co-extruded layer construction, which is

reduced in the factory or on site to provide a close-fitting independent or interactive pressure pipe liner,

as well as associated fittings and joints for the construction of the lining system. It is not applicable to

PE coated pipes having a peelable, contiguous, thermoplastic additional layer on the outside of the pipe.

It is applicable to PE pipes, fittings and assemblies intended to be used at an operating temperature of

20 °C as the reference temperature.

NOTE For applications operating at constant temperatures greater than 20 °C and up to 40 °C, see

ISO 4427-1:2007, Annex A.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3, Preferred numbers — Series of preferred numbers

ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions

ISO 4427-1:2007, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply —

Part 1: General

ISO 4427-2:2007, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply —

Part 2: Pipes

ISO 4427-3, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 3:

Fittings

ISO 4427-5:2007, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 5:

Fitness for purpose of the system

ISO 8772, Plastics piping systems for non-pressure underground drainage and sewerage — Polyethylene (PE)

ISO 9967, Thermoplastics pipes — Determination of creep ratio

ISO 11297-1:2018, Plastics piping systems for renovation of underground drainage and sewerage networks

under pressure — Part 1: General

ISO 12176-1, Plastics pipes and fittings — Equipment for fusion jointing polyethylene systems — Part 1:

Butt fusion
© ISO 2018 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 11297-3:2018(E)

ISO 12176-2, Plastics pipes and fittings — Equipment for fusion jointing polyethylene systems — Part 2:

Electrofusion

EN 12201-1, Plastics piping systems for water supply, and for drainage and sewerage under pressure —

Polyethylene (PE) — Part 1: General

EN 12201-2:2011, Plastics piping systems for water supply, and for drainage and sewerage under

pressure — Polyethylene (PE) — Part 2: Pipes

EN 12201-3, Plastics piping systems for water supply, and for drainage and sewerage under pressure —

Polyethylene (PE) — Part 3: Fittings

EN 12201-4, Plastics piping systems for water supply, and for drainage and sewerage under pressure —

Polyethylene (PE) — Part 4: Valves for water supply systems

EN 12201-5, Plastics piping systems for water supply, and for drainage and sewerage under pressure —

Polyethylene (PE) — Part 5: Fitness for purpose of the system

EN 12666-1, Plastics piping systems for non-pressure underground drainage and sewerage — Polyethylene

(PE) — Part 1: Specifications for pipes, fittings and the system
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 11297-1 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at https: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
3.1 General
3.1.1
compound formulation

clearly defined homogenous mixture of base polymer with additives, e.g. antioxidants, pigments,

stabilizers and others, at a dosage level necessary for the processing and intended use of the final product

3.1.2
solid wall single layered pipe

pipe with smooth internal and external surface, extruded from the same compound formulation (3.1.1)

throughout the wall
3.1.3
pipe with co-extruded layers

pipe with smooth internal and external surface, having co-extruded layers on either or both the outside

and inside of the pipe, where all layers have the same MRS rating
3.1.4
close fit

situation of the outside of the installed liner relative to the inside of the existing pipeline, which may

either be an interference fit or include a small annular gap resulting from shrinkage and tolerances only

3.1.5
close-fit pipe

continuous lining pipe of thermoplastic material reshaped or otherwise expanded after insertion to

achieve a close fit to the existing pipeline
2 © ISO 2018 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 11297-3:2018(E)
3.2 Techniques
No additional definitions apply.
3.3 Characteristics
3.3.1
MRS
minimum required strength

value of σ rounded down to the next smaller value of the R10 series or R20 series, depending on the

LPL
value of σ
LPL

Note 1 to entry: R10 and R20 series are the Renard number series according to ISO 3 and ISO 497.

3.3.2
MFR
melt mass-flow rate

rate of extrusion of a molten resin through a die of specified length and diameter under prescribed

conditions of temperature, load and piston position in the cylinder of an extrusion plastometer, the rate

being determined as the mass extruded over a specified time
Note 1 to entry: MFR is expressed in units of grams per 10 min.

[SOURCE: ISO 1133-1:2011, 3.1, modified — The second sentence in the NOTE has been deleted.]

3.4 Materials
3.4.1
crazing

microstructural phenomenon associated with the short-term application of tensile bending strain

exceeding the material-related critical yield strain
3.5 Product stages
No additional definitions apply.
3.6 Service conditions
3.6.1
nominal pressure

numerical designation used for reference purposes related to the mechanical characteristics of the

component of a piping system

Note 1 to entry: For thermoplastics piping systems conveying water or sewage, it corresponds to the allowable

operating pressure (PFA) in bar , which can be sustained with water at 20 °C with a design basis of 50 years, and

based on the minimum design coefficient:
20× MRS
PN=
C×−SDR 1

Note 2 to entry: In the equation for PN, MRS represents the number corresponding to the value of minimum

required strength in MPa.
2 5 2
1) 1 bar = 0,1 MPa = 0,1 N/mm = 10 ⋅N/m .
© ISO 2018 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 11297-3:2018(E)
3.6.2
design coefficient

coefficient with a value greater than 1, which takes into consideration service conditions as well

as properties of the components of a piping system other than those represented in the lower

confidence limit
3.7 Joints
3.7.1
electrofusion joint

joint between a PE socket or saddle electrofusion fitting and a pipe or fitting with spigotted ends, made

by heating the electrofusion fittings by the Joule effect of the heating element incorporated at their

jointing surfaces, causing the material adjacent to them to melt and pipe and fitting surfaces to fuse

3.7.2
butt fusion joint

joint made by heating the planed ends of matching surfaces by holding them against a flat heating plate

until the PE material reaches fusion temperature, quickly removing the heating plate and pushing the

two softened ends against one another
3.7.3
mechanical joint

joint made by assembling a PE pipe to another PE pipe or any other element of the piping system, using

a fitting that generally includes a compression part to provide for pressure integrity and leaktightness

and a gripping part to provide resistance to end loads

Note 1 to entry: A support sleeve inserted into the pipe bore can be used to provide a permanent support for the

PE pipe to prevent creep in the pipe wall under radial compressive forces.
3.7.4
fusion compatibility

ability of two similar or dissimilar PE materials to be fused together to form a joint which conforms to

the performance requirements of this document.
4 Symbols and abbreviated terms

For the purpose of this document, the symbols and abbreviated terms given in ISO 11297-1 and the

following apply.
4.1 Symbols

For the purpose of this document, the symbols given in ISO 11297-1 and the following apply.

C design coefficient
d outside diameter (at any point)

d original circular outside diameter of the pipe (before processing for insertion)

manuf
e maximum mean wall thickness
m,max
T temperature at which stress rupture data have been determined
t time to occurrence of a leak in the pipe

σ quantity with the dimensions of stress, which represents the 97,5 % lower confidence limit

LPL
of the predicted hydrostatic strength at a temperature, T, and time t
4 © ISO 2018 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 11297-3:2018(E)
4.2 Abbreviated terms
LPL lower confidence limit of the predicted hydrostatic strength
MFR melt mass-flow rate
MRS minimum required strength
PE polyethylene
R series of preferred numbers, conforming to the Renard series
5 Pipes at the “M” stage
5.1 Materials
5.1.1 Virgin material

The virgin material used shall be in accordance with one of the PE compound designations given in

Table 1.
Table 1 — PE compound designations
Designation Classification by MRS
MPa
PE 80 8
PE 100 10
The compound shall conform to ISO 4427-1.
5.1.2 Reprocessable and recyclable material
5.1.2.1 Reprocessable material

Own reprocessable material may be used, provided that it is derived from the same compound used for

the relevant production. External reprocessable material shall not be used.
5.1.2.2 Recyclable mat
...

NORME ISO
INTERNATIONALE 11297-3
Deuxième édition
2018-09
Systèmes de canalisations en plastique
pour la rénovation des réseaux de
branchements et de collecteurs
d'assainissement enterrés sous
pression —
Partie 3:
Tubage par tuyau continu sans espace
annulaire
Plastics piping systems for renovation of underground drainage and
sewerage networks under pressure —
Part 3: Lining with close-fit pipes
Numéro de référence
ISO 11297-3:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 11297-3:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11297-3:2018(F)

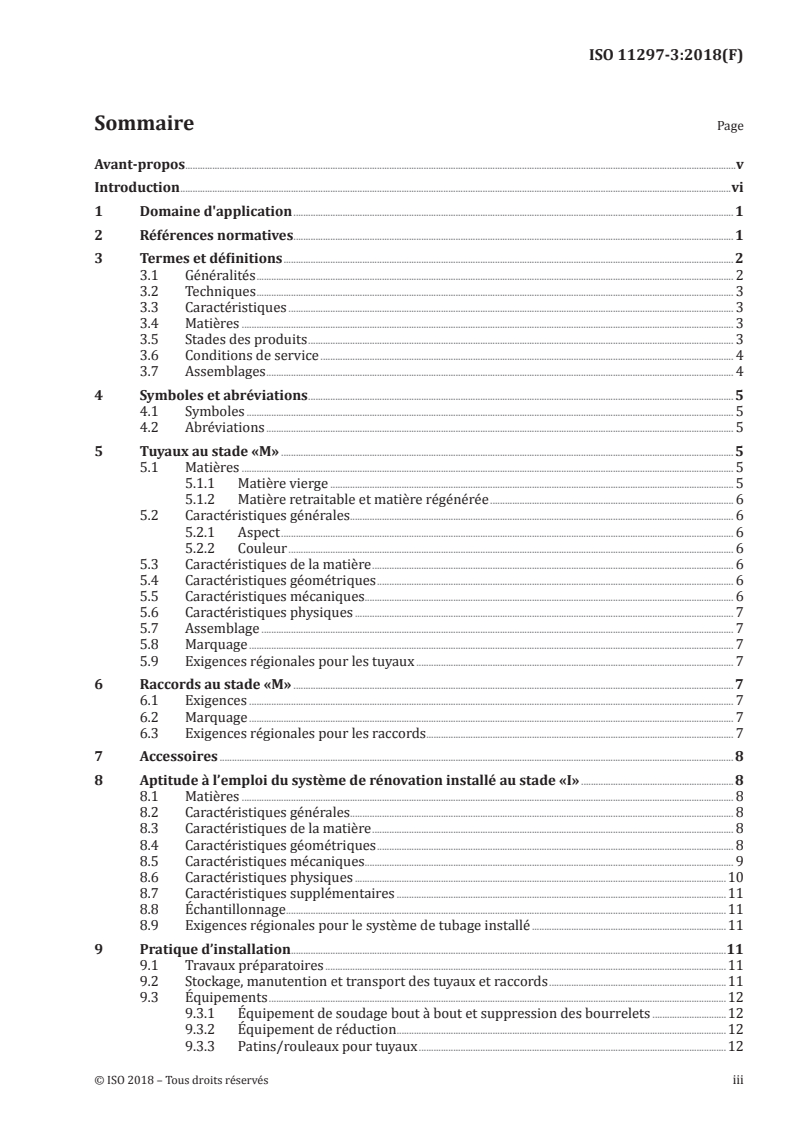

Sommaire Page

Avant-propos ................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

3.1 Généralités .................................................................................................................................................................................................. 2

3.2 Techniques .................................................................................................................................................................................................. 3

3.3 Caractéristiques ..................................................................................................................................................................................... 3

3.4 Matières ........................................................................................................................................................................................................ 3

3.5 Stades des produits ............................................................................................................................................................................. 3

3.6 Conditions de service ........................................................................................................................................................................ 4

3.7 Assemblages .............................................................................................................................................................................................. 4

4 Symboles et abréviations ............................................................................................................................................................................. 5

4.1 Symboles ...................................................................................................................................................................................................... 5

4.2 Abréviations .............................................................................................................................................................................................. 5

5 Tuyaux au stade «M» ........................................................................................................................................................................................ 5

5.1 Matières ........................................................................................................................................................................................................ 5

5.1.1 Matière vierge .................................................................................................................................................................... 5

5.1.2 Matière retraitable et matière régénérée ................................................................................................... 6

5.2 Caractéristiques générales............................................................................................................................................................ 6

5.2.1 Aspect ........................................................................................................................................................................................ 6

5.2.2 Couleur ..................................................................................................................................................................................... 6

5.3 Caractéristiques de la matière ................................................................................................................................................... 6

5.4 Caractéristiques géométriques ................................................................................................................................................. 6

5.5 Caractéristiques mécaniques ...................................................................................................................................................... 6

5.6 Caractéristiques physiques .......................................................................................................................................................... 7

5.7 Assemblage ................................................................................................................................................................................................ 7

5.8 Marquage ..................................................................................................................................................................................................... 7

5.9 Exigences régionales pour les tuyaux ................................................................................................................................. 7

6 Raccords au stade «M» ................................................................................................................................................................................... 7

6.1 Exigences ..................................................................................................................................................................................................... 7

6.2 Marquage ..................................................................................................................................................................................................... 7

6.3 Exigences régionales pour les raccords ............................................................................................................................. 7

7 Accessoires ................................................................................................................................................................................................................. 8

8 Aptitude à l’emploi du système de rénovation installé au stade «I» ..............................................................8

8.1 Matières ........................................................................................................................................................................................................ 8

8.2 Caractéristiques générales............................................................................................................................................................ 8

8.3 Caractéristiques de la matière ................................................................................................................................................... 8

8.4 Caractéristiques géométriques ................................................................................................................................................. 8

8.5 Caractéristiques mécaniques ...................................................................................................................................................... 9

8.6 Caractéristiques physiques .......................................................................................................................................................10

8.7 Caractéristiques supplémentaires ......................................................................................................................................11

8.8 Échantillonnage ...................................................................................................................................................................................11

8.9 Exigences régionales pour le système de tubage installé ...............................................................................11

9 Pratique d’installation .................................................................................................................................................................................11

9.1 Travaux préparatoires ...................................................................................................................................................................11

9.2 Stockage, manutention et transport des tuyaux et raccords ........................................................................11

9.3 Équipements ..........................................................................................................................................................................................12

9.3.1 Équipement de soudage bout à bout et suppression des bourrelets ..............................12

9.3.2 Équipement de réduction ......................................................................................................................................12

9.3.3 Patins/rouleaux pour tuyaux .............................................................................................................................12

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11297-3:2018(F)

9.3.4 Équipement de treuillage et d’extraction à tige .................................................................................12

9.3.5 Guides pour l’insertion des tuyaux ...............................................................................................................13

9.3.6 Équipement de remise à la forme initiale ...............................................................................................13

9.3.7 Appareillage d’électrosoudage .........................................................................................................................13

9.3.8 Équipement d’inspection .......................................................................................................................................13

9.3.9 Équipement de levage ..............................................................................................................................................13

9.4 Installation ...............................................................................................................................................................................................13

9.5 Contrôle et essais relatifs au processus d’installation .......................................................................................14

9.6 Achèvement du tubage ..................................................................................................................................................................14

9.7 Raccordement aux trous d’homme et branchements existants.................................................................15

9.8 Inspection finale et essais ...........................................................................................................................................................15

9.9 Documentation ....................................................................................................................................................................................15

Annexe A (normative) Tuyau en polyéthylène (PE) plié en usine, rétabli à son état initial à

chaud — Détermination de la capacité de mémoire ....................................................................................................16

Bibliographie ...........................................................................................................................................................................................................................18

iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 11297-3:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 138, Tubes, raccords et robinetterie

en matières plastiques pour le transport des fluides, Sous-comité SC 8, Réhabilitation des systèmes de

canalisations.

Cette deuxième édition annule et remplace la première édition (ISO 11297-3:2013) qui a fait l'objet

d'une révision technique.

Par rapport à l’édition antérieure, les principales modifications sont les suivantes:

— la Figure 1 et les Articles 1, 5.2.2, 5.5, 8.4, 9.3.4 et 9.4 ont fait l’objet d’une révision technique;

— Les nouveaux paragraphes 5.9, 6.3 et 8.9 spécifiant respectivement les exigences régionales pour

les tubes, les raccords et le système installé ont également été ajoutés conformément à l’Accord de

Vienne, pour permettre de faire référence aux normes européennes dans les pays où celles-ci sont

imposées par la loi, à la place des normes ISO à domaine d’application identique.

Une liste de toutes les parties de la série ISO 11297 est disponible sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 11297-3:2018(F)
Introduction

Le présent document est une partie d’une norme de système pour les systèmes de canalisations en

plastique à base de matériaux variés, utilisés pour la rénovation de canalisations existantes pour

une zone d’application spécifiée. Les normes de systèmes relatives à la rénovation qui traitent des

applications suivantes sont disponibles ou en préparation:

— ISO 11296, Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et

de collecteurs d’assainissement enterrés sans pression;

— ISO 11297, Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements et

de collecteurs d’assainissement enterrés sous pression (le présent document);

— ISO 11298, Systèmes de canalisations en plastique pour la rénovation des réseaux enterrés

d’alimentation en eau;

— ISO 11299, Systèmes de canalisations en plastique pour la rénovation des réseaux de gaz enterrés.

Ces normes de systèmes se distinguent de celles relatives aux systèmes de canalisations en plastique

installées traditionnellement du fait qu’elles établissent des exigences de vérification de certaines

caractéristiques liées aux conditions «tel qu'installé», après mise en œuvre sur le site. Ces exigences

viennent s’ajouter à celles des composants du système de canalisations en plastique «tels que fabriqués».

Chacune des Normes de Systèmes comprend une:
— Partie 1: Généralités;

et des parties relatives à toutes les familles de techniques de rénovation applicables qui, pour les

réseaux de branchements et de collecteurs d’assainissement sous pression, comprennent ou peuvent

comprendre ce qui suit:
— Partie 2: Tubage par tuyau continu avec espace annulaire;

— Partie 3: Tubage par tuyau continu sans espace annulaire (le présent document) ;

— Partie 4: Tubage continu polymérisé en place;
— Partie 5: Tubage par tuyaux courts avec espace annulaire;
— Partie 6: Tubage par gaines souples revêtues d’un adhésif.

Les exigences applicables à toute famille de techniques de rénovation donnée sont indiquées dans la

Partie 1, appliquée conjointement à l’autre partie pertinente. Par exemple, l’ISO 11297-1 et le présent

document spécifient ensemble les exigences se rapportant au tubage par tuyau continu sans espace

annulaire. Pour toute information complémentaire, voir l’ISO 11295. Toutes les familles de techniques

ne sont pas applicables pour chaque domaine d’application et cela se reflète dans les numéros de parties

compris dans chaque Norme de Système.

Une structure cohérente des titres des articles a été adoptée pour toutes les parties afin de faciliter des

comparaisons directes entre les différentes familles de techniques de rénovation.

La Figure 1 illustre la structure commune des parties et des articles et la relation entre l’ISO 11297 et

les normes de systèmes concernant d’autres domaines d’application.
vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 11297-3:2018(F)
Figure 1 — Présentation des normes de systèmes de rénovation
© ISO 2018 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 11297-3:2018(F)
Systèmes de canalisations en plastique pour la rénovation
des réseaux de branchements et de collecteurs
d'assainissement enterrés sous pression —
Partie 3:
Tubage par tuyau continu sans espace annulaire
1 Domaine d'application

Le présent document, conjointement à l’ISO 11297-1, spécifie les exigences et les méthodes d’essai pour

les systèmes de tubage par tuyau continu sans espace annulaire utilisés pour la rénovation des réseaux

de branchements et de collecteurs d’assainissement enterrés sous pression.

Il s’applique aux tuyaux et raccords, tels que fabriqués, ainsi qu’au système de rénovation installé. Il

s’applique aux tuyaux en polyéthylène (PE) ayant soit une construction monocouche à paroi compacte

soit une construction à couches coextrudées, laquelle est réduite en usine ou sur site pour fournir un

tubage autostructurant et un tubage nécessitant le maintien de l’enveloppe sans espace annulaire,

ainsi qu’aux raccords associés et aux assemblages pour la construction du système de rénovation. Il

ne s’applique pas aux tuyaux revêtus de PE comportant une couche thermoplastique supplémentaire

pelable et contiguë à l’extérieur du tuyau.

Il s’applique aux tuyaux, raccords et montages en PE destinés à être utilisés à une température de

fonctionnement de 20 °C, qui est la température de référence.

NOTE Pour les applications à des températures constantes comprises entre 20 °C et 40 °C, voir

l’ISO 4427-1:2007, Annexe A.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).
ISO 3, Nombres normaux — Séries de nombres normaux

ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des

dimensions

ISO 4427-1:2007, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) destinés

à l'alimentation en eau — Partie 1: Généralités

ISO 4427-2:2007, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) destinés

à l'alimentation en eau — Partie 2: Tubes

ISO 4427-3, Tubes et raccords en polyéthylène (PE) pour l’adduction d’eau — Spécifications —

Partie 3: Raccords

ISO 4427-5:2007, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) destinés

à l'alimentation en eau — Partie 5: Aptitude à l'emploi du système

ISO 8772, Systèmes de canalisations en plastique pour les branchements et les collecteurs d'assainissement

enterrés sans pression — Polyéthylène (PE)
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 11297-3:2018(F)
ISO 9967, Tubes en matières thermoplastiques — Détermination du taux de fluage

ISO 11297-1:2018, Systèmes de canalisations en plastique pour la rénovation des réseaux de branchements

et de collecteurs d'assainissement enterrés sous pression — Partie 1: Généralités

ISO 12176-1, Tubes et raccords en matières plastiques — Appareillage pour l'assemblage par soudage des

systèmes en polyéthylène — Partie 1: Soudage bout à bout

ISO 12176-2, Tubes et raccords en matières plastiques — Appareillage pour l'assemblage par soudage des

systèmes en polyéthylène — Partie 2: Électrosoudage

EN 12201-1, Systèmes de canalisations en plastique pour l’alimentation en eau et pour les branchements et

les collecteurs d’assainissement avec pression — Polyéthylène (PE) — Partie 1: Généralités

EN 12201-2:2011, Systèmes de canalisations en plastique pour l’alimentation en eau et pour les

branchements et les collecteurs d’assainissement avec pression — Polyéthylène (PE) — Partie 2: Tubes

EN 12201-3, Systèmes de canalisations en plastique pour l’alimentation en eau et pour les branchements et

les collecteurs d’assainissement avec pression — Polyéthylène (PE) — Partie 3: Raccords

EN 12201-4, Systèmes de canalisations en plastique pour l’alimentation en eau et pour les branchements et

les collecteurs d’assainissement avec pression — Polyéthylène (PE) — Partie 4: Robinets pour les systèmes

d’alimentation en eau

EN 12201-5, Systèmes de canalisations en plastique pour l’alimentation en eau et pour les branchements et

les collecteurs d’assainissement avec pression — Polyéthylène (PE) — Partie 5: Aptitude à l’emploi du système

EN 12666-1, Systèmes de canalisations en plastique pour les branchements et les collecteurs d’assainissement

sans pression enterrés — Polyéthylène (PE) — Partie 1: Spécifications pour les tubes, les raccords et le système

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l‘ISO 11297-1 ainsi que les

suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse http: //www .iso .org/obp
3.1 Généralités
3.1.1
composition/formulation

mélange homogène clairement défini du polymère de base avec des additifs, à savoir des anti-oxydants,

des pigments, des stabilisateurs et autres, au niveau de dosage nécessaire pour le traitement et

l’application prévue du produit fini
3.1.2
tuyau monocouche à paroi compacte

tuyau ayant une surface interne et externe lisse, extrudé en utilisant la même composition/formulation

sur toute la paroi
3.1.3
tuyau à couches co-extrudées

tuyau ayant une surface interne et externe lisse, avec des couches co-extrudées à l’extérieur et/ou à

l’intérieur du tuyau, toutes les couches ayant la même classification MRS
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 11297-3:2018(F)
3.1.4
sans espace annulaire

situation de l’extérieur du tubage installé par rapport à l’intérieur de la canalisation existante, qui peut

soit être un contact avec interférence, soit inclure un petit espace annulaire dû uniquement au retrait et

aux tolérances
3.1.5
tuyau continu sans espace annulaire

tuyau de rénovation continu en matière thermoplastique reformé, ou dilaté d’une autre manière après

l’insertion, assurant l’absence d’espace annulaire avec la canalisation existante

3.2 Techniques
Aucune définition supplémentaire ne s’applique.
3.3 Caractéristiques
3.3.1
MRS
résistance minimale requise

valeur de σ arrondie à la valeur inférieure la plus proche dans la série R10 ou dans la série R20, en

LPL
fonction de la valeur de σ
LPL

Note 1 à l'article: Les séries R10 et R20 correspondent aux séries de Renard conformément à l’ISO 3 et l’ISO 497.

3.3.2
MFR
indice de fluidité à chaud en masse

vitesse d’extrusion d’une résine fondue dans une filière de longueur et de diamètre spécifiés dans

des conditions prescrites de température, de charge et de position du piston dans le cylindre d’un

plastomètre d’extrusion, déterminée en termes de masse extrudée par intervalle de temps spécifié

Note 1 à l'article: Le MFR est exprimé en unités de grammes pour 10 min.

[SOURCE: ISO 1133-1:2011, 3.1, modifié – la deuxième phrase de la NOTE a été supprimée.]

3.4 Matières
3.4.1
fissuration

phénomène microstructural associé à une application à court-terme d’une déformation de traction

flexion excédant le seuil d’écoulement critique lié à la matière
3.5 Stades des produits
Aucune définition supplémentaire ne s’applique.
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO 11297-3:2018(F)
3.6 Conditions de service
3.6.1
pression nominale

désignation numérique utilisée à des fins de référence associée aux caractéristiques mécaniques du

composant d’un système de canalisations

Note 1 à l'article: Pour les systèmes de canalisations thermoplastiques transportant de l’eau ou des eaux usées,

elle correspond à la pression de fonctionnement admissible (PFA), exprimée en bar , pouvant être supportée

avec de l’eau à 20 °C pendant une durée de base de 50 ans, sur la base du coefficient de calcul minimal:

20× MRS
PN=
C×−SDR 1

Note 2 à l'article: Dans l’équation de PN, MRS représente le nombre correspondant à la valeur de la force minimale

requise en MPa.
3.6.2
coefficient de calcul

coefficient de valeur supérieure à 1, qui tient compte à la fois des conditions de service et des propriétés

des composants d’un système de canalisations autres que celles qui sont prises en compte par la limite

inférieure de confiance
3.7 Assemblages
3.7.1
assemblage électrosoudable

assemblage entre un raccord à emboîture électrosoudable ou une selle électrosoudable en PE et un

tuyau ou un raccord à bouts mâles, réalisé en chauffant les raccords électrosoudables par effet Joule de

l’élément chauffant incorporé au niveau de leurs surfaces de raccordement, ce qui provoque

...
