ISO 657-2:1989

Hot-rolled steel sections - Part 2: Unequal-leg angles - Dimensions

This first edition as an International Standard constitues a technical revision of ISO Recommendation R 657-2:1968. ISO 657 consists of 21 parts integrating any shapes of sections. ISO 657-2 specifies dimensions of hot-rolled unequal-leg angles.

Profilés en acier laminés à chaud — Partie 2: Cornières à ailes inégales — Dimensions

General Information

• Status: Published
• Publication Date: 25-Jun-1989
• ICS: 77.140.70 - Steel profiles
• Technical Committee: ISO/TC 17/SC 3 - Steels for structural purposes
• Drafting Committee: ISO/TC 17/SC 3 - Steels for structural purposes
• Current Stage: 9092 - International Standard to be revised
• Start Date: 29-May-2024
• Completion Date: 13-Dec-2025

Overview

ISO 657-2:1989 is an international standard published by the International Organization for Standardization (ISO) that specifies the dimensions of hot-rolled steel sections, focusing on unequal-leg angles. This standard represents a technical revision of the earlier ISO Recommendation R 657-2:1968, providing updated specifications to ensure uniformity and interoperability in steel construction products worldwide.

This part of ISO 657 is part of a larger series with 21 parts covering various steel section shapes, including equal-leg angles, channels, beams, and other profiles. ISO 657-2 defines dimensional requirements such as leg lengths, thicknesses, radius of fillets, and provides associated characteristics like sectional area, mass, and centroid locations for unequal-leg hot-rolled steel angles.

Key Topics

• Dimensional Specifications: ISO 657-2 outlines the detailed geometric dimensions for unequal-leg angles, including:

  • Lengths of each leg (unequal in size)
  • Thickness of the steel section
  • Radius of fillet used for the inner corner (given for information)
  • Radius of rounding, which can be independently specified

• Sectional Characteristics: The standard provides comprehensive data related to the physical properties of the sections, such as:

  • Cross-sectional area
  • Mass per unit length, calculated assuming a steel density of 7.85 kg/dm³
  • Section modulus and moment of inertia about principal axes
  • Centroid and radius of gyration, vital for structural calculations

• Tolerances: Referenced from ISO 657-5, the standard includes guidance on permissible dimensional deviations to ensure manufacturing consistency across metric and inch series.

• Technical Revisions: It supersedes the older ISO Recommendation from 1968, reflecting advances in steel manufacturing and standardized profiling.

Applications

ISO 657-2:1989 is fundamental in many steel construction engineering applications, including:

• Structural Engineering: Unequal-leg angles are widely used as bracing, frameworks, supports, and reinforcements in buildings and bridges due to their strength and ease of connection.

• Fabrication and Manufacturing: This standard aids steel fabricators in producing components that meet globally recognized dimensions and quality specifications, enhancing interchangeability in the supply chain.

• Shipbuilding and Machinery: Unequal-leg angle sections standardized according to ISO 657-2 support construction tasks requiring optimized strength-to-weight ratios and reliable dimensional accuracy.

• Transportation and Infrastructure: Angle sections adhering to this standard are used in transportation equipment, storage racks, and general engineering structures.

Implementing ISO 657-2 ensures quality assurance, compatibility, and safety in steel structural components across international markets.

Related Standards

ISO 657 is a multipart standard concerning hot-rolled steel sections, and ISO 657-2:1989 relates closely to several other parts that provide complementary specifications:

• ISO 657-1: Hot-rolled steel sections - General purposes and definitions
• ISO 657-5: Tolerances for equal and unequal-leg angles in metric and inch series
• ISO 657-7: Equal-leg angles - Dimensions
• ISO 657-20: U-section hot-rolled profiles - Dimensions
• ISO 657-27: T-shaped hot-rolled steel profiles - Dimensions

These related parts cover additional shapes and tolerances, helping engineers select the correct profile type and ensure comprehensive dimensional conformity for all hot-rolled steel profiles.

---

Keywords: ISO 657-2, hot-rolled steel sections, unequal-leg angles, steel profile dimensions, structural steel standards, steel angle dimensions, ISO steel standards, construction steel profiles, steel manufacturing standards, ISO 657 series.

Standards Content (Sample)

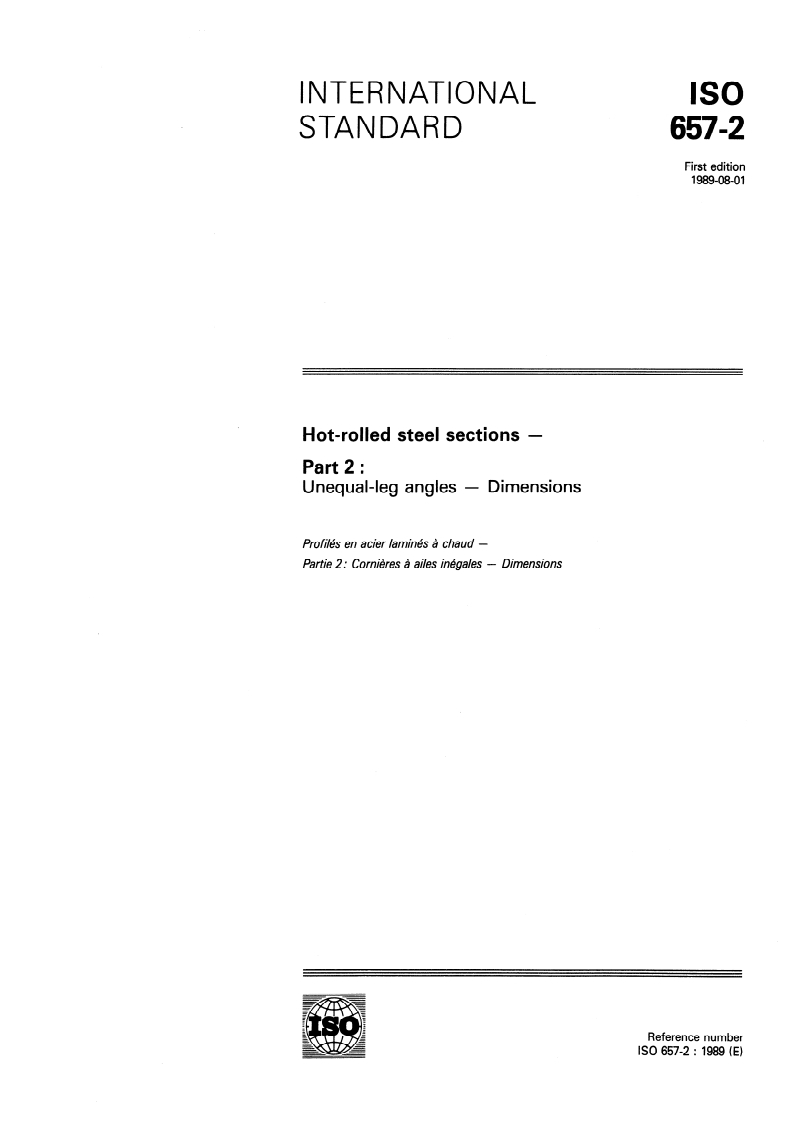

INTERNATIONAL
IS0
STANDARD 657-2
First edition
1989-08-01
Hot-rolled steel sections -
Part 2 :
Unequal-leg angles - Dimensions
Profil& en acier lamin& ;i chaud -
Partie 2: Corn&es ii aides in&gales - Dimensions
Reference number
IS0 657-2 : 1989 (El
IS0 657-2 : 1989 (E)

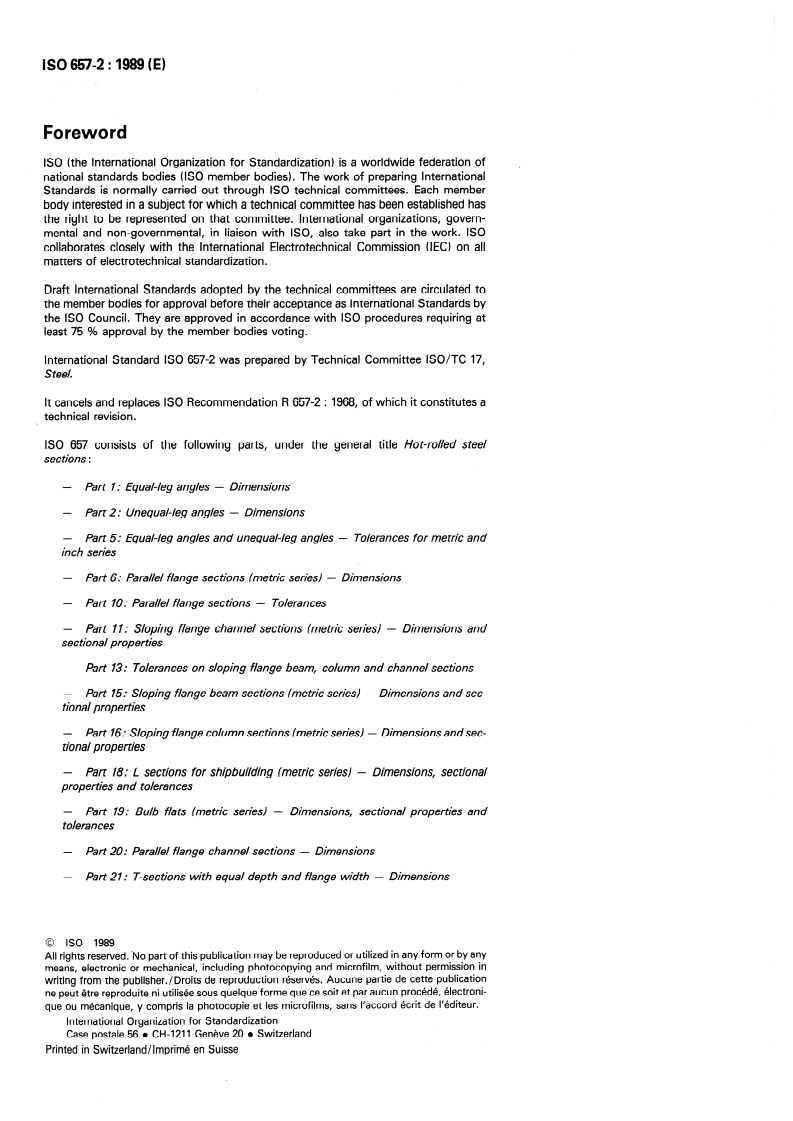

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 657-2 was prepared by Technical Committee ISO/TC 17,
S tee/.
It cancels and replaces IS0 Recommendation R 657-2 : 1968, of which it constitutes a
technical revision.
IS0 657 consists of the following parts, under the general title Hot-rolled steel
sections :
-
Part 7: Equal-leg angles - Dimensions
-
Part 2: Unequal-leg angles - Dimensions
- Part 5: Equal-leg angles and unequal-leg angles - Tolerances for metric and
inch series
-
Part 6: Parallel flange sections (metric series) - Dimensions
- Part 70: Parallel flange sections - Tolerances
- Part 7 7 : Sloping flange channel set tions (metric series) - Dimensions and
sectional properties
Part 73: Tolerances on sloping flange beam, column and channel sections
- Part 75: Sloping flange beam sections (metric series) - Dimensions and sec-
tional properties
- Part 76: Sloping flange column sections (metric series) - Dimensions and sec-
tional properties
- Part78:L sections for shipbuilding (metric series) - Dimensions, sectional
properties and tolerances
- Part 79: Bulb flats (metric series) - Dimensions, sectional properties and
tolerances
- Part 20: Parallel flange channel sections - Dimensions
-
Part 27: T-sections with equal depth and flange width - Dimensions
0 IS0 1989
All rights reserved. ‘No part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in
writing from the publisher./Droits de reproduction reserves. Aucune partie de cette publication
ne peut etre reproduite ni utilisee sous quelque forme que ce soit et par aucun procede, electroni-
que ou mecanique, y compris la photocopie et les microfilms, sans I’accord ecrit de I’editeur.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland/lmprime en Suisse

IS0 657-2 : 1989 (E)

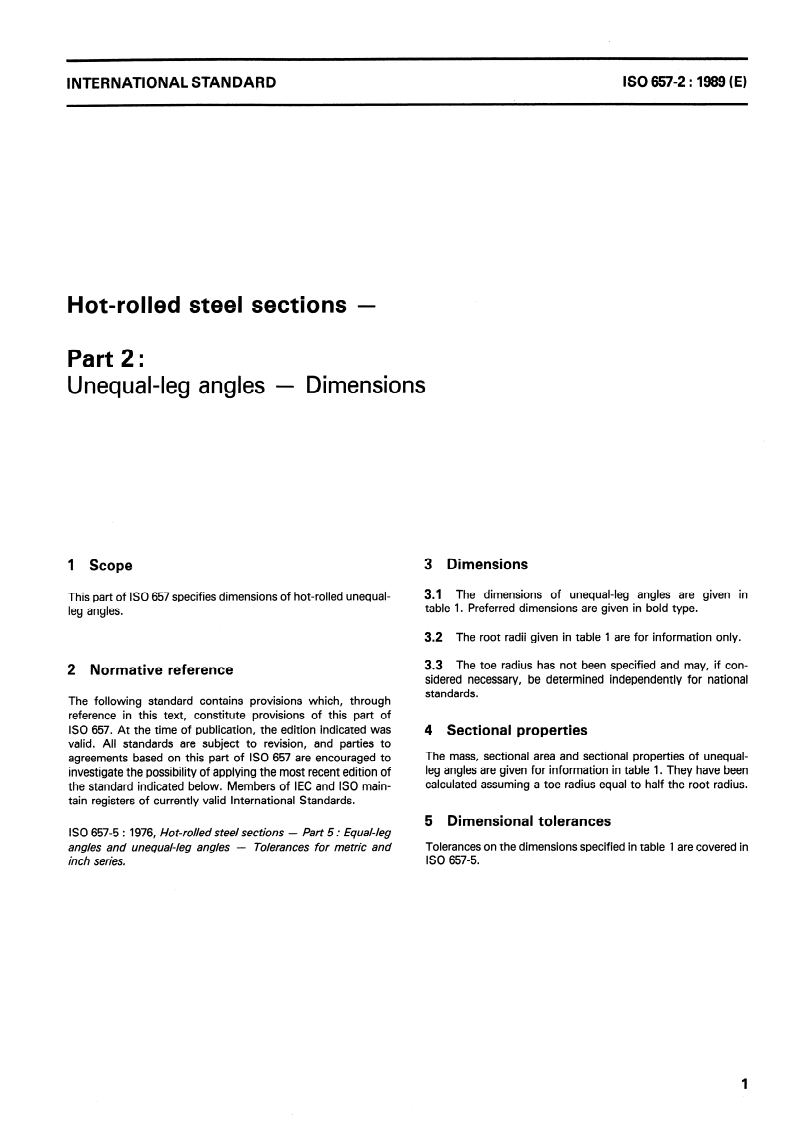

INTERNATIONAL STANDARD
Hot-rolled steel sections -
Part 2:
Unequal-leg angles - Dimensions
1 Scope 3 Dimensions
3.1 The dimensions of unequal-leg angles are given in
This part of IS0 657 specifies dimensions of hot-rolled unequal-
table 1. Preferred dimensions are given in bold type.
leg angles.
3.2 The root radii given in table 1 are for information only.
3.3 The toe radius has not been specified and may, if con-
2 Normative reference
sidered necessary, be determined independently for national
standards.
The following standard contains provisions which, through
reference in this text, constitute provisions of this part of
IS0 657. At the time of publication, the edition indicated was
4 Sectional properties
valid. All standards are subject to revision, and parties to
The mass, sectional area and sectional properties of unequal-
agreements based on this part of IS0 657 are encouraged to
leg angles are given for information in table 1. They have been
investigate the possibility of applying the most recent edition of
calculated assuming a toe radius equal to half the root radius.
the standard indicated below. Members of IEC and IS0 main-
tain registers of currently valid International Standards.
5 Dimensional tolerances
IS0 657-5 : 1976, Hot-rolled steel sections - Part 5 : Equal-leg
Tolerances on the dimensions specified in table 1 are covered in
angles and unequal-leg angles - Tolerances for metric and
inch series. IS0 657-5.
r toe
t
froot
ii-
toe

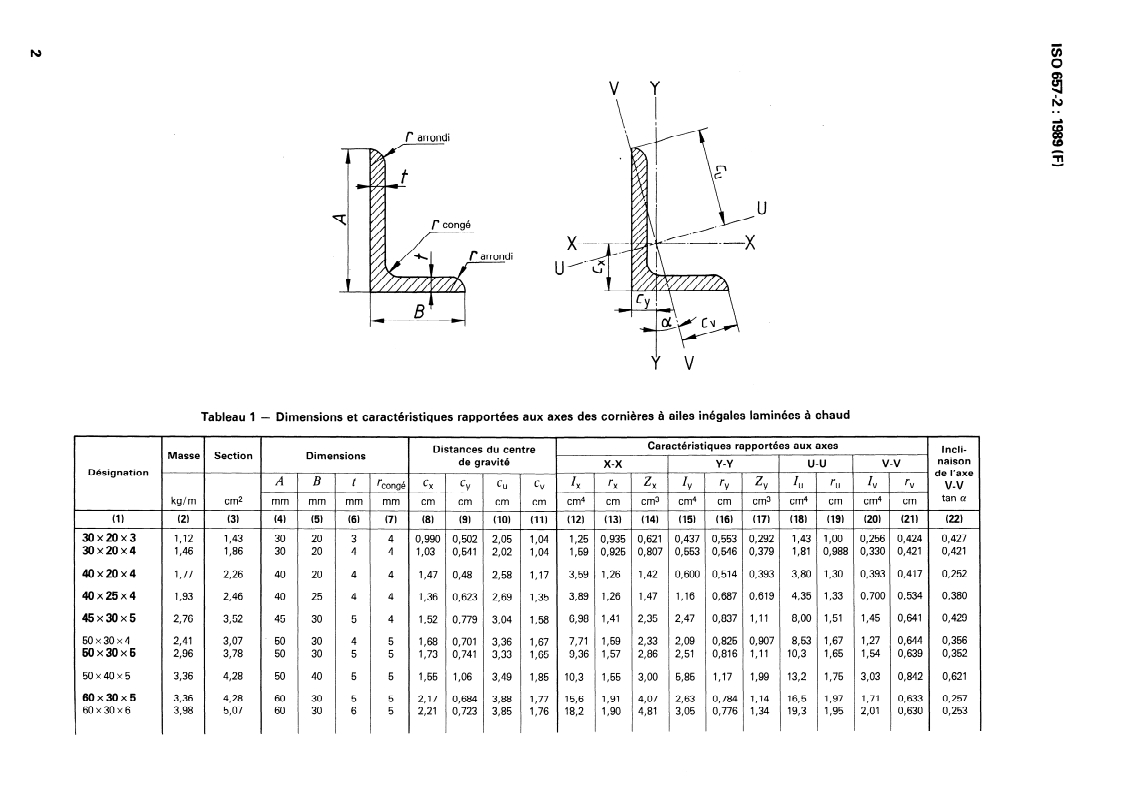

Table 1 - Dimensions and sectional properties of hot-rolled unequal-leg angles
Sectional properties about axes
Sectional Distances of centre L
lncli-
Dimensions r
Mass
of gravity
area nation
x-x Y-Y u-u v-v
r
T
.
Designation of v-v
B
A t
I, TX 4c
rroot CX CU Cv I, Cl I, hi
5 Iv 5 %
axis
tan a
mm mm mm mm cm cm cm cm cm4 cm cm3 cm4 cm cm3
kg/m cm* cm4 cm cm4 cm
(4) (5) (6) (7) (8) (9) (IO) (11) (12) (13) (14) (15) (16) (17) (18)
(I) (2) (3) (19) (20) (21) (22)
4 0,502 2,05 I,04 I,25 0,935 0,621 0,437
30x20~3 I,12 I,43 30 20 3 0,990 0,553 0,292 I,43 1 ,oo 0,256 0,424 0,427
20 4 4 1,03 0,541 2,02 I,04 I,59 0,925 0,807 0,553 0,546 0,379
30x20~4 I,46 I,86 30 I,81 0,988 0,330 0,421 0,421
20 4 4 I,47 I,17 3,59 I,26 I,42 0,600 0,514 0,393 3,80 I,30
40x20~4 I,77 2,26 40 09 29 0,393 0,417 0,252
3,89 I,26 I,47
I,93 2,46 40 25 4 4 I,36 0,623 2,69 I,35 I,16 0,687 0,619 4,35 I,33 0,700
...

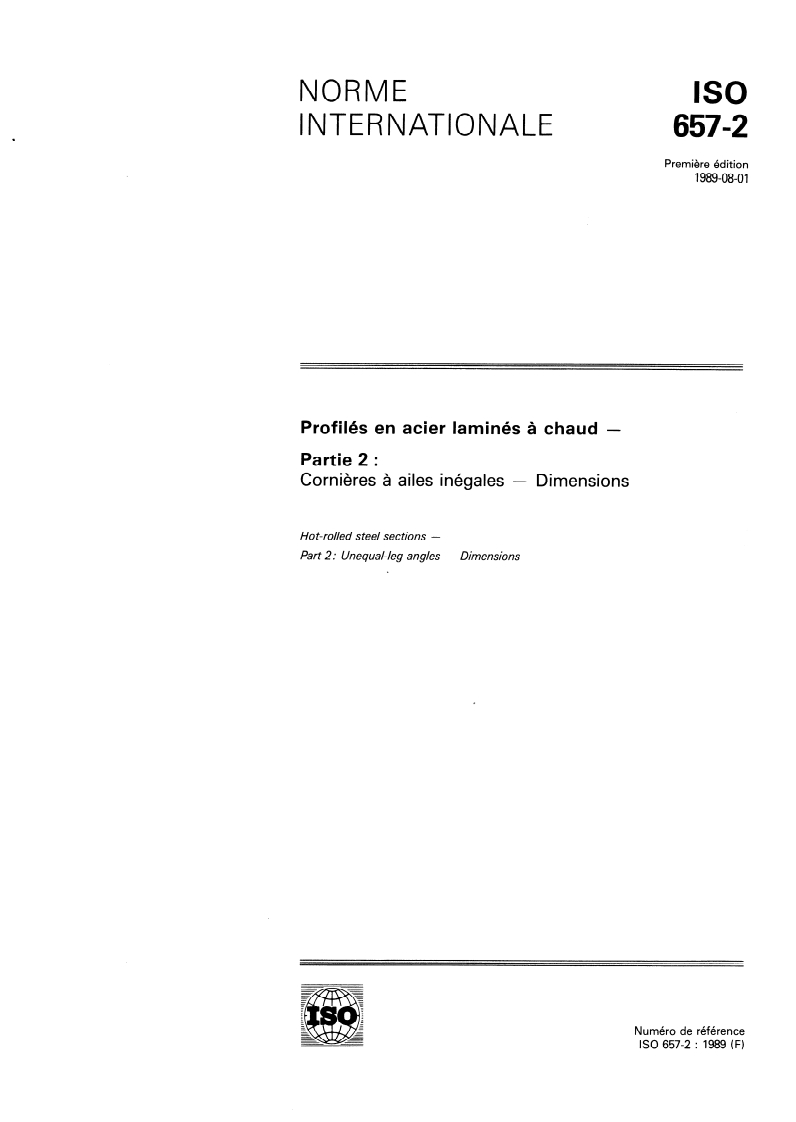

NORME
ISO
INTERNATIONALE 657-2
Première édition
1989-08-01
Profilés en acier laminés à chaud -
Partie 2 :
Cornières à ailes inégales - Dimensions
Ho t-rolled s tee/ sections -
Part 2: Unequal-leg angles - Dimensions
Numéro de référence
ISO 657-Z : 1989 (FI
ISO 657-2 : 1989 (F)

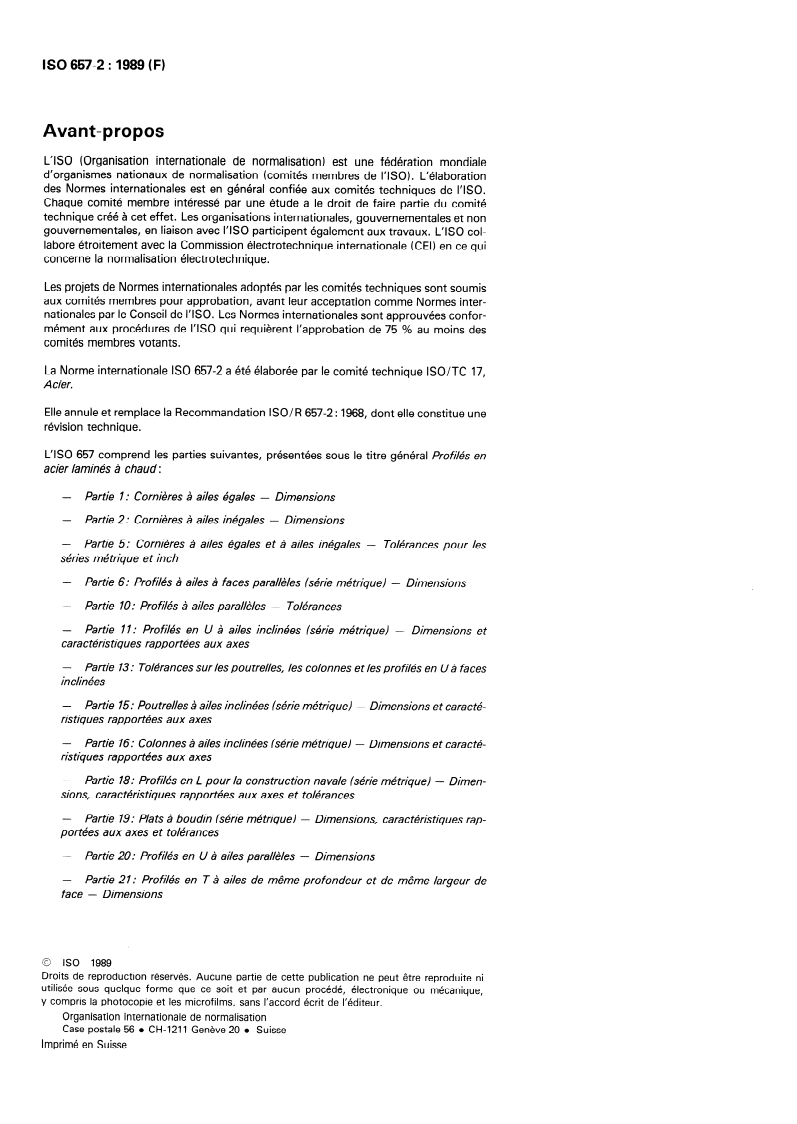

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 657-2 a été élaborée par le comité technique ISO/TC 17,
Acier.
Elle annule et remplace la Recommandation ISO/R 657-2 : 1968, dont elle constitue une
révision technique.
L’ISO 657 comprend les parties suivantes, présentées sous le titre général Profilés en
acier laminés à chaud:
-
Partie 7: Cornières à ailes égales - Dimensions
- Partie 2: Cornières à ailes inégales - Dimensions
- Partie 5: Cornières à ailes et à ailes inégales - Tolérances pour les
séries métrique et inch
Partie 6: Prohlés à ailes à faces parallèles (série métrique) - Dimensions
- Partie 70: Profilés à ailes parallèles - Tolérances
Uà ailes inclinées (série métrique) - Dimensions et
- Partie 7 7: Profilés en
carat téris tiques rapportées aux axes
- Partie 73: Tolérances sur les poutrelles, les colonnes et les profilés en U à faces
inclinées
- Partie 75: Poutrelles à ailes inclinées (série métrique) - Dimensions et carat té-
ristiques rapportées aux axes
inclinées Dimensions et carat té-
- Partie 76: Colonnes à ailes (série métrique) -
ristiques rapportées aux axes
- Partie 78: Profilés en L pour la construction navale (série métrique) - Dimen-
sions, carat téris tiques rapportées aux axes et tolérances
- Partie 79: Plats à boudin (série métrique) - Dimensions, carat téris tiques rap-
tolérances
portées aux axes et
Partie 20: Profilés en U à ailes parallèles - Dimensions
- Partie 27 : Profilés en T à ailes de même profondeur et de même largeur de
face - Dimensions
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ISO 657-2 : 1989 (F)

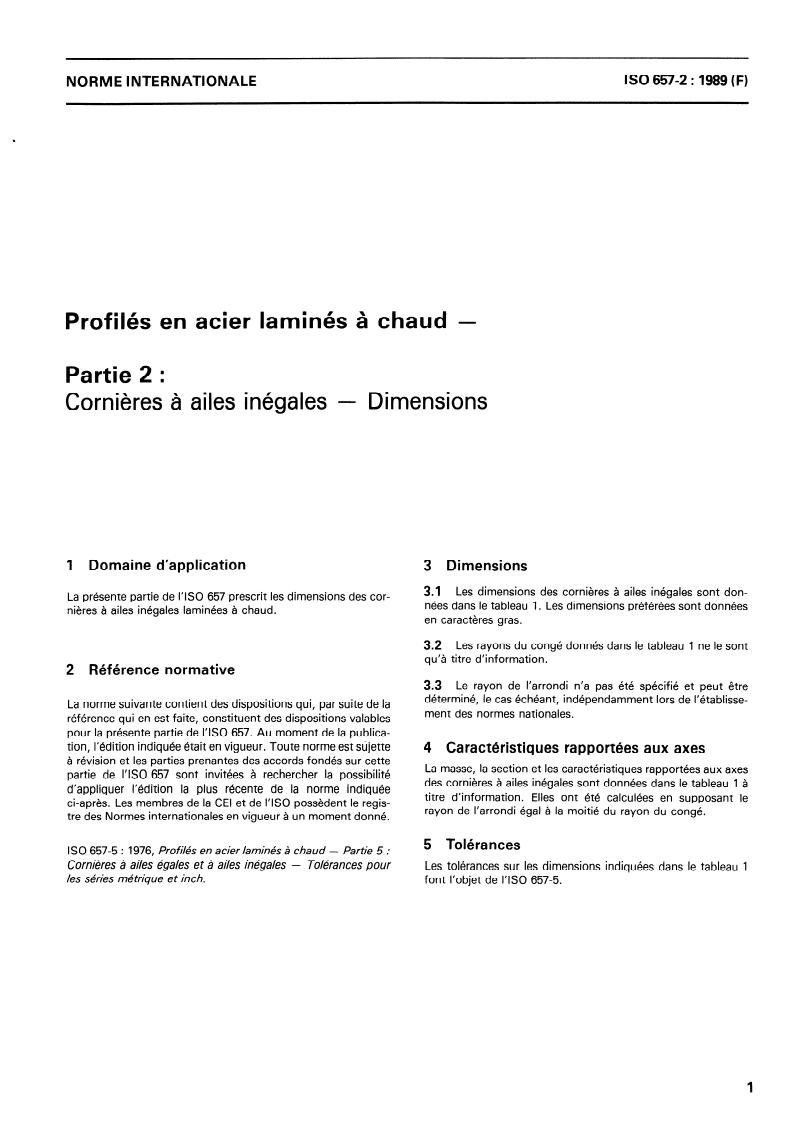

NORME INTERNATIONALE
Profilés en acier laminés à chaud -
Partie 2 :
Cornières à ailes inégales - Dimensions
1 Domaine d’application 3 Dimensions
3.1 Les dimensions des cornières à ailes inégales sont don-
La présente partie de I’ISO 657 prescrit les dimensions des cor-
nées dans le tableau 1. Les dimensions préférées sont données
nières à ailes inégales laminées à chaud.
en caractères gras.
3.2 Les rayons du congé donnés dans le tableau 1 ne le sont
qu’à titre d’information.
2 Référence normative
3.3 Le rayon de l’arrondi n’a pas été spécifié et peut être
déterminé, le cas échéant, indépendamment lors de I’établisse-
La norme suivante contient des dispositions qui, par suite de la
ment des normes nationales.
référence qui en est faite, constituent des dispositions valables
pour la présente partie de I’ISO 657. Au moment de la publica-
tion, l’édition indiquée était en vigueur. Toute norme est süjette
4 Caractéristiques rapportées aux axes
à révision et les parties prenantes des accords fondés sur cette
La masse, la section et les caractéristiques rapportées aux axes
partie de I’ISO 657 sont invitées à rechercher la possibilité
des cornières à ailes inégales sont données dans le tableau 1 à
d’appliquer l’édition la plus récente de la norme indiquée
titre d’information. Elles ont été calculées en supposant le
ci-après. Les membres de la CEI et de I’ISO possèdent le regis-
rayon de l’arrondi égal à la moitié du rayon du congé.
tre des Normes internationales en vigueur à un moment donné.
5 Tolérances
ISO 657-5 : 1976, Profilés en acier laminés à chaud - Partie 5 :
Cornières à ailes égales et à ailes inégales - Tolérances pour Les tolérances sur les dimensions indiquées dans le tableau 1
les séries métrique et inch.
font l’objet de I’ISO 657-5.
r arrondi
arrondi
Tableau 1 - Dimensions et caractéristiques rapportées aux axes des cornières à ailes inégales laminées à chaud
Caractéristiques rapportées aux axes
Distances du centre
Incli-
Masse Section
Dimensions
naison
de gravité
Y-Y u-u v-v
x-x
T r r
Désignation
de l’axe
A B t
rcongé I, TX zx I, TU I, hl
CU CV Iv 5 % v-v
cY
tan a
cm* mm cm3 cm4 cm cm4 cm
kg/m mm mm mm cm cm cm cm cm4 cm cm3 cm4 cm
(1) (2) (3) (4) (19) (20) (21) cm
(5) (6) (7) (8) (9) (10) (II) (12) (13) (14) (15) (16) (17) (18)
30X20X3 1,12 30 20 1‘00 0,256 0,424 0,427
193 3 4 0,990 0,502 2,05 1,04 1,25 0,935 0,621 0,437 0,553 0,292 1,43
30x20~4 l,86 30 20 4 4 1,03 0,541 2,02 1,59 0,925 0,807 0,553 0,546 0,379 1,81 0,988 0,330 0,421 0,421
196 1,04
0,417
40x20~4 l,77 2,26 40 20 4 4 l,47 3,59 1,26 1,42 0,600 0,514 0,393 3,80 1,30 0,393 0,252
l,l7
O,@ 29
1,16 4,35 1,33 0,700 0,534 0,380
40x25~4 1,93 2,46 40 25 4 4 1,36 0,623 2,69 3,89 1,26 l,47 0,687 0,619
1,35
45X30X5 2,76 3,52 45 6,98 1,41 2,35 2,47 0,837 1,ll 8,00 1,51 1,45 0,641 0,429
30 5 4 1,52 0,779 3,04
50X30X4 2,41 3,07 50 30 4 5 1,68 0,701 7,7l 1,59 2,33 2,09 0,825 0,907 8,53 1,67 1,27 0,356
3,36 1,67 0164-4
50X30X5 2,96 3,78 50 30 2,51 0,816 1,ll 10,3 1,65 0,639 0,352
5 5 l,73 0,741 3,33 1,65 9,36 1,57 2,86 1s
50X40X5 3,36 4,28 50 40 5 5 1,55 1,06 l,l7 1,99 13,2 1,75 3,03 0,842 0,621
3,49 1,85 10,3 1,55 3,00 5,85
60X30X5
3,36 4,28 60 30 5 5 2,17 0,684 4,77 15,6 1,91 4,07 2,63 0,784 1,14 16,5 1,97 1,71 0,633 0,257
3#3
60x30~6 3,98 5,07 60 30 6 19,3 2,Ol 0,630 0,253
5 2,21 0,723 3,85 A,76 18,2 1,90 4,81 3,05 0,776 1,34 1,95

Tableau 1 - Dimensions et caractéristiques rapportées aux axes des cornières à ailes inégales laminées à chaud (suite)
Caractéristiques rapportées aux axes
Incli-
Distances du centre
Masse Section Dimensions
T
de gravité naison
x-x Y-Y
r
r
T
Désignation de l’axe
A B
t
I, TX zx 4.l TV
rcongé CX CU CV 4 5 V-V
%
tan a
kglm cm2 mm mm mm mm cm cm cm cm cm4 cm cm3 cm4 cm cm3 cm4 cm
(13) (16)
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (14) (15) (17) (18) (21) m
60X40X5 4,79 17,2 1,89 4,25 6,ll 1,13 2,02 19,7 0,86 0,434
3,76 60 40 5 6 1,96 0,972 4,lO 2,11
20,l 1,88 5,03 7,12 1,12 2,38 23,l 0,855 0,431
60x40~6 4,46 5,68 60 40 6 6 2,00 1 ,Ol 4,08 2,lO
21,7 1,86 5,22 13,7 1,47 3,73 28,5 2,13 1,04 0,677
60x50~6 4,93 6,28 60 50 6 6 1,34 4,20 684
l,M 2z
27,7 1,84 6‘77 17,3 1,45 36,2 2,lO
60x50~8 8,20 60 50 8 6 1,91 1,42 4,18 2,24 4,84 8,81 1,04 0,672
23,2 2,05 5,14 Il,9 1,47 3,19 28,8 2,28 6,32 1,07 0,577
65X50X5 4,35 65 50 5 6 1,99 1,25 4,53 2,39
27,2 2,03 14,0 1,46
...

NORME
ISO
INTERNATIONALE 657-2
Première édition
1989-08-01
Profilés en acier laminés à chaud -
Partie 2 :
Cornières à ailes inégales - Dimensions
Ho t-rolled s tee/ sections -
Part 2: Unequal-leg angles - Dimensions
Numéro de référence
ISO 657-Z : 1989 (FI
ISO 657-2 : 1989 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 657-2 a été élaborée par le comité technique ISO/TC 17,
Acier.
Elle annule et remplace la Recommandation ISO/R 657-2 : 1968, dont elle constitue une
révision technique.
L’ISO 657 comprend les parties suivantes, présentées sous le titre général Profilés en
acier laminés à chaud:
-
Partie 7: Cornières à ailes égales - Dimensions
- Partie 2: Cornières à ailes inégales - Dimensions
- Partie 5: Cornières à ailes et à ailes inégales - Tolérances pour les
séries métrique et inch
Partie 6: Prohlés à ailes à faces parallèles (série métrique) - Dimensions
- Partie 70: Profilés à ailes parallèles - Tolérances
Uà ailes inclinées (série métrique) - Dimensions et
- Partie 7 7: Profilés en
carat téris tiques rapportées aux axes
- Partie 73: Tolérances sur les poutrelles, les colonnes et les profilés en U à faces
inclinées
- Partie 75: Poutrelles à ailes inclinées (série métrique) - Dimensions et carat té-
ristiques rapportées aux axes
inclinées Dimensions et carat té-
- Partie 76: Colonnes à ailes (série métrique) -
ristiques rapportées aux axes
- Partie 78: Profilés en L pour la construction navale (série métrique) - Dimen-
sions, carat téris tiques rapportées aux axes et tolérances
- Partie 79: Plats à boudin (série métrique) - Dimensions, carat téris tiques rap-
tolérances
portées aux axes et
Partie 20: Profilés en U à ailes parallèles - Dimensions
- Partie 27 : Profilés en T à ailes de même profondeur et de même largeur de
face - Dimensions
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ISO 657-2 : 1989 (F)
NORME INTERNATIONALE
Profilés en acier laminés à chaud -
Partie 2 :
Cornières à ailes inégales - Dimensions
1 Domaine d’application 3 Dimensions
3.1 Les dimensions des cornières à ailes inégales sont don-
La présente partie de I’ISO 657 prescrit les dimensions des cor-
nées dans le tableau 1. Les dimensions préférées sont données
nières à ailes inégales laminées à chaud.
en caractères gras.
3.2 Les rayons du congé donnés dans le tableau 1 ne le sont
qu’à titre d’information.
2 Référence normative
3.3 Le rayon de l’arrondi n’a pas été spécifié et peut être
déterminé, le cas échéant, indépendamment lors de I’établisse-
La norme suivante contient des dispositions qui, par suite de la
ment des normes nationales.
référence qui en est faite, constituent des dispositions valables
pour la présente partie de I’ISO 657. Au moment de la publica-
tion, l’édition indiquée était en vigueur. Toute norme est süjette
4 Caractéristiques rapportées aux axes
à révision et les parties prenantes des accords fondés sur cette
La masse, la section et les caractéristiques rapportées aux axes
partie de I’ISO 657 sont invitées à rechercher la possibilité
des cornières à ailes inégales sont données dans le tableau 1 à
d’appliquer l’édition la plus récente de la norme indiquée
titre d’information. Elles ont été calculées en supposant le
ci-après. Les membres de la CEI et de I’ISO possèdent le regis-
rayon de l’arrondi égal à la moitié du rayon du congé.
tre des Normes internationales en vigueur à un moment donné.
5 Tolérances
ISO 657-5 : 1976, Profilés en acier laminés à chaud - Partie 5 :
Cornières à ailes égales et à ailes inégales - Tolérances pour Les tolérances sur les dimensions indiquées dans le tableau 1
les séries métrique et inch.
font l’objet de I’ISO 657-5.
r arrondi
arrondi
Tableau 1 - Dimensions et caractéristiques rapportées aux axes des cornières à ailes inégales laminées à chaud
Caractéristiques rapportées aux axes
Distances du centre
Incli-
Masse Section
Dimensions
naison
de gravité
Y-Y u-u v-v
x-x
T r r
Désignation
de l’axe
A B t
rcongé I, TX zx I, TU I, hl
CU CV Iv 5 % v-v
cY
tan a
cm* mm cm3 cm4 cm cm4 cm
kg/m mm mm mm cm cm cm cm cm4 cm cm3 cm4 cm
(1) (2) (3) (4) (19) (20) (21) cm
(5) (6) (7) (8) (9) (10) (II) (12) (13) (14) (15) (16) (17) (18)
30X20X3 1,12 30 20 1‘00 0,256 0,424 0,427
193 3 4 0,990 0,502 2,05 1,04 1,25 0,935 0,621 0,437 0,553 0,292 1,43
30x20~4 l,86 30 20 4 4 1,03 0,541 2,02 1,59 0,925 0,807 0,553 0,546 0,379 1,81 0,988 0,330 0,421 0,421
196 1,04
0,417
40x20~4 l,77 2,26 40 20 4 4 l,47 3,59 1,26 1,42 0,600 0,514 0,393 3,80 1,30 0,393 0,252
l,l7
O,@ 29
1,16 4,35 1,33 0,700 0,534 0,380
40x25~4 1,93 2,46 40 25 4 4 1,36 0,623 2,69 3,89 1,26 l,47 0,687 0,619
1,35
45X30X5 2,76 3,52 45 6,98 1,41 2,35 2,47 0,837 1,ll 8,00 1,51 1,45 0,641 0,429
30 5 4 1,52 0,779 3,04
50X30X4 2,41 3,07 50 30 4 5 1,68 0,701 7,7l 1,59 2,33 2,09 0,825 0,907 8,53 1,67 1,27 0,356
3,36 1,67 0164-4
50X30X5 2,96 3,78 50 30 2,51 0,816 1,ll 10,3 1,65 0,639 0,352
5 5 l,73 0,741 3,33 1,65 9,36 1,57 2,86 1s
50X40X5 3,36 4,28 50 40 5 5 1,55 1,06 l,l7 1,99 13,2 1,75 3,03 0,842 0,621
3,49 1,85 10,3 1,55 3,00 5,85
60X30X5
3,36 4,28 60 30 5 5 2,17 0,684 4,77 15,6 1,91 4,07 2,63 0,784 1,14 16,5 1,97 1,71 0,633 0,257
3#3
60x30~6 3,98 5,07 60 30 6 19,3 2,Ol 0,630 0,253
5 2,21 0,723 3,85 A,76 18,2 1,90 4,81 3,05 0,776 1,34 1,95

Tableau 1 - Dimensions et caractéristiques rapportées aux axes des cornières à ailes inégales laminées à chaud (suite)
Caractéristiques rapportées aux axes
Incli-
Distances du centre
Masse Section Dimensions
T
de gravité naison
x-x Y-Y
r
r
T
Désignation de l’axe
A B
t
I, TX zx 4.l TV
rcongé CX CU CV 4 5 V-V
%
tan a
kglm cm2 mm mm mm mm cm cm cm cm cm4 cm cm3 cm4 cm cm3 cm4 cm
(13) (16)
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (14) (15) (17) (18) (21) m
60X40X5 4,79 17,2 1,89 4,25 6,ll 1,13 2,02 19,7 0,86 0,434
3,76 60 40 5 6 1,96 0,972 4,lO 2,11
20,l 1,88 5,03 7,12 1,12 2,38 23,l 0,855 0,431
60x40~6 4,46 5,68 60 40 6 6 2,00 1 ,Ol 4,08 2,lO
21,7 1,86 5,22 13,7 1,47 3,73 28,5 2,13 1,04 0,677
60x50~6 4,93 6,28 60 50 6 6 1,34 4,20 684
l,M 2z
27,7 1,84 6‘77 17,3 1,45 36,2 2,lO
60x50~8 8,20 60 50 8 6 1,91 1,42 4,18 2,24 4,84 8,81 1,04 0,672
23,2 2,05 5,14 Il,9 1,47 3,19 28,8 2,28 6,32 1,07 0,577
65X50X5 4,35 65 50 5 6 1,99 1,25 4,53 2,39
27,2 2,03 14,0 1,46
...
