ISO 657-18:1980

Hot-rolled steel sections - Part 18: L sections for shipbuilding (metric series) - Dimensions, sectional properties and tolerances

Gives the designation of L sections in an example and the dimensions and sectional properties in a figure and a table. Includes tolerances on height of web and width of flange, on web thickness, on flange thickness as well as the maximum permissible camber, the out-of-square, the tolerances on flatness and on length.

Profilés en acier laminés à chaud — Partie 18: Profilés en L pour la construction navale (série métrique) — Dimensions, caractéristiques rapportées aux axes et tolérances

General Information

• Status: Published
• Publication Date: 31-Jan-1980
• ICS: 47.020.05 - Materials and components for shipbuilding
• ICS: 77.140.70 - Steel profiles
• Technical Committee: ISO/TC 17/SC 3 - Steels for structural purposes
• Drafting Committee: ISO/TC 17/SC 3 - Steels for structural purposes
• Current Stage: 9093 - International Standard confirmed
• Start Date: 22-Aug-2023
• Completion Date: 13-Dec-2025

Overview

ISO 657-18:1980 specifies dimensions, sectional properties and dimensional tolerances for hot-rolled steel L sections (metric series) for shipbuilding. The standard gives a designation system (L followed by web height H, flange width B, web thickness t and flange thickness T - e.g., L250 x 90 x 9 x 13), and provides tabulated dimensions, area, centroid, moments of inertia and mass per metre for commonly used L profiles.

Key topics and technical requirements

• Designation and metric series: Profiles are designated as L H x B x t x T (example shown in the standard).
• Dimensions & sectional properties: Table 1 lists standard sizes and sectional properties (area, centroid location, moment of inertia, mass per m) for shipbuilding L sections.
• Dimensional tolerances:
  • Height of web (H) and width of flange (B): tolerances are given in a millimetre table (values depend on H/B ranges).
  • Web thickness (t): tolerance specified in clause 4.2 of the standard.
  • Flange thickness (T): tolerances provided in Table 3 (by thickness ranges, with positive and negative limits).
  • Length tolerance: a standard tolerance on length is specified; tighter tolerances may be agreed between purchaser and supplier.
• Geometric tolerances:
  • Camber: maximum permissible camber measured over the full length is 0.5% of L.
  • Out-of-square: legs must be perpendicular within a maximum deviation of 2.5% of B (measured at the shorter leg end).
  • Flatness: tolerance on web flatness is subject to purchaser-manufacturer agreement and measured using a steel straightedge as shown in the standard’s figure.

Practical applications and users

• Primary users: shipbuilders, structural engineers, naval architects, steel fabricators and quality inspectors.
• Use cases:
  • Selecting standard L sections for hull framing, brackets, stiffeners and other shipbuilding structures.
  • Ensuring compatibility between supplier deliveries and shipyard design tolerances.
  • Verifying material for fabrication, welding preparation and structural calculations using the provided sectional properties.
  • Contract specification: buyers and manufacturers use the dimensional and tolerance rules to define acceptance criteria and inspection methods.

Related standards

• ISO 657 (other parts) - the broader series covering hot-rolled steel sections.
• Consult ISO TC 17 (Steel) publications for complementary guidance on steel product specifications and testing.

Keywords: ISO 657-18:1980, hot-rolled steel L sections, shipbuilding, dimensions, sectional properties, tolerances, metric series, camber, out-of-square, flatness.

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON*ME))(GIYHAPOAHAR OPTAHkl3AL&lR f-l0 CTAH~APTbl3ALWl.ORGANlSATlON INTERNATIONALE DE F;IORMALISATiON
Hot-rolled steel sections -
Part 18 I L sections for shipbuilding (metric series) -
Dimensions, sectional properties and tolerances
Profilks en acier lamin 2 chaud -
Partie 78 : Profilb en L pour la construction navale fsbrie mbtrique) - Dimensions, caract&istiques rapportkes aux axes et
tokrances
First edition - 1980-02-15
UDC 669.14-423 : 629.12 Ref. No. IS0 657/18-1980 (E)
Descriptors : metal sections, steel products, hot rolled products, shipbuilding, sectional properties, dimensions, dimensional tolerances
Price based on 4 pages
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 member bodies). The work of developing
International Standards is carried out through IS0 technical committees. Every
member body interested in a subject for which a technical committee has been set
up has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated
to the member bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 657/18 (formerly lSO/DlS 4973) was developed by
Technical Committee lSO/TC 17, Steel, and was circulated to the member bodies
in January 1978.
It has been approved by the member bodies of the following countries :
Belgium India Norway
Bulgaria Iran Romania
Canada Ireland South Africa, Rep. of
Czechoslovakia Italy Spain
Denmark Korea, Dem. P. Rep. of Sweden
Egypt, Arab Rep. of Korea, Rep. of Switzerland
Finland Mexico Turkey
France
Netherlands United Kingdom
Germany, F.R. New Zealand
USSR
The member bodies of the following countries expressed disapproval of the
document on technical grounds :
Japan
USA
0 International Organization for Standardization, 1980 l
Printed in Switzerland
INTERNATIONAL STANDARD
IS0 657/18-1980 (E)
Hot-rolled steel sections -
Part 18 I L sections for shipbuilding (metric series) -
Dimensions, sectional properties and tolerances
1 SCOPE AND FIELD OF APPLICATION
This International Standard specifies dimensions, sectional properties and dimensional tolerances for metric series hot-rolled
steel L sections for shipbuilding.
2 DESIGNATION
Hot-rolled steel L sections for shipbuilding shall be designated by the letter L followed by the height of the web, H, the
width of the flange, B, the thickness of the web, t, and the thickness of the flange, T.
Example: L25Ox 90x 9x 13
IS0 6
...

Norme internationale 657118
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME>YtiAPO~HAR OPTAHM3A~l/lR l-l0 CTAH,QAPTbl3Al#lWORGANlSATlON INTERNATIONALE DE NORMALISATION
Profilés en acier laminé à chaud -
Partie 18 : Profilés en L pour la construction navale (série
métrique) - Dimensions, caractéristiques rapportées aux
axes et tolérances
Hot-rolled steel sections -
Part 18 : L sections for shipbuilding (metric series) - Dimensions, sectional properties and tolerances
Première édition - 1980-02-15
CDU 669.14-423 : 629.12 Réf. n* : ISO 657/18-1980 (F)
Descripteurs : profilé métallique, produit en acier, produit laminé à chaud,, construction navale, caractéristique rapportée aux axes, dimension,
tolérance de dimension
Prix basé sur 4 pages
AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale ISO 657/18 (anciennement ISO/DIS 4973) a été élaborée
par le comité technique lSO/rC 17, Acier, et a été soumise aux comités membres
en janvier 1978.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne Nouvelle-Zélande
Finlande Pays-Bas
Allemagne, R.F.
Belgique France Roumanie
Bulgarie Inde Royaume-Uni
Canada Iran Suède
Corée, Rép. dém. p. de Irlande Suisse
Corée, Rép. de Italie Tchécoslovaquie
Mexique Turquie
Danemark
Norvège
Égypte, Rép. arabe d’ URSS
membres des pays suivants l’ont désapprouvée pour des raisons
Les comités
techniques :
Japon
USA
0 Organisation internationale de normalisation, 1980 l
Imprimé en Suisse
NORME INTERNATIONALE BO 657/18-1980 (F)
Profilés en acier laminés à chaud -
Partie 18 : Profilés en L pour la construction navale (série
métrique) - Dimensions, caractéristiques rapportées aux
axes et tolérances
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme internationale spécifie les dimensions, les caractéristiques rapportées aux axes et les tolérances dimen-
sionnelles de profilés en L en acier laminés à chaud (série métrique) pour la construction navale.
2 DÉSIGNATION
Les profilés en L en acier laminés à chaud pour la construction navale doivent être désignés par la lettre L suivie de la hauteur
de l’âme (H), la largeur de l’aile (B), l’épaisseur de l’âme (t) et l’épaisseur de l’aile (T).
Exemple:L250x 90x 9x 13
ISO 657/18-1980 (F)
3 DIMENSIONS
Les dimensions des profilés en L sont données dans le tableau 1.
TABLEAU1 - Dimensions et caractéristiques rapportées aux axes
Ce
...

Norme internationale 657118
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME>YtiAPO~HAR OPTAHM3A~l/lR l-l0 CTAH,QAPTbl3Al#lWORGANlSATlON INTERNATIONALE DE NORMALISATION
Profilés en acier laminé à chaud -
Partie 18 : Profilés en L pour la construction navale (série
métrique) - Dimensions, caractéristiques rapportées aux
axes et tolérances
Hot-rolled steel sections -
Part 18 : L sections for shipbuilding (metric series) - Dimensions, sectional properties and tolerances
Première édition - 1980-02-15
CDU 669.14-423 : 629.12 Réf. n* : ISO 657/18-1980 (F)
Descripteurs : profilé métallique, produit en acier, produit laminé à chaud,, construction navale, caractéristique rapportée aux axes, dimension,
tolérance de dimension
Prix basé sur 4 pages

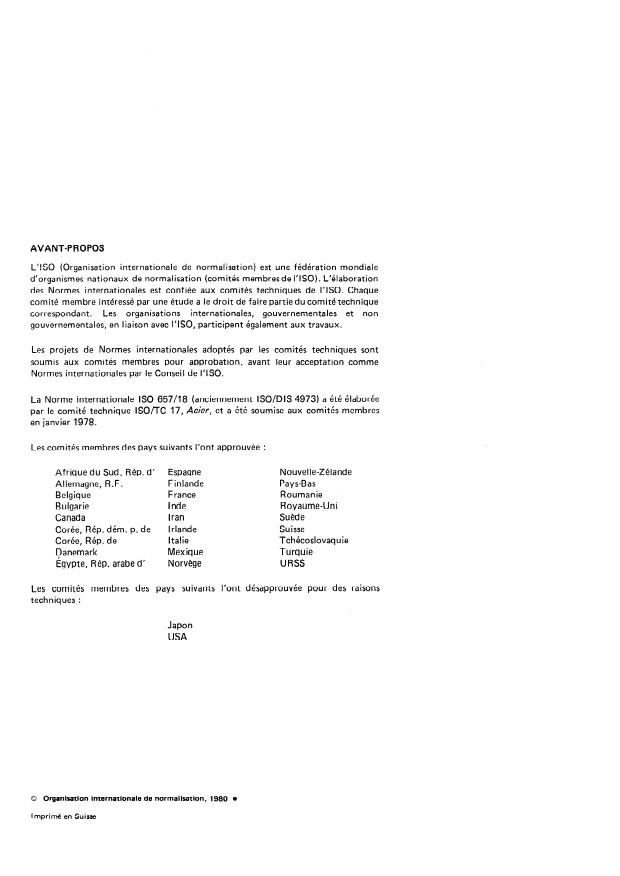

AVANT-PROPOS
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont
soumis aux comités membres pour approbation, avant leur acceptation comme
Normes internationales par le Conseil de I’ISO.
La Norme internationale ISO 657/18 (anciennement ISO/DIS 4973) a été élaborée
par le comité technique lSO/rC 17, Acier, et a été soumise aux comités membres
en janvier 1978.
Les comités membres des pays suivants l’ont approuvée :
Afrique du Sud, Rép. d’ Espagne Nouvelle-Zélande
Finlande Pays-Bas
Allemagne, R.F.
Belgique France Roumanie
Bulgarie Inde Royaume-Uni
Canada Iran Suède
Corée, Rép. dém. p. de Irlande Suisse
Corée, Rép. de Italie Tchécoslovaquie
Mexique Turquie
Danemark
Norvège
Égypte, Rép. arabe d’ URSS
membres des pays suivants l’ont désapprouvée pour des raisons
Les comités
techniques :
Japon
USA
0 Organisation internationale de normalisation, 1980 l
Imprimé en Suisse
NORME INTERNATIONALE BO 657/18-1980 (F)
Profilés en acier laminés à chaud -
Partie 18 : Profilés en L pour la construction navale (série
métrique) - Dimensions, caractéristiques rapportées aux
axes et tolérances
1 OBJET ET DOMAINE D’APPLICATION
La présente Norme internationale spécifie les dimensions, les caractéristiques rapportées aux axes et les tolérances dimen-
sionnelles de profilés en L en acier laminés à chaud (série métrique) pour la construction navale.
2 DÉSIGNATION
Les profilés en L en acier laminés à chaud pour la construction navale doivent être désignés par la lettre L suivie de la hauteur
de l’âme (H), la largeur de l’aile (B), l’épaisseur de l’âme (t) et l’épaisseur de l’aile (T).
Exemple:L250x 90x 9x 13
ISO 657/18-1980 (F)

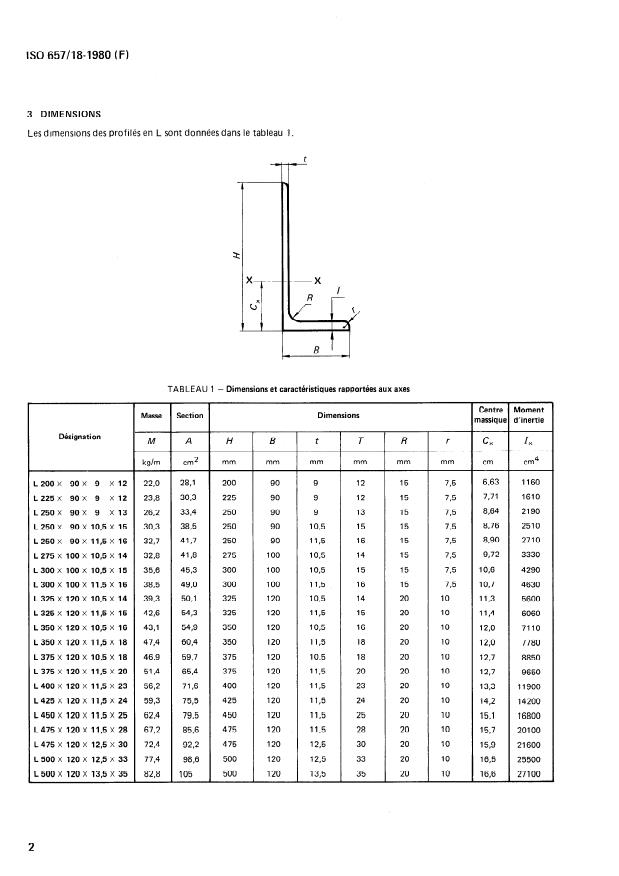

3 DIMENSIONS
Les dimensions des profilés en L sont données dans le tableau 1.
TABLEAU1 - Dimensions et caractéristiques rapportées aux axes
