ISO 11619:2024

Pneumatic fluid power — Polyurethane and polyamide tubings for use primarily in pneumatic installations — Dimensions and specification

This document specifies the requirements for flexible thermoplastic polyurethane and polyamide tubing conveying compressed air, in sizes from 3 mm to 16 mm (1/8 inch to 1/2 inch) outside diameter. Polyurethane tubings are dedicated for use in the temperature range from –20 °C to 60 °C, while polyamide tubings are dedicated for use in the temperature range from −20 °C to 80 °C. Working pressure depends on the tube size, the service temperature (see Table 13 and Table 14) and tubing material (see Table 15 and Table 16).

Transmissions pneumatiques — Tubes en polyuréthane et en polyamide destinés à être utilisés principalement dans des installations pneumatiques — Dimensions et spécifications

Le présent document spécifie les exigences pour les tubes flexibles en polyuréthane thermoplastique et en polyamide transportant de l'air comprimé, pour les dimensions de 3 mm à 16 mm (1/8 in à 1/2 in) de diamètres extérieurs. Les tubes en polyuréthane sont destinés à être utilisés dans une plage de températures de –20 °C à 60 °C, tandis que les tubes en polyamide sont destinés à être utilisés dans une plage de températures de −20 °C à 80 °C. La pression constante d’utilisation dépend de la dimension du tube, de la température de service (voir Tableau 13 et Tableau 14) et du matériau du tube (voir Tableau 15 et Tableau 16).

General Information

• Status: Published
• Publication Date: 22-Jul-2024
• ICS: 23.040.20 - Plastics pipes
• Technical Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Drafting Committee: ISO/TC 131/SC 4 - Connectors and similar products and components
• Current Stage: 6060 - International Standard published
• Start Date: 23-Jul-2024
• Due Date: 01-Feb-2024
• Completion Date: 23-Jul-2024

Relations

• Revises: ISO/TS 11619:2014 - Polyurethane tubing for use primarily in pneumatic installations — Dimensions and specification
• Effective Date: 06-Jun-2022

Standards Content (Sample)

International
Standard
ISO 11619
First edition
Pneumatic fluid power —
2024-07
Polyurethane and polyamide
tubings for use primarily in
pneumatic installations —
Dimensions and specification
Transmissions pneumatiques — Tubes en polyuréthane et en
polyamide destinés à être utilisés principalement dans des
installations pneumatiques — Dimensions et spécifications
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Materials and construction . 1
5 Dimensions and tolerances . 2
5.1 Outside and inside diameters, wall thickness and tolerances .2
5.1.1 Polyurethane tubing .2
5.1.2 Polyamide tubings .3
5.1.3 Length tolerances .4
6 Performance requirements . . 4
6.1 Hydrostatic testing at 23 °C ± 2 °C .4
6.1.1 General .4
6.1.2 Polyurethane tubing hydrostatic testing .4
6.2 Polyamide hydrostatic testing . . .5
6.3 Hydrostatic testing at high temperature .6
6.3.1 General .6
6.3.2 Polyurethane hydrostatic testing .6
6.3.3 Polyamide hydrostatic testing .7
6.4 Maximum working pressure .8
6.4.1 Polyurethane tubing .8
6.4.2 Polyamide tubing .9
6.5 Minimum bend radius .10
6.5.1 Polyurethane tubing bending radius .10
6.5.2 Polyamide tubing bending radius .11
6.6 UV ageing testing . 12
7 Type, routine and production testing .12
8 Marking . .12
9 Recommendations for packing and storage .12
Annex A (normative) Test frequency .13
Bibliography . 14

iii

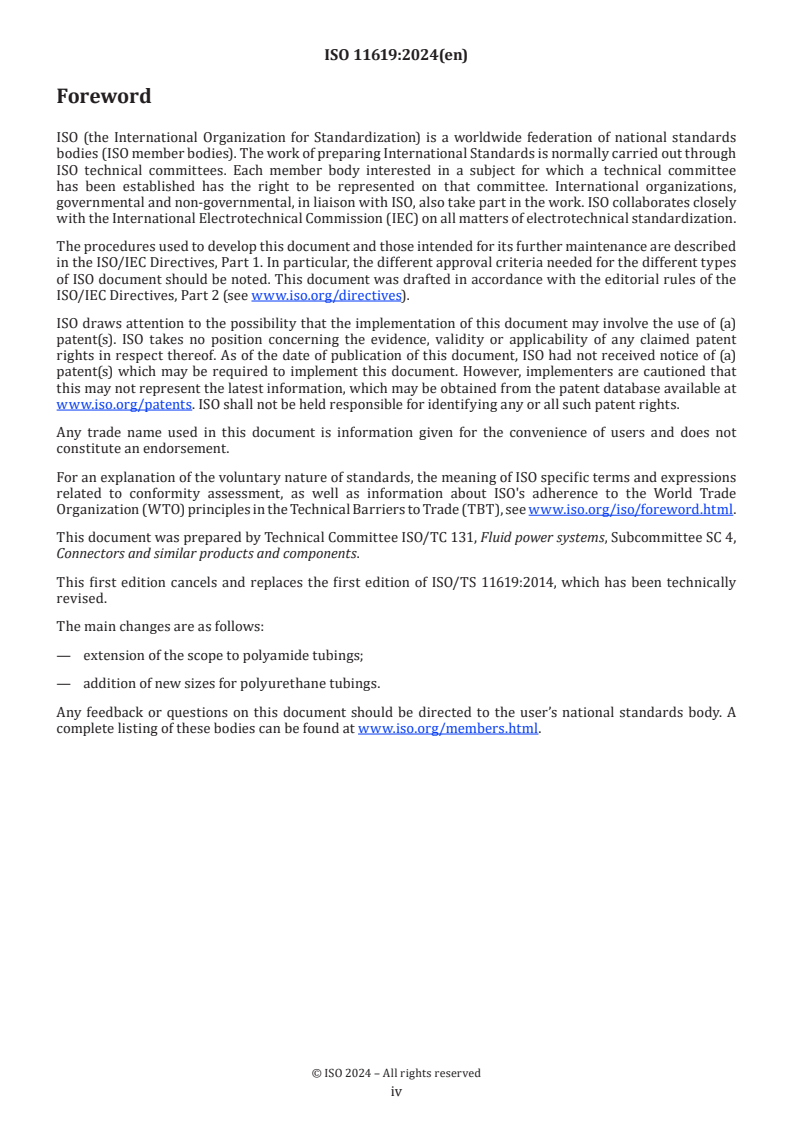

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
This first edition cancels and replaces the first edition of ISO/TS 11619:2014, which has been technically
revised.
The main changes are as follows:
— extension of the scope to polyamide tubings;
— addition of new sizes for polyurethane tubings.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
This document has been prepared to provide minimum acceptable requirements for the satisfactory
performance of thermoplastic polyurethane and polyamide tubing used mainly in pneumatic applications.
The tubing conveys compressed air which controls and powers pneumatic systems.

v
International Standard ISO 11619:2024(en)
Pneumatic fluid power — Polyurethane and polyamide
tubings for use primarily in pneumatic installations —
Dimensions and specification
WARNING — Users of this document should be familiar with normal laboratory practice. This
document does not purport to address all of the safety problems, if any, associated with its use. It
is the responsibility of the user to establish appropriate health and safety practices and to ensure
compliance with any national regulatory conditions.
1 Scope
This document specifies the requirements for flexible thermoplastic polyurethane and polyamide tubing
conveying compressed air, in sizes from 3 mm to 16 mm (1/8 inch to 1/2 inch) outside diameter.
Polyurethane tubings are dedicated for use in the temperature range from –20 °C to 60 °C, while polyamide
tubings are dedicated for use in the temperature range from −20 °C to 80 °C. Working pressure depends
on the tube size, the service temperature (see Table 13 and Table 14) and tubing material (see Table 15 and
Table 16).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and tolerances on
cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-1:2017, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1:
Bending tests at ambient temperature
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Materials and construction
The polyurethane tubing shall be manufactured from polyester or polyether based. For applications where
there is moisture or water present above 40 °C, polyurethane materials with good hydrolysis resistance are
required. The user shall specify this to the supplier of the tubing.
The polyamide tubing shall be manufactured from polyamide such as but not limited to PA12, PA6, etc.

Tubing shall be homogenous and free from surface imperfections. The tubing is extruded and can be
coloured to user requirements.
5 Dimensions and tolerances
5.1 Outside and inside diameters, wall thickness and tolerances
5.1.1 Polyurethane tubing
The outside diameter, inside diameter, wall thickness and tolerances of the tubing shall meet the
requirements given in Table 1 and Table 2.
Table 1 — Metric outside and inside diameters, wall thickness and tolerances
Outside diameter Inside diameter Wall thickness
Minimum Thickness
a a
Diameter Tolerance Diameter Tolerance
a
mm mm mm mm
mm
2 ±0,10 1,20 ±0,10 0,3
3 ±0,10 1,8 ±0,10 0,5
3 ±0,10 2 ±0,10 0,4
4 ±0,10 2,5 ±0,10 0,65
5 ±0,10 3 ±0,10 0,9
+ 0,10
6 ±0,10 4 0,9
- 0,20
+ 0,10
8 ±0,10 5,5 1,15
- 0,20
+ 0,10
8 ±0,10 5,7 1,05
- 0,20
+ 0,10
8 ±0,10 6 0,9
- 0,20
+ 0,10
10 ±0,15 7 1,4
- 0,20
+ 0,10
10 ±0,15 8 0,9
- 0,20
+ 0,10
12 ±0,15 8 1,9
- 0,20
+ 0,10
14 ±0,15 9,5 2,15
- 0,20
+ 0,10
14 ±0,15 9,8 2,0
- 0,20
+ 0,10
14 ±0,15 10,0 1,9
- 0,20
+ 0,10
16 ±0,15 11 2,4
- 0,20
a
Tolerance and limit specified for outside diameter, inside diameter and wall thickness cannot
all be met and coaxiality ensured at the same time.
...

Norme
internationale
ISO 11619
Première édition
Transmissions pneumatiques —
2024-07
Tubes en polyuréthane et en
polyamide destinés à être
utilisés principalement dans des
installations pneumatiques —
Dimensions et spécifications
Pneumatic fluid power — Polyurethane and polyamide tubings
for use primarily in pneumatic installations — Dimensions and
specification
Numéro de référence

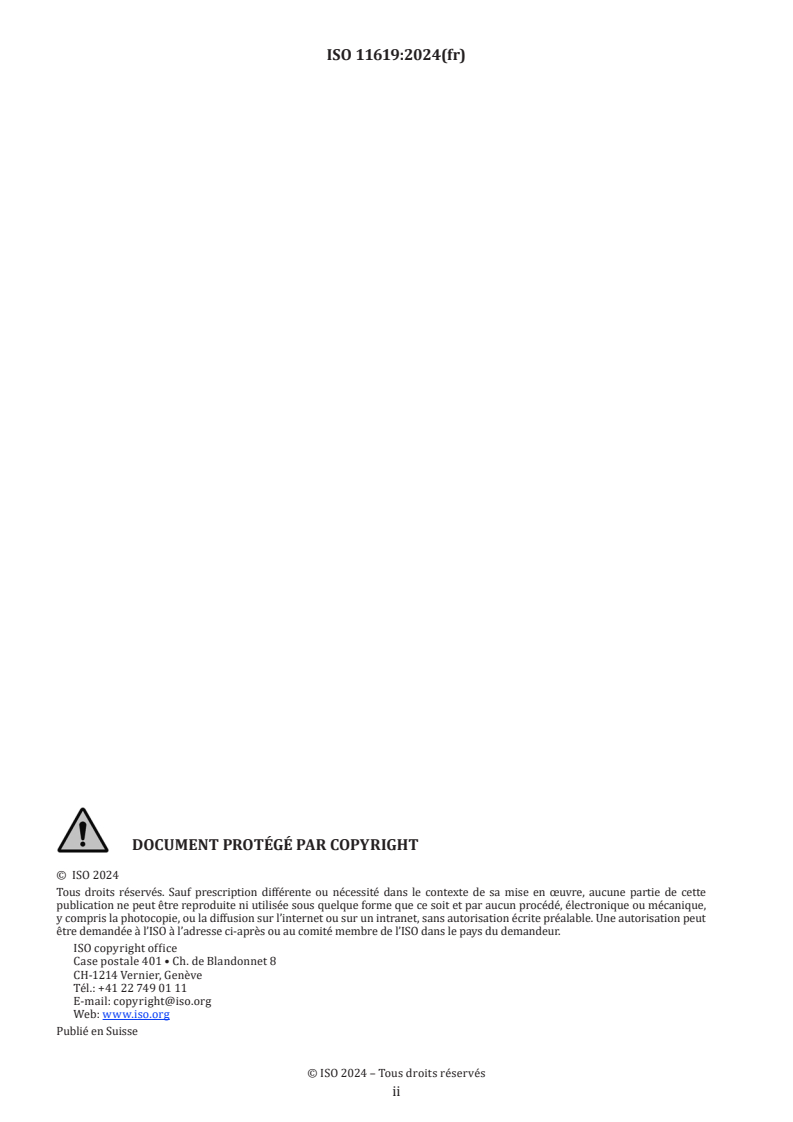

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Matériaux et construction . 2
5 Dimensions et tolérances. 2
5.1 Diamètres extérieurs et intérieurs, épaisseur de paroi et tolérances .2
5.1.1 Tubes en polyuréthane .2
5.1.2 Tubes en polyamide .3
5.1.3 Tolérances sur la longueur.4
6 Exigences de performance . 4
6.1 Essais hydrostatiques à 23 °C ± 2 °C .4
6.1.1 Généralités .4
6.1.2 Essai hydrostatique des tubes en polyuréthane .4
6.2 Essai hydrostatique de polyamide .5
6.3 Essai hydrostatique à haute température .6
6.3.1 Généralités .6
6.3.2 Essai hydrostatique de polyuréthane.6
6.3.3 Essai hydrostatique de polyamide .7
6.4 Pression maximale de service .8
6.4.1 Tubes en polyuréthane .8
6.4.2 Tubes en polyamide .9
6.5 Rayon minimal de courbure .10
6.5.1 Rayon de courbure des tubes en polyuréthane .10
6.5.2 Rayon de courbure des tubes en polyamide .11
6.6 Essai de vieillissement aux rayons ultra-violets . 12
7 Essais de type, de routine et de production .12
8 Marquage .12
9 Recommandations pour l’emballage et le stockage .12
Annexe A (normative) Fréquence d'essai .13
Bibliographie . 14

iii

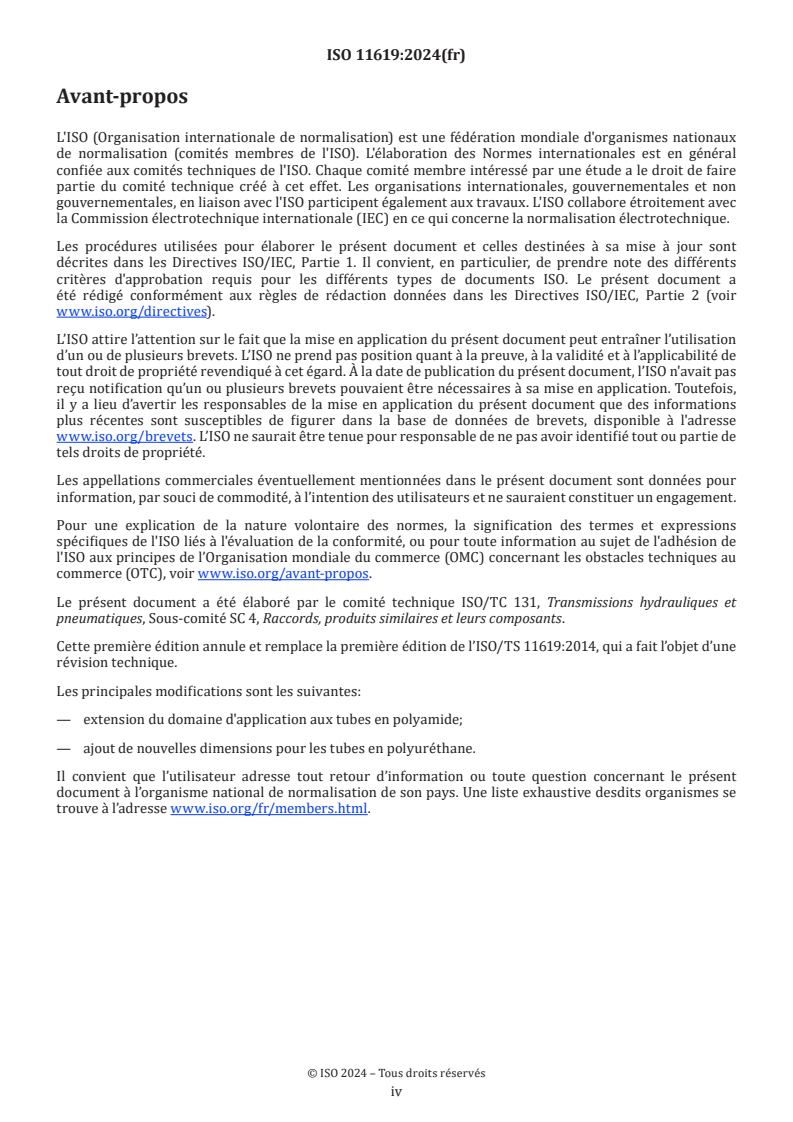

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, Sous-comité SC 4, Raccords, produits similaires et leurs composants.
Cette première édition annule et remplace la première édition de l’ISO/TS 11619:2014, qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— extension du domaine d'application aux tubes en polyamide;
— ajout de nouvelles dimensions pour les tubes en polyuréthane.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Introduction
Le présent document a été préparé pour fournir des exigences minimales acceptables pour une performance
satisfaisante des tubes en polyuréthane thermoplastique et en polyamide utilisés principalement dans les
applications pneumatiques.
Le tube transporte l'air comprimé qui commande et alimente les systèmes pneumatiques.

v
Norme internationale ISO 11619:2024(fr)
Transmissions pneumatiques — Tubes en polyuréthane et en
polyamide destinés à être utilisés principalement dans des
installations pneumatiques — Dimensions et spécifications
AVERTISSEMENT — Il convient que les utilisateurs du présent document connaissent bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. II incombe à l'utilisateur d'établir
des pratiques appropriées en matière d'hygiène et de sécurité, et de s'assurer de la conformité à la
réglementation nationale en vigueur.
1 Domaine d’application
Le présent document spécifie les exigences pour les tubes flexibles en polyuréthane thermoplastique et
en polyamide transportant de l'air comprimé, pour les dimensions de 3 mm à 16 mm (1/8 in à 1/2 in) de
diamètres extérieurs.
Les tubes en polyuréthane sont destinés à être utilisés dans une plage de températures de –20 °C à 60 °C,
tandis que les tubes en polyamide sont destinés à être utilisés dans une plage de températures de −20 °C à
80 °C. La pression constante d’utilisation dépend de la dimension du tube, de la température de service (voir
Tableau 13 et Tableau 14) et du matériau du tube (voir Tableau 15 et Tableau 16).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux et
maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastiques — Vocabulaire
ISO 10619-1:2017, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 1: Essais de courbure à température ambiante
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 8330 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/

4 Matériaux et construction
Les tubes en polyuréthane doivent être fabriqués à partir de polyester ou de polyéther. Pour les applications
où il y a de l'humidité ou de l'eau au-dessus de 40 °C, des matériaux polyuréthanes avec une bonne résistance
à l'hydrolyse sont requis. L'utilisateur doit le spécifier au fournisseur des tubes.
Les tubes en polyamide doivent être fabriqués à partir de polyamide tel que, mais sans s'y limiter, PA12, PA6, etc.
Le tube doit être homogène et exempt d'imperfections de surface. Le tube est extrudé et peut être coloré
selon les exigences de l'utilisateur.
5 Dimensions et tolérances
5.1 Diamètres extérieurs et intérieurs, épaisseur de paroi et tolérances
5.1.1 Tubes en polyuréthane
Le diamètre extérieur, le diamètre intérieur, l'épaisseur de la paroi et les tolérances des tubes doivent
satisfaire les exigences données dans le T
...
