ISO 14624-4:2003

Space systems — Safety and compatibility of materials — Part 4: Determination of upward flammability of materials in pressurized gaseous oxygen or oxygen-enriched environments

ISO 14624-4:2003 specifies a test method for determining the flammability of aerospace materials in pressurized gaseous oxygen (GOX) and oxygen-enriched environments, at ambient temperature. This method may also be used to provide supplementary information by testing at pressures other than the intended use pressure. The standard pressure range for this test method is from ambient to 69 000 kPa.

Systèmes spatiaux — Sécurité et compatibilité des matériaux — Partie 4: Détermination de l'inflammabilité verticale des matériaux dans des environnements d'oxygène gazeux pressurisé ou enrichis en oxygène

L'ISO 14624-4:2003 spécifie une méthode d'essai pour déterminer l'inflammabilité des matériaux aérospatiaux dans des environnements d'oxygène gazeux (GOX) pressurisé et dans des environnements enrichis en oxygène, à la température ambiante. Cette méthode peut également être utilisée pour collecter des informations supplémentaires en effectuant les essais à des pressions autres que les pressions prévues. La plage des pressions normalisée pour la présente méthode d'essai se situe entre la pression ambiante et 69 000 kPa.

General Information

• Status: Published
• Publication Date: 10-Jun-2003
• ICS: 13.220.40 - Ignitability and burning behaviour of materials and products
• ICS: 49.025.01 - Materials for aerospace construction in general
• ICS: 49.140 - Space systems and operations
• Technical Committee: ISO/TC 20/SC 14 - Space systems and operations
• Drafting Committee: ISO/TC 20/SC 14/WG 1 - Design engineering and production
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 26-Jun-2019

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 14624-4
First edition
2003-06-01
Space systems — Safety and
compatibility of materials —
Part 4:
Determination of upward flammability of
materials in pressurized gaseous oxygen
or oxygen-enriched environments
Systèmes spatiaux — Sécurité et compatibilité des matériaux —
Partie 4: Détermination de l'inflammabilité verticale des matériaux dans
des environnements d'oxygène gazeux pressurisé ou enrichis en
oxygène
Reference number
ISO 14624-4:2003(E)
ISO 2003
---------------------- Page: 1 ----------------------
ISO 14624-4:2003(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2003

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
---------------------- Page: 2 ----------------------
ISO 14624-4:2003(E)
Contents Page

Foreword............................................................................................................................................................ iv

Introduction ........................................................................................................................................................ v

1 Scope...................................................................................................................................................... 1

2 Conformance ......................................................................................................................................... 1

3 Terms and definitions........................................................................................................................... 1

4 Principle ................................................................................................................................................. 1

5 Reagents ................................................................................................................................................ 2

6 Test system ........................................................................................................................................... 2

7 Test specimens ..................................................................................................................................... 4

8 Procedure............................................................................................................................................... 5

9 Accuracy ................................................................................................................................................ 6

10 Test report.............................................................................................................................................. 6

11 Good laboratory practice ..................................................................................................................... 6

Annex A (informative) Competency and accreditation of test facilities ....................................................... 7

Bibliography ....................................................................................................................................................... 8

© ISO 2003 — All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14624-4:2003(E)

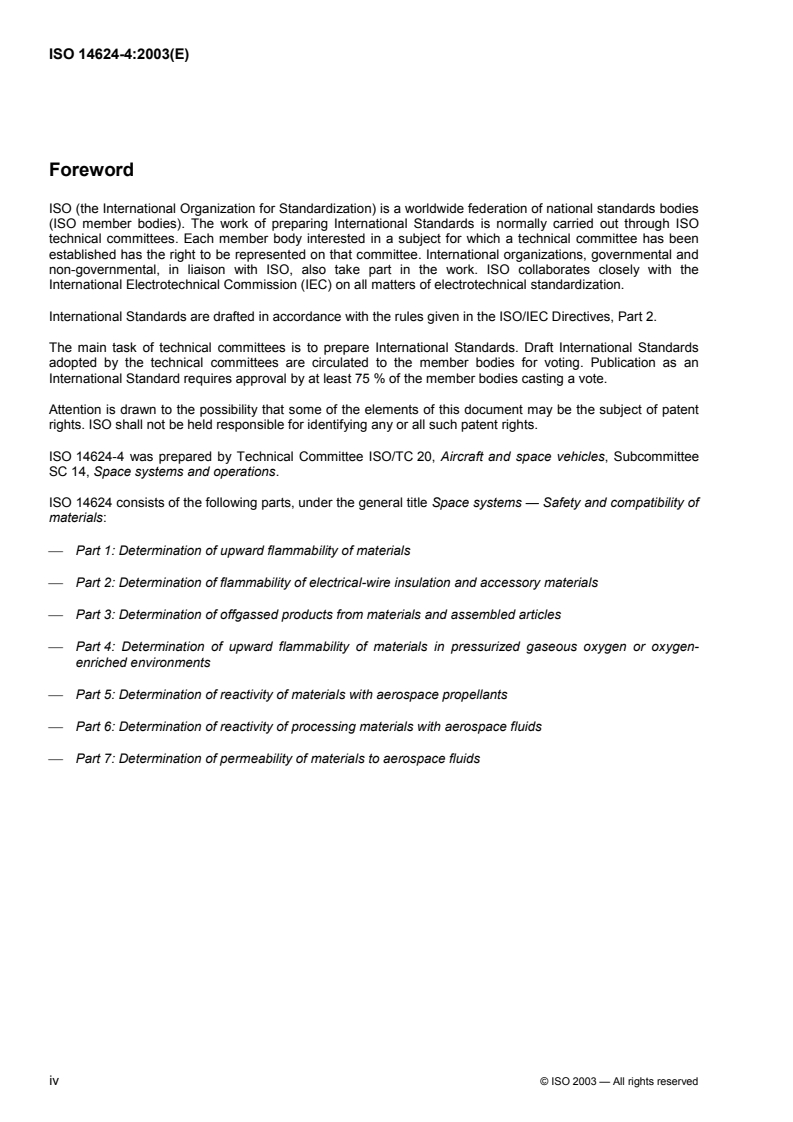

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 14624-4 was prepared by Technical Committee ISO/TC 20, Aircraft and space vehicles, Subcommittee

SC 14, Space systems and operations.

ISO 14624 consists of the following parts, under the general title Space systems — Safety and compatibility of

materials:
 Part 1: Determination of upward flammability of materials

 Part 2: Determination of flammability of electrical-wire insulation and accessory materials

 Part 3: Determination of offgassed products from materials and assembled articles

 Part 4: Determination of upward flammability of materials in pressurized gaseous oxygen or oxygen-

enriched environments
 Part 5: Determination of reactivity of materials with aerospace propellants

 Part 6: Determination of reactivity of processing materials with aerospace fluids

 Part 7: Determination of permeability of materials to aerospace fluids
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
ISO 14624-4:2003(E)
Introduction

Throughout this part of ISO 14624, the minimum essential criteria are identified by the use of the imperative or

the key word “shall”. Recommended criteria are identified by the use of the key word “should” and, while not

mandatory, are considered to be of primary importance in providing serviceable, economical and practical

designs. Deviations from the recommended criteria may be made only after careful consideration, extensive

testing and thorough service evaluation have shown an alternative method to be satisfactory.

© ISO 2003 — All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14624-4:2003(E)
Space systems — Safety and compatibility of materials —
Part 4:
Determination of upward flammability of materials in
pressurized gaseous oxygen or oxygen-enriched environments
1 Scope

This part of ISO 14624 specifies a test method for determining the flammability of aerospace materials in

pressurized gaseous oxygen (GOX) and oxygen-enriched environments, at ambient temperature. This method

may also be used to provide supplementary information by testing at pressures other than the intended use

pressure (see Clause 4). The standard pressure range for this test method is from ambient to 69 000 kPa.

2 Conformance

The tests shall be performed in an accredited test facility (see Annex A for guidelines).

The authority having jurisdiction, or the test requester, shall provide properly identified material(s) for testing.

Alternatively, accredited test facilities may be authorized by the test requester to procure the appropriate

material(s).
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
burn length
length of specimen that has been consumed by combustion

NOTE The burn length is determined by subtracting the post-test specimen length from the pre-test specimen length.

3.2
flammable material

a material is considered to be flammable at a specific pressure if at least one specimen burns more than

150 mm at that pressure
3.3
good laboratory practice
GLP

practice which involves the testing of standard reference materials to verify data accuracy and repeatability

4 Principle

In a high-pressure test chamber containing a specific test environment, an ignition source, delivering a defined

amount of energy, is applied to the lower end of a vertically oriented test specimen. The maximum post-test

burn length for at least 10 standard-sized specimens is recorded. Materials are considered flammable at a

specific pressure if at least one specimen burns more than 150 mm. Tests shall be conducted at ambient

temperature, in gaseous oxygen or oxygen-enriched environments. The test pressure shall simulate the worst-

case environment in which ignition and combustion of the material are likely to occur. To obtain

© ISO 2003 — All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 14624-4:2003(E)
supplementary information, as well as provide a
...

NORME ISO
INTERNATIONALE 14624-4
Première édition
2003-06-01
Systèmes spatiaux — Sécurité et
compatibilité des matériaux —
Partie 4:
Détermination de l'inflammabilité
verticale des matériaux dans des
environnements d’oxygène gazeux
pressurisé ou enrichis en oxygène
Space systems — Safety and compatibility of materials —
Part 4: Determination of upward flammability of materials in pressurized
gaseous oxygen or oxygen-enriched environments
Numéro de référence
ISO 14624-4:2003(F)
ISO 2003
---------------------- Page: 1 ----------------------
ISO 14624-4:2003(F)

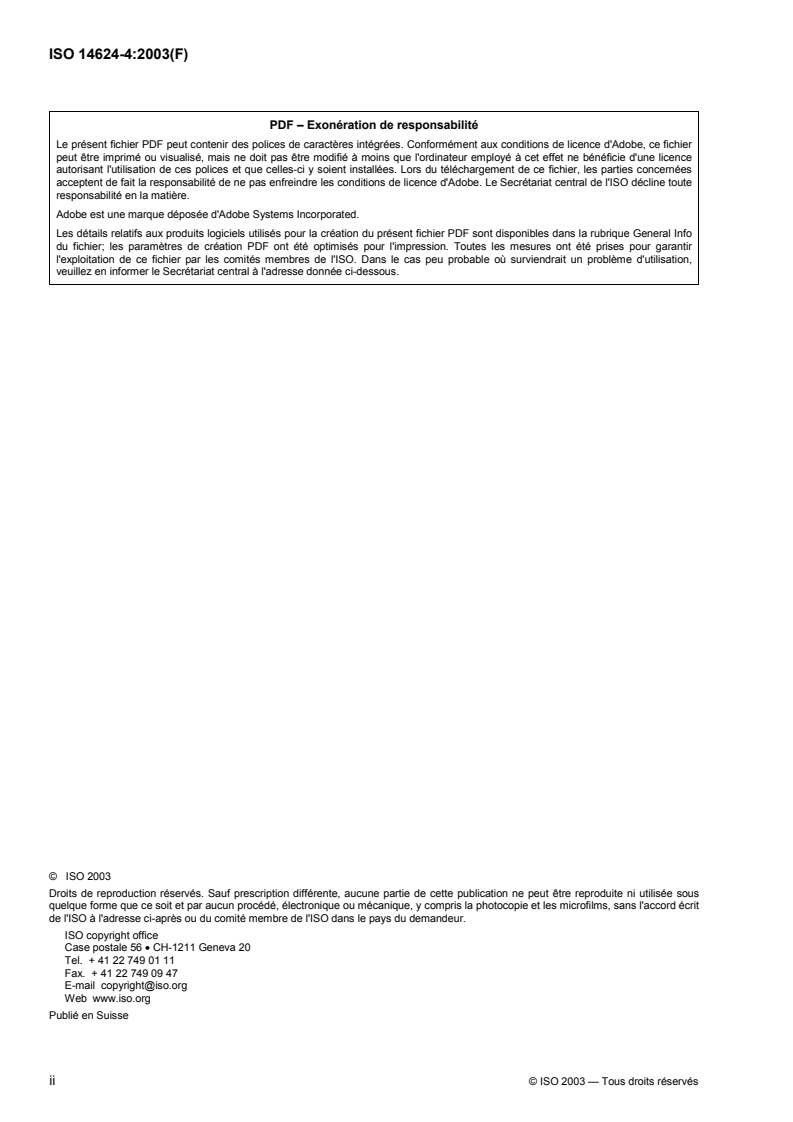

PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2003

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14624-4:2003(F)
Sommaire Page

Avant-propos..................................................................................................................................................... iv

Introduction ........................................................................................................................................................ v

1 Domaine d'application.......................................................................................................................... 1

2 Conformité ............................................................................................................................................. 1

3 Termes et définitions ............................................................................................................................ 1

4 Principe .................................................................................................................................................. 2

5 Réactifs .................................................................................................................................................. 2

6 Système d’essai .................................................................................................................................... 2

7 Éprouvettes ........................................................................................................................................... 4

8 Mode opératoire .................................................................................................................................... 5

9 Exactitude .............................................................................................................................................. 6

10 Rapport d’essai ..................................................................................................................................... 6

11 Bonnes pratiques de laboratoire......................................................................................................... 6

Annexe A (informative) Compétence et agrément des centres d'essai ........................................................ 7

Bibliographie ...................................................................................................................................................... 8

© ISO 2003 — Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14624-4:2003(F)

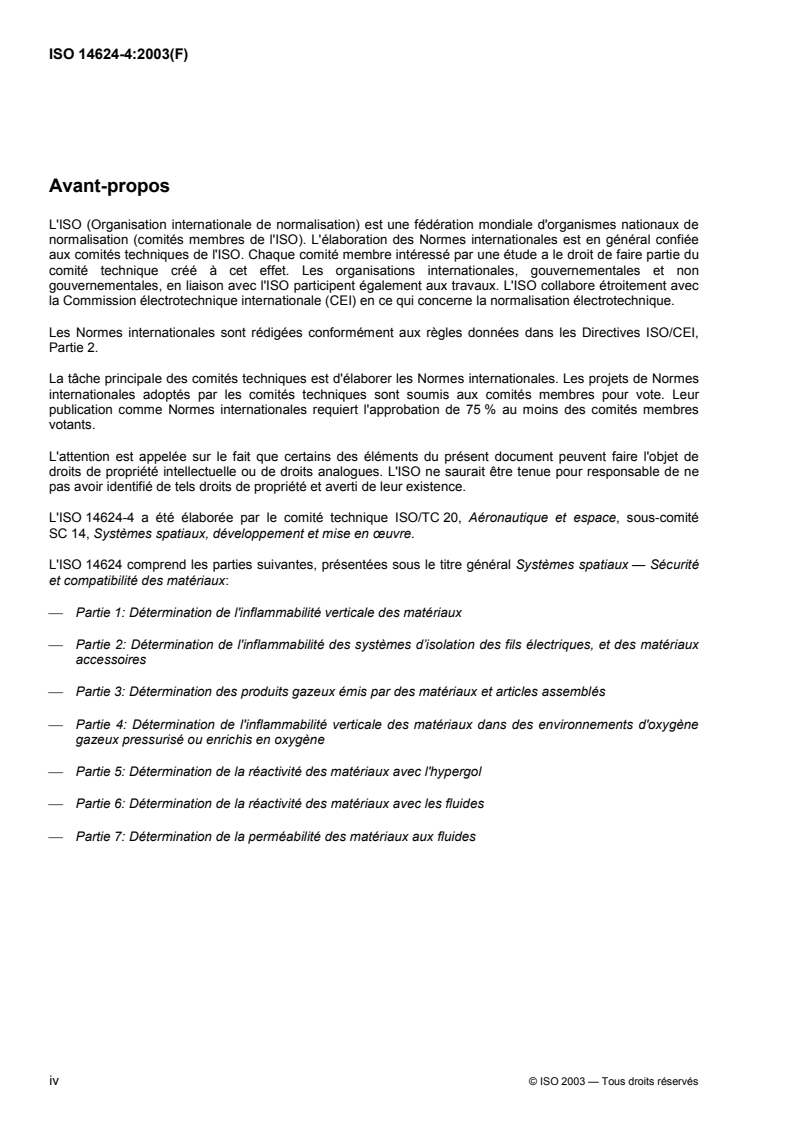

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 14624-4 a été élaborée par le comité technique ISO/TC 20, Aéronautique et espace, sous-comité

SC 14, Systèmes spatiaux, développement et mise en œuvre.

L'ISO 14624 comprend les parties suivantes, présentées sous le titre général Systèmes spatiaux — Sécurité

et compatibilité des matériaux:
 Partie 1: Détermination de l'inflammabilité verticale des matériaux

 Partie 2: Détermination de l'inflammabilité des systèmes d’isolation des fils électriques, et des matériaux

accessoires

 Partie 3: Détermination des produits gazeux émis par des matériaux et articles assemblés

 Partie 4: Détermination de l'inflammabilité verticale des matériaux dans des environnements d'oxygène

gazeux pressurisé ou enrichis en oxygène
 Partie 5: Détermination de la réactivité des matériaux avec l'hypergol
 Partie 6: Détermination de la réactivité des matériaux avec les fluides
 Partie 7: Détermination de la perméabilité des matériaux aux fluides
iv © ISO 2003 — Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14624-4:2003(F)
Introduction

Dans la présente partie de l’ISO 14624, les exigences minimales essentielles sont identifiées par l'utilisation

du verbe devoir au présent et du mode infinitif. Les recommandations sont identifiées par l'utilisation des

expressions «il convient de» ou «il est recommandé de». Tout en n'étant pas d'application obligatoire, ces

recommandations sont considérées comme étant d'importance majeure pour la production d'objets faciles

d’emploi, économiques et pratiques. Tout écart par rapport aux recommandations ne peut être accepté

qu'après avoir effectué une étude approfondie, de nombreux essais et une évaluation stricte en service

démontrant que les méthodes alternatives sont satisfaisantes.
© ISO 2003 — Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14624-4:2003(F)
Systèmes spatiaux — Sécurité et compatibilité des matériaux —
Partie 4:
Détermination de l'inflammabilité verticale des matériaux dans
des environnements d’oxygène gazeux pressurisé ou enrichis
en oxygène
1 Domaine d'application

La présente partie de l’ISO 14624 spécifie une méthode d'essai pour déterminer l'inflammabilité des

matériaux aérospatiaux dans des environnements d'oxygène gazeux (GOX) pressurisé et dans des

environnements enrichis en oxygène, à la température ambiante. Cette méthode peut également être utilisée

pour collecter des informations supplémentaires en effectuant les essais à des pressions autres que les

pressions prévues (voir Article 4). La plage des pressions normalisée pour la présente méthode d’essai se

situe entre la pression ambiante et 69 000 kPa.
2 Conformité

Les essais doivent être réalisés dans un centre d'essais agréé (voir Annexe A pour des lignes directrices).

L'autorité compétente ou le demandeur de l'essai doit fournir le(s) matériau(x) correctement identifié(s) pour la

réalisation des essais. À défaut, les centres d'essais agréés peuvent être autorisés par le demandeur de

l'essai à fournir le(s) matériau(x) approprié(s).
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

3.1
longueur de combustion
longueur de l'éprouvette consommée par combustion

NOTE La longueur de combustion est déterminée par soustraction de la longueur de l'éprouvette après l’essai à la

longueur de l'éprouvette avant l'essai.
3.2
matériau inflammable

un matériau est considéré inflammable à une pression spécifique si au moins une éprouvette brûle sur plus de

150 mm à cette pression
3.3
bonnes pratiques de laboratoire
BPL

pratiques impliquant des essais de matériaux normalisés pour vérifier l'exactitude et la répétabilité des

données
© ISO 2003 — Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 14624-4:2003(F)
4 Principe

Dans une enceinte d'essai sous haute pression contenant un environnement d'essai spécifique, une source

d'inflammation générant une énergie définie est appliquée à l'extrémité inférieure d'une éprouvette placée en

position verticale. La longueur de combustion maximale après essai est enregistrée pour un minimum de 10

éprouvettes de dimensions normalisées. Les matériaux sont considérés inflammables à une pression

spécifique si au moins une éprouvette brûle sur une longueur supérieure à 150 mm. Les essais doivent être

effectués à température ambiante, dans des environnements d'oxygène gazeux ou enrichis en oxygène. La

pression d'essai doit simuler l'environnement le plus défavorable, où l'inflammation et la combustion du

matériau sont le plus susceptibles de se produire. Pour obtenir des informations supplémentaires, et

comparer tous les matériaux soumis à l'essai, les éprouvettes peuvent être soumises à l'essai aux pressions

appropriées données dans le Tableau 1.
Tableau 1 — Pressions d'essai
Pression d’essai
...
