Road vehicles -- Vehicle to grid communication interface

ISO 15118-5:2018 specifies conformance tests in the form of an Abstract Test Suite (ATS) for a System Under Test (SUT) implementing an Electric Vehicle or Supply Equipment Communication Controller (EVCC or SECC) with support for PLC-based High Level Communication (HLC) and Basic Signaling according to ISO 15118‑3. These conformance tests specify the testing of capabilities and behaviors of an SUT, as well as checking what is observed against the conformance requirements specified in ISO 15118‑3 and against what the implementer states the SUT implementation's capabilities are. The capability tests within the ATS check that the observable capabilities of the SUT are in accordance with the static conformance requirements defined in ISO 15118‑3. The behavior tests of the ATS examine an implementation as thoroughly as is practical over the full range of dynamic conformance requirements defined in ISO 15118‑3 and within the capabilities of the SUT (see NOTE 1). A test architecture is described in correspondence to the ATS. The conformance test cases in this part of the standard are described leveraging this test architecture and are specified in TTCN-3 Core Language for the ISO/OSI Physical and Data Link Layers (Layers 1 and 2). The conformance test cases for the ISO/OSI Network Layer (Layer 3) and above are described in ISO 15118‑4. In terms of coverage, this document only covers normative sections and requirements in ISO 15118‑3. This document can additionally include specific tests for requirements of referenced standards (e.g. IEEE, or industry consortia standards) as long as they are relevant in terms of conformance for implementations according to ISO 15118‑3. However, it is explicitly not intended to widen the scope of this conformance specification to such external standards, if it is not technically necessary for the purpose of conformance testing for ISO 15118‑3. Furthermore, the conformance tests specified in this document do not include the assessment of performance nor robustness or reliability of an implementation. They cannot provide judgments on the physical realization of abstract service primitives, how a system is implemented, how it provides any requested service, nor the environment of the protocol implementation. Furthermore, the test cases defined in this document only consider the communication protocol and the system's behavior defined ISO 15118‑3. Power flow between the EVSE and the EV is not considered. NOTE 1 Practical limitations make it impossible to define an exhaustive test suite, and economic considerations can restrict testing even further. Hence, the purpose of this document is to increase the probability that different implementations are able to interwork. This is achieved by verifying them by means of a protocol test suite, thereby increasing the confidence that each implementation conforms to the protocol specification. However, the specified protocol test suite cannot guarantee conformance to the specification since it detects errors rather than their absence. Thus conformance to a test suite alone cannot guarantee interworking. What it does do is give confidence that an implementation has the required capabilities and that its behavior conforms consistently in representative instances of communication. NOTE 2 This document has some interdependencies to the conformance tests defined in ISO 15118‑4 which result from ISO/OSI cross layer dependencies in the underlying protocol specification (e.g. for sleep mode)

Véhicules routiers -- Interface de communication entre véhicule et réseau électrique

Le présent document spécifie des essais de conformité sous la forme d'une suite d'essais abstraits (ATS) pour un systčme ŕ tester (SUT) implémentant un dispositif de contrôle de communication d'un véhicule électrique ou d'équipement d'alimentation (EVCC ou SECC) ŕ l'aide d'une communication de haut niveau (HLC) se basant sur le courant porteur en ligne (PLC) et sur une signalisation de base conformément ŕ l'ISO 15118-3. Ces essais de conformité définissent le contrôle des capacités et des comportements d'un SUT ainsi que la vérification de ce qui est observé en comparaison des exigences de conformité spécifiées dans l'ISO 15118-3 et en comparaison de ce que l'exécutant déclare sur les capacités de mise en œuvre du SUT. Les essais de capacité compris dans l'ATS vérifient que les capacités observables du SUT sont conformes aux exigences de conformité statique définies dans l'ISO ISO 15118-3. Les essais de comportement de l'ATS examinent une implémentation de la maničre la plus approfondie possible de l'ensemble des exigences de conformité dynamiques définies dans l'ISO 15118-3 et dans les limites des capacités du SUT (voir NOTE 1). Une architecture d'essai est décrite en rapport avec l'ATS. Dans cette partie de la norme, les cas d'essais de conformité sont décrits en s'appuyant sur cette architecture d'essai et sont spécifiés en langage noyau TTCN-3, pour les couches physiques et de liaison de données ISO/OSI (Couches 1 et 2). Les cas d'essai de conformité de la couche réseau ISO/OSI (Couche 3) et au-delŕ sont décrites dans l'ISO 15118‑4. Concernant sa portée, le présent document ne couvre que les sections et exigences normatives de l'ISO 15118-3. Le présent document peut aussi inclure des essais spécifiques pour des exigences de normes citées en référence (par ex. IEEE, ou standards de consortiums industriels) dans la mesure oů elles sont pertinentes en termes de conformité pour mises en oeuvre conformément ŕ l' ISO 15118-3. Néanmoins, il n'est pas explicitement prévu d'élargir le champ d'application de cette spécification de conformité ŕ de telles normes externes, si cela n'est pas techniquement nécessaire aux fins des essais de de conformité de l'ISO 15118-3. De plus, les essais de conformité spécifiés dans le présent document n'incluent pas l'évaluation du rendement, de la robustesse ou encore de la fiabilité de la mise en oeuvre. Ils ne peuvent servir ŕ la formulation de jugements sur la réalisation physique de primitives de service abstraites, sur la maničre dont un systčme est implémenté, sur la maničre dont il fournit un quelconque service demandé, ou sur l'environnement de la mise en oeuvre du protocole. En outre, les cas de essai définis dans le présent document prennent uniquement en considération le protocole de communication et le comportement du systčme défini dans l'ISO 15118-3. Le flux de puissance entre l'EVSE et le VE n'est pas pris en compte. NOTE 1 Les limitations pratiques empęchent la définition d'une suite de essais exhaustive, et des considérations économiques peuvent restreindre le test encore davantage. Par conséquent, le présent document a pour but d'accroître la probabilité que les différentes implémentations puissent interagir. Cela est réalisé en les vérifiant au moyen d'une suite d'essais de protocole qui permet ainsi d'augmenter la certitude selon laquelle chaque implémentation est conforme ŕ la spécification du protocole. Cependant, la suite d'essais de protocole spécifiée ne peut garantir une conformité ŕ la spécification étant donné qu'elle détecte les erreurs plutôt que leur absence. Ainsi, la conformité ŕ une suite d'essais ne peut garantir ŕ elle seule l'interfonctionnement. En revanche, cela apporte la garantie qu'une implémentation présente les capacités requises et que son comportement est toujours conforme dans des instances représentatives de communication. NOTE 2 Le présent document présente certaines interdépendances avec les essais de conformité définis dans l'ISO 15118-4 qui ré

General Information

Status
Published
Publication Date
06-Mar-2018
Current Stage
6060 - International Standard published
Start Date
10-Feb-2018
Completion Date
07-Mar-2018
Ref Project

Buy Standard

Standard
ISO 15118-5:2018 - Road vehicles -- Vehicle to grid communication interface
English language
403 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 15118-5:2018 - Véhicules routiers -- Interface de communication entre véhicule et réseau électrique
French language
412 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

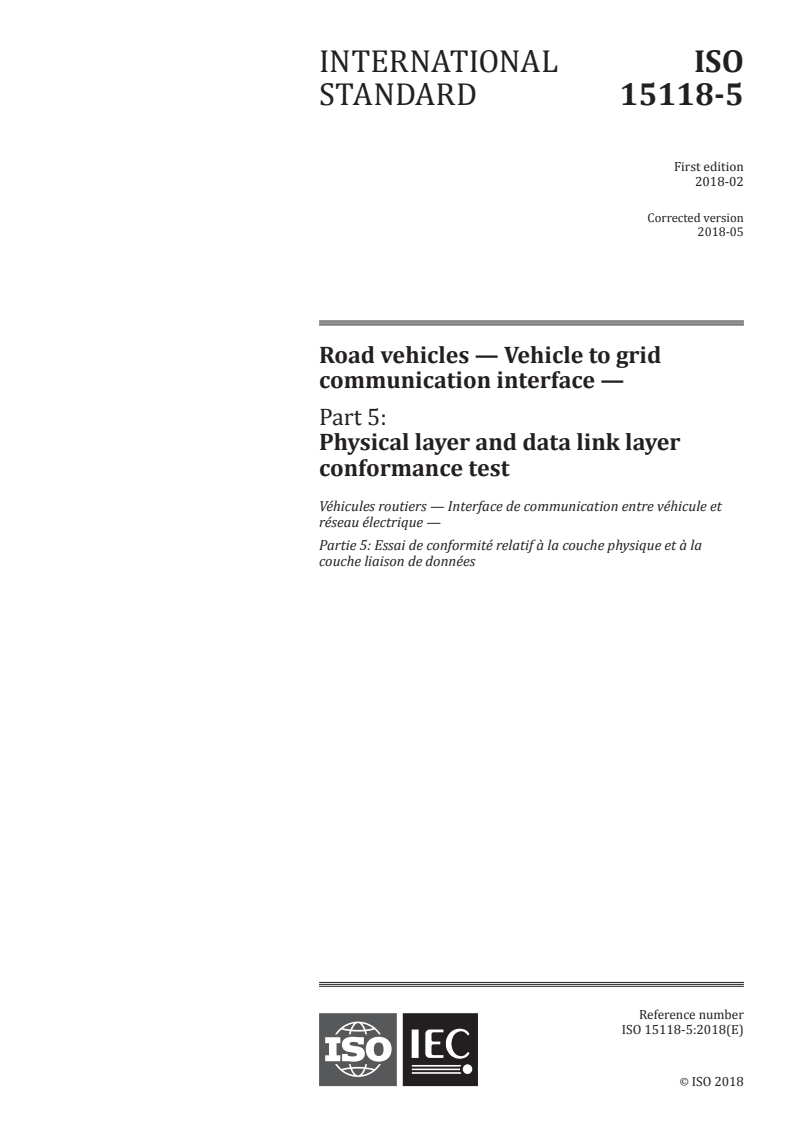

INTERNATIONAL ISO
STANDARD 15118-5
First edition
2018-02
Corrected version
2018-05
Road vehicles — Vehicle to grid
communication interface —
Part 5:
Physical layer and data link layer
conformance test
Véhicules routiers — Interface de communication entre véhicule et
réseau électrique —
Partie 5: Essai de conformité relatif à la couche physique et à la
couche liaison de données
Reference number
ISO 15118-5:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 15118-5:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15118-5:2018(E)

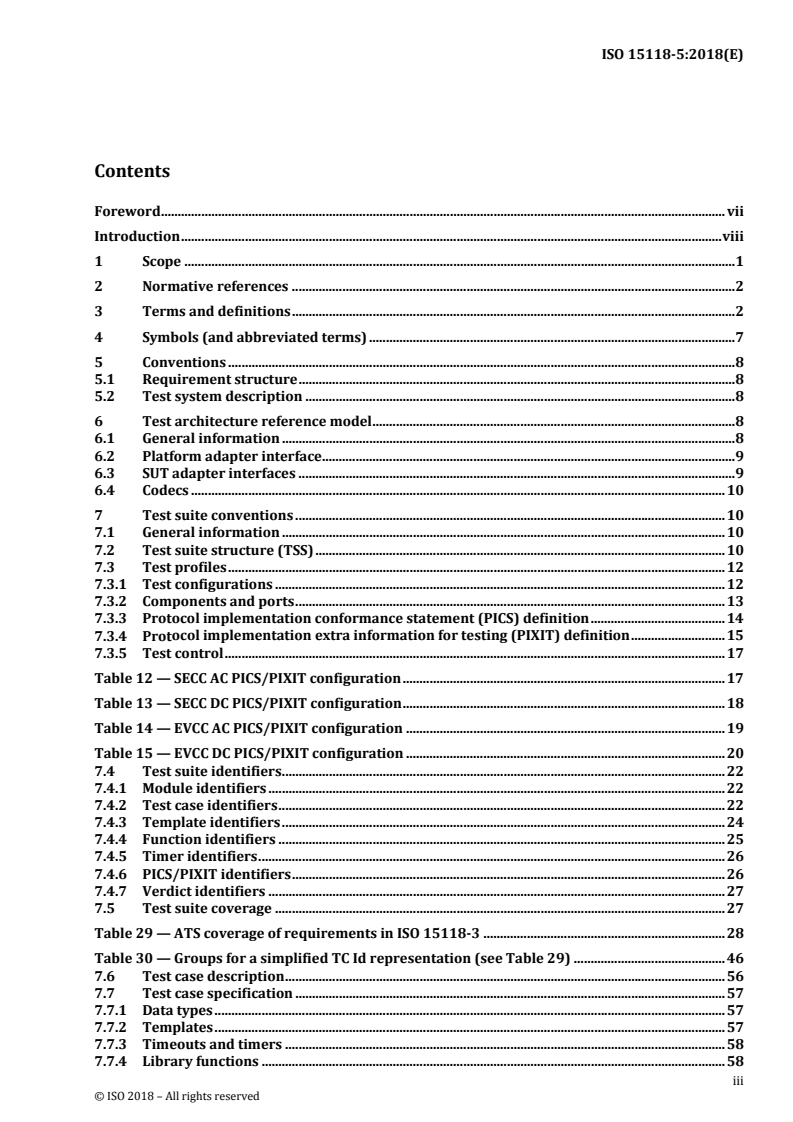

Contents

Foreword ........................................................................................................................................................................ vii

Introduction ................................................................................................................................................................. viii

1  Scope .................................................................................................................................................................... 1

2  Normative references .................................................................................................................................... 2

3  Terms and definitions .................................................................................................................................... 2

4  Symbols (and abbreviated terms) ............................................................................................................. 7

5  Conventions ....................................................................................................................................................... 8

5.1  Requirement structure .................................................................................................................................. 8

5.2  Test system description ................................................................................................................................ 8

6  Test architecture reference model ............................................................................................................ 8

6.1  General information ....................................................................................................................................... 8

6.2  Platform adapter interface ........................................................................................................................... 9

6.3  SUT adapter interfaces .................................................................................................................................. 9

6.4  Codecs ............................................................................................................................................................... 10

7  Test suite conventions ................................................................................................................................ 10

7.1  General information .................................................................................................................................... 10

7.2  Test suite structure (TSS) .......................................................................................................................... 10

7.3  Test profiles .................................................................................................................................................... 12

7.3.1  Test configurations ...................................................................................................................................... 12

7.3.2  Components and ports ................................................................................................................................ 13

7.3.3  Protocol implementation conformance statement (PICS) definition ........................................ 14

7.3.4  Protocol implementation extra information for testing (PIXIT) definition ............................ 15

7.3.5  Test control ..................................................................................................................................................... 17

Table 12 — SECC AC PICS/PIXIT configuration ................................................................................................ 17

Table 13 — SECC DC PICS/PIXIT configuration ................................................................................................ 18

Table 14 — EVCC AC PICS/PIXIT configuration ............................................................................................... 19

Table 15 — EVCC DC PICS/PIXIT configuration ............................................................................................... 20

uite identifiers .................................................................................................................................... 22

7.4  Test s

7.4.1  Module identifiers ........................................................................................................................................ 22

7.4.2  Test case identifiers ..................................................................................................................................... 22

7.4.3  Template identifiers .................................................................................................................................... 24

7.4.4  Function identifiers ..................................................................................................................................... 25

7.4.5  Timer identifiers ........................................................................................................................................... 26

7.4.6  PICS/PIXIT identifiers ................................................................................................................................. 26

7.4.7  Verdict identifiers ........................................................................................................................................ 27

7.5  Test suite coverage ...................................................................................................................................... 27

Table 29 — ATS coverage of requirements in ISO 15118-3 ........................................................................ 28

Table 30 — Groups for a simplified TC Id representation (see Table 29) ............................................. 46

7.6  Test case description ................................................................................................................................... 56

7.7  Test case specification ................................................................................................................................ 57

7.7.1  Data types ........................................................................................................................................................ 57

7.7.2  Templates ........................................................................................................................................................ 57

7.7.3  Timeouts and timers ................................................................................................................................... 58

7.7.4  Library functions .......................................................................................................................................... 58

iii
© ISO 2018 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 15118-5:2018(E)

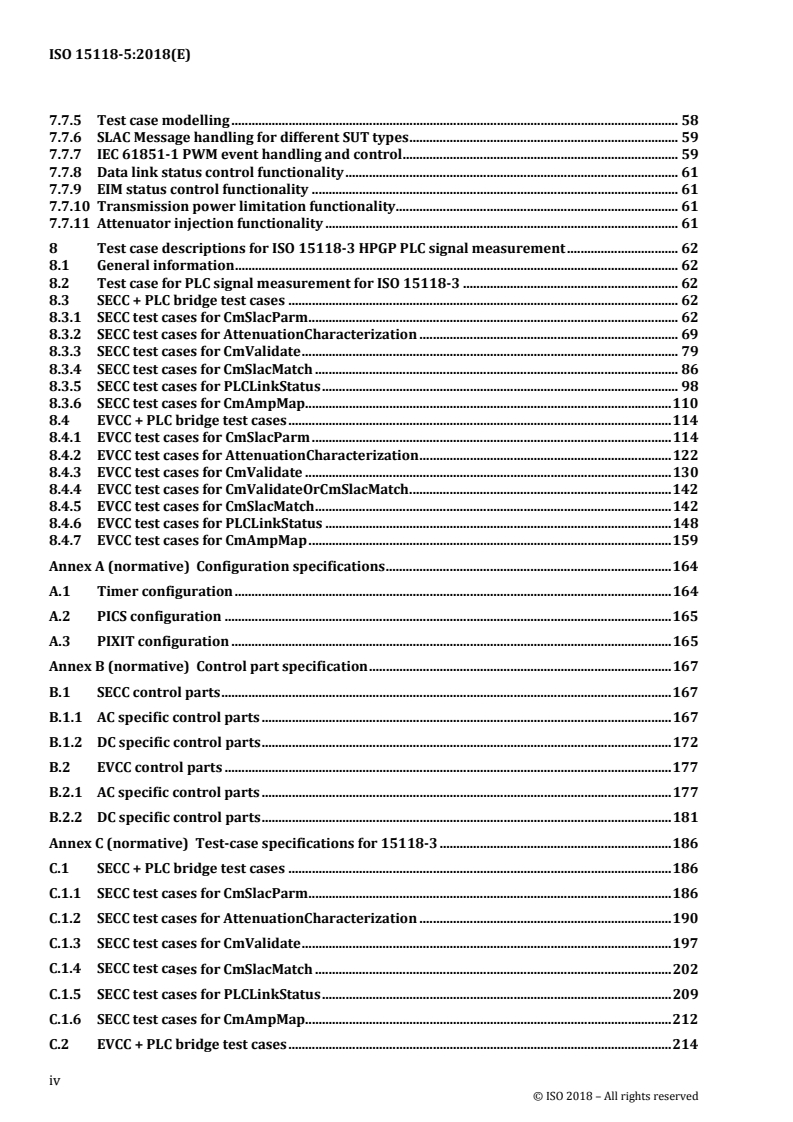

7.7.5  Test case modelling ..................................................................................................................................... 58

7.7.6  SLAC Message handling for different SUT types ................................................................................ 59

7.7.7  IEC 61851-1 PWM event handling and control .................................................................................. 59

7.7.8  Data link status control functionality ................................................................................................... 61

7.7.9  EIM status control functionality ............................................................................................................. 61

7.7.10  Transmission power limitation func tiona lity .................................................................................... 61

7.7.11  Attenuator injection functionality ......................................................................................................... 61

8  Test case descriptions for ISO 15118-3 HPGP PLC signal measurement ................................. 62

8.1  General information .................................................................................................................................... 62

8.2  Test case for PLC signal measurement for ISO 15118-3 ................................................................ 62

8.3  SECC + PLC bridge test cases .................................................................................................................... 62

8.3.1  SECC test cases for CmSlacParm .............................................................................................................. 62

8.3.2  SECC test cases for AttenuationCharacterization ............................................................................. 69

8.3.3  SECC test cases for CmValidate ................................................................................................................ 79

8.3.4  SECC test cases for CmSlacMatch ............................................................................................................ 86

8.3.5  SECC test cases for PLCLinkStatus .......................................................................................................... 98

8.3.6  SECC test cases for CmAmpMap............................................................................................................. 110

8.4  EVCC + PLC bridge test cases .................................................................................................................. 114

8.4.1  EVCC test cases for CmSlacParm ........................................................................................................... 114

8.4.2  EVCC test cases for AttenuationCharacterization ........................................................................... 122

8.4.3  EVCC test cases for CmValidate ............................................................................................................. 130

8.4.4  EVCC test cases for CmValidateOrCmSlacMatch .............................................................................. 142

8.4.5  EVCC test cases for CmSlacMatch .......................................................................................................... 142

8.4.6  EVCC test cases for PLCLinkStatus ....................................................................................................... 148

8.4.7  EVCC test cases for CmAmpMap ............................................................................................................ 159

Annex A (normative) Configuration specifications ..................................................................................... 164

A.1  Timer configuration .................................................................................................................................. 164

A.2  PICS configuration ..................................................................................................................................... 165

A.3  PIXIT configuration ................................................................................................................................... 165

Annex B (normative) Control part specification .......................................................................................... 167

B.1  SECC control parts ...................................................................................................................................... 167

B.1.1  AC specific control parts .......................................................................................................................... 167

B.1.2  DC specific control parts .......................................................................................................................... 172

B.2  EVCC control parts ..................................................................................................................................... 177

B.2.1  AC specific control parts .......................................................................................................................... 177

B.2.2  DC specific control parts .......................................................................................................................... 181

Annex C (normative) Test-case specifications for 15118-3 ..................................................................... 186

C.1  SECC + PLC bridge test cases .................................................................................................................. 186

C.1.1  SECC test cases for CmSlacParm ............................................................................................................ 186

C.1.2  SECC test cases for AttenuationCharacterization ........................................................................... 190

C.1.3  SECC test cases for CmValidate .............................................................................................................. 197

C.1.4  SECC test cases for CmSlacMatch .......................................................................................................... 202

C.1.5  SECC test cases for PLCLinkStatus ........................................................................................................ 209

C.1.6  SECC test cases for CmAmpMap............................................................................................................. 212

C.2  EVCC + PLC bridge test cases .................................................................................................................. 214

© ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15118-5:2018(E)

C.2.1  EVCC test cases for CmSlacParm ........................................................................................................... 214

C.2.2  EVCC test cases for AttenuationCharacterization .......................................................................... 219

C.2.3  EVCC test cases for CmValidate ............................................................................................................. 224

C.2.4  EVCC test cases for CmValidateOrCmSlacMatch ............................................................................. 232

C.2.5  EVCC test cases for CmSlacMatch ......................................................................................................... 232

C.2.6  EVCC test cases for PLCLinkStatus ....................................................................................................... 236

C.2.7  EVCC test cases for CmAmpMap ........................................................................................................... 244

Annex D (normative) Function specifications for supporting test execution ................................... 248

D.1  Configuration functions ........................................................................................................................... 248

D.2  Pre-condition functions ........................................................................................................................... 250

D.2.1  SECC + PLC bridge functions .................................................................................................................. 250

D.2.2  EVCC + PLC bridge functions .................................................................................................................. 253

D.3  Post-condition functions ......................................................................................................................... 256

D.3.1  SECC + PLC bridge functions .................................................................................................................. 256

D.3.2  EVCC + PLC bridge functions .................................................................................................................. 257

D.4  Library functions ....................................................................................................................................... 257

Annex E (normative) Function specifications for 15118-3 ...................................................................... 259

E.1  SECC + PLC bridge functions .................................................................................................................. 259

E.1.1  SECC functions for CmSlacParm ........................................................................................................... 259

E.1.2  SECC functions for AttenuationCharacterization ........................................................................... 266

E.1.3  SECC functions for CmValidate .............................................................................................................. 281

E.1.4  SECC functions for CmSlacMatch .......................................................................................................... 298

E.1.5  SECC functions for CmSetKey ................................................................................................................. 303

E.1.6  SECC functions for PLCLinkStatus ........................................................................................................ 304

E.1.7  SECC functions for CmAmpMap ............................................................................................................ 313

E.2  EVCC + PLC bridge functions .................................................................................................................. 318

E.2.1  EVCC functions for CmSlacParm ........................................................................................................... 319

E.2.2  EVCC functions for AttenuationCharacterization ........................................................................... 324

E.2.3  EVCC functions for CmValidate ............................................................................................................. 346

E.2.4  EVCC functions for CmValidateOrCmSlacMatch ............................................................................. 367

E.2.5  EVCC functions for CmSlacMatch .......................................................................................................... 370

E.2.6  EVCC functions for CmSetKey ................................................................................................................ 373

E.2.7  EVCC functions for PLCLinkStatus ....................................................................................................... 373

E.2.8  EVCC functions for CmAmpMap ............................................................................................................ 379

Annex F (normative) Template specifications for 15118-3 .................................................................... 385

F.1  Common + PLC bridge templates ......................................................................................................... 385

F.1.1  CMN templates for CmSlacParm ........................................................................................................... 386

F.1.2  CMN templates for CmStartAttenCharInd ......................................................................................... 387

© ISO 2018 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 15118-5:2018(E)

F.1.3  CMN templates for CmMnbcSoundInd ................................................................................................ 387

F.1.4  CMN templates for CmAttenCharRsp .................................................................................................. 387

F.1.5  CMN templates for CmValidate .............................................................................................................. 388

F.1.6  CMN templates for CmSlacMatch .......................................................................................................... 389

F.1.7  CMN templates for CmSetKey ................................................................................................................ 390

F.1.8  CMN templates for CmAmpMap ............................................................................................................ 391

F.1.9  CMN templates for CmNwStats .............................................................................................................. 394

F.2  SECC + PLC bridge templates .................................................................................................................. 394

F.2.1  SECC templates for CmAttenCharInd .................................................................................................. 395

F.3  EVCC + PLC bridge templates ................................................................................................................. 395

F.3.1  EVCC templates for CmAttenProfileInd .............................................................................................. 395

F.3.2  EVCC templates for CmAttenCharInd .................................................................................................. 395

Annex G (normative) Data type definitions ................................................................................................... 397

G.1  Data types for PICS ..................................................................................................................................... 397

G.2  Data types for PIXIT .................................................................................................................................. 397

G.3  Data types for SLAC .................................................................................................................................... 398

Bibliography ............................................................................................................................................................... 403

© ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 15118-5:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national

standards bodies (ISO member bodies). The work of preparing International Standards is normally

carried out through ISO technical committees. Each member body interested in a subject for which a

technical committee has been established has the right to be represented on that committee.

International organizations, governmental and non‐governmental, in liaison with ISO, also take part in

the work. ISO collaborates closely with the International Electrotechnical Commission (IEC) on all

matters of electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html

This document was prepared jointly by Technical Committee ISO/TC 22, Road vehicles, Subcommittee

SC 31, Data communication, and Technical Committee IEC/TC 69, Electric road vehicles and electric

industrial trucks. The draft was circulated for voting to the national bodies of both ISO and IEC.

A list of all parts in the ISO 15118 series can be found on the ISO website.

This corrected version of ISO 18541‐6:2018 incorporates the following corrections:

— the foreword has been revised to indicate joint development with IEC/TC 69, Electric road

vehicles and electric industrial trucks.
vii
© ISO 2018 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 15118-5:2018(E)
Introduction

The first two parts of ISO 15118 describe the use cases and the technical specification of the Vehicle‐to‐

Grid Communication Interface which is intended for the optimized use of energy resources so that

electric road vehicles can recharge in the most economic or most energy efficient way. It is furthermore

required to develop efficient and convenient billing systems in order to cover micro‐payments resulting

from charging processes. The necessary communication channel may serve in the future to contribute

to the stabilization of the electrical grid, as well as to support additional information services required

to operate electric vehicles efficiently and economically.

Resulting from the physical and data link layer requirements defined in the third part of the standard, a

corresponding set of test cases are required in order to verify conformance of implementations. This

document therefore defines a conformance test suite for the physical and data link layer protocols in

order to derive a common and agreed basis for conformance tests. The resulting test suite is a necessary

prerequisite for downstream interoperability tests. Since interoperability furthermore involves the

actual application logic of an implementation, those tests are beyond the scope of this document. Hence

this document focuses on the interface aspects and the corresponding requirements given in part three

only.
viii
© ISO 2018 – All rights reserved
---------------------- Page: 8 ----------------------
INTERNATIONAL STANDARD ISO 15118-5:2018(E)
Road vehicles — Vehicle to grid communication interface —
Part 5: Physical and data link layer conformance tests
1 Scope

This document specifies conformance tests in the form of an Abstract Test Suite (ATS) for a System

Under Test (SUT) implementing an Electric Vehicle or Supply Equipment Communication Controller

(EVCC or SECC) with support for PLC‐based High Level Communication (HLC) and Basic Signaling

according to ISO 15118‐3. These conformance tests specify the testing of capabilities and behaviors of

an SUT, as well as checking what is observed against the conformance requirements specified in

ISO 15118‐3 and against what the implementer states the SUT implementation's capabilities are.

The capability tests within the ATS check that the observable capabilities of the SUT are in accordance

with the static conformance requirements defined in ISO 15118‐3. The behavior tests of the ATS

examine an implementation as thoroughly as is practical over the full range of dynamic conformance

requirements defined in ISO 15118‐3 and within the capabilities of the SUT (see NOTE 1).

A test architecture is described in correspondence to the ATS. The conformance test cases in this part of

the standard are described leveraging this test architecture and are specified in TTCN‐3 Core Language

for the ISO/OSI Physical and Data Link Layers (Layers 1 and 2). The conformance test cases for the

ISO/OSI Network Layer (Layer 3) and above are described in ISO 15118‐4.

In terms of coverage, this document only covers normative sections and requirements in ISO 15118‐3.

This document can additionally include specific tests for requirements of referenced standards (e.g.

IEEE, or industry consortia standards) as long as they are relevant in terms of conformance for

implementations according to ISO 15118‐3. However, it is explicitly not intended to widen the scope of

this conformance specification to such external standards, if it is not technically necessary for the

purpose of conformance testing for ISO 15118‐3. Furthermore, the c
...

NORME ISO
INTERNATIONALE 15118-5
Première édition
2018-02
Véhicules routiers — Interface de
communication entre véhicule et
réseau électrique —
Partie 5:
Essai de conformité relatif à la
couche physique et à la couche
liaison de données
Road vehicles — Vehicle to grid communication interface —
Part 5: Physical layer and data link layer conformance test
Numéro de référence
ISO 15118-5:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 15118-5:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15118-5:2018(F)
Sommaire

Avant-propos ................................................................................................................................................................ vii

Introduction ................................................................................................................................................................. viii

1  Domaine d'application ................................................................................................................................... 1

2  Références normatives .................................................................................................................................. 2

3  Termes et définitions ..................................................................................................................................... 2

4  Symboles (et termes abrégés) ..................................................................................................................... 7

5  Conventions ....................................................................................................................................................... 8

5.1  Structure des exigences ................................................................................................................................. 8

5.2  Description du système d'essai .................................................................................................................. 9

6  Modèle de référence de l'architecture d'essai ...................................................................................... 9

6.1  Généralités ......................................................................................................................................................... 9

6.2  Interface d’adaptateur de plateforme ................................................................................................... 10

6.3  Interfaces d’adaptateur SUT ..................................................................................................................... 10

6.4  Codecs ............................................................................................................................................................... 10

7  Conventions des suites d'essai ................................................................................................................. 11

7.1  Généralités ...................................................................................................................................................... 11

7.2  Structure de la suite d'essai (TSS) .......................................................................................................... 11

7.3  Profils d'essai ................................................................................................................................................. 13

7.3.1  Configurations d'essais ............................................................................................................................... 13

7.3.2  Composants et ports .................................................................................................................................... 13

7.3.3  Définition de la déclaration de conformité (PICS) d'implémentation du protocole ............ 15

7.3.4  Informations supplémentaires sur l’implémentation du protocole pour la définition

des tests (PIXIT) ............................................................................................................................................ 16

7.3.5  Contrôle d'essais ........................................................................................................................................... 18

7.4  Identifiants de suite d'essai ...................................................................................................................... 23

7.4.1  Les identifiants de module ........................................................................................................................ 23

7.4.2  Identifiants de cas d'essais ........................................................................................................................ 24

ntifiants de modèles .............................................................................................................................. 25

7.4.3  Ide

7.4.4  Identifiants de fonction .............................................................................................................................. 26

7.4.5  Identifiants de compteur ........................................................................................................................... 26

7.4.6  Identifiants PICS/PIXIT .............................................................................................................................. 27

7.4.7  Identifiants de verdict ................................................................................................................................. 27

7.5  Couverture de la suite d'essai .................................................................................................................. 28

7.6  Description de cas d'essais ........................................................................................................................ 59

7.7  Spécification du cas d'essais ..................................................................................................................... 60

7.7.1  Types de données ......................................................................................................................................... 60

7.7.2  Modèles ............................................................................................................................................................ 60

ente et compteurs .................................................................................................................. 60

7.7.3  Délais d'att

7.7.4  Fonctions bibliothèque ............................................................................................................................... 61

7.7.5  Modélisation des cas d'essai ..................................................................................................................... 61

7.7.6  Traitement des messages SLAC des différents types de SUT ........................................................ 61

7.7.7  Traitement et contrôle d’évènement selon l'IEC 61851-1 PWM ................................................. 62

7.7.8  Fonctionnalité de contrôle du statut des liaisons de données ..................................................... 63

7.7.9  Fonctionnalité de contrôle de statut EIM ............................................................................................. 64

7.7.10  Fonctionnalité de limitation de puissance de transmission ......................................................... 64

7.7.11  Fonctionnalité d’injection d'atténuateur ............................................................................................. 64

iii
© ISO 2018 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 15118-5:2018(F)

8  Descriptions de cas d'essais pour la mesure de signaux HPGP PLC ISO 15118-3 ................. 64

8.1  Généra lités ...................................................................................................................................................... 64

8.2  Cas d'essai pour la mesure de signaux PLC pour l'ISO 15118-3 .................................................. 64

8.3  Cas d'essais SECC + pont PLC .................................................................................................................... 65

8.3.1  Cas d'essais SECC pour CmSlacParm ..................................................................................................... 65

8.3.2  Cas d'essais SECC pour AttenuationCharacterization ..................................................................... 72

8.3.3  Cas d'essais SECC pour CmValidate ........................................................................................................ 83

8.3.4  Cas d'essais SECC pour CmSlacMatch .................................................................................................... 91

8.3.5  Cas d'essais SECC pour PLCLinkStatus ................................................................................................ 103

8.3.6  Cas d'essais SECC de CmAmpMap ......................................................................................................... 116

8.4  Cas d'essais EVCC + pont PLC ................................................................................................................. 120

8.4.1  Cas d'essais EVCC pour CmSlacParm ................................................................................................... 120

8.4.2  Cas d'essais EVCC pour AttenuationCharacterization .................................................................. 128

8.4.3  Cas d'essais EVCC pour CmValidate ..................................................................................................... 138

8.4.4  Cas d'essais EVCC pour CmValidateOrCmSlacMatch ..................................................................... 150

8.4.5  Cas d'essais EVCC pour CmSlacMatc h .................................................................................................. 151

8.4.6  Cas d'essais EVCC pour PLCLinkStatus ............................................................................................... 157

8.4.7  Cas d'essais EVCC pour CmAmpMap .................................................................................................... 169

Annex A (normatif) Spécifications de configuration .................................................................................. 173

A.1  Configuration du compteur .................................................................................................................... 173

A.2  Configuration du PICS ............................................................................................................................... 174

A.3  Configuration du PIXIT............................................................................................................................. 174

Annex B (normatif) Spécification de la part contrôle ................................................................................ 176

B.1  Parties contrôle du SECC ......................................................................................................................... 176

B.1.1  Parties contrôle spécifique au CA ......................................................................................................... 176

B.1.2  Parties contrôle spécifique au CC ......................................................................................................... 181

B.2  Parties contrôle du EVCC ......................................................................................................................... 186

B.2.1  Parties contrôle spécifique au CA ......................................................................................................... 186

B.2.2  Parties contrôle spécifique au CC ......................................................................................................... 190

Annex C (normatif) Spécifications du cas d'essai pour 15118-3 ............................................................ 195

C.1  Cas d'essais SECC + pont PLC .................................................................................................................. 195

C.1.1  Cas d'essais SECC pour CmSlacParm ................................................................................................... 195

C.1.2  Cas d'essais SECC pour AttenuationCharacterization ................................................................... 199

C.1.3  Cas d'essais SECC pour CmValidate ...................................................................................................... 206

C.1.4  Cas d'essais SECC pour CmSlacMatch .................................................................................................. 211

C.1.5  Cas d'essais SECC pour PLCLinkStatus ................................................................................................ 218

C.1.6  Cas d'essais SECC de CmAmpMap ......................................................................................................... 221

C.2  Cas d'essais EVCC + pont PLC ................................................................................................................. 223

C.2.1  Cas d'essais EVCC pour CmSlacParm ................................................................................................... 223

C.2.2  Cas d'essais EVCC pour AttenuationCharacterization .................................................................. 228

C.2.3  Cas d'essais EVCC de CmValidate .......................................................................................................... 233

C.2.4  Cas d'essais EVCC pour CmValidateOrCmSlacMatch ..................................................................... 241

C.2.5  Cas d'essais EVCC pour CmSlacMatc h .................................................................................................. 241

© ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 15118-5:2018(F)

C.2.6  Cas d'essais EVCC pour PLCLinkStatus ............................................................................................... 246

C.2.7  Cas d'essais EVCC pour CmAmpMap ................................................................................................... 253

Annex D (normatif) Spécifications des Functions pour supporter l’exécution des essais ........... 257

D.1  Fonctions de configuration .................................................................................................................... 257

D.2  Fonctions des conditions préalables .................................................................................................. 259

D.2.1  Fonctions SECC + PLC Pont ..................................................................................................................... 259

D.2.2  Fonctions EVCC + PLC Pont ..................................................................................................................... 262

D.3  Fonctions des post-conditions .............................................................................................................. 265

D.3.1  Fonctions SECC + PLC Pont ..................................................................................................................... 265

D.3.2  Fonctions EVCC + PLC Pont ..................................................................................................................... 266

D.4  Les fonctions librairie .............................................................................................................................. 266

Annex E (normatif) Spécifications des fonctions pour 15118-3 ............................................................ 268

E.1  Fonctions SECC + PLC Pont ..................................................................................................................... 268

E.1.1  Fonctions SECC pour CmSlacParm ....................................................................................................... 268

E.1.2  Fonctions SECC pour AttenuationCharacterization ...................................................................... 275

E.1.3  Fonctions SECC pour CmValidate ......................................................................................................... 290

E.1.4  Fonctions SECC pour CmSlacMatch ..................................................................................................... 307

E.1.5  Fonctions SECC pour CmSetKey ............................................................................................................ 312

E.1.6  Fonctions SECC pour PLCLinkStatus ................................................................................................... 313

E.1.7  Fonctions SECC pour CmAmpMap ........................................................................................................ 322

E.2  Fonctions EVCC + PLC Pont ..................................................................................................................... 327

E.2.1  Fonctions EVCC pour CmSlacParm ...................................................................................................... 328

E.2.2  Fonctions EVCC pour AttenuationCharacterization ...................................................................... 333

E.2.3  Fonctions EVCC pour CmValidate ........................................................................................................ 355

E.2.4  Fonctions EVCC pour CmValidateOrCmSlacMatch ......................................................................... 376

E.2.5  Fonctions EVCC pour CmSlacMatch ..................................................................................................... 379

E.2.6  Fonctions EVCC pour CmSetKey ........................................................................................................... 382

E.2.7  Fonctions EVCC pour PLCLinkStatus ................................................................................................... 382

E.2.8  Fonctions EVCC pour CmAmpMap ....................................................................................................... 388

Annex F (normatif) Spécifications des modèles pour 15118-3 .............................................................. 394

F.1  Communs + modèles pont PLC .............................................................................................................. 394

F.1.1  Modèles CMN pour CmSlacParm .......................................................................................................... 395

F.1.2  Modèles CMN pour CmStartAttenCharInd ........................................................................................ 396

F.1.3  Modèles CMN pour CmMnbcSoundInd ............................................................................................... 396

F.1.4  Modèles CMN pour CmAttenCharRsp ................................................................................................. 396

F.1.5  Modèles CMN pour CmValidate............................................................................................................. 397

F.1.6  Modèles CMN pour CmSlacMatch ......................................................................................................... 398

F.1.7  Modèles CMN pour CmSetKey ............................................................................................................... 399

© ISO 2018 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 15118-5:2018(F)

F.1.8  Modèles CMN pour CmAmpMap ............................................................................................................ 400

F.1.9  Modèles CMN pour CmNwStats ............................................................................................................. 403

F.2  Modèles SECC + pont PLC ......................................................................................................................... 403

F.2.1  Modèles SECC pour CmAttenCharInd .................................................................................................. 404

F.3  Modèles SECC + pont PLC ......................................................................................................................... 404

F.3.1  Modèles EVCC pour CmAttenProfileInd ............................................................................................. 404

F.3.2  Modèles EVCC pour CmAttenCharInd ................................................................................................. 404

Annex G (normatif) Définitions type des données ...................................................................................... 406

G.1  Types de données pour PICS .................................................................................................................. 406

G.2  Types de données pour PIXIT ................................................................................................................ 406

G.3  Types de données pour SLAC ................................................................................................................. 407

Bibliographie ............................................................................................................................................................. 412

© ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 15118-5:2018(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (Comités membres de l’ISO) L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le

droit de faire partie du comité technique créé à cet effet. Les organisations internationales

gouvernementales et non‐gouvernementales, en liaison avec l’ISO, participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) sur toutes les

questions de normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir

www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant‐propos.html.

Le présent document a été élaboré par l’ISO/TC 22, Véhicules routiers, sous‐comité SC 31,

Communication de données et le comité technique IEC/TC 69 Véhicules électriques destinés à circuler sur

la voie publique et chariots de manutention électriques. Le projet a été soumis aux organismes nationaux

de l'ISO et de l’IEC pour vote.

Une liste de toutes les parties de la série de normes ISO 15118 peut être consultée sur le site de l’ISO.

vii
© ISO 2018 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 15118-5:2018(F)
Introduction

Les deux premières parties de la norme ISO 15118 décrivent les cas d’utilisation et les spécifications

techniques de l’interface de communication entre véhicule et réseau électrique qui est destinée à

l’utilisation optimisée de ressources énergétiques afin que les véhicules routiers électriques puissent

être rechargés de la manière la plus économique et la plus efficace du point de vue énergétique. Elle est

en outre nécessaire au développement de systèmes de facturation efficaces et pratiques de façon à

couvrir les micro‐paiements qui découlent des processus de recharge. Dans le futur, les canaux de

communication nécessaires pourraient contribuer à la stabilisation du réseau électrique ainsi qu’au

soutien des services d’informations supplémentaires requis pour une exploitation efficace et

économique des véhicules électriques.

Compte‐tenu des exigences relatives à la couche physique et à la couche de liaison de données définies

dans la troisième partie de la norme, un ensemble correspondant de cas d'essai est nécessaire pour

vérifier la conformité de mise en application. Le présent document définit donc une suite d'essais de

conformité pour les protocoles des couches physiques et de liaison de données afin d’en tirer une base

commune et approuvée pour les essais de conformité. La suite d'essais qui en découle constitue un

prérequis nécessaire aux essais d’interopérabilité réalisés en aval. Étant donné que l’interopérabilité

implique en outre la logique d’application réelle d’une implémentation, ces essais dépassent le cadre du

présent document. Ainsi, ce document se concentre sur les aspects de l’interface et les exigences

correspondantes données dans la troisième partie seulement.
viii
© ISO 2018 – Tous droits réservés
---------------------- Page: 8 ----------------------
NORME INTERNATIONALE ISO 15118-5:2018(F)
Véhicules routiers — Interface de communication entre véhicules
et réseau électrique — Partie 5: Essais de conformité relatifs à la
couche physique et à la couche liaison de données
1 Domaine d'application

Le présent document spécifie des essais de conformité sous la forme d’une suite d'essais abstraits (ATS)

pour un système à tester (SUT) implémentant un dispositif de contrôle de communication d’un véhicule

électrique ou d’équipement d’alimentation (EVCC ou SECC) à l’aide d’une communication de haut

niveau (HLC) se basant sur le courant porteur en ligne (PLC) et sur une signalisation de base

conformément à l'ISO 15118‐3. Ces essais de conformité définissent le contrôle des capacités et des

comportements d’un SUT ainsi que la vérification de ce qui est observé en comparaison des exigences

de conformité spécifiées dans l'ISO 15118‐3 et en comparaison de ce que l’exécutant déclare sur les

capacités de mise en œuvre du SUT.

Les essais de capacité compris dans l’ATS vérifient que les capacités observables du SUT sont conformes

aux exigences de conformité statique définies dans l'ISO ISO 15118‐3. Les essais de comportement de

l’ATS examinent une implémentation de la manière la plus approfondie possible de l'ensemble des

exigences de conformité dynamiques définies dans l'ISO 15118‐3 et dans les limites des capacités du

SUT (voir NOTE 1).

Une architecture d'essai est décrite en rapport avec l’ATS. Dans cette partie de la norme, les cas d'essais

de conformité sont décrits en s’appuyant sur cette architecture d'essai et sont spécifiés en langage

noyau TTCN‐3, pour les couches physiques et de liaison de données ISO/OSI (Couches 1 et 2). Les cas

d'essai de conformité de la couche réseau ISO/OSI (Couche 3) et au‐delà sont décrites dans

l'ISO 15118‐4.

Concernant sa portée, le présent document ne couvre que les sections et exigences normatives de

l'ISO 15118‐3. Le présent document peut aussi inclure des essais spécifiques pour des exigences de

normes citées en référence (par ex. IEEE, ou standards de consortiums industriels) dans la mesure où

elles sont pertinentes en termes de conformité pour mises en oeuvre conformément à l' ISO 15118‐3.

Néanmoins, il n'est pas explicitement prévu d'élargir le champ d'application de cette spécification de

conformité à de telles normes externes, si cela n’est pas techniquement nécessaire aux fins des essais de

de conformité de l'ISO 15118‐3. De plus, les essais de conformité spécifiés dans le présent document

n’incluent pas l’évaluation du rendement, de la robustesse ou encore de la fiabilité de la mise en oeuvre.

Ils ne peuvent servir à la formulation de jugements sur la réalisation physique de primitives de service

abstraite
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
