ISO 9974-2:1996
(Main)Connections for general use and fluid power — Ports and stud ends with ISO 261 threads with elastomeric or metal-to-metal sealing — Part 2: Stud ends with elastomeric sealing (type E)
Connections for general use and fluid power — Ports and stud ends with ISO 261 threads with elastomeric or metal-to-metal sealing — Part 2: Stud ends with elastomeric sealing (type E)
Specifies dimensions, performance requirements and test procedures for heavy-duty (S series) and light-duty (L series) stud ends with ISO 261 threads and the elastomeric sealing that is used with them. It also specifies the designation of these stud ends and their elastomeric sealing.
Raccordements pour applications générales et transmissions hydrauliques et pneumatiques — Orifices et éléments mâles à filetage ISO 261 et joint en élastomère ou étanchéité métal sur métal — Partie 2: Éléments mâles avec joint en élastomère (type E)
La présente partie de l'ISO 9974 prescrit les dimensions, les performances et les méthodes d'essai des éléments mâles de série lourde (série S) et de série légère (série L) à filetage ISO 261 avec joint en élastomère. Elle spécifie également la désignation de ces éléments mâles et de leur joint en élastomère.Les éléments mâles de série lourde (série S) avec joint de type E conformes à la présente partie de l'ISO 9974 peuvent être utilisés jusqu'à des pressions d'utilisation de 63 MPa (630 bar). Les éléments mâles de série légère (série L) avec joint de type E conformes à la présente partie de l'ISO 9974 peuvent être utilisés jusqu'à des pressions d'utilisation de 25 MPa (250 bar). La pression d'utilisation admissible dépend de la dimension de l'élément mâle, des matériaux, de la conception, des conditions d'utilisation, des applications, etc.Seule l'ISO 6149 est valable pour les orifices et éléments mâles filetés utilisés dans les nouvelles conceptions de circuits de transmissions hydrauliques. Les orifices et éléments mâles normalisés dans l'ISO 1179, l'ISO 9974 et l'ISO 11926 ne sont pas utilisables dans ce cas.La conformité aux spécifications dimensionnelles de la présente partie de l'ISO 9974 ne garantit pas les performances nominales. Il incombe à chaque fabricant de procéder à des essais suivant les spécifications normalisées pour vérifier que les composants conformes à la présente partie de l'ISO 9974 présentent les caractéristiques nominales de fonctionnement.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL IS0
STANDARD 99742
First edition
1996-04-I 5
Connections for general use and fluid
power - Ports and stud ends with IS0 261
threads with elastomeric or metal-to-metal
sealing -
Part 2:
Stud ends with elastomeric sealing (type E)
Raccordements pour applications g&&ales et transmissions hydrauliques
et pneuma tiques - Orifices et &men ts msles ci filetage IS0 26 7 et joint
en klastom&-e ou &anch&itG m&al sur m&al -
Partie 2: t%ments msles avec joint en Glastombe (type E)
Reference number
IS0 99742:1996(E)
---------------------- Page: 1 ----------------------
IS0 9974-M 996(E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide fed-
eration of national standards bodies IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each membe body interested in a subject for
which a technical committee has been established has the right to be rep-
resented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. IS0 col-
laborates closely with the International Electrotechnical Commission (I EC)
on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are cir-
culated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 9974-Z was prepared jointly by Technical
Committees ISOnC 5, ferrous metal pipes and metallic fittings, Sub-
committee SC 5, Threaded or plain end butt-welding fittings, threads,
gauging.of threads, and lSO/TC 131, Fluid power systems, Subcommittee
SC 4, Connectors and similar products and components.
IS0 9974 consists of the following parts, under the general title Connec-
tions for general use and fluid power - Ports and stud ends with IS0 261
threads with e/as tomeric or metal-to-metal sealing.
- Part 7: Threaded ports
- Part 2: Stud ends with elastomeric sealing (type E)
- Part 3: Stud ends with metal-to-metal sealing (type B)
The performance requirements, dimensions and designs are defined for
port and stud end connections for the L and S series in IS0 9974-Z and for
the LL, L and S series in IS0 9974-3. Significant testing over more than
30 years of use has confirmed the performance requirements of these
port and stud end connections.
Stud ends conforming to IS0 9974-Z and 9974-3 are identical to those
conforming to DIN 3852-1. IS0 9974-Z stud ends are used on IS0 8434-l
and IS0 8434-4 fittings, and IS0 9974-3 stud ends are used on IS0 8434-l
fittings.
Annex A forms an integral part of this part of IS0 9974. Annex B is for
information only.
0 IS0 1996
All rights reserved. Unless otherwise specified, no part of this publication may be
reproduced or utilized in any form or by any means, electronic or mechanical, including
photocopying and microfilm, without permission in writing from the publisher.
International Orga nization for Standardi zation
Case Postale 56 l CH-121 1G eneve 20 l Switzerland
Printed in Switzerland
II
---------------------- Page: 2 ----------------------
@ IS0 IS0 9974-2: 1996(E)
Introduction
In fluid power systems, power is transmitted and controlled through a fluid
(liquid or gas) under pressure within an enclosed circuit. In general appli-
cations, a fluid may be conveyed under pressure.
Components are connected through their threaded ports by stud ends on
fluid conductor fittings to tubes and pipes or to hose fittings and hoses.
. . .
III
---------------------- Page: 3 ----------------------
This page intentionally left blank
---------------------- Page: 4 ----------------------
IS0 9974-2: 1996(E)
INTERNATIONAL STANDARD @ IS0
Connections for general use and fluid power - Ports and stud
ends with IS0 261 threads with elastomeric or metal-to-metal
sealing -
Part 2:
Stud ends with elastomeric sealing (type E)
this part of IS0 9974. At the time of publication, the
1 Scope
editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this
This part of IS0 9974 specifies dimensions, perform-
part of IS0 9974 are encouraged to investigate the
ance requirements and test procedures for heavy-duty
possibility of applying the most recent editions of the
(S series) and light-duty (L series) stud ends with
standards indicated below. Members of IEC and IS0
IS0 261 threads and the elastomeric sealing that is
maintain registers of currently valid International Stan-
used with them. It also specifies the designation of
dards.
these stud ends and their elastomeric sealing.
Heavy-duty (S series) stud ends with type E sealing in
IS0 48: 1994, Rubber, vulcanized or thermoplastic
accordance with this part of IS0 9974 may be used at
- Determination of hardness (hardness between
working
...
NORME ISO
9974-2
INTERNATIONALE
Première édition
1996-04-I 5
Raccordements pour applications
générales et transmissions hydrauliques
Orifices et éléments
et pneumatiques -
mâles à filetage ISO 261 et joint en
élastomère ou étanchéité métal sur
métal -
Partie 2:
Éléments mâles avec joint en élastomère
(type E)
Connections for general use and fluid power - Ports and stud ends with
ISO 261 threads with elastomericor metal-to-metal sealing -
Part 2: Stud ends with elastomeric sealing (type E)
Numéro de référence
ISO 9974-Z: 1996(F)
---------------------- Page: 1 ----------------------
ISO 9974-2:1996(F)

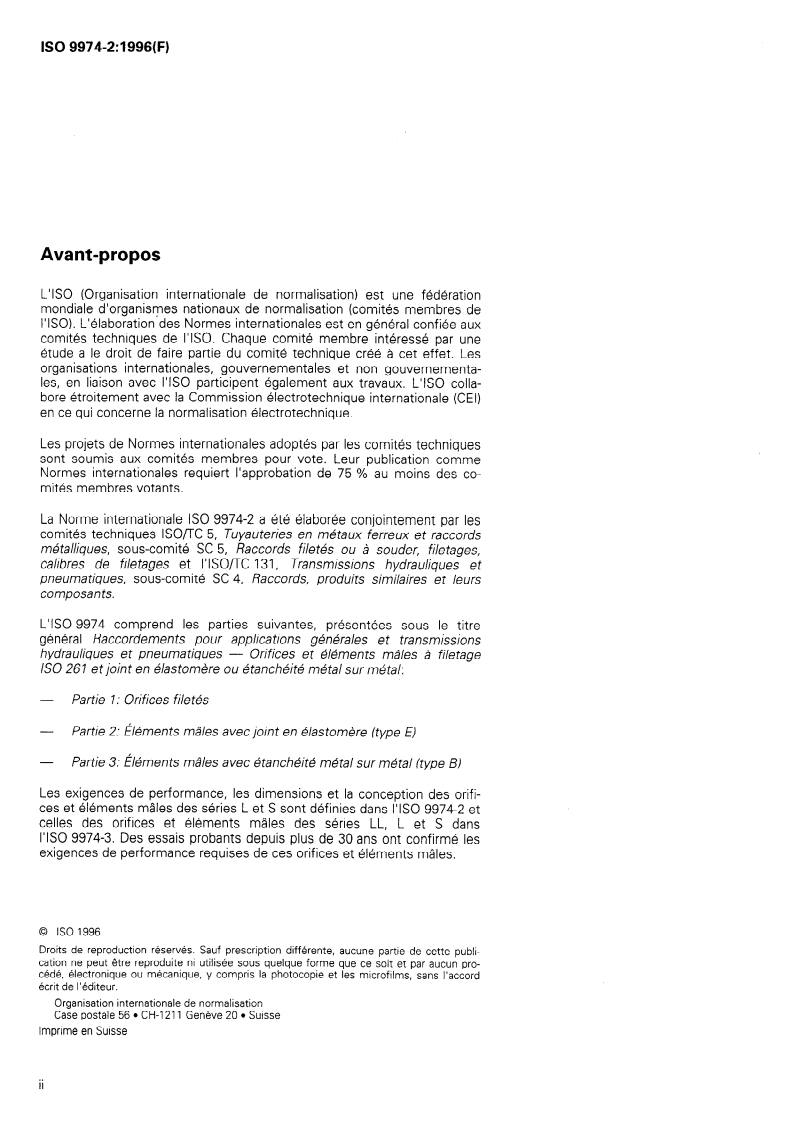

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementa-
les, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 9974-2 a été élaborée conjointement par les
comités techniques lSO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 5, Raccords filetés ou à souder, filetages,
calibres de filetages et l’lSO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs
composants.
L’ISO 9974 comprend les parties suivantes, présentées sous le titre
général Raccordements pour applications générales et transmissions
Orifices et éléments mâles à filetage
hydrauliques et pneumatiques -
/SO 267 et joint en élastomère ou étanchéité métal sur métal:
- Partie 7 : Orifices file tés
- Partie 2: Éléments mâles avec joint en élastomère (type E)
- Partie 3: Éléments mâles avec étanchéité métal sur métal (type 5)
Les exigences de performance, les dimensions et la conception des orifi-
ces et éléments mâles des séries L et S sont définies dans I’ISO 9974-2 et
celles des orifices et éléments mâles des séries LL, L et S dans
I’ISO 9974-3. Des essais probants depuis plus de 30 ans ont confirmé les
exigences de performance requises de ces orifices et éléments mâles.
0 60 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------
@ ISO ISO 9974=2:1996(F)
Les ékments mâles conformes à I’ISO 9974-2 et I’ISO 9974-3 sont iden-
tiques à ceux en conformitb avec la DIN 3852-l. Les éléments mâles
ISO 9974-2 sont utilisés avec les raccords ISO 8434-l et ISO 8434-4, et
les éléments mâles ISO 9974-3 sont utilisés avec les raccords ISO 8434-l.
L’annexe A fait partie intégrante de la présente partie de I’ISO 9974. L’an-
nexe B est donnée uniquement à titre d’information.
---------------------- Page: 3 ----------------------
ISO 9974-2: 1996(F) @ ISO

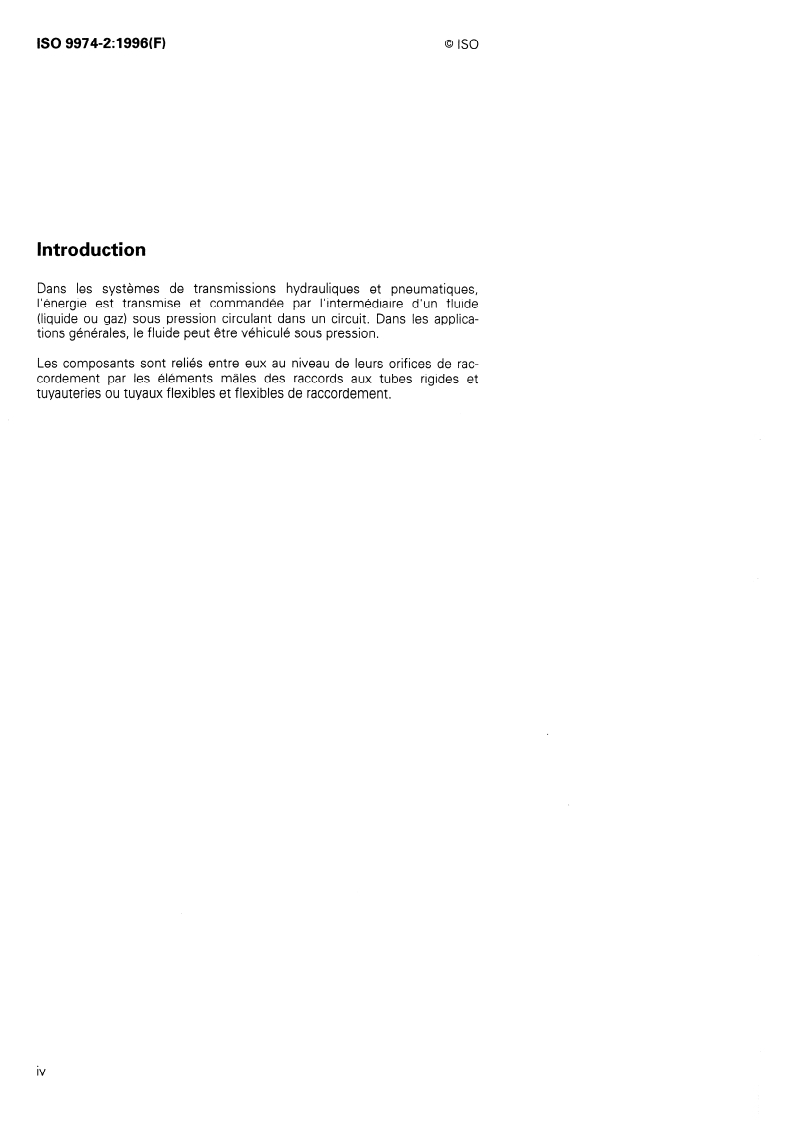

Introduction
Dans les systèmes de transmissions hydrauliques et pneumatiques,
l’énergie est transmise et commandée par l’intermédiaire d’un fluide
(liquide ou gaz) sous pression circulant dans un circuit. Dans les applica-
tions générales, le fluide peut être véhiculé sous pression.
Les composants sont reliés entre eux au niveau de leurs orifices de rac-
cordement par les éléments mâles des raccords aux tubes rigides et
tuyauteries ou tuyaux flexibles et flexibles de raccordement.
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE @ ISO ISO 9974-2:1996( F)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques - Orifices et éléments mâles à
filetage ISO 261 et joint en élastomère ou étanchéité métal sur
métal -
Partie 2:
Éléments mâles avec ioint en élastomère (type E)
J
2 Références normatives
1 Domaine d’application
La présente partie de I’ISO 9974 prescrit les dimen-
Les normes suivantes contiennent des dispositions
sions, les performances et les méthodes d’essai des
qui, par suite de la référence qui en est faite, consti-
éléments mâles de série lourde (série S) et de série
tuent des dispositions valables pour la présente partie
légère (série L) à filetage ISO 261 avec joint en élas-
de I’ISO
...
NORME ISO
9974-2
INTERNATIONALE
Première édition
1996-04-I 5
Raccordements pour applications
générales et transmissions hydrauliques
Orifices et éléments
et pneumatiques -
mâles à filetage ISO 261 et joint en
élastomère ou étanchéité métal sur
métal -
Partie 2:
Éléments mâles avec joint en élastomère
(type E)
Connections for general use and fluid power - Ports and stud ends with
ISO 261 threads with elastomericor metal-to-metal sealing -
Part 2: Stud ends with elastomeric sealing (type E)
Numéro de référence
ISO 9974-Z: 1996(F)
---------------------- Page: 1 ----------------------
ISO 9974-2:1996(F)

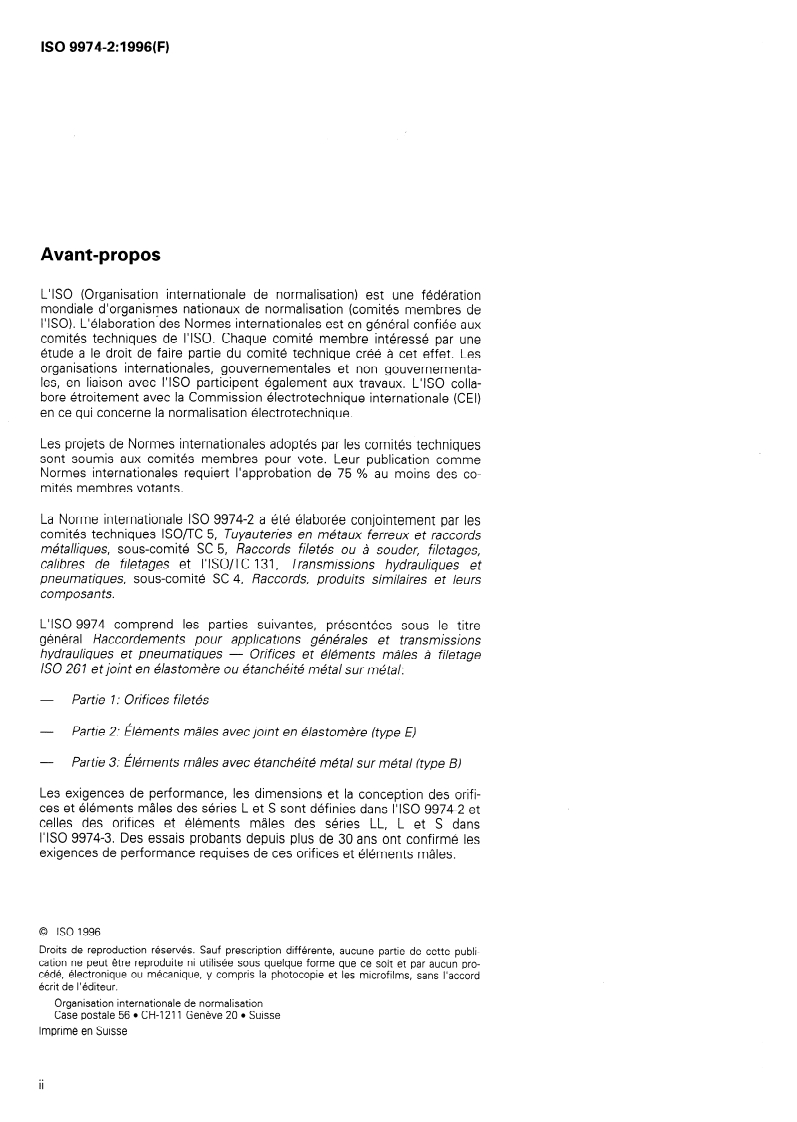

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementa-
les, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 9974-2 a été élaborée conjointement par les
comités techniques lSO/TC 5, Tuyauteries en métaux ferreux et raccords
métalliques, sous-comité SC 5, Raccords filetés ou à souder, filetages,
calibres de filetages et l’lSO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs
composants.
L’ISO 9974 comprend les parties suivantes, présentées sous le titre
général Raccordements pour applications générales et transmissions
Orifices et éléments mâles à filetage
hydrauliques et pneumatiques -
/SO 267 et joint en élastomère ou étanchéité métal sur métal:
- Partie 7 : Orifices file tés
- Partie 2: Éléments mâles avec joint en élastomère (type E)
- Partie 3: Éléments mâles avec étanchéité métal sur métal (type 5)
Les exigences de performance, les dimensions et la conception des orifi-
ces et éléments mâles des séries L et S sont définies dans I’ISO 9974-2 et
celles des orifices et éléments mâles des séries LL, L et S dans
I’ISO 9974-3. Des essais probants depuis plus de 30 ans ont confirmé les
exigences de performance requises de ces orifices et éléments mâles.
0 60 1996
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
---------------------- Page: 2 ----------------------
@ ISO ISO 9974=2:1996(F)
Les ékments mâles conformes à I’ISO 9974-2 et I’ISO 9974-3 sont iden-
tiques à ceux en conformitb avec la DIN 3852-l. Les éléments mâles
ISO 9974-2 sont utilisés avec les raccords ISO 8434-l et ISO 8434-4, et
les éléments mâles ISO 9974-3 sont utilisés avec les raccords ISO 8434-l.
L’annexe A fait partie intégrante de la présente partie de I’ISO 9974. L’an-
nexe B est donnée uniquement à titre d’information.
---------------------- Page: 3 ----------------------
ISO 9974-2: 1996(F) @ ISO
Introduction
Dans les systèmes de transmissions hydrauliques et pneumatiques,
l’énergie est transmise et commandée par l’intermédiaire d’un fluide
(liquide ou gaz) sous pression circulant dans un circuit. Dans les applica-
tions générales, le fluide peut être véhiculé sous pression.
Les composants sont reliés entre eux au niveau de leurs orifices de rac-
cordement par les éléments mâles des raccords aux tubes rigides et
tuyauteries ou tuyaux flexibles et flexibles de raccordement.
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE @ ISO ISO 9974-2:1996( F)
Raccordements pour applications générales et transmissions
hydrauliques et pneumatiques - Orifices et éléments mâles à
filetage ISO 261 et joint en élastomère ou étanchéité métal sur
métal -
Partie 2:
Éléments mâles avec ioint en élastomère (type E)
J
2 Références normatives
1 Domaine d’application
La présente partie de I’ISO 9974 prescrit les dimen-
Les normes suivantes contiennent des dispositions
sions, les performances et les méthodes d’essai des
qui, par suite de la référence qui en est faite, consti-
éléments mâles de série lourde (série S) et de série
tuent des dispositions valables pour la présente partie
légère (série L) à filetage ISO 261 avec joint en élas-
de I’ISO
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
