Welding consumables — Covered electrodes for manual metal arc welding of copper and copper alloys — Classification

ISO 17777:2016 prescribes requirements for the classification of covered electrodes for manual metal arc welding of copper and copper alloys. It includes those chemical compositions in which the copper content exceeds that of any other element.

Produits consommables pour le soudage — Électrodes enrobées pour le soudage manuel à l'arc du cuivre et des alliages de cuivre — Classification

ISO 17777:2016 prescrit les exigences pour la classification des électrodes enrobées pour le soudage manuel à l'arc du cuivre et des alliages de cuivre. Elle inclut les compositions chimiques pour lesquelles la teneur en cuivre est supérieure à celle de tout autre élément.

General Information

Status
Published
Publication Date
11-May-2016
Current Stage
9093 - International Standard confirmed
Completion Date
05-Mar-2021
Ref Project

Relations

Buy Standard

Standard
ISO 17777:2016 - Welding consumables -- Covered electrodes for manual metal arc welding of copper and copper alloys -- Classification
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17777:2016 - Produits consommables pour le soudage -- Électrodes enrobées pour le soudage manuel à l'arc du cuivre et des alliages de cuivre -- Classification
French language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17777:2016 - Produits consommables pour le soudage -- Électrodes enrobées pour le soudage manuel a l'arc du cuivre et des alliages de cuivre -- Classification
French language
8 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 17777
First edition
2016-05-15
Welding consumables — Covered
electrodes for manual metal arc
welding of copper and copper alloys —
Classification
Produits consommables pour le soudage — Électrodes enrobées
pour le soudage manuel à l’arc du cuivre et des alliages de cuivre —
Classification
Reference number
ISO 17777:2016(E)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 17777:2016(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 17777:2016(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Classification . 1
4 Symbols . 4
4.1 Symbol for the product/process . 4
4.2 Symbol for the chemical composition of the all-weld metal . 4
5 Chemical analysis . 4
6 Rounding procedure . 4
7 Retests . 4
8 Technical delivery conditions . 4
9 Designation examples . 5
Annex A (informative) Corresponding national classifications . 6
Annex B (informative) Physical properties and examples for the use of copper alloy
covered electrodes . 7
Bibliography . 8
© ISO 2016 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 17777:2016(E)

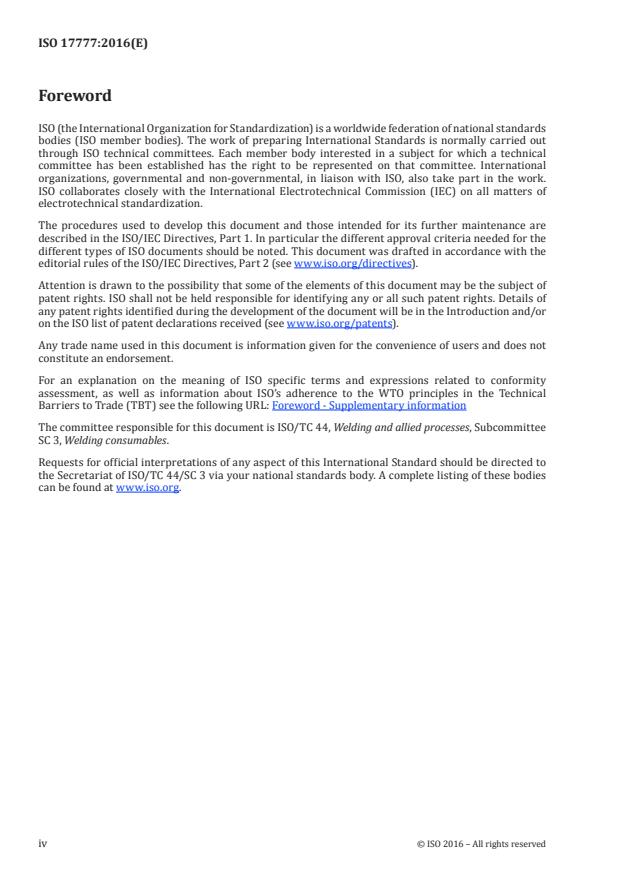

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 44, Welding and allied processes, Subcommittee
SC 3, Welding consumables.
Requests for official interpretations of any aspect of this International Standard should be directed to
the Secretariat of ISO/TC 44/SC 3 via your national standards body. A complete listing of these bodies
can be found at www.iso.org.
iv © ISO 2016 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 17777:2016(E)
Welding consumables — Covered electrodes for manual
metal arc welding of copper and copper alloys —
Classification
1 Scope
This International Standard prescribes requirements for the classification of covered electrodes for
manual metal arc welding of copper and copper alloys. It includes those chemical compositions in which
the copper content exceeds that of any other element.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of
product, dimensions, tolerances and markings
ISO 6847, Welding consumables — Deposition of a weld metal pad for chemical analysis
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor 1:2011
3 Classification
A covered electrode shall be classified according to the chemical composition of the all-weld metal as
given in Table 1. The symbol for the classification is divided into two parts:
a) the first part gives a symbol indicating the product/process to be used;
b) the second part gives a symbol indicating the chemical composition of the all-weld metal.
© ISO 2016 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 17777:2016(E)

2 © ISO 2016 – All rights reserved
Table 1 — Symbols and all-weld metal chemical composition of covered electrodes
a
Alloy symbols Chemical composition, % (by mass)
Others
Numerical Chemical Cu Al Fe Mn Ni incl. Co P Pb Si Sn Zn As Ti S
total
COPPER LOW ALLOYED
Cu 1892 Cu Bal. 0,10 0,20 0,10 — — 0,01 0,10 — — — — — 0,50
Cu 1893 CuMn2 ≥95 — 1,0 1,0 to 3,0 0,3 0,10 0,01 0,8 1,0 — 0,05 — — 0,5
Cu 1893A CuMn2(A) ≥95 — — 3,0 — 0,30 0,02 0,5 — — — — — 0,50
COPPER–TIN
0,05 to
Cu 5180 CuSn5P Bal. 0,01 0,25 — — 0,02 — 4,0 to 6,0 — — — — 0,50
0,35
Cu 5180A CuSn6P Bal. — — — — 0,30 0,02 — 5,0 to 7,0 — — — — 0,50
Cu 5180B CuSn7 Bal. 0,1 0,2 1,0 — 0,10 0,02 0,5 5,0 to 8,0 0,1 — — — 0,5
Cu 5410 CuSn13 Bal. 0,1 0,2 1,0 — 0,10 0,02 0,5 11,0 to 13,0 0,1 — — — 0,2
0,05 to
Cu 5210 CuSn8P Bal. 0,01 0,25 — — 0,02 — 7,0 to 9,0 — — — — 0,50
0,35
Cu 5210A CuSn8P(A) Bal. — — — — 0,30 0,02 — 7,0 to 9,0 — — — — 0,50
COPPER–ALUMINIUM
6,5 to
Cu 6100 CuAl8Fe3 Bal. 0,5 to 5,0 — — — 0,02 1,5 — — — — — 0,50
9,5
6,5 to
Cu 6100A CuAl9 Bal. 1,0 2,0 0,8 — 0,02 0,7 — — — — — 0,5
8,5
6,5 to
Cu 6325 CuAl9Ni2Fe Bal. 1,5 to 2,5 1,5 to 3,0 1,8 to 3,0 — 0,02 0,7 — — — — — 0,5
8,5
7,0 to
Cu 6327 CuAl9Mn
...

NORME ISO
INTERNATIONALE 17777
Première édition
2016-05-15
Produits consommables pour le
soudage — Électrodes enrobées pour
le soudage manuel à l’arc du cuivre et
des alliages de cuivre — Classification
Welding consumables — Covered electrodes for manual metal arc
welding of copper and copper alloys — Classification
Numéro de référence
ISO 17777:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 17777:2016(F)

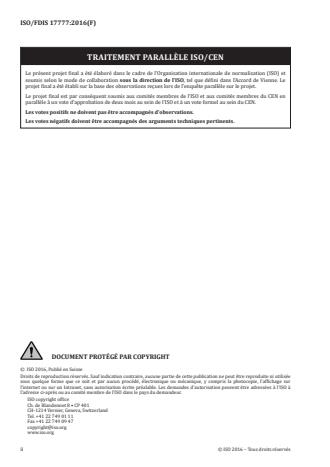

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 17777:2016(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Classification . 1
4 Symboles . 4
4.1 Symbole pour le produit/procédé . 4
4.2 Symbole pour la composition chimique du métal fondu hors dilution . 4
5 Analyse chimique . 4
6 Méthode d’arrondissage . 4
7 Contre-essais . 4
8 Conditions techniques de livraison . 4
9 Exemples de désignation . 5
Annexe A (informative) Classifications nationales correspondantes . 6
Annexe B (informative) Propriétés physiques et exemples d’utilisation d’électrodes
enrobées en alliage de cuivre . 7
Bibliographie . 8
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 17777:2016(F)

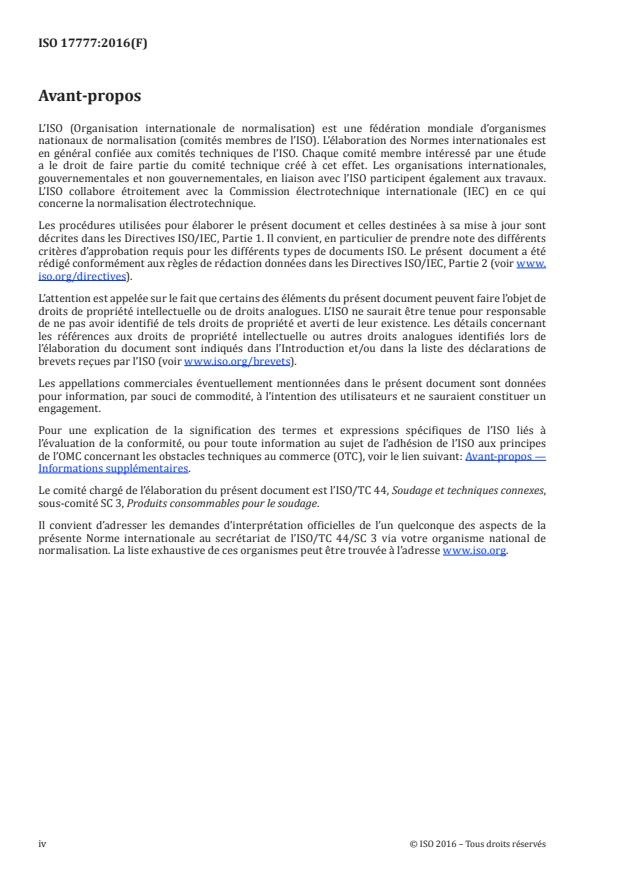

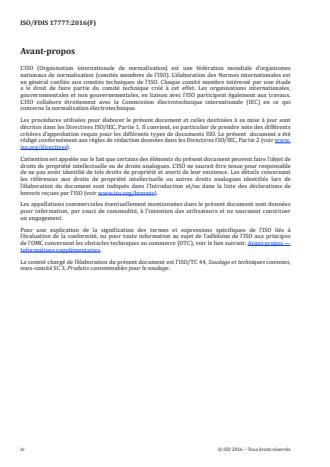

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
Il convient d’adresser les demandes d’interprétation officielles de l’un quelconque des aspects de la
présente Norme internationale au secrétariat de l’ISO/TC 44/SC 3 via votre organisme national de
normalisation. La liste exhaustive de ces organismes peut être trouvée à l’adresse www.iso.org.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 17777:2016(F)
Produits consommables pour le soudage — Électrodes
enrobées pour le soudage manuel à l’arc du cuivre et des
alliages de cuivre — Classification
1 Domaine d’application
La présente Norme internationale prescrit les exigences pour la classification des électrodes
enrobées pour le soudage manuel à l’arc du cuivre et des alliages de cuivre. Elle inclut les compositions
chimiques pour lesquelles la teneur en cuivre est supérieure à celle de tout autre élément.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des matériaux
d’apport et des flux — Type de produit, dimensions, tolérances et marquage
ISO 6847, Produits consommables pour le soudage — Exécution d’un dépôt de métal fondu pour l’analyse
chimique
ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d’apport et flux
ISO 80000-1:2009, Grandeurs et unités — Partie 1: Généralités. Corrigé par ISO 80000-1:2009/Cor 1:2011
3 Classification
Une électrode enrobée doit être classifiée en conformément à la composition chimique du métal fondu
hors dilution tel qu’indiqué au Tableau 1. Le symbole de classification est divisé en deux parties:
a) la première partie donne un symbole qui indique le produit/procédé à utiliser;
b) la deuxième partie donne un symbole indiquant la composition chimique du métal fondu hors
dilution.
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 17777:2016(F)

2 © ISO 2016 – Tous droits réservés
Tableau 1 — Symboles et composition chimique du métal fondu hors dilution des électrodes enrobées
a
Symbole de l’alliage Composition chimique, % (massique)
Numé- Autres
chimique Cu Al Fe Mn Ni incl. Co P Pb Si Sn Zn As Ti S
rique total
CUIVRE FAIBLEMENT ALLIE
Cu 1892 Cu Bal. 0,10 0,20 0,10 — — 0,01 0,10 — — — — — 0,50
0,10
Cu 1893 CuMn2 ≥ 95 — 1,0 1,0 à 3,0 0,3 0,01 0,8 1,0 — 0,05 — — 0,5
0,30
Cu 1893A CuMn2(A) ≥ 95 — — 3,0 — 0,02 0,5 — — — — — 0,50
CUIVRE - TITANE
0,05 à
Cu 5180 CuSn5P Bal. 0,01 0,25 — — 0,02 — 4,0 à 6,0 — — — — 0,50
0,35
Cu 5180A CuSn6P Bal. — — — — 0,30 0,02 — 5,0 à 7,0 — — — — 0,50
Cu 5180B CuSn7 Bal. 0,1 0,2 1,0 — 0,10 0,02 0,5 5,0 à 8,0 0,1 — — — 0,5
Cu 5410 CuSn13 Bal. 0,1 0,2 1,0 — 0,10 0,02 0,5 11,0 à 13,0 0,1 — — — 0,2
0,05 à
Cu 5210 CuSn8P Bal. 0,01 0,25 — — 0,02 — 7,0 à 9,0 — — — — 0,50
0,35
Cu 5210A CuSn8P(A) Bal. — — — — 0,30 0,02 — 7,0 à 9,0 — — — — 0,50
CUIVRE - ALUMINIUM
Cu 6100 CuAl8Fe3 Bal. 6,5 à 9,5 0,5 à 5,0 — — — 0,02 1,5 — — — — — 0,50
Cu 6100A CuAl9 Bal. 6,5 à 8,5 1,0 2,0 0,8 — 0,02 0,7 — — — — — 0,5
Cu 6325 CuAl9Ni2Fe Bal. 6,5 à 8,5 1,5 à 2,5 1,5 à 3,0 1,8 à 3,0 — 0,02 0,7 — — — — — 0,5
Cu 6327 CuAl9MnFe Bal. 7,0 à 10,0 1,5 2,0 0,5 — 0,02 1,0 — — — — — 0,50
Cu 6328 CuAl9Ni5Fe4Mn2 Bal. 8,0
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 17777
ISO/TC 44/SC 3
Produits consommables pour le
Secrétariat: ANSI
soudage — Électrodes enrobées pour
Début de vote:
2016-01-14 le soudage manuel à l’arc du cuivre et
des alliages de cuivre — Classification
Vote clos le:
2016-03-14
Welding consumables — Covered electrodes for manual metal arc
welding of copper and copper alloys — Classification
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
Veuillez consulter les notes administratives en page iii
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 17777:2016(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2016

---------------------- Page: 1 ----------------------
ISO/FDIS 17777:2016(F)

TRAITEMENT PARALLÈLE ISO/CEN
Le présent projet final a été élaboré dans le cadre de l’Organisation internationale de normalisation (ISO) et
soumis selon le mode de collaboration sous la direction de l’ISO, tel que défini dans l’Accord de Vienne. Le
projet final a été établi sur la base des observations reçues lors de l’enquête parallèle sur le projet.
Le projet final est par conséquent soumis aux comités membres de l’ISO et aux comités membres du CEN en
parallèle à un vote d’approbation de deux mois au sein de l’ISO et à un vote formel au sein du CEN.
Les votes positifs ne doivent pas être accompagnés d’observations.
Les votes négatifs doivent être accompagnés des arguments techniques pertinents.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 17777:2016(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Classification . 1
4 Symboles . 4
4.1 Symbole pour le produit/procédé . 4
4.2 Symbole pour la composition chimique du métal fondu hors dilution . 4
5 Analyse chimique . 4
6 Méthode d’arrondissage . 4
7 Contre-essais . 4
8 Conditions techniques de livraison . 4
9 Exemples de désignation . 5
Annexe A (informative) Classifications nationales correspondantes . 6
Annexe B (informative) Propriétés physiques et exemples d’utilisation d’électrodes
enrobées en alliage de cuivre . 7
Bibliographie . 8
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 17777:2016(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 17777:2016(F)
Produits consommables pour le soudage — Électrodes
enrobées pour le soudage manuel à l’arc du cuivre et des
alliages de cuivre — Classification
1 Domaine d’application
La présent Norme internationale prescrit les exigences pour la classification des électrodes enrobées
pour le soudage manuel à l’arc du cuivre et des alliages de cuivre. Elle inclut les compositions chimiques
pour lesquelles la teneur en cuivre est supérieure à celle de tout autre élément.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des matériaux
d’apport et des flux — Type de produit, dimensions, tolérances et marquage
ISO 6847, Produits consommables pour le soudage — Exécution d’un dépôt de métal fondu pour
l’analyse chimique
ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d’apport et flux
1)
ISO 80000-1:2009 , Grandeurs et unités — Partie 1: Généralités
3 Classification
Une électrode enrobée doit être classifiée en conformément à la composition chimique du métal fondu
hors dilution tel qu’indiqué au Tableau 1. Le symbole de classification est divisé en deux parties:
a) la première partie donne un symbole qui indique le produit/procédé à utiliser;
b) la deuxième partie donne un symbole indiquant la composition chimique du métal fondu hors dilution.

1) Corrigé par l’ISO 80000-1:2009/Cor1:2011
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 17777:2016(F)

2 © ISO 2016 – Tous droits réservés
Tableau 1 — Symboles et composition chimique du métal fondu hors dilution des électrodes enrobées
a
Symbole de l’alliage Composition chimique, % (massique)
Numé- Autres
chimique Cu Al Fe Mn Ni incl. Co P Pb Si Sn Zn As Ti S
rique total
CUIVRE FAIBLEMENT ALLIE
Cu 1892 Cu Bal. 0,10 0,
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
