ISO 544:2024

Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of product, dimensions, tolerances and markings

This document specifies technical delivery conditions for filler materials and fluxes for fusion welding. This document does not apply to other auxiliary materials such as shielding gases.

Produits consommables pour le soudage — Conditions techniques de livraison des produits d'apport et des flux — Type de produits, dimensions, tolérances et marquage

Le présent document spécifie les conditions techniques de livraison des produits d’apport et des flux utilisés pour le soudage par fusion. Le présent document ne s’applique pas aux autres produits auxiliaires, tels que les gaz de protection.

General Information

• Status: Published
• Publication Date: 12-Sep-2024
• ICS: 25.160.20 - Welding consumables
• Technical Committee: ISO/TC 44/SC 3 - Welding consumables
• Drafting Committee: ISO/TC 44/SC 3 - Welding consumables
• Current Stage: 6060 - International Standard published
• Start Date: 13-Sep-2024
• Due Date: 30-Oct-2025
• Completion Date: 13-Sep-2024

Relations

• Revises: ISO 544:2017 - Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of product, dimensions, tolerances and markings
• Effective Date: 04-Nov-2023

Standards Content (Sample)

International
Standard
ISO 544
Sixth edition
Welding consumables — Technical
2024-09
delivery conditions for filler
materials and fluxes — Type of
product, dimensions, tolerances
and markings
Produits consommables pour le soudage — Conditions techniques
de livraison des produits d'apport et des flux — Type de produits,
dimensions, tolérances et marquage
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Product type and welding process . 1
5 Dimensions and tolerances . 1
5.1 Solid wires and solid wire electrodes, tubular cored wires and tubular cored electrodes,
solid and tubular cored rods and covered electrodes .1
5.2 Solid strip electrodes .2
5.3 Cored strip electrodes and thin foils .2
5.4 Fluxes .4
6 Rounding procedure . 4
7 Condition of welding consumables . 4
7.1 Covered electrodes .4
7.2 Wires, rods, and strips .4
8 Marking . . 8
8.1 Marking on the product .8
8.1.1 Covered electrodes .8
8.1.2 Wires and strips .8
8.1.3 Rods .8
8.2 Marking on the package .8
9 Packaging. 9
10 Inspection documents . 9
Bibliography .10

iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes, Subcommittee
SC 3, Welding consumables, in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 121, Welding and allied processes, in accordance with the Agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
This sixth edition cancels and replaces the fifth edition (ISO 544:2017), which has been technically revised.
The main changes compared to the previous edition are as follows:
— in 7.2, text has been added regarding delivery in larger packages;
— in Figure 1, NOTE has been revised;
— Clause 8 has been revised.
Any feedback or questions on this document should be directed to the user’s
national standards body. A complete listing of these bodies can be found at
www.iso.org/members.html. Official interpretations of ISO/TC 44 documents, where they exist, are
available from this page: https://committee.iso.org/sites/tc44/home/interpretation.html.

iv
International Standard ISO 544:2024(en)
Welding consumables — Technical delivery conditions for
filler materials and fluxes — Type of product, dimensions,
tolerances and markings
1 Scope
This document specifies technical delivery conditions for filler materials and fluxes for fusion welding.
This document does not apply to other auxiliary materials such as shielding gases.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 14174, Welding consumables — Fluxes for submerged arc welding and electroslag welding — Classification
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 80000-1:2022, Quantities and units — Part 1: General
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Product type and welding process
The types of products covered by this document and the welding process(es) in which they are used are
listed in Table 1.
NOTE The corresponding reference numbers for each welding process in accordance with ISO 4063 are given for
information.
5 Dimensions and tolerances
5.1 Solid wires and solid wire electrodes, tubular cored wires and tubular cored electrodes,
solid and tubular cored rods and covered electrodes
Dimensions and tolerances for solid wires and solid wire electrodes, tubular cored wires and tubular cored
electrodes, solid and tubular cored rods and covered electrodes are given in Table 2.

Table 1 — Product type and welding process
a
Product type Welding process(es)
Cored strip electrode EG, ES, S
Covered electrode E
Solid rod W, O, P
Solid strip electrode ES, S
Solid wire W, P, L, EB
Solid wire electrode EG, ES, G, S
Tubular cored rod W, O, P
Tubular cored wire L, W
Tubular cored electrode EG, ES, P, S, T
Thin foil L, EB
a
The corresponding reference numbers for each welding process in accordance with
ISO 4063 are given in the key.
Key
E Manual metal arc welding (111);
EB Electron beam welding (51);
EG Electrogas welding (73);
ES Electroslag welding (72);
G MIG/MAG welding with solid wire electrode (131, 135);
L Laser welding (52);
O Oxyfuel gas welding (31);
P Plasma arc welding (15);
S Submerged arc welding (12);
T Metal arc welding with tubular cored electrode with a gas shield (132, 133, 136 and 138)
or without a gas shield (114);
W Gas tungsten arc welding (14).
5.2 Solid strip electrodes
Dimensions and tolerances for solid strip electrodes are given in Table 3.
5.3 Cored strip electrodes and thin foils
Dimensions and tolerances for cored strip electrodes and thin foils shall be in accordance with the relevant
application standard.
Table 2 — Dimensions and tolerances for wires, rods, and covered electrodes
Dimensions in millimetres
Tubular cored
Solid wires and solid
a a,b
wires and tubular Solid and tubular cored rods Covered electrodes
a
wire electrodes
a
cored electrodes
Nominal
Welding process
diameter
G, W, L, EB S, ES, EG T, S, EG W, O, P E
Diameter Diameter Diameter Diameter Length Length Diameter Diameter Length Length
tolerance tolerance tolerance tolerance tolerance of core wire tolerance tolerance
0,5 — — — —
+0,01
−0,03
0,6
0,8 —
0,9 — — — —
+0,02
−0,05
1,0
1,2
1,4
+0,01
−0,04
1,6
1,6
1,8
±0,04
2,0
2,0 ±0,06 200 ≤ l ≤ 350 ±10
2,5
±0,1 500≤ l ≤1 000 ±5
+0,02
2,4
2,6
−0,06
2,5
2,8
— — — —
3,0
+0,01
−0,07
3,2 3,2
+0,02
−0,07
4,0 4,0
±0,06 ±0,10
c
5,0 5,0 275 ≤ l ≤ 450 ±10
+0,02
6,0 — 6,0
−0,08
8,0 8,0 ±0,1
a
When an electrode diameter is not manufactured, the next closest diameter shall be tested but the tolerances given in this table are to be used.
b
Dimensions for the core wire.
c
For special cases (e.g. gravity welding), length, l < 1 000 mm

Table 3 — Dimensions and tolerances for solid strip electrodes
Dimensions Tolerances
Parameter
mm mm
Nominal thickness ≤1,0 ±0,05
+05,
≤100
Nominal width
+08,
>100
5.4 Fluxes
The flux shall be granular and so constituted that it can be conveyed freely by the flux feed system. The
particle size distribution shall be uniform and consistent in the different packaging units. The fluxes may be
obtainable in different particle size distributions (see ISO 14174).
6 Rounding procedure
Actual test values obtained shall be subject to ISO 80000-1:2022, B.3, Rule A. If the measured values are
obtained by equipment calibrated in units other than those of this document, the measured values shall
be converted to the units of this document before rounding. If an average value is to be compared to the
requirements of this document, rounding shall be done only after calc
...

Norme
internationale
ISO 544
Sixième édition
Produits consommables pour le
2024-09
soudage — Conditions techniques
de livraison des produits d'apport
et des flux — Type de produits,
dimensions, tolérances et marquage
Welding consumables — Technical delivery conditions for filler
materials and fluxes — Type of product, dimensions, tolerances
and markings
Numéro de référence

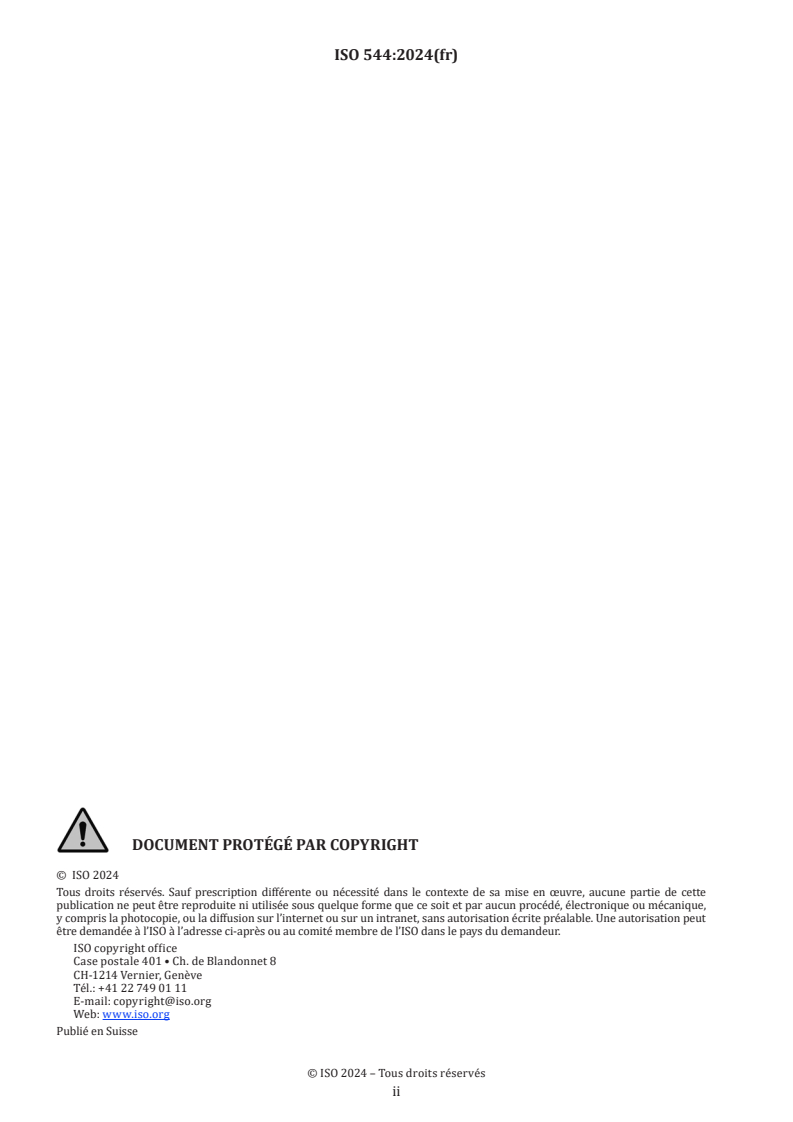

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de produits et procédés de soudage . 1
5 Dimensions et tolérances. 2
5.1 Fils pleins et fils-électrodes pleins, fils tubulaires fourrés et fils-électrodes fourrés,
baguettes pleines et baguettes tubulaires fourrées, et électrodes enrobées.2
5.2 Feuillards pleins .2
5.3 Feuillards fourrés et clinquants .2
5.4 Flux .4
6 Mode opératoire d’arrondissage. 4
7 État des produits consommables de soudage . 4
7.1 Électrodes enrobées .4
7.2 Fils, baguettes et feuillards .4
8 Marquage . 8
8.1 Marquage sur le produit .8
8.1.1 Électrodes enrobées .8
8.1.2 Fils et feuillards .8
8.1.3 Baguettes .8
8.2 Marquage sur l’emballage .8
9 Emballage . 9
10 Documents de contrôle . 9
Bibliographie . 10

iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes, sous-
comité SC 3, Produits consommables pour le soudage, en collaboration avec le comité technique CEN/TC 121,
Soudage et techniques connexes, du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette sixième édition annule et remplace la cinquième édition (ISO 544:2017) qui a fait l’objet d’une révision
technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— en 7.2, ajout d'un texte sur la livraison dans des emballages plus grand ;
— dans la Figure 1, révision de la NOTE ;
— révision de l'Article 8.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le
présent document à l’organisme national de normalisation de son pays. Une liste exhaustive
desdits organismes se trouve à l’adresse www.iso.org/fr/members.html. Les interprétations
officielles des documents de l'ISO/TC 44, lorsqu'elles existent, sont disponibles depuis la page :
https://committee.iso.org/sites/tc44/home/interpretation.html.

iv
Norme internationale ISO 544:2024(fr)
Produits consommables pour le soudage — Conditions
techniques de livraison des produits d'apport et des flux —
Type de produits, dimensions, tolérances et marquage
1 Domaine d’application
Le présent document spécifie les conditions techniques de livraison des produits d’apport et des flux utilisés
pour le soudage par fusion.
Le présent document ne s’applique pas aux autres produits auxiliaires, tels que les gaz de protection.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 14174, Produits consommables pour le soudage — Flux pour le soudage à l'arc sous flux et le soudage sous
laitier — Classification
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 80000-1:2022, Grandeurs et unités — Partie 1: Généralités
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l'adresse https:// www .electropedia .org/
4 Types de produits et procédés de soudage
Les types de produits couverts par le présent document et le(s) procédé(s) de soudage dans lesquels ils sont
utilisés sont donnés au Tableau 1.
NOTE Les numéros de référence de chaque procédé de soudage conformément à l’ISO 4063 sont donnés à titre
informatif.
5 Dimensions et tolérances
5.1 Fils pleins et fils-électrodes pleins, fils tubulaires fourrés et fils-électrodes fourrés,
baguettes pleines et baguettes tubulaires fourrées, et électrodes enrobées
Les dimensions et les tolérances pour les fils pleins et les fils-électrodes pleins, les fils tubulaires fourrés
et les fils-électrodes fourrés, les baguettes pleines et les baguettes tubulaires fourrées, et les électrodes
enrobées sont données au Tableau 2.
Tableau 1 — Types de produits et procédés de soudage
a
Type de produit Procédé(s) de soudage
Feuillard fourré EG, ES, S
Électrode enrobée E
Baguette pleine W, O, P
Feuillard plein ES, S
Fil plein W, P, L, EB
Fil-électrode plein EG, ES, G, S
Baguette tubulaire fourrée W, O, P
Fil tubulaire fourré L, W
Fil-électrode fourré EG, ES, P, S, T
Clinquant L, EB
a
Les numéros de référence de chaque procédé de soudage conformément à l’ISO 4063
sont les suivants:
Légende
E Soudage manuel à l’arc avec électrode enrobée (111) ;
EB Soudage par faisceau d’électrons (51) ;
EG Soudage électrogaz (73) ;
ES Soudage sous laitier (72) ;
G Soudage MIG/MAG avec fil-électrode fusible (131, 135) ;
L Soudage laser (52) ;
O Soudage oxygaz (31) ;
P Soudage plasma (15) ;
S Soudage à l’arc sous flux (12) ;
T Soudage à l’arc avec fil fourré avec (132, 133, 136 et 138) ou sans protection de gaz
(114) ;
W Soudage à l’arc sous protection de gaz avec électrode de tungstène (14).
5.2 Feuillards pleins
Les dimensions et les tolérances pour les feuillards pleins sont indiquées au Tableau 3.
5.3 Feuillards fourrés et clinquants
Les dimensions et les tolérances pour les feuillards fourrés et les clinquants doivent être conformes à la
norme d’application correspondante.

Tableau 2 — Dimensions et tolérances pour les fils, baguettes et électrodes enrobées
Dimensions en millimètres
Fils tubulaires
Fils pleins et Baguettes pleines et
fourrés et
ab
fils-électrodes baguettes tubulaires Electrodes enrobées
fils-électrodes
a a
pleins fourrées
a
fourrés
Diamètre
Procédé de soudage
nominal
G, W, L, EB S, ES, EG T, S, EG W, O, P E
Tolérance Tolérance Tolérance sur Tolérance Longueur Tolérance Diamètre Tolérance Longueur Tolérance
sur le dia- sur le dia- le diamètre sur le dia- sur le dia- de l’âme sur le dia- sur la lon-
mètre mètre mètre mètre mètre gueur
0,5 — — — —
+0,01
−0,03
0,6
0,8 —
0,9 — — — —
+0,02
−0,05
1,0
1,2
1,4
+0,01
−0,04
1,6
1,6
1,8
±0,04
2,0
2,0 ±0,06 200 ≤ l ≤ 350 ±10
500≤ l
2,5
±0,1 ±5
+0,02
≤1 000
2,4
2,6
−0,06
2,5
2,8
— — — —
3,0
+0,01
−0,07
3,2 3,2
+0,02
−0,07
4,0 4,0
±0,06 ±0,10
275 ≤ l
5,0 5,0 ±10
c
≤ 450
+0,02
6,0 — 6,0
−0,08
8,0 8,0 ±0,1
a
Lorsqu’un diamètre d’électrode n’est pas fabriqué, le diamètre suivant le plus proche doit être soumis à l’essai, toutefois les tolérances données dans ce tableau doivent être
utilisées.
b
Dimensions de l’âme.
c
Pour
...
