INTERNATIONAL ISO
STANDARD 15902
Second edition
2019-12
Optics and photonics — Diffractive
optics — Vocabulary
Optique et photonique — Optique diffractive — Vocabulaire
Reference number
ISO 15902:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 15902:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15902:2019(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

3.1 Diffractive optics technologies .................................................................................................................................................. 1

3.2 Diffractive optical elements and their types ................................................................................................................. 1

3.3 Structure of diffractive optical elements .......................................................................................................................... 2

3.3.1 General structure ............................................................................................................................................................. 2

3.3.2 Phase structure ................................................................................................................................................................. 2

3.3.3 Periodic structure ........................................................................................................................................................... 4

3.3.4 Design of diffractive optical elements ........................................................................................................... 6

3.4 Properties of diffractive optical elements ....................................................................................................................... 6

3.4.1 General properties.......................................................................................................................................................... 6

3.4.2 Classification of diffraction ..................................................................................................................................... 7

3.4.3 Dispersion properties .................................................................................................................................................. 8

3.4.4 Polarization .......................................................................................................................................................................... 9

3.5 Applications ............................................................................................................................................................................................10

4 Symbols and abbreviated terms ........................................................................................................................................................11

Index .................................................................................................................................................................................................................................................13

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15902:2019(E)

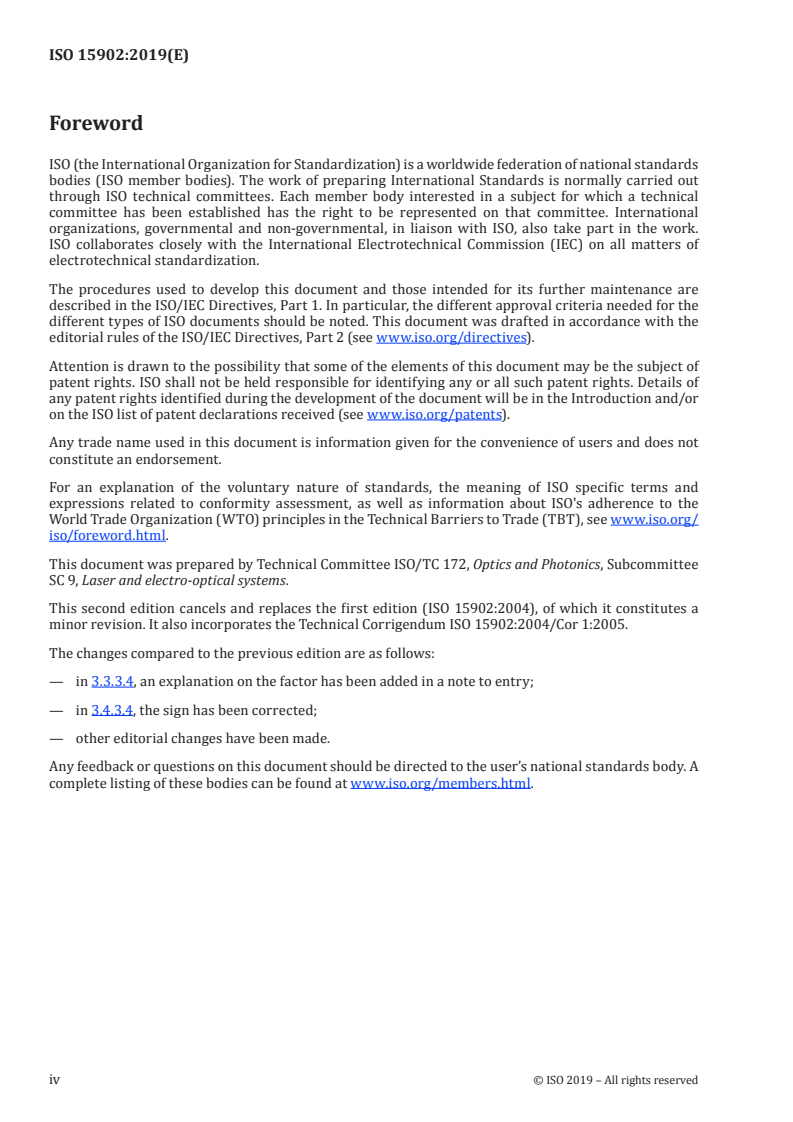

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 172, Optics and Photonics, Subcommittee

SC 9, Laser and electro-optical systems.

This second edition cancels and replaces the first edition (ISO 15902:2004), of which it constitutes a

minor revision. It also incorporates the Technical Corrigendum ISO 15902:2004/Cor 1:2005.

The changes compared to the previous edition are as follows:
— in 3.3.3.4, an explanation on the factor has been added in a note to entry;
— in 3.4.3.4, the sign has been corrected;
— other editorial changes have been made.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15902:2019(E)
Introduction

The term diffractive optical element is used for those optical elements which convert an input wavefront

to a predetermined output wavefront (or wavefronts) in free space by means of the phenomenon of

diffraction. There has been a rapid increase in the use of diffractive optical elements, especially in the

field of optical data storage, and they are essential components in optical and electro-optical systems.

They are used in a wide variety of applications.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 15902:2019(E)
Optics and photonics — Diffractive optics — Vocabulary
1 Scope

This document defines the basic terms for diffractive optical elements for free space propagation. The

purpose of this document is to provide an agreed-upon common terminology that reduces ambiguity

and misunderstanding and thereby aid in the development of the field of diffractive optics.

2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1 Diffractive optics technologies
3.1.1
diffractive optics

optical technology based on the phenomenon of the diffraction of optical radiation

3.1.2
binary optics

diffractive optics technology whose optical components have a quantized surface structure in height

Note 1 to entry: The word binary originally means a two-step structure in cross section, however, a staircase

structure in cross section is usually referred to as binary as well, regardless of the number of the steps. This

incorrect wording originates from the fact that these structures are fabricated using a mask lithography

technique.
Note 2 to entry: See 3.3.2.8 and 3.3.2.9.
3.1.3
holographic optics

diffractive optics technology that uses holograms as optical elements for transforming an incident

wavefront into a specific wavefront or wavefronts
3.2 Diffractive optical elements and their types
3.2.1
diffractive optical element
DOE

optical element for which the phenomenon of the diffraction of optical radiation is the operating

principle, usually characterized in terms of its periodic spatial structure
3.2.2
amplitude diffractive optical element

optical element which utilizes the diffraction created by its periodic spatial amplitude modulation

© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 15902:2019(E)
3.2.3
phase diffractive optical element

optical element which utilizes the diffraction created by its periodic spatial phase modulation

3.2.4
transmission diffractive optical element
diffractive optical element that operates with transmitted optical radiation
3.2.5
reflection diffractive optical element
diffractive optical element that operates with reflected optical radiation
3.2.6
active diffractive optical element

diffractive optical element whose diffraction characteristics can be dynamically changed

3.2.7
holographic optical element
HOE
diffractive optical element fabricated with an interferometric method
3.2.8
computer-generated diffractive optical element
computer-generated hologram (CGH)

diffractive optical element which is computer-designed and fabricated under computer control

Note 1 to entry: A computer-generated diffractive optical element is generally fabricated using a mechanical

method or by lithography, using optical radiation waves (including laser beams), electron beams or ion beams,

and is often referred to as a “computer-generated hologram (CGH)”.
3.2.9
binary optical element
BOE

phase-diffractive optical element having a binary-level or quantized multi-level surface-relief structure

Note 1 to entry: See Note 1 to entry in 3.1.2.
3.3 Structure of diffractive optical elements
3.3.1 General structure
3.3.1.1
substrate for diffractive optical elements
basic body of the diffractive optical element

Note 1 to entry: It may support the element's periodic structure on its surface, or it may contain that periodic

structure within itself.
3.3.1.2
grating
periodic spatial structure for optical use
3.3.2 Phase structure
3.3.2.1
phase profile

phase distribution of a diffractive optical element, which is added to incident optical radiation

2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 15902:2019(E)
3.3.2.2
surface relief diffractive optical element

optical element whose diffractive property is created by a periodic relief pattern deposited on or

corrugated in the substrate
3.3.2.3
Q-factor
Q-value

for a periodic structure with a sinusoidal refractive-index profile, this is given by

2πλT
n Λ

Note 1 to entry: The value is used to categorize gratings as either thick or thin. It should be noted that it is defined

only for sinusoidal refractive index profile.
3.3.2.4
thin diffractive optical element
diffractive optical element which produces Raman-Nath diffraction

Note 1 to entry: For a diffractive optical element with a sinusoidal refractive index profile, it is characterized

by Q < 1.
3.3.2.5
thick diffractive optical element
diffractive optical element which produces Bragg diffraction

Note 1 to entry: For a diffractive optical element with a sinusoidal refractive index profile, it is characterized

by Q >> 1.
3.3.2.6
volume phase diffractive optical element

thick diffractive optical element whose diffraction is created by a three-dimensional periodic refractive

index distribution within the substrate
3.3.2.7
phase step
stair step
step in binary phase structure
3.3.2.8
binary phase structure

discrete phase structure that may have either simple binary or quantized phase steps

Note 1 to entry: See Notes to entry to 3.1.2 and 3.3.2.9.
3.3.2.9
multi-level phase structure
binary phase structure that has more than two phase levels in one period

Note 1 to entry: Multi-level phase structure includes binary phase structure in its definition, however, each term

is sometimes used as a synonym of the other.
Note 2 to entry: See Note 1 to entry to 3.1.2.
3.3.2.10
blazed diffractive optical element

surface relief diffractive optical element able to concentrate the diffracted optical radiation energy in a

specified diffraction order or orders using a prismatic structure in one period
© ISO 2019 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 15902:2019(E)
3.3.2.11
deep grating

surface relief grating whose phase depth is nearly equal to or greater than the incident wavelength

3.3.2.12
multi-diffraction-order structure

diffractive optical element containing parts that generate different orders of diffraction

Note 1 to entry: When parts form concentric zones, this structure is often referred to either as a harmonic

Fresnel structure or a super zone structure.
3.3.3 Periodic structure
3.3.3.1
period

shortest length of the repetition in the spatial periodic structure of diffractive optical element

Note 1 to entry: For the surface relief grating, period Λ is shown in Figure 1.
Key
Λ grating period
K K-vector
Figure 1 — Schematic representation of a surface relief grating
3.3.3.2
local period
Λ(x)

local value of period Λ(x), defined in terms of a function of the position vector x on the diffractive surface

3.3.3.3
spatial frequency
number of modulations per unit of length (i.e. proportion
...

NORME ISO
INTERNATIONALE 15902
Deuxième édition
2019-12
Optique et photonique — Optique
diffractive — Vocabulaire
Optics and photonics — Diffractive optics — Vocabulary
Numéro de référence
ISO 15902:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 15902:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15902:2019(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

3.1 Technologies d’optique diffractive ......................................................................................................................................... 1

3.2 Éléments d’optique diffractive et leurs types ............................................................................................................... 2

3.3 Structure des éléments d'optique diffractive ............................................................................................................... 3

3.3.1 Structure générale .......................................................................................................................................................... 3

3.3.2 Structure de phase ......................................................................................................................................................... 3

3.3.3 Structure périodique .................................................................................................................................................... 4

3.3.4 Conception des éléments d'optique diffractive ..................................................................................... 6

3.4 Propriétés des éléments d'optique diffractive ............................................................................................................. 7

3.4.1 Propriétés générales ..................................................................................................................................................... 7

3.4.2 Classification de la diffraction .............................................................................................................................. 7

3.4.3 Propriétés de dispersion ........................................................................................................................................... 9

3.4.4 Polarisation .......................................................................................................................................................................10

3.5 Applications ............................................................................................................................................................................................11

4 Symboles et termes abrégés ..................................................................................................................................................................12

Index .................................................................................................................................................................................................................................................14

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15902:2019(F)

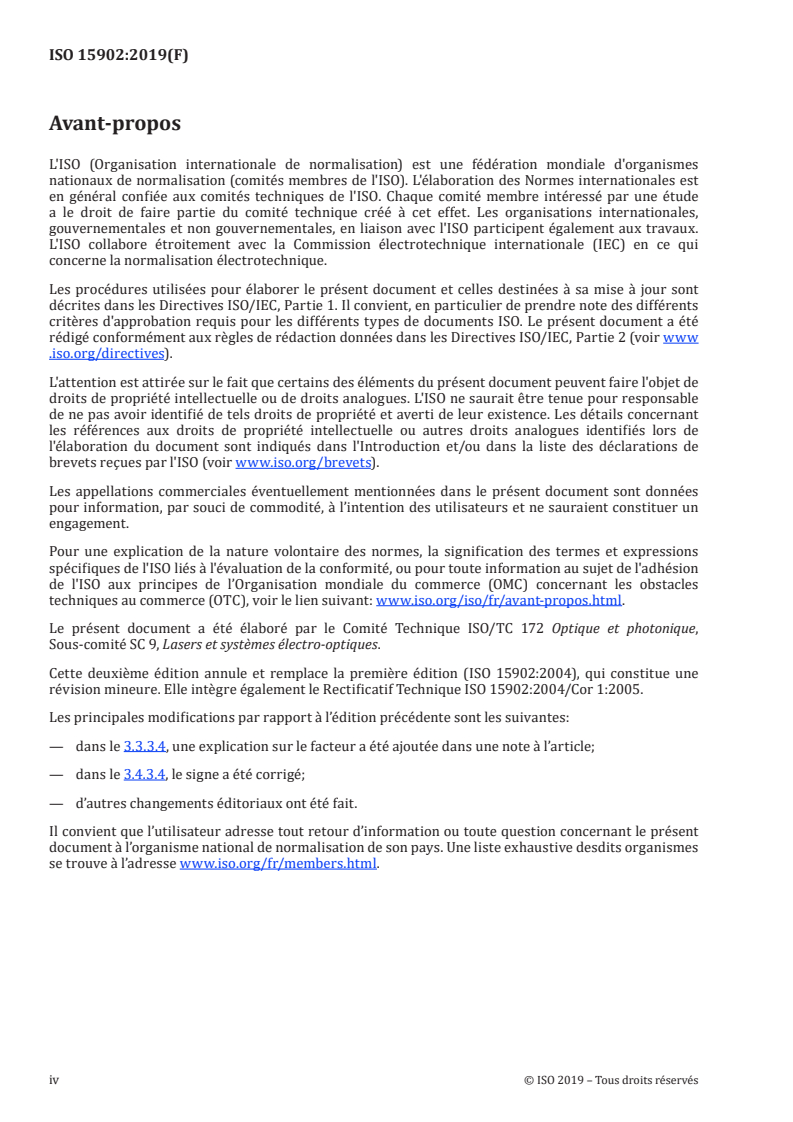

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le Comité Technique ISO/TC 172 Optique et photonique,

Sous-comité SC 9, Lasers et systèmes électro-optiques.

Cette deuxième édition annule et remplace la première édition (ISO 15902:2004), qui constitue une

révision mineure. Elle intègre également le Rectificatif Technique ISO 15902:2004/Cor 1:2005.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— dans le 3.3.3.4, une explication sur le facteur a été ajoutée dans une note à l’article;

— dans le 3.4.3.4, le signe a été corrigé;
— d’autres changements éditoriaux ont été fait.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 15902:2019(F)
Introduction

Le terme élément d’optique diffractive est utilisé pour ceux des éléments optiques qui convertissent

un front d’onde d’entrée en un (des) front(s) d’onde de sortie prédéterminé(s) dans un espace libre par

l’intermédiaire du phénomène de diffraction. Il y a eu un accroissement rapide dans le développement

de l’utilisation des éléments d’optique diffractive, principalement dans le domaine du stockage de

données optiques, et il apparaît que les éléments d’optique diffractive sont les composants essentiels

des systèmes optiques et électro-optiques. Ils sont utilisés dans une grande variété d’applications.

© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 15902:2019(F)
Optique et photonique — Optique diffractive —
Vocabulaire
1 Domaine d'application

Le présent document définit les termes de base de l’optique diffractive et des éléments d’optique

diffractive en espace libre. L’objet du présent document est de fournir une terminologie commune

reconnue qui limite les ambiguïtés et les incompréhensions et de ce fait apportera une aide au

développement du domaine de l’optique diffractive.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s'appliquent.

L'ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1 Technologies d’optique diffractive
3.1.1
optique diffractive

technologie optique basée sur le phénomène de diffraction des radiations optiques

3.1.2
optique binaire

technologie d’optique diffractive pour laquelle les composants optiques ont une structure de surface

quantifiée en hauteur

Note 1 à l'article: À l’origine, le terme binaire désigne une structure à deux marches dans une section; cependant,

une structure en escalier dans une section est communément référencée comme binaire sans tenir compte du

nombre de marches. Cette terminologie incorrecte vient du fait que ces structures sont obtenues par la technique

de lithographie par masque.
Note 2 à l'article: Voir 3.3.2.8 et 3.3.2.9.
3.1.3
optique holographique

technologie d’optique diffractive qui utilise les hologrammes comme éléments optiques pour

transformer un front d’onde incident en un (des) front(s) d’onde spécifique(s)
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 15902:2019(F)
3.2 Éléments d’optique diffractive et leurs types
3.2.1
élément d'optique diffractive
DOE

élément optique pour lequel le phénomène de diffraction des radiations optiques est le principe opérant,

et qui est généralement caractérisé en fonction de sa structure spatiale périodique

3.2.2
élément d'optique diffractive d'amplitude

élément optique qui utilise la diffraction créée par la modulation d’amplitude spatiale périodique

3.2.3
élément d'optique diffractive de phase

élément optique qui utilise la diffraction créée par la modulation de phase spatiale périodique

3.2.4
élément d'optique diffractive par transmission
élément d'optique diffractive qui opère par transmission de la radiation optique
3.2.5
élément d'optique diffractive par réflexion
élément d'optique diffractive qui opère par réflexion de la radiation optique
3.2.6
élément d'optique diffractive active

élément d'optique diffractive dont les caractéristiques de diffraction peuvent être modifiées

dynamiquement
3.2.7
élément d'optique holographique
HOE
élément d'optique diffractive fabriqué par une méthode interférométrique
3.2.8
élément d'optique diffractive généré par ordinateur
hologramme généré par ordinateur (CGH)

élément d'optique diffractive de synthèse conçu par ordinateur et dont la fabrication est contrôlée par

ordinateur

Note 1 à l'article: Un élément d'optique diffractive généré par ordinateur est généralement réalisé par une

méthode mécanique ou par lithographie, en utilisant des ondes de radiation optique (incluant les faisceaux laser),

les faisceaux d’électrons ou d’ions, et est souvent référencé comme « hologramme généré par ordinateur (CGH) ».

3.2.9
élément d'optique binaire
BOE

élément d'optique diffractive de phase ayant une structure de relief de surface de niveau binaire ou de

multiniveaux quantifiés
Note 1 à l'article: Voir la Note 1 à l’article en 3.1.2.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 15902:2019(F)
3.3 Structure des éléments d'optique diffractive
3.3.1 Structure générale
3.3.1.1
substrat pour élément d'optique diffractive
support de l’élément d'optique diffractive

Note 1 à l'article: Il peut supporter la structure périodique de l’élément sur sa surface, ou il peut contenir en

lui-même cette structure périodique.
3.3.1.2
réseau
structure spatiale périodique pour usage optique
3.3.2 Structure de phase
3.3.2.1
profil de phase

distribution de phase d’un élément d'optique diffractive, qui est ajoutée à la radiation optique incidente

3.3.2.2
élément d'optique diffractive de surface en relief

élément optique dont la caractéristique diffractive est créée par un motif de surface en relief périodique

déposé sur ou intégré dans le substrat
3.3.2.3
facteur Q
valeur Q

pour une structure périodique avec un indice de réfraction de profil sinusoïdal, il est donné par

2πλT
n Λ

Note 1 à l'article: La mesure permet de classer les réseaux comme épais ou fin. Il convient de noter que le facteur

n’est défini que pour un indice de réfraction de profil sinusoïdal.
3.3.2.4
élément d'optique diffractive fin
élément d'optique diffractive qui produit une diffraction de Raman-Nath

Note 1 à l'article: Pour un élément d'optique diffractive avec indice de réfraction de profil sinusoïdal, il est

caractérisé par Q < 1.
3.3.2.5
élément d'optique diffractive épais
élément d'optique diffractive qui produit une diffraction de Bragg

Note 1 à l'article: Pour un élément d'optique diffractive avec indice de réfraction de profil sinusoïdal, il est

caractérisé par Q >> 1.
3.3.2.6
élément d'optique diffractive de phase en volume

élément d'optique diffractive épais dont la diffraction est créée par une distribution périodique en trois

dimensions de l’indice de réfraction au sein du substrat
3.3.2.7
saut de phase
marche
marche dans une structure de phase binaire
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 15902:2019(F)
3.3.2.8
structure de phase binaire

structure de phase discrète qui peut avoir soit des marches binaires simples, soit des marches de phase

quantifiées
Note 1 à l'article: Voir les Notes à l’article en 3.1.2 et 3.3.2.9.
3.3.2.9
structure de phase multiniveau
structure de phase binaire qui a plus de deux niveaux dans une période

Note 1 à l'article: La structure de phase multiniveau inclut la structure de phase binaire dans sa définition,

cependant, chacun des deux termes est parfois utilisé comme synonyme de l’autre.
Note 2 à l'article: Voir la Note 1 à l’article en 3.1.2.
3.3.2.10
élément d'optique diffractive blazé

élément d'optique diffractive de surface en relief capable de concentrer l’énergie de radiation optique

diffractée dans un (des) ordre(s) de diffraction spécifié(s) en utilisant une structure prismatique dans

une période
3.3.2.11
réseau profond

réseau de surface en relief dont la profondeur de phase est presque égale à la longueur d’onde incidente

ou plus grande que celle-ci
3.3.2.12
structure d'ordre multidiffraction

élément d'optique diffractive contenant des parties qui génèrent différents ordres de diffraction

Note 1 à l'article: Lorsque les parties forment des zones concentriques, cette structure est souvent référencée

soit comme structure harmonique de Fresnel, soit comme structure de super zone.
3.3.3 Structure périodique
3.3.3.1
période

plus courte longueur de répétition dans la structure périodique spatiale d’un élément d'optique

diffractive

Note 1 à l'article: Pour les réseaux de surface en relief, la période Λ est représentée à la Figure 1.

Légende
Λ période du réseau
K vecteur K
Figure 1 — Schéma d'un réseau de surface en relief
4 © ISO 2019 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 15902:2019(F)
3.3.3.2
période locale
Λ(x)
valeur locale de la pério
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
