INTERNATIONAL ISO
STANDARD 12625-15
Second edition
2022-10
Tissue paper and tissue products —
Part 15:
Determination of optical properties —
Measurement of brightness and colour
with C/2° (indoor daylight) illuminant
Papier tissue et produits tissue —
Partie 15: Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur avec l'illuminant C/2° (lumière du
jour à l'intérieur)
Reference number
ISO 12625-15:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 12625-15:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 12625-15:2022(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 3
5 Apparatus . 3
6 Calibration .4
7 Sampling . 4
8 Conditioning . 5
9 Preparation of test pieces .5
10 Procedure .5
10.1 General . 5
10.2 Measurement of ISO brightness . 5
10.3 Measurement of colour (C/2°) . 5
11 Calculation . 6
11.1 ISO brightness . 6
11.2 Colour C/2° . . 6
11.2.1 Single values . 6
11.2.2 Mean value . 6
11.2.3 Dispersion of the results . 7
12 Test report . 7
Annex A (informative) Precision . 8
Bibliography .10
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 12625-15:2022(E)

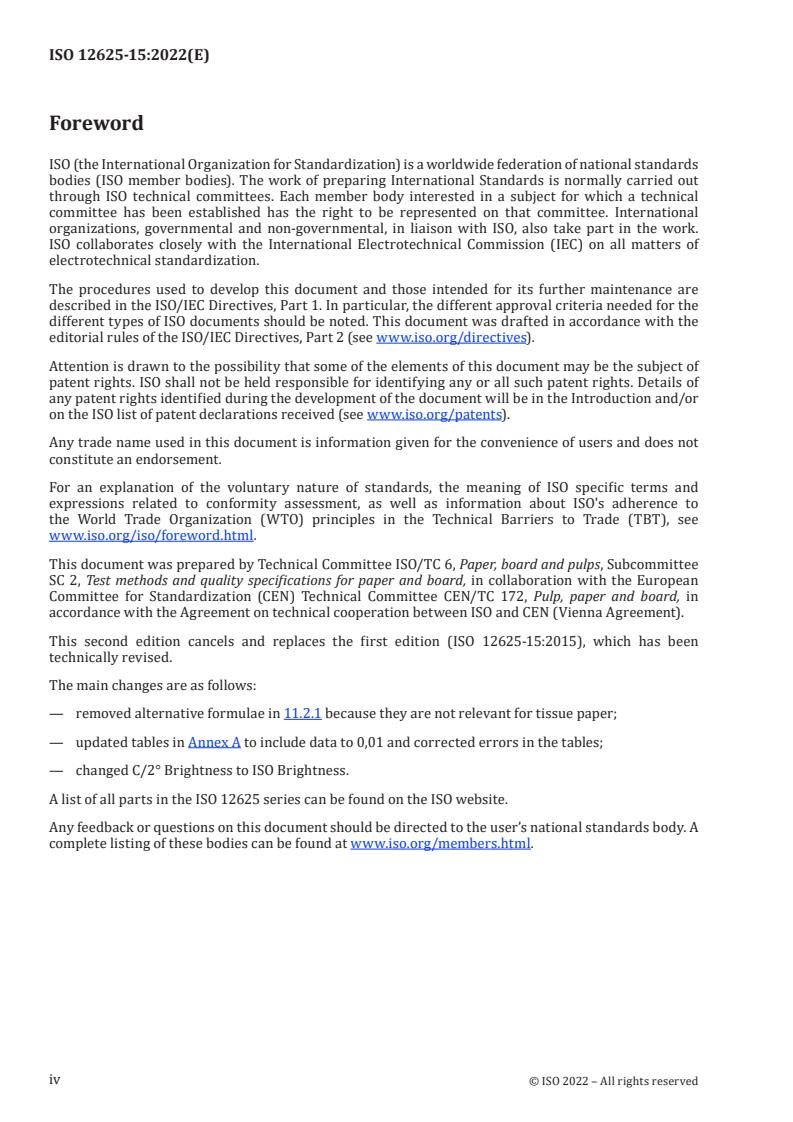

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee
SC 2, Test methods and quality specifications for paper and board, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 172, Pulp, paper and board, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 12625-15:2015), which has been
technically revised.
The main changes are as follows:
— removed alternative formulae in 11.2.1 because they are not relevant for tissue paper;
— updated tables in Annex A to include data to 0,01 and corrected errors in the tables;
— changed C/2° Brightness to ISO Brightness.
A list of all parts in the ISO 12625 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 12625-15:2022(E)
Introduction
Brightness and colour measurement can be performed under various illumination and observation
conditions. This document deals with C/2° conditions, which refer to an indoor daylight.
D65/10° conditions (outdoor daylight) are considered in ISO 12625-7. Although both International
Standards deal with brightness and colour, results obtained are usually different and do not correlate.
Optical measurements are affected by the geometry of the instruments used and by the texture of the
material.
The optical properties are related to the visual appearance of the material in a specified illumination
condition. Although optical properties are intrinsic properties of tissue paper, they are not functional
properties.
Brightness should not be confused with the optical property called CIE-whiteness, which is based on
reflectance data obtained over the full visible spectral range (VIS). In contrast, brightness is limited to
the blue region of VIS (visible spectrum).
As preferences for the properties specified can vary by country/market, two other test methods for
the determination of optical properties were developed in addition to this document: ISO 12625-7 and
ISO 12625-16.
v
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12625-15:2022(E)
Tissue paper and tissue products —
Part 15:
Determination of optical properties — Measurement
of brightness and colour with C/2° (indoor daylight)
illuminant
1 Scope
This document specifies testing procedures for the instrumental determination of brightness and
colour of tissue paper and tissue products viewed in indoor daylight conditions. It also gives specific
instructions for the preparation of test pieces (single-ply, multi-ply products) and for the optical
measurements of products, where special precautions can be necessary.
NOTE The properties called D65 brightness and colour are measured with an instrument adjusted to a much
higher UV content than that specified in this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 186, Paper and board — Sampling to determine average quality
ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for
monitoring the atmosphere and conditioning of samples
ISO 2469, Paper, board and pulps — Measurement of diffuse radiance factor (diffuse reflectance factor)
ISO 2470-1:2016, Paper, board and pulps — Measurement of diffuse blue reflectance factor — Part 1:
Indoor daylight conditions (ISO brightness)
ISO 2470-2, Paper, board and pulps — Measurement of diffuse blue reflectance factor — Part 2: Outdoor
daylight conditions (D65 brightness)
ISO/CIE 11664-4, Colorimetry — Part 4: CIE 1976 L*a*b* colour space
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
1
© ISO 2022 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 12625-15:2022(E)
3.1
diffuse radiance factor
R
ratio of the radiation reflected and emitted from a body to that reflected from the perfect reflecting
diffuser under the same conditions of diffuse illumination and normal detection
Note 1 to entry: The ratio is often expressed as a percentage.
[SOURCE: ISO 2469:2014, 3.2]
3.2
intrinsic diffuse radiance factor
R
∞
diffuse radiance factor (3.1) of a layer or pad of material thick enough to be opaque, i.e. such that
increasing the thickness of the pad by doubling the number of sheets results in no change in the
measured radiance factor
Note 1 to entry: The ratio is often expressed as a percentage.
Note 2 to entry: The radiance factor of a single non-opaque sheet is dependent on the background and is not a
material property.
[SOURCE: ISO 2469:2014, 3.3, modified — Note 2 to entry added.]
3.3
reflectance factor
ratio of the radiation reflected by a surface element of a body in the direction delimited by a given cone
with its apex at the surface element to that reflected by the perfect reflecting diffuser under the same
conditions of illumination
Note 1 to entry: The ratio is often expressed as a percentage.
Note 2 to entry: This term shall only be used when it is known that the test material exhibits no luminescence
(fluorescence).
[SOURCE: CIE S 017 ILV: 2020, 17-24-070]
3.4
ISO brightness
intrinsic diffuse radiance factor (3.2) measured with a reflectometer having the characteristics described
in ISO 2469, equipped with a filter or corresponding function having an effective wavelength of 457 nm
(and a half bandwidth of 44 nm), and adjusted so that the UV content of the irradiation incident upon
the test piece corresponds to that of the CIE illuminant C
Note 1 to entry: The filter function is described more fully by the weighing function factors given in ISO 2470-1.
3.5
tristimulus values
X, Y, Z
amounts of the reference colour stimuli, in a given trichromatic system, required to match the colour of
the stimulus considered
Note 1 to entry: In this document as in ISO 5631-1, the CIE illuminant C and the CIE 1931 (2°) standard observer
are used to define the trichromatic system.
Note 2 to entry: No subscript is applied to conform to the CIE convention that tristimulus values have no subscript
when the CIE 1931 (2°) standard observer is used [the subscript 10 is applied for tristimulus values that are
obtained using the CIE 1964 (10°) standard observer].
[SOURCE: CIE S 017 ILV: 2020, 17-23-038]
2
© ISO 2022 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 12625-15:2022(E)
3.6
C/2° colour
L*, a*, and b* values of the sample according to the CIELAB 1976 system, described in ISO/CIE 11664-4
corresponding to the CIE illuminant C, described in ISO/CIE 11664-2 and the CIE 1964 standard
colorimetric (2°) observer, described in ISO/CIE 11664-1, determined by the measurement under the
conditions specified in ISO 5631-1
Note 1 to entry: The quantity L* is a measure of the lightness of the test piece, where L* = 0 corresponds to black
and L* = 100 is defined by the perfect reflecting diffuser. Visually, the quantities a* and b* represent respectively
the red-green and yellow-blue axes in colour space, such that
a) +a* is a measure of the degree of redness of the test piece,
b) -a* is a measure of the degree of greenness of the test piece,
c) +b* is a measure of the degree of yellowness of the test piece, and
d) -b* is a measure of the degree of blueness of the test piece.
If both a* and b* are equal to zero, the test piece is grey.
4 Principle
A test piece is illuminated diffusely in a standard instrument and the light reflected normal to the
surface is either allowed to pass through a defined optical filter, and then measured by a photodetector
or measured by an array of photosensitive diodes, where each diode responds to a different effective
wavelength. The brightness is then determined directly from the output from the photodetector or by
calculation from the photosensitive diode outputs using the appropriate weighting function and colour
coordinates are calculated for C/2° conditions.
5 Apparatus
5.1 Reflectometer or spectrophotometer, having the geometric, spectral and photometric
characteristics described in ISO 2469 and calibrated in accordance with ISO 2469 and ISO 2470-2, and
equipped for the measurement of blue reflectance factor.
5.1.1 A filter refle
...
NORME ISO
INTERNATIONALE 12625-15
Deuxième édition
2022-10
Papier tissue et produits tissue —
Partie 15:
Détermination des propriétés
optiques — Mesurage du degré de
blancheur et de la couleur avec
l'illuminant C/2° (lumière du jour à
l'intérieur)
Tissue paper and tissue products —
Part 15: Determination of optical properties — Measurement of
brightness and colour with C/2° (indoor daylight) illuminant
Numéro de référence
ISO 12625-15:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 12625-15:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 12625-15:2022(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 3
5 Appareillage . 3
6 Étalonnage . 4
7 Échantillonnage .5
8 Conditionnement .5
9 Préparation des éprouvettes . 5
10 Mode opératoire . 5
10.1 Généralités . 5
10.2 Mesurage du degré de blancheur ISO . 5
10.3 Mesurage de la couleur (C/2°) . 6
11 Calculs . 6
11.1 Degré de blancheur ISO . 6
11.2 Couleur C/2° . 6
11.2.1 Valeurs uniques . 6
11.2.2 Valeur moyenne . 7
11.2.3 Dispersion des résultats . 7
12 Rapport d’essai . 7
Annexe A (informative) Fidélité .9
Bibliographie .12
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 12625-15:2022(F)

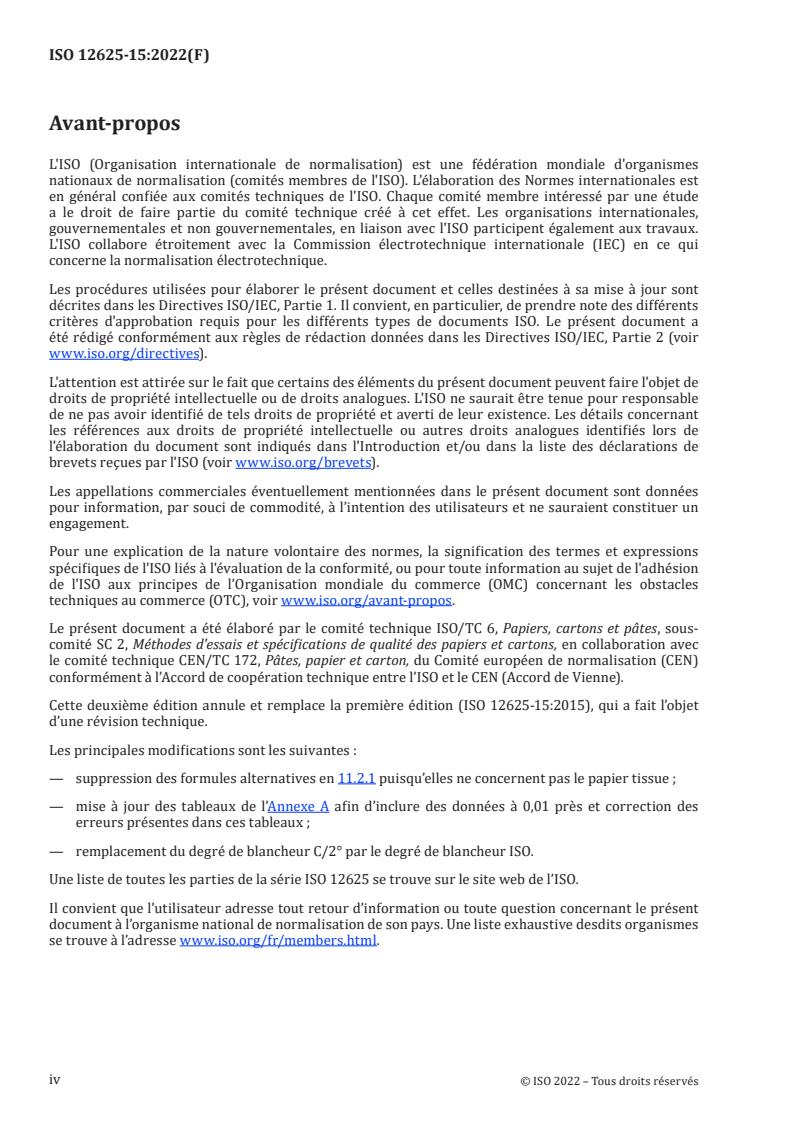

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 6, Papiers, cartons et pâtes, sous-
comité SC 2, Méthodes d'essais et spécifications de qualité des papiers et cartons, en collaboration avec
le comité technique CEN/TC 172, Pâtes, papier et carton, du Comité européen de normalisation (CEN)
conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 12625-15:2015), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes :
— suppression des formules alternatives en 11.2.1 puisqu’elles ne concernent pas le papier tissue ;
— mise à jour des tableaux de l’Annexe A afin d’inclure des données à 0,01 près et correction des
erreurs présentes dans ces tableaux ;
— remplacement du degré de blancheur C/2° par le degré de blancheur ISO.
Une liste de toutes les parties de la série ISO 12625 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 12625-15:2022(F)
Introduction
Le mesurage du degré de blancheur et de la couleur peut être effectué dans différentes conditions
d’éclairage et d’observation. Le présent document traite des conditions avec l’illuminant C/2°, lesquelles
font référence à une lumière du jour à l’intérieur.
Les conditions avec l’illuminant D65/10° (lumière du jour extérieure) sont prises en considération
dans l’ISO 12625-7. Bien que ces deux Normes internationales traitent du degré de blancheur et de la
couleur, les résultats obtenus sont généralement différents et ne sont pas corrélés.
Les mesures optiques sont fonction de la géométrie des appareils utilisés ainsi que de la texture du
matériau.
Les propriétés optiques sont liées à l’aspect visuel du matériau dans des conditions d’éclairage
spécifiées. Bien que ce soient des propriétés intrinsèques du papier tissue, ce ne sont pas des propriétés
fonctionnelles.
Il convient de ne pas confondre le degré de blancheur avec la propriété optique appelée « degré de blanc
CIE », qui est basée sur les valeurs de réflectance obtenues pour toute l’étendue du spectre visible (VIS).
Par opposition, le degré de blancheur ne se mesure que dans la région bleue du spectre visible.
Étant donné que la préférence accordée aux propriétés spécifiées est susceptible de varier en fonction
des pays/des marchés, outre les méthodes présentées dans le présent document, deux autres méthodes
d’essai ont été élaborées pour la détermination des propriétés optiques dans les normes : ISO 12625-7
et ISO 12625-16.
v
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12625-15:2022(F)
Papier tissue et produits tissue —
Partie 15:
Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur avec l'illuminant C/2°
(lumière du jour à l'intérieur)
1 Domaine d’application
Le présent document spécifie des modes opératoires d’essai pour la détermination instrumentale
du degré de blancheur et de la couleur des papiers tissue et des produits tissue observés dans des
conditions de lumière du jour à l’intérieur. Il donne également des instructions spécifiques pour la
préparation des éprouvettes (produits à pli unique, produits multiplis) ainsi que pour les mesures
optiques des produits, lorsque des précautions particulières peuvent se révéler nécessaires.
NOTE Les propriétés appelées « degré de blancheur D65 et couleur » sont mesurées à l’aide d’un appareil
réglé sur une teneur en UV beaucoup plus élevée que celle spécifiée dans le présent document.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 186, Papier et carton — Échantillonnage pour déterminer la qualité moyenne
ISO 187, Papier, carton et pâtes — Atmosphère normale de conditionnement et d’essai et méthode de
surveillance de l’atmosphère et de conditionnement des échantillons
ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse (facteur de
réflectance diffuse)
ISO 2470-1:2016, Papier, carton et pâtes — Mesurage du facteur de réflectance diffuse dans le bleu —
Partie 1: Conditions d'éclairage intérieur de jour (degré de blancheur ISO)
ISO 2470-2, Papier, carton et pâtes — Mesurage du facteur de réflectance diffuse dans le bleu — Partie 2:
Conditions de lumière du jour extérieure (degré de blancheur D65)
ISO/CIE 11664-4, Colorimétrie — Partie 4: Espace chromatique L*a*b* CIE 1976
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 12625-15:2022(F)
3.1
facteur de luminance énergétique diffuse
R
rapport du rayonnement réfléchi et émis par un corps sur le rayonnement réfléchi par le diffuseur
parfait par réflexion dans les mêmes conditions d’éclairage diffus et de détection normale
Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.
[SOURCE: : ISO 2469:2014, 3.2]
3.2
facteur de luminance énergétique intrinsèque
R
∞
facteur de luminance énergétique diffuse (3.1) d’une couche de matériau ou d’une liasse suffisamment
épaisse pour être opaque, c’est-à-dire que l’augmentation de l’épaisseur de la liasse, en doublant le
nombre de feuilles la constituant, n’engendre aucune modification du facteur de luminance énergétique
mesuré
Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.
Note 2 à l'article: Le facteur de luminance énergétique d’une seule feuille non opaque dépend du fond et n’est pas
une propriété du matériau.
[SOURCE: : ISO 2469:2014, 3.3, modifié — Note 2 à l'article ajoutée.]
3.3
facteur de réflectance
rapport du rayonnement réfléchi par un élément de surface d’un corps dans la direction délimitée par
un cône donné dont le sommet se trouve au niveau de l’élément de surface sur le rayonnement réfléchi
par le diffuseur parfait par réflexion dans les mêmes conditions d’éclairage
Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.
Note 2 à l'article: Ce terme ne doit être utilisé que s’il s’avère que le matériau d’essai ne présente aucune
luminescence (fluorescence).
[SOURCE: : CIE S 017 ILV: 2020, 17-24-070]
3.4
degré de blancheur ISO
facteur de luminance énergétique intrinsèque (3.2), mesuré avec un réflectomètre présentant les
caractéristiques décrites dans l’ISO 2469, équipé d’un filtre ou doté d’une fonction correspondante,
ayant une longueur d’onde efficace de 457 nm (et une largeur de bande à mi-hauteur de 44 nm), et réglé
de manière que la teneur en UV du rayonnement incident arrivant sur l’éprouvette corresponde à celle
de l’illuminant CIE C
Note 1 à l'article: Les facteurs de la fonction de pondération donnés dans l’ISO 2470-1 décrivent plus précisément
la fonction du filtre.
3.5
composantes trichromatiques
X, Y, Z
quantités des stimuli de couleur de référence, dans un système trichromatique donné, nécessaire pour
correspondre à la couleur du stimulus considéré
Note 1 à l'article: Dans le présent document, comme dans l’ISO 5631-1, l’illuminant CIE C et l’observateur
normalisé CIE 1931 (2°) sont utilisés pour définir le système trichromatique.
Note 2 à l'article: Aucun indice n’est utilisé pour respecter la convention CIE selon laquelle les composantes
trichromatiques ne comportent pas d’indice lorsque l’observateur normalisé CIE 1931 (2°) est utilisé [l’indice 10
est utilisé pour les composantes trichromatiques obtenues lorsque l’observateur normalisé CIE 1964 (10°) est
utilisé].
2
© ISO 2022 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 12625-15:2022(F)
[SOURCE: : CIE S 017 ILV: 2020, 17-23-038]
3.6
couleur C/2°
valeurs L*, a*, et b* de l’échantillon, conformément au système CIELAB 1976 décrit dans l’ISO/CIE 11664-4,
correspondant à l’illuminant CIE C, décrit dans l’ISO/CIE 11664-2 et à l’observateur normalisé pour la
colorimétrie CIE 1964 (2°), décrit dans l’ISO/CIE 11664-1, déterminées à partir du mesurage effectué
dans les conditions spécifiées dans l’ISO 5631-1
Note 1 à l'article: La grandeur L* est une mesure de la clarté de l’éprouvette, où L* = 0 correspond au noir et
L* = 100 est définie par le diffuseur parfait par réflexion. Visuellement, les grandeurs a* et b* représentent
respectivement les axes du rouge-vert et jaune-bleu de l’espace chromatique, de sorte que :
a) +a* est une mesure de la composante monochromatique rouge de l’éprouvette ;
b) -a* est une mesure de la composante monochromatique verte de l’éprouvette ;
c) +b* est une mesure de la composante monochromatique jaune de l’éprouvette ;
d) -b* est une mesure de la composante monochromatique bleue de l’éprouvette.
Si a* et b* sont tous deux égaux à zéro, l’éprouvette est grise.
4 Principe
Une éprouvette est exposée à un éclairage diffus dans un appareil normalisé. La lumière réfléchie à
la normale de la surface est, soit mesurée par un photodétecteur après être passée à travers un filtre
optique défini, soit mesurée par une barrette de diodes photosensibles, chaque diode correspondant
à une longueur d’onde efficace différente. Le degré de blancheur est ensuite déterminé directement
d’après la valeur fournie par le photodétecteur ou par calcul d’après les valeurs fournies par les diodes
photosensibles, à l’aide de la fonction de pondération appropriée, et les coordonnées chromatiques sont
calculées pour les conditions C/2°.
5 Appareillage
5.1 Réflectomètre ou spectrophotomètre, présentant les caractéristiques géométriques, spectrales
et photométriques décrites dans l’ISO 2469, étalonné conformément à l’ISO 2469 et l’ISO 2470-2, et
équipé pour le mesurage du facteur de réflectance dans le bleu.
5.1.1 Un réflectomètre à filtre dont le rayonnement tombant sur l’éprouvette doit avoir une teneur
en UV correspondant à celle de l’illuminant CIE C, réglé ou vérifié au moyen de l’étalon de référence
fluorescent (5.2.2).
5.1.2 Un spectrophotomètre avec un nombre discret de longueurs d’onde pour la mesure,
doté d’un filtre réglable ayant une longueur d’onde de coupure à 395 nm ou de tout autre système de
réglage et de contrôle ; ce filtre doit faire l’o
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
