Standards Content (sample)

INTERNATIONAL ISO
STANDARD 12625-7
Third edition
2021-08
Tissue paper and tissue products —
Part 7:
Determination of optical properties —
Measurement of brightness and colour
with D65/10° (outdoor daylight)
Papier tissue et produits tissue —
Partie 7: Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur en D65/10° (lumière du jour
extérieure)
Reference number
ISO 12625-7:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 12625-7:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 12625-7:2021(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 3

5 Apparatus ..................................................................................................................................................................................................................... 3

6 Calibration .................................................................................................................................................................................................................. 4

7 Sampling ........................................................................................................................................................................................................................ 5

8 Conditioning .............................................................................................................................................................................................................. 5

9 Preparation of test pieces ........................................................................................................................................................................... 5

10 Procedure..................................................................................................................................................................................................................... 5

10.1 General ........................................................................................................................................................................................................... 5

10.2 Measurement of D65 brightness ............................................................................................................................................. 5

10.3 Measurement of colour (D65/10°) ........................................................................................................................................ 6

11 Calculation .................................................................................................................................................................................................................. 6

11.1 D65 brightness ........................................................................................................................................................................................ 6

11.2 Colour (D65/10°) ................................................................................................................................................................................. 6

11.2.1 Single value ........................................................................................................................................................................... 6

11.2.2 Mean value ............................................................................................................................................................................ 7

11.2.3 Dispersion of the results ........................................................................................................................................... 7

12 Test report ................................................................................................................................................................................................................... 7

Annex A (informative) Precision ............................................................................................................................................................................... 9

Bibliography .............................................................................................................................................................................................................................12

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 12625-7:2021(E)

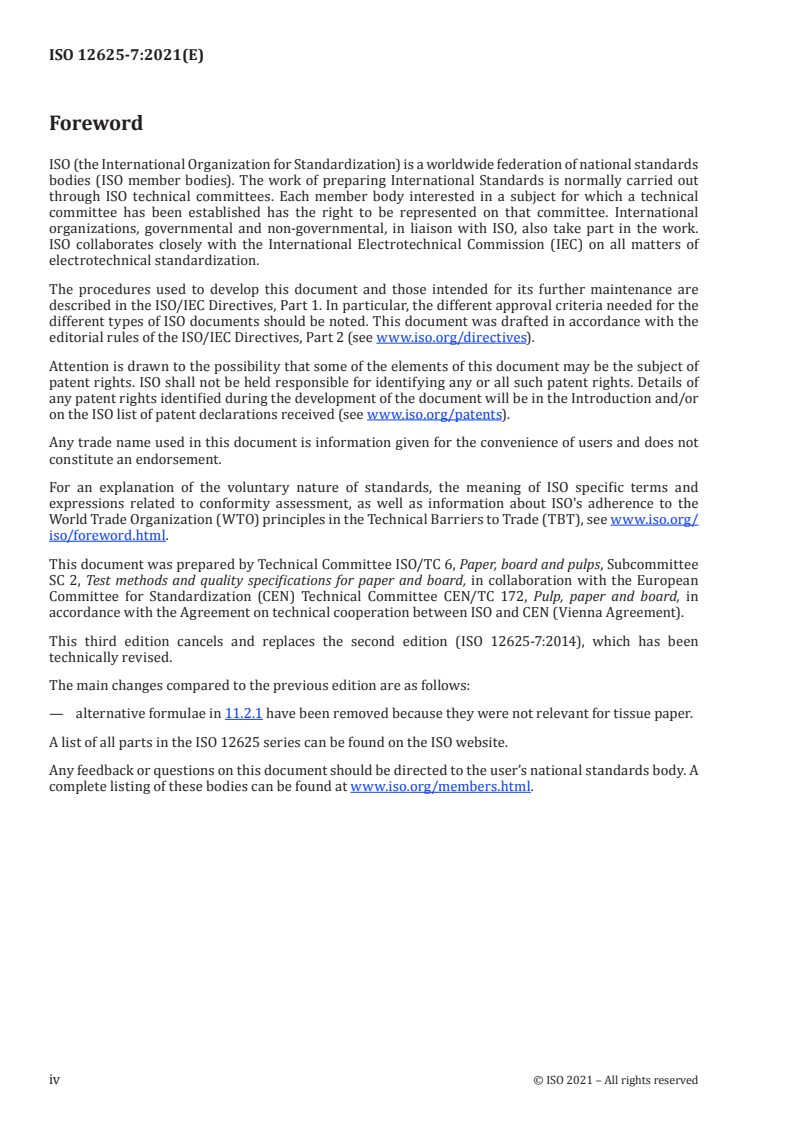

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee

SC 2, Test methods and quality specifications for paper and board, in collaboration with the European

Committee for Standardization (CEN) Technical Committee CEN/TC 172, Pulp, paper and board, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This third edition cancels and replaces the second edition (ISO 12625-7:2014), which has been

technically revised.
The main changes compared to the previous edition are as follows:

— alternative formulae in 11.2.1 have been removed because they were not relevant for tissue paper.

A list of all parts in the ISO 12625 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 12625-7:2021(E)
Introduction

Brightness and colour measurement can be performed under various illumination and observation

conditions. This document deals with D65/10° conditions, which refer to an outdoor daylight.

C/2° conditions (indoor daylight) are considered in ISO 12625-15. Although both International

Standards deal with brightness and colour, results obtained are usually different and do not correlate.

Optical measurement is affected by the geometry of the instruments used and by the texture of the

material. The design of the instrument to use according to this document and the routine to adopt for

its calibration are specified in ISO 2469 and ISO 11475.

The optical properties are related to the visual appearance of the material. Therefore, although optical

properties are intrinsic properties of tissue paper, they are not functional properties.

Brightness should not be confused with the optical property called CIE whiteness, which is based on

reflectance data obtained over the full visible spectral range (VIS) in contrast to the measurement of

brightness, which is limited to the blue region of VIS.

Due to its importance for some countries, three different test methods for the determination of optical

properties were developed:
— this document, i.e. ISO 12625-7;
— ISO 12625-15;
— ISO 12625-16.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 12625-7:2021(E)
Tissue paper and tissue products —
Part 7:
Determination of optical properties — Measurement of
brightness and colour with D65/10° (outdoor daylight)
1 Scope

This document specifies testing procedures for the instrumental determination of brightness and

colour of tissue paper and tissue products viewed under outdoor daylight conditions. It also gives

specific instructions for the preparation of test pieces (single-ply, multi-ply products) and for the optical

measurements of products, where special precautions can be necessary.

NOTE The properties called ISO brightness and colour with C/2° (indoor daylight) are measured with an

instrument adjusted to a much lower UV content than that specified in this document. The measurements of ISO

brightness and colour with C/2° (indoor daylight) are described in ISO 12625-15.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 186, Paper and board — Sampling to determine average quality

ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for

monitoring the atmosphere and conditioning of samples

ISO 2469, Paper, board and pulps — Measurement of diffuse radiance factor (diffuse reflectance factor)

ISO 4094, Paper, board and pulps — General requirements for the competence of laboratories authorized

for the issue of optical reference transfer standards of level 3

ISO 11475:2017, Paper and board — Determination of CIE whiteness, D65/10 degrees (outdoor daylight)

ISO/CIE 11664-4, Colorimetry — Part 4: CIE 1976 L*a*b* colour space
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
diffuse radiance factor

ratio of the radiation reflected and emitted from a body to that reflected from the perfect reflecting

diffuser under the same conditions of diffuse illumination and normal detection
Note 1 to entry: The ratio is often expressed as a percentage.
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 12625-7:2021(E)
[SOURCE: ISO 2469:2014, 3.2]
3.2
intrinsic diffuse radiance factor

diffuse radiance factor (3.1) of a layer or pad of material thick enough to be opaque, i.e. such that

increasing the thickness of the pad by doubling the number of sheets results in no change in the

measured radiance factor

Note 1 to entry: The radiance factor of a single non-opaque sheet is dependent on the background and is not a

material property.
Note 2 to entry: The ratio is often expressed as a percentage.
[SOURCE: ISO 2469:2014, 3.3]
3.3
reflectance factor

quotient of the flux reflected in the directions by a given cone with apex at a surface element and the

flux reflected in the same directions by a perfect reflecting diffuser identically irradiated or illuminated

Note 1 to entry: The ratio is often expressed as a percentage.

Note 2 to entry: This term shall be used only when it is known that the test material exhibits no luminescence

(fluorescence).
[SOURCE: CIE S 017 ILV: 2020, 17-24-070]
3.4
D65 brightness

intrinsic diffuse radiance factor (3.2) measured with a reflectometer having the characteristics described

in ISO 2469, equipped with a filter or corresponding function having an effective wavelength of 457 nm

(and a half bandwidth of 44 nm), and adjusted so that the UV content of the irradiation incident upon

the test piece corresponds to that of the CIE standard illuminant D65

Note 1 to entry: The filter function is described more fully by the weighting factors given in ISO 2470-2.

3.5
tristimulus values
X ,Y ,Z
10 10 10

amounts of the reference colour stimuli, in a given trichromatic system, required to match the colour of

the stimulus considered

Note 1 to entry: In ISO 5631-2 the CIE standard illuminant D65 and the CIE 1964 (10°) standard observer are

used to define the trichromatic system.

Note 2 to entry: The subscript 10 is applied to conform to the CIE convention that tristimulus units have the

subscript 10 when the CIE 1964 (10°) standard colorimetric observer is used.
[SOURCE: CIE S 017 ILV: 2020, 17-23-038]
3.6
colour (D65/10°)

L*, a* and b* values of the sample according to the CIELAB 1976 system described in ISO/CIE 11664-4,

corresponding to the CIE standard illuminant D65 described in ISO 11664-2 and the CIE 1964 standard

colorimetric observer described in ISO/CIE 11664-1, determined by measurement under the conditions

specified in ISO 5631-2

Note 1 to entry: The quantity L* is a measure of the lightness of the test piece, where L* = 0 corresponds to black

and L* = 100 is defined by the perfect reflecting diffuser. Visually, the quantities a* and b* represent respectively

the red-green and yellow-blue axes in colour space, such that
— +a* is a measure of the degree of redness of the test piece,
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 12625-7:2021(E)
— -a* is a measure of the degree of greenness of the test piece,
— +b* is a measure of the degree of yellowness of the test piece,
— -b* is a measure of the degree of blueness of the test piece, and
— if both a* and b* are equal to zero, the test piece is grey.
4 Principle

A test piece is illuminated diffusely in a standardized instrument and the light reflected normal to the

surface is either allowed to pass through a defined optical filter and then measured by a photodetector

or measured by an array of photosensitive diodes, where each diode responds to a different effective

wavelength. The brightness is then determined directly from the output from the photodetector or by

calculation from the photosensitive diode outputs using the appropriate weighting function and colour

coordinates are calculated for D65/10° conditions.
Precision data are available in Annex A.
5 Apparatus

5.1 Reflectometer or spectrophotometer, having the geometric, spectral and photometric

characteristics described in ISO 2469 and calibrated in accordance with the provisions of ISO 2469, and

equipped for the measurement of blue reflectance factor.

5.1.1 In the case of a filter reflectometer, the radiation falling upon the test piece shall have a UV

content corresponding to that of the CIE standard illuminant D65, adjusted or verified using the

fluorescent reference standard (5.2.2).

5.1.2 In the case of an abridged spectrophotometer, the instrument shall have an adjustable filter

with a cut-off wavelength of 395 nm or some other system for adjustment and control and this filter shall

be adjusted or the system shall be calibrated using the fluorescent reference standard (5.2.2), so that the

UV content of the illumination falling upon the sample corresponds to that of
...

NORME ISO
INTERNATIONALE 12625-7
Troisième édition
2021-08
Papier tissue et produits tissue —
Partie 7:
Détermination des propriétés
optiques — Mesurage du degré de
blancheur et de la couleur en D65/10°
(lumière du jour extérieure)
Tissue paper and tissue products —
Part 7: Determination of optical properties — Measurement of
brightness and colour with D65/10° (outdoor daylight)
Numéro de référence
ISO 12625-7:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 12625-7:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 12625-7:2021(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 3

5 Appareillage .............................................................................................................................................................................................................. 3

6 Étalonnage .................................................................................................................................................................................................................. 4

7 Échantillonnage ..................................................................................................................................................................................................... 5

8 Conditionnement ................................................................................................................................................................................................. 5

9 Préparation des éprouvettes ................................................................................................................................................................... 5

10 Mode opératoire.................................................................................................................................................................................................... 6

10.1 Généralités .................................................................................................................................................................................................. 6

10.2 Mesurage du degré de blancheur D65 ................................................................................................................................ 6

10.3 Mesurage de la couleur (D65/10°) ........................................................................................................................................ 6

11 Calculs .............................................................................................................................................................................................................................. 6

11.1 Degré de blancheur D65 ................................................................................................................................................................. 6

11.2 Couleur (D65/10°) .............................................................................................................................................................................. 7

11.2.1 Valeur unique ...................................................................................................................................................................... 7

11.2.2 Valeur moyenne ................................................................................................................................................................ 7

11.2.3 Dispersion des résultats ............................................................................................................................................ 7

12 Rapport d’essai ....................................................................................................................................................................................................... 8

Annexe A (informative) Fidélité................................................................................................................................................................................. 9

Bibliographie ...........................................................................................................................................................................................................................12

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 12625-7:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 6, Papiers, cartons et pâtes, sous-

comité SC 2, Méthodes d’essais et spécifications de qualité des papiers et cartons, en collaboration avec

le comité technique CEN/TC 172, Pâtes, papier et carton, du Comité européen de normalisation (CEN),

conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 12625-7:2014), qui a fait l’objet

d’une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— les formules alternatives en 11.2.1 ont été supprimées, car elles n’étaient pas pertinentes pour le

papier tissue.

Une liste de toutes les parties de la série ISO 12625 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 12625-7:2021(F)
Introduction

Le mesurage du degré de blancheur et de la couleur peut être effectué dans différentes conditions

d’éclairage et d’observation. Le présent document traite des conditions D65/10° qui font référence à

une lumière du jour extérieure.

Les conditions C/2° (lumière du jour à l’intérieur) sont considérées dans l’ISO 12625-15. Bien que les

deux Normes internationales traitent du degré de blancheur et de la couleur, les résultats obtenus sont

généralement différents et ne sont pas corrélés.

Les mesures optiques sont fonction de la géométrie des appareils utilisés ainsi que de la texture du

matériau. L’ISO 2469 et l’ISO 11475 spécifient la conception de l’appareil à utiliser selon le présent

document ainsi que la méthode à adopter pour l’étalonnage de cet appareil.

Les propriétés optiques sont liées à l’aspect visuel du matériau. Bien qu’elles soient des propriétés

intrinsèques du papier tissue, ce ne sont pas des propriétés fonctionnelles.

Il convient de ne pas confondre le degré de blancheur avec la propriété optique appelée «degré de blanc

CIE», qui est basée sur les données de réflectance obtenues pour toute l’étendue du spectre visible (VIS)

contrairement au mesurage de degré de blanc ISO qui est limité à la région bleue du spectre visible.

Compte tenu de son importance pour certains pays, trois méthodes d’essai différentes pour la

détermination des propriétés optiques ont été élaborées:
— le présent document, à savoir l’ISO 12625-7;
— l’ISO 12625-15;
— l’ISO 12625-16.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 12625-7:2021(F)
Papier tissue et produits tissue —
Partie 7:
Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur en D65/10° (lumière
du jour extérieure)
1 Domaine d’application

Le présent document spécifie des modes opératoires d’essai pour la détermination instrumentale du

degré de blancheur et de la couleur des papiers tissue et des produits tissue observés dans les conditions

de lumière du jour extérieure. Il donne également des instructions spécifiques pour la préparation des

éprouvettes (produits à pli unique, produits multiplis) ainsi que pour les mesures optiques des produits,

lorsque des précautions particulières peuvent se révéler nécessaires.

NOTE Les propriétés appelées degré de blancheur ISO et couleur C/2° (lumière du jour à l’intérieur) sont

mesurées avec un appareil réglé à une teneur en UV très inférieure à celle spécifiée dans le présent document.

Les mesurages du degré de blancheur ISO et de la couleur en C/2° (lumière du jour à l’intérieur) sont décrits

dans l’ISO 12625-15.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 186, Papier et carton — Échantillonnage pour déterminer la qualité moyenne

ISO 187, Papier, carton et pâtes — Atmosphère normale de conditionnement et d'essai et méthode de

surveillance de l'atmosphère et de conditionnement des échantillons

ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse (facteur de

réflectance diffuse)

ISO 4094, Papiers, cartons et pâtes — Exigences générales concernant la compétence des laboratoires

autorisés pour la délivrance des étalons de référence de transfert optique de niveau 3

ISO 11475:2017, Papier et carton — Détermination du degré de blanc CIE, D65/10 degrés (lumière du jour

extérieure)
ISO/CIE 11664-4, Colorimétrie — Partie 4: Espace chromatique L*a*b* CIE 1976
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 12625-7:2021(F)
3.1
facteur de luminance énergétique diffuse

rapport du rayonnement réfléchi et émis par un corps sur le rayonnement réfléchi par le diffuseur

parfait par réflexion dans les mêmes conditions d’éclairage diffus et de détection normale

Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.
[SOURCE: ISO 2469:2014, 3.2]
3.2
facteur de luminance énergétique intrinsèque diffuse

facteur de luminance énergétique diffuse (3.1) d’une couche ou d’une liasse de matériau suffisamment

épaisse pour être opaque, c’est-à-dire telle que l’augmentation de l’épaisseur de la liasse par doublement

du nombre de feuilles la constituant n’engendre aucune modification du facteur de luminance

énergétique mesuré

Note 1 à l'article: Le facteur de luminance énergétique d’une seule feuille non opaque dépend du fond et n’est pas

une propriété du matériau.
Note 2 à l'article: Ce rapport est souvent exprimé en pourcentage.
[SOURCE: ISO 2469:2014, 3.3]
3.3
facteur de réflectance

quotient du flux réfléchi dans les directions délimitées par un cône donné dont le sommet se trouve au

niveau de l’élément de surface sur le flux réfléchi dans les mêmes directions par un diffuseur parfait

par réflexion irradié ou illuminé de manière identique
Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.

Note 2 à l'article: Ce terme ne doit être utilisé que s’il s’avère que le matériau d’essai ne présente aucune

luminescence (fluorescence).
[SOURCE: CIE S 017 ILV: 2020, 17-24-070]
3.4
degré de blancheur D65

facteur de luminance énergétique intrinsèque diffuse (3.2) mesuré avec un réflectomètre présentant les

caractéristiques décrites dans l’ISO 2469, équipé d’un filtre ou doté d’une fonction correspondante,

ayant une longueur d’onde efficace de 457 nm (et une largeur de bande à mi-hauteur de 44 nm), et réglé

de manière que la teneur en UV du rayonnement incident arrivant sur l’éprouvette corresponde à celle

de l’illuminant normalisé CIE D65

Note 1 à l'article: Les facteurs de pondération donnés dans l’ISO 2470-2 décrivent plus précisément la fonction du

filtre.
3.5
composantes trichromatiques
X ,Y ,Z
10 10 10

quantité des stimuli de couleur normalisés, dans un système trichromatique donné, nécessaire pour

correspondre à la couleur du stimulus considéré

Note 1 à l'article: Dans l’ISO 5631-2, l’illuminant normalisé CIE D65 et l’observateur normalisé CIE 1964 (10°)

sont utilisés pour définir le système trichromatique.

Note 2 à l'article: L’indice 10 est utilisé pour respecter la convention CIE selon laquelle les composantes

trichromatiques sont accompagnées de l’indice 10 lorsque l’on utilise l’observateur colorimétrique

normalisé CIE 1964 (10°).
[SOURCE: CIE S 017 ILV: 2020, 17-23-038]
2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 12625-7:2021(F)
3.6
couleur (D65/10°)

composantes L*, a* et b* de l’échantillon conformément au système CIELAB 1976 décrit

dans l’ISO/CIE 11664-4, correspondant à l’illuminant normalisé CIE D65 décrit dans l’ISO 11664-2 et

à l’observateur colorimétrique normalisé CIE 1964 décrit dans l’ISO/CIE 11664-1, déterminées par

mesurage dans les conditions spécifiées dans l’ISO 5631-2

Note 1 à l'article: La grandeur L* est une mesure de la clarté de l’éprouvette, où L* = 0 correspond au noir et

L* = 100 est définie comme étant le diffuseur parfait par réflexion. Visuellement, les grandeurs a* et b*

représentent respectivement les axes rouge-vert et jaune-bleu de l’espace chromatique, de sorte que:

— +a* est une mesure de la composante rouge de l’éprouvette;
— -a* est une mesure de la composante verte de l’éprouvette;
— +b* est une mesure de la composante jaune de l’éprouvette;
— -b* est une mesure de la composante bleue de l’éprouvette; et
— si a* et b* sont toutes les deux égales à zéro, l’éprouvette est grise.
4 Principe

Une éprouvette est éclairée de façon diffuse dans un appareil normalisé et la lumière réfléchie

perpendiculairement à la surface traverse un filtre optique et est ensuite mesurée par un

photodétecteur ou elle est mesurée par un ensemble de diodes photosensibles, où chaque diode répond

à une longueur d’onde efficace différente. Le degré de blancheur est ensuite déterminé directement à

partir des données de sortie du photodétecteur ou par calcul à partir des données de sortie des diodes

photosensibles en utilisant la fonction de pondération appropriée et les coordonnées chromatiques sont

calculées pour les conditions D65/10°.
Les données de fidélité sont disponibles à l’Annexe A.
5 Appareillage

5.1 Réflectomètre ou spectrophotomètre, présentant les caractéristiques géométriques, spectrales

et photométriques décrites dans l’ISO 2469 et étalonné conformément aux dispositions de l’ISO 2469,

équipé pour les mesures du facteur de réflectance dans le bleu.

5.1.1 Pour les réflectomètres à filtres, le rayonnement tombant sur l’éprouvette doit avoir une teneur

en UV correspondant à celle de l’illuminant normalisé CIE D65, réglé ou vérifié au moyen de l’étalon de

référence fluorescent (5.2.2).

5.1.2 Pour les spectrophotomètres avec un nombre discret de longueurs d’onde pour la mesure,

l’appareil doit être doté d’un filtre réglable ayant une longueur d’onde de coupure à 395 nm ou de tout

autre système de réglage et de contrôle; ce filtre doit faire l’objet d’un réglage ou le système doit être

étalonné au moyen de l’étalon de référence fluorescent (5.2.2) de sorte que la teneur en UV de l’éclairage

tombant sur l’échantillon corresponde à celle de l’illuminant normalisé CIE D65.
5.2 Étalon de référence pour l’étalonnage de l’appareil

5.2.1 Étalon de référence non fluorescent pour l’étalonnage photométrique, provenant d’un

laboratoire agréé selon l’ISO 4094 conformément aux dispositions de l’ISO 2469.

5.2.2 Étalon de référence fluorescent, destiné au réglage de la teneur en UV du rayonn

...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 12625-7
ISO/TC 6/SC 2
Tissue paper and tissue products —
Secretariat: SIS
Voting begins on:
Part 7:
2021-05-18
Determination of optical properties —
Voting terminates on:
Measurement of brightness and colour
2021-07-13
with D65/10° (outdoor daylight)
Papier tissue et produits tissue —
Partie 7: Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur en D65/10° (lumière du jour
extérieure)
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 12625-7:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 12625-7:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 12625-7:2021(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 3

5 Apparatus ..................................................................................................................................................................................................................... 3

6 Calibration .................................................................................................................................................................................................................. 4

7 Sampling ........................................................................................................................................................................................................................ 5

8 Conditioning .............................................................................................................................................................................................................. 5

9 Preparation of test pieces ........................................................................................................................................................................... 5

10 Procedure..................................................................................................................................................................................................................... 5

10.1 General ........................................................................................................................................................................................................... 5

10.2 Measurement of D65 brightness ............................................................................................................................................. 5

10.3 Measurement of colour (D65/10°) ........................................................................................................................................ 6

11 Calculation .................................................................................................................................................................................................................. 6

11.1 D65 brightness ........................................................................................................................................................................................ 6

11.2 Colour (D65/10°) ................................................................................................................................................................................. 6

11.2.1 Single value ........................................................................................................................................................................... 6

11.2.2 Mean value ............................................................................................................................................................................ 7

11.2.3 Dispersion of the results ........................................................................................................................................... 7

12 Test report ................................................................................................................................................................................................................... 7

Annex A (informative) Precision ............................................................................................................................................................................... 8

Bibliography .............................................................................................................................................................................................................................11

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 12625-7:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee

SC 2, Test methods and quality specifications for paper and board, in collaboration with the European

Committee for Standardization (CEN) Technical Committee CEN/TC 172, Pulp, paper and board, in

accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

This third edition cancels and replaces the second edition (ISO 12625-7:2014), which has been

technically revised.
The main changes compared to the previous edition are as follows:

— alternative equations in 11.2.1 have been removed because they were not relevant for tissue paper.

A list of all parts in the ISO 12625 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 12625-7:2021(E)
Introduction

Brightness and colour measurement can be performed under various illumination and observation

conditions. This document deals with D65/10° conditions, which refer to an outdoor daylight.

C/2° conditions (indoor daylight) are considered in ISO 12625-15. Although both International

Standards deal with brightness and colour, results obtained are usually different and do not correlate.

Optical measurement is affected by the geometry of the instruments used and by the texture of the

material. The design of the instrument to use according to this document and the routine to adopt for

its calibration are specified in ISO 2469 and ISO 11475.

The optical properties are related to the visual appearance of the material. Therefore, although optical

properties are intrinsic properties of tissue paper, they are not functional properties.

Brightness should not be confused with the optical property called CIE whiteness, which is based on

reflectance data obtained over the full visible spectral range (VIS) in contrast to the measurement of

brightness, which is limited to the blue region of VIS.

Due to its importance for some countries, three different test methods for the determination of optical

properties were developed:
— this document, i.e. ISO 12625-7;
— ISO 12625-15;
— ISO 12625-16.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 12625-7:2021(E)
Tissue paper and tissue products —
Part 7:
Determination of optical properties — Measurement of
brightness and colour with D65/10° (outdoor daylight)
1 Scope

This document specifies testing procedures for the instrumental determination of brightness and

colour of tissue paper and tissue products viewed under outdoor daylight conditions. It also gives

specific instructions for the preparation of test pieces (single-ply, multi-ply products) and for the optical

measurements of products, where special precautions can be necessary.

NOTE The properties called ISO brightness and colour with C/2° (indoor daylight) are measured with an

instrument adjusted to a much lower UV content than that specified in this document. The measurements of ISO

brightness and colour with C/2° (indoor daylight) are described in ISO 12625-15.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 186, Paper and board — Sampling to determine average quality

ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for

monitoring the atmosphere and conditioning of samples

ISO 2469, Paper, board and pulps — Measurement of diffuse radiance factor (diffuse reflectance factor)

ISO 4094, Paper, board and pulps — General requirements for the competence of laboratories authorized

for the issue of optical reference transfer standards of level 3

ISO 11475:2017, Paper and board — Determination of CIE whiteness, D65/10 degrees (outdoor daylight)

ISO/CIE 11664-4, Colorimetry — Part 4: CIE 1976 L*a*b* colour space
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
diffuse radiance factor

ratio of the radiation reflected and emitted from a body to that reflected from the perfect reflecting

diffuser under the same conditions of diffuse illumination and normal detection
Note 1 to entry: The ratio is often expressed as a percentage.
© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 12625-7:2021(E)
[SOURCE: ISO 2469:2014, 3.2]
3.2
intrinsic diffuse radiance factor

diffuse radiance factor (3.1) of a layer or pad of material thick enough to be opaque, i.e. such that

increasing the thickness of the pad by doubling the number of sheets results in no change in the

measured radiance factor

Note 1 to entry: The radiance factor of a single non-opaque sheet is dependent on the background and is not a

material property.
Note 2 to entry: The ratio is often expressed as a percentage.
[SOURCE: ISO 2469:2014, 3.3]
3.3
reflectance factor

quotient of the flux reflected in the directions by a given cone with apex at a surface element and the

flux reflected in the same directions by a perfect reflecting diffuser identically irradiated or illuminated

Note 1 to entry: The ratio is often expressed as a percentage.

Note 2 to entry: This term shall be used only when it is known that the test material exhibits no luminescence

(fluorescence).
[SOURCE: CIE S 017 ILV: 2020, 17-24-070]
3.4
D65 brightness

intrinsic diffuse radiance factor (3.2) measured with a reflectometer having the characteristics described

in ISO 2469, equipped with a filter or corresponding function having an effective wavelength of 457 nm

(and a half bandwidth of 44 nm), and adjusted so that the UV content of the irradiation incident upon

the test piece corresponds to that of the CIE standard illuminant D65

Note 1 to entry: The filter function is described more fully by the weighting factors given in ISO 2470-2.

3.5
tristimulus values
X ,Y ,Z
10 10 10

amounts of the reference colour stimuli, in a given trichromatic system, required to match the colour of

the stimulus considered

Note 1 to entry: In ISO 5631-2 the CIE standard illuminant D65 and the CIE 1964 (10°) standard observer are

used to define the trichromatic system.

Note 2 to entry: The subscript 10 is applied to conform to the CIE convention that tristimulus units have the

subscript 10 when the CIE 1964 (10°) standard colorimetric observer is used.
[SOURCE: CIE S 017 ILV: 2020, 17-23-038]
3.6
colour (D65/10°)

L*, a* and b* values of the sample according to the CIELAB 1976 system described in ISO/CIE 11664-4,

corresponding to the CIE standard illuminant D65 described in ISO 11664-2 and the CIE 1964 standard

colorimetric observer described in ISO/CIE 11664-1, determined by measurement under the conditions

specified in ISO 5631-2

Note 1 to entry: The quantity L* is a measure of the lightness of the test piece, where L* = 0 corresponds to black

and L* = 100 is defined by the perfect reflecting diffuser. Visually, the quantities a* and b* represent respectively

the red-green and yellow-blue axes in colour space, such that
— +a* is a measure of the degree of redness of the test piece,
2 © ISO 2021 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/FDIS 12625-7:2021(E)
— -a* is a measure of the degree of greenness of the test piece,
— +b* is a measure of the degree of yellowness of the test piece,
— -b* is a measure of the degree of blueness of the test piece, and
— if both a* and b* are equal to zero, the test piece is grey.
4 Principle

A test piece is illuminated diffusely in a standardized instrument and the light reflected normal to the

surface is either allowed to pass through a defined optical filter and then measured by a photodetector

or measured by an array of photosensitive diodes, where each diode responds to a different effective

wavelength. The brightness is then determined directly from the output from the photodetector or by

calculation from the photosensitive diode outputs using the appropriate weighting function and colour

coordinates are calculated for D65/10° conditions.
5 Apparatus

5.1 Reflectometer or spectrophotometer, having the geometric, spectral and photometric

characteristics described in ISO 2469 and calibrated in accordance with the provisions of ISO 2469, and

equipped for the measurement of blue reflectance factor.

5.1.1 In the case of a filter reflectometer, the radiation falling upon the test piece shall have a UV

content corresponding to that of the CIE standard illuminant D65, adjusted or verified using the

fluorescent reference standard (5.2.2).

5.1.2 In the case of an abridged spectrophotometer, the instrument shall have an adjustable filter

with a cut-off wavelength of 395 nm or some ot
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 12625-7
ISO/TC 6/SC 2
Papier tissue et produits tissue —
Secrétariat: SIS
Début de vote:
Partie 7:
2021-05-18
Détermination des propriétés
Vote clos le:
optiques — Mesurage du degré de
2021-07-13
blancheur et de la couleur en D65/10°
(lumière du jour extérieure)
Tissue paper and tissue products —
Part 7: Determination of optical properties — Measurement of
brightness and colour with D65/10° (outdoor daylight)
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 12625-7:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 12625-7:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 12625-7:2021(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 3

5 Appareillage .............................................................................................................................................................................................................. 3

6 Étalonnage .................................................................................................................................................................................................................. 4

7 Échantillonnage ..................................................................................................................................................................................................... 5

8 Conditionnement ................................................................................................................................................................................................. 5

9 Préparation des éprouvettes ................................................................................................................................................................... 5

10 Mode opératoire.................................................................................................................................................................................................... 6

10.1 Généralités .................................................................................................................................................................................................. 6

10.2 Mesurage du degré de blancheur D65 ................................................................................................................................ 6

10.3 Mesurage de la couleur (D65/10°) ........................................................................................................................................ 6

11 Calculs .............................................................................................................................................................................................................................. 6

11.1 Degré de blancheur D65 ................................................................................................................................................................. 6

11.2 Couleur (D65/10°) .............................................................................................................................................................................. 7

11.2.1 Valeur unique ...................................................................................................................................................................... 7

11.2.2 Valeur moyenne ................................................................................................................................................................ 7

11.2.3 Dispersion des résultats ............................................................................................................................................ 7

12 Rapport d’essai ....................................................................................................................................................................................................... 8

Annexe A (informative) Fidélité................................................................................................................................................................................. 9

Bibliographie ...........................................................................................................................................................................................................................12

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 12625-7:2021(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 6, Papiers, cartons et pâtes, sous-

comité SC 2, Méthodes d’essais et spécifications de qualité des papiers et cartons, en collaboration avec

le comité technique CEN/TC 172, Pâtes, papier et carton, du Comité européen de normalisation (CEN),

conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 12625-7:2014), qui a fait l’objet

d’une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— les équations alternatives en 11.2.1 ont été supprimées, car elles n’étaient pas pertinentes pour le

papier tissue.

Une liste de toutes les parties de la série ISO 12625 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 12625-7:2021(F)
Introduction

Le mesurage du degré de blancheur et de la couleur peut être effectué dans différentes conditions

d’éclairage et d’observation. Le présent document traite des conditions D65/10° qui font référence à

une lumière du jour extérieure.

Les conditions C/2° (lumière du jour à l’intérieur) sont considérées dans l’ISO 12625-15. Bien que les

deux Normes internationales traitent du degré de blancheur et de la couleur, les résultats obtenus sont

généralement différents et ne sont pas corrélés.

Les mesures optiques sont fonction de la géométrie des appareils utilisés ainsi que de la texture du

matériau. L’ISO 2469 et l’ISO 11475 spécifient la conception de l’appareil à utiliser selon le présent

document ainsi que la méthode à adopter pour l’étalonnage de cet appareil.

Les propriétés optiques sont liées à l’aspect visuel du matériau. Bien qu’elles soient des propriétés

intrinsèques du papier tissue, ce ne sont pas des propriétés fonctionnelles.

Il convient de ne pas confondre le degré de blancheur avec la propriété optique appelée «degré de blanc

CIE», qui est basée sur les données de réflectance obtenues pour toute l’étendue du spectre visible (VIS)

contrairement au mesurage de degré de blanc ISO qui est limité à la région bleue du spectre visible.

Compte tenu de son importance pour certains pays, trois méthodes d’essai différentes pour la

détermination des propriétés optiques ont été élaborées:
— le présent document, à savoir l’ISO 12625-7;
— l’ISO 12625-15;
— l’ISO 12625-16.
© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 12625-7:2021(F)
Papier tissue et produits tissue —
Partie 7:
Détermination des propriétés optiques — Mesurage du
degré de blancheur et de la couleur en D65/10° (lumière
du jour extérieure)
1 Domaine d’application

Le présent document spécifie des modes opératoires d’essai pour la détermination instrumentale du

degré de blancheur et de la couleur des papiers tissue et des produits tissue observés dans les conditions

de lumière du jour extérieure. Il donne également des instructions spécifiques pour la préparation des

éprouvettes (produits à pli unique, produits multiplis) ainsi que pour les mesures optiques des produits,

lorsque des précautions particulières peuvent se révéler nécessaires.

NOTE Les propriétés appelées degré de blancheur ISO et couleur C/2° (lumière du jour à l’intérieur) sont

mesurées avec un appareil réglé à une teneur en UV très inférieure à celle spécifiée dans le présent document.

Les mesurages du degré de blancheur ISO et de la couleur en C/2° (lumière du jour à l’intérieur) sont décrits

dans l’ISO 12625-15.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 186, Papier et carton — Échantillonnage pour déterminer la qualité moyenne

ISO 187, Papier, carton et pâtes — Atmosphère normale de conditionnement et d'essai et méthode de

surveillance de l'atmosphère et de conditionnement des échantillons

ISO 2469, Papier, carton et pâtes — Mesurage du facteur de luminance énergétique diffuse (facteur de

réflectance diffuse)

ISO 4094, Papiers, cartons et pâtes — Exigences générales concernant la compétence des laboratoires

autorisés pour la délivrance des étalons de référence de transfert optique de niveau 3

ISO 11475:2017, Papier et carton — Détermination du degré de blanc CIE, D65/10 degrés (lumière du jour

extérieure)
ISO/CIE 11664-4, Colorimétrie — Partie 4: Espace chromatique L*a*b* CIE 1976
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/FDIS 12625-7:2021(F)
3.1
facteur de luminance énergétique diffuse

rapport du rayonnement réfléchi et émis par un corps sur le rayonnement réfléchi par le diffuseur

parfait par réflexion dans les mêmes conditions d’éclairage diffus et de détection normale

Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.
[SOURCE: ISO 2469:2014, 3.2]
3.2
facteur de luminance énergétique intrinsèque diffuse

facteur de luminance énergétique diffuse (3.1) d’une couche ou d’une liasse de matériau suffisamment

épaisse pour être opaque, c’est-à-dire telle que l’augmentation de l’épaisseur de la liasse par doublement

du nombre de feuilles la constituant n’engendre aucune modification du facteur de luminance

énergétique mesuré

Note 1 à l'article: Le facteur de luminance énergétique d’une seule feuille non opaque dépend du fond et n’est pas

une propriété du matériau.
Note 2 à l'article: Ce rapport est souvent exprimé en pourcentage.
[SOURCE: ISO 2469:2014, 3.3]
3.3
facteur de réflectance

quotient du flux réfléchi dans les directions délimitées par un cône donné dont le sommet se trouve au

niveau de l’élément de surface sur le flux réfléchi dans les mêmes directions par un diffuseur parfait

par réflexion irradié ou illuminé de manière identique
Note 1 à l'article: Ce rapport est souvent exprimé en pourcentage.

Note 2 à l'article: Ce terme ne doit être utilisé que s’il s’avère que le matériau d’essai ne présente aucune

luminescence (fluorescence).
[SOURCE: CIE S 017 ILV: 2020, 17-24-070]
3.4
degré de blancheur D65

facteur de luminance énergétique intrinsèque diffuse (3.2) mesuré avec un réflectomètre présentant les

caractéristiques décrites dans l’ISO 2469, équipé d’un filtre ou doté d’une fonction correspondante,

ayant une longueur d’onde efficace de 457 nm (et une largeur de bande à mi-hauteur de 44 nm), et réglé

de manière que la teneur en UV du rayonnement incident arrivant sur l’éprouvette corresponde à celle

de l’illuminant normalisé CIE D65

Note 1 à l'article: Les facteurs de pondération donnés dans l’ISO 2470-2 décrivent plus précisément la fonction du

filtre.
3.5
composantes trichromatiques
X ,Y ,Z
10 10 10

quantité des stimuli de couleur normalisés, dans un système trichromatique donné, nécessaire pour

correspondre à la couleur du stimulus considéré

Note 1 à l'article: Dans l’ISO 5631-2, l’illuminant normalisé CIE D65 et l’observateur normalisé CIE 1964 (10°)

sont utilisés pour définir le système trichromatique.

Note 2 à l'article: L’indice 10 est utilisé pour respecter la convention CIE selon laquelle les composantes

trichromatiques sont accompagnées de l’indice 10 lorsque l’on utilise l’observateur colorimétrique

normalisé CIE 1964 (10°).
[SOURCE: CIE S 017 ILV: 2020, 17-23-038]
2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/FDIS 12625-7:2021(F)
3.6
couleur (D65/10°)

composantes L*, a* et b* de l’échantillon conformément au système CIELAB 1976 décrit

dans l’ISO/CIE 11664-4, correspondant à l’illuminant normalisé CIE D65 décrit dans l’ISO 11664-2 et

à l’observateur colorimétrique normalisé CIE 1964 décrit dans l’ISO/CIE 11664-1, déterminées par

mesurage dans les conditions spécifiées dans l’ISO 5631-2

Note 1 à l'article: La grandeur L* est une mesure de la clarté de l’éprouvette, où L* = 0 correspond au noir et

L* = 100 est définie comme étant le diffuseur parfait par réflexion. Visuellement, les grandeurs a* et b*

représentent respectivement les axes rouge-vert et jaune-bleu de l’espace chromatique, de sorte que:

— +a* est une mesure de la composante rouge de l’éprouvette;
— -a* est une mesure de la composante verte de l’éprouvette;
— +b* est une mesure de la composante jaune de l’éprouvette;
— -b* est une mesure de la composante bleue de l’éprouvette; et
— si a* et b* sont toutes les deux égales à zéro, l’éprouvette est grise.
4 Principe

Une éprouvette est éclairée de façon diffuse dans un appareil normalisé et la lumière réfléchie

perpendiculairement à la surface traverse un filtre optique et est ensuite mesurée par un

photodétecteur ou elle est mesurée par un ensemble de diodes photosensibles, où chaque diode répond

à une longueur d’onde efficace différente. Le degré de blancheur est ensuite déterminé directement à

partir des données de sortie du photodétecteur ou par calcul à partir des données de sortie des diodes

photosensibles en utilisant la fonction de pondération appropriée et les coordonnées chromatiques sont

calculées pour les conditions D65/10°.
5 Appareillage

5.1 Réflectomètre ou spectrophotomètre, présentant les caractéristiques géométriques, spectrales

et photométriques décrites dans l’ISO 2469 et étalonné conformément aux dispositions de l’ISO 2469,

équipé pour les mesures du facteur de réflectance dans le bleu.

5.1.1 Pour les réflectomètres à filtres, le rayonnement tombant sur l’éprouvette doit avoir une teneur

en UV correspondant à celle de l’illuminant normalisé CIE D65, réglé ou vérifié au moyen de l’étalon de

référence fluorescent (5.2.2).

5.1.2 Pour les spectrophotomètres avec un nombre discret de longueurs d’onde pour la mesure,

l’appareil doit être doté d’un filtre réglable ayant une longueur d’onde de coupure à 395 nm ou de tout

autre système de réglage et de contrôle; ce filtre doit faire l’objet d’un réglage ou le système doit être

étalonné au moyen de l’étalon de référence fluorescent (5.2.2) de sorte que la teneur en UV de l’éclairage

tombant sur l’échantillon corresponde à celle de l’illum
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
