INTERNATIONAL ISO
STANDARD 104
Third edition
2002-02-01
Rolling bearings — Thrust bearings —
Boundary dimensions, general plan
Roulements — Butées — Dimensions d'encombrement, plan général
Reference number
ISO 104:2002(E)
©
ISO 2002
---------------------- Page: 1 ----------------------
ISO 104:2002(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 104:2002(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 104 was prepared by Technical Committee ISO/TC 4, Rolling bearings.
This third edition cancels and replaces the second edition (ISO 104:1994). The changes are editorial in order to
bring content, terminology and presentation in line with ISO Directives, Part 3, 1997.
Annex A of this International Standard is for information only.
© ISO 2002 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 104:2002(E)
Rolling bearings — Thrust bearings — Boundary dimensions,
general plan
1 Scope
This International Standard specifies the major boundary dimensions of single-direction and double-direction thrust
bearings with flat back faces.
In addition, it gives the minimum bore diameters of housing washers and maximum outside diameters of shaft
washers of bearings in dimension series 11, 12, 13, 14, 22, 23 and 24.
Guidelines for the extension of this International Standard for single-direction thrust bearings are given in annex A.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 582:1995, Rolling bearings — Chamfer dimensions — Maximum values
ISO 1132-1:2000, Rolling bearings — Tolerances — Part 1: Terms and definitions
ISO 5593:1997, Rolling bearings — Vocabulary
ISO 15241:2001, Rolling bearings — Symbols for quantities
3 Terms and definitions
For the purposes of this International Standard, the terms and definitions given in ISO 1132-1, ISO 5593 and
ISO 15241 apply.
© ISO 2002 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 104:2002(E)
4 Symbols
B height of central shaft washer
D outside diameter of housing washer
D bore diameter of housing washer
1
D smallest single bore diameter of housing washer
1s min
d bore diameter of shaft washer, single-direction bearing
d outside diameter of shaft washer, single-direction bearing
1
d largest single outside diameter of shaft washer
1s max
d bore diameter of central shaft washer, double-direction bearing
2
d outside diameter of central shaft washer, double-direction bearing
3
d largest single outside diameter of central shaft washer
3s max
r back face chamfer dimension of shaft washer (single-direction bearing) and housing washer
r smallest single back face chamfer dimension of shaft washer (single-direction bearing) and housing
s min
washer
r face chamfer dimension of central shaft washer
1
r smallest single face chamfer dimension of central shaft washer
1s min
T bearing height, single-direction bearing
T bearing height, double-direction bearing
1
5 Boundary dimensions
5.1 General
The symbols shown in Figures 1 and 2 and the values given in Tables 1 to 9 denote nominal dimensions unless
specified otherwise.
The corresponding largest single chamfer dimensions to the r and r dimensions in Tables 1 to 9 are given
s min 1s min
in ISO 582. The exact shape of the chamfer surface is not specified, but its contour in an axial plane shall not be
allowed to project beyond an imaginary circular arc, of radius r , tangential to the washer back face and the
s min
bore or outside cylindrical surface of the washer. For the washer face and the bore cylindrical surface, the same
applies to r .
1s min
Chamfer dimensions r and r apply only at the corners indicated in Figures 1 and 2. No dimensions are given for
1
other corners, however, they should not be sharp.
2 © ISO 2002 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 104:2002(E)
5.2 Single-direction thrust bearings
Dimensions represented in Figure 1 shall be as given in Tables 1 to 6.
Figure 1 — Single-direction thrust bearing
5.3 Double-direction thrust bearings
Dimensions represented in Figure 2 shall be as given in Tables 7 to 9.
Figure 2 — Double-direction thrust bearing
© ISO 2002 – All rights reserved 3
---------------------- Page: 6 ----------------------
ISO 104:2002(E)
Table 1 — Single-direction bearings — Diameter series 0
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 70 90 10 d D r 70 90 10
s min s min
T T
4 12 0,3 4 — 6 460 500 1 18 24 30
6 16 0,3 5 — 7 480 520 1 18 24 30
8 18 0,3 5 — 7 500 540 1 18 24 30
10 20 0,3 5 — 7 530 580 1,1 23 30 38
12 22 0,3 5 — 7 560 610 1,1 23 30 38
15 26 0,3 5 — 7 600 650 1,1 23 30 38
17 28 0,3 5 — 7 630 680 1,1 23 30 38
20 32 0,3 6 — 8 670 730 1,5 27 36 45
25 37 0,3 6 — 8 710 780 1,5 32 42 53
30 42 0,3 6 — 8 750 820 1,5 32 42 53
35 47 0,3 6 — 8 800 870 1,5 32 42 53
40 52 0,3 6 — 9 850 920 1,5 32 42 53
45 60 0,3 7 — 10 900 980 2 36 48 63
50 65 0,3 7 — 10 950 1 030 2 36 48 63
55 70 0,3 7 — 10 1 000 1 090 2,1 41 54 70
60 75 0,3 7 — 10 1 060 1 150 2,1 41 54 70
65 80 0,3 7 — 10 1 120 1 220 2,1 45 60 80
70 85 0,3 7 — 10 1 180 1 280 2,1 45 60 80
75 90 0,3 7 — 10 1 250 1 360 3 50 67 85
80 95 0,3 7 — 10 1 320 1 440 3 — — 95
85 100 0,3 7 — 10 1 400 1 520 3 — — 95
90 105 0,3 7 — 10 1 500 1 630 4 — — 105
100 120 0,6 9 — 14 1 600 1 730 4 — — 105
110 130 0,6 9 — 14 1 700 1 840 4 — — 112
120 140 0,6 9 — 14 1 800 1 950 4 — — 120
130 150 0,6 9 — 14 1 900 2 060 5 — — 130
140 160 0,6 9 — 14 2 000 2 160 5 — — 130
150 170 0,6 9 — 14 2 120 2 300 5 — — 140
160 180 0,6 9 — 14 2 240 2 430 5 — — 150
170 190 0,6 9 — 14 2 360 2 550 5 — — 150
180 200 0,6 9 — 14 2 500 2 700 5 — — 160
190 215 1 11 — 17
200 225 1 11 — 17
220 250 1 14 — 22
240 270 1 14 — 22
260 290 1 14 — 22
280 310 1 14 — 22
300 340 1 18 24 30
320 360 1 18 24 30
340 380 1 18 24 30
360 400 1 18 24 30
380 420 1 18 24 30
400 440 1 18 24 30
420 460 1 18 24 30
440 480 1 18 24 30
4 © ISO 2002 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 104:2002(E)
Table 2 — Single-direction bearings — Diameter series 1
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 71 91 11 d D r 71 91 11
s min s min
d D d D
T T
1s max 1s min 1s max 1s min
10 24 0,3 6 — 9 24 11 530 640 3 50 67 85 635 534
12 26 0,3 6 — 9 26 13 560 670 3 50 67 85 665 564
15 28 0,3 6 — 9 28 16 600 710 3 50 67 85 705 604
17 30 0,3 6 — 9 30 18 630 750 3 54 73 95 745 634
20 35 0,3 7 — 10 35 21 670 800 4 58 78 105 795 674
25 42 0,6 8 — 11 42 26 710 850 4 63 85 112 845 714
30 47 0,6 8 — 11 47 32 750 900 4 67 90 120 895 755
35 52 0,6 8 — 12 52 37 800 950 4 67 90 120 945 805
40 60 0,6 9 — 13 60 42 850 1 000 4 67 90 120 995 855
45 65 0,6 9 — 14 65 47 900 1 060 5 73 95 130 1 055 905
50 70 0,6 9 — 14 70 52 950 1 120 5 78 103 135 1 115 955
55 78 0,6 10 — 16 78 57 1 000 1 180 5 82 109 140 1 175 1 005
60 85 1 11 — 17 85 62 1 060 1 250 5 85 115 150 1 245 1 065
65 90 1 11 — 18 90 67 1 120 1 320 5 90 122 160 1 315 1 125
70 95 1 11 — 18 95 72 1 180 1 400 6 100 132 175 1 395 1 185
75 100 1 11 — 19 100 77 1 250 1 460 6 — — 175 1 455 1 255
1 320 1 540 6 — — 175 1 535 1 325
80 105 1 11 — 19 105 82
1 400 1 630 6 — — 180 1 620 1 410
85 110 1 11 — 19 110 87
1 500 1 750 6 — — 195 1 740 1 510
90 120 1 14 — 22 120 92
1 600 1 850 6 — — 195 1 840 1 610
100 135 1 16 21 25 135 102
1 700 1 970 7,5 — — 212 1 960 1 710
110 145 1 16 21 25 145 112
1 800 2 080 7,5 — — 220 2 070 1 810
120 155 1 16 21 25 155 122
1 900 2 180 7,5 — — 220 2 170 1 910
130 170 1 18 24 30 170 132
2 000 2 300 7,5 — — 236 2 290 2 010
140 180 1 18 24 31 178 142
2 120 2 430 7,5 — — 243 2 420 2 130
150 190 1 18 24 31 188 152
2 240 2 570 9,5 — — 258 2 560 2 250
2 360 2 700 9,5 — — 265 2 690 2 370
160 200 1 18 24 31 198 162
2 500 2 850 9,5 — — 272 2 840 2 510
170 215 1,1 20 27 34 213 172
180 225 1,1 20 27 34 222 183
190 240 1,1 23 30 37 237 193
200 250 1,1 23 30 37 247 203
220 270 1,1 23 30 37 267 223
240 300 1,5 27 36 45 297 243
260 320 1,5 27 36 45 317 263
280 350 1,5 32 42 53 347 283
300 380 2 36 48 62 376 304
320 400 2 36 48 63 396 324
340 420 2 36 48 64 416 344
360 440 2 36 48 65 436 364
380 460 2 36 48 65 456 384
400 480 2 36 48 65 476 404
420 500 2 36 48 65 495 424
440 540 2,1 45 60 80 535 444
460 560 2,1 45 60 80 555 464
480 580 2,1 45 60 80 575 484
500 600 2,1 45 60 80 595 504
© ISO 2002 – All rights reserved 5
---------------------- Page: 8 ----------------------
ISO 104:2002(E)
Table 3 — Single-direction bearings — Diameter series 2
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 72 92 12 d D r 72 92 12
s min s min
d D d D
T T
1s max 1s min 1s max 1s min
4 16 0,3 6 — 8 16 4 460 620 5 73 95 130 615 465
6 20 0,3 6 — 9 20 6 480 650 5 78 103 135 645 485
8 22 0,3 6 — 9 22 8 500 670 5 78 103 135 665 505
10 26 0,6 7 — 11 26 12 530 710 5 82 109 140 705 535
12 28 0,6 7 — 11 28 14 560 750 5 85 115 150 745 565
15 32 0,6 8 — 12 32 17 600 800 5 90 122 160 795 605
17 35 0,6 8 — 12 35 19 630 850 6 100 132 175 845 635
20 40 0,6 9 — 14 40 22 670 900 6 103 140 180 895 675
25 47 0,6 10 — 15 47 27 710 950 6 109 145 190 945 715
30 52 0,6 10 — 16 52 32 750 1 000 6 112 150 195 995 755
35 62 1 12 — 18 62 37 800 1 060 7,5 118 155 205 1 055 805
40 68 1 13 — 19 68 42 850 1 120 7,5 122 160 212 1 115 855
45 73 1 13 — 20 73 47 900 1 180 7,5 125 170 220 1 175 905
50 78 1 13 — 22 78 52 950 1 250 7,5 136 180 236 1 245 955
55 90 1 16 21 25 90 57 1 000 1 320 9,5 145 190 250 1 315 1 005
60 95 1 16 21 26 95 62 1 060 1 400 9,5
...
SLOVENSKI STANDARD
SIST ISO 104:2002
01-december-2002
Kotalni ležaji - Aksialni ležaji - Glavne mere, preglednice mer
Rolling bearings -- Thrust bearings -- Boundary dimensions, general plan
Roulements -- Butées -- Dimensions d'encombrement, plan général
Ta slovenski standard je istoveten z: ISO 104:2002
ICS:
21.100.20 Kotalni ležaji Rolling bearings
SIST ISO 104:2002 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST ISO 104:2002
---------------------- Page: 2 ----------------------
SIST ISO 104:2002
INTERNATIONAL ISO
STANDARD 104
Third edition
2002-02-01
Rolling bearings — Thrust bearings —
Boundary dimensions, general plan
Roulements — Butées — Dimensions d'encombrement, plan général
Reference number
ISO 104:2002(E)
©
ISO 2002
---------------------- Page: 3 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2002
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2002 – All rights reserved
---------------------- Page: 4 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
The main task of technical committees is to prepare International Standards. Draft International Standards adopted
by the technical committees are circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 104 was prepared by Technical Committee ISO/TC 4, Rolling bearings.
This third edition cancels and replaces the second edition (ISO 104:1994). The changes are editorial in order to
bring content, terminology and presentation in line with ISO Directives, Part 3, 1997.
Annex A of this International Standard is for information only.
© ISO 2002 – All rights reserved iii
---------------------- Page: 5 ----------------------
SIST ISO 104:2002
---------------------- Page: 6 ----------------------
SIST ISO 104:2002
INTERNATIONAL STANDARD ISO 104:2002(E)
Rolling bearings — Thrust bearings — Boundary dimensions,
general plan
1 Scope
This International Standard specifies the major boundary dimensions of single-direction and double-direction thrust
bearings with flat back faces.
In addition, it gives the minimum bore diameters of housing washers and maximum outside diameters of shaft
washers of bearings in dimension series 11, 12, 13, 14, 22, 23 and 24.
Guidelines for the extension of this International Standard for single-direction thrust bearings are given in annex A.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent editions of the normative documents indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 582:1995, Rolling bearings — Chamfer dimensions — Maximum values
ISO 1132-1:2000, Rolling bearings — Tolerances — Part 1: Terms and definitions
ISO 5593:1997, Rolling bearings — Vocabulary
ISO 15241:2001, Rolling bearings — Symbols for quantities
3 Terms and definitions
For the purposes of this International Standard, the terms and definitions given in ISO 1132-1, ISO 5593 and
ISO 15241 apply.
© ISO 2002 – All rights reserved 1
---------------------- Page: 7 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
4 Symbols
B height of central shaft washer
D outside diameter of housing washer
D bore diameter of housing washer
1
D smallest single bore diameter of housing washer
1s min
d bore diameter of shaft washer, single-direction bearing
d outside diameter of shaft washer, single-direction bearing
1
d largest single outside diameter of shaft washer
1s max
d bore diameter of central shaft washer, double-direction bearing
2
d outside diameter of central shaft washer, double-direction bearing
3
d largest single outside diameter of central shaft washer
3s max
r back face chamfer dimension of shaft washer (single-direction bearing) and housing washer
r smallest single back face chamfer dimension of shaft washer (single-direction bearing) and housing
s min
washer
r face chamfer dimension of central shaft washer
1
r smallest single face chamfer dimension of central shaft washer
1s min
T bearing height, single-direction bearing
T bearing height, double-direction bearing
1
5 Boundary dimensions
5.1 General
The symbols shown in Figures 1 and 2 and the values given in Tables 1 to 9 denote nominal dimensions unless
specified otherwise.
The corresponding largest single chamfer dimensions to the r and r dimensions in Tables 1 to 9 are given
s min 1s min
in ISO 582. The exact shape of the chamfer surface is not specified, but its contour in an axial plane shall not be
allowed to project beyond an imaginary circular arc, of radius r , tangential to the washer back face and the
s min
bore or outside cylindrical surface of the washer. For the washer face and the bore cylindrical surface, the same
applies to r .
1s min
Chamfer dimensions r and r apply only at the corners indicated in Figures 1 and 2. No dimensions are given for
1
other corners, however, they should not be sharp.
2 © ISO 2002 – All rights reserved
---------------------- Page: 8 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
5.2 Single-direction thrust bearings
Dimensions represented in Figure 1 shall be as given in Tables 1 to 6.
Figure 1 — Single-direction thrust bearing
5.3 Double-direction thrust bearings
Dimensions represented in Figure 2 shall be as given in Tables 7 to 9.
Figure 2 — Double-direction thrust bearing
© ISO 2002 – All rights reserved 3
---------------------- Page: 9 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
Table 1 — Single-direction bearings — Diameter series 0
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 70 90 10 d D r 70 90 10
s min s min
T T
4 12 0,3 4 — 6 460 500 1 18 24 30
6 16 0,3 5 — 7 480 520 1 18 24 30
8 18 0,3 5 — 7 500 540 1 18 24 30
10 20 0,3 5 — 7 530 580 1,1 23 30 38
12 22 0,3 5 — 7 560 610 1,1 23 30 38
15 26 0,3 5 — 7 600 650 1,1 23 30 38
17 28 0,3 5 — 7 630 680 1,1 23 30 38
20 32 0,3 6 — 8 670 730 1,5 27 36 45
25 37 0,3 6 — 8 710 780 1,5 32 42 53
30 42 0,3 6 — 8 750 820 1,5 32 42 53
35 47 0,3 6 — 8 800 870 1,5 32 42 53
40 52 0,3 6 — 9 850 920 1,5 32 42 53
45 60 0,3 7 — 10 900 980 2 36 48 63
50 65 0,3 7 — 10 950 1 030 2 36 48 63
55 70 0,3 7 — 10 1 000 1 090 2,1 41 54 70
60 75 0,3 7 — 10 1 060 1 150 2,1 41 54 70
65 80 0,3 7 — 10 1 120 1 220 2,1 45 60 80
70 85 0,3 7 — 10 1 180 1 280 2,1 45 60 80
75 90 0,3 7 — 10 1 250 1 360 3 50 67 85
80 95 0,3 7 — 10 1 320 1 440 3 — — 95
85 100 0,3 7 — 10 1 400 1 520 3 — — 95
90 105 0,3 7 — 10 1 500 1 630 4 — — 105
100 120 0,6 9 — 14 1 600 1 730 4 — — 105
110 130 0,6 9 — 14 1 700 1 840 4 — — 112
120 140 0,6 9 — 14 1 800 1 950 4 — — 120
130 150 0,6 9 — 14 1 900 2 060 5 — — 130
140 160 0,6 9 — 14 2 000 2 160 5 — — 130
150 170 0,6 9 — 14 2 120 2 300 5 — — 140
160 180 0,6 9 — 14 2 240 2 430 5 — — 150
170 190 0,6 9 — 14 2 360 2 550 5 — — 150
180 200 0,6 9 — 14 2 500 2 700 5 — — 160
190 215 1 11 — 17
200 225 1 11 — 17
220 250 1 14 — 22
240 270 1 14 — 22
260 290 1 14 — 22
280 310 1 14 — 22
300 340 1 18 24 30
320 360 1 18 24 30
340 380 1 18 24 30
360 400 1 18 24 30
380 420 1 18 24 30
400 440 1 18 24 30
420 460 1 18 24 30
440 480 1 18 24 30
4 © ISO 2002 – All rights reserved
---------------------- Page: 10 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
Table 2 — Single-direction bearings — Diameter series 1
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 71 91 11 d D r 71 91 11
s min s min
d D d D
T T
1s max 1s min 1s max 1s min
10 24 0,3 6 — 9 24 11 530 640 3 50 67 85 635 534
12 26 0,3 6 — 9 26 13 560 670 3 50 67 85 665 564
15 28 0,3 6 — 9 28 16 600 710 3 50 67 85 705 604
17 30 0,3 6 — 9 30 18 630 750 3 54 73 95 745 634
20 35 0,3 7 — 10 35 21 670 800 4 58 78 105 795 674
25 42 0,6 8 — 11 42 26 710 850 4 63 85 112 845 714
30 47 0,6 8 — 11 47 32 750 900 4 67 90 120 895 755
35 52 0,6 8 — 12 52 37 800 950 4 67 90 120 945 805
40 60 0,6 9 — 13 60 42 850 1 000 4 67 90 120 995 855
45 65 0,6 9 — 14 65 47 900 1 060 5 73 95 130 1 055 905
50 70 0,6 9 — 14 70 52 950 1 120 5 78 103 135 1 115 955
55 78 0,6 10 — 16 78 57 1 000 1 180 5 82 109 140 1 175 1 005
60 85 1 11 — 17 85 62 1 060 1 250 5 85 115 150 1 245 1 065
65 90 1 11 — 18 90 67 1 120 1 320 5 90 122 160 1 315 1 125
70 95 1 11 — 18 95 72 1 180 1 400 6 100 132 175 1 395 1 185
75 100 1 11 — 19 100 77 1 250 1 460 6 — — 175 1 455 1 255
1 320 1 540 6 — — 175 1 535 1 325
80 105 1 11 — 19 105 82
1 400 1 630 6 — — 180 1 620 1 410
85 110 1 11 — 19 110 87
1 500 1 750 6 — — 195 1 740 1 510
90 120 1 14 — 22 120 92
1 600 1 850 6 — — 195 1 840 1 610
100 135 1 16 21 25 135 102
1 700 1 970 7,5 — — 212 1 960 1 710
110 145 1 16 21 25 145 112
1 800 2 080 7,5 — — 220 2 070 1 810
120 155 1 16 21 25 155 122
1 900 2 180 7,5 — — 220 2 170 1 910
130 170 1 18 24 30 170 132
2 000 2 300 7,5 — — 236 2 290 2 010
140 180 1 18 24 31 178 142
2 120 2 430 7,5 — — 243 2 420 2 130
150 190 1 18 24 31 188 152
2 240 2 570 9,5 — — 258 2 560 2 250
2 360 2 700 9,5 — — 265 2 690 2 370
160 200 1 18 24 31 198 162
2 500 2 850 9,5 — — 272 2 840 2 510
170 215 1,1 20 27 34 213 172
180 225 1,1 20 27 34 222 183
190 240 1,1 23 30 37 237 193
200 250 1,1 23 30 37 247 203
220 270 1,1 23 30 37 267 223
240 300 1,5 27 36 45 297 243
260 320 1,5 27 36 45 317 263
280 350 1,5 32 42 53 347 283
300 380 2 36 48 62 376 304
320 400 2 36 48 63 396 324
340 420 2 36 48 64 416 344
360 440 2 36 48 65 436 364
380 460 2 36 48 65 456 384
400 480 2 36 48 65 476 404
420 500 2 36 48 65 495 424
440 540 2,1 45 60 80 535 444
460 560 2,1 45 60 80 555 464
480 580 2,1 45 60 80 575 484
500 600 2,1 45 60 80 595 504
© ISO 2002 – All rights reserved 5
---------------------- Page: 11 ----------------------
SIST ISO 104:2002
ISO 104:2002(E)
Table 3 — Single-direction bearings — Diameter series 2
Dimensions in millimetres Dimensions in millimetres
Dimension series Dimension series
d D r 72 92 12 d D r 72 92 12
s min s min
d D d D
T T
1s max 1s min 1s max 1s min
4 16 0,3 6 — 8 16 4 460 620 5 73 95 130 615 465
6 20 0,3 6 — 9 20 6 480 650 5 78 103 135 645 485
8 22 0,3 6 — 9 22 8 500 670 5 78 103 135 665 505
10 26 0,6 7 — 11 26 12 530 710 5 82 109 140 705 535
12 28 0,6 7 — 11 28 14 560 750 5 85 115 150 745 565
15 32 0,6 8 — 12 32 17 600 800 5 90 122 160 795 605
17 35 0,6 8 — 12 35 19 630 850 6 100 132 175 845 635
20 40 0,6 9 — 14 40 22 670 900 6 103 140 180 895 675
25 47 0,6 10 — 15 47 27 710 950 6 109 145 190 945 715
30 5
...
NORME ISO
INTERNATIONALE 104
Troisième édition
2002-02-01
Roulements — Butées — Dimensions
d'encombrement, plan général
Rolling bearings — Thrust bearings — Boundary dimensions, general plan
Numéro de référence
ISO 104:2002(F)
©
ISO 2002
---------------------- Page: 1 ----------------------
ISO 104:2002(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2002
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2002 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 104:2002(F)

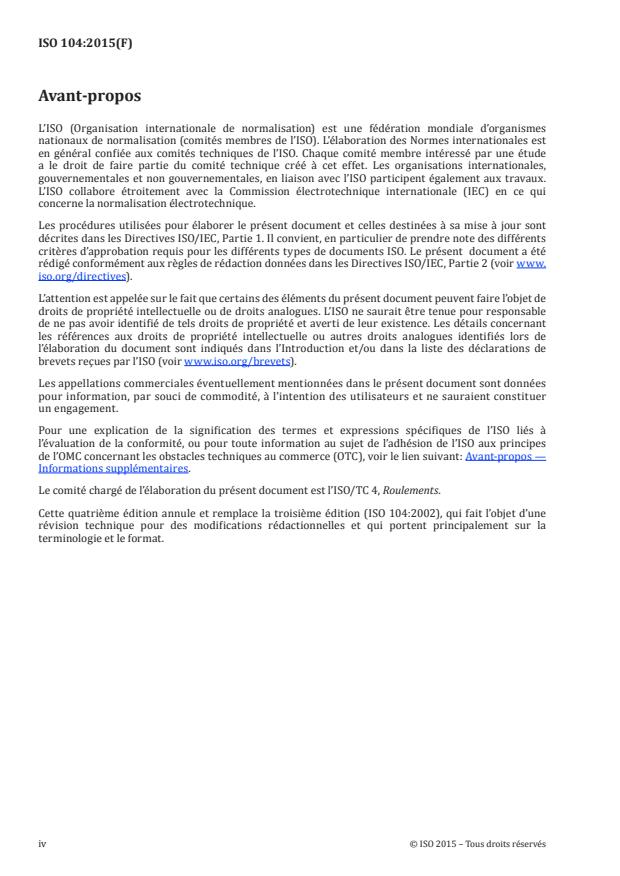

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l'approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 104 a été élaborée par le comité technique ISO/TC 4, Roulements.
Cette troisième édition annule et remplace la deuxième édition (ISO 104:1994) Les modifications sont
rédactionnelles pour tenir compte de la terminologie et de la présentation définies dans les Directives ISO,
Partie 3, 1997.
L’annexe A de la présente Norme internationale est donnée uniquement à titre d’information.
© ISO 2002 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 104:2002(F)
Roulements — Butées — Dimensions d'encombrement,
plan général
1 Domaine d’application
La présente Norme internationale spécifie les principales dimensions d’encombrement des butées à rondelles
plates à simple et double effet.
Elle donne, en outre, le diamètre minimal d’alésage de la rondelle logement et le diamètre extérieur maximal de la
rondelle arbre des butées des séries de dimensions 11, 12, 13, 14, 22, 23 et 24.
Des directives pour l’extension de la présente Norme internationale aux butées à simple effet sont données dans
l’annexe A.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 582:1995, Roulements — Dimensions des arrondis — Valeurs maximales
ISO 1132-1:2000, Roulements — Tolérances — Partie 1: Termes et définitions
ISO 5593:1997, Roulements — Vocabulaire
ISO 15241:2001, Roulements — Symboles relatifs aux grandeurs
3 Termes et définitions
Pour les besoins de la présente Norme internationale, les termes et définitions donnés dans l’ISO 1132-1,
l’ISO 5593 et l’ISO 15241 s'appliquent.
© ISO 2002 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 104:2002(F)
4 Symboles
B épaisseur de la rondelle arbre médiane
D diamètre extérieur de la rondelle logement
D diamètre d’alésage de la rondelle logement
1
D plus petit diamètre isolé d’alésage de la rondelle logement
1s min
d diamètre d’alésage de la rondelle arbre d’une butée à simple effet
d diamètre extérieur de la rondelle arbre d’une butée à simple effet
1
d plus grand diamètre extérieur isolé de la rondelle arbre
1s max
d diamètre d’alésage de la rondelle arbre médiane d’une butée à double effet
2
d diamètre extérieur de la rondelle arbre médiane d’une butée à double effet
3
d plus grand diamètre extérieur isolé de la rondelle arbre médiane
3s max
r dimension de l’arrondi sur la face d’appui de la rondelle arbre (d’une butée à simple effet) et de la
rondelle logement
r plus petite dimension isolée de l’arrondi sur la face d’appui de la rondelle arbre (d’une butée à simple
s min
effet) et de la rondelle logement
r dimension de l’arrondi sur les faces de la rondelle arbre médiane
1
r plus petite dimension isolée de l’arrondi sur les faces de la rondelle arbre médiane
1s min
T hauteur d’une butée à simple effet
T hauteur d’une butée à double effet
1
5 Dimensions d’encombrement
5.1 Généralités
Les symboles représentés aux Figures 1 et 2 et les valeurs données dans les Tableaux 1 à 9 s’entendent valeur
nominale, sauf spécification contraire.
Les plus grandes dimensions isolées d’arrondi correspondant aux dimensions de r et r des Tableaux 1
s min 1s min
à 9 sont données dans l’ISO 582. La forme exacte de la surface de l’arrondi n’est pas spécifiée, cependant son
profil dans un plan axial doit se trouver à l’intérieur de l’arc de cercle imaginaire, de rayon r tangent à la face
s min
d’appui de la rondelle et à l’alésage, ou à la surface extérieure cylindrique de la rondelle. Pour la face de la
rondelle et la surface cylindrique de l’alésage, cela s’applique aussi à r .
1s min
Les dimensions d’arrondi r et r ne s’appliquent qu’aux arrondis représentés aux Figures 1 et 2. Aucune dimension
1
n’est donnée pour les autres arrondis; toutefois, il convient que les raccordements se fassent sans angle vif.
2 © ISO 2002 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 104:2002(F)
5.2 Butées à simple effet
Les dimensions représentées à la Figure 1 doivent être telles que données dans les Tableaux 1 à 6.
Figure 1 — Butée à simple effet
5.3 Butées à double effet
Les dimensions représentées à la Figure 2 doivent être telles que données dans les Tableaux 7 à 9.
Figure 2 — Butée à double effet
© ISO 2002 – Tous droits réservés 3
---------------------- Page: 6 ----------------------
ISO 104:2002(F)
Tableau 1 — Butées à simple effet — Série de diamètres 0
Dimensions en millimètres Dimensions en millimètres
Séries de dimensions Séries de dimensions
d D r 70 90 10 d D r 70 90 10
s min s min
T T
4 12 0,3 4 — 6 460 500 1 18 24 30
6 16 0,3 5 — 7 480 520 1 18 24 30
8 18 0,3 5 — 7 500 540 1 18 24 30
10 20 0,3 5 — 7 530 580 1,1 23 30 38
12 22 0,3 5 — 7 560 610 1,1 23 30 38
15 26 0,3 5 — 7 600 650 1,1 23 30 38
17 28 0,3 5 — 7 630 680 1,1 23 30 38
20 32 0,3 6 — 8 670 730 1,5 27 36 45
25 37 0,3 6 — 8 710 780 1,5 32 42 53
30 42 0,3 6 — 8 750 820 1,5 32 42 53
35 47 0,3 6 — 8 800 870 1,5 32 42 53
40 52 0,3 6 — 9 850 920 1,5 32 42 53
45 60 0,3 7 — 10 900 980 2 36 48 63
50 65 0,3 7 — 10 950 1 030 2 36 48 63
55 70 0,3 7 — 10 1 000 1 090 2,1 41 54 70
60 75 0,3 7 — 10 1 060 1 150 2,1 41 54 70
65 80 0,3 7 — 10 1 120 1 220 2,1 45 60 80
70 85 0,3 7 — 10 1 180 1 280 2,1 45 60 80
75 90 0,3 7 — 10 1 250 1 360 3 50 67 85
80 95 0,3 7 — 10 1 320 1 440 3 — — 95
85 100 0,3 7 — 10 1 400 1 520 3 — — 95
90 105 0,3 7 — 10 1 500 1 630 4 — — 105
100 120 0,6 9 — 14 1 600 1 730 4 — — 105
110 130 0,6 9 — 14 1 700 1 840 4 — — 112
120 140 0,6 9 — 14 1 800 1 950 4 — — 120
130 150 0,6 9 — 14 1 900 2 060 5 — — 130
140 160 0,6 9 — 14 2 000 2 160 5 — — 130
150 170 0,6 9 — 14 2 120 2 300 5 — — 140
160 180 0,6 9 — 14 2 240 2 430 5 — — 150
170 190 0,6 9 — 14 2 360 2 550 5 — — 150
180 200 0,6 9 — 14 2 500 2 700 5 — — 160
190 215 1 11 — 17
200 225 1 11 — 17
220 250 1 14 — 22
240 270 1 14 — 22
260 290 1 14 — 22
280 310 1 14 — 22
300 340 1 18 24 30
320 360 1 18 24 30
340 380 1 18 24 30
360 400 1 18 24 30
380 420 1 18 24 30
400 440 1 18 24 30
420 460 1 18 24 30
440 480 1 18 24 30
4 © ISO 2002 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 104:2002(F)
Tableau 2 — Butées à simple effet — Série de diamètres 1
Dimensions en millimètres Dimensions en millimètres
Séries de dimensions Séries de dimensions
d D r 71 91 11 d D r 71 91 11
s min s min
d D d D
T T
1s max 1s min 1s max 1s min
10 24 0,3 6 — 9 24 11 530 640 3 50 67 85 635 534
12 26 0,3 6 — 9 26 13 560 670 3 50 67 85 665 564
15 28 0,3 6 — 9 28 16 600 710 3 50 67 85 705 604
17 30 0,3 6 — 9 30 18 630 750 3 54 73 95 745 634
20 35 0,3 7 — 10 35 21 670 800 4 58 78 105 795 674
25 42 0,6 8 — 11 42 26 710 850 4 63 85 112 845 714
30 47 0,6 8 — 11 47 32 750 900 4 67 90 120 895 755
35 52 0,6 8 — 12 52 37 800 950 4 67 90 120 945 805
40 60 0,6 9 — 13 60 42 850 1 000 4 67 90 120 995 855
45 65 0,6 9 — 14 65 47 900 1 060 5 73 95 130 1 055 905
50 70 0,6 9 — 14 70 52 950 1 120 5 78 103 135 1 115 955
55 78 0,6 10 — 16 78 57 1 000 1 180 5 82 109 140 1 175 1 005
60 85 1 11 — 17 85 62 1 060 1 250 5 85 115 150 1 245 1 065
65 90 1 11 — 18 90 67 1 120 1 320 5 90 122 160 1 315 1 125
70 95 1 11 — 18 95 72 1 180 1 400 6 100 132 175 1 395 1 185
75 100 1 11 — 19 100 77 1 250 1 460 6 — — 175 1 455 1 255
80 105 1 11 — 19 105 82 1 320 1 540 6 — — 175 1 535 1 325
85 110 1 11 — 19 110 87 1 400 1 630 6 — — 180 1 620 1 410
90 120 1 14 — 22 120 92 1 500 1 750 6 — — 195 1 740 1 510
100 135 1 16 21 25 135 102 1 600 1 850 6 — — 195 1 840 1 610
110 145 1 16 21 25 145 112 1 700 1 970 7,5 — — 212 1 960 1 710
120 155 1 16 21 25 155 122 1 800 2 080 7,5 — — 220 2 070 1 810
130 170 1 18 24 30 170 132 1 900 2 180 7,5 — — 220 2 170 1 910
140 180 1 18 24 31 178 142 2 000 2 300 7,5 — — 236 2 290 2 010
150 190 1 18 24 31 188 152 2 120 2 430 7,5 — — 243 2 420 2 130
160 200 1 18 24 31 198 162 2 240 2 570 9,5 — — 258 2 560 2 250
170 215 1,1 20 27 34 213 172 2 360 2 700 9,5 — — 265 2 690 2 370
180 225 1,1 20 27 34 222 183 2 500 2 850 9,5 — — 272 2 840 2 510
190 240 1,1 23 30 37 237 193
200 250 1,1 23 30 37 247 203
220 270 1,1 23 30 37 267 223
240 300 1,5 27 36 45 297 243
260 320 1,5 27 36 45 317 263
280 350 1,5 32 42 53 347 283
300 380 2 36 48 62 376 304
320 400 2 36 48 63 396 324
340 420 2 36 48 64 416 344
360 440 2 36 48 65 436 364
380 460 2 36 48 65 456 384
400 480 2 36 48 65 476 404
420 500 2 36 48 65 495 424
440 540 2,1 45 60 80 535 444
460 560 2,1 45 60 80 555 464
480 580 2,1 45 60 80 575 484
500 600 2,1 45 60 80 595 504
© ISO 2002 – Tous droits réservés 5
---------------------- Page: 8 ----------------------
ISO 104:2002(F)
Tableau 3 — Butées à simple effet — Série de diamètres 2
Dimensions en millimètres Dimensions en millimètres
Séries de dimensions Séries de dimensions
r r
d D 72 92 12 d D 72 92 12
s min s min
T d D T d D
1s max 1s min 1s max 1s min
4 16 0,3 6 — 8 16 4 460 620 5 73 95 130 615 465
6 20 0,3 6 — 9 20 6 480 650 5 78 103 135 645 485
8 22 0,3 6 — 9 22 8 500 670 5 78 103 135 665 505
10 26 0,6 7 — 11 26 12 530 710 5 82 109 140 705 535
12 28 0,6 7 — 11 28 14 560 750 5 85 115 150 745 565
15 32 0,6 8 — 12 32 17 600 800 5 90 122 160 795 605
17 35 0,6 8 — 12 35 19 630 850 6 100 132 175 845 635
20 40 0,6 9 — 14 40 22 670 900 6 103 140 180 895 675
25 47 0,6 10 — 15 47 27 710 950 6 109 145 190 945 715
30 52 0,6 10 — 16 52 32 750 1 000 6 112 150 195 995 755
35 62 1 12 — 18 62 37 800 1 060 7,5 118 155 205 1 055 805
40 68 1 13 — 19 68 42 850 1 120 7,5 122 160 212 1 115 855
45 7
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
