Bituminous mixtures - Test methods - Part 22: Wheel tracking

This document describes test methods for determining the susceptibility of bituminous materials to deform under load. The test is applicable to mixtures with upper sieve size less than or equal to 32 mm.
The tests are applicable to specimens prepared from asphalt mixtures that have either been manufactured in a laboratory or cut from a pavement; test specimens are held in a mould with their surface flush with the upper edge of the mould.
The susceptibility of bituminous materials to deform is assessed by the rut formed by repeated passes of a loaded wheel at constant temperature. Three alternative types of devices can be used according to this document: large size devices, extra-large size devices and small size devices. With large size devices and extra-large size devices, the specimens are conditioned in air during testing. With small size devices, specimens are conditioned, in either air or water.
NOTE   Large size and extra-large size devices are not suitable for use with cylindrical cores.

Asphalt - Prüfverfahren - Teil 22: Spurbildungstest

Dieses Dokument beschreibt Prüfverfahren zur Bestimmung der Verformungsanfälligkeit von Asphalt bei Belastung. Das Verfahren ist auf Asphalt mit einem Größtkorn von maximal 32 mm anwendbar.
Die Prüfungen sind auf aus Asphaltmischungen vorbereitete Probekörper anwendbar, die entweder in einem Labor hergestellt oder aus einer Fahrbahnbefestigung geschnitten wurden; die Probekörper werden so in Prüfformen gelegt, dass ihre Oberflächen mit der Oberkante der Form bündig abschließen.
Die Verformungsanfälligkeit von Asphalt wird anhand einer Spurrinne geprüft, die durch wiederholte Übergänge eines belasteten Rades bei konstanter Temperatur erzeugt wird. Nach diesem Dokument können drei verschiedene Arten von Prüfgeräten verwendet werden: Geräte mit besonders großem Rad, Geräte mit großem Rad und Geräte mit kleinem Rad. Bei Verwendung der Geräte mit großem und besonders großem Rad werden die Probekörper während der Prüfung an der Luft klimatisiert. Bei Verwendung des Geräts mit kleinem Rad werden die Probekörper entweder im Wasser oder an der Luft klimatisiert.
ANMERKUNG   Die Geräte mit großem und besonders großem Rad sind nicht für die Prüfung von zylindrischen Bohrkernen geeignet.

Mélanges bitumineux - Méthodes d’essai - Partie 22 : Essai d’orniérage

Le présent document décrit les méthodes d’essais à suivre pour déterminer le comportement en déformation des matériaux bitumineux soumis à des charges roulantes. Cet essai s’applique aux mélanges dont les plus grandes dimensions granulaires sont inférieures ou égales à 32 mm.
Ces procédures peuvent être mises en œuvre sur des éprouvettes de mélange bitumineux qui ont été fabriquées en laboratoire ou prélevées sur une chaussée ; les éprouvettes sont placées dans un moule, leur surface affleurant la partie supérieure du moule.
La susceptibilité des matériaux bitumineux à se déformer est appréciée par l'ornière formée par passages répétés d'une roue chargée à température constante. Trois types d'appareils alternatifs peuvent être utilisés selon ce document : dispositifs de grandes dimensions, dispositifs de très grandes dimensions et dispositifs de petites dimensions. Avec des dispositifs de grandes dimensions et des dispositifs de très grandes dimensions, les éprouvettes sont conditionnées à l'air pendant les essais. Avec des dispositifs de petites dimensions, les éprouvettes sont conditionnées, soit dans l'air, soit dans l'eau.
NOTE   Les dispositifs de grandes dimensions et les dispositifs extra-larges ne sont pas adaptés pour l’essai sur des éprouvettes cylindriques.

Bitumenske zmesi - Preskusne metode - 22. del: Preskus nastajanja kolesnic (vključuje dopolnilo A1)

Ta dokument opisuje preskusne metode za določevanje občutljivosti bitumenskih materialov na deformiranje pod obremenitvijo. Preskus se uporablja za zmesi z nazivno velikostjo zrn 32 mm ali manj.
Preskusi se uporabljajo za preskušance, pripravljene iz asfaltnih zmesi, izdelanih v laboratoriju ali izrezanih iz vozišča; preskušanci so vstavljeni v kalup, pri čemer je njihova površina poravnana z zgornjim robom kalupa.
Občutljivost bitumenskih materialov na deformacije se ocenjuje na podlagi kolesnic, ki nastanejo zaradi večkratnih kolesnih obremenitev pri stalni temperaturi. V skladu s tem dokumentom je mogoče uporabiti tri alternativne vrste naprav: velike naprave, zelo velike naprave in male naprave. Pri velikih in zelo velikih napravah se preskušanci obdelujejo v zraku med preskušanjem. V primeru malih naprav se preskušanci obdelujejo v zraku ali v vodi.
OPOMBA: Velike in zelo velike naprave niso primerne za uporabo z valjastimi jedri.

General Information

Status
Published
Publication Date
11-Apr-2024
Technical Committee
Current Stage
6060 - National Implementation/Publication (Adopted Project)
Start Date
04-Jan-2024
Due Date
10-Mar-2024
Completion Date
12-Apr-2024

Relations

Buy Standard

Standard
EN 12697-22:2020+A1:2024
English language
29 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day

Standards Content (Sample)

SLOVENSKI STANDARD
SIST EN 12697-22:2020+A1:2024
01-maj-2024
Bitumenske zmesi - Preskusne metode - 22. del: Preskus nastajanja kolesnic
(vključuje dopolnilo A1)
Bituminous mixtures - Test methods - Part 22: Wheel tracking
Asphalt - Prüfverfahren - Teil 22: Spurbildungstest
Mélanges bitumineux - Méthodes d’essai - Partie 22 : Essai d’orniérage
Ta slovenski standard je istoveten z: EN 12697-22:2020+A1:2023
ICS:
93.080.20 Materiali za gradnjo cest Road construction materials
SIST EN 12697-22:2020+A1:2024 en,fr,de
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------
SIST EN 12697-22:2020+A1:2024

---------------------- Page: 2 ----------------------
SIST EN 12697-22:2020+A1:2024


EN 12697-22:2020+A1
EUROPEAN STANDARD

NORME EUROPÉENNE

December 2023
EUROPÄISCHE NORM
ICS 93.080.20 Supersedes EN 12697-22:2020
English Version

Bituminous mixtures - Test methods - Part 22: Wheel
tracking
Mélanges bitumineux - Méthodes d'essai - Partie 22 : Asphalt - Prüfverfahren - Teil 22: Spurbildungstest
Essai d'orniérage
This European Standard was approved by CEN on 18 November 2019 and includes Amendment approved by CEN on 20
November 2023.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.

This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.





EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2023 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 12697-22:2020+A1:2023 E
worldwide for CEN national Members.

---------------------- Page: 3 ----------------------
SIST EN 12697-22:2020+A1:2024
EN 12697-22:2020+A1:2023 (E)

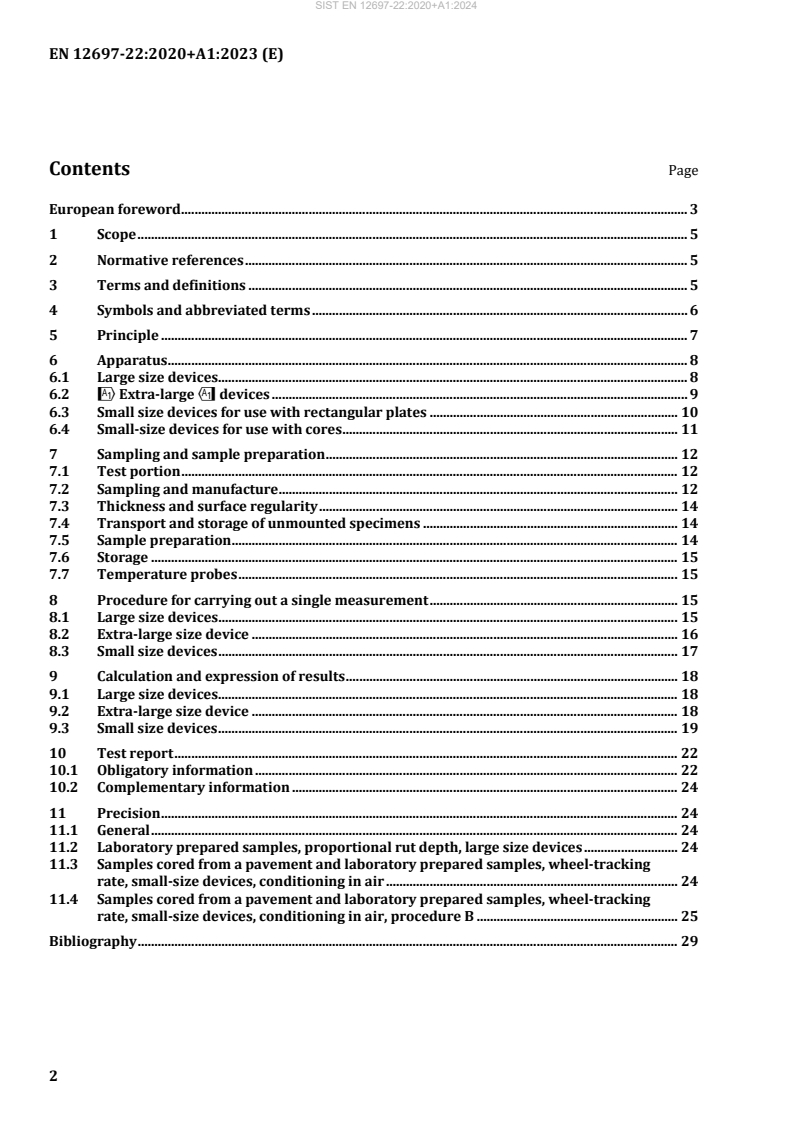

Contents Page
