IEC 60534-8-1:2005

Industrial-process control valves - Part 8-1: Noise considerations - Laboratory measurement of noise generated by aerodynamic flow through control valves

defines equipment, methods, and procedures for obtaining laboratory measurements of sound pressure levels radiated by control valves and/or associated piping configurations, including fixed restrictions, through which compressible fluids are passing. Control valves discharging to atmosphere are excluded from this standard

Vannes de régulation des processus industriels - Partie 8-1: Considérations sur le bruit - Mesure en laboratoire du bruit créé par un débit aérodynamique à travers une vanne de régulation

définit le matériel, les méthodes et les procédures pour obtenir des mesures en laboratoire des niveaux de pression acoustique aérienne rayonnée par les vannes de régulation et/ou les configurations de tuyauteries associées, y compris les restrictions fixes, à travers lesquelles passent des fluides compressibles. Les vannes de régulation déchargeant à l'atmosphère sont exclues de cette norme.

General Information

• Status: Published
• Publication Date: 25-Sep-2005
• ICS: 17.140.20 - Noise emitted by machines and equipment
• ICS: 23.060.40 - Pressure regulators
• ICS: 25.040.40 - Industrial process measurement and control
• Technical Committee: SC 65B - Measurement and control devices
• Drafting Committee: WG 9 - TC 65/SC 65B/WG 9
• Current Stage: PPUB - Publication issued
• Start Date: 26-Sep-2005
• Completion Date: 30-Nov-2005

Overview

IEC 60534-8-1:2005 is an international standard developed by the International Electrotechnical Commission (IEC) focusing on noise considerations related to industrial-process control valves. This standard specifies the equipment, methods, and procedures for laboratory measurement of noise generated by aerodynamic flow through control valves and the associated piping configurations when compressible fluids pass through them. Notably, it excludes control valves discharging directly to the atmosphere.

The document provides a comprehensive framework to accurately measure and evaluate sound pressure levels radiated by control valves in controlled test environments, enabling manufacturers, engineers, and researchers to assess noise levels for safety, compliance, and design optimization.

Key Topics

• Scope and Application
  The standard targets laboratory measurement setups for control valves impacting aerodynamic noise, specifically when compressible fluids flow through valves and connected piping. It excludes open discharge scenarios, focusing on internal and external sound pressure measurement methods.

• Measurement Methods
  IEC 60534-8-1 outlines two primary measurement approaches:

  • Method A: External sound pressure measurements capturing noise radiated outside the valve and piping system.
  • Method B: Internal sound pressure measurements performed inside the valve or piping to assess noise within the flow path.

• Test System Components
  Detailed specifications include pressure regulation equipment, test specimens (valves), piping configurations, pressure taps, instrumentation such as sound level meters, and acoustic environmental conditions essential for reliable and repeatable noise testing.

• Test Procedures and Data Evaluation
  The standard provides step-by-step guidelines for conducting tests, including fluid selection, sensor placement, limitations related to blow-down tests, background noise management, and accuracy requirements. It also includes methods for analyzing and interpreting the collected sound data to determine sound pressure levels.

• Terminology and Symbols
  Clarification of terms, definitions, and symbolic representations ensures consistent understanding and application of the standard across different users and regions.

Applications

• Industrial Valve Manufacturing
  Helps manufacturers design valves with optimized noise levels by providing standardized measurement procedures to assess aerodynamic noise generation.

• Process Control Engineering
  Enables engineers to evaluate control valve noise impact in process piping, facilitating better system design to minimize noise-related hazards or disruptions.

• Noise Compliance and Safety
  Provides a framework for noise evaluation in industrial facilities where compressible fluids are controlled via valves, helping meet workplace safety regulations and environmental noise guidelines.

• Research and Development
  Supports R&D efforts aiming to innovate quieter valve technologies and understand fluid noise phenomena in controlled environments.

• Quality Assurance and Testing
  Standardized laboratory methods allow consistent and reliable testing across different labs, assuring product quality and conformity to noise performance specifications.

Related Standards

• IEC 60534 Series
  The IEC 60534 series covers industrial-process control valves comprehensively, including function, design, performance, and testing protocols, complementing the noise measurement focus of Part 8-1.

• ISO Standards on Noise Measurement
  Relevant ISO standards on acoustics and noise measurement may complement IEC 60534-8-1’s laboratory-based noise assessment for broader industrial applications.

• ANSI/ISA Standards
  American National Standards Institute (ANSI) and International Society of Automation (ISA) provide additional guidelines on control valve testing and noise considerations in process automation.

---

Keywords: IEC 60534-8-1, control valve noise measurement, industrial process control valves, aerodynamic noise, laboratory noise testing, sound pressure level, valve noise standards, compressible fluid flow, noise compliance, valve testing methods, industrial valve noise, acoustic measurement in valves.

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
60534-8-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-09
Vannes de régulation des processus industriels –
Partie 8-1:
Considérations sur le bruit –
Mesure en laboratoire du bruit créé par un débit
aérodynamique à travers une vanne de régulation

Industrial-process control valves –
Part 8-1:
Noise considerations –
Laboratory measurement of noise generated
by aerodynamic flow through control valves
Numéro de référence
Reference number
CEI/IEC 60534-8-1:2005

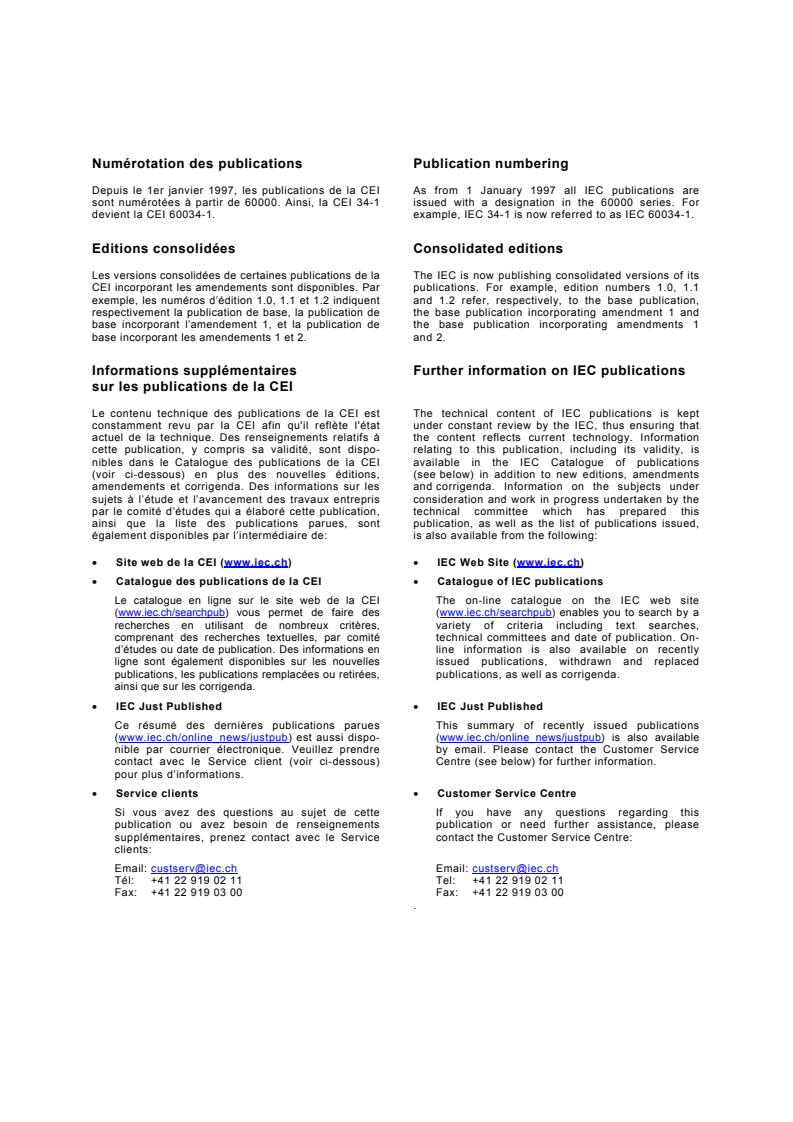

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: [e-mail] Email: [e-mail]
Tél: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
.
NORME CEI
INTERNATIONALE
IEC
60534-8-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-09
Vannes de régulation des processus industriels –
Partie 8-1:
Considérations sur le bruit –
Mesure en laboratoire du bruit créé par un débit
aérodynamique à travers une vanne de régulation

Industrial-process control valves –
Part 8-1:
Noise considerations –
Laboratory measurement of noise generated
by aerodynamic flow through control valves

 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
Q
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

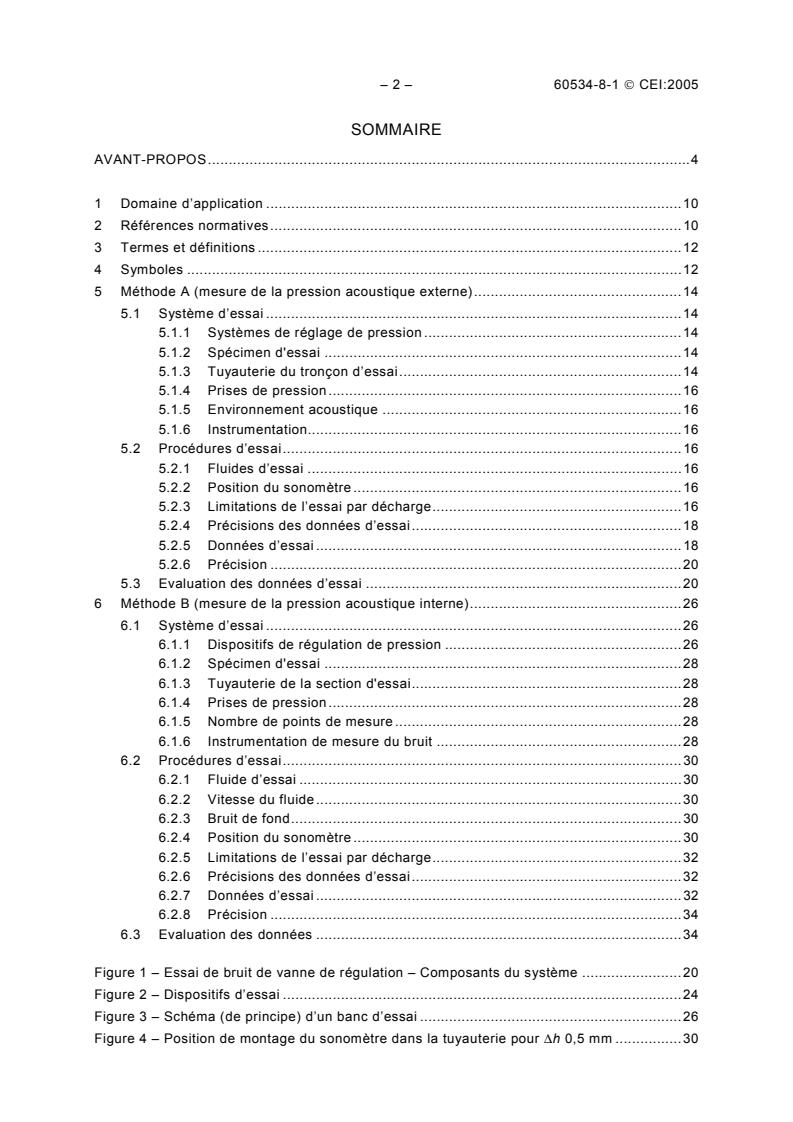

– 2 – 60534-8-1  CEI:2005
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d’application .10
2 Références normatives.10
3 Termes et définitions .12
4 Symboles .12
5 Méthode A (mesure de la pression acoustique externe).14
5.1 Système d’essai .14
5.1.1 Systèmes de réglage de pression .14
5.1.2 Spécimen d'essai .14
5.1.3 Tuyauterie du tronçon d’essai.14
5.1.4 Prises de pression.16
5.1.5 Environnement acoustique .16
5.1.6 Instrumentation.16
5.2 Procédures d’essai.16
5.2.1 Fluides d’essai .16
5.2.2 Position du sonomètre .16
5.2.3 Limitations de l’essai par décharge.16
5.2.4 Précisions des données d’essai.18
5.2.5 Données d’essai .18
5.2.6 Précision .20
5.3 Evaluation des données d’essai .20
6 Méthode B (mesure de la pression acoustique interne).26
6.1 Système d’essai .26
6.1.1 Dispositifs de régulation de pression .26
6.1.2 Spécimen d'essai .28
6.1.3 Tuyauterie de la section d'essai.28
6.1.4 Prises de pression.28
6.1.5 Nombre de points de mesure.28
6.1.6 Instrumentation de mesure du bruit .28
6.2 Procédures d’essai.30
6.2.1 Fluide d’essai .30
6.2.2 Vitesse du fluide.30
6.2.3 Bruit de fond.30
6.2.4 Position du sonomètre .30
6.2.5 Limitations de l’essai par décharge.32
6.2.6 Précisions des données d’essai.32
6.2.7 Données d’essai .32
6.2.8 Précision .34
6.3 Evaluation des données .34

Figure 1 – Essai de bruit de vanne de régulation – Composants du système .20
Figure 2 – Dispositifs d’essai .24
Figure 3 – Schéma (de principe) d’un banc d’essai .26
Figure 4 – Position de montage du sonomètre dans la tuyauterie pour Δh 0,5 mm .30

60534-8-1  IEC:2005 – 3 –
CONTENTS
FOREWORD.5

1 Scope.11
2 Normative references .11
3 Terms and definitions .13
4 Symbols .13
5 Method A (external sound pressure measurement) .15
5.1 Test system.15
5.1.1 Pressure regulating devices .15
5.1.2 Test specimen .15
5.1.3 Test section piping .15
5.1.4 Pressure taps .17
5.1.5 Acoustic environment .17
5.1.6 Instrumentation.17
5.2 Test procedure .17
5.2.1 Test fluids.17
5.2.2 Sound level sensor position.17
5.2.3 Blow-down test limitations .17
5.2.4 Test data accuracy .19
5.2.5 Test data .19
5.2.6 Accuracy .21
5.3 Data evaluation .21
6 Method B (internal sound pressure measurement).27
6.1 Test system.27
6.1.1 Pressure regulating devices .27
6.1.2 Test specimen .29
6.1.3 Test section piping .29
6.1.4 Pressure taps .29
6.1.5 Number of measuring points .29
6.1.6 Instrumentation for noise measurement .29
6.2 Testing procedures.31
6.2.1 Test fluid .31
6.2.2 Fluid velocity .31
6.2.3 Background noise.31
6.2.4 Sound level sensor position.31
6.2.5 Blow-down test limitations .33
6.2.6 Test data accuracy .33
6.2.7 Test data .33
6.2.8 Accuracy .35
6.3 Data evaluation .35

Figure 1 – Control valve noise test – System components.21
Figure 2 – Test arrangements .25
Figure 3 – Arrangement of a test stand (principle).27
Figure 4 – Mounting position of the sound level meter in the pipe for Δh 0,5 mm.31

– 4 – 60534-8-1  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
VANNES DE RÉGULATION DES PROCESSUS INDUSTRIELS –

Partie 8-1: Considérations sur le bruit –
Mesure en laboratoire du bruit créé par un débit aérodynamique
à travers une vanne de régulation

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60534-8-1 a été établie par le sous-comité 65B: Dispositifs, du
comité d'études 65 de la CEI: Mesure et commande dans les processus industriels.
Cette deuxième édition annule et remplace la première édition parue en 1986. Cette édition
constitue une révision technique.
La norme a été révisée en vue d’obtenir l’homogénéité des méthodes de mesure du bruit
interne et externe et pour mettre à jour la description de l’instrumentation d’analogique à
numérique.
60534-8-1  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INDUSTRIAL-PROCESS CONTROL VALVES –

Part 8-1: Noise considerations –
Laboratory measurement of noise generated
by aerodynamic flow through control valves

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60534-8-1 has been prepared by subcommittee 65B: Devices, of
IEC technical committee 65: Industrial-performance measurement and control.
This second edition cancels and replaces the first edition published in 1986. This edition
constitutes a technical revision.
This standard has been revised to obtain consistency in describing the methods for measuring
internal and external sound pressure measurements and to update the description of the
instrumentation from analog to digital.

– 6 – 60534-8-1  CEI:2005
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
65B/558/FDIS 65B/567/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 60534 comprend les parties suivantes, sous le titre général Vannes de régulation des
processus industriels:
Partie 1: Terminologie des vannes de régulation et considérations générales
Partie 2-1: Capacité d'écoulement – Equations de dimensionnement des vannes de
régulation pour l'écoulement des fluides dans les conditions d'installation
Partie 2-3: Capacité d'écoulement – Procédures d'essais
Partie 2-4: Capacité d'écoulement – Caractéristiques intrinsèques de débit et coefficient
intrinsèque de réglage
Partie 2-5: Capacité d'écoulement – Equations de dimensionnement pour l'écoulement des
fluides dans les vannes de régulation multi-étagées avec récupération entre
étages
Partie 3-1: Dimensions – Dimensions face à face des vannes de régulation à soupape, à
deux voies, à brides, à tête droite et dimensions face à axe des vannes de
régulation à soupape, à deux voies, à brides, d'équerre
Partie 3-2: Dimensions face à face des vannes de régulation rotatives excepté les vannes
papillon
Partie 3-3: Dimensions – Dimensions bout à bout des vannes de régulation à soupape à
deux voies, à corps droit avec embouts à souder
Partie 4: Inspection et essais individuels
Partie 5: Marquage
Partie 6-1: Détails d'assemblage pour le montage des positionneurs sur les actionneurs de
vannes de régulation – Montage des positionneurs sur les actionneurs linéaires
Partie 6-2: Détails d'assemblage pour le montage des positionneurs sur les actionneurs de
vannes de régulation – Montage des positionneurs sur les actionneurs rotatifs
Partie 7: Grille de définition de vanne de régulation
Partie 8-1: Considérations sur le bruit – Mesure en laboratoire du bruit créé par un débit
aérodynamique à travers une vanne de régulation
Partie 8-2: Considérations sur le bruit –Mesure en laboratoire du bruit créé par un
écoulement hydrodynamique dans une vanne de régulation
Partie 8-3: Considérations sur le bruit – Méthode de prédiction du bruit aérodynamique
des vannes de régulation
Partie 8-4: Vannes de régulation des processus industriels – Considérations sur le bruit –
Prédiction du bruit créé par un écoulement hydrodynamique
Partie 9: Test procedure for response measurements from step inputs (en préparation)

60534-8-1  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
65B/558/FDIS 65B/567/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60534 comprises the following parts, under the general title Industrial-process control
valves:
Part 1: Control valve terminology and general considerations
Part 2-1: Flow capacity – Sizing equations for fluid flow under installed conditions
Part 2-3: Flow capacity – Test procedures
Part 2-4: Flow capacity – Inherent flow characteristics and rangeability
Part 2-5: Flow capacity – Sizing equations for fluid flow through multistage control valves
with interstage recovery
Part 3-1: Dimensions – Face-to-face dimensions for flanged, two-way, globe-type, straight
pattern and centre-to-face dimensions for flanged, two-way, globe-type, angle
pattern control valves
Part 3-2: Dimensions – Face-to-face dimensions for rotary control valves except butterfly
valves
Part 3-3: Dimensions – End-to-end dimensions for buttweld, two-way, globe-type, straight
pattern control valves
Part 4: Inspection and routine testing
Part 5: Marking
Part 6-1: Mounting details for attachment of positioners to control valves – Positioner
mounting on linear actuators
Part 6-2: Mounting details for attachment of positioners to control valves – Positioner
mounting on rotary actuators
Part 7: Valve data sheet
Part 8-1: Noise considerations – Laboratory measurement of noise generated by
aerodynamic flow through control valves
Part 8-2: Noise considerations – Laboratory measurement of noise generated by
hydrodynamic flow through control valves
Part 8-3: Noise considerations – Control valve aerodynamic noise prediction method
Part 8-4: Noise considerations – Prediction of noise generated by hydrodynamic flow
Part 9: Test procedure for response measurements from step inputs (under consideration)

– 8 – 60534-8-1  CEI:2005
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
60534-8-1  IEC:2005 – 9 –
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 10 – 60534-8-1  CEI:2005
VANNES DE RÉGULATION DES PROCESSUS INDUSTRIELS –

Partie 8-1: Considérations sur le bruit –
Mesure en laboratoire du bruit créé par un débit aérodynamique
à travers une vanne de régulation

1 Domaine d’application
La présente partie de la CEI 60534-8 définit le matériel, les méthodes et les procédures pour
obtenir des mesures en laboratoire des niveaux de pression acoustique aérienne rayonnée
par les vannes de régulation et/ou les configurations de tuyauteries associées, y compris les
restrictions fixes, à travers lesquelles passent des fluides compressibles. Les vannes de
régulation déchargeant à l’atmosphère sont exclues de cette norme.
La méthode A est une méthode unifiée de mesure du bruit généré par la vanne et les
tuyauteries d’essai associées qui permet une comparaison des différents résultats de mesure,
au bénéfice à la fois de l’utilisateur et du fabricant. Les critères de bruit sont exprimés en
déterminant le niveau de pression acoustique de la vanne considérée.
La méthode B est une procédure pour mesurer le niveau de pression acoustique dans les
systèmes de tuyauterie en amont et en aval de la vanne dans des conditions opératoires
fixées. Comme l’imprécision due à la transmission à travers la tuyauterie est éliminée, cette
méthode est préférée pour l’évaluation des caractéristiques acoustiques des vannes.
Les caractéristiques de bruit à déterminer sont utiles pour les raisons suivantes:
a) comparer le fonctionnement de différentes vannes;
b) prendre les dispositions pour atténuer le bruit;
c) déterminer les caractéristiques acoustiques des vannes et ensembles de vannes;
d) permettre le dimensionnement correct des isolants acoustiques;
e) déterminer les effets néfastes possible sur les débitmètres ultrasoniques.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60534-1, Vannes de régulation des processus industriels – Partie 1: Terminologie des
vannes de régulation et considérations générales
CEI 60534-2-3, Vannes de régulation des processus industriels – Partie 2-3: Capacité
d’écoulement – Procédures d’essais
CEI 60534 (toutes les parties), Vannes de régulation des processus industriels
CEI 60534-8-3, Vannes de régulation des processus industriels – Partie 8-3: Considérations
sur le bruit – Méthode de prédiction du bruit aérodynamique des vannes de régulation

60534-8-1  IEC:2005 – 11 –
INDUSTRIAL-PROCESS CONTROL VALVES –

Part 8-1: Noise considerations –
Laboratory measurement of noise generated
by aerodynamic flow through control valves

1 Scope
This part of IEC 60534-8 defines equipment, methods, and procedures for obtaining laboratory
measurements of sound pressure levels radiated by control valves and/or associated piping
configurations, including fixed restrictions, through which compressible fluids are passing.
Control valves discharging to atmosphere are excluded from this standard.
Method A is a uniform method of measuring the radiated noise from the valve and associated
test piping and allows a comparison of various measuring results which is beneficial for both
user and manufacturer. The noise criteria are expressed by determining the sound pressure
level of the valve under consideration.
Method B is a procedure for measuring the sound pressure levels within pipe systems
upstream and downstream of the valve under fixed operating conditions. Since inaccuracies
due to the pipe transmission are eliminated, this method is preferred for evaluation of the
acoustical characteristic of valves.
The noise characteristics to be determined are useful for the following reasons:
a) to compare the performance of different valves;
b) to plan measures for noise abatement;
c) to determine acoustical characteristics of valves and valve assemblies;
d) to enable proper sizing of sound absorbers;
e) to determine possible adverse effects on ultra-sonic flow meter measurements.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60534-1, Industrial-process control valves – Part 1: Control valve terminology and
general considerations
IEC 60534 (all parts), Industrial-process control valves
IEC 60534-2-3, Industrial-process control valves – Part 2-3: Flow capacity – Test procedures
IEC 60534-8-3, Industrial-process control valves – Part 8-3: Noise considerations – Control
valve aerodynamic noise prediction method

– 12 – 60534-8-1  CEI:2005
CEI 61260, Electroacoustique – Filtres de bande d'octave et de bande d'une fraction d'octave
CEI 61672-1:2003, Electroacoustique – Sonomètres – Partie 1: Spécifications
ISO 3744:1994, Acoustique – Détermination des niveaux de puissance acoustique émis par
les sources de bruit à partir de la pression acoustique – Méthode d'expertise dans des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 3745:2003, Acoustique – Détermination des niveaux de puissance acoustique émis par
les sources de bruit partir de la pression acoustique – Méthodes de laboratoire pour les salles
anéchoïques et semi-anéchoïques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants ainsi que ceux
donnés dans la CEI 60534-1 et les autres parties de la CEI 60534 s’appliquent:
3.1
spécimen d’essai
vanne ou combinaison de vanne, convergent, divergent, ou autres accessoires de tuyauteries
pour lesquels des résultats d’essai sont requis
NOTE Lors de l'essai par décharge, il convient d’utiliser un dispositif de fermeture de manière que la position de
l'organe de fermeture ne change pas durant la décharge.
3.2
taux de décharge
taux de variation de la pression à l’entrée du spécimen d’essai
NOTE Dans la méthode d’essai par décharge, la pression à l’entrée du spécimen d’essai décroît pendant la durée
de l’essai.
4 Symboles
Symbole Description Unité
C Coefficient de débit (C , K ) Diverses
v v
(voir CEI 60534-1)
F Facteur résultant de la géométrie de la tuyauterie 1
p
L Niveau de pression sonore interne sur la paroi de la dB(ref P )
pi o
tuyauterie
m& Débit massique kg/s
Q Débit volumique m /h
p Pression absolue à l’entrée de la vanne kPa ou bar
p Pression absolue à la sortie de la vanne kPa ou bar
Pression différentielle entre les prises de pression amont kPa ou bar
Δp
et aval (p – p )
1 2
S m
Surface de mesure πd /4
i
i
T
Température à l’entrée K
T Température à la sortie K
u
Vitesse moyenne du fluide m/s
60534-8-1  IEC:2005 – 13 –
IEC 61260, Electroacoustics – Octave-band and fractional-octave-band filters
IEC 61672-1:2002, Electroacoustics – Sound level meters – Part 1: Specifications
ISO 3744:1994, Acoustics – Determination of sound power levels of noise sources using
sound pressure – Engineering method in an essentially free field over reflecting plane
ISO 3745:2003, Acoustics – Determination of sound power levels of noise sources – Precision
methods for anechoic and hemi-anechoic rooms
3 Terms and definitions
For the purposes of this document, the following terms and definitions, as well as those given
in IEC 60534-1 and other parts of IEC 60534, apply.
3.1
test specimen
any valve or combination of valve, reducer, expander, or other fittings for which test data are
required
NOTE During blow-down testing a closure mechanism should be used in such a way that the closure member
position does not change during blow-down.
3.2
blow-down rate
rate at which the inlet pressure to the test specimen changes
NOTE In the blow-down method of testing, the inlet pressure to the test specimen decays during the test period.
4 Symbols
Symbol Description Unit
C Flow coefficient (C , K )
Various   (see
v v
IEC 60534-1)
F Piping geometry factor 1
p
L Internal sound pressure level at pipe wall dB(ref P )
pi o
&
m Mass flow rate kg/s
Q Volumetric flow rate m /h
p
Inlet absolute pressure kPa or bar
p Outlet absolute pressure kPa or bar
Δp Differential pressure between upstream and downstream kPa or bar
pressure taps (p – p )
1 2
S
Measuring area πd /4 m
i
i
T Inlet temperature K
T Outlet temperature K
u Mean (average fluid velocity) m/s

– 14 – 60534-8-1  CEI:2005
Symbole Description Unité
x
Rapport de la pression différentielle à la pression absolue 1
d'entrée (Δp/p )
x Facteur de rapport de pression différentielle d'une vanne 1

T
de régulation sans raccords adjacents, à débit engorgé
x
Facteur de rapport de pression différentielle d'une vanne 1
TP
de régulation avec raccords adjacents, à débit engorgé

5 Méthode A (mesure de la pression acoustique externe)
5.1 Système d’essai
Le système d’essai indiqué à la Figure 1 comprend
a) les systèmes de réglage de pression (en option);
b) le spécimen d’essai;
c) la section de tuyauteries d’essai;
d) les prises de pression;
e) les systèmes d’atténuation de bruit (en option);
f) les moyens de contrôle de l’environnement acoustique (chambre en option);
g) l’instrumentation.
D’autres montages d’essai sont indiqués aux Figures 2a et 2b.
5.1.1 Systèmes de réglage de pression
Des systèmes de réglage de pression amont et/ou aval sont utilisés pour réguler les
pressions d’essai. Il convient de prendre des précautions pour éviter des chutes de pression
pouvant créer un bruit d’écoulement significatif. Si de telles pressions différentielles sont
inévitables, l’utilisation de silencieux, voir 5.1.5, est recommandée comme indiqué à la
Figure 1. Il convient d’installer les débitmètres selon les indications des fabricants.
5.1.2 Spécimen d'essai
Le spécimen à essayer et la section d'essai ne doivent pas être isolés. Cependant, des essais
séparés peuvent être conduits pour déterminer l’effet de l’isolation de la tuyauterie et/ou de la
vanne.
5.1.3 Tuyauterie du tronçon d’essai
Il n’y a pas de limite concernant les longueurs maximales des tuyauteries amont et aval
connectées au spécimen d’essai. Les parties de tuyauteries amont et aval exposées à
l’intérieur de l’environnement acoustique doivent être réalisées d’une seule pièce, c’est-à-dire
sans brides, ni assemblages circulaires, ni autres renforts de paroi, et avoir une longueur d’au
moins 2 m. Cela est applicable au tuyau aval lorsque l’on effectue des essais de bruit aval et
au tuyau amont lorsque l’on effectue des essais de bruit amont.
Tout écart entre les diamètres d’entrée et de sortie du spécimen d’essai et le diamètre
intérieur de la tuyauterie adjacente doit être réduit autant que possible.
Une tuyauterie non isolée doit être utilisée. Le matériau et l'épaisseur de la tuyauterie doivent
être consignés dans les données d’essais.

60534-8-1  IEC:2005 – 15 –
Symbol Description Unit
x
Ratio of pressure differential to inlet absolute pressure 1
(Δp/p )
x Pressure differential ratio factor of a control valve without 1

T
attached fittings at choked flow
x
Pressure differential ratio factor of a control valve with 1
TP
attached fittings at choked flow

5 Method A (external sound pressure measurement)
5.1 Test system
The test system shown in Figure 1 includes
a) pressure regulating devices (optional);
b) test specimen;
c) test section piping;
d) pressure taps;
e) noise-attenuating devices (optional);
f) means of controlling the acoustic environment (chamber is optional);
g) instrumentation.
Alternative test arrangements are shown in Figures 2a and 2b.
5.1.1 Pressure regulating devices
Upstream and/or downstream pressure regulating devices are used to regulate the test
pressures. Caution should be taken to avoid pressure drops which will create significant
stream-borne noise. If such pressure drops are unavoidable, the use of silencers (see 5.1.5)
is recommended as shown in Figure 1. Flowmeters should be installed in accordance with the
manufacturers’ instructions.
5.1.2 Test specimen
The test specimen and test section shall not be insulated. However, separate tests may be
conducted to determine the effects of pipe and/or valve insulation.
5.1.3 Test section piping
There is no limitation concerning the maximum length of downstream and upstream piping
connected to the test specimen. The exposed downstream or upstream pipe within the
acoustic environment shall be of one-piece construction, i.e., no flanges, circumferential joints
or other pipe-wall reinforcements, and at least 2 m in length. This applies to the downstream
pipe when conducting downstream noise tests and to the upstream pipe when conducting
upstream noise tests.
Any mismatch between the inlet and outlet diameters of the test specimen and the inside
diameter of the adjacent piping shall be minimized as far as practical.
Non-insulated pipe shall be used. Pipe material and pipe wall thickness shall be reported in
the test data.
– 16 – 60534-8-1  CEI:2005
5.1.4 Prises de pression
Des prises de pression doivent être prévues pour la mesure des pressions. Elles doivent être
conformes à la CEI 60534-2-3.
5.1.5 Environnement acoustique
L’environnement de l’essai doit être contrôlé de façon que le bruit de fond, le bruit réfléchi et
autres bruits extérieurs soient au moins de 10 dB inférieurs à celui rayonné par la section
d’essai. En fonction du système d’essai et de l’environnement acoustique, des silencieux
amont et aval peuvent être nécessaires. Des considérations générales relatives à l’environ-
nement acoustique peuvent être obtenues dans l’ISO 3744 et dans l’ISO 3745. Aucune
correction du niveau de pression acoustique ne doit être faite pour des raisons de bruit
extérieur.
5.1.6 Instrumentation
L’instrumentation pour la mesure du niveau de pression acoustique doit être conforme à la
CEI 61672-1, classe 1 ou classe 2. Les caractéristiques du sonomètre doivent être conformes
à la CEI 61672-1, Tableau 2 (pondér
...
