IEC 60598-2-23:1996

Luminaires - Part 2: Particular requirements - Section 23: Extra low voltage lighting systems for filament lamps

Specifies requirements for extra low voltage systems for filament lamps intended for ordinary use on supply voltages not exceeding 1 000 V. The luminaires, being connected in parallel, are supplied via freely suspended continuous supporting conductors or profiles. The current in the output circuit of the system is limited to 25 A.

Luminaires - Partie 2: Règles particulières - Section 23: Systèmes d'éclairage à très basse tension pour lampes à filament

Spécifie les prescriptions pour les sytèmes d'éclairage à très basse tension pour les lampes à filament, prévues pour utilisation ordinaire en intérieur, avec des tensions d'alimentation ne dépassant pas 1 000 V. Les luminaires,

General Information

• Status: Published
• Publication Date: 08-Aug-2001
• ICS: 29.140.40 - Luminaires
• Technical Committee: SC 34D - Luminaires
• Current Stage: DELPUB - Deleted Publication
• Start Date: 20-Jul-2020
• Completion Date: 31-Jan-2019

Relations

• Amended By: IEC 60598-2-23:1996/AMD1:2000 - Amendment 1 - Luminaires - Part 2: Particular requirements - Section 23: Extra low voltage lighting systems for filament lamps
• Effective Date: 05-Sep-2023
• Revised: IEC 60598-2-23:2020 - Luminaires - Part 2-23: Particular requirements - Extra-low-voltage lighting systems for ELV light sources
• Effective Date: 05-Sep-2023

Overview

IEC 60598-2-23:1996 is an international standard published by the International Electrotechnical Commission (IEC) that specifies particular requirements for extra low voltage lighting systems using filament lamps. These systems are designed for ordinary indoor use, supplied from voltages not exceeding 1,000 V. The standard focuses on luminaires connected in parallel, powered through freely suspended continuous supporting conductors or profiles, with the current in the system's secondary circuit limited to 25 A.

This standard provides essential guidelines and safety requirements to ensure reliable and safe operation of extra low voltage filament lamp lighting systems, addressing aspects like construction, testing, electrical safety, and labeling.

Key Topics

• Scope and Application
  IEC 60598-2-23 applies to extra low voltage filament lamp lighting systems intended for indoor use with supply voltages up to 1,000 V, and secondary current limited to 25 A. It details requirements for luminaires connected in parallel and supplied by continuous supporting conductors or profiles that are freely suspended.

• Definitions and Classification
  The standard defines key terms related to extra low voltage lighting systems and classifies luminaires according to their design, construction, and intended use, ensuring clarity for manufacturers and users.

• Construction Requirements
  Detailed provisions cover the design and construction of luminaires, including mechanical support systems, material specifications, electrical connections, and proper insulation to prevent electrical hazards.

• Electrical Safety and Protection
  The standard specifies mandatory protection against electric shock, including requirements for earthing, creepage distances, clearances, and protection against dust, moisture, and heat. Special attention is given to terminal markings and connections.

• Testing Procedures
  IEC 60598-2-23 mandates systematic testing for endurance, thermal performance, insulation resistance, dielectric strength, and resistance to environmental factors such as dust and moisture. These tests ensure compliance with safety and reliability standards.

• Marking and Documentation
  Proper marking of luminaires is required for safe use in accordance with the standard. This includes information on voltage, current ratings, manufacturer's identification, and essential warnings.

Applications

This IEC standard is fundamental for manufacturers, safety inspectors, and engineers involved in the design, manufacture, installation, and maintenance of extra low voltage lighting systems with filament lamps. Typical applications include:

• Residential and Commercial Indoor Lighting
  Particularly systems featuring low voltage filament lamps supported on suspended conductors, such as decorative or display lighting.

• Track and Continuous Lighting Installations
  Where luminaires are connected in parallel on suspended profiles or conductors, requiring standardized support and safety provisions.

• Custom Lighting Systems
  Used in settings requiring flexible, low voltage filament lamp setups that comply with international safety standards.

Compliance with IEC 60598-2-23 helps ensure that extra low voltage filament lamp systems are safe to operate, reliable, and compatible with global electrical standards, thus reducing risks related to electrical shock, fire, and component failure.

Related Standards

• IEC 60598-1: Luminaires – Part 1: General requirements and tests
  Provides general safety and performance requirements applicable to all luminaires, complementing the specific provisions of IEC 60598-2-23.

• IEC 60742: Transformers – Safety requirements
  Specifies safety rules for separators and safety transformers used in low voltage lighting systems.

• IEC 60920: Ballasts for tubular fluorescent lamps – Safety and performance requirements
  Addresses ballasts but serves as a reference for safety in related lighting components.

• IEC 61046: Electronic transformers for filament lamps – General and safety requirements
  Covers electronic transformers relevant to extra low voltage lighting.

• IEC 61032: Protective tests for enclosures of electrical equipment
  Details tests to verify protection by enclosures, important for preventing access to live parts.

Adhering to IEC 60598-2-23 along with these related standards ensures comprehensive compliance with electrical safety norms for filament lamp lighting systems at extra low voltages.

---

By implementing the requirements of IEC 60598-2-23, stakeholders in the electrical and lighting industry can deliver safe, reliable, and internationally compliant extra low voltage filament lamp lighting solutions suitable for various indoor environments.

Standards Content (Sample)

IEC 60598-2-23
Edition 1.1 2001-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Luminaires –
Part 2-23: Particular requirements – Extra low voltage lighting systems for
filament lamps
Luminaires –
Partie 2-23: Règles particulières – Systèmes d'éclairage à très basse tension
pour lampes à filament
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by

any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or

IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: [e-mail]
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: [e-mail]
Tel.: [phone]
Fax: [phone]
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: [e-mail]
Tél.: [phone]
Fax: [phone]
IEC 60598-2-23
Edition 1.1 2001-08
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Luminaires –
Part 2-23: Particular requirements – Extra low voltage lighting systems for
filament lamps
Luminaires –
Partie 2-23: Règles particulières – Systèmes d'éclairage à très basse tension
pour lampes à filament
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CC
CODE PRIX
ICS 29.140.40 ISBN 2-8318-5871-2

– 2 –60598-2-23 © CE I: 199 6+A1:2000

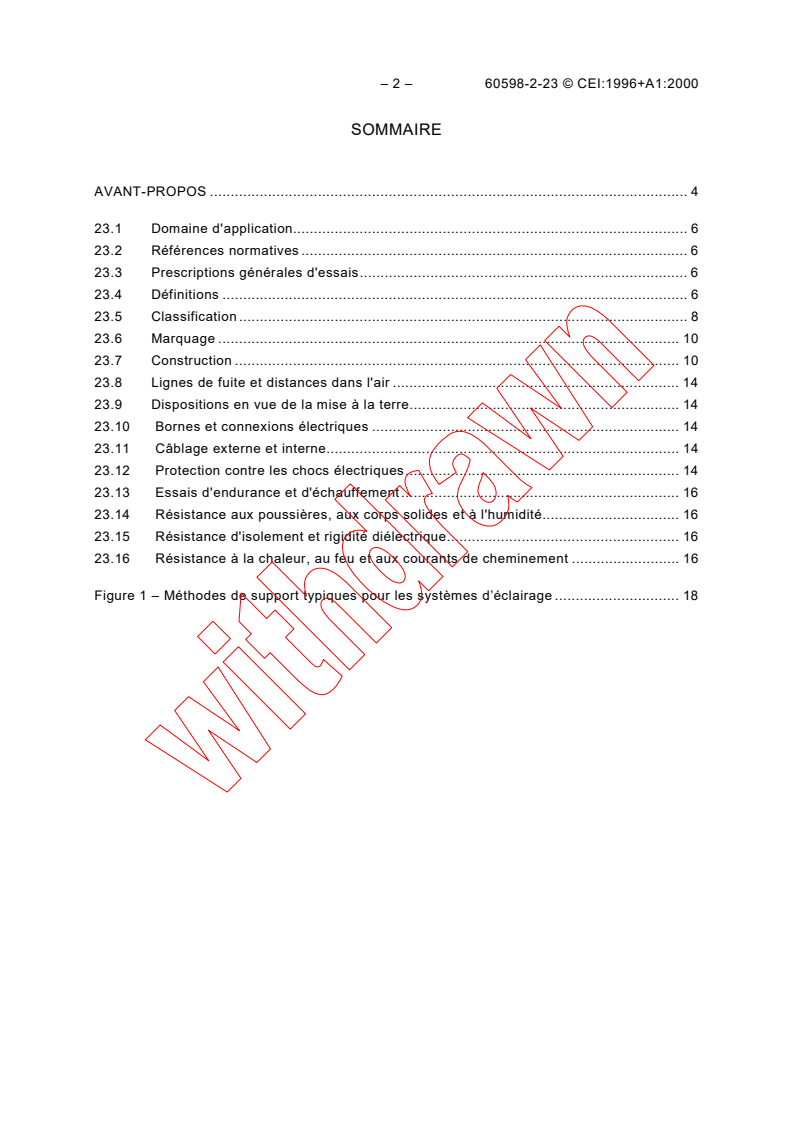

SOMMA IRE
AVANT-PRO POS.4

23.1Domaine d'applic ation.6

23.2Référenc es normatives.6

23.3Pr escriptions générales d' essais .6

23.4Définitions.6
23.5Cl assification.8
23.6Marquage. 10
23.7Co ns tr uc tion. 10
23.8Lignes de fuite e t distances dans l'air. 14
23.9Dispos itions en vue de la mise à la terre.14
23.10 Bornes et connexions élec tr iques. 14
23.11 Câblage externe e t interne. 14
23.12 Protection contre les chocs élec triques . 14
23.13 Essais d'endurance e t d'écha uffement . 16
23.14 Résistance aux poussières, aux corps solides e t à l'humidité .16
23.15 Résistance d' isolem ent e t rigidité diélec trique. 16
23.16 R ésistance à la chaleur , au feu et aux c ourants de chem in em ent. 16
Fi gure 1 – Méthodes de support typiques pour les systèm es d’éclair age. 18

60598-2-23 © IE C: 199 6+ A1:2000– 3 –

CONT ENTS
FOREWORD . .5

23.1Sc ope. .7

23.2Normative referenc es .7

23.3General tes t requirem en ts .7

23.4Definitions. .7
23.5Cl assification. .9
23.6Marking. .11
23.7Co ns tr uc tion. 11
23.8Creepage distances and clearanc es . 15
23.9Provisions for earthing. 15
23.10Termina ls and el ec tr ical connections. 15
23.11External an d internal wiring. 15
23.12Protection against elec tr ic shock. 15
23.13End ur ance tests and th ermal tests . 17
23.14Res is ta nc e to dust, solid objects and moisture. 17
23.15Insulation resistance a nd electric strength. 17
23.16Res is ta nc e to heat, fire an d tr acking. 17
Fi gure 1 – Typical supporting methods for lighting systems. 19

– 4 – 60598-2-23 © CEI:1996+A1:2000

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
LUMINAIRES –
Partie 2-23: Règles particulières –

Systèmes d'éclairage à très basse tension pour lampes à filament

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence
La Norme internationale CEI 60598-2-23 a été établie par le sous-comité 34D: Luminaires,
du comité d'études 34 de la CEI: Lampes et équipements associés.
La présente version consolidée de la CEI 60598-2-23 comprend la première édition (1996)
[documents 34D/383/FDIS et 34D/418/RVD], et son amendement 1 (2000) [documents
34D/548/FDIS et 34D/554/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.

Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
La présente publication doit être lue conjointement avec la CEI 60598-1: Luminaires − Partie 1:
Prescriptions générales et essais.
Le comité a décidé que le contenu de la publication de base et de son amendement ne sera
pas modifié avant 2003-12. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60598-2-23 © IEC:1996+A1:2000 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
LUMINAIRES –
Part 2-23: Particular requirements –

Extra low voltage lighting systems for filament lamps

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60598-2-23 has been prepared by subcommittee 34D: Luminaires,
of IEC technical committee 34: Lamps and related equipment.
This consolidated version of IEC 60598-2-23 consists of the first edition (1996) [documents
34D/383/FDIS and 34D/418/RVD], and its amendment 1 (2000) [documents 34D/548/FDIS
and 34D/554/RVD].
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.

It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
This publication shall be read in conjunction with IEC 60598-1: Luminaires − Part 1: General
requirements and tests.
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until 2003-12. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 6 –60598-2-23 © CEI:1996+A1:2000

LUMINAIRES –
Partie 2-23: Règles particulières –

Systèmes d'éclairage à très basse tension pour lampes à filament

23.1 Domaine d'application
La présente section de la CEI 60598-2 spécifie les prescriptions pour les systèmes d'éclairage à

très basse tension pour les lampes à filament, prévues pour utilisation ordinaire en intérieur,

avec des tensions d'alimentation ne dépassant pas 1 000 V. Les luminaires, connectés en
parallèle, sont alimentés par l'intermédiaire de conducteurs ou profils supports continus,
librement suspendus. Le courant, dans le secondaire du circuit du système, est limité à 25 A.
23.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60598-2.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
partie de la CEI 60598-2 sont invitées à rechercher la possibilité d'appliquer les éditions les
plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60083:1975, Prises de courant pour usage domestique et usage général similaire.
Normes
CEI 60598-1:1992, Luminaires − Partie 1: Prescriptions générales et essais
CEI 60742:1983, Transformateurs de séparation des circuits et transformateurs de sécurité −
Règles
CEI 60920:1990, Ballasts pour lampes tubulaires à fluorescence. Prescriptions générales et
prescriptions de sécurité
CEI 61032:1990, Calibres d'essai pour vérifier la protection par les enveloppes
CEI 61046:1993, Convertisseurs abaisseurs électroniques alimentés en courant continu ou
alternatif pour lampes à incandescence − Prescriptions générales et de sécurité
23.3 Prescriptions générales d'essais
Les dispositions de la section 0 de la CEI 60598-1 s'appliquent. Les essais décrits dans

chaque section appropriée de la Partie 1 doivent être effectués dans l'ordre indiqué dans la
présente section de la Partie 2.
Les essais de type doivent être effectués sur le système complet d'éclairage à très basse
tension tel qu'il est délivré par le fabricant.
23.4 Définitions
Pour les besoins de la présente section, les définitions de la section un de la CEI 60598-1
s'appliquent, ainsi que les définitions suivantes (voir figure 1).
23.4.1
système d'éclairage à très basse tension
système d'éclairage sous forme de pièces détachées pour lampes à filament, constitué d’un
transformateur/convertisseur, de conducteurs supports et de luminaires ainsi que de tous les
dispositifs de fixation nécessaires et des connecteurs électriques/mécaniques

60598-2-23 © IE C: 199 6+ A1:2000– 7 –

LUMINAIRES –
Part 2-23: Partic ular re quire ments –

Extra low voltage l ighting systems for filame nt lamps

23.1Scope
This section of IEC 60598-2 specifies requirements for extra low voltage lighting systems for

filament lamps intended for ordinary interior use on supply voltages not exceeding 1 000 V.

The luminaires, being connected in parallel, are supplied via freely suspended continuous
supporting conductors or profiles. The current in the output circuit of the system is limited
to 2 5 A.
23.2Normative referen ces
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60598-2. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this part of IEC 60598-2 are encouraged to investigate the poss ibility of
applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO main tain registers of curren tly valid International Sta ndards.
IEC 6008 3: 197 5, Plug s a nd so cket-outlets for domesti c a nd similar g eneral use. St andards
IEC 60598-1: 199 2, Lu minaires – Part 1: General requirement s a nd te sts
IEC 6074 2: 198 3, Isolat ing transformers an d safety isolatin g tr an sformers – R equir ements
IEC 6092 0: 199 0, Ballasts for tubu lar fluorescent la mps. General and safety r equirements
IEC 6103 2: 199 0, Test pr ob es t o v erify protection by enclos ur es
IEC 6104 6: 199 3, D.C. or a.c. supplied electronic step-down convertors for filament lamps −
General an d safety r equireme nts
23.3General t est requirements
The provisions of section 0 of IEC 60598-1 apply. The tests described in each appropriate
se ctio n of Part 1 s hal l be carried ou t in th e order listed in this sectio n of Part 2.

Type tests shall be carr ied out on the complete extra low voltage lighting system as provided
by t he man ufacturer.
23.4Definitions
For the purpose of this section, the definitions of section 1 of IEC 60598-1 apply, together
with t he fo llo wing d efi niti ons (see fi gure 1).
23.4 .1
extra low volt ag e lighting s ystem
lighting system in kit form f or filam ent lam ps cons isting of a tr ansformer /convertor, s upporting
conductors and luminaires, as well as all the necessary fixing devices and the electrical/
mec han ical conn ec tors
– 8 –60598-2-23 © CEI:1996+A1:2000

23.4.2
conducteur support
câble tendeur conducteur ou profil tendu librement, ou monté entre les points de fixation

principaux, servant à alimenter les luminaires, et supportant le poids des luminaires du

système d'éclairage à très basse tension

23.4.3
support principal
dispositif assurant une connexion mécanique suffisante des conducteurs supports avec les

parties appropriées du bâtiment dans lequel le système d'éclairage à très basse tension doit

être utilisé. Des supports auxiliaires peuvent être nécessaires entre les supports principaux

23.4.4
support auxiliaire
dispositif le long du conducteur support, pour maintenir celui-ci dans la position prévue
23.4.5
écarteur
dispositif maintenant les conducteurs supports à la distance de séparation prévue
23.4.6
connecteur pour conducteur support
composant connectant électriquement le ou les conducteurs supports au transformateur/
convertisseur
23.4.7
connecteur de luminaire
composant connectant électriquement et mécaniquement le luminaire au conducteur support
23.4.8
eennrroouulleemmeenntt pprriimmaaiirree ((dduu ttrraannssffoorrmmaatteeuurr)): E: nroulement qui est connecté au réseau d'ali-
mentation
23.4.9
primaire du convertisseur
sortie du convertisseur connectée à l'alimentation
23.4.10
enroulement secondaire (du transformateur)
le ou les enroulements auxquels sont connectés les connecteurs du conducteur support
...
