ISO 20705:2019

Textiles — Quantitative microscopical analysis — General principles of testing

This document specifies common methods for the quantitative microscopical analysis of various mixtures of fibres. The methods described are based on the use of a light microscope (LM) or a scanning electronic microscope (SEM), on the measurements of the fibre apparent diameter (preparation of longitudinal views) or on the measurements of fibre section area (preparation of cross views), depending on the section shape of the fibres. NOTE 1 When the section shape is circular or almost circular, the longitudinal views are appropriate. For the other section shapes, the cross views are adequate and Annex A lists conventional density of fibres to be used for the calculation of the mass percentage of the components. Pictures of section shapes of fibres can be found in ISO/TR 11827. NOTE 2 Annex B presents statistical data on fibre diameter measurements (longitudinal view) and on fibre area measurements (cross view). The given procedures apply to fibres in any textile form when mixtures of fibres cannot be separated by manual methods or by chemical methods. Examples of mixtures of fibres are cashmere and wool, cotton and flax, flax and hemp.

Textiles — Analyse quantitative par microscopie — Principes généraux des essais

Le présent document spécifie les méthodes communes pour l'analyse microscopique quantitative de divers mélanges de fibres. Les méthodes décrites reposent sur l'utilisation d'un microscope optique (MO) ou d'un microscope électronique à balayage (MEB), sur les mesurages du diamètre apparent des fibres (préparation de vues longitudinales) ou sur les mesurages de la surface de section des fibres (préparation de vues en coupe), selon la forme de la section des fibres. NOTE 1 Lorsque la forme de la section est circulaire ou presque circulaire, les vues longitudinales sont adaptées. Pour les autres formes de section, les vues en coupe sont adéquates et l'Annexe A présente la densité de fibre conventionnelle à utiliser pour le calcul du pourcentage en masse des composants. L'ISO/TR 11827 contient des photographies des formes de section de fibres. NOTE 2 L'Annexe B présente des données statistiques relatives aux mesures du diamètre des fibres (vue longitudinale) et aux mesures de la surface des fibres (vue en coupe). Les modes opératoires fournis s'appliquent aux fibres de toute forme de textile lorsque les mélanges de fibres ne peuvent pas être séparés par des méthodes manuelles ou des méthodes chimiques. Le cachemire et la laine, le coton et le lin, le lin et le chanvre sont des exemples de mélanges de fibres.

General Information

• Status: Published
• Publication Date: 17-Dec-2019
• ICS: 59.060.01 - Textile fibres in general
• Technical Committee: ISO/TC 38 - Textiles
• Drafting Committee: ISO/TC 38/WG 22 - Composition and chemical testing
• Current Stage: 9020 - International Standard under periodical review
• Start Date: 15-Oct-2024
• Completion Date: 15-Oct-2024

Relations

• Consolidates: ISO/PAS 19363:2017 - Electrically propelled road vehicles — Magnetic field wireless power transfer — Safety and interoperability requirements
• Effective Date: 06-Jun-2022

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 20705
First edition
2019-12
Textiles — Quantitative microscopical
analysis — General principles of testing
Textiles — Analyse quantitative par microscopie — Principes
généraux des essais
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

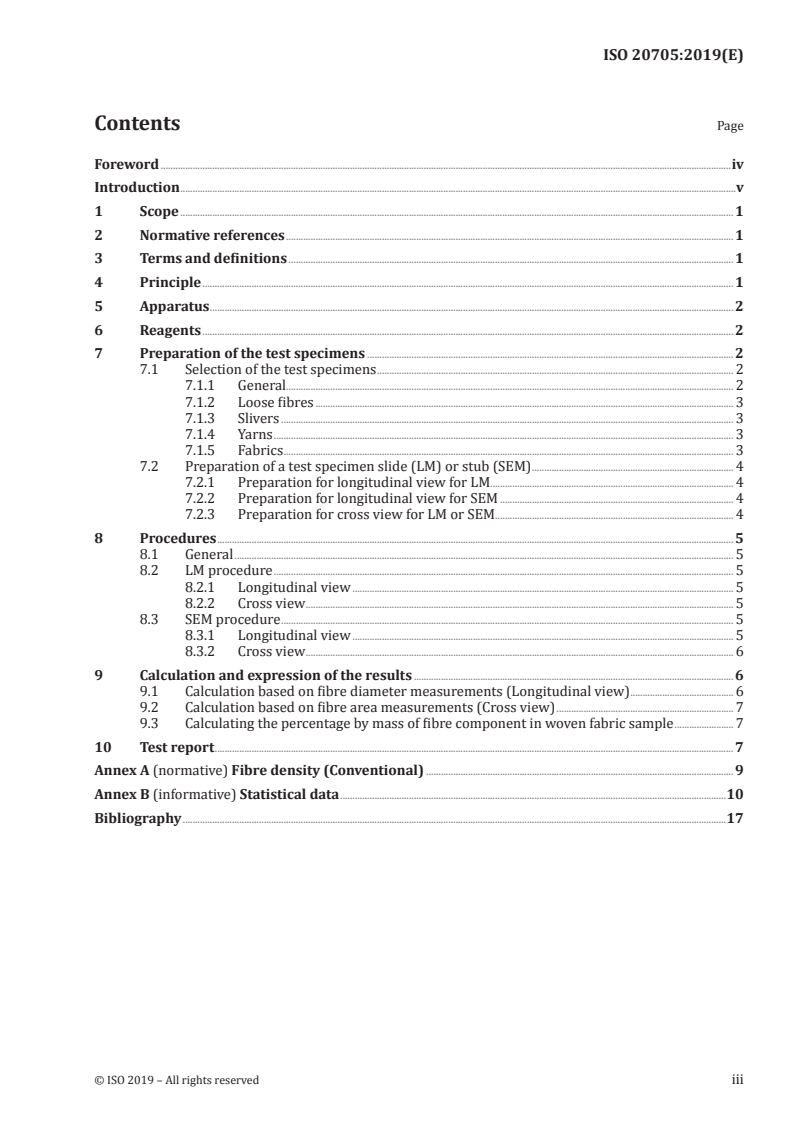

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Reagents . 2
7 Preparation of the test specimens . 2
7.1 Selection of the test specimens . 2
7.1.1 General. 2
7.1.2 Loose fibres . 3
7.1.3 Slivers . 3
7.1.4 Yarns . 3
7.1.5 Fabrics . 3
7.2 Preparation of a test specimen slide (LM) or stub (SEM) . 4
7.2.1 Preparation for longitudinal view for LM. 4
7.2.2 Preparation for longitudinal view for SEM . 4
7.2.3 Preparation for cross view for LM or SEM . . 4
8 Procedures . 5
8.1 General . 5
8.2 LM procedure . 5
8.2.1 Longitudinal view . 5
8.2.2 Cross view . 5
8.3 SEM procedure . 5
8.3.1 Longitudinal view . 5
8.3.2 Cross view . 6
9 Calculation and expression of the results . 6
9.1 Calculation based on fibre diameter measurements (Longitudinal view) . 6
9.2 Calculation based on fibre area measurements (Cross view) . 7
9.3 Calculating the percentage by mass of fibre component in woven fabric sample . 7
10 Test report . 7
Annex A (normative) Fibre density (Conventional) . 9
Annex B (informative) Statistical data .10
Bibliography .17

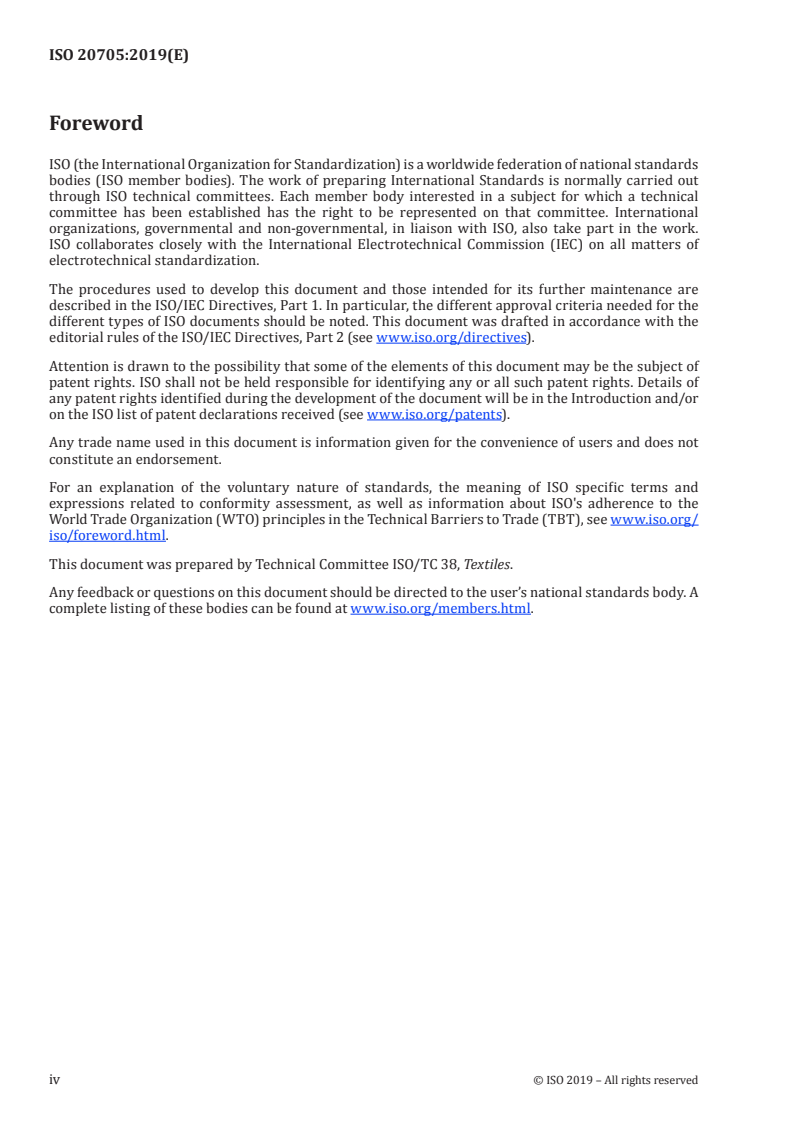

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 38, Textiles.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved

Introduction
This document is used for the quantitative analysis of textiles containing mixtures of fibres which
cannot be separated readily by mechanical methods or by chemical methods, as described in the
different parts of ISO 1833.
The quantitative microscopical analysis rely on the ability of a fibre analyst to identify and count, by
means of a microscope [light microscope (LM) or scanning electron microscope (SEM)], the relative
number of fibres of each type in a prepared test specimen (based on fibre apparent diameter of a
longitudinal view or fibre section area of a cross view, depending on the fibre types).
Fibre counts lead to the calculation of the percentage in the mixture of the test specimen by number
of fibres (based on fibre apparent diameter or fibre section area) and by their respective density. And
then, the calculation of the fibre percentage by mass of the laboratory sample is carried out in relation
to its structure (loose fibres, yarns, woven fabrics, knitted fabric, etc.).
INTERNATIONAL STANDARD ISO 20705:2019(E)
Textiles — Quantitative microscopical analysis — General
principles of testing
1 Scope
This document specifies common methods for the quantitative microscopical analysis of various
mixtures of fibres. The methods described are based on the use of a light microscope (LM) or a scanning
electronic microscope (SEM), on the measurements of the fibre apparent diameter (preparation
of longitudinal views) or on the measurements of fibre section area (preparation of cross views),
depending on the section shape of the fibres.
NOTE 1 When the section shape is circular or almost circular, the longitudinal views are appropriate. For the
other section shapes, the cross views are adequate and Annex A lists conventional density of fibres to be used
for the calculation of the mass percentage of the components. Pictures of section shapes of fibres can be found in
ISO/TR 11827.
NOTE 2 Annex B presents statistical data on fibre diameter measurements (longitudinal view) and on fibre
area measurements (cross view).
The given procedures apply to fibres in any textile form when mixtures of fibres cannot be separated
by manual methods or by chemical methods.
Examples of mixtures of fibres are cashmere and wool, cotton and flax, flax and hemp.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1833-1, Textiles — Quantitative chemical analysis — Part 1: General principles of testing
3 Terms and definitions
For the purposes of this document, the following term and definition apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
test specimen unit
linear portion of a single thread
Note 1 to entry: The length of the test specimen unit depends on the test specimen holder dimension.
Note 2 to entry: This expression is not applicable to test specimen prepared from samples of loose fibre (see
7.1.2) or sliver (see 7.1.3).
4 Principle
A longitudinal view image (respectively, a cross view image) of fibre snippets representative of a
test specimen is magnified to an appropriate scale/size under optical light microscope or scanning
electron microscope. All fibre types found in the test specimens are identified by the difference in
fibre morphology and are counted, measuring their individual apparent diameter (respectively section
area). Including their respective density in the calculation, the percentage of the fibres in the mixture is
determined by mass.
If it is practicable to chemically separate the components, the method described in the individual parts
of ISO 1833 should be used in preference to the microscopical methods.
5 Apparatus
5.1 Transmitted-light type microscope, shall comprise a light source, a light condenser, a stage, an
objective, an ocular with a graduated scale (eyepiece graticule or micron scale). The objective and ocular
of this type of microscope shall be capable of providing a magnification of ×150 to ×500.
The stage is movable in two directions at right angles by means of a sliding mechanism capable of
successive
...

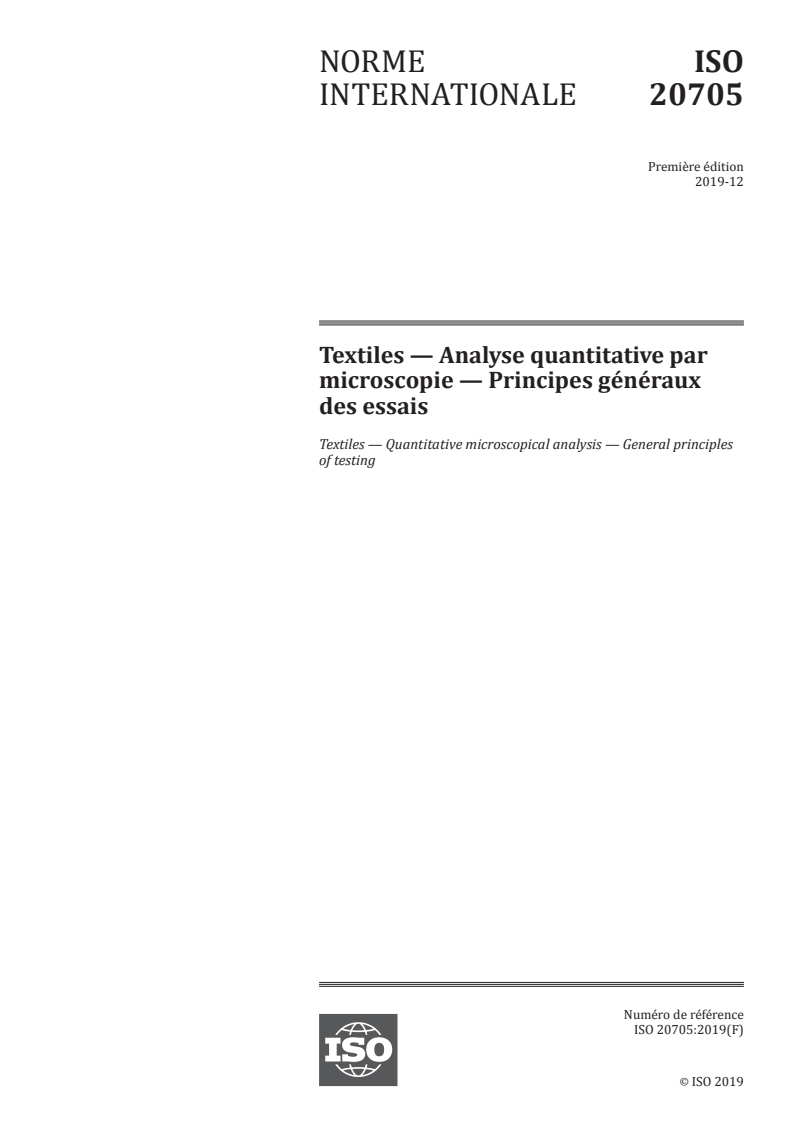

NORME ISO
INTERNATIONALE 20705
Première édition
2019-12
Textiles — Analyse quantitative par
microscopie — Principes généraux
des essais
Textiles — Quantitative microscopical analysis — General principles
of testing
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

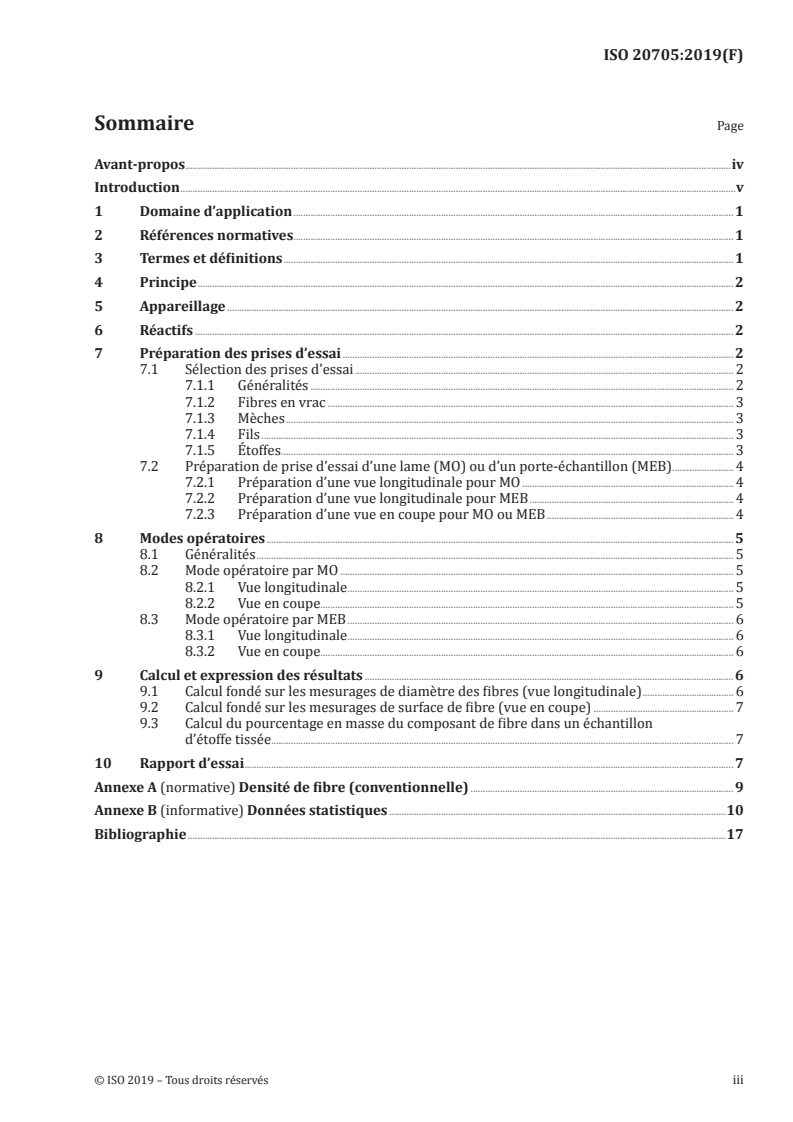

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 2
5 Appareillage . 2
6 Réactifs . 2
7 Préparation des prises d’essai . 2
7.1 Sélection des prises d’essai . 2
7.1.1 Généralités . 2
7.1.2 Fibres en vrac . 3
7.1.3 Mèches . 3
7.1.4 Fils . 3
7.1.5 Étoffes . 3
7.2 Préparation de prise d’essai d’une lame (MO) ou d’un porte-échantillon (MEB) . 4
7.2.1 Préparation d’une vue longitudinale pour MO . 4
7.2.2 Préparation d’une vue longitudinale pour MEB . 4
7.2.3 Préparation d’une vue en coupe pour MO ou MEB . 4
8 Modes opératoires . 5
8.1 Généralités . 5
8.2 Mode opératoire par MO . 5
8.2.1 Vue longitudinale . 5
8.2.2 Vue en coupe . . 5
8.3 Mode opératoire par MEB . 6
8.3.1 Vue longitudinale . 6
8.3.2 Vue en coupe . . 6
9 Calcul et expression des résultats . 6
9.1 Calcul fondé sur les mesurages de diamètre des fibres (vue longitudinale) . 6
9.2 Calcul fondé sur les mesurages de surface de fibre (vue en coupe) . 7
9.3 Calcul du pourcentage en masse du composant de fibre dans un échantillon
d’étoffe tissée . 7
10 Rapport d’essai . 7
Annexe A (normative) Densité de fibre (conventionnelle) . 9
Annexe B (informative) Données statistiques .10
Bibliographie .17

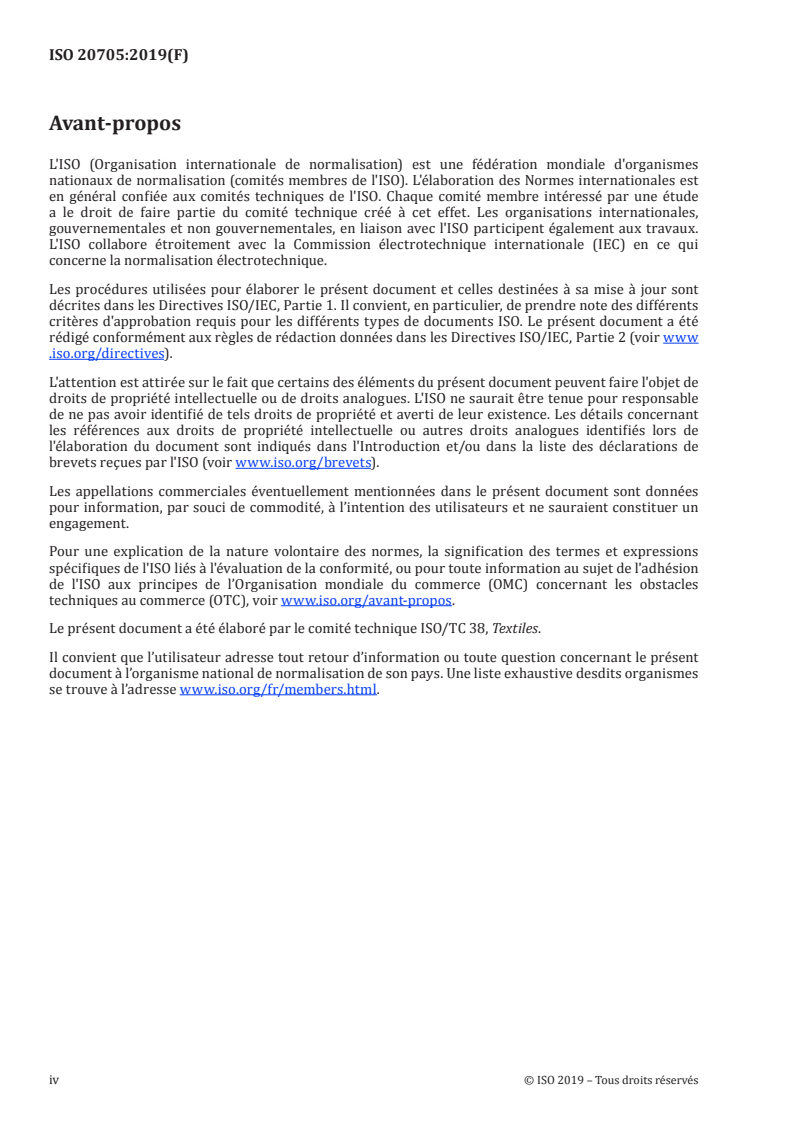

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 38, Textiles.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2019 – Tous droits réservés

Introduction
Le présent document peut être utilisé pour l’analyse quantitative des textiles contenant des mélanges de
fibres qui ne peuvent pas être séparées facilement par des méthodes mécaniques ou par des méthodes
chimiques, comme décrit dans les différentes parties de l’ISO 1833.
L’analyse microscopique quantitative repose sur la capacité de la personne analysant des fibres à
identifier et compter, au moyen d’un microscope [microscope optique (MO) ou microscope électronique
à balayage (MEB)], le nombre relatif de fibres de chaque type dans une prise d’essai préparée (sur la
base du diamètre apparent de la fibre sur une vue longitudinale ou de la surface de section de la fibre
sur une vue en coupe, selon le type de fibres).
Le nombre de fibres conduit au calcul du pourcentage dans le mélange de la prise d’essai par nombre de
fibres (sur la base du diamètre apparent ou de la surface de section des fibres) et par densité respective.
Ensuite, le calcul du pourcentage en masse de la fibre dans l’échantillon de laboratoire est réalisé en
fonction de sa structure (fibres en vrac, fils, étoffes tissées, étoffes tricotées, etc.).
NORME INTERNATIONALE ISO 20705:2019(F)
Textiles — Analyse quantitative par microscopie —
Principes généraux des essais
1 Domaine d’application
Le présent document spécifie les méthodes communes pour l’analyse microscopique quantitative
de divers mélanges de fibres. Les méthodes décrites reposent sur l’utilisation d’un microscope
optique (MO) ou d’un microscope électronique à balayage (MEB), sur les mesurages du diamètre
apparent des fibres (préparation de vues longitudinales) ou sur les mesurages de la surface de section
des fibres (préparation de vues en coupe), selon la forme de la section des fibres.
NOTE 1 Lorsque la forme de la section est circulaire ou presque circulaire, les vues longitudinales sont
adaptées. Pour les autres formes de section, les vues en coupe sont adéquates et l’Annexe A présente la densité de
fibre conventionnelle à utiliser pour le calcul du pourcentage en masse des composants. L’ISO/TR 11827 contient
des photographies des formes de section de fibres.
NOTE 2 L’Annexe B présente des données statistiques relatives aux mesures du diamètre des fibres
(vue longitudinale) et aux mesures de la surface des fibres (vue en coupe).
Les modes opératoires fournis s’appliquent aux fibres de toute forme de textile lorsque les mélanges de
fibres ne peuvent pas être séparés par des méthodes manuelles ou des méthodes chimiques.
Le cachemire et la laine, le coton et le lin, le lin et le chanvre sont des exemples de mélanges de fibres.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 1833-1, Textiles — Analyse chimique quantitative — Partie 1: Principes généraux des essais
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
unité de prise d’essai
portion linéaire d’un fil individuel
Note 1 à l'article: La longueur de l’unité de prise d’essai dépend de la dimension du support de prise d’essai.
Note 2 à l'article: Cette expression ne s’applique pas à une prise d’essai préparée à partir d’échantillons de fibre
en vrac (voir 7.1.2) ou de mèche (voir 7.1.3).
4 Principe
Une vue longitudinale (respectivement, une vue en coupe) de tronçons de fibre représentatifs d’une
prise d’essai est grossie à une échelle/taill
...
