ISO 15181-5:2008

Paints and varnishes — Determination of release rate of biocides from antifouling paints — Part 5: Calculation of the tolylfluanid and dichlofluanid release rate by determination of the concentration of dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA) in the extract

ISO 15181-5:2008 specifies the apparatus and analytical method for determining the amount of tolylfluanid and dichlofluanid that has been released from an antifouling paint into artificial seawater in accordance with the procedure given in ISO 15181-1. Tolylfluanid and dichlofluanid are unstable in the marine environment and degrade to form dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA) respectively. ISO 15181-5:2008 specifies a method for converting the released species into these degradation products, quantifying their concentration in the treated artificial seawater samples, and gives the final calculation for the release rate of tolylfluanid and dichlofluanid under the specified laboratory conditions. ISO 15181-5:2008 is designed to allow the concurrent determination of tolylfluanid, dichlofluanid and other biocides that can be released by a given antifouling paint (for example, copper) through the analysis of separate sub-samples of an artificial seawater extract generated in accordance with ISO 15181-1. When used in conjunction with ISO 15181-1, the practical limits for quantifying release rates by this method are from 1,3 micrograms per square centimetre per day to 500 micrograms per square centimetre per day. The quantitation of release rates lower than this range will require the use of an analytical method with a lower limit of quantitation for tolylfluanid, dichlofluanid, or both (as appropriate) in artificial seawater

Peintures et vernis — Détermination du taux de lixiviation des biocides contenus dans les peintures antisalissures — Partie 5: Calcul du taux de lixiviation du tolylfluanide et du dichlofluanide par détermination de la concentration du diméthyl-tolylsulfamide (DMST) et du diméthyl-phénylsulfamide (DMSA) dans l'extrait

L'ISO 15181-5:2008 spécifie l'appareillage et la méthode d'analyse permettant de déterminer, conformément au mode opératoire de l'ISO 15181‑1, la quantité de tolylfluanide et de dichlofluanide libérée par une peinture antisalissures dans une eau de mer synthétique. Le tolylfluanide et le dichlofluanide sont instables en milieu marin; ils se dégradent pour former, respectivement, du diméthyl-tolylsulfamide (DMST) et du diméthyl-phénylsulfamide (DMSA). L'ISO 15181-5:2008 spécifie une méthode permettant de convertir les espèces relarguées en ces produits de dégradation et de quantifier leur concentration dans des échantillons d'eau de mer synthétique traités. Elle donne le mode de calcul final du taux de lixiviation du tolylfluanide et du dichlofluanide dans des conditions spécifiées de laboratoire. L'ISO 15181-5:2008 est conçue pour permettre la détermination simultanée du tolylfluanide, du dichlofluanide et d'autres biocides pouvant être relargués par une peinture antisalissures donnée (le cuivre, par exemple), par l'analyse de sous-échantillons séparés d'un extrait d'eau de mer synthétique confectionné conformément à l'ISO 15181‑1. Conjointement à l'ISO 15181‑1, les limites pratiques de quantification des taux de lixiviation à l'aide de la présente méthode sont comprises entre 1,3 microgrammes par centimètre carré par jour et 500 microgrammes par centimètre carré par jour. La quantification de taux de lixiviation inférieurs à cette plage nécessite l'emploi d'une méthode d'analyse dont la limite de quantification du tolylfluanide, du dichlofluanide ou des deux (selon le cas) dans l'eau de mer synthétique est inférieure.

General Information

• Status: Published
• Publication Date: 07-May-2008
• ICS: 87.040 - Paints and varnishes
• Technical Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Drafting Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Current Stage: 9093 - International Standard confirmed
• Start Date: 22-May-2022
• Completion Date: 12-Feb-2026

Relations

• Consolidates: EN ISO 15181-5:2008 - Paints and varnishes - Determination of release rate of biocides from antifouling paints - Part 5: Calculation of the tolylfluanid and dichlofluanid release rate by determination of the concentration of dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA) in the extract (ISO 15181-5:2008)
• Effective Date: 12-Feb-2026

Overview

ISO 15181-5:2008 - Paints and varnishes - Determination of release rate of biocides from antifouling paints (Part 5) - defines an analytical procedure to calculate the laboratory release rates of tolylfluanid and dichlofluanid from antifouling coatings. Because these biocides are unstable in seawater, the standard specifies conversion of the released species to their stable degradation products - dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA) - and quantification of DMST/DMSA in treated artificial seawater extracts to derive the release rate under standardized laboratory conditions.

Key topics and technical requirements

• Scope & principle: Measures biocide release by promoting controlled degradation of tolylfluanid/dichlofluanid into DMST/DMSA and quantifying those products.
• Analytical method: High-performance liquid chromatography (HPLC) or an equivalent instrument with a limit of quantitation (LOQ) for tolylfluanid/dichlofluanid in artificial seawater of ≤ 7 µg/L. HPLC system components described include gradient pump, UV detector (monitoring ~195 nm), autosampler, reverse-phase C18 column and column oven (40 °C).
• Calibration & reagents: Preparation of DMST/DMSA calibration standards from certified reference materials; use of acidified artificial seawater matrix; use of HPLC-grade solvents and specified reagents.
• Quantitation range: When used with ISO 15181-1 extraction procedure, practical release-rate quantification ranges from 1.3 µg·cm⁻²·d to 500 µg·cm⁻²·d. Lower rates require more sensitive analytical methods.
• Validation & reporting: Includes requirements for recovery checks, LOQ determination (modified from ASTM D6442), and detailed test reporting to ensure traceability and reproducibility.

Applications and users

• Antifouling paint manufacturers: product development, quality control and batch verification of biocide release behavior.
• Analytical laboratories: standardized method for measuring DMST/DMSA in artificial seawater extracts and calculating biocide release rates.
• Coating specifiers and shipyards: comparative assessment of antifouling formulations under controlled conditions.
• Regulatory and environmental scientists: laboratory data generation for comparative purposes - with caution: ISO 15181-5 results are generated under standardized laboratory conditions and typically overestimate in-service environmental release; users should apply appropriate correction factors when estimating real-world environmental loading or risk.

Related standards

• ISO 15181-1: General method for extraction of biocides (required companion document)
• ISO 15181-2, -3, -4: Methods for other biocides (e.g., copper, zineb, PTPB)
• ISO 3696: Water for analytical laboratory use
• ASTM D6442-06: LOQ determination guidance (referenced/adapted)

Keywords: ISO 15181-5:2008, tolylfluanid, dichlofluanid, DMST, DMSA, antifouling paints, release rate, HPLC, artificial seawater, biocide quantification.

Standards Content (Sample)

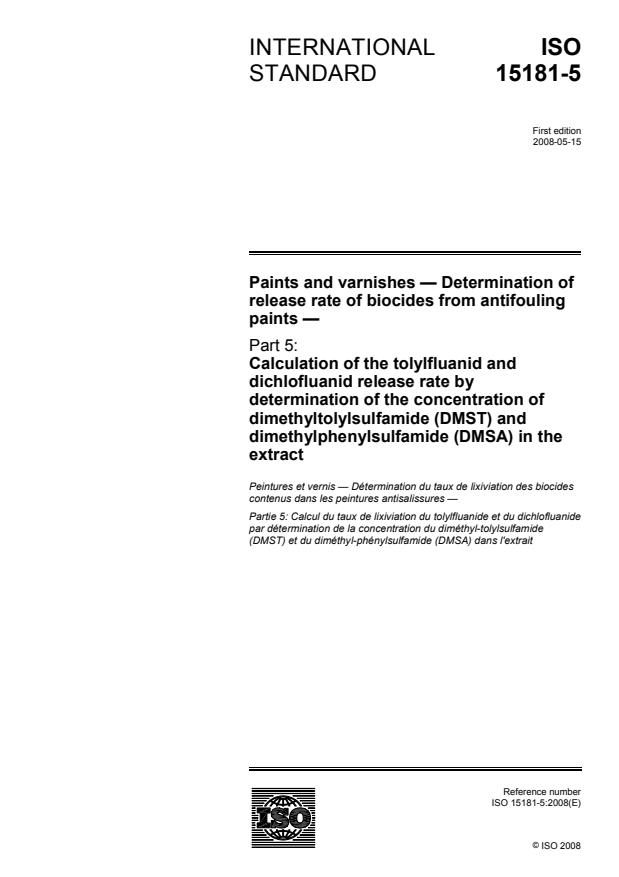

INTERNATIONAL ISO
STANDARD 15181-5
First edition
2008-05-15
Paints and varnishes — Determination of
release rate of biocides from antifouling
paints —
Part 5:
Calculation of the tolylfluanid and
dichlofluanid release rate by
determination of the concentration of
dimethyltolylsulfamide (DMST) and
dimethylphenylsulfamide (DMSA) in the
extract

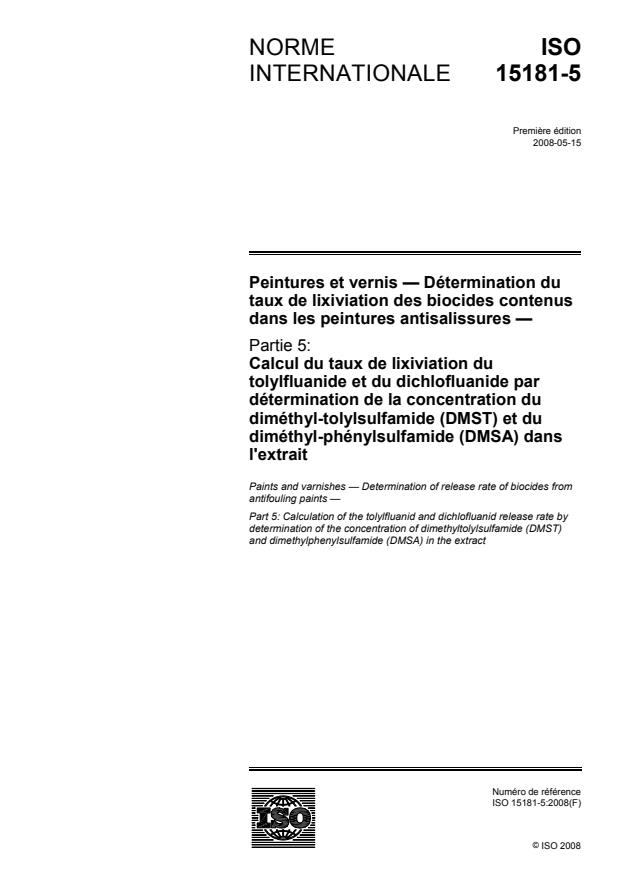

Peintures et vernis — Détermination du taux de lixiviation des biocides
contenus dans les peintures antisalissures —
Partie 5: Calcul du taux de lixiviation du tolylfluanide et du dichlofluanide
par détermination de la concentration du diméthyl-tolylsulfamide
(DMST) et du diméthyl-phénylsulfamide (DMSA) dans l'extrait

Reference number
©
ISO 2008
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved

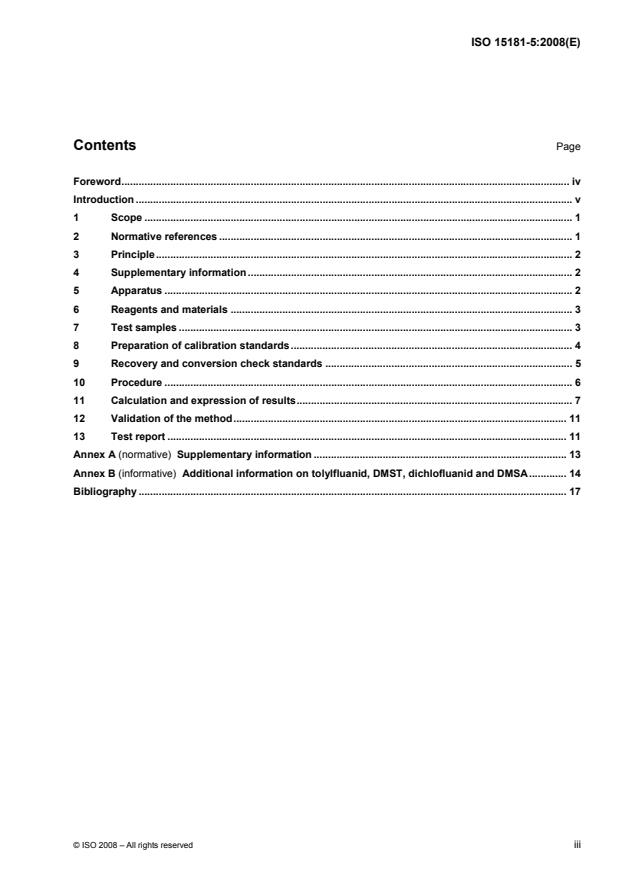

Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Principle. 2
4 Supplementary information . 2
5 Apparatus . 2
6 Reagents and materials . 3
7 Test samples . 3
8 Preparation of calibration standards. 4
9 Recovery and conversion check standards . 5
10 Procedure . 6
11 Calculation and expression of results. 7
12 Validation of the method. 11
13 Test report . 11
Annex A (normative) Supplementary information . 13
Annex B (informative) Additional information on tolylfluanid, DMST, dichlofluanid and DMSA. 14
Bibliography . 17

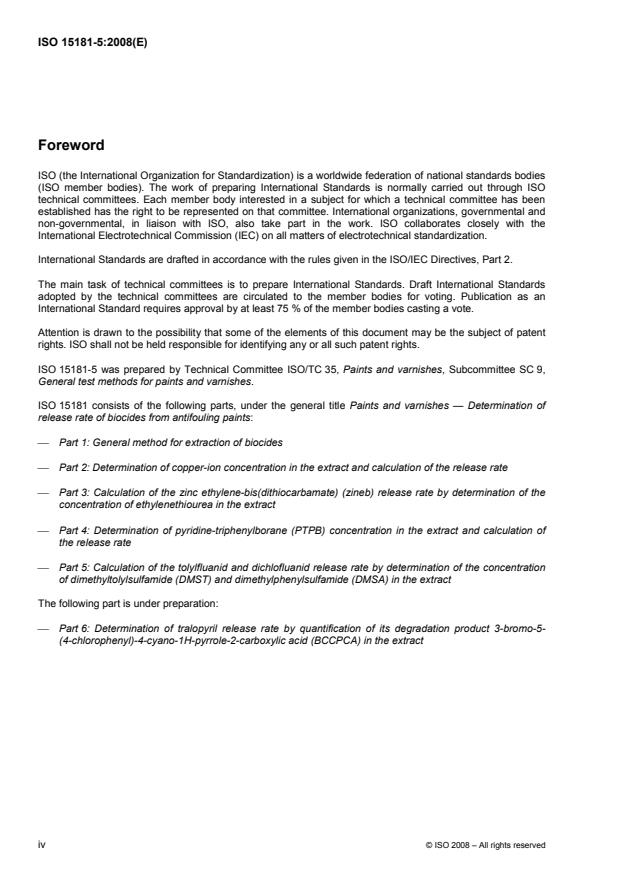

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15181-5 was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee SC 9,
General test methods for paints and varnishes.
ISO 15181 consists of the following parts, under the general title Paints and varnishes — Determination of
release rate of biocides from antifouling paints:
⎯ Part 1: General method for extraction of biocides
⎯ Part 2: Determination of copper-ion concentration in the extract and calculation of the release rate
⎯ Part 3: Calculation of the zinc ethylene-bis(dithiocarbamate) (zineb) release rate by determination of the
concentration of ethylenethiourea in the extract
⎯ Part 4: Determination of pyridine-triphenylborane (PTPB) concentration in the extract and calculation of
the release rate
⎯ Part 5: Calculation of the tolylfluanid and dichlofluanid release rate by determination of the concentration
of dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA) in the extract
The following part is under preparation:
⎯ Part 6: Determination of tralopyril release rate by quantification of its degradation product 3-bromo-5-
(4-chlorophenyl)-4-cyano-1H-pyrrole-2-carboxylic acid (BCCPCA) in the extract

iv © ISO 2008 – All rights reserved

Introduction
By using standard conditions of temperature, salinity and pH at low biocide concentrations in the surrounding
artificial seawater, a repeatable value of the release rate under the specified laboratory conditions can be
determined using the method given in this part of ISO 15181, which can be used for quality assurance and
material selection purposes. The actual release rate of biocides from antifouling paints on ships’ hulls into the
environment will, however, depend on many factors, such as ship operating schedules, length of service,
berthing conditions, paint condition, as well as temperature, salinity, pH, pollutants and biological community
in a particular area.
The results of this test do not reflect environmental biocide release rates for antifouling products and are not
suitable for direct use in the process of generating environmental-risk assessments, producing environmental-
loading estimates or for establishing release rate limits for regulatory purposes. In comparison with copper
and organotin release rates obtained either by direct or indirect measurements of the copper release rate from
ships’ hulls and from measurements made on panels exposed in harbours, all available data indicate that the
results obtained using this generic test method significantly overestimate the release rates of biocides under
in-service conditions. Published results demonstrate that the results of this test method are generally higher
by a factor of about 10 or more for several commercial antifouling coatings than direct in situ measurements of
[1, 2]
copper and organotin release rates from in-service ship hulls . A similar relationship is expected to be
found for other biocides. Realistic estimates of the biocide release rate from a ship’s hull under in-service
conditions can only be obtained from this test method if this difference is taken into account.
Where the results of this test method are used in the process of generating environmental-risk assessments,
producing environmental-loading estimates or for regulatory purposes, it is most strongly recommended that
the relationship between laboratory release rates and actual environmental inputs be taken into account to
allow a more accurate estimate of the biocide release rate from antifouling coatings under real-life conditions
[2]
to be obtained. This can be accomplished through the application of appropriate correction factors .

INTERNATIONAL STANDARD ISO 15181-5:2008(E)

Paints and varnishes — Determination of release rate of
biocides from antifouling paints —
Part 5:
Calculation of the tolylfluanid and dichlofluanid release rate by
determination of the concentration of dimethyltolylsulfamide
(DMST) and dimethylphenylsulfamide (DMSA) in the extract
1 Scope
This part of ISO 15181 specifies the apparatus and analytical method for determining the amount of
tolylfluanid and dichlofluanid that has been released from an antifouling paint into artificial seawater in
accordance with the procedure given in ISO 15181-1.
Tolylfluanid and dichlofluanid are unstable in the marine environment and degrade to form
dimethyltolylsulfamide (DMST) and dimethylphenylsulfamide (DMSA), respectively. This part of ISO 15181
specifies a method for converting the released species into these degradation products, quantifying their
concentration in the treated artificial seawater samples, and gives the final calculation for the release rate of
tolylfluanid and dichlofluanid under the specified laboratory conditions.
This part of ISO 15181 is designed to allow the concurrent determination of tolylfluanid, dichlofluanid and
other biocides that can be released by a given antifouling paint (for example, copper) through the analysis of
separate sub-samples of an artificial seawater extract generated in accordance with ISO 15181-1.
When used in conjunction with ISO 15181-1, the practical limits for quantifying release rates by this method
−2 −1 −2 −1
are from 1,3 µg⋅cm ⋅d to 500 µg⋅cm ⋅d . The quantitation of release rates lower than this range will
require the use of an analytical method with a lower limit of quantitation for tolylfluanid, dichlofluanid, or both
(as appropriate) in artificial seawater than that specified in Clause 3 and in 5.1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3696, Water for analytical laboratory use — Specification and test methods
ISO 15181-1:2007, Paints and varnishes — Determination of release rate of biocides from antifouling
paints — Part 1: General method for extraction of biocides
ASTM D 6442-06, Standard Test Method for Determination of Copper Release Rate from Antifouling Coatings
in Substitute Ocean Water
3 Principle
The amount of tolylfluanid released from a test cylinder into artificial seawater by the method given in
ISO 15181-1 is determined by promoting the degradation of the tolylfluanid in the leachate under controlled
conditions and subsequently quantifying the concentration of the degradation product, dimethyltolylsulfamide
(DMST), by a high-performance liquid chromatography (HPLC) method or by an alternative analytical method,
provided that it has a limit of quantitation for tolylfluanid in artificial seawater of 7 µg/l or less. The release rate
of the biocide under the specified laboratory conditions is then calculated as tolylfluanid.
The amount of dichlofluanid released from a test cylinder into artificial seawater by the method given in
ISO 15181-1 is determined by promoting the controlled degradation of the dichlofluanid in the leachate, and
quantifying the concentration of the degradation product, dimethylphenylsulfamide (DMSA), by a similar HPLC
method or by an alternative analytical method, provided that it demonstrates a limit of quantitation for
dichlofluanid in artificial seawater of 7 µg/l or less. The release rate of the biocide under the specified
laboratory conditions is then calculated as dichlofluanid.
Additional information on tolylfluanid, dichlofluanid, DMST and DMSA is given in Annex B.
4 Supplementary information
The items of supplementary information required to be able to use the general extraction procedure, described
in ISO 15181-1, for dichlofluanid and tolylfluanid are given in Annex A.
5 Apparatus
5.1 High-performance liquid chromatograph (HPLC), or other suitable instrument, which has a limit of
quantitation for tolylfluanid, dichlofluanid, or both (as appropriate) in artificial seawater of 7 µg/l or less. The
limit of quantitation shall be determined by the general procedure given in Annex 2 of ASTM D 6442-06
(Determination of the LOQ for Copper in Substitute Ocean Water for the Analytical Method), suitably modified
for tolylfluanid, dichlofluanid, or both (as appropriate). If HPLC is used, the system shall, where possible,
include the components specified in 5.1.1 to 5.1.6.
5.1.1 Gradient-programmed pump, capable of achieving a pressure of 150 bar and a flow-rate of
0,5 ml/min.
5.1.2 Ultraviolet detector, capable of monitoring at 195 nm.
5.1.3 Autosampler, capable of making 200 µl injections.
5.1.4 Chromatography column: a reverse-phase column with an internal diameter of 2,0 mm and a length
of 150 mm, packed with a microparticulate octadecylsilane (C-18, end-capped) stationary phase (mean
particle size 5,0 µm) or equivalent, and equipped with a reverse-phase pre-column with an internal diameter of
4,6 mm and a length of 30 mm, packed with a microparticulate octadecylsilane (C-18, end-capped) stationary
phase (mean particle size 5,0 µm) or equivalent.
5.1.5 Column oven, providing a constant column temperature of 40 °C.
5.1.6 Electronic data-processing system, capable of controlling the HPLC system, acquiring data and
enabling automated integration of peak areas.
5.2 Glass vials, volume 30 ml, screw-topped.
5.3 Dispensers, automatic or repeating, for reagents.
5.4 Pipettes, with disposable tips.
2 © ISO 2008 – All rights reserved

5.5 Volumetric flasks, volume 25 ml and 100 ml.
5.6 Microlitre syringe, capable of accurately dispensing volumes of between 1 µl and 100 µl.
5.7 Syringe, glass or disposable, capable of dispensing 2 ml.
6 Reagents and materials
Suppliers’ material safety data sheets should be consulted for details of any hazards associated with the
reagents listed below, and the risks associated with their use should be assessed. Appropriate protective
clothing and equipment should be utilized.
Unless otherwise specified, use only reagents of recognized analytical grade.
6.1 Cleaning reagents.
Use one of the following reagents for cleaning all the equipment.
6.1.1 Hydrochloric acid, concentrated aqueous solution, 37 % by mass.
6.1.2 Hydrochloric acid, aqueous solution, 10 % by volume.
6.2 Tolylfluanid, analytical standard with a certified mass fraction of tolylfluanid of at least 99,0 %, for use
in determining the tolylfuanid release rate. See also Clause 9.
6.3 Dichlofluanid, analytical standard with a certified mass fraction of at least 99,0 %, for use in
determining the dichlofluanid release rate. See also Clause 9.
6.4 Dimethyltolylsulfamide (DMST), analytical standard with a certified mass fraction of at least 99,0 %,
for use in preparing the calibration standard for determination of the tolylfluanid release rate. See also
Clause 8.
6.5 Dimethylphenylsulfamide (DMSA), analytical standard with a certified mass fraction of at least 99,0 %
for use in preparing the calibration standard for determination of the dichlofluanid release rate. See also
Clause 8.
6.6 Artificial seawater, as defined in ISO 15181-1.
6.7 Water, conforming to the requirements of grade 2 of ISO 3696.
6.8 Acetonitrile, HPLC grade.
6.9 Formic acid, minimum 98 % by mass.
NOTE Formic acid may be substituted by acetic acid.
6.10 Sodium hydroxide, aqueous solution 0,1 mol/l.
7 Test samples
Use extracts taken from the release rate measuring containers as described in ISO 15181-1.
8 Preparation of calibration standards
8.1 General
Stock solutions of certified reference standards shall be prepared at approximately 1 000 mg/l and 100 mg/l in
acetonitrile, as described in 8.2 and 8.3. These stock solutions shall then be used to prepare calibration
standards by dilution with artificial seawater acidified to pH 2 to 3 with concentrated hydrochloric acid. A
minimum of 5 calibration standards shall be prepared at concentrations appropriate to the samples being
analysed and to define the working range for the determination of DMST and DMSA.
Where tolylfluanid and dichlofluanid release rates are being concurrently determined, both DMST and DMSA
calibration standards shall be prepared.
8.2 Stock solution A
Weigh, to the nearest 0,1 mg, about 100 mg (M) of DMST or DMSA into a 100 ml (V ) volumetric flask, add
50 ml of acetonitrile, and mix to dissolve. Make up to the mark with acetonitrile and mix well to give a
homogenous solution (dilution factor, f = 1).
i
8.3 Stock solution B
Pipette 10 ml of stock solution A into a 100 ml volumetric flask, make up to the mark with acetonitrile and mix
well to give a homogenous solution (dilution factor, f = 0,1).
i
8.4 Preparation of calibration standards from stock solutions
Select a minimum of 5 suitable target concentrations for calibration standards, appropriate to the expected
concentrations of analyte in the test samples and in order to define the working range of the method.
Calculate the volume of stock solution A or stock solution B required to achieve each target concentration by
dilution to 100 ml.
EXAMPLE 1 A calibration standard of nominal concentration 10 µg/l may be prepared by dilution of 10 µl of stock
solution B to 100 ml.
EXAMPLE 2 A calibration standard of nominal concentration 300 µg/l may be prepared by dilution of 30 µl of stock
solution A to 100 ml.
For each calibration standard, to a 100 ml (V ) volumetric flask add about 97 ml of seawater acidified to pH 2
to 3 with concentrated hydrochloric acid. Using a microlitre syringe, add the required volume (V ) of stock
i
solution A or stock solution B by injection below the surface of the acidified seawater, and immediately mix
well. Fill to the mark with artificial seawater acidified to pH 2 to 3 with concentrated hydrochloric acid and mix
well to give homogenous calibration standard solutions.
Calculate the actual concentrations of standard, C , in µg/l, in each calibration standard from certified purity of
S
the standard and the subsequent dilution using the equation
VM××P×f×10
ii
C =
S
VV××100
where
V is the pipetted volume of stock solution A or B, in µl;
i
M is the mass of certified standard, in mg;
P is the purity of certified standard, in % by mass;
f is the stock solution dilution factor;
i
4 © ISO 2008 – All rights reserved

V is the volume of stock solution A prepared, in ml (= 100 ml);
V is the volume of calibration standard prepared, in ml (= 100 ml).
9 Recovery and conversion check standards
9.1 General
Stock solutions of certified reference standards shall be prepared at approximately 1 000 mg/l and 100 mg/l in
acetonitrile, as described in 9.2 and 9.3. These stock solutions shall then be diluted with artificial seawater to
prepare conversion check standards that shall then be treated in accordance with 10.2. The conversion check
standards shall have approximate concentrations of 20 µg/l, 50 µg/l, and 200 µg/l dichlofluanid or tolylfluanid.
Additional conversion check standards may be prepared at appropriate concentrations to cover the working
range for the determination of DMST and DMSA.
9.2 Stock solution C
Weigh to the nearest 0,1 mg about 100 mg (M) of tolylfluanid or dichlofluanid into a 100 ml (V ) volumetric
flask, add 50 ml of acetonitrile, and mix to dissolve. Fill to the mark with acetonitrile and mix well to give a
homogenous solution (dilution factor, f = 1).
j
9.3 Stock solution D
Pipette 10 ml of stock so
...

NORME ISO
INTERNATIONALE 15181-5
Première édition
2008-05-15
Peintures et vernis — Détermination du
taux de lixiviation des biocides contenus
dans les peintures antisalissures —
Partie 5:
Calcul du taux de lixiviation du
tolylfluanide et du dichlofluanide par
détermination de la concentration du
diméthyl-tolylsulfamide (DMST) et du
diméthyl-phénylsulfamide (DMSA) dans
l'extrait
Paints and varnishes — Determination of release rate of biocides from
antifouling paints —
Part 5: Calculation of the tolylfluanid and dichlofluanid release rate by
determination of the concentration of dimethyltolylsulfamide (DMST)
and dimethylphenylsulfamide (DMSA) in the extract

Numéro de référence
©
ISO 2008
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés

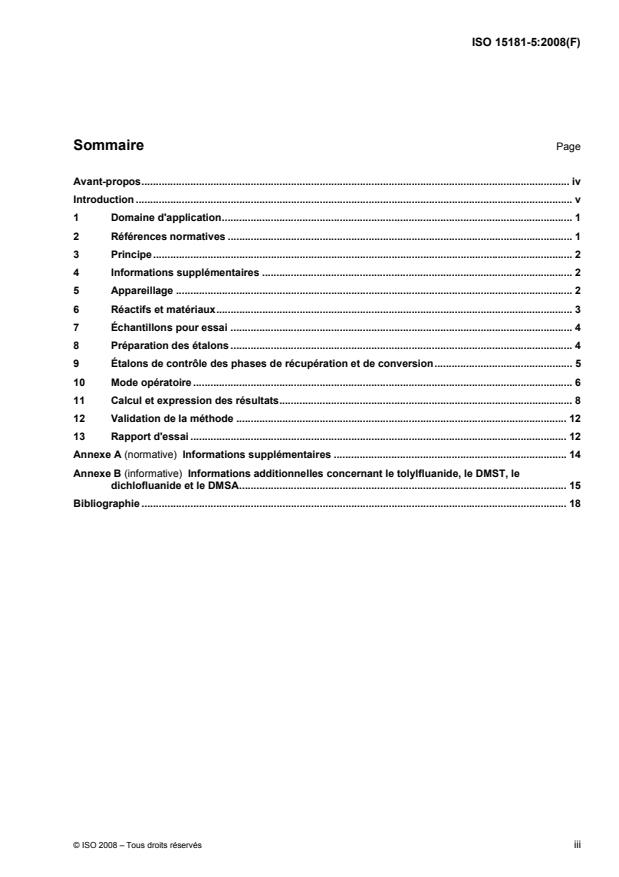

Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Principe. 2
4 Informations supplémentaires . 2
5 Appareillage . 2
6 Réactifs et matériaux. 3
7 Échantillons pour essai . 4
8 Préparation des étalons . 4
9 Étalons de contrôle des phases de récupération et de conversion. 5
10 Mode opératoire . 6
11 Calcul et expression des résultats. 8
12 Validation de la méthode . 12
13 Rapport d'essai . 12
Annexe A (normative) Informations supplémentaires . 14
Annexe B (informative) Informations additionnelles concernant le tolylfluanide, le DMST, le
dichlofluanide et le DMSA. 15
Bibliographie . 18

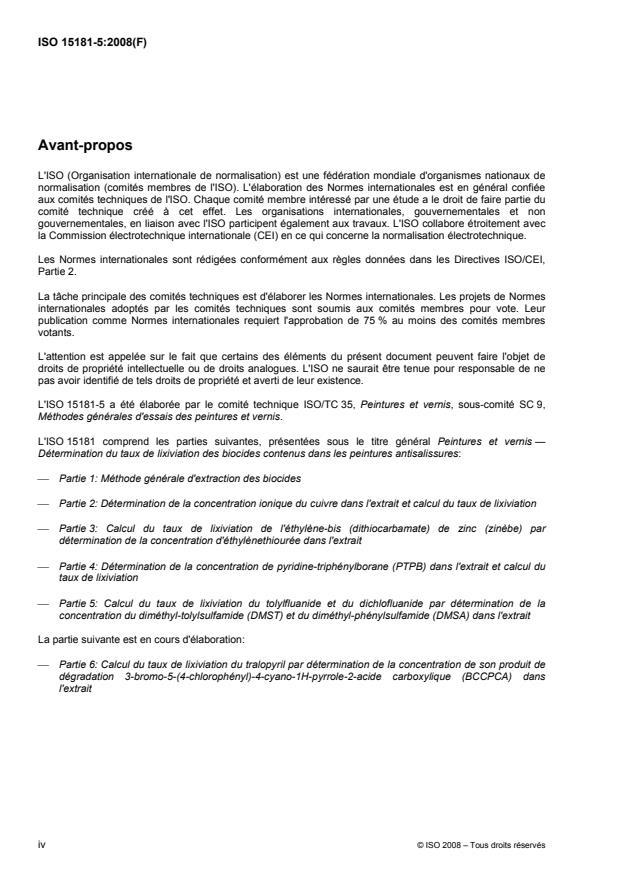

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15181-5 a été élaborée par le comité technique ISO/TC 35, Peintures et vernis, sous-comité SC 9,
Méthodes générales d'essais des peintures et vernis.
L'ISO 15181 comprend les parties suivantes, présentées sous le titre général Peintures et vernis —
Détermination du taux de lixiviation des biocides contenus dans les peintures antisalissures:
⎯ Partie 1: Méthode générale d'extraction des biocides
⎯ Partie 2: Détermination de la concentration ionique du cuivre dans l'extrait et calcul du taux de lixiviation
⎯ Partie 3: Calcul du taux de lixiviation de l'éthylène-bis (dithiocarbamate) de zinc (zinèbe) par
détermination de la concentration d'éthylènethiourée dans l'extrait
⎯ Partie 4: Détermination de la concentration de pyridine-triphénylborane (PTPB) dans l'extrait et calcul du
taux de lixiviation
⎯ Partie 5: Calcul du taux de lixiviation du tolylfluanide et du dichlofluanide par détermination de la
concentration du diméthyl-tolylsulfamide (DMST) et du diméthyl-phénylsulfamide (DMSA) dans l'extrait
La partie suivante est en cours d'élaboration:
⎯ Partie 6: Calcul du taux de lixiviation du tralopyril par détermination de la concentration de son produit de
dégradation 3-bromo-5-(4-chlorophényl)-4-cyano-1H-pyrrole-2-acide carboxylique (BCCPCA) dans
l'extrait
iv © ISO 2008 – Tous droits réservés

Introduction
Pour des conditions normales de température, de salinité et de pH et pour de faibles concentrations en
biocides contenues dans un milieu d'eau de mer synthétique, une valeur concordante du taux de lixiviation
dans les conditions de laboratoire spécifiées peut être déterminée au moyen de la méthode indiquée dans la
présente partie de l'ISO 15181, laquelle peut être utilisée pour l'assurance de la qualité et le choix des
matériaux. Le taux réel de lixiviation dans l'environnement des biocides contenus dans des peintures
antisalissures appliquées sur les coques de navires dépendra toutefois de nombreux facteurs, tels que les
conditions opérationnelles de service des navires, la durée de service, les conditions de mouillage, l'état de la
peinture, ainsi que la température, la salinité, le pH, les polluants et la communauté biologique dans une zone
particulière.
Les résultats de cet essai ne reflètent pas les taux de lixiviation de biocides de produits antisalissures dans
l'environnement. Les résultats de la présente méthode d'essai ne s'appliquent pas à une utilisation directe
dans le cadre des procédures d'évaluation des risques liés à l'environnement, d'une estimation de la
contrainte environnementale ou de l'établissement de limites de taux de lixiviation à des fins réglementaires.
Si l'on compare les taux de lixiviation du cuivre et des composés organostanniques obtenus par des mesures
directes ou indirectes du taux de lixiviation du cuivre des coques de navire ou par des mesures effectuées sur
des panneaux exposés dans des ports, toutes les données disponibles indiquent que les résultats de la
présente méthode générique surestiment de manière significative le taux de lixiviation de biocides dans les
conditions de service. Les résultats publiés démontrent que les résultats de la présente méthode donnent
généralement des valeurs supérieures d'un facteur d'environ 10, ou plus, aux mesures directes effectuées sur
site pour les taux de lixiviation du cuivre et des composés organostanniques des coques de navire en service,
[1, 2]
pour plusieurs revêtements antisalissures du commerce . Un rapport similaire est escompté pour d'autres
biocides. Des estimations réalistes des taux de lixiviation de biocides d'une coque de navire dans des
conditions de service ne peuvent être obtenues avec la présente méthode d'essai que lorsque cette différence
est prise en compte.
Lorsque les résultats de la présente méthode d'essai sont utilisés dans le cadre des procédures d'évaluation
des risques liés à l'environnement, d'une estimation de la contrainte environnementale ou à des fins
réglementaires, il est vivement recommandé de tenir compte du rapport existant entre les taux de lixiviation de
laboratoire et les quantités réelles relarguées dans l'environnement, pour obtenir une approximation plus
précise du taux de lixiviation de biocides des revêtements antisalissures, dans des conditions réelles. Ceci
[2]
peut être réalisé en appliquant les facteurs de correction appropriés .

NORME INTERNATIONALE ISO 15181-5:2008(F)

Peintures et vernis — Détermination du taux de lixiviation des
biocides contenus dans les peintures antisalissures —
Partie 5:
Calcul du taux de lixiviation du tolylfluanide et du
dichlofluanide par détermination de la concentration du
diméthyl-tolylsulfamide (DMST) et du diméthyl-phénylsulfamide
(DMSA) dans l'extrait
1 Domaine d'application
La présente partie de l'ISO 15181 spécifie l'appareillage et la méthode d'analyse permettant de déterminer,
conformément au mode opératoire de l'ISO 15181-1, la quantité de tolylfluanide et de dichlofluanide libérée
par une peinture antisalissures dans une eau de mer synthétique.
Le tolylfluanide et le dichlofluanide sont instables en milieu marin; ils se dégradent pour former,
respectivement, du diméthyl-tolylsulfamide (DMST) et du diméthyl-phénylsulfamide (DMSA). La présente
partie de l'ISO 15181 spécifie une méthode permettant de convertir les espèces relarguées en ces produits de
dégradation et de quantifier leur concentration dans des échantillons d'eau de mer synthétique traités. Elle
donne le mode de calcul final du taux de lixiviation du tolylfluanide et du dichlofluanide dans des conditions
spécifiées de laboratoire.
La présente partie de l'ISO 15181 est conçue pour permettre la détermination simultanée du tolylfluanide, du
dichlofluanide et d'autres biocides pouvant être relargués par une peinture antisalissures donnée (le cuivre,
par exemple), par l'analyse de sous-échantillons séparés d'un extrait d'eau de mer synthétique confectionné
conformément à l'ISO 15181-1.
Conjointement à l'ISO 15181-1, les limites pratiques de quantification des taux de lixiviation à l'aide de la
−2 −1 −2 −1
présente méthode sont comprises entre 1,3 µg⋅cm ⋅d et 500 µg⋅cm ⋅d . La quantification de taux de
lixiviation inférieurs à cette plage nécessite l'emploi d'une méthode d'analyse dont la limite de quantification
du tolylfluanide, du dichlofluanide ou des deux (selon le cas) dans l'eau de mer synthétique, est inférieure à
celle indiquée dans l'Article 3 et en 5.1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d'essai
ISO 15181-1:2007, Peintures et vernis — Détermination du taux de lixiviation des biocides contenus dans les
peintures antisalissures — Partie 1: Méthode générale d'extraction des biocides
ASTM D 6442-06, Standard Test Method for Determination of Copper Release Rate from Antifouling Coatings
in Substitute Ocean Water
3 Principe
La quantité de tolylfluanide relargué par un cylindre d'essai dans de l'eau de mer synthétique selon la
méthode décrite dans l'ISO 15181-1 est déterminée en favorisant la dégradation du tolylfluanide dans le
lixiviat dans des conditions contrôlées, puis en quantifiant la concentration du produit de dégradation, en
l'occurrence le diméthyl-tolylsulfamide (DMST), par chromatographie liquide haute performance (CLHP) ou
par toute autre méthode analytique présentant une limite de quantification du tolylfluanide dans l'eau de mer
synthétique, inférieure ou égale à 7 µg/l. Le taux de lixiviation du biocide dans les conditions spécifiées de
laboratoire est, ensuite, exprimé sous forme de tolylfluanide.
La quantité de dichlofluanide relargué par un cylindre d'essai dans de l'eau de mer synthétique selon la
méthode indiquée dans l'ISO 15181-1 est déterminée en favorisant la dégradation contrôlée du dichlofluanide
dans le lixiviat, puis en mesurant la concentration du produit de dégradation, en l'occurrence le diméthyl-
phénylsulfamide (DMSA), par une méthode de CLHP similaire ou par toute autre méthode analytique, à
condition que celle-ci présente une limite de quantification du dichlofluanide dans l'eau de mer synthétique,
inférieure ou égale à 7 µg/l. Le taux de lixiviation du biocide dans les conditions spécifiées de laboratoire est,
ensuite, exprimé sous forme de dichlofluanide.
Des informations supplémentaires relatives au tolylfluanide, au dichlofluanide, au DMST et au DMSA sont
données dans l'Annexe B.
4 Informations supplémentaires
Les informations supplémentaires exigées pour permettre l'application de la méthode générale d'extraction
décrite dans l'ISO 15181-1, pour le dichlofluanide et le tolylfluanide, sont données dans l'Annexe A.
5 Appareillage
5.1 Chromatographe liquide haute performance (CLHP), ou tout autre instrument approprié,
présentant une limite de quantification du tolylfluanide, du dichlofluanide ou des deux (selon le cas) inférieure
ou égale à 7 µg/l dans de l'eau de mer synthétique. La limite de quantification doit être déterminée selon le
mode opératoire général donné dans l'Annexe 2 de l'ASTM D 6442-06 (Determination of the LOQ for Copper
in Substitute Ocean Water for the Analytical Method), en y apportant les adaptations nécessaires pour le
tolylfluanide, le dichlofluanide ou les deux (selon le cas). En cas d'utilisation de la méthode CLHP, le système
doit, dans la mesure du possible, comprendre les éléments spécifiés de 5.1.1 à 5.1.6.
5.1.1 Pompe à gradient programmée, pouvant atteindre une pression de 150 bar et un débit de
0,5 ml/min.
5.1.2 Détecteur ultraviolet, réglable à une longueur d'onde de 195 nm.
5.1.3 Échantillonneur automatique, capable d'effectuer des injections de 200 µl.
5.1.4 Colonne de chromatographie, colonne à phase inversée ayant un diamètre intérieur de 2,0 mm et
une longueur de 150 mm, remplie d'une phase stationnaire à base de microparticules d'octadécylsilane (taille
moyenne des particules: 5,0 µm) (C-18, avec masquage des hydroxyles résiduels) ou d'une substance
équivalente. La colonne est munie d'une précolonne à phase inversée, ayant un diamètre intérieur de 4,6 mm
et une longueur de 30 mm, remplie d'une phase stationnaire à base de microparticules d'octadécylsilane
(taille moyenne des particules: 5,0 µm) (C-18, avec masquage des hydroxyles résiduels) ou d'une substance
équivalente.
5.1.5 Four intégré à la colonne, permettant d'obtenir une température de colonne constante de 40 °C.
5.1.6 Système électronique d'acquisition de données, capable de gérer le système CLHP, de saisir des
données et de permettre l'intégration automatique des surfaces de pics.
2 © ISO 2008 – Tous droits réservés

5.2 Flacons en verre, d'un volume de 30 ml, munis de bouchons à vis.
5.3 Distributeurs, automatiques ou à répétition, pour les réactifs.
5.4 Pipettes, munies d'embouts jetables.
5.5 Fioles jaugées, d'un volume de 25 ml et 100 ml.
5.6 Seringue à fractionnement en microlitres, permettant de distribuer avec exactitude des volumes
compris entre 1 µl et 100 µl.
5.7 Seringue, en verre ou jetable, permettant de distribuer 2 ml.
6 Réactifs et matériaux
Il convient de consulter les fiches techniques de sécurité des fournisseurs pour obtenir des détails afférents
aux dangers associés aux réactifs répertoriés ci-dessous et d'évaluer les risques associés à leur utilisation. Il
est recommandé d'utiliser des vêtements de protection adaptés et des équipements de protection appropriés.
Sauf spécification contraire, n'utiliser que des réactifs de qualité analytique reconnue.
6.1 Réactifs de nettoyage.
Utiliser l'un des réactifs suivants pour nettoyer tous les équipements.
6.1.1 Acide chlorhydrique, solution aqueuse concentrée, 37 % en masse.
6.1.2 Acide chlorhydrique, solution aqueuse, 10 % en volume.
6.2 Tolylfluanide, étalon de qualité analytique, de fraction massique certifiée en tolylfluanide d'au moins
99,0 %, destiné à la détermination du taux de lixiviation du tolylfluanide. Voir également l'Article 9.
6.3 Dichlofluanide, étalon de qualité analytique, de fraction massique certifiée d'au moins 99,0 %, destiné
à la détermination du taux de lixiviation du dichlofluanide. Voir également l'Article 9.
6.4 Diméthyl-tolylsulfamide (DMST), étalon de qualité analytique, de fraction massique certifiée d'au
moins 99,0 %, utilisé pour préparer l'étalon pour la détermination du taux de lixiviation du tolylfluanide. Voir
également l'Article 8.
6.5 Diméthyl-phénylsulfamide (DMSA), étalon de qualité analytique, avec une fraction massique certifiée
d'au moins 99,0 %, utilisé pour préparer l'étalon pour la détermination du taux de lixiviation du dichlofluanide.
Voir également l'Article 8.
6.6 Eau de mer synthétique, telle que spécifiée dans l'ISO 15181-1.
6.7 Eau, conforme aux exigences relatives à l'eau de qualité 2, spécifiées dans l'ISO 3696.
6.8 Acétonitrile, de qualité CLHP.
6.9 Acide formique, au moins 98 % en masse.
NOTE Il est possible de remplacer l'acide formique par de l'acide acétique.
6.10 Hydroxyde de sodium, solution aqueuse à 0,1 mol/l.
7 Échantillons pour essai
Extraits prélevés dans les récipients de mesure du taux de lixiviation spécifiés dans l'ISO 15181-1.
8 Préparation des étalons
8.1 Généralités
Les solutions mères d'étalons de référence certifiés doivent être préparées à environ 1 000 mg/l et 100 mg/l
dans de l'acétonitrile, comme spécifié en 8.2 et 8.3. Ces solutions mères doivent ensuite être utilisées pour la
préparation des étalons, par dilution dans de l'eau de mer synthétique acidifiée (pH 2 à pH 3) à l'aide d'acide
chlorhydrique concentré. Pour analyser les échantillons et définir le domaine de travail pour la détermination
du DMST et du DMSA, préparer au moins cinq étalons aux concentrations appropriées.
Lorsque les taux de lixiviation du tolylfluanide et du dichlofluanide sont déterminés simultanément, il faut
préparer les étalons de DMST et de DMSA.
8.2 Solution mère A
Peser (à 0,1 mg près) environ 100 mg (M) de DMST ou de DMSA dans une fiole jaugée de 100 ml (V ),
ajouter 50 ml d'acétonitrile et homogénéiser pour dissoudre le tout. Compléter au trait avec de l'acétonitrile et
bien mélanger pour obtenir une solution homogène (facteur de dilution f = 1).
i
8.3 Solution mère B
Au moyen d'une pipette, introduire 10 ml de solution mère A dans une fiole jaugée de 100 ml, compléter au
trait avec de l'acétonitrile et bien mélanger pour obtenir une solution homogène (facteur de dilution f = 0,1).
i
8.4 Préparation des étalons à partir des solutions mères
Choisir au moins cinq concentrations cibles convenables pour les étalons, correspondant aux concentrations
attendues de l'analyte dans les échantillons pour essai et à partir desquels le domaine de travail de la
méthode pourra être défini. Calculer le volume de la solution mère A ou B nécessaire pour atteindre chaque
concentration cible en diluant à 100 ml.
EXEMPLE 1 Il est possible de préparer un étalon ayant une concentration nominale de 10 µg/l en diluant 10 µl de la
solution mère B dans 100 ml.
EXEMPLE 2 Il est possible de préparer un étalon ayant une concentration nominale de 300 µg/l en diluant 30 µl de la
solution mère A dans 100 ml.
Pour chaque étalon, ajouter, dans une fiole jaugée de 100 ml (V ), environ 97 ml d'eau de mer acidifiée (pH 2
à 3) avec de l'acide chlorhydrique concentré. À l'aide d'une seringue à fractionnement en microlitres, ajouter le
volume (V) requis de solution mère A ou B par injection sous la surface de l'eau de mer acidifiée, et
i
immédiatement mélanger avec soin. Compléter au trait avec de l'eau de mer synthétique acidifiée à pH 2 ou 3
avec de l'acide chlorhydrique concentré et bien mélanger pour obtenir des solutions d'étalons homogènes.
Calculer les concentrations réelles en étalon, C , en µg/l, dans chaque étalon de référence à partir de la
S
pureté certifiée de l'étalon et de la dilution ultérieure, à l'aide de l'équation:
VM××P×f×10
ii
C =
S
VV××100
4 © ISO 2008 – Tous droits réservés

où
V est le volume pipeté de la solution mère A ou B, en µl;
i
M est la masse de l'étalon certifié, en mg;
P est la pureté de l'étalon certifié, en % en masse;
f est le facteur de dilution de la solution mère;
i
V est le volume de la solution mère A préparé, en ml (= 100 ml);
V est le volume de l'étalon préparé, en ml (= 100 ml).
9 Étalons de contrôle des phases de récupération et de conversion
9.1 Généralités
Les solutions mères d'étalons de référence certifiés doivent être préparées à environ 1 000 mg/l et 100 mg/l
dans de l'acétonitrile, comme décrit en 9.2 et 9.3. Ces solutions mères doivent ensuite être diluées dans de
l'eau de mer synthétique en vue de préparer les étalons de contrôle de la phase de conversion, qui doivent,
eux-mêmes, être traités conformément à 10.2. Les étalons de contrôle de la phase de conversion doivent être
concentrés à environ 20 µg/l, 50 µg/l, et 200 µg/l de dichlofluanide ou de tolylfluanide. Il est possible de
préparer des étalons de contrôle de la phase de conversion supplémentaires à des concentrations
appropriées pour couvrir le domaine de travail lors de la détermination du DMST et du DMSA.
9.2 Solution mère C
Peser, à 0,1 mg près, environ 100 mg (M) de tolylfluanide ou de dichlofluanide dans une fiole jaugée (V ) de
100 ml. Ajouter 50 ml d'acétonitrile et homogénéiser pour dissoudre le tout. Compléter au trait avec de
l'acétonitrile et bien mélanger pour obtenir une solution homogène (facteur de dilution f = 1).
j
9.3 Solutio
...
