Geometrical product specifications (GPS) -- Surface texture: Areal

ISO 25178-71:2017 defines Type S1 and Type S2 software measurement standards (etalons) for verifying the software of measuring instruments. It also defines the file format of Type S1 software measurement standards for the calibration of instruments for the measurement of surface texture by the areal method as defined in the areal surface texture chain of standards, chain link G. NOTE Throughout ISO 25178-71:2017, the term "softgauge" is used as a substitute for "software measurement standard Type S1".

Spécification géométrique des produits (GPS) -- État de surface: Surfacique

L'ISO 25178-71:2017 définit les étalons logiciels de Types S1 et S2 qui permettent de vérifier les logiciels des instruments de mesure. Il définit également le format de fichier des étalons logiciels de Type S1 utilisés pour l'étalonnage des instruments de mesure d'état de surface, conformément ŕ la méthode surfacique telle que définie dans le maillon G de la chaîne de normes sur l'état de surface surfacique. NOTE Dans l'ISO 25178-71:2017, le terme «étalon logiciel» désigne un «étalon logiciel de Type S1».

General Information

Status
Published
Publication Date
04-Sep-2017
Current Stage
6060 - International Standard published
Start Date
06-Jul-2017
Completion Date
05-Sep-2017
Ref Project

RELATIONS

Buy Standard

Standard
ISO 25178-71:2017 - Geometrical product specifications (GPS) -- Surface texture: Areal
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 25178-71:2017 - Spécification géométrique des produits (GPS) -- État de surface: Surfacique
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

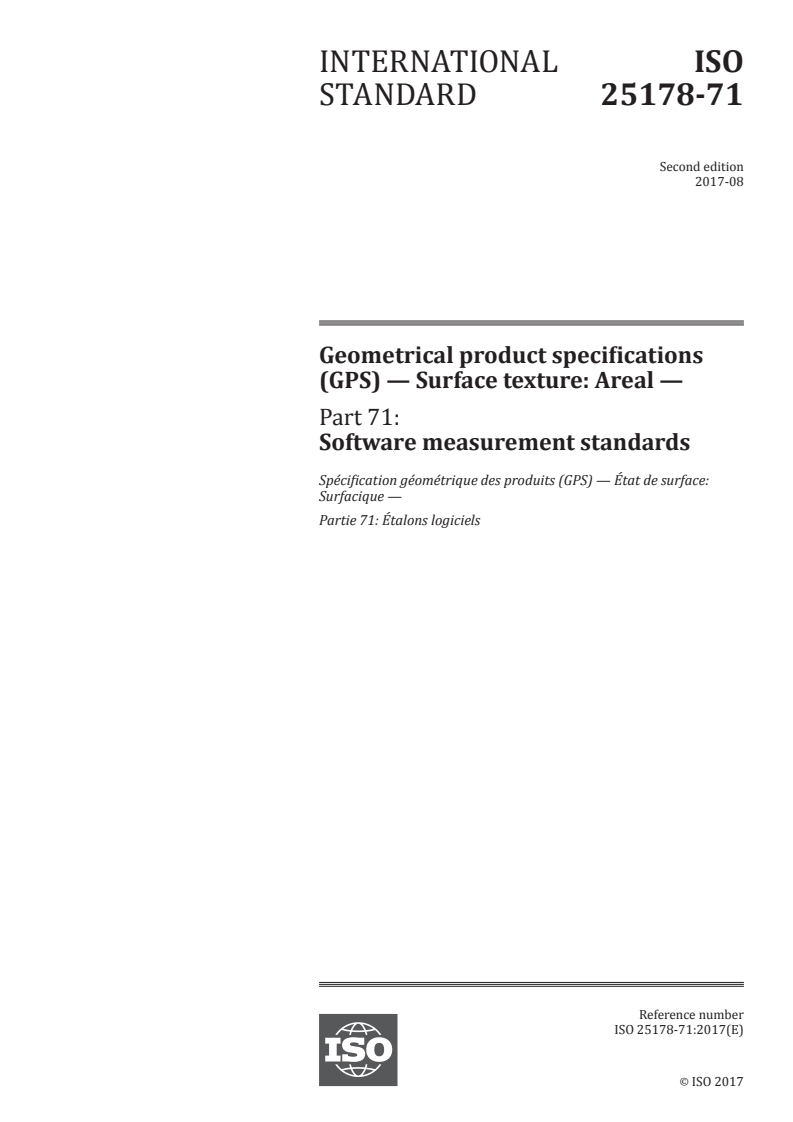

INTERNATIONAL ISO
STANDARD 25178-71
Second edition
2017-08
Geometrical product specifications
(GPS) — Surface texture: Areal —
Part 71:
Software measurement standards
Spécification géométrique des produits (GPS) — État de surface:
Surfacique —
Partie 71: Étalons logiciels
Reference number
ISO 25178-71:2017(E)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 25178-71:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 25178-71:2017(E)

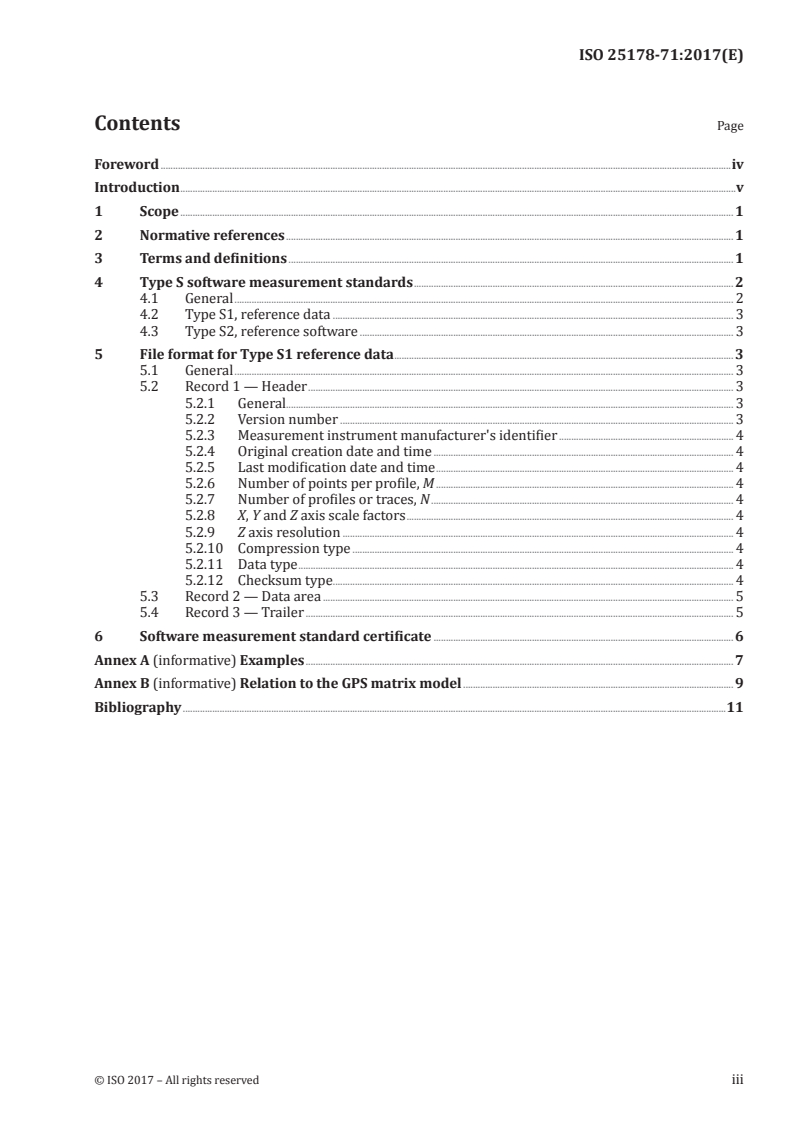

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Type S software measurement standards .................................................................................................................................. 2

4.1 General ........................................................................................................................................................................................................... 2

4.2 Type S1, reference data ................................................................................................................................................................... 3

4.3 Type S2, reference software ........................................................................................................................................................ 3

5 File format for Type S1 reference data .......................................................................................................................................... 3

5.1 General ........................................................................................................................................................................................................... 3

5.2 Record 1 — Header ............................................................................................................................................................................. 3

5.2.1 General...................................................................................................................................................................................... 3

5.2.2 Version number ................................................................................................................................................................ 3

5.2.3 Measurement instrument manufacturer's identifier ....................................................................... 4

5.2.4 Original creation date and time .......................................................................................................................... 4

5.2.5 Last modification date and time ......................................................................................................................... 4

5.2.6 Number of points per profile, M ......................................................................................................................... 4

5.2.7 Number of profiles or traces, N ........................................................................................................................... 4

5.2.8 X, Y and Z axis scale factors ..................................................................................................................................... 4

5.2.9 Z axis resolution ............................................................................................................................................................... 4

5.2.10 Compression type ........................................................................................................................................................... 4

5.2.11 Data type ................................................................................................................................................................................. 4

5.2.12 Checksum type ...................................................................... ............................................................................................. 4

5.3 Record 2 — Data area ....................................................................................................................................................................... 5

5.4 Record 3 — Trailer .............................................................................................................................................................................. 5

6 Software measurement standard certificate .......................................................................................................................... 6

Annex A (informative) Examples .............................................................................................................................................................................. 7

Annex B (informative) Relation to the GPS matrix model .............................................................................................................. 9

Bibliography .............................................................................................................................................................................................................................11

© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 25178-71:2017(E)

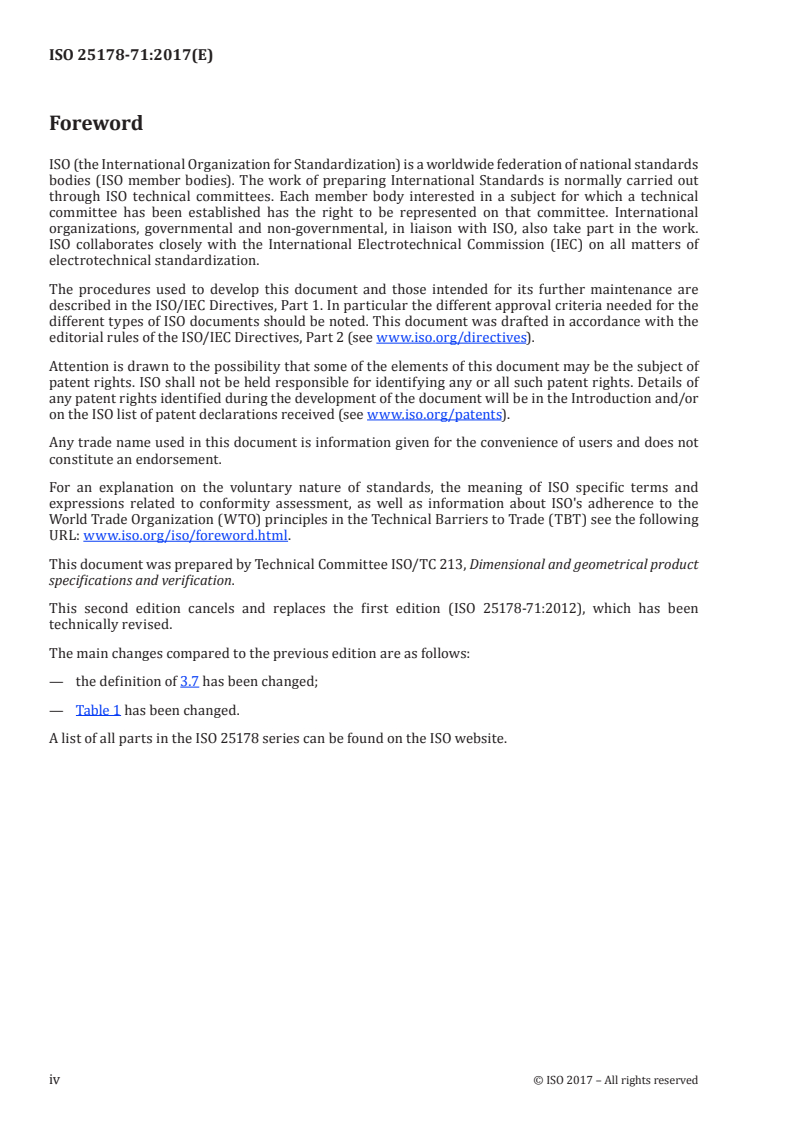

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 213, Dimensional and geometrical product

specifications and verification.

This second edition cancels and replaces the first edition (ISO 25178-71:2012), which has been

technically revised.
The main changes compared to the previous edition are as follows:
— the definition of 3.7 has been changed;
— Table 1 has been changed.
A list of all parts in the ISO 25178 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 25178-71:2017(E)
Introduction

This document is a geometrical product specification (GPS) standard and is to be regarded as a general

GPS standard (see ISO 14638). It influences the chain link G of the chains of standards on profile and

areal surface texture.

The ISO/GPS Masterplan given in ISO 14638 gives an overview of the ISO/GPS system of which this

document is a part. The fundamental rules of ISO/GPS given in ISO 8015 apply to this document and

the default decision rules given in ISO 14253-1 apply to specifications made in accordance with this

document, unless otherwise indicated.

For more detailed information of the relation of this document to the GPS matrix model, see Annex B.

This document is concerned with software gauges (Type S1) and reference software (Type S2). It also

defines the SDF file format for Type S1 software gauges.

The surface data file (SDF) format is already used by the industry, in particular, by instrument

manufacturers and academia. The SDF file format as defined in this document is a standardized sub-set

of the possibilities included in the SDF file format as initially defined in the European Surfstand project

and EUR15178. It is envisaged that the SDF file format could evolve (as more experience in its usage and

future requirements are identified) later in a version 2.0 with additional fields and possibilities.

© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 25178-71:2017(E)
Geometrical product specifications (GPS) — Surface
texture: Areal —
Part 71:
Software measurement standards
1 Scope

This document defines Type S1 and Type S2 software measurement standards (etalons) for verifying

the software of measuring instruments. It also defines the file format of Type S1 software measurement

standards for the calibration of instruments for the measurement of surface texture by the areal

method as defined in the areal surface texture chain of standards, chain link G.

NOTE Throughout this document, the term “softgauge” is used as a substitute for “software measurement

standard Type S1”.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 5436-2, Geometrical product specifications (GPS) — Surface texture: Profile method; Measurement

standards — Part 2: Software measurement standards
ISO 16610 (all parts), Geometrical product specifications (GPS) — Filtration

ISO 17450-2, Geometrical product specifications (GPS) — General concepts — Part 2: Basic tenets,

specifications, operators, uncertainties and ambiguities

ISO 25178-2, Geometrical product specifications (GPS) — Surface texture: Areal — Part 2: Terms, definitions

and surface texture parameters

ISO 25178-3, Geometrical product specifications (GPS) — Surface texture: Areal — Part 3: Specification

operators

ISO/IEC Guide 98-1, Uncertainty of measurement — Part 1: Introduction to the expression of uncertainty

in measurement

ISO/IEC Guide 99, International vocabulary of metrology — Basic and general concepts and associated

terms (VIM)
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 5436-2, ISO 16610 (all parts),

ISO 17450-2, ISO 25178-2, ISO 25178-3, ISO/IEC Guide 98-1 and ISO/IEC Guide 99 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at http://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
© ISO 2017 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 25178-71:2017(E)
3.1
software measurement standard

reference data or reference software intended to reproduce the value of a measurand with known

specification uncertainty in order to verify the software used to calculate the value of a measurand

3.2
CHAR[n]
array of n ASCII characters
3.3
BYTE
1-byte (8-bit) representation of an ASCII character
3.4
UINT16
2-byte representation of an unsigned integer

Note 1 to entry: Unsigned integers have a minimum value of 0 and a maximum value of 65 535.

Note 2 to entry: The less significant bytes are stored in lower memory addresses; the more significant bytes are

stored in higher memory addresses.
3.5
INT16
2-byte representation of a signed integer

Note 1 to entry: Short integers have a minimum value of −32 768 and a maximum value of 32 767.

Note 2 to entry: The less significant bytes are stored in lower memory addresses; the more significant bytes are

stored in higher memory addresses.
3.6
INT32
4-byte representation of a signed integer

Note 1 to entry: Long integers have a minimum value of −2 147 483 648 and a maximum value of 2 147 483 647.

Note 2 to entry: The less significant bytes are stored in lower memory addresses; the more significant bytes are

stored in higher memory addresses.
3.7
DOUBLE

8-byte representation of a real number consisting of a sign bit, an 11-bit binary exponent, and a 52-bit

mantissa, plus the implied high-order 1 bit

Note 1 to entry: Normalized double precision floating point numbers have a range of

−52 1 023 308 −308

±[1 + (1 – 2 )] ∙ 2 ≈ ± 1,797 693 134 862 315 7 ∙ e . The smallest value is 2,225 073 858 507 201 4 ∙ e .

Note 2 to entry: The less significant bytes are stored in lower memory addresses; the more significant bytes are

stored in higher memory addresses.
Note 3 to entry: See IEEE 754-2008 for binary floating-point arithmetic.
4 Type S software measurement standards
4.1 General

These measurement standards are designed to verify the measuring instrument’s software (i.e. filter

algorithms, parameter calculation, etc.).

The content of a measurement standard shall be considered a scale limited surface (i.e. an S-F surface

or an S-L surface). No part of the content of a measurement standard shall be considered form and thus,

2 © ISO 2017 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 25178-71:2017(E)

no form removal shall be undertaken on a measurement standard prior to presenting it to the software

being tested.
4.2 Type S1, reference data

This type of measurement standard is a computer data file that contains a digital representation of a

scale limited surface in a suitable recording medium.

Type S1 reference data are used to test software by inputting them as data into the software under

test/calibration and comparing the results from the software under test with the certified results from

the calibration certificate of the softgauge.

NOTE The certified results for mathematically designed synthetic data can often be calculated directly

without the need for certification by Type S2 measurement standards.
4.3 Type S2, reference software

These measurement standards are reference software. Reference software consists of traceable

computer software against which software in a measuring instrument can be compared.

NOTE 1 Traceable here means a traceable chain of comparisons, with uncertainty, back to a mathematically

designed synthetic data set whose results can be calculated directly.

Type S2 reference software are used to test software by inputting a common data set into the software

under test/calibration and the reference software and comparing the result
...

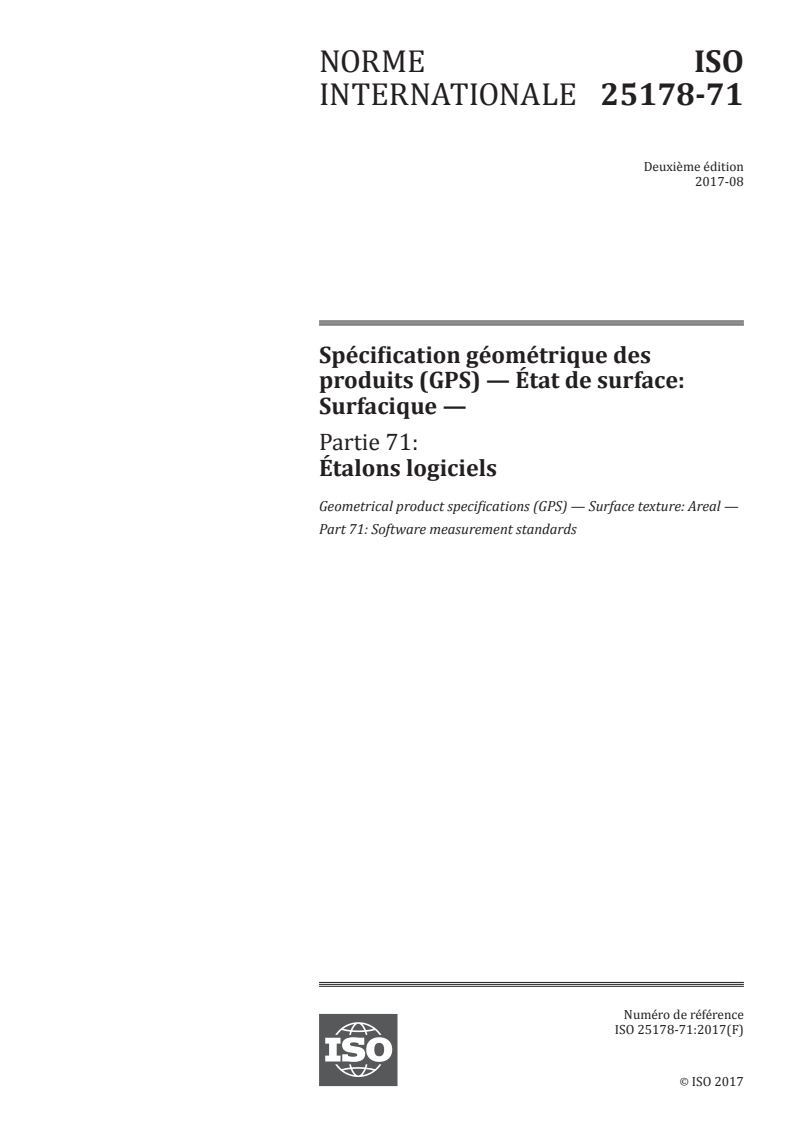

NORME ISO
INTERNATIONALE 25178-71
Deuxième édition
2017-08
Spécification géométrique des
produits (GPS) — État de surface:
Surfacique —
Partie 71:
Étalons logiciels
Geometrical product specifications (GPS) — Surface texture: Areal —
Part 71: Software measurement standards
Numéro de référence
ISO 25178-71:2017(F)
ISO 2017
---------------------- Page: 1 ----------------------
ISO 25178-71:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 25178-71:2017(F)

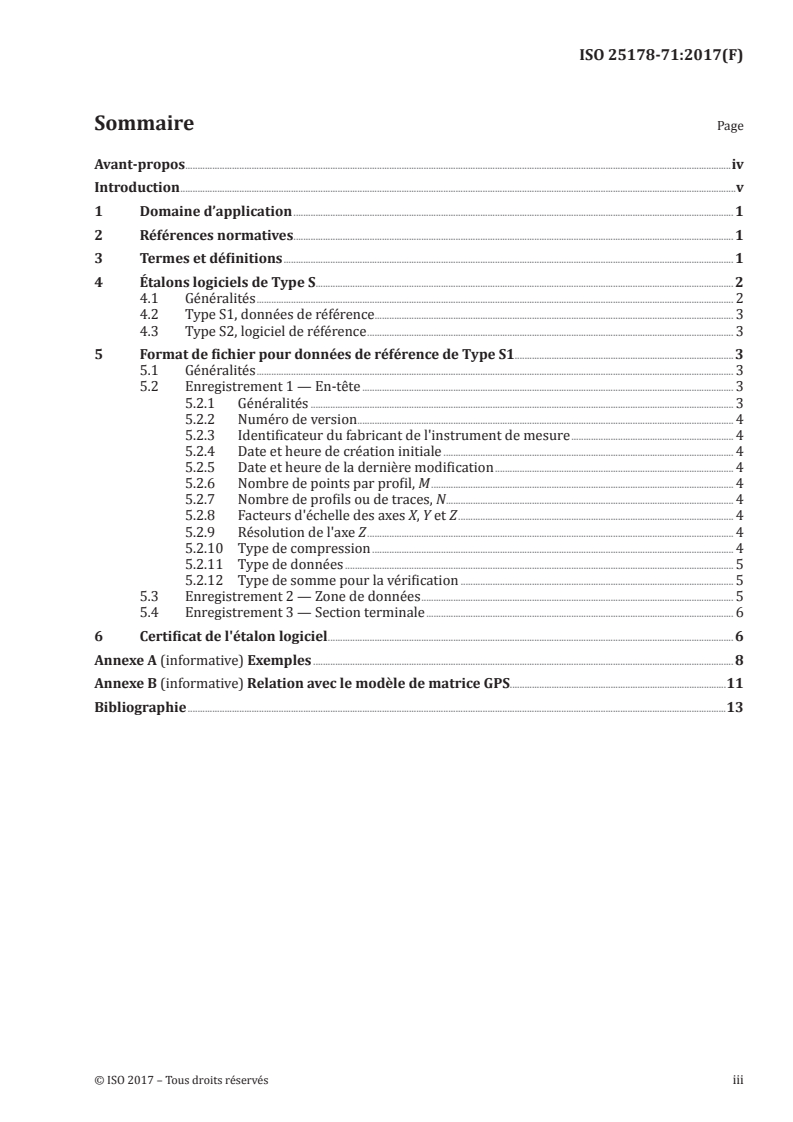

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ...................................................................................................................................................................................1

2 Références normatives ...................................................................................................................................................................................1

3 Termes et définitions .......................................................................................................................................................................................1

4 Étalons logiciels de Type S ..........................................................................................................................................................................2

4.1 Généralités .................................................................................................................................................................................................. 2

4.2 Type S1, données de référence .................................................................................................................................................. 3

4.3 Type S2, logiciel de référence ..................................................................................................................................................... 3

5 Format de fichier pour données de référence de Type S1.........................................................................................3

5.1 Généralités .................................................................................................................................................................................................. 3

5.2 Enregistrement 1 — En-tête ....................................................................................................................................................... 3

5.2.1 Généralités ............................................................................................................................................................................ 3

5.2.2 Numéro de version ........................................................................................................................................... .............. 4

5.2.3 Identificateur du fabricant de l'instrument de mesure .................................................................. 4

5.2.4 Date et heure de création initiale ...................................................................................................................... 4

5.2.5 Date et heure de la dernière modification ................................................................................................. 4

5.2.6 Nombre de points par profil, M ........................................................................................................................... 4

5.2.7 Nombre de profils ou de traces, N ..................................................................................................................... 4

5.2.8 Facteurs d'échelle des axes X, Y et Z ................................................................................................................ 4

5.2.9 Résolution de l'axe Z ..................................................................................................................................................... 4

5.2.10 Type de compression ................................................................................................................................................... 4

5.2.11 Type de données .............................................................................................................................................................. 5

5.2.12 Type de somme pour la vérification ............................................................................................................... 5

5.3 Enregistrement 2 — Zone de données ............................................................................................................................... 5

5.4 Enregistrement 3 — Section terminale ............................................................................................................................. 6

6 Certificat de l'étalon logiciel .....................................................................................................................................................................6

Annexe A (informative) Exemples ...........................................................................................................................................................................8

Annexe B (informative) Relation avec le modèle de matrice GPS........................................................................................11

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 25178-71:2017(F)

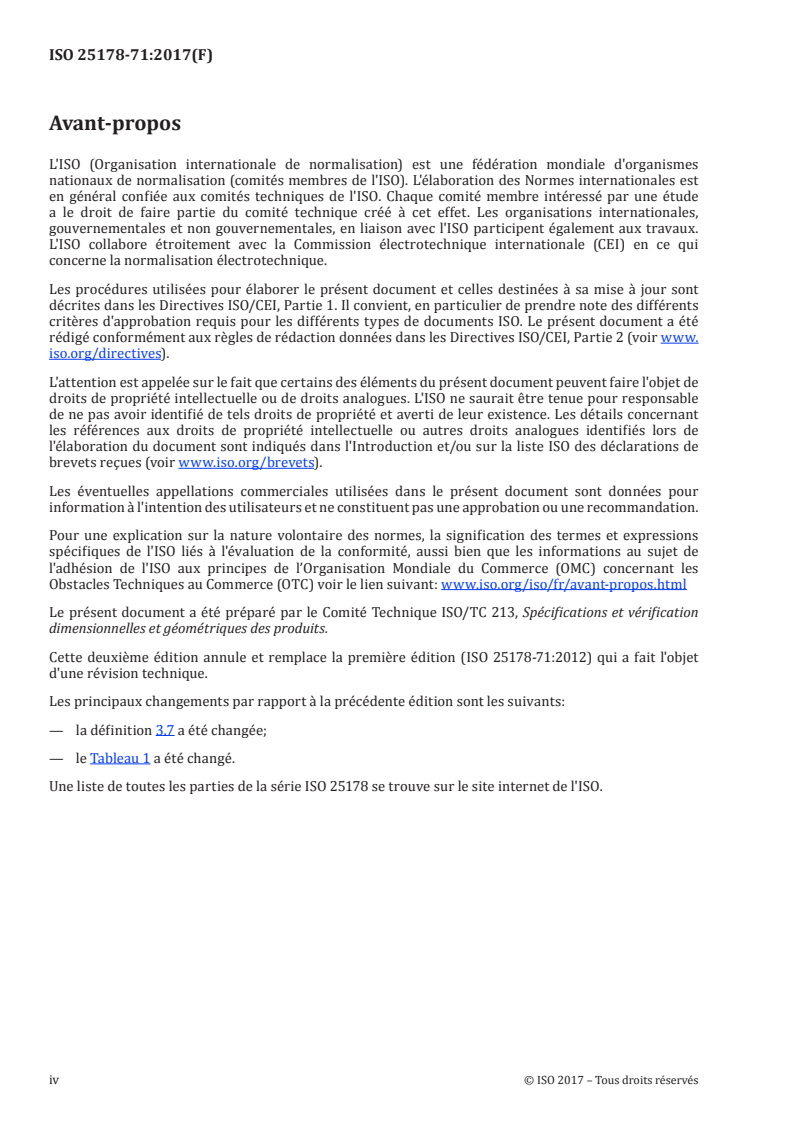

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.

iso.org/directives).

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou sur la liste ISO des déclarations de

brevets reçues (voir www.iso.org/brevets).

Les éventuelles appellations commerciales utilisées dans le présent document sont données pour

information à l'intention des utilisateurs et ne constituent pas une approbation ou une recommandation.

Pour une explication sur la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, aussi bien que les informations au sujet de

l'adhésion de l'ISO aux principes de l’Organisation Mondiale du Commerce (OMC) concernant les

Obstacles Techniques au Commerce (OTC) voir le lien suivant: www.iso.org/iso/fr/avant-propos.html

Le présent document a été préparé par le Comité Technique ISO/TC 213, Spécifications et vérification

dimensionnelles et géométriques des produits.

Cette deuxième édition annule et remplace la première édition (ISO 25178-71:2012) qui a fait l'objet

d'une révision technique.

Les principaux changements par rapport à la précédente édition sont les suivants:

— la définition 3.7 a été changée;
— le Tableau 1 a été changé.

Une liste de toutes les parties de la série ISO 25178 se trouve sur le site internet de l'ISO.

iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 25178-71:2017(F)
Introduction

Le présent document est une norme de spécification géométrique des produits (GPS) et doit être

considéré comme une norme GPS générale (voir l'ISO 14638). Elle influence le maillon G des chaînes de

normes sur l’état de surface du profil et surfacique.
Le modèle de matrice ISO/GPS de l'ISO 14638 donne une vue d'ensemble du système

ISO/GPS, dont le présent document fait partie. Les principes fondamentaux de l'ISO/GPS donnés

dans l'ISO 8015 s'appliquent au présent document et les règles de décision par défaut données dans

l'ISO 14253-1 s'appliquent aux spécifications faites conformément au présent document, sauf indication

contraire.

Pour de plus amples informations sur la relation du présent document avec le modèle de matrice GPS,

voir l’Annexe B.

Le présent document concerne les étalons logiciels (Type S1) et les logiciels de référence (Type S2). Elle

définit également le format de fichier SDF pour les étalons logiciels de Type S1.

Le format surface data file (SDF) est déjà utilisé par l'industrie, en particulier par les fabricants

d'instruments et le monde universitaire. Le format de fichier SDF tel que défini dans le présent document

est un sous-ensemble normalisé des possibilités offertes par le format de fichier SDF comme initialement

défini dans le projet européen Surfstand et dans l'EUR15178. Ce format de fichier SDF est amené à

évoluer (au fur et à mesure de l'expérience acquise lors de son utilisation et de l'apparition d'exigences

futures) ultérieurement en une version 2.0 avec des champs et des possibilités supplémentaires.

© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 25178-71:2017(F)
Spécification géométrique des produits (GPS) — État de
surface: Surfacique —
Partie 71:
Étalons logiciels
1 Domaine d’application

Le présent document définit les étalons logiciels de Types S1 et S2 qui permettent de vérifier les logiciels

des instruments de mesure. Il définit également le format de fichier des étalons logiciels de Type S1

utilisés pour l'étalonnage des instruments de mesure d'état de surface, conformément à la méthode

surfacique telle que définie dans le maillon G de la chaîne de normes sur l'état de surface surfacique.

NOTE Dans le présent document, le terme «étalon logiciel» désigne un «étalon logiciel de Type S1».

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 5436-2, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil; Étalons —

Partie 2: Étalons logiciels

ISO 16610 (toutes les parties), Spécification géométrique des produits (GPS) — Filtrage

ISO 17450-2, Spécification géométrique des produits (GPS) — Concepts généraux — Partie 2: Principes de

base, spécifications, opérateurs, incertitudes et ambiguïtés

ISO 25178-2, Spécification géométrique des produits (GPS) — État de surface: Surfacique — Partie 2:

Termes, définitions et paramètres d'états de surface

ISO 25178-3, Spécification géométrique des produits (GPS) — État de surface: Surfacique — Partie 3:

Opérateurs de spécification

Guide ISO/IEC 98-1, Incertitude de mesure — Partie 1: Introduction à l'expression de l'incertitude de mesure

Guide ISO/IEC 99, Vocabulaire international de métrologie — Concepts fondamentaux et généraux et

termes associés (VIM)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5436-2,

l’ISO 16610 (toutes les parties), l'ISO 17450-2, l'ISO 25178-2, l'ISO 25178-3, le Guide ISO/IEC 98-1 et le

Guide ISO/IEC 99, ainsi que les suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 25178-71:2017(F)
3.1
étalon logiciel

donnée ou logiciel de référence destiné(e) à reproduire la valeur d'un mesurande avec une incertitude

de spécification connue afin de vérifier le logiciel utilisé pour calculer ladite valeur

3.2
CHAR[n]
ensemble de n caractères ASCII
3.3
BYTE
représentation d'un caractère ASCII codée sur 1 octet (8 bits)
3.4
UINT16
représentation d'un entier non signé codée sur 2 octets

Note 1 à l'article: Les entiers non signés ont une valeur minimale de 0 et une valeur maximale de 65 535.

Note 2 à l'article: Les octets de poids faible sont stockés dans des adresses mémoires inférieures; les octets de

poids fort sont stockés dans des adresses mémoires supérieures.
3.5
INT16
2-byte representation of a signed integer

Note 1 à l'article: Les entiers courts ont une valeur minimale de −32 768 et une valeur maximale de 32 767.

Note 2 à l'article: Les octets de poids faible sont stockés dans des adresses mémoires inférieures; les octets de

poids fort sont stockés dans des adresses mémoires supérieures.
3.6
INT32
représentation d'un entier signé codée sur 4 octets

Note 1 à l'article: Les entiers longs ont une valeur minimale de −2 147 483 648 et une valeur maximale de

2 147 483 647.

Note 2 à l'article: Les octets de poids faible sont stockés dans des adresses mémoires inférieures; les octets de

poids fort sont stockés dans des adresses mémoires supérieures.
3.7
DOUBLE

représentation d'un nombre réel sur 8 octets composée d'un bit de signe, d'un exposant binaire sur les

11 bits suivants, d'une mantisse sur 52 bits, plus le bit ayant implicitement le poids le plus fort

Note 1 à l'article: Les flottants en double précision normalisés ont une étendue
−52 1 023 308 −308

de ± [1 + (1 – 2 )] ∙ 2 ≈ ± 1,797 693 134 862 315 7 ∙ e . La plus petite valeur est 2,225 073 858 507 201 4 ∙ e .

Note 2 à l'article: Les octets de poids faible sont stockés dans des adresses mémoires inférieures; les octets de

poids fort sont stockés dans des adresses mémoires supérieures.

Note 3 à l'article: Voir l'IEEE 754-2008 pour l'arithmétique binaire en virgule flottante.

4 Étalons logiciels de Type S
4.1 Généralités

Ces étalons sont conçus pour vérifier les logiciels des instruments de mesure (c'est-à-dire les algorithmes

de filtrage, les calculs de paramètres, etc.).
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 25178-71:2017(F)

Le contenu d'un étalon doit être assimilé à une surface à échelle limitée (c'est-à-dire une surface S-F

ou S-L). Aucune partie du contenu d'un étalon ne doit être assimilée à une forme et, de ce fait, aucune

suppression de forme ne doit être entreprise sur un étalon avant de le présenter au logiciel soumis à essai.

4.2 Type S1, données de référence

Ce type d'étalon est un fichier de données informatiques qui contient une représentation numérique

d'une surface à échelle limitée sur un support d'enregistrement adapté.

Les données de référence de Type S1 sont utilisées pour soumettre les logiciels à essai en les entrant

comme données dans le logiciel soumis à essai/étalonnage, puis en comparant les résultats obtenus

avec le logiciel soumis à la vérification aux résultats indiqués sur le certificat d'étalonnage de l’étalon

logiciel.

NOTE Les résultats certifiés pour les données synthétiques définies mathématiquement peuvent souvent

être calculés directement sans nécessiter de certification par les étalons logiciels de Type S2.

4.3 Type S2, logiciel de référence

Ces étalons sont le logiciel de référence. Les logiciels de référence sont des logiciels informatiques

traçables auxquels les logiciels d'un instrument de mesure peuvent être comparés.

NOTE 1 Le terme «traçable» sous-entend ici une chaîne de comparaisons traçable, avec une incertitude,

par rapport à des données synthétiques définies mathématiquement dont les résultats peuvent être calculés

directement.

Les logiciels de référence de Type S2 sont utilisés pour soumettre les logiciels à essai en entrant un

ensemble commun de données dans le logiciel soumis à l’essai/l'étalonnage et dans le logiciel de

référence, puis en comparant les résultats obtenus avec le logiciel soumis à essai aux résultats certifiés

du logiciel de référence. La traçabilité des valeurs du logiciel de référence doit être assurée.

NOTE 2 Les étalons logiciels de Type S2 peuvent également servir à certifier les données de référence de

Type S1.
5 Format de fichier pour données de référence de Type S1
5.1 Généralités

L'extension de fichier de ce protocole est SDF. Le protocole de fichier pour l’étalon logiciel est divisé

en trois sections ou enregistrements distincts. Pour la mise en œuvre des représentations ASCII et

binaires d'un format de données SDF, voir l'Annexe
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
