Test conditions for vertical surface type broaching machines — Testing of accuracy

This document specifies, with reference to ISO 230‑1, the geometric tests on surface type broaching machines with vertical Z-axis providing the main cutting motion. It also specifies the applicable tolerances corresponding to the tests mentioned above for normal-accuracy vertical surface type broaching machines. This document explains different concepts or configurations and common features of vertical surface type broaching machines. It also provides related terminology and designation of axes. This document deals only with the verification of the accuracy of the broaching machine. It does not apply to the operational testing of the broaching machine (e.g. vibration, abnormal noise, stick-slip motion of components), nor to broaching machine characteristics (e.g. speeds, feeds) as such checks are generally carried out before testing the accuracy.

Conditions de réception des machines verticales à brocher les extérieurs — Contrôle de l'exactitude

Le présent document spécifie, par référence à l'ISO 230-1, les essais géométriques sur les machines à brocher les extérieurs à axe vertical Z assurant le principal mouvement de coupe. Il spécifie également les tolérances applicables correspondant aux essais mentionnés ci-dessus pour les machines verticales à brocher les extérieurs d'exactitude normale. Le présent document explique les différents concepts ou configurations et les caractéristiques communes des machines verticales à brocher les extérieurs. Il fournit également la terminologie associée et une désignation des axes. Il ne s'applique pas à l'examen du fonctionnement de la machine (par exemple, vibrations, bruit anormal, points durs dans les déplacements d'organes), ni à celui des caractéristiques de la machine (par exemple, vitesses, avances), puisque de telles vérifications sont, en général, effectuées avant le contrôle de l'exactitude.

General Information

Status
Published
Publication Date
25-Jun-2019
Current Stage
6060 - International Standard published
Due Date
12-May-2020
Completion Date
26-Jun-2019
Ref Project

Relations

Buy Standard

Standard
ISO 6481:2019 - Test conditions for vertical surface type broaching machines -- Testing of accuracy
English language
17 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6481:2019 - Conditions de réception des machines verticales a brocher les extérieurs -- Contrôle de l'exactitude
French language
18 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 6481
Second edition
2019-06
Test conditions for vertical surface
type broaching machines — Testing of
accuracy
Conditions de réception des machines verticales à brocher les
extérieurs — Contrôle de l'exactitude
Reference number
ISO 6481:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 6481:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 6481:2019(E)

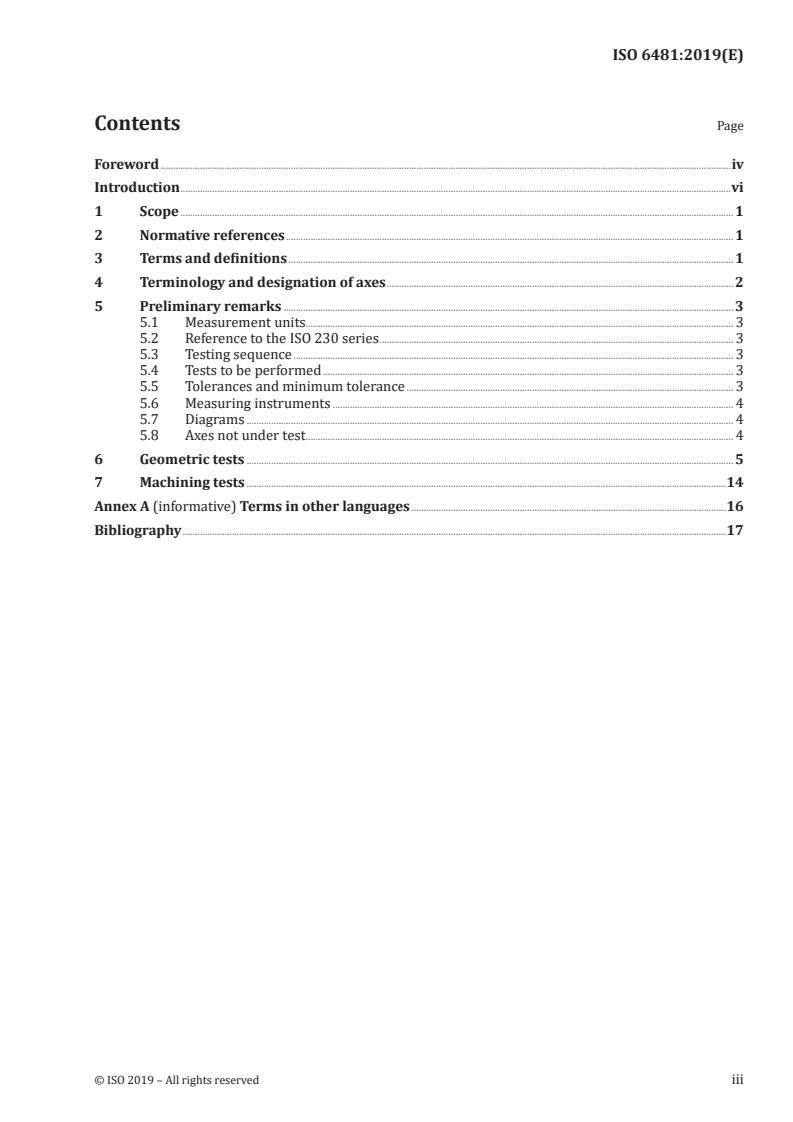

Contents Page
Foreword .iv
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Terminology and designation of axes . 2
5 Preliminary remarks . 3
5.1 Measurement units. 3
5.2 Reference to the ISO 230 series . 3
5.3 Testing sequence . 3
5.4 Tests to be performed . 3
5.5 Tolerances and minimum tolerance . 3
5.6 Measuring instruments . 4
5.7 Diagrams . 4
5.8 Axes not under test . 4
6 Geometric tests . 5
7 Machining tests .14
Annex A (informative) Terms in other languages .16
Bibliography .17
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 6481:2019(E)

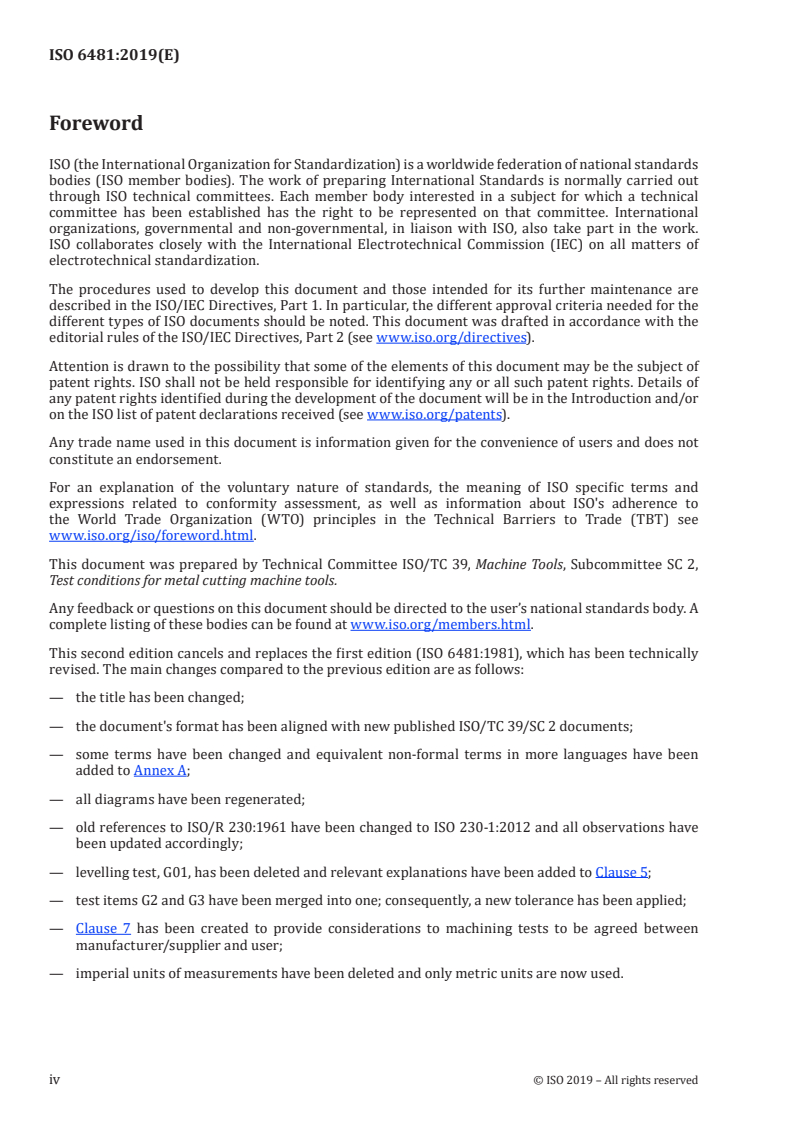

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see
www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 39, Machine Tools, Subcommittee SC 2,
Test conditions for metal cutting machine tools.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
This second edition cancels and replaces the first edition (ISO 6481:1981), which has been technically
revised. The main changes compared to the previous edition are as follows:
— the title has been changed;
— the document's format has been aligned with new published ISO/TC 39/SC 2 documents;
— some terms have been changed and equivalent non-formal terms in more languages have been
added to Annex A;
— all diagrams have been regenerated;
— old references to ISO/R 230:1961 have been changed to ISO 230-1:2012 and all observations have
been updated accordingly;
— levelling test, G01, has been deleted and relevant explanations have been added to Clause 5;
— test items G2 and G3 have been merged into one; consequently, a new tolerance has been applied;
— Clause 7 has been created to provide considerations to machining tests to be agreed between
manufacturer/supplier and user;
— imperial units of measurements have been deleted and only metric units are now used.
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 6481:2019(E)

In addition to terms given in the official ISO languages (English and French), this document gives the
equivalent terms in German, Italian and Persian. These are published under the responsibility of the
member bodies for Germany (DIN), Iran (ISIRI) and Italy (UNI) and are given for information only. Only
the terms given in the official languages can be considered as ISO terms.
© ISO 2019 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 6481:2019(E)

Introduction
The object of this document is to supply information as wide and comprehensive as possible on tests
on vertical surface type broaching machines which can be carried out for comparison, acceptance,
maintenance or any other purposes.
This document also establishes the tolerances for the test results corresponding to general purpose
and normal accuracy vertical surface type broaching machines.
vi © ISO 2019 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 6481:2019(E)
Test conditions for vertical surface type broaching
machines — Testing of accuracy
1 Scope
This document specifies, with reference to ISO 230-1, the geometric tests on surface type broaching
machines with vertical Z-axis providing the main cutting motion.
It also specifies the applicable tolerances corresponding to the tests mentioned above for normal-
accuracy vertical surface type broaching machines.
This document explains different concepts or configurations and common features of vertical surface
type broaching machines. It also provides related terminology and designation of axes.
This document deals only with the verification of the accuracy of the broaching machine.
It does not apply to the operational testing of the broaching machine (e.g. vibration, abnormal noise,
stick-slip motion of components), nor to broaching machine characteristics (e.g. speeds, feeds) as such
checks are generally carried out before testing the accuracy.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 230-1:2012, Test code for machine tools — Part 1: Geometric accuracy of machines operating under
no-load or quasi-static conditions
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 230-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
surface broaching operation
machining process in which a broach is pushed over an external surface to remove material by
linear cutting
Note 1 to entry: Principal cutting motion is a relative translation of broach against the non-rotating workpieces
and where the cutting energy is brought by the broach or workpiece motion.
3.2
broach
cutting tool that has multiple transverse cutting edges each with progressively increased size
3.3
broaching machine
machine tool in which broaching operation is executed
© ISO 2019 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 6481:2019(E)

3.4
vertical surface type broaching machine
vertical broaching machine in which its broach is pushed or pulled over an external surface of the
workpiece to remove material
Note 1 to entry: A vertical broaching machine is understood to be a broaching machine whose main cutting axis
(Z-axis) is vertical.
4 Terminology and designation of axes
See Figure 1.
Key
English French
1 bed bâti
2 column bâti arrière
3 table base bâti avant
4 table table
5 broach holder (Z-axis) porte-broche (axe Z)
6 Z-axis guide guide de l'axe Z
7 cross tenon clavette d’entraînement
8 broach positioner règle de dégauchissage
9 vertical keyway rainure de dégauchissage
NOTE For languages other than official ISO languages, see Table A.1.
2 © ISO 2019 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 6481:2019(E)

NOTE Machines have either a broach positioner (Key item 8) or a vertical keyway (Key item 9).
Figure 1 — Typical example of a vertical surface type broaching machine
5 Preliminary remarks
5.1 Measurement units
In this document, all linear dimensions, deviations and corresponding tolerances are expressed
in millimetres and angular dimensions are expressed in degrees. Angular deviations and the
corresponding tolerances are expressed in ratios as the primary method. However, in some cases,
microradians or arcseconds may be used for clarification purposes. Formula (1) should be used for
conversion of the units of angular deviations or tolerances:
0,/010 1000=≈10μrad 2′′ (1)
5.2 Reference to the ISO 230 series
To apply this document, reference shall be made to ISO 230-1, especially for the installation and levelling
of the machine before testing, warming up of the moving components, description of measuring
methods and recommended uncertainty of testing equipment.
In the “Observations” block of the tests described in the following clauses, the instructions are followed
by a reference to the corresponding clause in ISO 230-1:2012, in cases where the test concerned is in
line with the specifications of ISO 230-1.
5.3 T
...

NORME ISO
INTERNATIONALE 6481
Deuxième édition
2019-06
Conditions de réception des machines
verticales à brocher les extérieurs —
Contrôle de l'exactitude
Test conditions for vertical surface type broaching machines —
Testing of accuracy
Numéro de référence
ISO 6481:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 6481:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6481:2019(F)

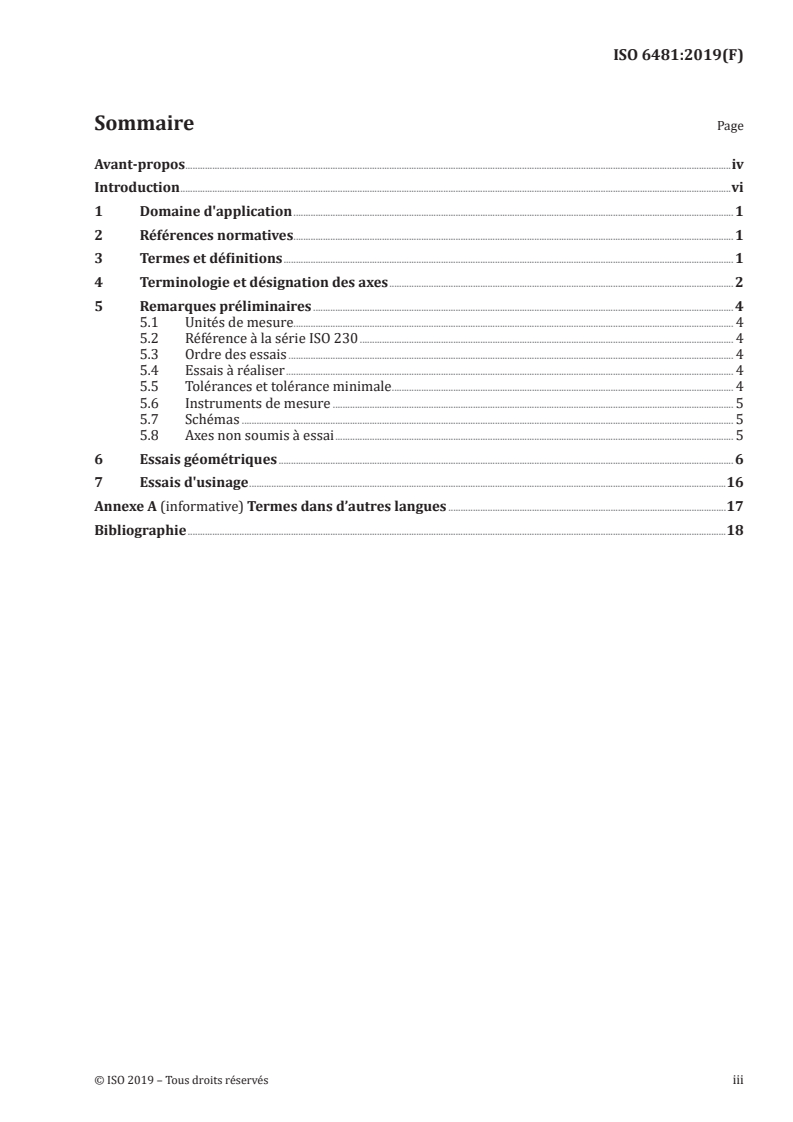

Sommaire Page
Avant-propos .iv
Introduction .vi
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Terminologie et désignation des axes . 2
5 Remarques préliminaires . 4
5.1 Unités de mesure . 4
5.2 Référence à la série ISO 230 . 4
5.3 Ordre des essais . 4
5.4 Essais à réaliser . 4
5.5 Tolérances et tolérance minimale . 4
5.6 Instruments de mesure . 5
5.7 Schémas . 5
5.8 Axes non soumis à essai . 5
6 Essais géométriques . 6
7 Essais d'usinage .16
Annexe A (informative) Termes dans d’autres langues .17
Bibliographie .18
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 6481:2019(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso. org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www. iso. org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www. iso. org/avant-p ropos.
Le présent document a été élaboré par le comité technique ISO/TC 39, Machines-outils, sous-comité SC 2,
Conditions de réception des machines travaillant par enlèvement de métal.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www. iso. org/fr/members. html.
Cette deuxième édition annule et remplace la première édition (ISO 6481:1981) qui a fait l'objet d'une
révision technique. Les principales modifications par rapport à l'édition précédente sont les suivantes:
— le titre a été modifié;
— le format du présent document a été mis aligné avec celui des nouveaux documents publiés par
l’ISO/TC 39/SC 2;
— certains termes ont été modifiés et des termeséquivalents non officiels dans plusieurs langues ont
été ajoutés en Annexe A;
— tous les schémas ont été refaits;
— les anciennes références à l’ISO/R 230:1961 ont été corrigées en ISO 230-1:2012 et toutes les
observations ont été mises à jour en conséquence;
— l’essai de nivellement, GOI, a été supprimé, et des explications pertinentes ont été ajoutées à
l’Article 5;
— les éléments d’essai G2 et G3 ont été fusionnés en un seul essai; en conséquence, une nouvelle
tolérance a été appliquée;
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 6481:2019(F)

— l’Article 7 a été créé pour fournir des considérations pour les essais d'usinage à convenir entre le
fabricant/fournisseur et l'utilisateur;
— les unités de mesure anglo-saxonnes ont été supprimées, et seules les unités métriques sont
maintenant utilisées.
En complément des termes donnés dans les langues officielles de l’ISO (anglais et français), le présent
document donne les termes équivalents en allemand, italien et en persan. Ceux-ci sont publiés sous
la responsabilité des Comités membres pour l’Allemagne (DIN), l'Iran (ISIRI) et l’Italie (UNI) et sont
donnés à titre informatif uniquement. Seuls les termes donnés dans les langues officielles peuvent être
considérés comme termes de l’ISO.
© ISO 2019 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 6481:2019(F)

Introduction
L’objet du présent document est de fournir une information aussi étendue et approfondie que possible
sur les essais des machines verticales à brocher les extérieurs qui peuvent être effectués à des fins de
comparaison, réception, maintenance ou autres.
Le présent document établit également les tolérances pour les résultats d'essai correspondant aux
machines verticales à brocher les extérieurs à usage général et d’exactitude normale.
vi © ISO 2019 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 6481:2019(F)
Conditions de réception des machines verticales à brocher
les extérieurs — Contrôle de l'exactitude
1 Domaine d'application
Le présent document spécifie, par référence à l’ISO 230-1, les essais géométriques sur les machines à
brocher les extérieurs à axe vertical Z assurant le principal mouvement de coupe.
Il spécifie également les tolérances applicables correspondant aux essais mentionnés ci-dessus pour les
machines verticales à brocher les extérieurs d’exactitude normale.
Le présent document explique les différents concepts ou configurations et les caractéristiques
communes des machines verticales à brocher les extérieurs. Il fournit également la terminologie
associée et une désignation des axes.
Il ne s'applique pas à l’examen du fonctionnement de la machine (par exemple, vibrations, bruit
anormal, points durs dans les déplacements d’organes), ni à celui des caractéristiques de la machine
(par exemple, vitesses, avances), puisque de telles vérifications sont, en général, effectuées avant le
contrôle de l’exactitude.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 230-1:2012, Code d'essai des machines-outils — Partie 1: Exactitude géométrique des machines
fonctionnant à vide ou dans des conditions quasi-statiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO230-1 ainsi que les suivants
s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
3.1
opération de brochage des extérieurs
processus d’usinage au cours duquel une broche est poussée sur une surface externe afin d’éliminer du
matériau par coupe linéaire
Note 1 à l'article: Le principal mouvement de coupe est une translation relative de la broche contre les pièces non
rotatives, et dans lequel l’énergie de coupe est fournie par la broche ou le mouvement de la pièce.
3.2
broche
outil de coupe ayant des bords coupants transversaux multiples, chacun d’une taille supérieure au
précédent
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 6481:2019(F)

3.3
machine à brocher
machine-outil dans laquelle l’opération de brochage est exécutée
3.4
machine verticale à brocher les extérieurs
machine à brocher verticale dont la broche est poussée ou tirée sur une surface externe de la pièce afin
d’éliminer du matériau
Note 1 à l'article: Une machine de brochage verticale est une machine de brochage dont l'axe de coupe principal
(axe Z) est vertical.
4 Terminologie et désignation des axes
Voir Figure 1.
2 © ISO 2019 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 6481:2019(F)

Légende
Français Anglais
1 bâti bed
2 bâti arrière column
3 bâti avant table base
4 table table
5 porte-broche (axe Z) broach holder (Z-axis)
6 guide de l'axe Z Z-axis guide
7 clavette d’entraînement cross tenon
8 règle de dégauchissage broach positioner
9 rainure de dégauchissage vertical keyway
NOTE Pour les langues autres que les langues officielles de l'ISO, voir le Tableau A.1.
NOTE Les machines sont munies d’une règle de dégauchissage (Légende 8) ou d’une rainure de dégauchissage
(Légende 9).
Figure 1 — Exemple type d’une machine verticale à brocher les extérieurs
© ISO 2019 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 6481:2019(F)

5 Remarques préliminaires
5.1 Unités de mesure
Dans le présent document, toutes les dimensions linéaires, les écarts et les tolérances correspondantes
sont exprimés en millimètres et les dimensions angulaires sont exprimées en degrés. Les écarts
angulaires et les tolérances correspondantes sont exprimés sous forme de rapports comme méthode
principale. Cependant, dans certains cas, les microradians ou les secondes d’arc peuvent être utilisés
à des fins de clarification. Il convient d’utiliser la Formule (1) pour la conversion des unités des écarts
angulaires ou des tolérances:
0,/010 1000=≈10μrad 2′′ (1)
5.2 Référence à la série ISO 230
Pour appliquer le présent document, la référence à l’ISO 230-1 doit être faite, notamment en ce qui
concerne l'installation et le nivellement de la machine avant essais, la mise en température des éléments
mobiles, la description des méthodes de mesure, ainsi que l’incertitude recommandée pour les appareils
de contrôle.
Dans la case «Observations» des essais décrits dans les sections suivantes, les instructions sont suivies
par une référence à l’ar
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
