Standards Content (Sample)

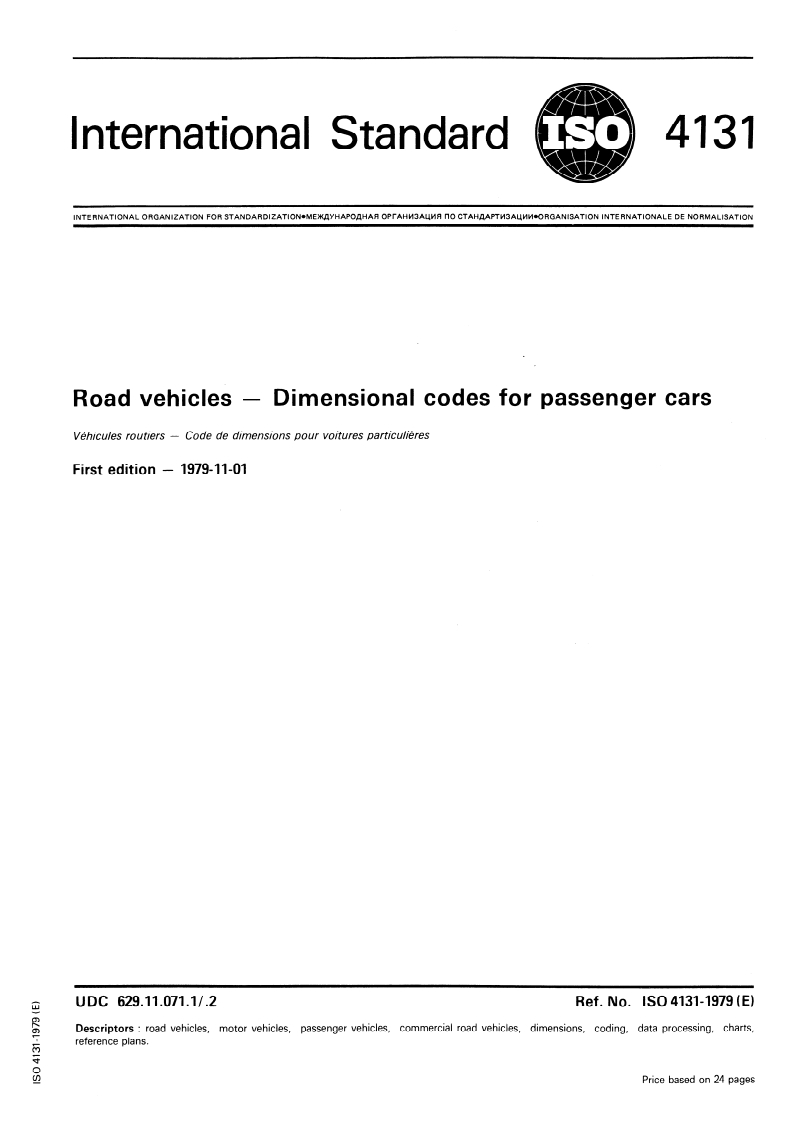

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWE~YHAPO~HAR OPrAHM3ALWlR l-l0 CTAH~APTt43Al.@lM.ORGANISATION INTERNATIONALE DE NORMALISATION
Road vehicles - Dimensional Codes for passenger cars
Whicules ro u tiers - Code de dimensions pour voitures particulikres
First edition - 1979-11-01
Ref. No. ISO 4131-1979 (EI
UDC 629.11.071.1/.2
Gi
-
commercial road vehicles, dimensions, coding, data processing, Charts,
Descriptors : road vehicles, motor vehicles, passenger vehicles,
reference Plans.
0
Ul Price based on 24 pages
---------------------- Page: 1 ----------------------
FOREWORD

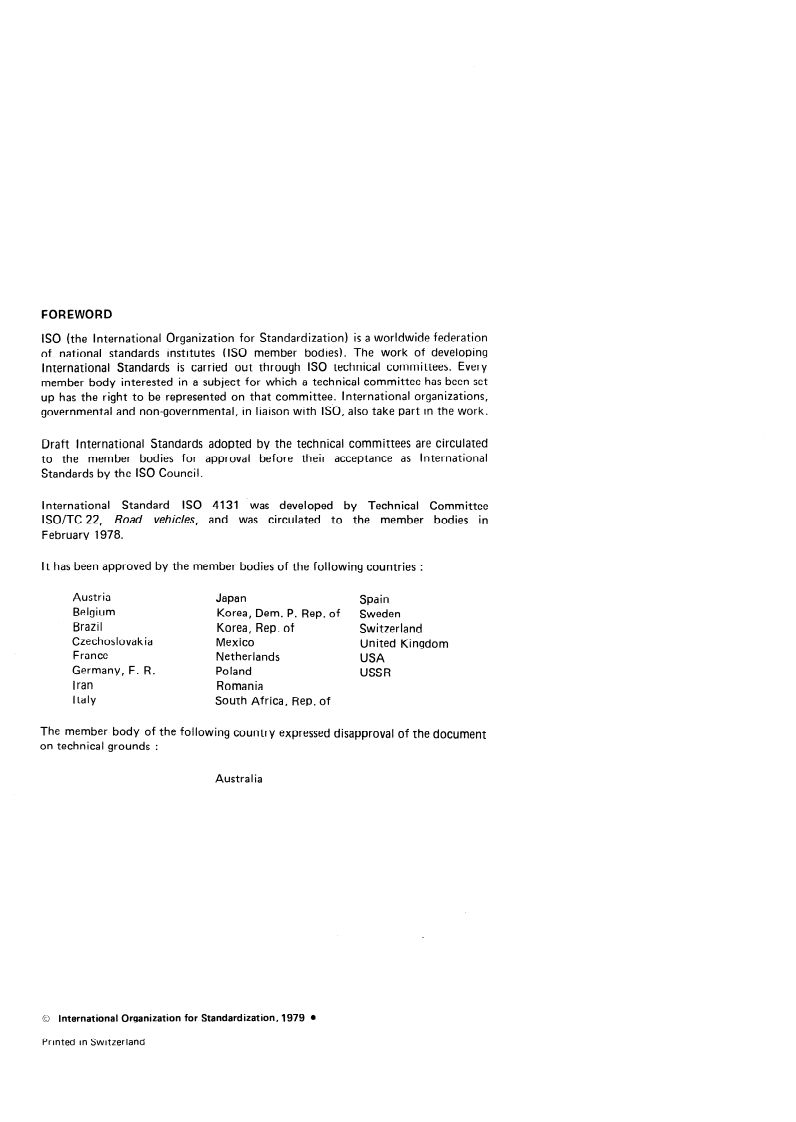

ISO (the International Organization for Standardization) is a worldwide federation
of national Standards institutes (ISO member bodies). The work of developing
International Standards is carried out through ISO technical committees. Every
member body interested in a subject for which a technical committee has been set
up has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated
to the member bodies for approval before their acceptance as International
Standards by the ISO Council.
International Standard ISO 4131 was developed by Technical Committee
lSO/TC 22, ßoad vehicles, and was circulated to the member bodies in
February 1978.
lt has been approved by the member bodies of the following countries :
Austria Japan
Spain
Belgium Korea, Dem. P. Rep. of
Sweden
Brazil Korea, Rep. of
Switzerland
Czechoslovakia Mexico
United Kingdom
France Netherlands
USA
Germany, F. R. Poland
USSR
Iran
Romania
Italy South Africa, Rep. of
The member body of the following country expressed disapproval of the document
on technical grounds :
Austral ia
@ International Organkation for Standardkation, 1979 @
Printed in Switzerland
---------------------- Page: 2 ----------------------
ISO 4131-1979 (E)

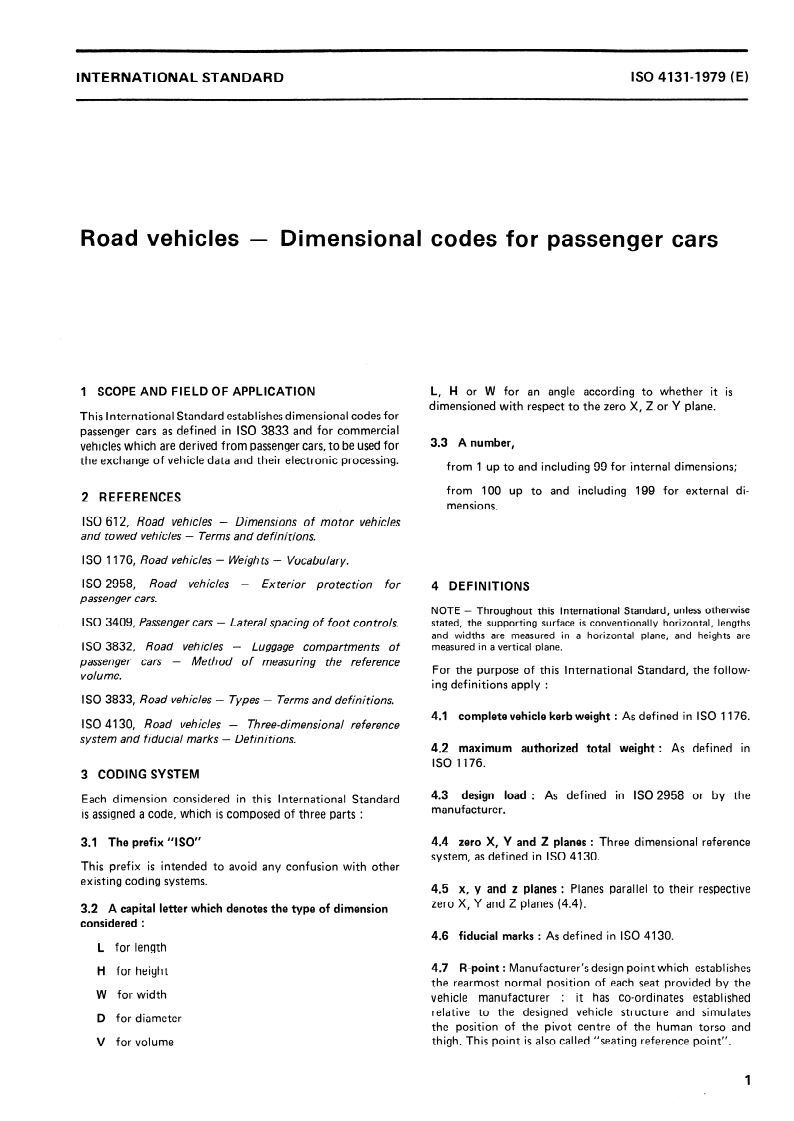

INTERNATIONAL STANDARD
- Dimensional Codes for passenger cars
Road vehicles
1 SCOPE AND FIELD OF APPLICATION L, H or W for an angle according to whether it is
dimensioned with respect to the zero X, Z or Y plane.
This International Standard establishes dimensional Codes for
passenger cars as defined in ISO 3833 and for commercial
3.3 A number,
vehicles which are derived from passenger cars, to be used for
the exchange of vehicle data and their electronie processing.
from 1 up to and including 99 for internal dimensions;
from 100 up to and including 199 for external di-
2 REFERENCES
mensions.
ISO 612, ßoad vehicles - Dimensions o f mo tor vehicles
and towed vehicles - Terms and de finitions.
ISO 1176, ßoad vehicles - Weigh ts - Vocabulary.
ISO 2958, ßoad vehicles - Exterior protection for
4 DEFINITIONS
passenger cars.
NOTE - Throughout this International Standard, unless othetwise
ISO 3409, Passenger cars - stated, the supporting surface is conventionally horizontal, lengths
Lateral spacing of foot controls.
and widths are measured in a horizontal plane, and heights are
ISO 3832, ßoad vehicles - Luggage compartments of measured in a vertical plane.
passenger cars - Method of measuring t-he reference
For the purpose of this International Standard, the follow-
volume.
ing definitions apply :
ISO 3833, ßoad vehicles - Types - Terms and definitions.
4.1 complete vehicle kerb weight : As defined in ISO 1176.
ISO 4130, ßoad vehicles - Three-dimensional reference
System and fiducial marks - Definitions-
4.2 maximum authorized total weight : As defined in
ISO 1176.
3 CODING SYSTEM
4.3 design load : As defined in ISO 2958 or by the
Esch dimension considered in this International Standard
manufacturer.
is assigned a Code, which is composed of three Parts :
3.1 The prefix “ISO” 4.4 zero X, Y and Z planes : Three dimensional reference
System, as defined in ISO 4130.
This prefix is intended to avoid any confusion with other
existing coding Systems.
4.5 x, y and z planes : Planes parallel to their respective
zero X, Y and Z planes (4.4).
3.2 A capital letter which denotes the type of dimension
considered :
4.6 fiducial marks : As defined in ISO 4130.
L for length
4.7 R-Point : Manufacturer’s design Point which establishes
H for height
the rearmost normal Position of each seat provided by the
W for width
vehicle manufacturer : it has co-ordinates established
relative to the designed vehicle structure and simulates
D for diameter
the Position of the Pivot centre of the human torso and
thigh. This Point is also called “seating reference Point”.
V for volume
1
---------------------- Page: 3 ----------------------
ISO 4131-1979 (E)

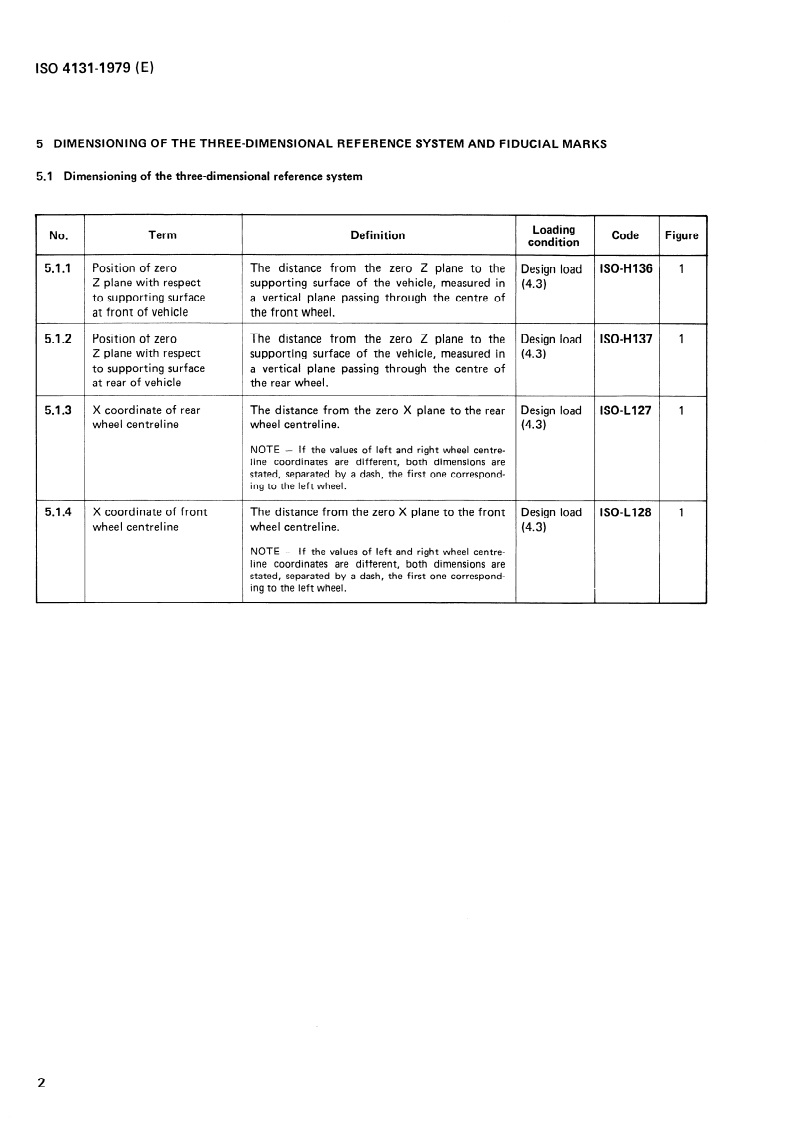

5 DIMENSIONING OF THE THREE-DIMENSIONAL REFERENCE SYSTEM AND FIDUCIAL MARKS
5.1 Dimensioning of the three-dimensional reference System
Loading
No. Term Definition Code Figure
condition
5.1 .l Position of zero The distance fro
...
NORME INTERNATIONALE ISO 4131-1979 (F)/ERRATUM
Publié 1980-05-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWE~YHAPO~HAR OPrAHM3AL&lfl fIO CTAH~APTM3AL(MM.ORGANISATlON INTERNATIONALE DE NORMALISATION
- Code de dimensions pour voitures particulières
Véhicules routiers

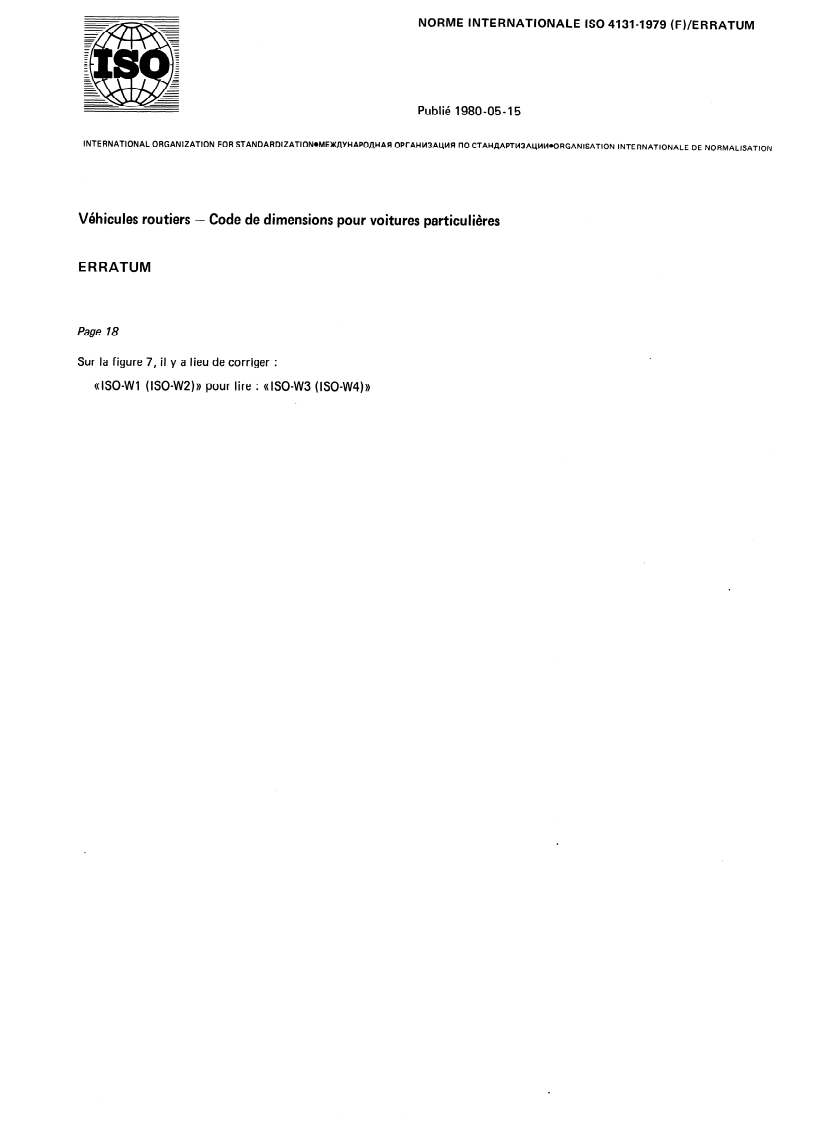

ERRATUM
Page 78
Sur la figure 7, il y a lieu de corriger :
NISO-WI (ISO-W2)» pour lire : «KO-W3 (BO-W4)))
---------------------- Page: 1 ----------------------

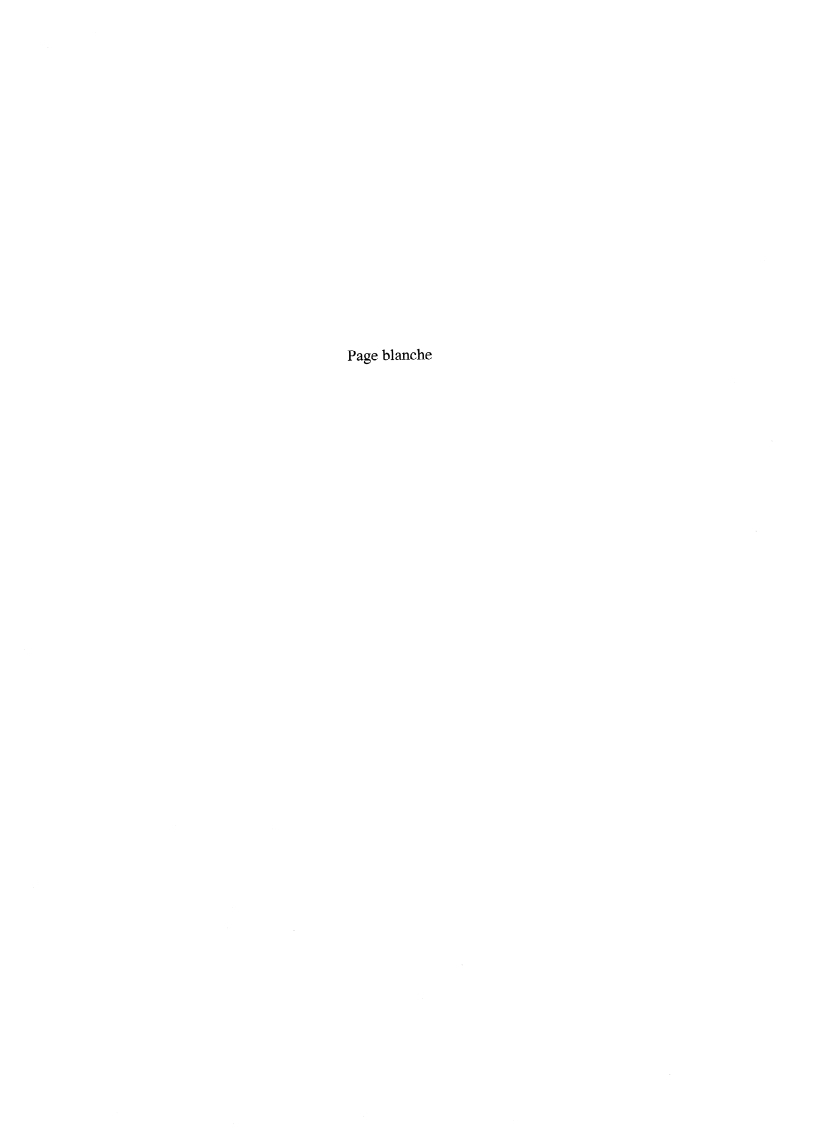

Page blanche
---------------------- Page: 2 ----------------------

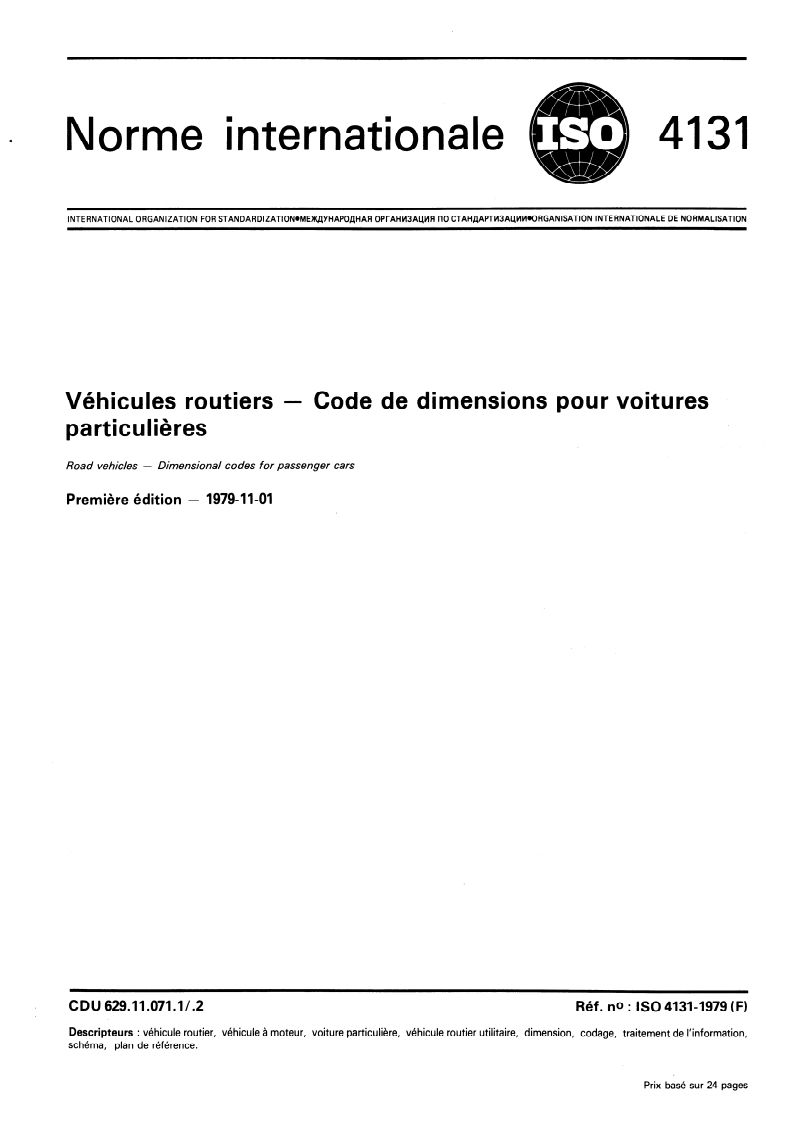

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATIONWlE~YHAPO~HAR OPrAHM3A~Mfl l-l0 CTAH~APTbl3ALWl@ORGANISATION INTERNATIONALE DE NORMALISATION
- Code de dimensions pour voitures
Véhicules routiers
particulières
- Dimensional codes for passenger cars
Road vehicles
Première édition - 1979-11-01
Réf. no : ISO 4131-1979 (F)
CDU 629.11.071.1/.2
Descripteurs : véhicule routier, véhicule à moteur, voiture particulière, véhicule routier utilitaire, dimension, codage, traitement de l’information,
schéma, plan de référence.
Prix basé sur 24 pages
---------------------- Page: 3 ----------------------

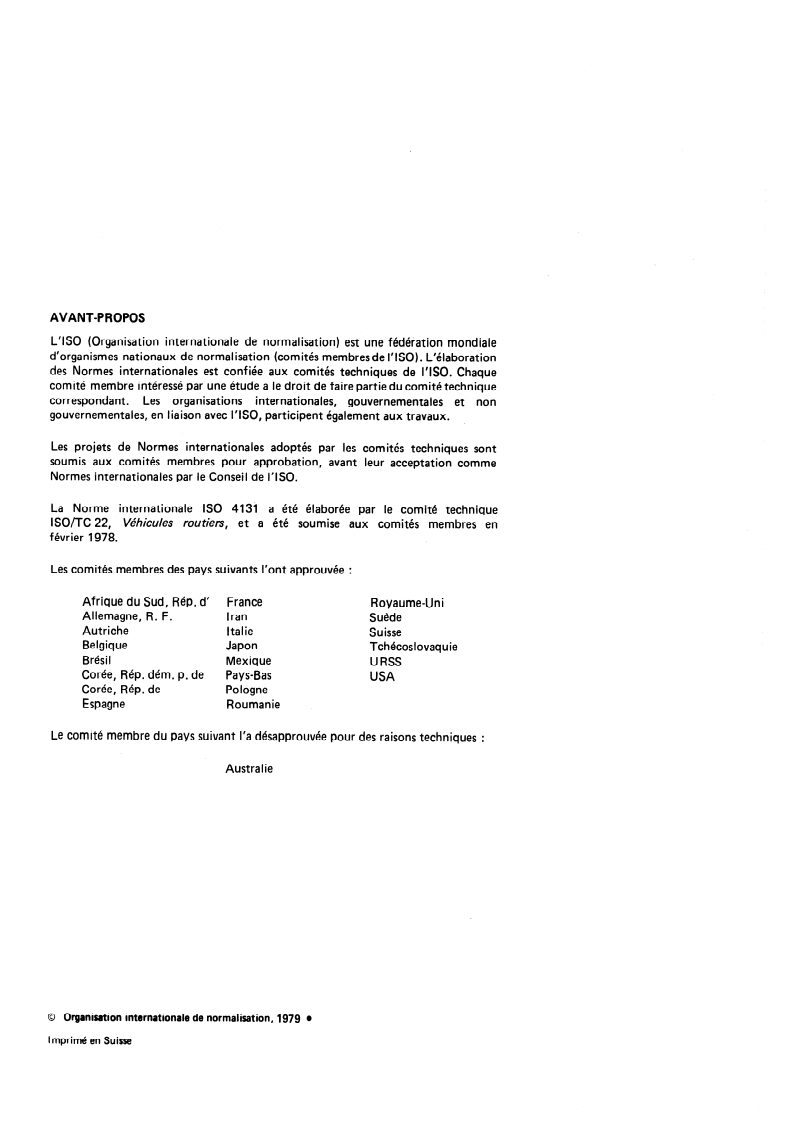

L’ISO (Organisation internationale de normalisation) est une fédération mondiale
