ISO 6218:2019

Inland navigation vessels — Manually- and power-operated coupling devices for rope connections of pushing units and coupled vessels — Safety requirements and main dimensions

This document specifies dimensions and safety requirements for manually operated and power-operated coupling devices used for assembling inland navigation vessels as push tows or for coupling vessels alongside by means of rope connections. The coupling device secures the stable positioning of the coupled vessels. Safety requirements to protect operators from accidents during the creation, operation, and separation of the rope connections of push tows and vessels coupled alongside are specified in this document. It also gives rules for designation and testing.

Bateaux de navigation intérieure — Treuils d'accouplement manoeuvrés à la main ou motorisés pour les liaisons de câbles des convois poussés et les formations à couple — Exigences de sécurité et dimensions principales

Le présent document spécifie les dimensions et les exigences de sécurité pour les treuils d'accouplement manœuvrés à la main ou motorisés utilisés pour assembler des bateaux de navigation intérieure sous forme de convois poussés ou de formations à couple longitudinales au moyen de liaisons de câbles. Le treuil d'accouplement permet de maintenir de façon stable le positionnement des bateaux accouplés. Des exigences de sécurité ont été incluses dans le présent document afin de protéger les opérateurs des accidents pendant la mise en œuvre, l'utilisation et la séparation des liaisons formées avec des câbles pour les convois poussés et les formations à couple longitudinales. Le présent document fournit également des règles applicables à la désignation et aux essais.

General Information

• Status: Published
• Publication Date: 06-Aug-2019
• ICS: 47.060 - Inland navigation vessels
• Technical Committee: ISO/TC 8/SC 7 - Inland navigation vessels
• Drafting Committee: ISO/TC 8/SC 7 - Inland navigation vessels
• Current Stage: 6060 - International Standard published
• Due Date: 13-Apr-2021
• Completion Date: 07-Aug-2019

Relations

• Consolidates: ISO 15213-1:2023 - Microbiology of the food chain — Horizontal method for the detection and enumeration of Clostridium spp. — Part 1: Enumeration of sulfite-reducing Clostridium spp. by colony-count technique
• Effective Date: 06-Jun-2022
• Revises: ISO 6218:2015 - Inland navigation vessels — Manually- and power-operated coupling devices for pushing units and coupled vessels — Safety requirements and main dimensions
• Effective Date: 21-Apr-2018

Standards Content (Sample)

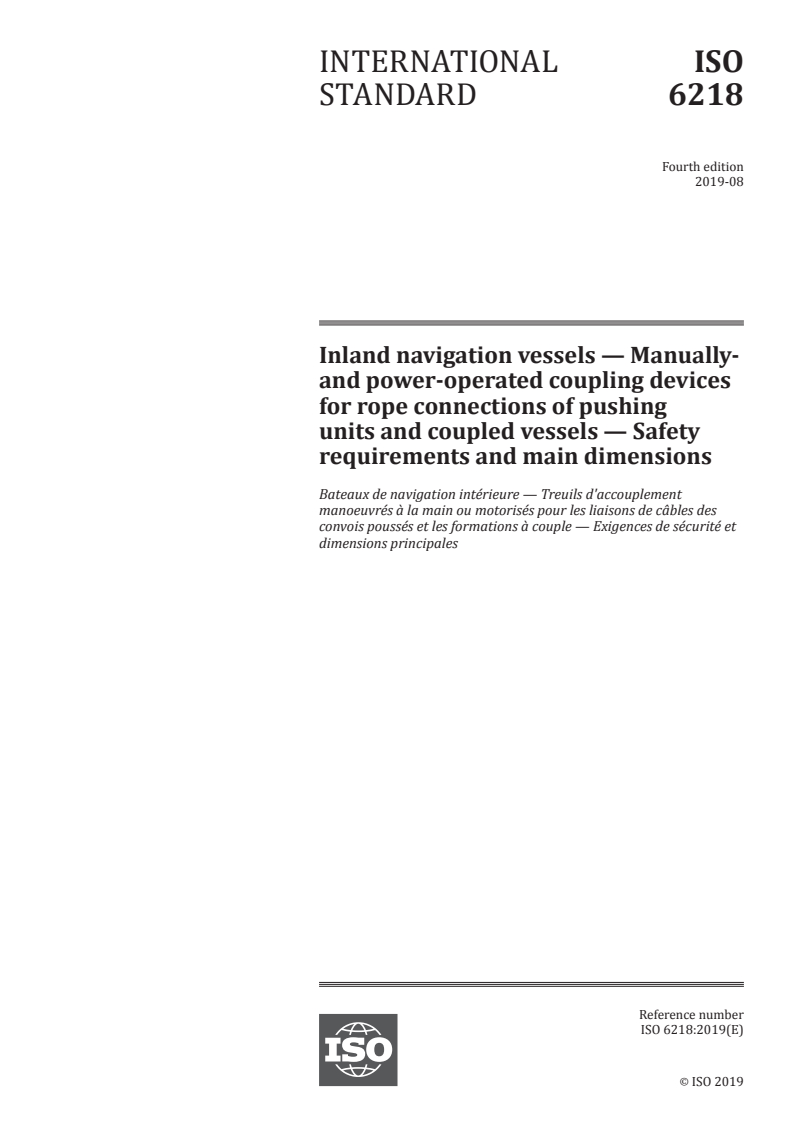

INTERNATIONAL ISO
STANDARD 6218
Fourth edition
2019-08
Inland navigation vessels — Manually-
and power-operated coupling devices
for rope connections of pushing
units and coupled vessels — Safety
requirements and main dimensions
Bateaux de navigation intérieure — Treuils d'accouplement
manoeuvrés à la main ou motorisés pour les liaisons de câbles des
convois poussés et les formations à couple — Exigences de sécurité et
dimensions principales
Reference number
ISO 6218:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 6218:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 6218:2019(E)

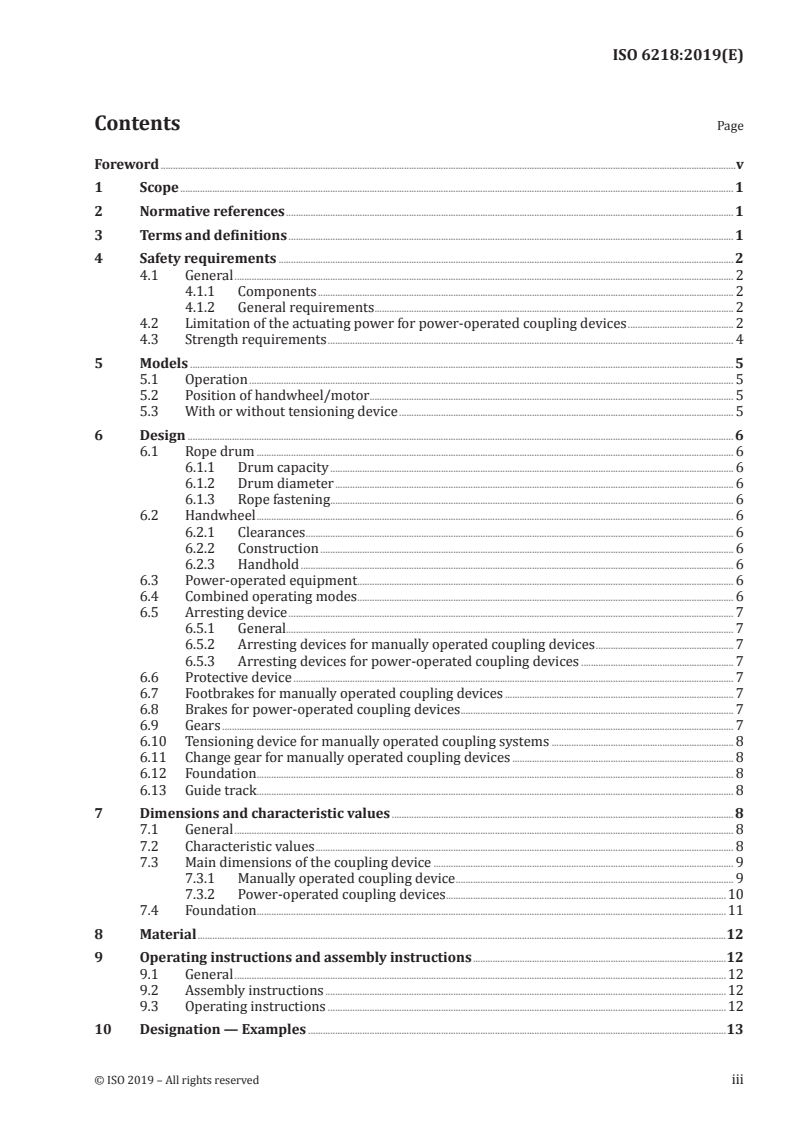

Contents Page
Foreword .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Safety requirements . 2
4.1 General . 2
4.1.1 Components . 2
4.1.2 General requirements . 2
4.2 Limitation of the actuating power for power-operated coupling devices . 2
4.3 Strength requirements . 4
5 Models . 5
5.1 Operation . 5
5.2 Position of handwheel/motor . 5
5.3 With or without tensioning device . 5
6 Design . 6
6.1 Rope drum . 6
6.1.1 Drum capacity . 6
6.1.2 Drum diameter . 6
6.1.3 Rope fastening . . 6
6.2 Handwheel . 6
6.2.1 Clearances . 6
6.2.2 Construction . 6
6.2.3 Handhold . 6
6.3 Power-operated equipment . 6
6.4 Combined operating modes . 6
6.5 Arresting device . 7
6.5.1 General. 7
6.5.2 Arresting devices for manually operated coupling devices . 7
6.5.3 Arresting devices for power-operated coupling devices . 7
6.6 Protective device . 7
6.7 Footbrakes for manually operated coupling devices . 7
6.8 Brakes for power-operated coupling devices . 7
6.9 Gears . 7
6.10 Tensioning device for manually operated coupling systems . 8
6.11 Change gear for manually operated coupling devices . 8
6.12 Foundation . 8
6.13 Guide track. 8
7 Dimensions and characteristic values . 8
7.1 General . 8
7.2 Characteristic values . 8
7.3 Main dimensions of the coupling device . 9
7.3.1 Manually operated coupling device . 9
7.3.2 Power-operated coupling devices .10
7.4 Foundation .11
8 Material .12
9 Operating instructions and assembly instructions .12
9.1 General .12
9.2 Assembly instructions .12
9.3 Operating instructions .12
10 Designation — Examples .13
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 6218:2019(E)

11 Marking .13

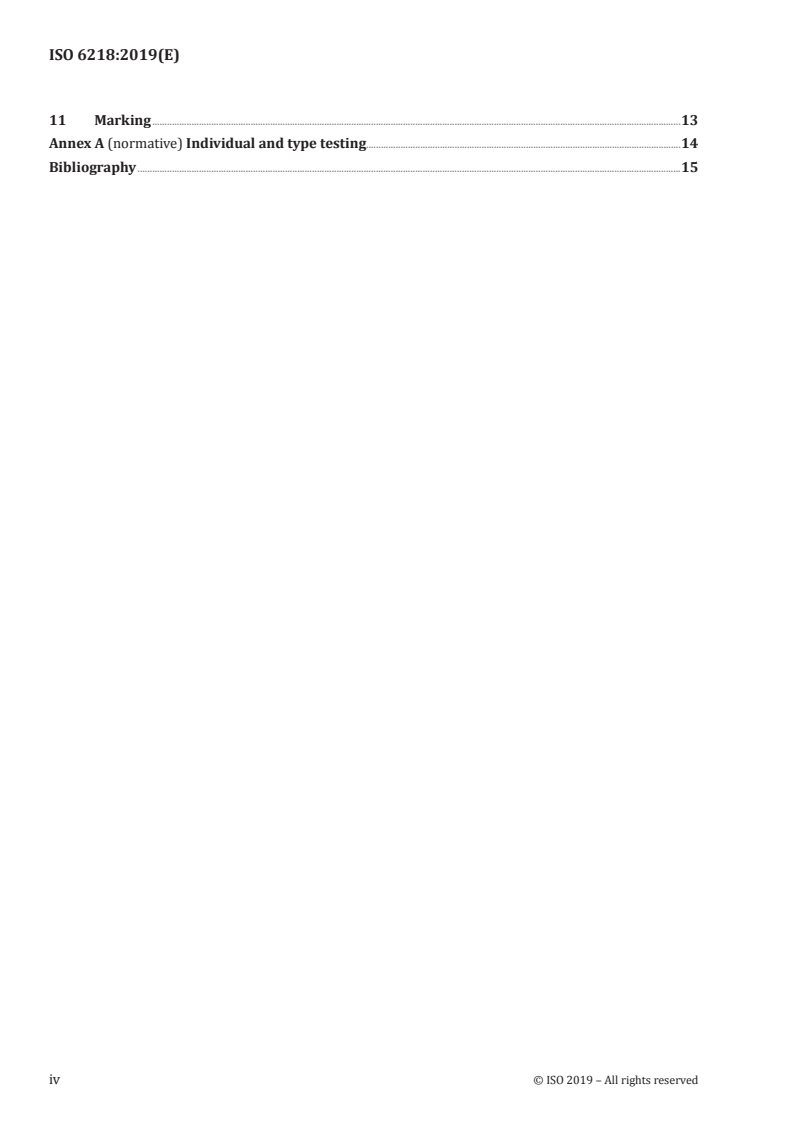

Annex A (normative) Individual and type testing.14
Bibliography .15
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 6218:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 8, Ships and marine technology,
Subcommittee SC 7, Inland navigation vessels.
This fourth edition cancels and replaces the third edition (ISO 6218:2015), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the limitation of the rope speed has been deleted (former Clause 4.3);
— the minimum drum diameter has been changed to be 12 times the maximum rope diameter;
— “wire rope” has been replaced with "rope", because the use of wire- or textile-ropes is not relevant
in this document;
— editorial corrections have been made and the figures have been improved.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2019 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 6218:2019(E)
Inland navigation vessels — Manually- and power-
operated coupling devices for rope connections of pushing
units and coupled vessels — Safety requirements and main
dimensions
1 Scope
This document specifies dimensions and safety requirements for manually operated and power-
operated coupling devices used for assembling inland navigation vessels as push tows or for coupling
vessels alongside by means of rope connections. The coupling device secures the stable positioning of
the coupled vessels.
Safety requirements to protect operators from accidents during the creation, operation, and separation
of the rope connections of push tows and vessels coupled alongside are specified in this document.
It also gives rules for designation and testing.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 2768-1, General tolerances — Part 1: Tolerances for linear and angular dimensions without individual
tolerance indications
ISO 3730, Shipbuilding and marine structures — Mooring winches
ISO 4014, Hexagon head bolts — Product grades A and B
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
manually operated coupling device
device in which a rope is tightened by turning a hand wheel
3.2
power-operated coupling device
device in which a rope is tightened by a power-driven equipment
3.3
tensioning device
ratchet spanner
tool used to increase the tension of the taut rope
© ISO 2019 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 6218:2019(E)

3.4
straining force
force applied to the rope when either a specific tangential force is applied to the hand wheel, or when a
specific force by a power-operated mechanism is applied to the gear
3.5
minimum breaking load
load at which the rope will break at the earliest
4 Safety requirements
4.1 General
4.1.1 Components
Manually operated coupling devices consist of a handwheel, a gear, a rope drum with rope fastening, a
footbrake, an arresting device, and a winch plate, see Figure 1.
Manually operated coupling devices may have the following additional components (not illustrated in
Figure 1):
— a tensioning device;
— a change gear.
Power-operated coupling devices consist of a power unit (e.g. electric motor, hydraulic power pack)
with controls and gearing, a rope drum with rope fastening, an arresting device, and a winch plate, see
Figure 2.
Electrical drives and control equipment shall meet the requirements in ISO 3730.
Accessor
...

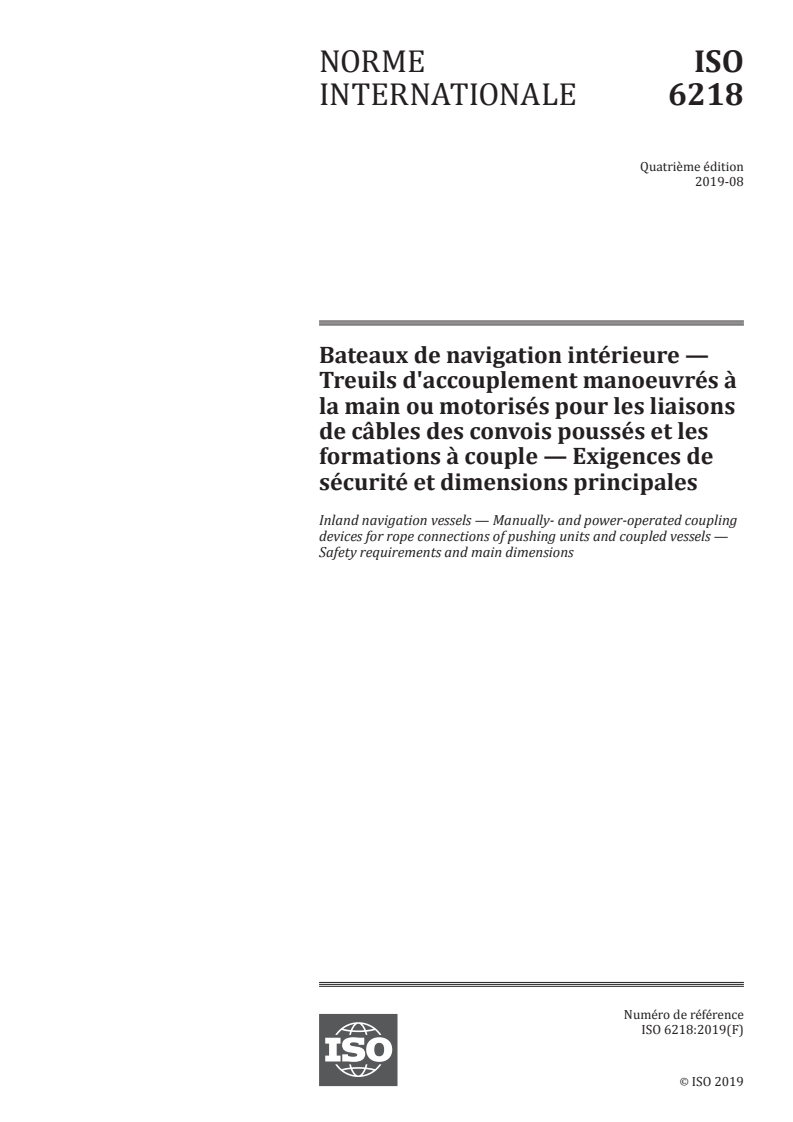

NORME ISO
