Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 2490
Third edition
2007-10-01

Solid (monobloc) gear hobs with tenon
drive or axial keyway, 0,5 to 40 module —
Nominal dimensions
Fraises-mères monoblocs à entraînement par tenon ou par clavette, de
modules 0,5 à 40 — Dimensions nominales




Reference number
ISO 2490:2007(E)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 2490:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2007 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 2490:2007(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Nominal dimensions. 1
Annex A (informative) Multiple thread hobs. 5
Bibliography . 10

© ISO 2007 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 2490:2007(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2490 was prepared by Technical Committee ISO/TC 60, Gears, Subcommittee SC 1, Nomenclature and
wormgearing.
This third edition cancels and replaces the second edition (ISO 2490:1996), of which Tables 1 and 2, Figure 1
and Annex A have been technically revised.

iv © ISO 2007 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 2490:2007(E)

Solid (monobloc) gear hobs with tenon drive or axial keyway,
0,5 to 40 module — Nominal dimensions
1 Scope
This International Standard specifies the nominal dimensions of general-purpose single-start solid (monobloc)
gear hobs with axial keyway or tenon drive of 0,5 to 40 module.
These hobs are intended for the production of gears which conform to ISO 54 and present a 20° pressure
angle in conformity with ISO 53.
NOTE Solid hobs are those made from one solid piece of material, as opposed to hobs which have inserted blades.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 53:1998, Cylindrical gears for general and heavy engineering ― Standard basic rack tooth profile
ISO 54:1996, Cylindrical gears for general engineering and for heavy engineering ― Modules
ISO 240:1994, Milling cutters ― Interchangeability dimensions for cutter arbors or cutter mandrels
ISO 2768-1:1989, General tolerances ― Part 1: Tolerances for linear and angular dimensions without
individual tolerance indications
ISO 2780:1986, Milling cutters with tenon drive ― Interchangeability dimensions with cutter arbors ― Metric
series
3 Nominal dimensions
The nominal dimensions shall be as shown in Figure 1 and given in Tables 1 and 2.
© ISO 2007 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 2490:2007(E)

a)  Hob with axial keyway

b)  Hob with tenon drive
Key
∅D hub diameter (mm)
1
∅D outside diameter (mm)
∅d bore diameter (mm)
L overall length of hob with axial keyway (mm)
L overall length of hob with tenon drive (mm)
0
c minimum hub length (mm)
NOTE Keyway dimensions are specified in ISO 240 and tenonway dimensions are specified in ISO 2780.
Figure 1 — Gear hob dimensions
2 © ISO 2007 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 2490:2007(E)
Table 1 — Nominal dimensions of small-bore-type single-thread gear hobs
Module, m Reference
Hub Outside Bore
Series Typical
Overall Overall Minimum
diameter diameter diameter
number of

b
length length hub length
Type
gashes

a b a a
D D d L L c
1 0
I II mm mm mm mm mm mm
1 0,5 — 24 8 10 — 1 12
— 0,55 24 8 10 — 1 12
0,6 — 24 8 10 — 1 12
— 0,7 24 8 10 — 1 12
— 0,75 24 8 12 — 1 12
0,8 — 24 8 12 — 1 12
— 0,9 24 8 12 — 1 12
1,0 — 24 8 12 — 1 12
2 0,5 — 32 10 20 30 2 12
— 0,55 32 10 20 30 2 12
0,6 — 32 10 20 30 2 12
— 0,7 32 10 20 30 2 12
— 0,75 32 10 20 30 2 12
0,8 — 32 10 20 30 2 12
— 0,9 32 10 20 30 2 12
1,0 — 32 10 20 30 2 12
— 1,125 32 10 20 30 2 12
1,25 — 40 10 25 35 2 10
— 1,375 40 10 25 35 2 10
1,50 — 40 10 25 35 2 10
— 1,75 40 10 30 40 2 10
2,0 — 40 10 30 40 2 10
3 0,5 — 32 13 20 30 2 12
— 0,55 32 13 20 30 2 12
0,6 — 32 13 20 30 2 12
— 0,7 32 13 20 30 2 12
— 0,75 32 13 20 30 2 12
0,8 — 32 13 20 30 2 12
— 0,9 32 13 20 30 2 12
1,0 — 32 13 20 30 2 12
— 1,125 32 13 20 30 2 12
1,25 — 40 13 25 35 2 10
— 1,375 40 13 25 35 2 10
1,5 — 40 13 25 35 2 10
— 1,75 40 13 30 40 2 10
2,0 — 40 13 30 40 2 10
a
Tolerances of outside diameter, D, L and L shall be the “coarse” class as given in ISO 2768-1.
0
b
The type is the segmentation based on the bore diameters.
© ISO 2007 – All rights reserved 3
Diameter at manufacturer's discretion

---------------------- Page: 7 ----------------------
ISO 2490:2007(E)
Table 2 — Nominal dimensions of single-thread gear hobs
Module, m Reference
Hub Outside Bore
Series Typical
Overall Overall Minimum
diameter diameter diameter
number of
length length hub length
gashes

a b a a
D D d
...

SLOVENSKI STANDARD
SIST ISO 2490:2008
01-julij-2008
1DGRPHãþD
SIST ISO 2490:2002
(QRYRMQLRGYDOMQLUH]NDUML]DL]GHODYR]REQLNRYVþHOQLPDOLY]GROåQLPXWRURP
PRGXOLRGPPGRPP,PHQVNHPHUH
Solid (monobloc) gear hobs with tenon drive or axial keyway, 0,5 to 40 module -
Nominal dimensions
Blockwälzfräser für Stirnräder mit Quer- oder Längsnut - Modul 0, 5 bis 40 -
Nennabmessungen
Fraises-mères monoblocs à entraînement par tenon ou par clavette, de modules 0,5 à
40 - Dimensions nominales
Ta slovenski standard je istoveten z: ISO 2490:2007
ICS:
21.200 Gonila Gears
SIST ISO 2490:2008 en,fr
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

INTERNATIONAL ISO
STANDARD 2490
Third edition
2007-10-01

Solid (monobloc) gear hobs with tenon
drive or axial keyway, 0,5 to 40 module —
Nominal dimensions
Fraises-mères monoblocs à entraînement par tenon ou par clavette, de
modules 0,5 à 40 — Dimensions nominales




Reference number
ISO 2490:2007(E)
©
ISO 2007

---------------------- Page: 2 ----------------------

ISO 2490:2007(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2007 – All rights reserved

---------------------- Page: 3 ----------------------

ISO 2490:2007(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Nominal dimensions. 1
Annex A (informative) Multiple thread hobs. 5
Bibliography . 10

© ISO 2007 – All rights reserved iii

---------------------- Page: 4 ----------------------

ISO 2490:2007(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 2490 was prepared by Technical Committee ISO/TC 60, Gears, Subcommittee SC 1, Nomenclature and
wormgearing.
This third edition cancels and replaces the second edition (ISO 2490:1996), of which Tables 1 and 2, Figure 1
and Annex A have been technically revised.

iv © ISO 2007 – All rights reserved

---------------------- Page: 5 ----------------------

INTERNATIONAL STANDARD ISO 2490:2007(E)

Solid (monobloc) gear hobs with tenon drive or axial keyway,
0,5 to 40 module — Nominal dimensions
1 Scope
This International Standard specifies the nominal dimensions of general-purpose single-start solid (monobloc)
gear hobs with axial keyway or tenon drive of 0,5 to 40 module.
These hobs are intended for the production of gears which conform to ISO 54 and present a 20° pressure
angle in conformity with ISO 53.
NOTE Solid hobs are those made from one solid piece of material, as opposed to hobs which have inserted blades.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 53:1998, Cylindrical gears for general and heavy engineering ― Standard basic rack tooth profile
ISO 54:1996, Cylindrical gears for general engineering and for heavy engineering ― Modules
ISO 240:1994, Milling cutters ― Interchangeability dimensions for cutter arbors or cutter mandrels
ISO 2768-1:1989, General tolerances ― Part 1: Tolerances for linear and angular dimensions without
individual tolerance indications
ISO 2780:1986, Milling cutters with tenon drive ― Interchangeability dimensions with cutter arbors ― Metric
series
3 Nominal dimensions
The nominal dimensions shall be as shown in Figure 1 and given in Tables 1 and 2.
© ISO 2007 – All rights reserved 1

---------------------- Page: 6 ----------------------

ISO 2490:2007(E)

a)  Hob with axial keyway

b)  Hob with tenon drive
Key
∅D hub diameter (mm)
1
∅D outside diameter (mm)
∅d bore diameter (mm)
L overall length of hob with axial keyway (mm)
L overall length of hob with tenon drive (mm)
0
c minimum hub length (mm)
NOTE Keyway dimensions are specified in ISO 240 and tenonway dimensions are specified in ISO 2780.
Figure 1 — Gear hob dimensions
2 © ISO 2007 – All rights reserved

---------------------- Page: 7 ----------------------

ISO 2490:2007(E)
Table 1 — Nominal dimensions of small-bore-type single-thread gear hobs
Module, m Reference
Hub Outside Bore
Series Typical
Overall Overall Minimum
diameter diameter diameter
number of

b
length length hub length
Type
gashes

a b a a
D D d L L c
1 0
I II mm mm mm mm mm mm
1 0,5 — 24 8 10 — 1 12
— 0,55 24 8 10 — 1 12
0,6 — 24 8 10 — 1 12
— 0,7 24 8 10 — 1 12
— 0,75 24 8 12 — 1 12
0,8 — 24 8 12 — 1 12
— 0,9 24 8 12 — 1 12
1,0 — 24 8 12 — 1 12
2 0,5 — 32 10 20 30 2 12
— 0,55 32 10 20 30 2 12
0,6 — 32 10 20 30 2 12
— 0,7 32 10 20 30 2 12
— 0,75 32 10 20 30 2 12
0,8 — 32 10 20 30 2 12
— 0,9 32 10 20 30 2 12
1,0 — 32 10 20 30 2 12
— 1,125 32 10 20 30 2 12
1,25 — 40 10 25 35 2 10
— 1,375 40 10 25 35 2 10
1,50 — 40 10 25 35 2 10
— 1,75 40 10 30 40 2 10
2,0 — 40 10 30 40 2 10
3 0,5 — 32 13 20 30 2 12
— 0,55 32 13 20 30 2 12
0,6 — 32 13 20 30 2 12
— 0,7 32 13 20 30 2 12
— 0,75 32 13 20 30 2 12
0,8 — 32 13 20 30 2 12
— 0,9 32 13 20 30 2 12
1,0 — 32 13 20 30 2 12
— 1,125 32 13 20 30 2 12
1,25 — 40 13 25 35 2 10
— 1,375 40 13 25 35 2 10
1,5 — 40 13 25 35 2 10
— 1,75 40 13 30 40 2 10
2,0 — 40 13 30 40 2 10
a
Tolerances of outside diameter, D, L and L shall be the “coarse” class as giv
...

NORME ISO
INTERNATIONALE 2490
Troisième édition
2007-10-01


Fraises-mères monoblocs à entraînement
par tenon ou par clavette, de modules 0,5
à 40 — Dimensions nominales
Solid (monobloc) gear hobs with tenon drive or axial keyway, 0,5 to 40
module — Nominal dimensions




Numéro de référence
ISO 2490:2007(F)
©
ISO 2007

---------------------- Page: 1 ----------------------
ISO 2490:2007(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2007 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 2490:2007(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Dimensions nominales. 1
Annexe A (informative) Fraises-mères à filet multiple . 5
Bibliographie . 10

© ISO 2007 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 2490:2007(F)

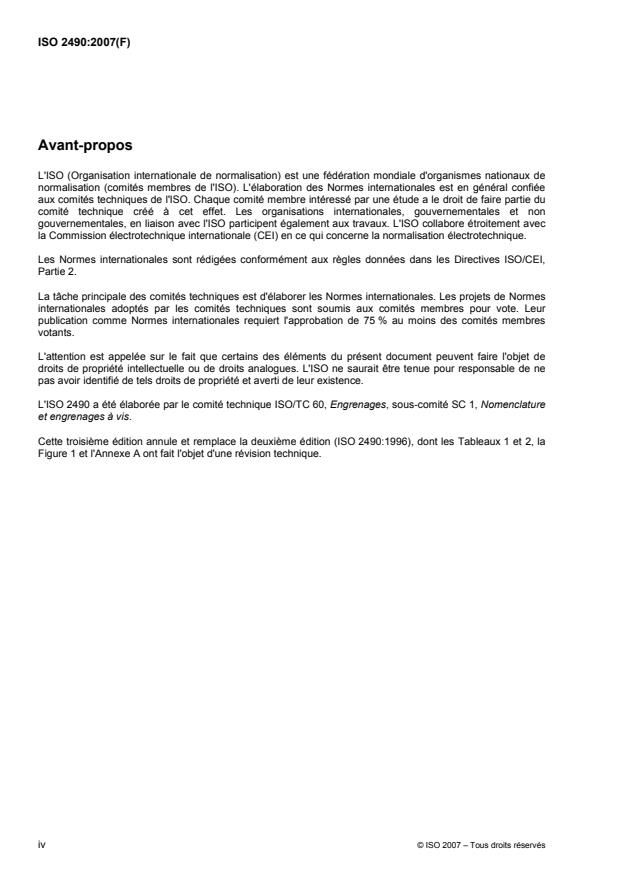

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 2490 a été élaborée par le comité technique ISO/TC 60, Engrenages, sous-comité SC 1, Nomenclature
et engrenages à vis.
Cette troisième édition annule et remplace la deuxième édition (ISO 2490:1996), dont les Tableaux 1 et 2, la
Figure 1 et l'Annexe A ont fait l'objet d'une révision technique.

iv © ISO 2007 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 2490:2007(F)

Fraises-mères monoblocs à entraînement par tenon ou par
clavette, de modules 0,5 à 40 — Dimensions nominales
1 Domaine d'application
La présente Norme internationale spécifie les dimensions nominales des fraises-mères monoblocs à un filet à
entraînement par clavette ou par tenon, pour applications générales, de module 0,5 à 40.
Ces fraises-mères sont destinées au taillage d'engrenages conformes à l'ISO 54 et qui présentent un angle
de 20° conformément à l'ISO 53.
NOTE Les fraises-mères monoblocs sont celles réalisées d'un seul bloc, par opposition aux fraises-mères à lames
rapportées.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 53:1998, Engrenages cylindriques de mécanique générale et de grosse mécanique — Tracé de
référence
ISO 54:1996, Engrenages cylindriques de mécanique générale et de grosse mécanique — Modules
ISO 240:1994, Fraises à métaux — Dimensions d'interchangeabilité avec les arbres porte-fraises ou les
mandrins porte-fraise
ISO 2768-1:1989, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
ISO 2780:1986, Fraises à métaux à entraînement par tenons — Dimensions d'interchangeabilité avec les
mandrins porte-fraise — Série métrique
3 Dimensions nominales
Les dimensions nominales doivent être telles que représentées à la Figure 1 et données dans les Tableaux 1
et 2.
© ISO 2007 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 2490:2007(F)

a)  Fraise-mère à clavette

b)  Fraise-mère à entraînement par tenon
Légende
∅D diamètre de collerette de centrage (mm)
1
∅D diamètre extérieur (mm)
∅d diamètre d'alésage (mm)
L longueur hors tout de fraise-mère à clavette (mm)
L longueur hors tout de fraise-mère par entraînement par tenon (mm)
0
c longueur minimale de collerette de centrage (mm)
NOTE Les dimensions des rainures de clavettes sont spécifiées dans l'ISO 240 et celles des rainures pour tenon
dans l'ISO 2780.
Figure 1 — Dimensions des fraises-mères
2 © ISO 2007 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 2490:2007(F)
Tableau 1 — Dimensions nominales des fraises-mères de petit alésage à filet simple
Module, m Références
Diamètre
Séries Longueur
de la
minimale
Diamètre Diamètre

b Nombre
Type collerette
Longueur Longueur de la
extérieur d'alésage
typique de
de
hors tout hors tout
collerette

goujures
centrage
de
centrage
a b a a
  D D d L L c
1 0
I II mm mm mm mm mm mm
1 0,5 — 24 8 10 — 1 12
— 0,55 24 8 10 — 1 12
0,6 — 24 8 10 — 1 12
— 0,7 24 8 10 — 1 12
— 0,75 24 8 12 — 1 12
0,8 — 24 8 12 — 1 12
— 0,9 24 8 12 — 1 12
1,0 — 24 8 12 — 1 12
2 0,5 — 32 10 20 30 2 12
— 0,55 32 10 20 30 2 12
0,6 — 32 10 20 30 2 12
— 0,7 32 10 20 30 2 12
— 0,75 32 10 20 30 2 12
0,8 — 32 10 20 30 2 12
— 0,9 32 10 20 30 2 12
1,0 — 32 10 20 30 2 12
— 1,125 32 10 20 30 2 12
1,25 — 40 10 25 35 2 10
— 1,375 40 10 25 35 2 10
1,50 — 40 10 25 35 2 10
— 1,75 40 10 30 40 2 10
2,0 — 40 10 30 40 2 10
3 0,5 — 32 13 20 30 2 12
— 0,55 32 13 20 30 2 12
0,6 — 32 13 20 30 2 12
— 0,7 32 13 20 30 2 12
— 0,75 32 13 20 30 2 12
0,8 — 32 13 20 30 2 12
— 0,9 32 13 20 30 2 12
1,0 — 32 13 20 30 2 12
— 1,125 32 13 20 30 2 12
1,25 — 40 13 25 35 2 10
— 1,375 40 13 25 35 2 10
1,5 — 40 13 25 35 2 10
— 1,75 40 13 30 40 2 10
2,0 — 40 13 30 40 2 10
a
Les tolérances du diamètre extérieur, D, de L et L doivent être la classe approximative donnée dans l'ISO 2768-1.
0
b
Le type est la segmentation basée sur les diamètres d'alésage.
© ISO 2007 – Tous droits réservés 3
Diamètre à l'initiative du fabricant

---------------------- Page: 7 ----------------------
ISO 2490:2007(F)
Tableau 2 — Dimensions nominales des fraises-mères à filet simple
Module, m Références
Diamètre
Séries Longueur
de la
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
