ISO 13772:2018
(Main)Forestry machinery — Portable chain-saws — Non-manually actuated chain brake performance
Forestry machinery — Portable chain-saws — Non-manually actuated chain brake performance
ISO 13772:2018 specifies a method for checking the functioning and performance of the non-manually actuated chain brake on an electric or gasoline engine powered, portable hand-held chain-saw.
Matériel forestier — Scies à chaîne portatives — Performance du frein de chaîne automatique
ISO 13772:2018 spécifie la méthode de vérification du fonctionnement et des performances du frein de chaîne automatique d'une scie à chaîne portative, dotée d'un moteur électrique ou à essence, tenue à la main.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13772
Fourth edition
2018-02
Forestry machinery — Portable chain-
saws — Non-manually actuated chain
brake performance
Matériel forestier — Scies à chaîne portatives — Performance du
frein de chaîne automatique
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved

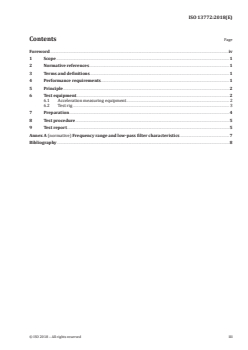

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Performance requirements . 1
5 Principle . 2
6 Test equipment. 2
6.1 Acceleration measuring equipment . 2
6.2 Test rig . 3
7 Preparation . 4
8 Test procedure . 5
9 Test report . 5
Annex A (normative) Frequency range and low-pass filter characteristics .7
Bibliography . 8

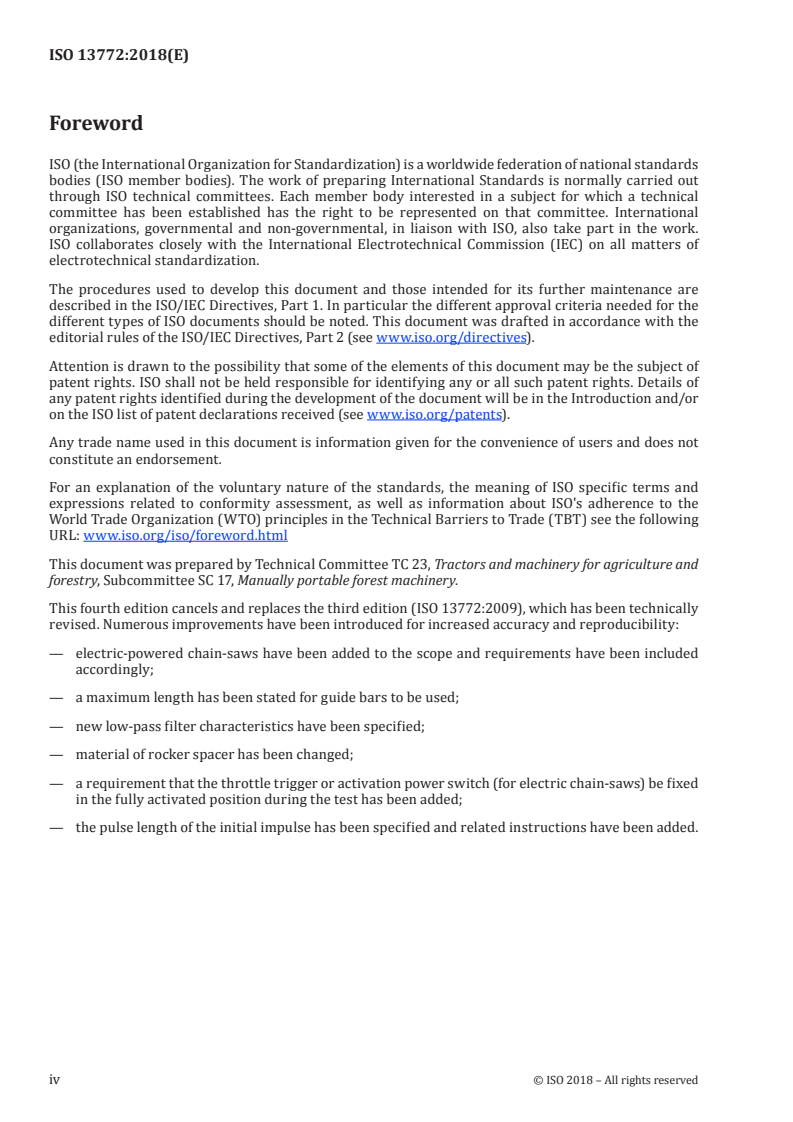

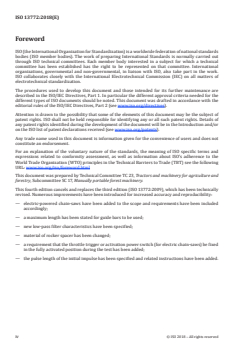

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of the standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/ iso/ foreword .html
This document was prepared by Technical Committee TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 17, Manually portable forest machinery.
This fourth edition cancels and replaces the third edition (ISO 13772:2009), which has been technically
revised. Numerous improvements have been introduced for increased accuracy and reproducibility:
— electric-powered chain-saws have been added to the scope and requirements have been included
accordingly;
— a maximum length has been stated for guide bars to be used;
— new low-pass filter characteristics have been specified;
— material of rocker spacer has been changed;
— a requirement that the throttle trigger or activation power switch (for electric chain-saws) be fixed
in the fully activated position during the test has been added;
— the pulse length of the initial impulse has been specified and related instructions have been added.
iv © ISO 2018 – All rights reserved
INTERNATIONAL STANDARD ISO 13772:2018(E)
Forestry machinery — Portable chain-saws — Non-
manually actuated chain brake performance
1 Scope
This document specifies a method for checking the functioning and performance of the non-manually
actuated chain brake on an electric or gasoline engine powered, portable hand-held chain-saw.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 6531, Machinery for forestry — Portable chain-saws — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6531 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at https:// www .electropedia .org/
— ISO Online browsing platform: available at https:// www .iso .org/ obp
4 Performance requirements
The non-manually actuated chain brake function shall be checked on a new normal production saw
equipped with the shortest and longest guide bars specified in the instruction handbook, but no longer
than 500 mm. Battery-powered chain-saws shall be checked with the lightest and heaviest battery packs.
When tested in accordance with Clause 8, the performance of the actuation function of a non-manually
actuated chain brake is considered acceptable if each of the horizontal and vertical acceleration levels
(a and a ) at which the chain brake actuates is below the appropriate threshold level as shown in
x y
Figure 1 a), b) or c) for different chain-saw types and sizes.
b) Chain-saw for forest service
with ≤ 40 cm engine c) Chain-saw for forest service
a) Chain-saw for tree service,
displacement and with ˃ 40 cm engine
engine and electric-powered
electric-powered displacement
chain-saw
Key
a horizontal acceleration, expressed in m/s
x
a vertical acceleration, expressed in m/s
y
A acceptable
N/A not acceptable
Figure 1 — Threshold acceleration levels for actuation of non-manually actuated chain brakes
5 Principle
The chain-saw shall be mounted on a test rig as shown in Figure 3. The drop mass falls from a defined
height on the rocker and accelerates the chain-saw on the opposite side. The drop height shall be
increased until the actuation of the non-manually actuated chain-brake occurs.
6 Test equipment
6.1 Acceleration measuring equipment
The total mass of the accelerometer(s) shall be as low as possible and shall not, in any case, exceed 50 g,
including the mounting, but excluding the cables.
The signal from the accelerometer(s) shall be processed by a low-pass filter having characteristics in
accordance with Annex A.
Care shall be taken when mounting the accelerometer(s) so that the transfer function is flat up to
300 Hz in both measuring directions. For general considerations concerning accelerometer mounting,
see ISO 5348. The transfer function may be considered flat if an addit
...
