ISO 20599:2024

Manually portable (hand-held) powered lawn and garden equipment and forest machinery - Engine performance and fuel consumption

This document specifies a method for testing the performance and fuel consumption of internal combustion engines used to power manually portable (hand-held) powered lawn and garden equipment and forest machinery, for example, chain-saws, hedge trimmers, brush-cutters, grass-trimmers, pole-mounted pruners, and edgers.

Matériel pour jardins et pelouses et matériel forestier portatifs à main à moteur — Performance du moteur et consommation de carburant

Le présent document spécifie une méthode de vérification de la performance et de la consommation de carburant des moteurs à combustion interne utilisés pour le fonctionnement des matériels pour jardins et pelouses et matériels forestiers portatifs à main à moteur tels que les scies à chaîne, les taille-haies, les débroussailleuses, les coupe-herbes, les perches élagueuses à moteur et les coupe-bordures.

General Information

• Status: Published
• Publication Date: 18-Dec-2024
• ICS: 65.060.70 - Horticultural equipment
• ICS: 65.060.80 - Forestry equipment
• Technical Committee: ISO/TC 23/SC 17 - Manually portable (hand-held) powered lawn and garden equipment and forest machinery
• Drafting Committee: ISO/TC 23/SC 17 - Manually portable (hand-held) powered lawn and garden equipment and forest machinery
• Current Stage: 6060 - International Standard published
• Start Date: 19-Dec-2024
• Due Date: 10-Apr-2025
• Completion Date: 19-Dec-2024

Relations

• Revises: ISO 7293:2021 - Forestry machinery - Portable chain-saws - Engine performance and fuel consumption
• Effective Date: 21-Sep-2024
• Revises: ISO 8893:2021 - Forestry machinery - Portable brush-cutters and grass-trimmers - Engine performance and fuel consumption
• Effective Date: 21-Sep-2024

Overview

ISO 20599:2024 is a crucial international standard established by the International Organization for Standardization (ISO) that defines a precise method for testing engine performance and fuel consumption of manually portable (hand-held) powered lawn and garden equipment and forest machinery. This includes devices like chain-saws, hedge trimmers, brush-cutters, grass-trimmers, pole-mounted pruners, and edgers. The standard provides consistent and reliable procedures to evaluate internal combustion engines powering these tools, ensuring accuracy and comparability across tests.

Key Topics

• Scope and Applicability: Specifies testing methods focused on engine power output and fuel consumption of hand-held garden and forest equipment engines.
• Measurement Accuracy: Details precision requirements including ±2% accuracy for torque, engine speed, and fuel consumption, and ±2 °C for temperature measurements.
• Correction Factors: Defines atmospheric test conditions (temperature between 14.85 °C and 34.85 °C, pressure between 90 kPa and 110 kPa) and provides formulas to correct engine torque, power, and fuel consumption to reference atmospheric conditions, increasing test reliability.
• Testing Conditions: Emphasizes testing equipment with standard production components and stabilized engine temperatures, excluding cutting attachments during tests. Clutch use during testing is optional, and special conditions address engine run-in and fuel quality standards.
• Operating Methods: Describes procedures to measure engine power and fuel consumption curves with throttle fully open, including detailed steps to determine maximum power and torque speeds, and recording data at incremental engine speeds.
• Test Reporting: Specifies the data required in test reports, such as machine specifications, test conditions, fuel characteristics, and detailed performance results including maximum power, torque, engine speeds, and fuel consumption metrics.

Applications

ISO 20599:2024 applies extensively in the manufacturing, testing, and certification of hand-held powered lawn and garden tools and forest machinery. Practical uses include:

• Engine Performance Benchmarking: Manufacturers can validate the power output and efficiency of internal combustion engines under standardized conditions, aiding product development and quality assurance.
• Fuel Efficiency Analysis: Enables accurate measurement and comparison of fuel consumption, promoting improvements in engine designs to reduce emissions and operating costs.
• Regulatory Compliance: Supports adherence to safety and environmental regulations by providing standardized testing frameworks recognized internationally.
• Research and Development: Facilitates R&D efforts focused on engine optimization, alternative fuels, and emission controls for portable power equipment.
• Consumer Information: Provides standardized, transparent performance data useful for informing users about equipment efficiency and operational costs.

Related Standards

ISO 20599:2024 consolidates and replaces earlier standards ISO 7293:2021 and ISO 8893:2021, offering a unified method for engine testing. It references related standards that complement the scope, including:

• ISO 6531: Forestry machinery vocabulary, provides terminology relevant to portable chain-saws.
• ISO 7112: Defines terms for portable brush-cutters and grass-trimmers.
• ISO 10517, ISO 11680-1, ISO 11681-1: Safety requirements and testing methods for hedge trimmers, pole-mounted pruners, and chain-saws.
• ISO 11789 and ISO 11806-1: Safety definitions and testing for powered edgers, brush-cutters, and grass-trimmers.
• ISO 5163 and ISO 5164: Methods for determining knocking characteristics of motor and aviation fuels, relevant to fuel quality in testing.

These interconnected standards ensure comprehensive testing, safety, and performance evaluation of handheld powered equipment and engines.

---

Keywords: ISO 20599:2024, hand-held powered equipment, engine performance testing, fuel consumption measurement, lawn and garden machinery, forest machinery standards, portable power tools, internal combustion engines, fuel efficiency standards, equipment testing method.

Standards Content (Sample)

International
Standard
ISO 20599
First edition
Manually portable (hand-held)
2024-12
powered lawn and garden
equipment and forest machinery —
Engine performance and fuel
consumption
Matériel pour jardins et pelouses et matériel forestier portatifs à
main à moteur — Performance du moteur et consommation de
carburant
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Accuracy of measurements . 2
5 Correction factors . 2
5.1 General .2
5.2 Test atmospheric conditions .3
5.3 Determination of correction factor α .3
6 Conditions of measurement . 3
7 Operating method . . 4
7.1 General .4
7.2 Procedure .4
7.2.1 General .4
7.2.2 Determination of the maximum power speed and maximum torque speeds .4
7.2.3 Determination of the power and fuel consumption curves .5
8 Test report . 5

iii

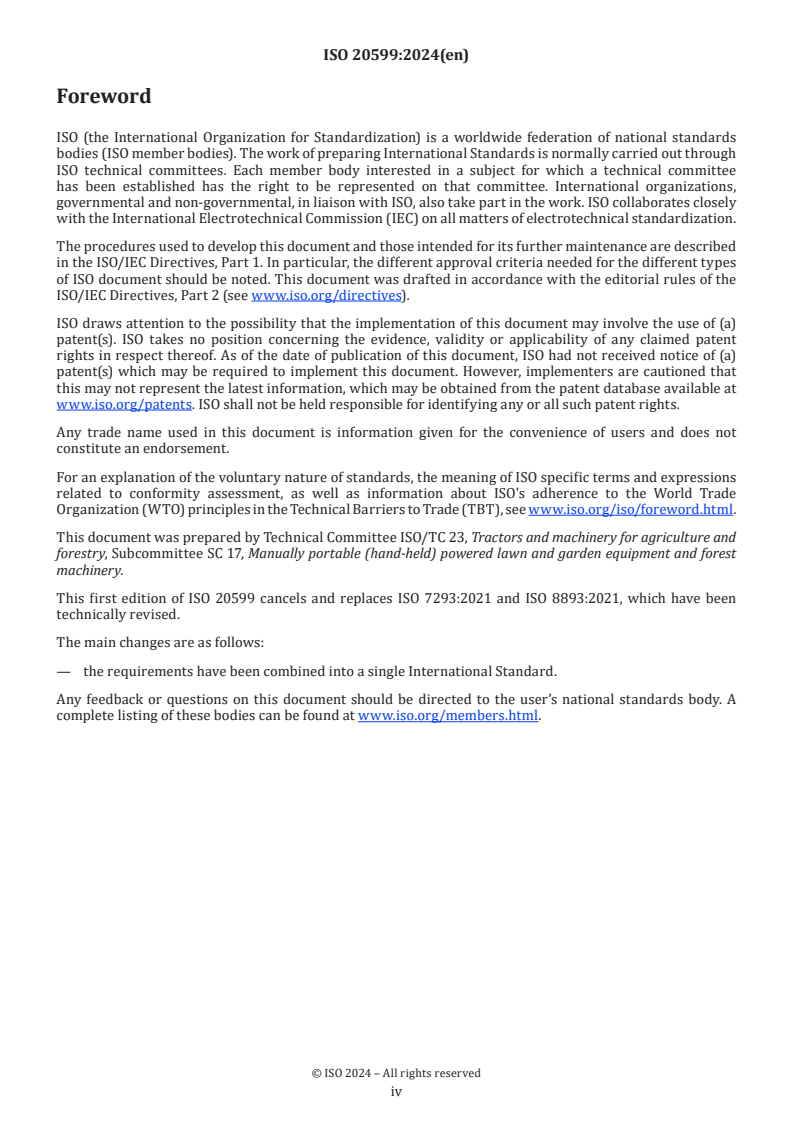

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and machinery for agriculture and
forestry, Subcommittee SC 17, Manually portable (hand-held) powered lawn and garden equipment and forest
machinery.
This first edition of ISO 20599 cancels and replaces ISO 7293:2021 and ISO 8893:2021, which have been
technically revised.
The main changes are as follows:
— the requirements have been combined into a single International Standard.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 20599:2024(en)
Manually portable (hand-held) powered lawn and garden
equipment and forest machinery — Engine performance and
fuel consumption
1 Scope
This document specifies a method for testing the performance and fuel consumption of internal combustion
engines used to power manually portable (hand-held) powered lawn and garden equipment and forest
machinery, for example, chain-saws, hedge trimmers, brush-cutters, grass-trimmers, pole-mounted pruners,
and edgers.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 6531, Machinery for forestry — Portable chain-saws — Vocabulary
ISO 7112, Machinery for forestry — Portable brush-cutters and grass-trimmers — Vocabulary
ISO 5163, Petroleum products — Determination of knock characteristics of motor and aviation fuels —
Motor method
ISO 5164, Petroleum products — Determination of knock characteristics of motor fuels — Research method
ISO 10517, Powered hand-held hedge trimmers — Safety
ISO 11680-1, Machinery for forestry — Safety requirements and testing for pole-mounted powered pruners —
Part 1: Machines fitted with an integral combustion engine
ISO 11681-1, Machinery for forestry — Portable chain-saw safety requirements and testing — Part 1: Chain-
saws for forest service
ISO 11789, Powered edgers with rigid cutting means — Definitions, safety requirements and test procedures
ISO 11806-1, Agricultural and forestry machinery — Safety requirements and testing for portable, hand-held,
powered brush-cutters and grass-trimmers — Part 1: Machines fitted with an integral combustion engine
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6531, ISO 7112, ISO 10517,
ISO 11680-1, ISO 11681-1, ISO 11789 and ISO 11806-1 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/

4 Accuracy of measurements
The following accuracy of measurements apply:
a) Torque: ±2 % of measured torque. The torque measuring system shall be calibrated to take friction
losses into account.
b) Engine speed: ±2 % of measured speed.
c) Fuel consumption: ±2 % of measured consumption.
d) Fuel temperature: ±2 °C.
e) Engine inlet air temperature: ±2 °C.
f) Barometric pressure: ±100
...

Norme
internationale
ISO 20599
Première édition
Matériel pour jardins et pelouses et
2024-12
matériel forestier portatifs à main à
moteur — Performance du moteur
et consommation de carburant
Manually portable (hand-held) powered lawn and garden
equipment and forest machinery — Engine performance and fuel
consumption
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exactitude des mesures . 2
5 Coefficients de correction . 2
5.1 Généralités .2
5.2 Conditions atmosphériques d’essai .3
5.3 Détermination du coefficient de correction α .3
6 Conditions de mesurage . 3
7 Méthode de fonctionnement . 4
7.1 Généralités .4
7.2 Mode opératoire .4
7.2.1 Généralités .4
7.2.2 Détermination de la vitesse à la puissance maximale et aux vitesses maximales
de couple .4
7.2.3 Détermination de la courbe de puissance et de la courbe de consommation de
carburant.5
8 Rapport d’essai . 5

iii

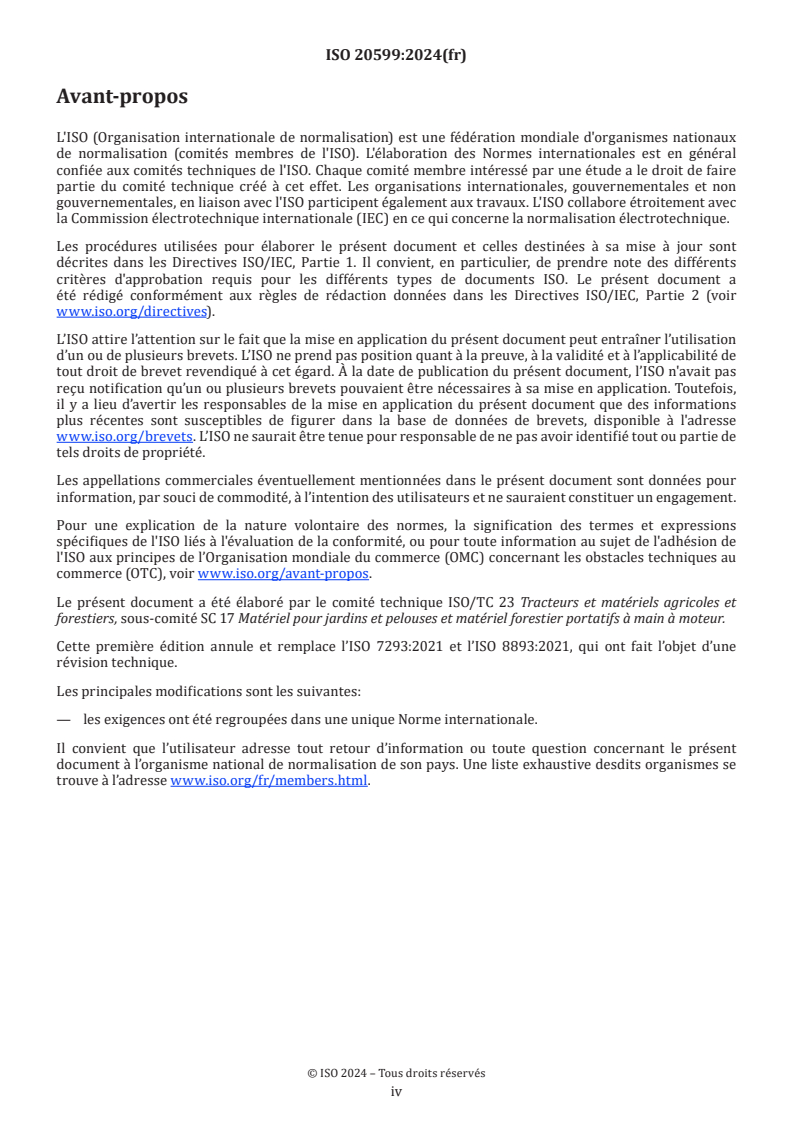

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 23 Tracteurs et matériels agricoles et
forestiers, sous-comité SC 17 Matériel pour jardins et pelouses et matériel forestier portatifs à main à moteur.
Cette première édition annule et remplace l’ISO 7293:2021 et l’ISO 8893:2021, qui ont fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les exigences ont été regroupées dans une unique Norme internationale.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 20599:2024(fr)
Matériel pour jardins et pelouses et matériel forestier
portatifs à main à moteur — Performance du moteur et
consommation de carburant
1 Domaine d’application
Le présent document spécifie une méthode de vérification de la performance et de la consommation de
carburant des moteurs à combustion interne utilisés pour le fonctionnement des matériels pour jardins
et pelouses et matériels forestiers portatifs à main à moteur tels que les scies à chaîne, les taille-haies, les
débroussailleuses, les coupe-herbes, les perches élagueuses à moteur et les coupe-bordures.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 6531, Matériel forestier — Scies à chaîne portatives — Vocabulaire
ISO 7112, Matériel forestier — Débroussailleuses et coupe-herbe portatifs — Vocabulaire
ISO 5163, Produits pétroliers — Détermination des caractéristiques antidétonantes des carburants pour
moteurs automobiles et aviation — Méthode moteur
ISO 5164, Produits pétroliers — Détermination des caractéristiques antidétonantes des carburants pour
moteurs — Méthode de recherche
ISO 10517, Taille-haies portatifs à moteur — Sécurité
ISO 11680-1, Matériel forestier — Exigences de sécurité et essais pour les perches élagueuses à moteur — Partie
1: Machines équipées d'un moteur à combustion interne intégré
ISO 11681-1, Matériel forestier — Exigences de sécurité et essais des scies à chaîne portatives — Partie 1: Scies
à chaîne pour travaux forestiers
ISO 11789, Coupe-bordures à moteur avec organe de coupe rigide — Définitions, exigences de sécurité et modes
opératoires d'essai
ISO 11806-1, Matériel agricole et forestier — Exigences de sécurité et essais pour débroussailleuses et coupe-
herbe portatifs à moteur — Partie 1: Machines équipées d'un moteur à combustion interne intégré
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 6531, l’ISO 7112, l’ISO 10517,
l’ISO 11680-1, l’ISO 11681-1, l’ISO 11789 et de l’ISO 11806-1 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/

4 Exactitude des mesures
Les mesures suivantes s’appliquent:
a) Couple: ±2 % du couple mesuré. Le système de mesure du couple doit être étalonné pour tenir compte
des pertes par frottement.
b) Vitesse du moteur: ±2 % de la vitesse mesurée.
c) Consommation de carburant: ±2 % de la consommation mesurée.
d) Température du carburant: ±2 °C.
e) Température d’air d’admission du moteur: ±2 °C.
f) Pression barométrique: ±100 Pa.
5 Coefficients de correction
5.1 Généralités
Le couple, la puissance et la consommation de carburant d'un moteur varient en fonction de la température
et de la pression ambiantes. Pour tenir compte des écarts entre les essais, cet article prescrit les conditions
atmosphériques admissibles pour les essais et établit un coefficient de correction. Ce coefficient de correction
permet de corréler les conditions atmosphériques d'essai aux conditions atmosphériques de référence. Les
conditions atmosphériques de l'essai sont spécifiées au 5.2. Les conditions atmosphériques de référence et le
calcul du coefficient de correction sont spécifiés au 5.3.
Le couple corrigé peut être calculé à l’aide de la Formule (1):
T = αT (1)
o
où
α est le coefficient de correction;
T est le couple corrigé (c’est-à-
...
