Standards Content (sample)

International Standard

INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.MEXAYHAPOAHAR OPrAHM3ALWlR l-IO CTAHAAPT~3AL&IM~RGANlSATlON INTERNATIONALE DE NORMALISATION

Road vehicles - Commercial vehicles - Clearance
envelope for power take-offs (PTO)

VfShicules routiers - Whicules utilitaires - Volumes de dhgagement de montage pour prises de puissance

First edition - 1985-03-15
-----
Ref. No. IS0 7706-1985 (E)
UDC 629.11.013 : 629.114.4
Descriptors : road vehicles, commercial road vehicles, power takeoff.
Price based on 3 pages
---------------------- Page: 1 ----------------------

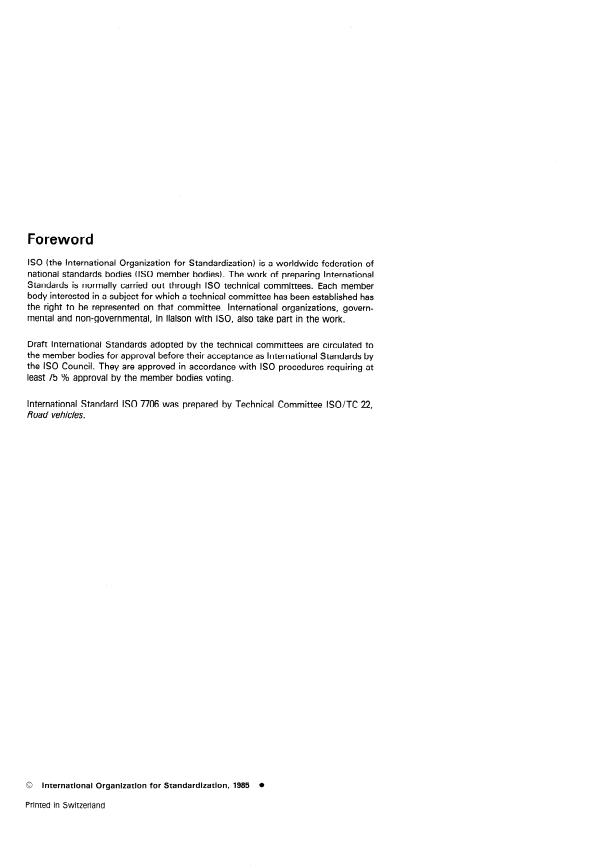

Foreword

IS0 (the International Organization for Standardization) is a worldwide federation of

national standards bodies (IS0 member bodies). The work of preparing International

Standards is normally carried out through IS0 technical committees. Each member

body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, govern-

mental and non-governmental, in liaison with ISO, also take part in the work.

Draft International Standards adopted by the technical committees are circulated to

the member bodies for approval before their acceptance as International Standards by

the IS0 Council. They are approved in accordance with IS0 procedures requiring at

least 75 % approval by the member bodies voting.
International Standard IS0 7706 was prepared by Technical Committee ISO/TC 22,
Road vehicles.
0 International Organization for Standardization, 1985
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 77064985 (E)
Road vehicles - Commercial vehicles - Clearance
envelope for power take-offs (PTO)
0 Introduction 2 Reference

It should be appeciated that the requirements of this Inter- IS0 7804, Road vehicles - Commercial vehicles - Side open-

national Standard did not necessarily reflect current practice at ings for truck power take-offs. l)

the time of its preparation, but it is recommended that, in the
interest of interchangeability for the future, its provisions
3 General
should be adopted for new designs.

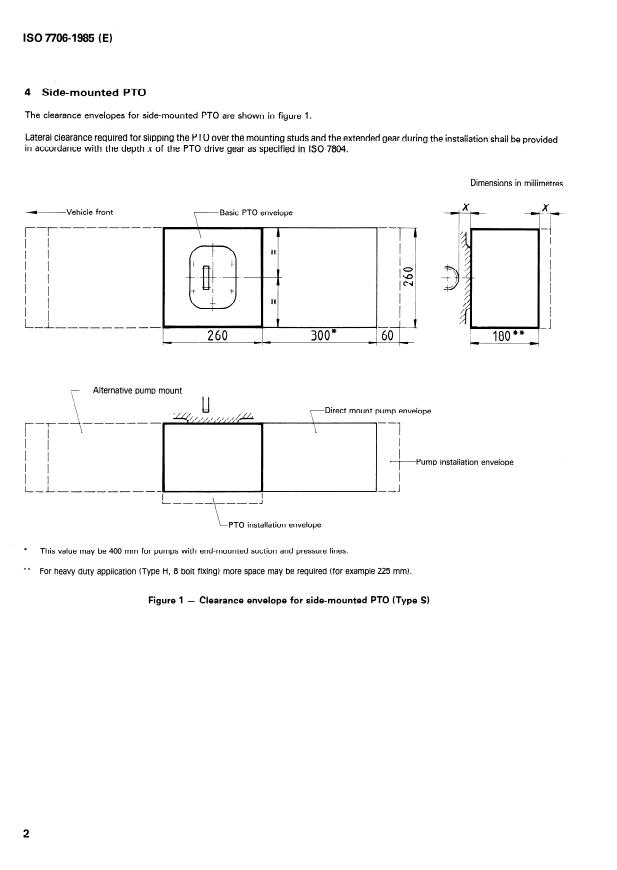

3.1 Two clearance envelopes are specified :
The ciearance envelope which is specified should meet most re-
- Type S: clearance envelopes for side-mounted PTO
quirements, but if, for any reason, they are not suitable, the
vehicle manufacturer and the PTO manufacturer will have to
- Type Z: clearance envelopes for rear-mounted PTO
find an aiternative solution which is accepta
...

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDlZATIONoMEXjJYHAPO~HAR OPrAHMSALWlR fl0 CTAH~APTH3ALWlM~ORGANISATION INTERNATIONALE DE NORMALISATION

Véhicules routiers - Véhicules utilitaires - Volumes
de dégagement de montage pour prises de puissance

Road vehicles - Commercial vehicles - Clearance envelope for power take-offs (PTO)

Première édition - 1985-03-15
CDU 629.11.013 : 629.114.4 Réf. no : ISO 7706-1985 (F)

Descripteurs : véhicuie routier, véhicule routier utilitaire, prise de mouvement.

Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

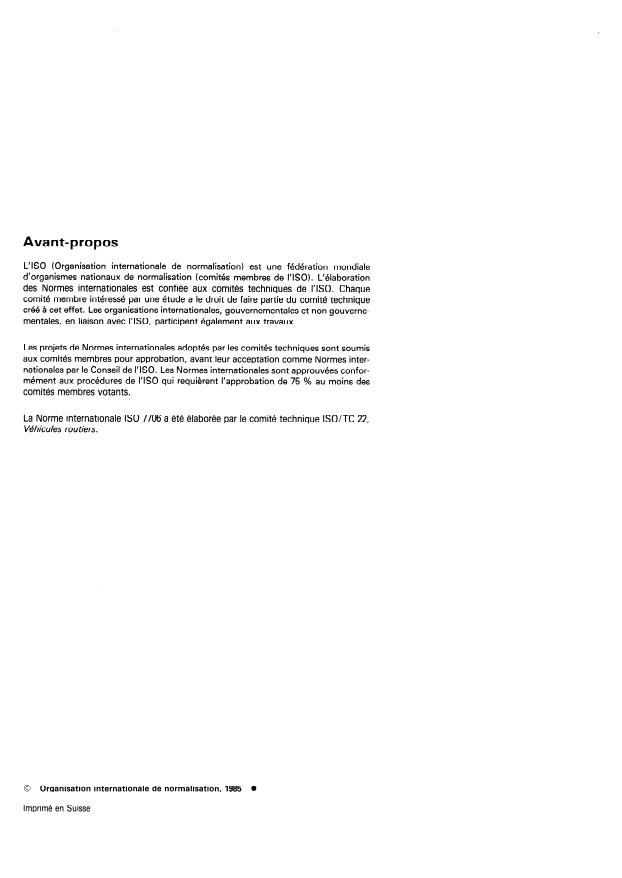

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-

nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-

mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.

La Norme internationale ISO 7706 a été élaborée par le comité technique ISO/TC 22,

Véhicules routiers.
Organisation internationale de normalisation, 1985
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 77064985 (FI
NORME INTERNATIONALE
Véhicules routiers - Véhicules utilitaires - Volumes
de dégagement de montage pour prises de puissance
0 Introduction
3 Généralités
Dans ses exigences, la présente Norme internationale ne reflète

pas nécessairement la pratique courante au moment de son éla- 3.1 Deux volumes de dégagement de montage sont spéci-

fiés :
boration, mais il est toutefois recommandé, dans l’intérêt d’une
interchangeabilité future, d’en adopter les modalités pour les
pièces de conception nouvelle.
- Type S: volume de dégagement pour prise de puis-
sance latérale.
Les volumes de dégagement spécifiés devraient répondre à la
plupart des exigences mais si, pour des raisons particuliéres, ils
ne sont pas adéquats, le constructeur de véhicules et le fabri-
- Type Z: volume de dégagement pour prise de puis-
cant de prises de puissance devront trouver une solution de
sance arriére.
rechange acceptable pour eux.

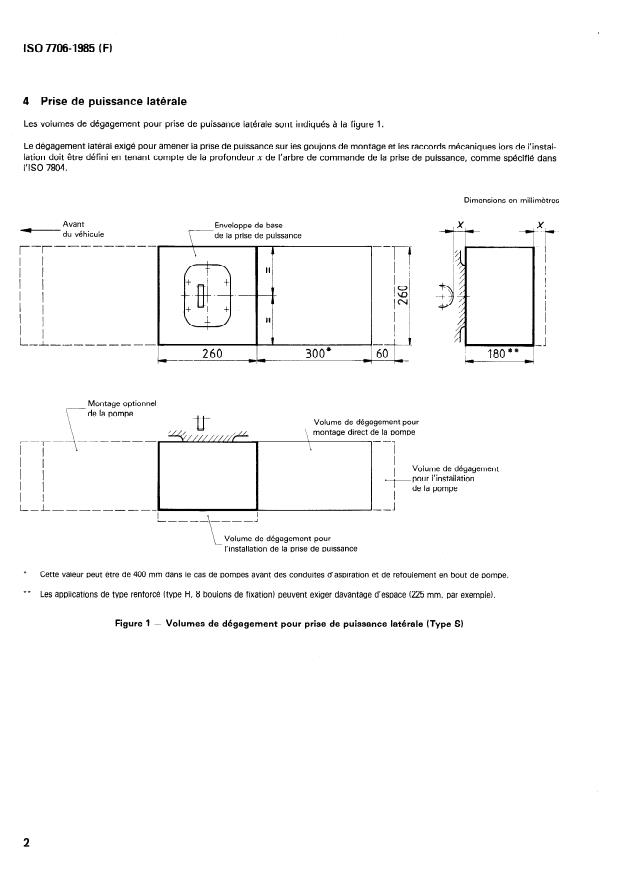

3.2 La figure 1 montre le volume de dégagement de montage
1 Objet et domaine d’application
pour pompe hydraulique montée directement sur la prise de
puissance. Le volume de dégagement indiqué en pointillés
La présente Norme internationale fixe les dimensio
...

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDlZATIONoMEXjJYHAPO~HAR OPrAHMSALWlR fl0 CTAH~APTH3ALWlM~ORGANISATION INTERNATIONALE DE NORMALISATION

Véhicules routiers - Véhicules utilitaires - Volumes
de dégagement de montage pour prises de puissance

Road vehicles - Commercial vehicles - Clearance envelope for power take-offs (PTO)

Première édition - 1985-03-15
CDU 629.11.013 : 629.114.4 Réf. no : ISO 7706-1985 (F)

Descripteurs : véhicuie routier, véhicule routier utilitaire, prise de mouvement.

Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-

nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-

mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.

La Norme internationale ISO 7706 a été élaborée par le comité technique ISO/TC 22,

Véhicules routiers.
Organisation internationale de normalisation, 1985
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 77064985 (FI
NORME INTERNATIONALE
Véhicules routiers - Véhicules utilitaires - Volumes
de dégagement de montage pour prises de puissance
0 Introduction
3 Généralités
Dans ses exigences, la présente Norme internationale ne reflète

pas nécessairement la pratique courante au moment de son éla- 3.1 Deux volumes de dégagement de montage sont spéci-

fiés :
boration, mais il est toutefois recommandé, dans l’intérêt d’une
interchangeabilité future, d’en adopter les modalités pour les
pièces de conception nouvelle.
- Type S: volume de dégagement pour prise de puis-
sance latérale.
Les volumes de dégagement spécifiés devraient répondre à la
plupart des exigences mais si, pour des raisons particuliéres, ils
ne sont pas adéquats, le constructeur de véhicules et le fabri-
- Type Z: volume de dégagement pour prise de puis-
cant de prises de puissance devront trouver une solution de
sance arriére.
rechange acceptable pour eux.
3.2 La figure 1 montre le volume de dégagement de montage
1 Objet et domaine d’application
pour pompe hydraulique montée directement sur la prise de
puissance. Le volume de dégagement indiqué en pointillés
La présente Norme internationale fixe les dimensio
...
