Cranes — Classification — Part 3: Tower cranes

This document provides the classification of tower cranes for construction work as defined in ISO 4306‑3, and gives specific requirements for steel supporting structure, mechanisms, ropes and further components basing on standard service conditions, mainly expressed by the following: — the number of working cycles; — the load spectrum factor; — the average displacements; and — additional values for factors to be used at the structural or mechanical calculation. Tower cranes for construction work are exclusively equipped with a hook as load-handling device. For tower cranes intended to be used for other purposes and/or equipped with other load handling devices, other values according to the specified usage of the tower crane may result.

Appareils de levage à charge suspendue — Classification — Partie 3: Grues à tour

Le présent document spécifie la classification des grues à tour de chantier, telles que définies dans l’ISO 4306‑3, et établit les exigences spécifiques pour les structures porteuses en acier, les mécanismes, les câbles et les autres éléments sur la base des conditions de service type, principalement exprimées par: — le nombre de cycles de travail; — le facteur de spectre de charge; — les déplacements moyens; et — des valeurs supplémentaires pour les facteurs à utiliser lors des calculs structurels ou mécaniques. Les grues à tour de chantier sont exclusivement équipées d'un crochet comme accessoire de levage. Pour les grues à tour destinées à être utilisées à d'autres fins et/ou équipées d'autres accessoires de levage, d'autres valeurs peuvent être obtenues en fonction de l'utilisation spécifiée de la grue à tour.

General Information

Status
Published
Publication Date
11-May-2021
Technical Committee
Current Stage
6060 - International Standard published
Start Date
12-May-2021
Completion Date
12-May-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 4301-3:2021 - Cranes -- Classification
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 4301-3:2021 - Appareils de levage à charge suspendue -- Classification
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 4301-3:Version 30-jan-2021 - Cranes -- Classification
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 4301-3:Version 20-feb-2021 - Appareils de levage a charge suspendue -- Classification
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

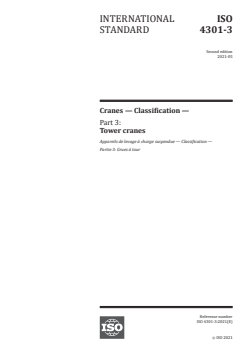

INTERNATIONAL ISO
STANDARD 4301-3
Second edition
2021-05
Cranes — Classification —
Part 3:
Tower cranes
Appareils de levage à charge suspendue — Classification —
Partie 3: Grues à tour
Reference number
ISO 4301-3:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 4301-3:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4301-3:2021(E)

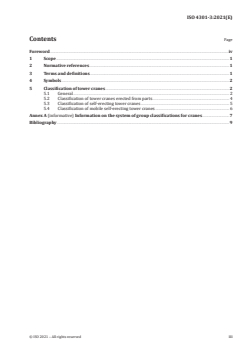

Contents  Page

Foreword ........................................................................................................................................................................................................................................iv

1  Scope ................................................................................................................................................................................................................................. 1

2  Normative references ...................................................................................................................................................................................... 1

3  Terms and definitions ..................................................................................................................................................................................... 1

4  Symbols .......................................................................................................................................................................................................................... 2

5  Classification of tower cranes ................................................................................................................................................................. 2

5.1 General ........................................................................................................................................................................................................... 2

5.2 Classification of tower cranes erected from parts .................................................................................................... 4

5.3 Classification of self-erecting tower cranes ................................................................................................................... 5

5.4 Classification of mobile self-erecting tower cranes ................................................................................................ 6

Annex A (informative) Information on the system of group classifications for cranes ...................................7

Bibliography ................................................................................................................................................................................................................................ 9

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4301-3:2021(E)

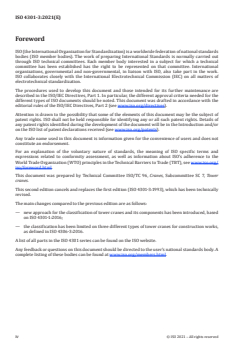

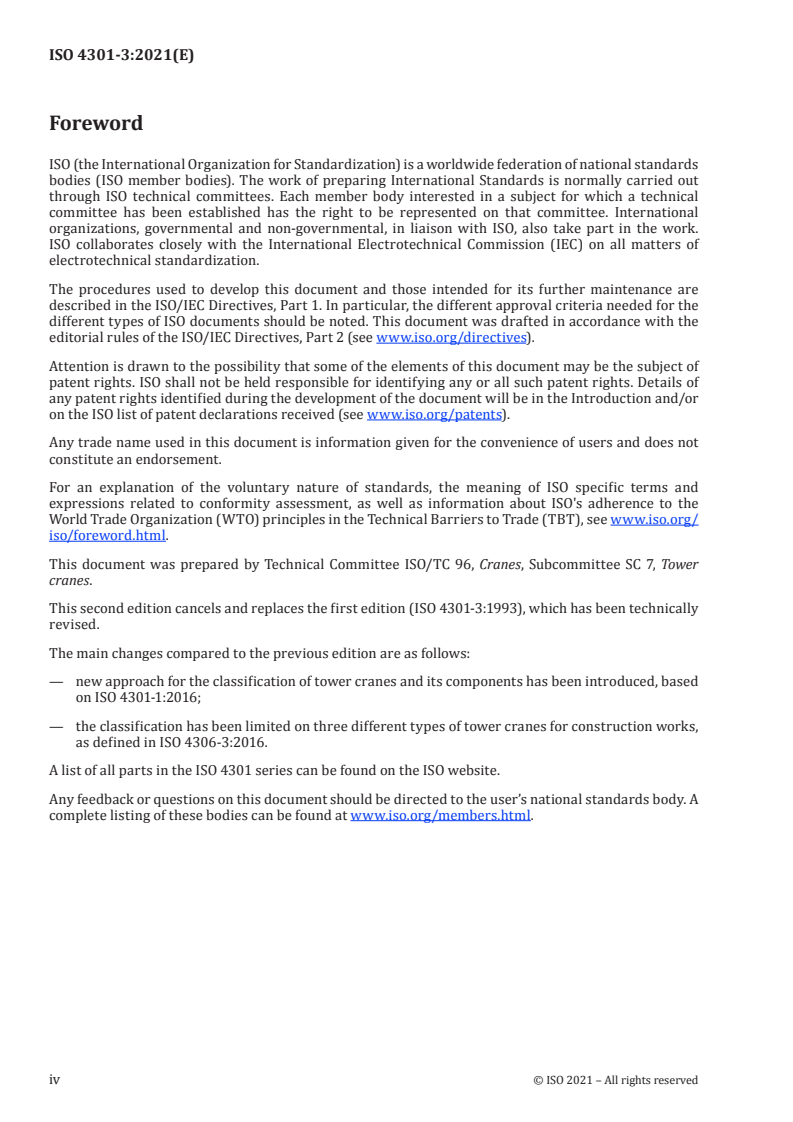

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 7, Tower

cranes.

This second edition cancels and replaces the first edition (ISO 4301-3:1993), which has been technically

revised.
The main changes compared to the previous edition are as follows:

— new approach for the classification of tower cranes and its components has been introduced, based

on ISO 4301-1:2016;

— the classification has been limited on three different types of tower cranes for construction works,

as defined in ISO 4306-3:2016.
A list of all parts in the ISO 4301 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 4301-3:2021(E)
Cranes — Classification —
Part 3:
Tower cranes
1  Scope

This document provides the classification of tower cranes for construction work as defined in

ISO 4306-3, and gives specific requirements for steel supporting structure, mechanisms, ropes and

further components basing on standard service conditions, mainly expressed by the following:

— the number of working cycles;
— the load spectrum factor;
— the average displacements; and

— additional values for factors to be used at the structural or mechanical calculation.

Tower cranes for construction work are exclusively equipped with a hook as load-handling device.

For tower cranes intended to be used for other purposes and/or equipped with other load handling

devices, other values according to the specified usage of the tower crane may result.

2  Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 4301-1:2016, Cranes — Classification — Part 1: General
ISO 4306-3, Cranes — Vocabulary — Part 3: Tower cranes
ISO 20332:2016, Cranes — Proof of competence of steel structures
3  Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4301-1:2016 and ISO 4306-3

apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
© ISO 2021 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 4301-3:2021(E)
4  Symbols

For the purposes of this document, the symbols given in ISO 4301-1:2016, ISO 20332:2016 and Table 1

apply.
Table 1 — Main symbols
Symbol Description
A Classes for group classification of cranes
A Classes for group classification of components and mechanisms
C Total number of working cycles
D Classes for average linear displacements
D Classes for average angular displacements
K Load spectrum factor of crane
K Load effect spectrum factor of component and mechanism
k Stress spectrum factor of detail under consideration
l Number of ropes used during design life of crane
Q Classes Q for group classification of load or stress spectrum factor
S Classes S for group classification of stress history parameter
U Classes U for group classification of total number of working or stress cycles

For unambiguous use of the classes D, the subscript l has been added to indicate all kinds of linear motions.

ISO 4301-1:2016, 6.5.2 and Table 6, apply.

To allow for a general use of the Q-classes for group classification of load and stress spectrum factors the subscript p

used in ISO 4301-1:2016 has been omitted.
5  Classification of tower cranes
5.1 General

According to ISO 4306-3, tower cranes can be divided into three different types based on their general

design:
— tower cranes erected from parts;
— self-erecting tower cranes;
— mobile self-erecting tower cranes.

Even if Tables 2 to 4 show similar or identical classifications today, these crane types should be displayed

separately in order to identify known differences and to allow for taking future findings into account.

Therefore, it is essential to classify the crane type as a whole to specify the intended design life at first.

The classification of the cranes' structural parts, mechanisms, ropes or components is then derived

from this basic assumption considering statistical effects with the usage of those.

In addition, not only the A-class is specified, but also the minimum load spectrum factor (expressed

by the Q-class) together with the corresponding total number of working cycles (expressed by the

U-class) of the crane. These parameters describe the permissible design space and limit the use of a

load spectrum factor deemed too low at the crane design (see Figure 1).

The crane classifications given in Tables 2 to 4 are appropriate for defining the minimum design

requirements for the proof of fatigue strength of tower cranes for construction work and its components

according to the state of the art. How
...

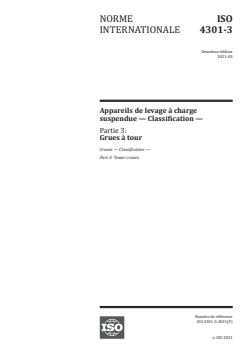

NORME ISO
INTERNATIONALE 4301-3
Deuxième édition
2021-05
Appareils de levage à charge
suspendue — Classification —
Partie 3:
Grues à tour
Cranes — Classification —
Part 3: Tower cranes
Numéro de référence
ISO 4301-3:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 4301-3:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4301-3:2021(F)

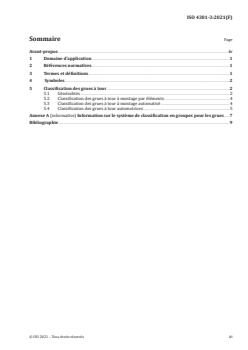

Sommaire  Page

Avant-propos ..............................................................................................................................................................................................................................iv

1  Domaine d'application ................................................................................................................................................................................... 1

2  Références normatives ................................................................................................................................................................................... 1

3  Termes et définitions ....................................................................................................................................................................................... 1

4   Symboles ...................................................................................................................................................................................................................... 2

5  Classification des grues à tour ............................................................................................................................................................... 2

5.1 Généralités .................................................................................................................................................................................................. 2

5.2 Classification des grues à tour à montage par éléments ..................................................................................... 4

5.3 Classification des grues à tour à montage automatisé ......................................................................................... 4

5.4 Classification des grues à tour automotrices ................................................................................................................ 5

Annexe A (informative) Information sur le système de classification en groupes pour les grues .......7

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4301-3:2021(F)

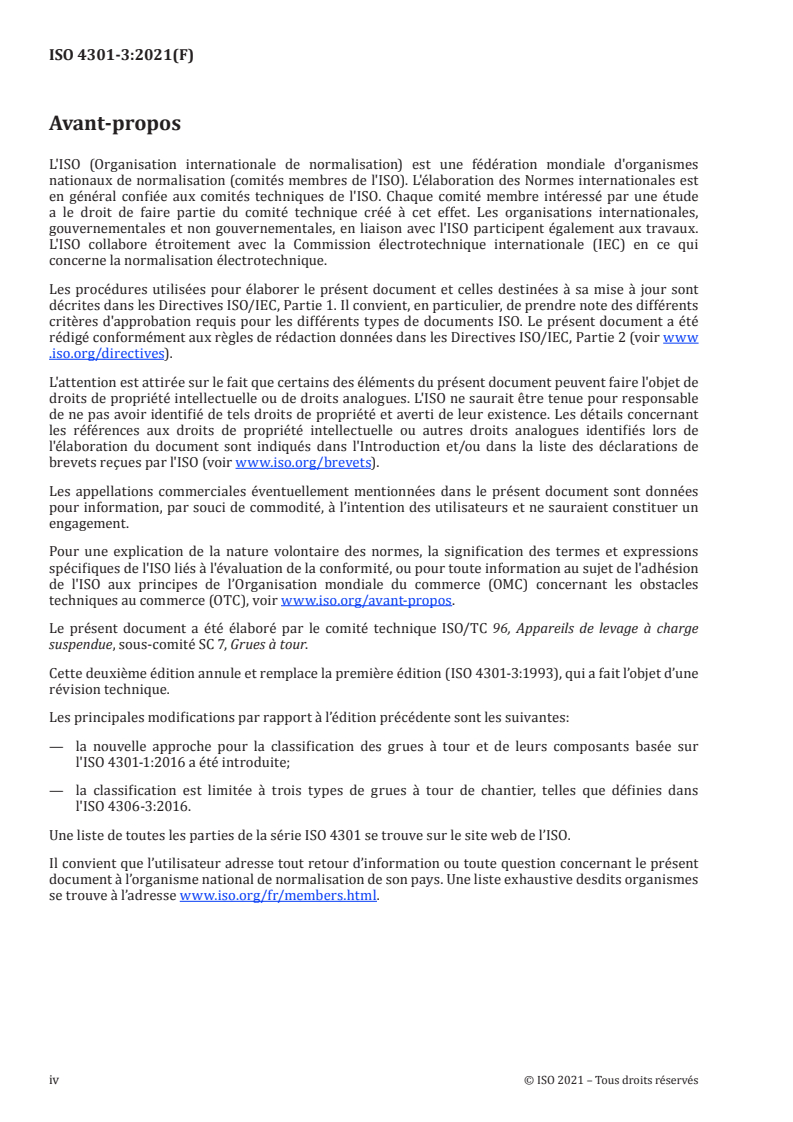

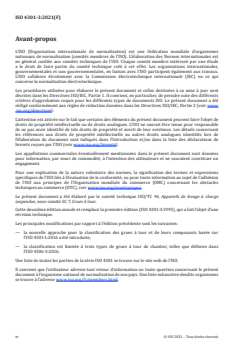

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge

suspendue, sous-comité SC 7, Grues à tour.

Cette deuxième édition annule et remplace la première édition (ISO 4301-3:1993), qui a fait l’objet d’une

révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— la nouvelle approche pour la classification des grues à tour et de leurs composants basée sur

l'ISO 4301-1:2016 a été introduite;

— la classification est limitée à trois types de grues à tour de chantier, telles que définies dans

l'ISO 4306-3:2016.

Une liste de toutes les parties de la série ISO 4301 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 4301-3:2021(F)
Appareils de levage à charge suspendue — Classification —
Partie 3:
Grues à tour
1  Domaine d'application

Le présent document spécifie la classification des grues à tour de chantier, telles que définies dans

l’ISO 4306-3, et établit les exigences spécifiques pour les structures porteuses en acier, les mécanismes,

les câbles et les autres éléments sur la base des conditions de service type, principalement exprimées

par:
— le nombre de cycles de travail;
— le facteur de spectre de charge;
— les déplacements moyens; et

— des valeurs supplémentaires pour les facteurs à utiliser lors des calculs structurels ou mécaniques.

Les grues à tour de chantier sont exclusivement équipées d'un crochet comme accessoire de levage.

Pour les grues à tour destinées à être utilisées à d'autres fins et/ou équipées d'autres accessoires de

levage, d'autres valeurs peuvent être obtenues en fonction de l'utilisation spécifiée de la grue à tour.

2  Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 4301-1:2016, Appareils de levage à charge suspendue — Classification — Partie 1: Généralités

ISO 4306-3, Appareils de levage à charge suspendue — Vocabulaire — Partie 3: Grues à tour

ISO 20332:2016, Appareils de levage à charge suspendue — Vérification d'aptitude des charpentes en acier

3  Termes et définitions

Pour les besoins du présent document, les termes et les définitions de l’ISO 4301-1:2016 et

l’ISO 4306-3 s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 4301-3:2021(F)
4   Symboles

Pour les besoins du présent document, les symboles de l’ISO 4301-1:2016, de l’ISO 20332:2016 et du

Tableau 1 s’appliquent.
Tableau 1 — Principaux symboles
Symbole Description
A Classes des groupes de classification des grues
A Classes des groupes de classification des composants et mécanismes
C Nombre total de cycles de travail
D Classes des déplacements moyens linéaires
D Classes des déplacements moyens angulaires
K Facteur de spectre de charge de la grue
K Facteur de spectre d’effet de charge des composants et mécanismes
k Facteur de spectre de contrainte de l’élément considéré
l Nombre de câbles utilisés lors de durée de vie de conception de la grue

Q Classes Q des groupes de classification du facteur de spectre de charge ou de contrainte

S Classes S des groupes de classification du paramètre d’historique de contrainte

U Classes U des groupes de classification du nombre total de cycles de travail ou de cycles de

contrainte

Pour une utilisation sans ambiguïté des classes D, l'indice l a été ajouté pour indiquer tout type de déplacement

linéaire. L’ISO 4301-1 :2016, 6.5.2 et Tableau 6, s'appliquent.

Pour permettre une utilisation générale des classes Q pour les groupes de classification des facteurs de spectre de

charge et de contrainte, l'indice p utilisé dans l'ISO 4301-1:2016 a été omis.
5  Classification des grues à tour
5.1  Généralités

Selon l'ISO 4306-3, les grues à tour peuvent être divisées en trois types en fonction de leur conception

générale:
— les grues à tour à montage par éléments;
— les grues à tour à montage automatisé;
— les grues à tour automotrices.

Même si les Tableaux 2 à 4 présentent aujourd'hui des classifications similaires ou identiques, il convient

de présenter séparément ces types de grues, afin d'identifier les différences connues et de permettre la

prise en compte de futurs résultats futur.

Il est donc essentiel de classer le type de grue dans son ensemble afin de préciser la durée de vie prévue

dans un premier temps. La classification des éléments de charpente, des mécanismes, des câbles ou

des composants de la grue est ensuite dérivée de cette hypothèse de base en tenant compte des effets

statistiques de l'utilisation de ceux-ci.

De plus, non seulement la classe A est spécifiée, mais aussi le facteur de spectre de charge minimal

(exprimé par la classe Q) ainsi que le nombre total correspondant de cycles de travail (exprimé par la

classe U) de la grue. Ces paramètres décrivent l'espace de conception admissible et limitent l'utilisation

d'un facteur de spectre de charge jugé trop faible lors de la conception de la grue (voir Figure 1).

2 © ISO 2021 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 4301-3:2021(F)

Les classifications des grues données aux Tableaux 2 à 4 sont appropriées pour définir les exigences

minimales de conception pour la vérification de la résistance à la fatigue des grues à tour de chantier et

...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 4301-3
ISO/TC 96/SC 7
Cranes — Classification —
Secretariat: AFNOR
Voting begins on:
Part 3:
2021-02-08
Tower cranes
Voting terminates on:
2021-04-05
Appareils de levage à charge suspendue — Classification —
Partie 3: Grues à tour
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 4301-3:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 4301-3:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 4301-3:2021(E)
Contents  Page

Foreword ........................................................................................................................................................................................................................................iv

1  Scope ................................................................................................................................................................................................................................. 1

2  Normative references ...................................................................................................................................................................................... 1

3  Terms and definitions ..................................................................................................................................................................................... 1

4  Symbols and abbreviated terms ........................................................................................................................................................... 1

5  Classification of tower cranes ................................................................................................................................................................. 2

5.1 General ........................................................................................................................................................................................................... 2

5.2 Classification of tower cranes erected from parts .................................................................................................... 4

5.3 Classification of self-erecting tower cranes ................................................................................................................... 6

5.4 Classification of mobile self-erecting tower cranes ................................................................................................ 5

Annex A (informative) Information on the system of group classifications for cranes ...................................7

Bibliography ................................................................................................................................................................................................................................ 9

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 4301-3:2021(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 7, Tower

cranes.

This second edition cancels and replaces the first edition (ISO 4301-3:1993), which has been technically

revised.
The main changes compared to the previous edition are as follows:

— new approach for the classification of tower cranes and its components has been introduced, based

on ISO 4301-1:2016;

— the classification has been limited on three different types of tower cranes for construction works,

based on ISO 4306-3:2016.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
A list of all parts in the ISO 4301 series can be found on the ISO website.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 4301-3:2021(E)
Cranes — Classification —
Part 3:
Tower cranes
1  Scope

This document provides the classification of tower cranes for construction work as defined in

ISO 4306-3, and gives specific requirements for steel supporting structure, mechanisms, ropes and

further components basing on standard service conditions, mainly expressed by the following:

— the number of working cycles;
— the load spectrum factor;
— the average displacements; and

— additional values for factors to be used at the structural or mechanical calculation.

Tower cranes for construction work are exclusively equipped with a hook as load-handling device.

For tower cranes intended to be used for other purposes and/or equipped with other load handling

devices, other values according to the specified usage of the tower crane may result.

2  Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 4301-1:2016, Cranes — Classification — Part 1: General
ISO 4306-3, Cranes — Vocabulary — Part 3: Tower cranes
ISO 20332:2016, Cranes — Proof of competence of steel structures
3  Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4301-1:2016 and

ISO 4306-3 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4  Symbols and abbreviated terms

For the purposes of this document, the symbols used given in ISO 4301-1:2016, ISO 20332 and Table 1

shally apply.
© ISO 2021 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO/FDIS 4301-3:2021(E)
Table 1 — Main symbols
Symbol Description
A Classes for group classification of cranes
A Classes for group classification of components and mechanisms
C Total number of working cycles
D Classes for average linear displacements
D Classes for average angular displacements
K Load spectrum factor of crane
K Load effect spectrum factor of component and mechanism
k Stress spectrum factor of detail under consideration
l Number of ropes used during design life of crane
Q Classes Q for group classification of load or stress spectrum factor
S Classes S for group classification of stress history parameter
U Classes U for group classification of total number of working or stress cycles

For unambiguous use of the classes D, the subscript l has been added to indicate all kinds of linear motions. ISO 4301-

1:2016, 6.5.2 and Table 6, apply.

To allow for a general use of the Q-classes for group classification of load and stress spectrum factors the subscript p

used in ISO 4301-1:2016 has been omitted.
5  Classification of tower cranes
5.1 General

According to ISO 4306-3, tower cranes can be divided into three different types based on their

general design:
— tower cranes erected from parts;
— self-erecting tower cranes;
— mobile self-erecting tower cranes.

Even if Tables 2 to 4 show similar or identical classifications today, these crane types should be displayed

separately in order to identify known differences and to allow for taking future findings into account.

Therefore, it is essential to classify the crane type as a whole to specify the intended design life at first.

The classification of the cranes' structural parts, mechanisms, ropes or components is then derived

from this basic assumption considering statistical effects with the usage of those.

In addition, not only the A-class is specified, but also the minimum load spectrum factor (expressed

by the Q-class) together with the corresponding total number of working cycles (expressed by the

U-class) of the crane. These parameters describe the permissible design space and limit the use of a

load spectrum factor too low at
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 4301-3
ISO/TC 96/SC 7
Appareils de levage à charge
Secrétariat: AFNOR
suspendue — Classification —
Début de vote:
2021-02-08
Partie 3:
Vote clos le:
Grues à tour
2021-04-05
Cranes — Classification —
Part 3: Tower cranes
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 4301-3:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2021
---------------------- Page: 1 ----------------------
ISO/FDIS 4301-3:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 4301-3:2021(F)
Sommaire  Page

Avant-propos ..............................................................................................................................................................................................................................iv

1  Domaine d'application ................................................................................................................................................................................... 1

2  Références normatives ................................................................................................................................................................................... 1

3  Termes et définitions ....................................................................................................................................................................................... 1

4  Symboles et abréviations ............................................................................................................................................................................. 1

5  Classification des grues à tour ............................................................................................................................................................... 2

5.1 Généralités .................................................................................................................................................................................................. 2

5.2 Classification des grues à tour à montage par éléments ..................................................................................... 4

5.3 Classification des grues à tour à montage automatisé ......................................................................................... 4

5.4 Classification des grues à tour automotrices ................................................................................................................ 5

Annexe A (informative) Information sur le système de classification en groupes pour les grues .......7

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 4301-3:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), www .iso .org/ iso/ fr/ avant -propos .html.

Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge

suspendue, sous-comité SC 7, Grues à tour.

Cette deuxième édition annule et remplace la première édition (ISO 4301-3:1993), qui a fait l’objet d’une

révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— la nouvelle approche pour la classification des grues à tour et de leurs composants basée sur la

norme ISO 4301-1:2016 a été introduite;

— la classification est limitée à trois types de grues à tour de chantier, basée sur la norme

ISO 4306-3:2016.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive des dits organismes

est disponible à l’adresse www .iso .org/ members .html.

Une liste de toutes les parties de la série ISO 4301 se trouve sur le site Web de l’ISO.

iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 4301-3:2021(F)
Appareils de levage à charge suspendue — Classification —
Partie 3:
Grues à tour
1  Domaine d'application

Le présent document spécifie la classification des grues à tour de chantier, telles que définies dans

l’ISO 4306-3 et établit les exigences spécifiques pour les structures porteuses en acier, les mécanismes,

les câbles et les autres éléments sur la base des conditions de service type, principalement exprimées

par:
— le nombre de cycles de travail,
— le facteur de spectre de charge,
— les déplacements moyens et

— des valeurs supplémentaires pour les facteurs à utiliser lors des calculs structurels ou mécaniques.

Les grues à tour de chantier sont exclusivement équipées d'un crochet comme accessoire de levage.

Pour les grues à tour destinées à être utilisées à d'autres fins et/ou équipées d'autres accessoires de

levage, d'autres valeurs peuvent être obtenues en fonction de l'utilisation spécifiée de la grue à tour.

2  Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 4301-1:2016, Appareils de levage à charge suspendue — Classification — Partie 1: Généralités

ISO 4306-3, Appareils de levage à charge suspendue — Vocabulaire — Partie 3: Grues à tour

ISO 20332:2016, Appareils de levage à charge suspendue — Vérification d'aptitude des charpentes en acier

3  Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4301-1:2016 et

l’ISO 4301-3 s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4  Symboles et abréviations

Pour les besoin du présent document, les symboles utilisés dans le présent document spécifiés dans

l’ISO 4301-1:2016, l’ISO 20332:2016 et le Tableau 1 s’appliquent.
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO/FDIS 4301-3:2021(F)
Tableau 1 — Principaux symboles
Symbole Description
A Classes des groupes de classification des grues
A Classes des groupes de classification des composants et mécanismes
C Nombre total de cycles de travail
D Classes des déplacements moyens linéaires
D Classes des déplacements moyens angulaires
K Facteur de spectre de charge de la grue
K Facteur de spectre d’effet de charge des composants et mécanismes
k Facteur de spectre de contrainte de l’élément considéré
l Nombre de câbles utilisés lors de durée de vie de conception de la grue

Q Classes Q des groupes de classification du facteur de spectre de charge ou de contrainte

S Classes S des groupes de classification du paramètre d’historique de contrainte

U Classes U des groupes de classification du nombre total de cycles de travail ou de cycles de

contrainte

Pour une utilisation sans ambiguïté des classes D, l'indice l a été ajouté pour indiquer tout type de déplacement

linéaire. L’ISO 4301-1, 6.5.2 et Tableau 6 s'appliquent.

Pour permettre une utilisation générale des classes Q pour les groupes de classification des facteurs de spectre de

charge et de contrainte, l'indice p utilisé dans la norme ISO 4301-1:2016 a été omis.

5  Classification des grues à tour
5.1  Généralités

Selon la norme ISO 4306-3, les grues à tour peuvent être divisées en trois types en fonction de leur

conception générale:
— les grues à tour à montage par éléments;
— les grues à tour à montage automatisé;
— les grues à tour automotrices.

Même si les Tableaux 2 à 4 présentent aujourd'hui des classifications similaires ou identiques, il convient

de présenter séparément ces types de grues, afin d'identifier les différences connues et de permettre la

prise en compte de futurs résultats futur.

Il est donc essentiel de classer le type de grue dans son ensemble afin de préciser la durée de vie prévue

dans un premier temps. La classification des éléments de charpente, des mécanismes, des câbles ou

des composants de la grue est ensuite dérivée de cette hypothèse de base en tenant compte des effets

statistiques de l'utilisation de ceux-ci.

De plus, non seulement la classe A est spécifiée, mais aussi le facteur de spectre de charge minimal

(exprimé par la classe Q) ainsi que le nombre total correspondant de cycles de travail (exprimé par la

classe U) de la grue. Ces paramètres décrivent l'espace de conception admissible et limitent l'utilisation

d'un facteur de spectre de charge trop faible lors de la concep
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
