Cranes — Limiting and indicating devices — Part 3: Tower cranes

This document gives requirements specific to tower cranes for limiting and indicating devices. It is applicable to tower cranes as defined in ISO 4306‑3. It is not applicable to end stops such as buffers used to stop trolleying, travelling or luffing movements, nor to erection, dismantling operations or the changing of a crane's configuration. NOTE General requirements for the devices are given in ISO 10245‑1.

Appareils de levage à charge suspendue — Limiteurs et indicateurs — Partie 3: Grues à tour

Le présent document spécifie les exigences spécifiques des limiteurs et des indicateurs pour les grues à tour. Il s'applique aux grues à tour telles que définies dans l'ISO 4306‑3. Il ne couvre ni les butées d'extrémité telles que des amortisseurs utilisés pour arrêter les mouvements de translation du chariot, de translation et relevage de la flèche, ni les opérations de montage et de démontage ou le changement de configuration de la grue. NOTE Les exigences générales pour les limiteurs et les indicateurs sont données dans l'ISO 10245‑1.

General Information

Status
Published
Publication Date
28-Feb-2019
Technical Committee
Current Stage
6060 - International Standard published
Start Date
01-Mar-2019
Completion Date
01-Mar-2019
Ref Project

RELATIONS

Buy Standard

Standard
ISO 10245-3:2019 - Cranes -- Limiting and indicating devices
English language
10 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10245-3:2019 - Appareils de levage a charge suspendue -- Limiteurs et indicateurs
French language
10 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

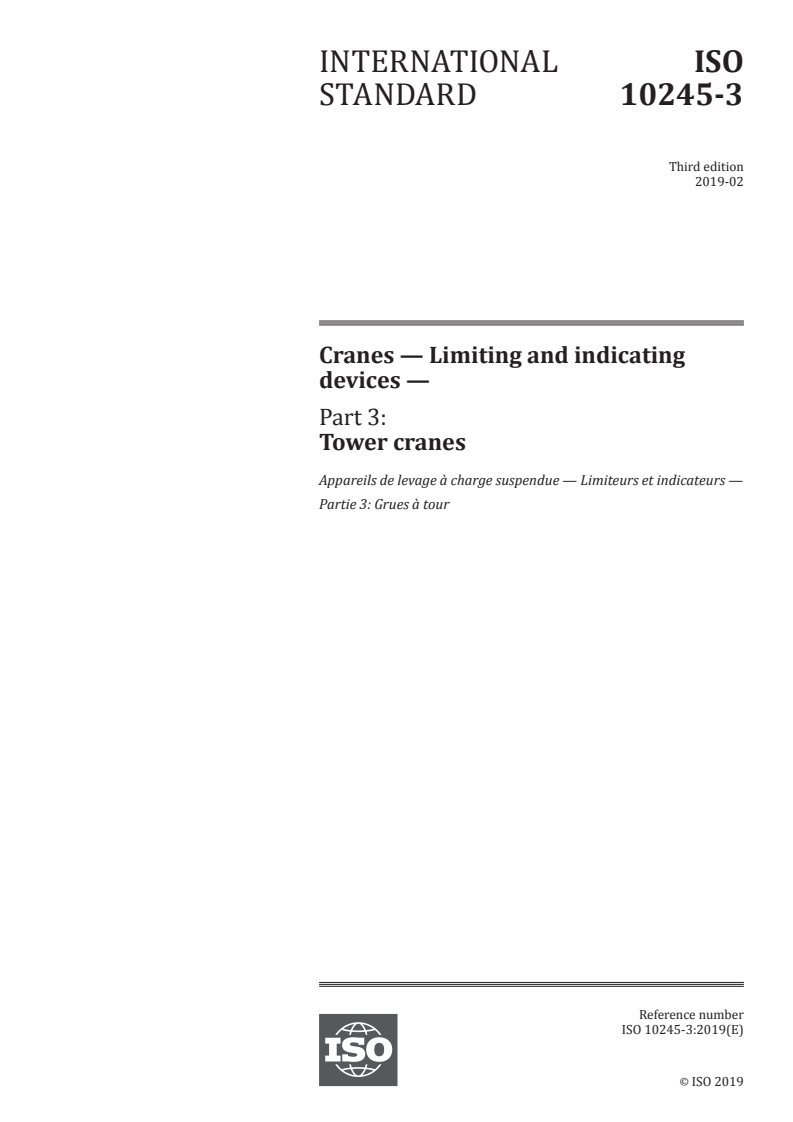

INTERNATIONAL ISO
STANDARD 10245-3
Third edition
2019-02
Cranes — Limiting and indicating
devices —
Part 3:
Tower cranes
Appareils de levage à charge suspendue — Limiteurs et indicateurs —
Partie 3: Grues à tour
Reference number
ISO 10245-3:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 10245-3:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10245-3:2019(E)

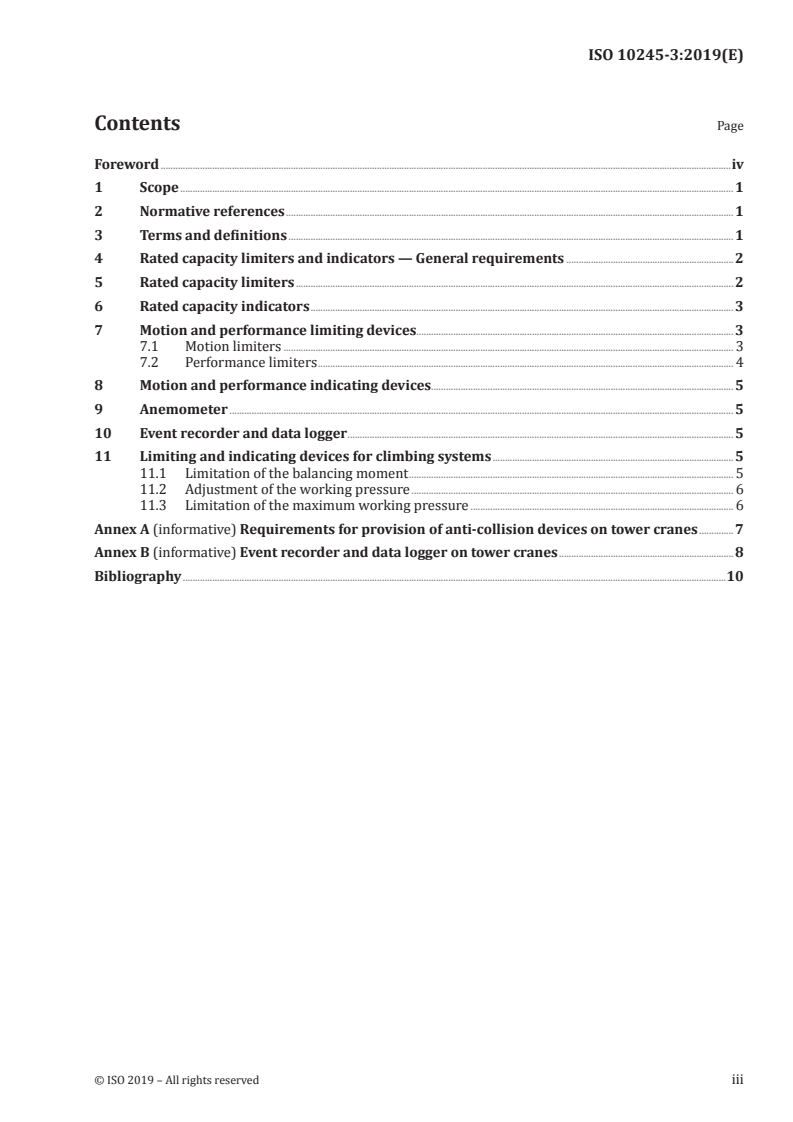

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Rated capacity limiters and indicators — General requirements ....................................................................2

5 Rated capacity limiters .................................................................................................................................................................................. 2

6 Rated capacity indicators ............................................................................................................................................................................ 3

7 Motion and performance limiting devices................................................................................................................................. 3

7.1 Motion limiters ....................................................................................................................................................................................... 3

7.2 Performance limiters ......................................................................................................................................................................... 4

8 Motion and performance indicating devices........................................................................................................................... 5

9 Anemometer ............................................................................................................................................................................................................. 5

10 Event recorder and data logger ............................................................................................................................................................. 5

11 Limiting and indicating devices for climbing systems .................................................................................................. 5

11.1 Limitation of the balancing moment .................................................................................................................................... 5

11.2 Adjustment of the working pressure ................................................................................................................................... 6

11.3 Limitation of the maximum working pressure ........................................................................................................... 6

Annex A (informative) Requirements for provision of anti-collision devices on tower cranes ..............7

Annex B (informative) Event recorder and data logger on tower cranes ....................................................................... 8

Bibliography .............................................................................................................................................................................................................................10

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10245-3:2019(E)

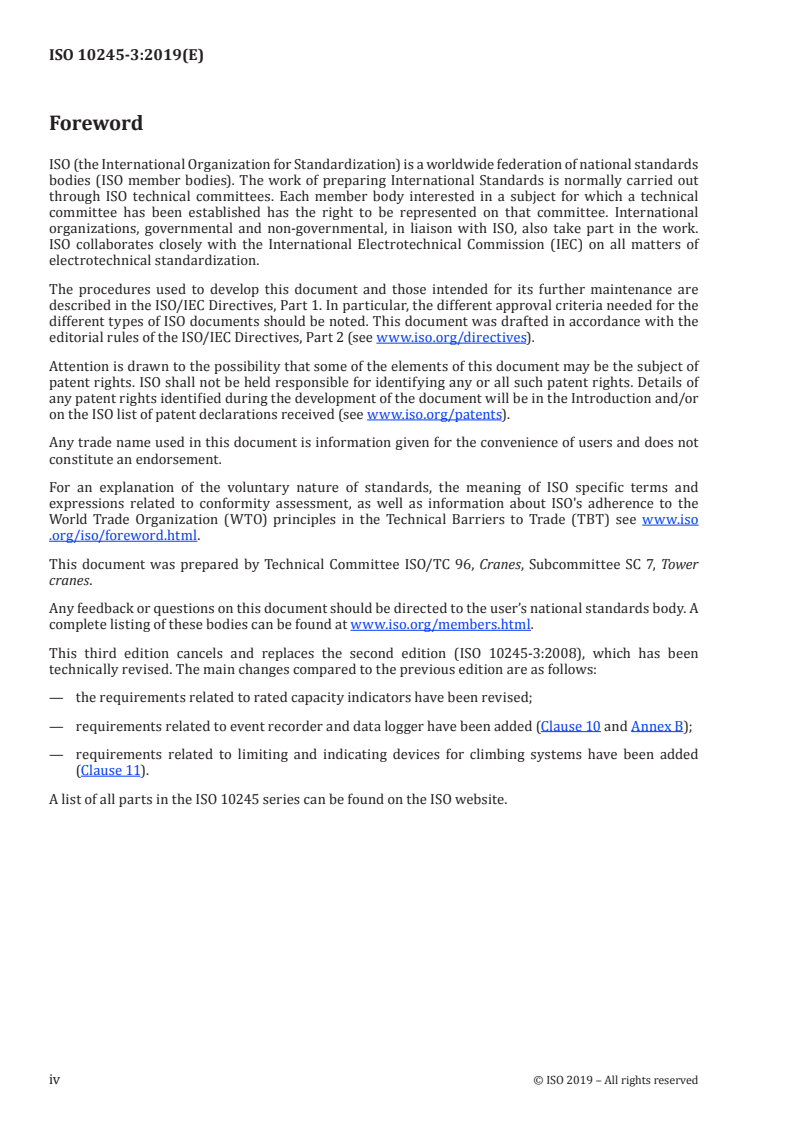

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 7, Tower

cranes.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.

This third edition cancels and replaces the second edition (ISO 10245-3:2008), which has been

technically revised. The main changes compared to the previous edition are as follows:

— the requirements related to rated capacity indicators have been revised;

— requirements related to event recorder and data logger have been added (Clause 10 and Annex B);

— requirements related to limiting and indicating devices for climbing systems have been added

(Clause 11).
A list of all parts in the ISO 10245 series can be found on the ISO website.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10245-3:2019(E)
Cranes — Limiting and indicating devices —
Part 3:
Tower cranes
1 Scope

This document gives requirements specific to tower cranes for limiting and indicating devices. It is

applicable to tower cranes as defined in ISO 4306-3.

It is not applicable to end stops such as buffers used to stop trolleying, travelling or luffing movements,

nor to erection, dismantling operations or the changing of a crane's configuration.

NOTE General requirements for the devices are given in ISO 10245-1.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 10245-1:2008, Cranes — Limiting and indicating devices — Part 1: General

IEC 60204-32:2008, Safety of machinery — Electrical equipment of machines — Part 32: Requirements for

hoisting machines

IEC 61310-1, Safety of machinery — Indication, marking and actuation — Part 1: Requirements for visual,

acoustic and tactile signals
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 10245-1 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
rated capacity

net load that a crane is designed to lift for a given operating condition such as the position of the load,

and a given configuration such as the length of the jib
Note 1 to entry: The definition of net load is given in ISO 4306-1:2007, 6.1.3.
3.2
working space limiter

device, on cranes, to prevent the risk of moving loads and/or crane parts into

a restricted space
© ISO 2019 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 10245-3:2019(E)
3.3
restricted space
space in which movement of the load and/or any crane part is restricted

Note 1 to entry: Depending on the situation when out of service, the jib and the counter-jib can move into the

restricted space.
3.4
event recorder

device that records parameters that describe the condition of the crane together with control

information when an event triggers the recording of the data
3.5
data logger

device that records at frequent time intervals, parameters that describe the condition of the crane

together with control information

Note 1 to entry: The event recorder (3.4) and data logger are limited to the recording of the data and do not cover

the access and the monitoring of data.
4 Rated capacity limiters and indicators — General requirements

Rated capacity limiters and indicators shall be provided on all cranes having a rated capacity of 1 000 kg

or above, or an overturning moment of 40 000 N.m or above due to the load.

Features shall be incorporated to minimize the risk of accidental change of any manual setting device

(e.g. by locking, double action).

In addition to the requirement of ISO 10245-1:2008, 4.2.4, rated capacity limiters and indicators can

require adjustment after a change in the crane configuration out of normal operation, e.g. reassembly

or adding of crane parts like jib extensions.
ISO 10245-1:2008, 4.2.6, is not applicable to tower cranes.

The design and installation of rated capacity indicators and rated capacity limiters shall take into

account the need to test the indicator or limiter. Where it is necessary to disconnect parts of the devices

during testing, facilities shall be provided to check and/or reset the devices after the test.

If interruption of the power occurs, the setting of limiters and indicators shall be retained.

5 Rated capacity limiters

5.1 Tower cranes shall be equipped with rated capacity limiters as described in ISO 10245-1:2008, 4.3.

5.2 The rated capacity of the tower crane is the static load defined at 100 %.

To cover dynamic effect, the rated capacity limiter shall activate at not more than 110 % of the rated

capacity.

5.3 Provision for overriding the rated capacity limiter during normal operation shall not be provided.

Use of an alternative setting of the standard rated capacity limiter foreseen by the manufacturer is

not considered as overriding if the crane is kept within its designed and stated capacity as given in the

instruction handbook.
2 © ISO 2019 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 10245-3:2019(E)
6 Rated capacity indicators

6.1 Tower cranes shall be fitted with a rated capacity indicator in accordance with

ISO 10245-1:2008, 4.4.

6.2 As the crane approaches its rated capacity, the rated capacity indicator shall give clear and

continuous visual and/or aud
...

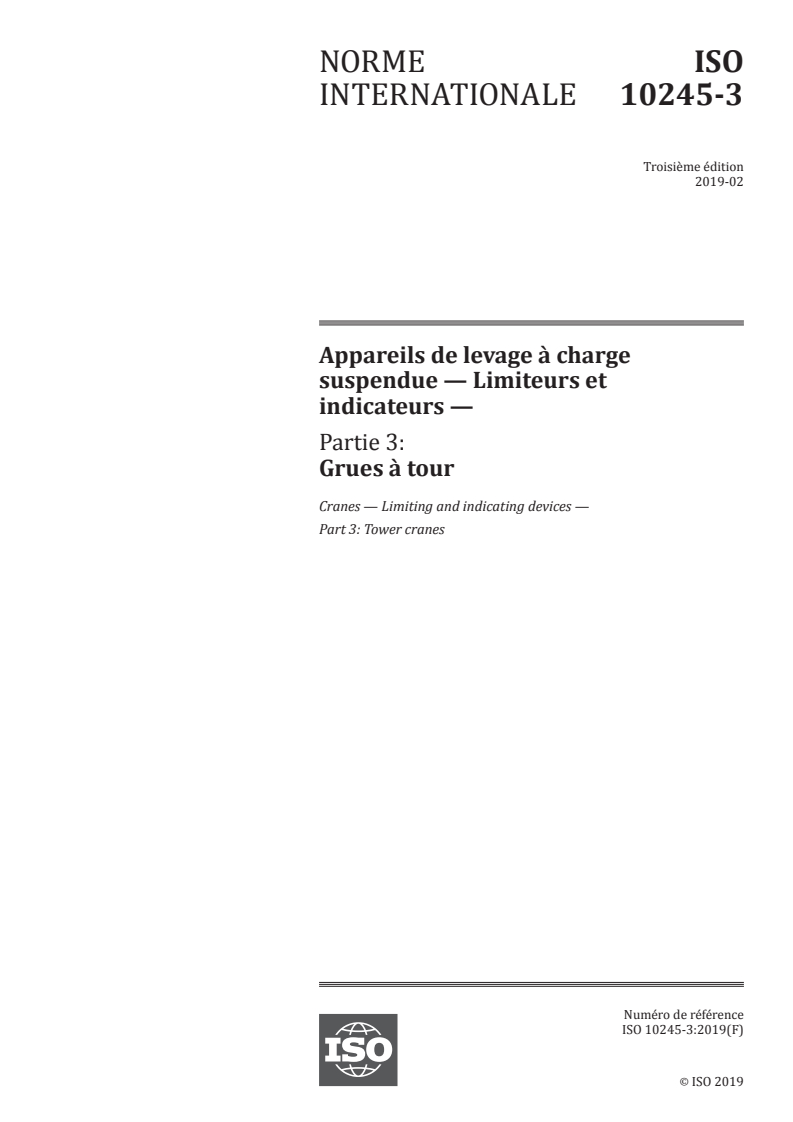

NORME ISO
INTERNATIONALE 10245-3
Troisième édition
2019-02
Appareils de levage à charge
suspendue — Limiteurs et
indicateurs —
Partie 3:
Grues à tour
Cranes — Limiting and indicating devices —
Part 3: Tower cranes
Numéro de référence
ISO 10245-3:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 10245-3:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10245-3:2019(F)

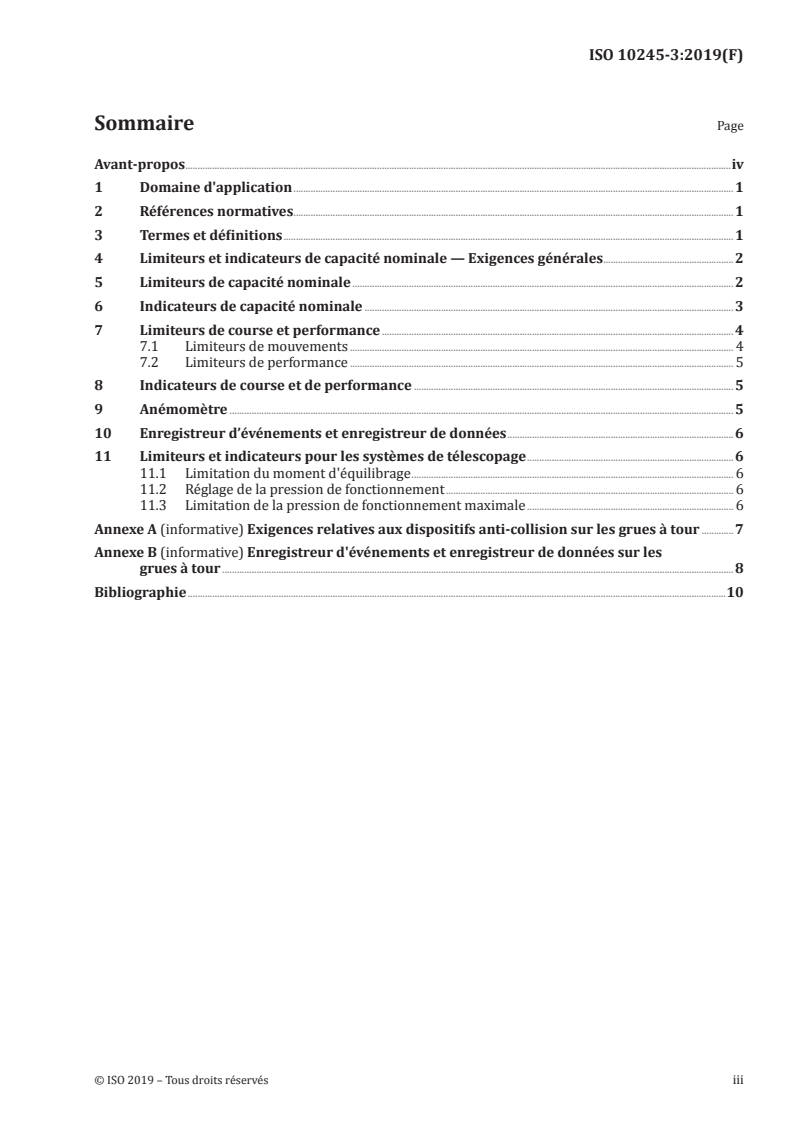

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Limiteurs et indicateurs de capacité nominale — Exigences générales .....................................................2

5 Limiteurs de capacité nominale ........................................................................................................................................................... 2

6 Indicateurs de capacité nominale ...................................................................................................................................................... 3

7 Limiteurs de course et performance ............................................................................................................................................... 4

7.1 Limiteurs de mouvements ............................................................................................................................................................ 4

7.2 Limiteurs de performance ............................................................................................................................................................ 5

8 Indicateurs de course et de performance .................................................................................................................................. 5

9 Anémomètre ............................................................................................................................................................................................................. 5

10 Enregistreur d’événements et enregistreur de données ............................................................................................ 6

11 Limiteurs et indicateurs pour les systèmes de télescopage .................................................................................... 6

11.1 Limitation du moment d'équilibrage ................................................................................................................................... 6

11.2 Réglage de la pression de fonctionnement ..................................................................................................................... 6

11.3 Limitation de la pression de fonctionnement maximale .................................................................................... 6

Annexe A (informative) Exigences relatives aux dispositifs anti-collision sur les grues à tour .............7

Annexe B (informative) Enregistreur d'événements et enregistreur de données sur les

grues à tour ................................................................................................................................................................................................................ 8

Bibliographie ...........................................................................................................................................................................................................................10

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10245-3:2019(F)

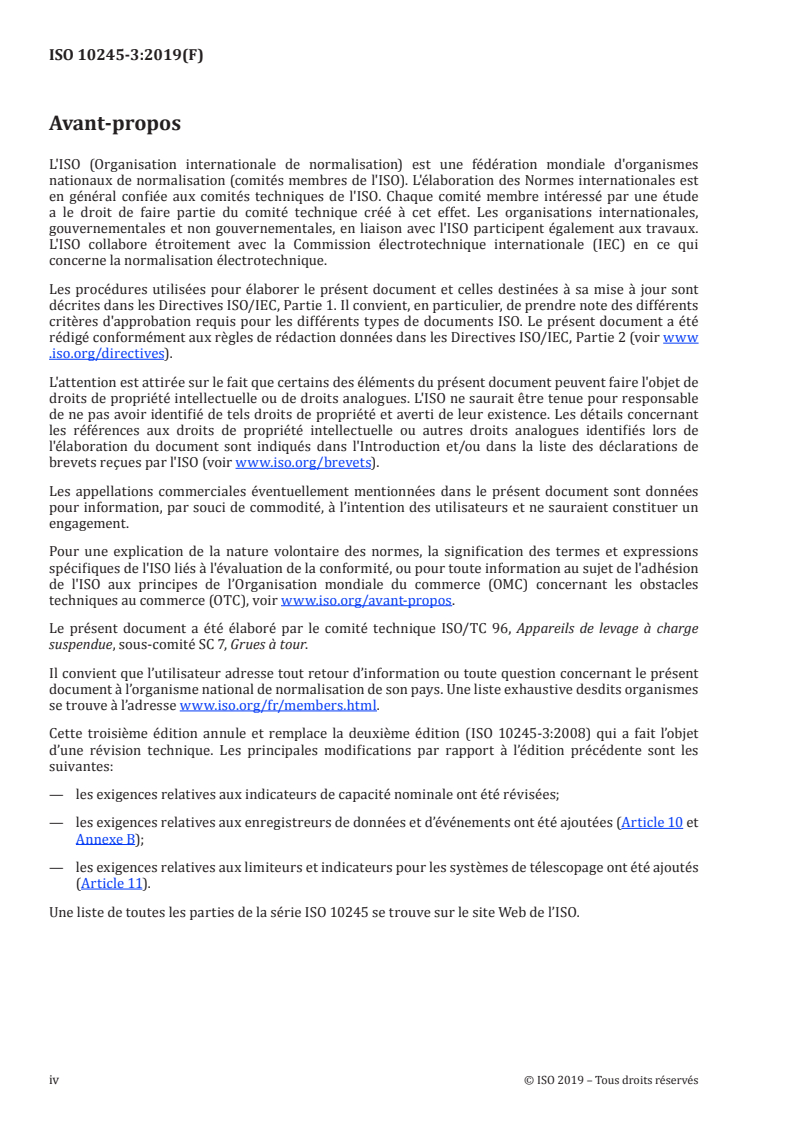

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge

suspendue, sous-comité SC 7, Grues à tour.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.

Cette troisième édition annule et remplace la deuxième édition (ISO 10245-3:2008) qui a fait l’objet

d’une révision technique. Les principales modifications par rapport à l’édition précédente sont les

suivantes:
— les exigences relatives aux indicateurs de capacité nominale ont été révisées;

— les exigences relatives aux enregistreurs de données et d’événements ont été ajoutées (Article 10 et

Annexe B);

— les exigences relatives aux limiteurs et indicateurs pour les systèmes de télescopage ont été ajoutés

(Article 11).

Une liste de toutes les parties de la série ISO 10245 se trouve sur le site Web de l’ISO.

iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10245-3:2019(F)
Appareils de levage à charge suspendue — Limiteurs et
indicateurs —
Partie 3:
Grues à tour
1 Domaine d'application

Le présent document spécifie les exigences spécifiques des limiteurs et des indicateurs pour les grues à

tour. Il s'applique aux grues à tour telles que définies dans l'ISO 4306-3.

Il ne couvre ni les butées d'extrémité telles que des amortisseurs utilisés pour arrêter les mouvements

de translation du chariot, de translation et relevage de la flèche, ni les opérations de montage et de

démontage ou le changement de configuration de la grue.

NOTE Les exigences générales pour les limiteurs et les indicateurs sont données dans l'ISO 10245-1.

2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s'applique (y compris les éventuels

amendements).

ISO 10245-1:2008, Appareils de levage à charge suspendue — Limiteurs et indicateurs — Partie 1:

Généralités

IEC 60204-32:2008, Sécurité des machines — Équipement électrique des machines — Partie 32: Exigences

pour les appareils de levage

IEC 61310-1, Sécurité des machines — Indication, marquage et manœuvre — Partie 1: Exigences pour les

signaux visuels, acoustiques et tactiles
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans ISO 10245-1 ainsi que les

suivants s'appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse http: //www .iso .org/obp
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
capacité nominale

charge nette que la grue de par sa conception, doit pouvoir lever pour une condition de fonctionnement

donnée, par exemple position de la charge et une configuration donnée, par exemple longueur de flèche

Note 1 à l'article: La définition de la charge nette est donnée dans l'ISO 4306-1:2007, 6.1.3.

© ISO 2019 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 10245-3:2019(F)
3.2
limiteur d'espace de travail

dispositif empêchant, sur une grue, le risque de déplacer des charges

et/ou des éléments de grue dans une zone restreinte
3.3
zone restreinte

zone dans laquelle le déplacement de charges et/ou d'éléments de grue est limitée

Note 1 à l'article: En fonction des conditions lors de la mise hors service, la flèche et la contre flèche peuvent être

mises en mouvement dans la zone restreinte.
3.4
enregistreur d'événements

dispositif enregistrant les paramètres décrivant l'état de la grue et les informations de contrôle

lorsqu'un événement déclenche l'enregistrement de données
3.5
enregistreur de données

dispositif enregistrant, à intervalles réguliers, les paramètres décrivant l'état de la grue et les

informations de contrôle

Note 1 à l'article: L'enregistreur d'événements (3.4) et l'enregistreur de données sont dédiés à l'enregistrement

des données et ne couvrent pas l'accès et le suivi des données
4 Limiteurs et indicateurs de capacité nominale — Exigences générales

Des limiteurs et des indicateurs de capacité nominale doivent être prévus sur toutes les grues possédant

une capacité nominale de 1 t ou plus et un moment de renversement de 40 000 N·m ou plus dus à la charge.

Les risques de changement accidentel de tout dispositif de réglage manuel doivent être minimisés par

conception (par exemple par verrouillage ou action double).

En complément de l'ISO 10245-1:2008, 4.2.4, les limiteurs et les indicateurs de capacité nominale

peuvent nécessiter un réglage après un changement de la configuration de la grue hors fonctionnement

normal, par exemple réassemblage ou ajout d'élément de grue, tel que des extensions de flèche.

L'ISO 10245-1:2008, 4.2.6, n'est pas applicable aux grues à tour.

La conception et l'installation des indicateurs de capacité nominale et des limiteurs de capacité

nominale doivent tenir compte de la nécessité de soumettre à essai le limiteur ou l'indicateur. Lorsqu'il

est nécessaire de déconnecter des éléments des dispositifs durant les essais, des dispositions doivent

être prévues pour vérifier et/ou réinitialiser les dispositifs après l'essai.

S'il se produit une interruption de l'alimentation, le réglage des limiteurs et des indicateurs doit être

conservé.
5 Limiteurs de capacité nominale

5.1 Les grues à tour doivent être équipées de limiteurs de capacité nominale tels que décrits dans

l'ISO 10245-1:2008, 4.3.

5.2 La capacité nominale de la grue à tour correspond à la charge statique définie à 100 %.

Afin de couvrir l'effet dynamique, le limiteur de capacité nominale doit être activé à une valeur

inférieure ou égale à 110 % de la capacité nominale.
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 10245-3:2019(F)

5.3 Des dispositifs permettant de neutraliser le limiteur de capacité nominale en fonctionnement

normal ne doivent pas être fournis.

Un réglage alternatif du limiteur de capacité nominale prévu par le fabricant n'est pas considéré comme

étant une neutralisation si la grue est maintenue dans les limites de capacité prévues par conception et

indiquées et telles que spécifiées dans le manuel d'instructions.
6 Indicateurs de capacité nominale

6.1 Les grues à tour doivent être équipées d'indicateurs de capacité nominale tels que décrits dans

l'ISO 10245-1:2008, 4.4.

6.2 Lorsque la grue s'approche de sa capacité nominale, l'indicateur doit donner un signal visuel et/ou

sonore clair et continu au poste de commande de l’opérateur. Les signaux doivent être activés à 90 % de

la capacité nominale.

6.3 Lorsqu'il atteint 100 % de la capacité nominale, l'indicateur de capacité nominale doit donner

un signal continu et clair. Le
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
