ISO 3746:2010

Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Survey method using an enveloping measurement surface over a reflecting plane

ISO 3746:2010 specifies methods for determining the sound power level or sound energy level of a noise source from sound pressure levels measured on a surface enveloping a noise source (machinery or equipment) in a test environment for which requirements are given. The sound power level (or, in the case of noise bursts or transient noise emission, the sound energy level) produced by the noise source with frequency A-weighting applied is calculated using those measurements. The methods specified in ISO 3746:2010 are suitable for all types of noise (steady, non-steady, fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001. ISO 3746:2010 is applicable to all types and sizes of noise source (e.g. stationary or slowly moving plant, installation, machine, component or sub-assembly), provided the conditions for the measurements can be met. The test environments that are applicable for measurements made in accordance with ISO 3746:2010 can be located indoors or outdoors, with one or more sound-reflecting planes present on or near which the noise source under test is mounted. Information is given on the uncertainty of the sound power levels and sound energy levels determined in accordance with ISO 3746:2010, for measurements made with frequency A-weighting applied. The uncertainty conforms with that of ISO 12001:1996, accuracy grade 3 (survey grade).

Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode de contrôle employant une surface de mesure enveloppante au-dessus d'un plan réfléchissant

L'ISO 3746:2010 spécifie des méthodes de détermination du niveau de puissance acoustique ou du niveau d'énergie acoustique émis par une source de bruit à partir des niveaux de pression acoustique mesurés sur une surface entourant une source de bruit (machine ou équipement) dans des conditions d'environnement d'essai spécifiées. Le niveau de puissance acoustique (ou, dans le cas d'impulsions sonores ou d'émissions sonores transitoires, le niveau d'énergie acoustique) produit par la source de bruit, avec la pondération fréquentielle A appliquée, est calculé en utilisant ces mesures. Les méthodes spécifiées dans l'ISO 3746:2010 sont applicables à tous les types de bruit (stable, non stable, fluctuant, impulsions acoustiques isolées, etc.) définis dans l'ISO 12001. L'ISO 3746:2010 s'applique à tous les types de sources de bruit, quelles que soient leurs dimensions (par exemple installation, dispositif, machine, composant, sous-ensemble fixe ou se déplaçant lentement), sous réserve de pouvoir satisfaire aux conditions de mesurage. Les environnements d'essai qui sont applicables aux mesurages réalisés conformément à l'ISO 3746:2010 peuvent être en salle ou en plein air, comprendre un ou plusieurs plans acoustiques réfléchissants sur lesquels ou à proximité desquels est montée la source de bruit en essai. Des informations sont données sur l'incertitude associée aux niveaux de puissance acoustique et aux niveaux d'énergie acoustique déterminés conformément à l'ISO 3746:2010, pour des mesurages effectués avec la pondération fréquentielle A. L'incertitude est conforme à celle de la classe de précision 3 (classe contrôle) définie dans l'ISO 12001:1996.

General Information

• Status: Published
• Publication Date: 24-Nov-2010
• ICS: 17.140.01 - Acoustic measurements and noise abatement in general
• Technical Committee: ISO/TC 43/SC 1 - Noise
• Drafting Committee: ISO/TC 43/SC 1/WG 28 - Basic machinery noise emission standards
• Current Stage: 9093 - International Standard confirmed
• Start Date: 16-Feb-2021
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 3746:1995 - Acoustics - Determination of sound power levels of noise sources using sound pressure - Survey method using an enveloping measurement surface over a reflecting plane
• Effective Date: 20-Jun-2008

Overview

ISO 3746:2010 - "Acoustics - Determination of sound power levels and sound energy levels of noise sources using sound pressure - Survey method using an enveloping measurement surface over a reflecting plane" - specifies a practical survey method to estimate sound power levels and sound energy levels from measured sound pressure on a surface that envelops the noise source. The method applies A-weighting and is suitable for steady, fluctuating, transient or burst noise sources in indoor or outdoor test environments where one or more reflecting planes are present. Results meet accuracy grade 3 (survey grade) in accordance with ISO 12001:1996.

Key topics and requirements

• Measurement principle: Derive sound power (or event sound energy) from energy-averaged sound pressure measured at multiple microphone positions on an enveloping measurement surface that terminates on the reflecting plane.
• Measurement surfaces: Supports hemispherical, half-hemispherical and parallelepiped surfaces; normative guidance for microphone arrays is given in annexes (e.g., hemispherical and parallelepiped arrays).
• Frequency range: Nominal octave bands from 125 Hz to 8 000 Hz (frequency A-weighting applied).
• Corrections:
  • Background noise correction (K1) to compensate for non-test-source noise.
  • Environmental correction (K2) to account for reflections/absorption in the test environment.
• Instrumentation and calibration: References IEC 61672-1 for sound level meters and IEC 60942 for calibrators.
• Uncertainty and accuracy: Uncertainty information is provided and conforms to ISO 12001:1996 (survey grade). Guidance on measurement uncertainty is included (Annex D informative).
• Test reporting: Requirements for documented test conditions, measurement positions, corrections applied and results.

Applications

• Factory acceptance tests and routine noise surveys for machinery and equipment.
• Product noise declaration and labelling where a survey-grade estimate of sound power is sufficient.
• Occupational health & safety assessments to identify high-noise equipment and prioritize controls.
• Design verification for machine manufacturers during development or production checks.

Who uses ISO 3746:2010

• Acoustical engineers and consultants conducting noise emissions testing.
• Test laboratories performing machinery noise surveys.
• Manufacturers specifying or declaring equipment noise emissions.
• Safety officers and compliance teams assessing plant noise.

Related standards

• ISO 3740 series (selection guide across ISO 3741–3747)
• ISO 3744, ISO 3745 (higher-accuracy engineering/precision methods)
• ISO 12001:1996 (test code drafting rules, accuracy grade reference)
• IEC 61672-1 (sound level meters), IEC 60942 (calibrators)
• ISO 9614 (alternative sound power measurement methods)

Keywords: ISO 3746:2010, acoustics, sound power level, sound energy level, survey method, enveloping measurement surface, reflecting plane, A-weighting, measurement uncertainty.

Standards Content (Sample)

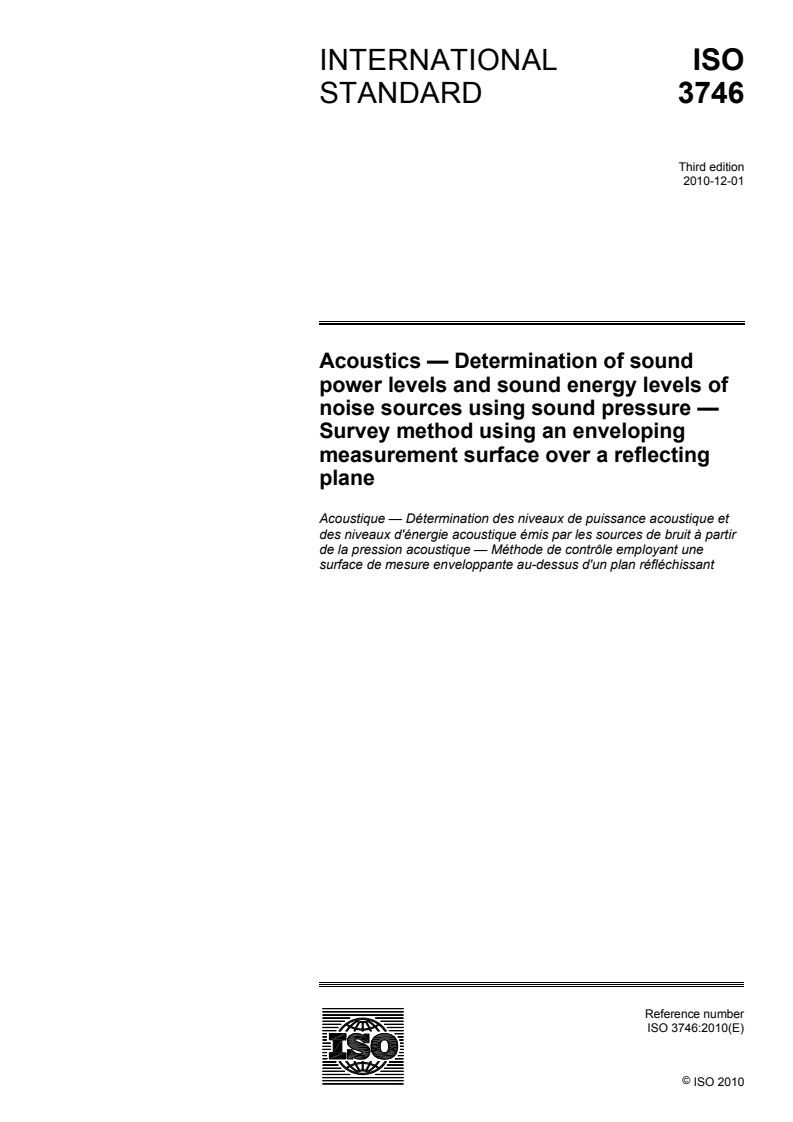

INTERNATIONAL ISO
STANDARD 3746
Third edition
2010-12-01
Acoustics — Determination of sound
power levels and sound energy levels of
noise sources using sound pressure —
Survey method using an enveloping
measurement surface over a reflecting
plane
Acoustique — Détermination des niveaux de puissance acoustique et
des niveaux d'énergie acoustique émis par les sources de bruit à partir
de la pression acoustique — Méthode de contrôle employant une
surface de mesure enveloppante au-dessus d'un plan réfléchissant

Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

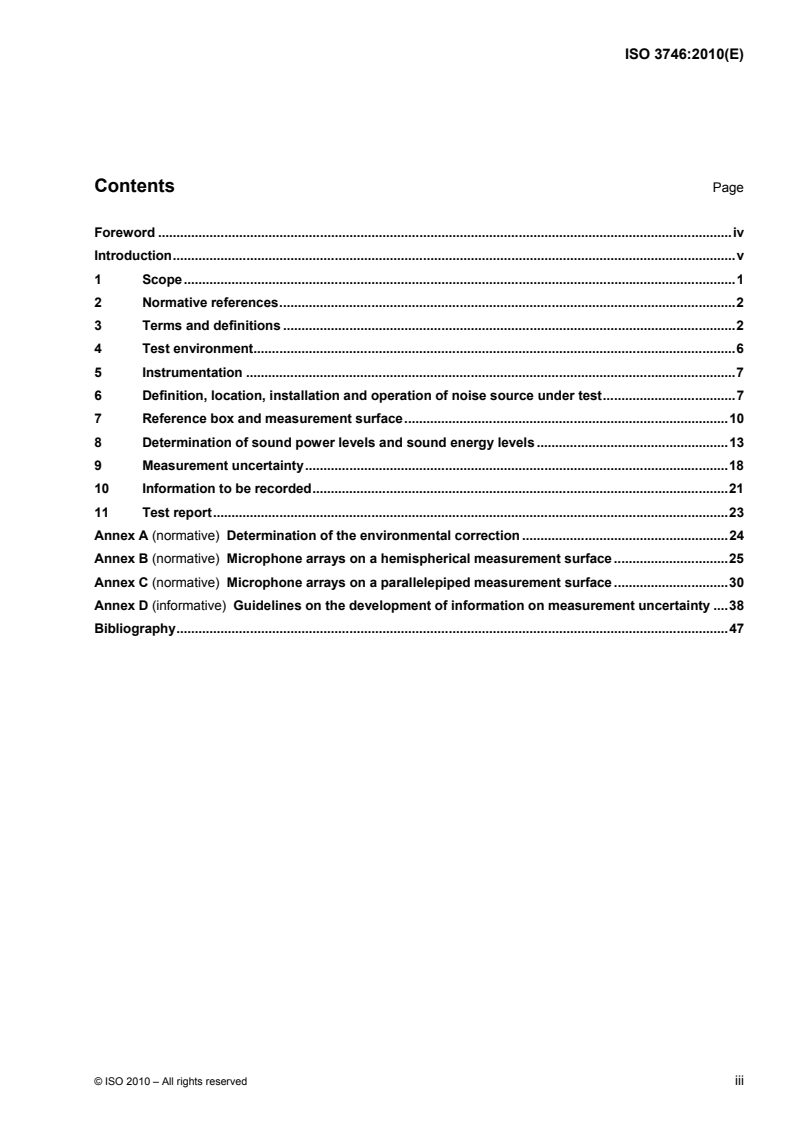

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.2
3 Terms and definitions .2
4 Test environment.6
5 Instrumentation .7
6 Definition, location, installation and operation of noise source under test.7
7 Reference box and measurement surface.10
8 Determination of sound power levels and sound energy levels .13
9 Measurement uncertainty.18
10 Information to be recorded.21
11 Test report.23
Annex A (normative) Determination of the environmental correction .24
Annex B (normative) Microphone arrays on a hemispherical measurement surface .25
Annex C (normative) Microphone arrays on a parallelepiped measurement surface .30
Annex D (informative) Guidelines on the development of information on measurement uncertainty .38
Bibliography.47

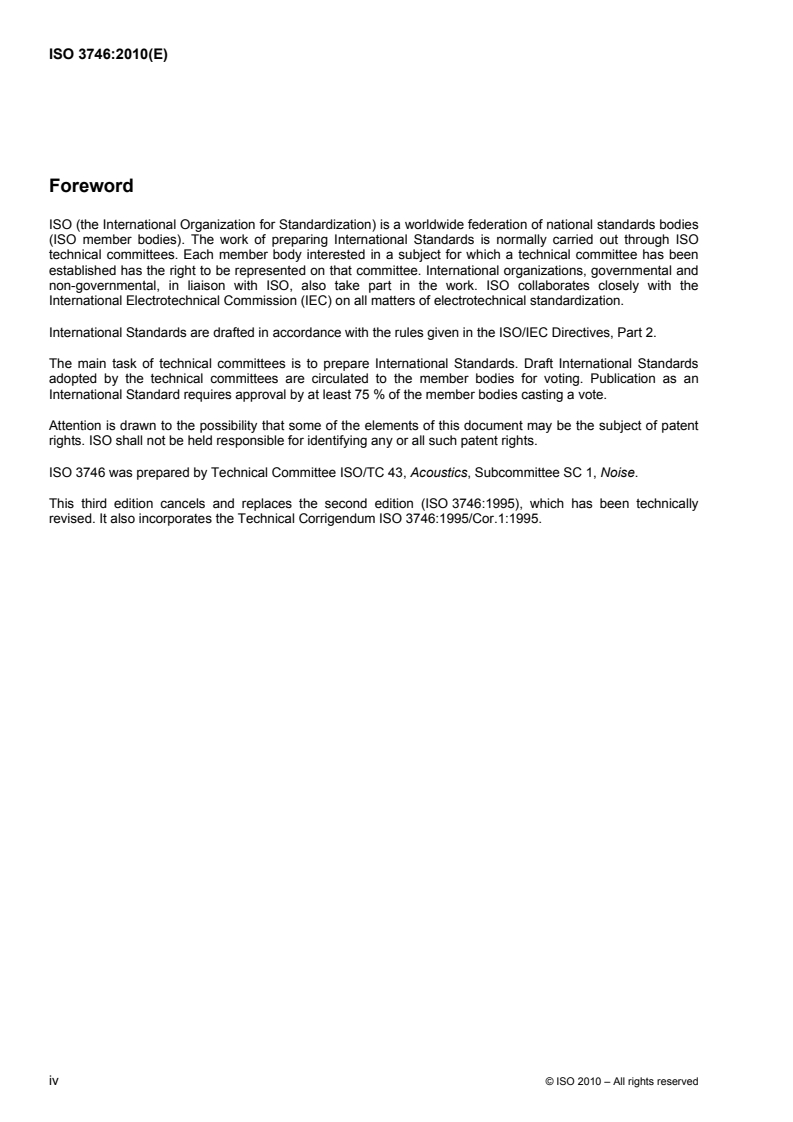

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3746 was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise.
This third edition cancels and replaces the second edition (ISO 3746:1995), which has been technically
revised. It also incorporates the Technical Corrigendum ISO 3746:1995/Cor.1:1995.
iv © ISO 2010 – All rights reserved

Introduction
[2] [6]
This International Standard is one of the series ISO 3741 to ISO 3747 , which specify methods for
determining the sound power levels and sound energy levels of noise sources including machinery, equipment
[1]
and their sub-assemblies. Guidelines to select one of those methods are provided in ISO 3740 . The
selection depends on the environment of the available test facility and on the precision of the sound power
level or sound energy level values required. It may be necessary to establish a test code for the individual
noise source in order to select the appropriate sound measurement surface and microphone array from
[1] [6]
among those allowed in each of the ISO 3740 to ISO 3747 series, and to give requirements for test unit
mounting, loading, and operating conditions under which the sound power levels or sound energy levels are to
be obtained. The sound power emitted by a given source into the test environment is calculated from the
mean square sound pressure that is measured over a hypothetical measurement surface enclosing the source,
and the area of that surface. The sound energy for a single machine event is calculated from this sound power
and the time over which it existed.
This International Standard specifies methods giving results of ISO 12001:1996, accuracy grade 3 (survey
grade) when measurements are performed within industrial buildings or outdoors. Ideally, the test source
should be mounted on a sound-reflecting plane located in a large open space. For sources normally installed
on the floor of machine rooms, corrections are defined to account for undesired reflections from nearby
objects, walls, and the ceiling, and for the residual background noises that occur there.
The methods specified in this International Standard permit the determination of the sound power level and
the sound energy level with frequency A-weighting applied.
[5]
For applications where greater accuracy is required, reference can be made to ISO 3744, ISO 3745 or an
[14]-[16]
appropriate part of ISO 9614 . If the relevant criteria for the measurement environment specified in this
[2] [6]
International Standard are not met, it might be possible to refer to another of the ISO 3741 to ISO 3747
[14]-[16]
series, or to an appropriate part of ISO 9614 .

INTERNATIONAL STANDARD ISO 3746:2010(E)

Acoustics — Determination of sound power levels and sound
energy levels of noise sources using sound pressure — Survey
method using an enveloping measurement surface over a
reflecting plane
1 Scope
1.1 General
This International Standard specifies methods for determining the sound power level or sound energy level of
a noise source from sound pressure levels measured on a surface enveloping a noise source (machinery or
equipment) in a test environment for which requirements are given. The sound power level (or, in the case of
noise bursts or transient noise emission, the sound energy level) produced by the noise source with frequency
A-weighting applied is calculated using those measurements.
NOTE Differently shaped measurement surfaces can yield differing estimates of the sound power level of a given
noise source and an appropriately drafted test code (see ISO 12001) gives detailed information on the selection of the
surface.
1.2 Types of noise and noise sources
The methods specified in this International Standard are suitable for all types of noise (steady, non-steady,
fluctuating, isolated bursts of sound energy, etc.) defined in ISO 12001.
This International Standard is applicable to all types and sizes of noise source (e.g. stationary or slowly
moving plant, installation, machine, component or sub-assembly), provided the conditions for the
measurements can be met.
NOTE The conditions for measurements given in this International Standard can be impracticable for very tall or very
long sources such as chimneys, ducts, conveyors, and multi-source industrial plants. A test code for the determination of
noise emission of specific sources can provide alternative methods in such cases.
1.3 Test environment
The test environments that are applicable for measurements made in accordance with this International
Standard can be located indoors or outdoors, with one or more sound-reflecting planes present on or near
which the noise source under test is mounted.
1.4 Measurement uncertainty
Information is given on the uncertainty of the sound power levels and sound energy levels determined in
accordance with this International Standard, for measurements made with frequency A-weighting applied. The
uncertainty conforms with that of ISO 12001:1996, accuracy grade 3 (survey grade).
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3744, Acoustics — Determination of sound power levels and sound energy levels of noise sources using
sound pressure — Engineering methods for an essentially free field over a reflecting plane
ISO 5725 (all parts), Accuracy (trueness and precision) of measurement methods and results
ISO 12001:1996, Acoustics — Noise emitted by machinery and equipment — Rules for the drafting and
presentation of a noise test code
ISO/IEC Guide 98-3, Uncertainty of measurement — Part 3: Guide to the expression of uncertainty in
measurement (GUM:1995)
IEC 60942:2003, Electroacoustics — Sound calibrators
IEC 61672-1:2002, Electroacoustics — Sound level meters — Part 1: Specifications
3 Terms and definitions
For the purposes of this document, the following definitions apply.
3.1
sound pressure
p
difference between instantaneous pressure and static pressure
[23]
NOTE 1 Adapted from ISO 80000-8:2007 , 8-9.2.
NOTE 2 Sound pressure is expressed in pascals.
3.2
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure, p, to the square of a
reference value, p , expressed in decibels
p
L = 10 lg dB (1)
p
p
where the reference value, p , is 20 μPa
[22]
[ISO/TR 25417:2007 , 2.2]
NOTE 1 If specific frequency and time weightings as specified in IEC 61672-1 and/or specific frequency bands are
applied, this is indicated by appropriate subscripts; e.g. L denotes the A-weighted sound pressure level.
pA
[23]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-22.
2 © ISO 2010 – All rights reserved

3.3
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure, p,
during a stated time interval of duration, T (starting at t and ending at t ), to the square of a reference value,
1 2
p , expressed in decibels
t
⎡⎤
⎢⎥
pt()dt
∫
⎢⎥
T
t
⎢ ⎥
(2)
L = 10 lg dB
pT,
⎢ 2⎥
p
⎢⎥
⎢⎥
⎢⎥
⎣⎦
where the reference value, p , is 20 μPa
NOTE 1 In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily determined
over a certain measurement time interval.
NOTE 2 Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by L , which is
pA,T
usually abbreviated to L .
pA
[22]
NOTE 3 Adapted from ISO/TR 25417:2007 , 2.3.
3.4
single event time-integrated sound pressure level
L
E
ten times the logarithm to the base 10 of the ratio of the integral of the square of the sound pressure, p, of an
isolated single sound event (burst of sound or transient sound) over a stated time interval T (starting at t and
ending at t ), to a reference value, E , expressed in decibels
2 0
t
⎡⎤2
⎢⎥
pt()dt
∫
⎢⎥
t
⎢⎥
L = 10 lg dB (3)
E
⎢⎥
E
⎢⎥
⎢⎥
⎢⎥
⎣⎦
2 −10 2
where the reference value, E , is (20 μPa) s = 4 × 10 Pa s
⎡⎤
T
NOTE 1 This quantity can be obtained by L + 10 lg dB, where T = 1 s.
pT, ⎢⎥ 0
T
⎣⎦0
NOTE 2 When used to measure sound immission, this quantity is usually called “sound exposure level” (see
[22]
ISO/TR 25417:2007 ).
3.5
measurement time interval
T
portion or a multiple of an operational period or operational cycle of the noise source under test, for which the
time-averaged sound pressure level is determined
NOTE Measurement time interval is expressed in seconds.
3.6
reflecting plane
sound-reflecting planar surface on which the noise source under test is located
3.7
frequency range of interest
frequency range of octave bands with nominal mid-band frequencies from 125 Hz to 8 000 Hz
3.8
reference box
hypothetical right parallelepiped terminating on the reflecting plane(s) on which the noise source under test is
located, that just encloses the source including all the significant sound-radiating components and any test
table on which the source is mounted
NOTE If required, the smallest possible test table can be used for compatibility with emission sound pressure
[18] [21]
measurements at bystander positions in accordance with, for example, the ISO 11201 to ISO 11204 series.
3.9
characteristic source dimension
d
distance from the origin of the co-ordinate system to the farthest corner of the reference box
NOTE Characteristic source dimension is expressed in metres.
3.10
measurement distance
d
distance from the reference box to a parallelepiped measurement surface
NOTE Measurement distance is expressed in metres.
3.11
measurement radius
r
radius of a hemispherical, half-hemispherical or quarter-hemispherical measurement surface
NOTE Measurement radius is expressed in metres.
3.12
measurement surface
hypothetical surface of area, S, on which the microphone positions are located at which the sound pressure
levels are measured, enveloping the noise source under test and terminating on the reflecting plane(s) on
which the source is located
3.13
background noise
noise from all sources other than the noise source under test
NOTE Background noise includes contributions from airborne sound, noise from structure-borne vibration, and
electrical noise in the instrumentation.
3.14
background noise correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the
microphone positions on the measurement surface, to account for the influence of background noise
NOTE 1 Background noise correction is expressed in decibels.
NOTE 2 The background noise correction is frequency dependent; the correction in the case of A-weighting is denoted
K .
1A
4 © ISO 2010 – All rights reserved

3.15
environmental correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels over all the
microphone positions on the measurement surface, to account for the influence of reflected or absorbed
sound
NOTE 1 Environmental correction is expressed in decibels.
NOTE 2 The environmental correction is frequency dependent; the correction in the case of A-weighting is denoted K .
2A
NOTE 3 In general, the environmental correction depends on the area of the measurement surface and usually K
2A
increases with S.
3.16
surface time-averaged sound pressure level
L
p
mean (energy average) of the time-averaged sound pressure levels over all the microphone positions, or
traverses, on the measurement surface, with the background noise correction, K , and the environmental
correction, K , applied
NOTE Surface time-averaged sound pressure level is expressed in decibels.
3.17
surface single event time-integrated sound pressure level
L
E
mean (energy average) of the single event time-integrated sound pressure levels at all the microphone
positions, or traverses, on the measurement surface, with the background noise correction, K , and the
environmental correction, K , applied
NOTE Surface single event time-integrated sound pressure level is expressed in decibels.
3.18
sound power
P
through a surface, product of the sound pressure, p, and the component of the particle velocity, u , at a point
n
on the surface in the direction normal to the surface, integrated over that surface
[23]
[ISO 80000-8:2007 , 8-16]
NOTE 1 Sound power is expressed in watts.
NOTE 2 The quantity relates to the rate per time at which airborne sound energy is radiated by a source.
3.19
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power of a source, P, to a reference value, P ,
expressed in decibels
P
L = 10 lg dB (4)
W
P
where the reference value, P , is 1 pW
NOTE 1 If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound power level.
WA
[23]
NOTE 2 This definition is technically in accordance with ISO 80000-8:2007 , 8-23.
[22]
[ISO/TR 25417:2007 , 2.9]
3.20
sound energy
J
integral of the sound power, P, over a stated time interval of duration T (starting at t and ending at t )
1 2
t
J = Pt()dt (5)
∫
t
NOTE 1 Sound energy is expressed in joules.
NOTE 2 The quantity is particularly relevant for non-stationary, intermittent sound events.
[22]
[ISO/TR 25417:2007 , 2.10]
3.21
sound energy level
L
J
ten times the logarithm to the base 10 of the ratio of the sound energy, J, to a reference value, J , expressed
in decibels
J
L = 10 lg dB (6)
J
J
where the reference value, J , is 1 pJ
NOTE If a specific frequency weighting as specified in IEC 61672-1 and/or specific frequency bands are applied, this
should be indicated by appropriate subscripts; e.g. L denotes the A-weighted sound energy level.
JA
[22]
[ISO/TR 25417:2007 , 2.11]
4 Test environment
4.1 General
The test environments that are applicable for measurements in accordance with this International Standard
are a room or a flat outdoor area which is adequately isolated from background noise (see 4.2) and which
meets the qualification requirements of 4.3.
Environmental conditions having an adverse effect on the microphones used for the measurements (e.g.
strong electric or magnetic fields, wind, impingement of air discharge from the noise source being tested, high
or low temperatures) shall be avoided. The instructions of the manufacturers of the measuring instrumentation
regarding adverse environmental conditions shall be followed.
In an outdoor area, care shall be taken to minimize the effects of adverse meteorological conditions (e.g.
temperature, humidity, wind, precipitation) on the sound propagation and on the sound generation over the
frequency range of interest or on the background noise during the course of the measurements.
At altitudes above 1 500 m, sound power levels and sound energy levels shall be corrected to reference
meteorological conditions in accordance with ISO 3744.
When a reflecting surface is not a ground plane or is not an integral part of a test room surface, particular care
should be exercised to ensure that the plane does not radiate any appreciable sound due to vibrations.
6 © ISO 2010 – All rights reserved

4.2 Criterion for background noise
The A-weighted sound pressure levels due to background noise averaged over the microphone positions, or
traverses, on the measurement surface shall be at least 3 dB below the mean sound pressure level due to the
noise source under test in operation when measured in the presence of this background noise (see 8.3.2).
4.3 Criterion for acoustic adequacy of test environment
Annex A specifies procedures for determining the magnitude of the environmental correction, K , to account
2A
for deviations of the test environment from the ideal condition. Measurements in accordance with this
International Standard are only valid where K u 7 dB.
2A
[6] [14] [15]
NOTE 1 If the environmental correction K exceeds 7 dB, ISO 3747 , ISO 9614-1 or ISO 9614-2 can be used.
2A
NOTE 2 In some specific cases, the horizontal testing plane is only partially reflecting (e.g. lawnmowers, some types of
earth-moving machines). In such cases, a relevant noise test code describes in detail the nature of the plane on which the
source is mounted and indicates the possible consequences on the measurement uncertainty.
5 Instrumentation
5.1 General
The instrumentation system, including the microphones, cables and windscreen, if used, shall meet the
requirements of IEC 61672-1:2002, class 2.
Class 2 instrumentation is acceptable for steady noise but generally it is recommended to use class 1
instrumentation.
5.2 Calibration
Before and after each series of measurements, a sound calibrator meeting the requirements of
IEC 60942:2003, class 1 shall be applied to each microphone to verify the calibration of the entire measuring
system at one or more frequencies within the frequency range of interest. Without any adjustment, the
difference between the readings made before and after each series of measurements shall be less than or
equal to 0,5 dB. If this value is exceeded, the results of this series of measurements shall be discarded.
The calibration of the sound calibrator, and the compliance of the instrumentation system with the
requirements of IEC 61672-1 shall be verified at intervals in a laboratory making calibrations traceable to
appropriate standards.
Unless national regulations dictate otherwise, it is recommended that the sound calibrator should be calibrated
at intervals not exceeding 1 year and the compliance of the instrumentation system with the requirements of
IEC 61672-1 verified at intervals not exceeding 2 years.
6 Definition, location, installation and operation of noise source under test
6.1 General
The manner in which the noise source under test is installed and operated may have a significant influence on
the sound power or sound energy emitted by a noise source. This clause specifies conditions that are
intended to minimize variations in the noise emission due to the installation and operating conditions of the
noise source under test. Relevant instructions of a noise test code, if any exists for the family of machinery or
equipment to which the noise source under test belongs, shall be followed. The same installation, mounting,
and operating conditions of the noise source under test shall be used for the determination of emission sound
pressure levels and sound power levels. A noise test code for the noise source under test, if any exists,
describes the installation, mounting, and operating conditions in detail.
Particularly for large machines, it is necessary to decide which components, sub-assemblies, auxiliary
equipment, power sources, etc., constitute integral parts of the noise source.
6.2 Auxiliary equipment
Care shall be taken to ensure that any electrical conduits, piping or air ducts connected to the noise source
under test do not radiate significant amounts of sound energy into the test environment.
If practicable, all auxiliary equipment necessary for the operation of the noise source under test that is not a
part of it shall be located outside the test environment. If this is impractical, care shall be taken to minimize
any sound radiated into the test environment from such equipment. The noise source under test shall be taken
to include all significant sources of sound emission, including auxiliary equipment which cannot either be
removed or adequately quietened, and the reference box (see 7.1) shall be extended appropriately.
6.3 Noise source location
The noise source to be tested shall be installed with respect to the reflecting plane or planes, as if it were in
normal use. The noise source shall be located at a sufficient distance from any reflecting wall or ceiling or any
reflecting object so that the requirements given in Annex A are satisfied on the measurement surface.
Typical installation conditions for some machines involve two or more reflecting surfaces (e.g. an appliance
installed against a wall), or free space (e.g. a hoist), or an opening in an otherwise reflecting plane (so that
radiation may occur on both sides of the vertical plane). Detailed information on installation conditions should
be based on the general requirements of this International Standard and on the relevant noise test code, if
one exists.
6.4 Mounting of the noise source
6.4.1 General
In many cases, the sound power or sound energy emitted by a source is affected by support or mounting
conditions. Whenever a typical mounting condition exists for the noise source under test, that condition shall
be used or simulated, if feasible.
Mounting conditions specified or recommended by the manufacturer of the noise source under test shall be
used unless otherwise specified in any relevant noise test code. If a typical mounting condition does not exist,
or cannot be utilized for the test, or if there are several alternative possibilities, care shall be taken to ensure
that the mounting arrangement does not induce a variability in the sound output of the source which is atypical.
Precautions shall be taken to reduce any sound radiation from the structure on which the noise source is
mounted.
Many small noise sources, although themselves poor radiators of low-frequency sound, can, as a result of the
method of mounting, radiate more low-frequency sound when their vibrational energy is transmitted to
surfaces large enough to be efficient radiators. Resilient mountings shall be interposed, if possible, between
the noise source under test and the supporting structure, so that the transmission of vibration to the support
and the reaction on the source are both minimized. In this case, the mounting base should be rigid (i.e. have a
sufficiently high mechanical impedance) to prevent it from vibrating excessively and radiating sound. However,
resilient mounts shall be used only if the noise source under test is resiliently mounted in typical field
installations.
Coupling conditions, e.g. between prime movers and driven machines, can exert a considerable influence on
the sound radiation of the noise source under test. It may be appropriate to use a flexible coupling, but similar
considerations apply to these as to resilient mounts.
8 © ISO 2010 – All rights reserved

6.4.2 Hand-held machinery and equipment
Such machinery and equipment shall be suspended or guided by hand, so that no structure-borne sound is
transmitted via any attachment that does not belong to the noise source under test. If the noise source under
test requires a support for its operation during testing, the support structure shall be small, considered to be a
part of the noise source under test, and comply with the requirements of the relevant noise test code, if any
exists.
6.4.3 Base-mounted, wall-mounted and tabletop machinery and equipment
Such machinery and equipment shall be placed on a reflecting (acoustically hard) plane (floor or wall). Base-
mounted machinery or equipment intended exclusively for mounting in front of a wall shall be installed on an
acoustically hard surface in front of an acoustically hard wall. Tabletop machinery or equipment shall be
placed on the floor at least 1,5 m from any wall of the room, unless a table or stand is required for operation in
accordance with the noise test code for the machinery or equipment under test. The table or stand shall be at
least 1,5 m from any absorptive surface of the test room. Such machinery or equipment shall be placed at the
centre of the top of a standard test table.
[18]
NOTE An example of a test table is given in ISO 11201 .
6.5 Operation of source during test
The sound power or sound energy emitted by a source, whether stationary or moving, can be affected by the
load applied, the running speed, and the conditions under which it is operating. The source shall be tested,
wherever possible, under conditions that are reproducible and representative of the noisiest operation in
typical usage. The specifications given in a noise test code, if any exists, shall be followed, but in the absence
of a noise test code, one or more of the following modes of operation shall be selected for the test(s):
a) source under specified load and conditions;
b) source under full load [if different from a)];
c) source under no load (idling);
d) source at maximum operating speed under defined conditions;
e) source operating under conditions corresponding to maximum sound generation representative of normal
use;
f) source with simulated loading, under defined conditions;
g) source undergoing a characteristic work cycle under defined conditions.
The source shall be stabilized in the desired operating condition, with any power source or transmission
system running at a stable temperature, prior to the start of measurements for sound power level or sound
energy level determination. The load, speed, and operating conditions shall either be held constant during the
test or varied through a defined cycle in a controlled manner.
If the sound power or sound energy emission depends on secondary operating parameters, e.g. the type of
material being processed or the design of cutting tool, those parameters shall be selected, as far as is
practicable, that give the smallest variations and that are typical of normal use. If simulated loading conditions
are used, they shall be chosen such that the sound power levels or sound energy levels of the source under
test are representative of normal use.
7 Reference box and measurement surface
7.1 Reference box
In order to facilitate the selection of the shape and dimensions of the measurement surface, the reference box
shall first be delineated. The reference box is a hypothetical surface defined by the smallest right
parallelepiped that just encloses the source under test. When defining the dimensions of the reference box,
elements protruding from the source which are known not to be significant radiators of sound may be
disregarded.
The locations of the reference box, the measurement surface, and the microphone positions for
measurements are defined with respect to a co-ordinate system with origin O in the ground plane, shown in
Figure 1. The point O is the middle point of a box consisting of the reference box and its images in the
adjoining reflecting plane(s). The horizontal axes x and y of the co-ordinate system also lie in the ground plane,
parallel to the length and width of the reference box. The characteristic source dimension, d , used to
determine the dimensions of the measurement surface, is shown in Figure 1 for reference boxes on one, two,
and three reflecting planes.
7.2 Measurement surface
7.2.1 General
This International Standard gives specifications relating to the shape of the measurement surface.
The microphone positions, or traverses, at which the sound pressure levels are measured lie on the
measurement surface, a hypothetical surface of area S which envelops the reference box and terminates on
the reflecting plane(s). The measurement surface shall be of one of the following shapes:
a) a hemisphere, half-hemisphere or quarter-hemisphere of radius r (the measurement radius), see
Annex B;
b) a right parallelepiped with sides parallel to those of the reference box, each side being spaced a distance
d (the measurement distance) from the corresponding side of the reference box, see Annex C.
NOTE Other microphone arrangements and measurement surfaces, as given, for example, in ISO 3744, which
provide improved accuracy can also be used.
For a noise source located in a suitable flat outdoor area (see Clause 4) a greater measurement distance is
usually selected and a hemispherical measurement surface is preferred. For a noise source located in a room
or space having unfavourable acoustical conditions (e.g. containing sound-reflecting objects or being subject
to high levels of background noise), the selection of a small measurement distance is appropriate and this
dictates the selection of a parallelepiped measurement surface.
For measurements on a series of similar sources (e.g. machines of the same type or machines from the same
family of a similar size), the same shape of measurement surface shall be used.
7.2.2 Microphone orientation
The microphone shall be oriented so that the reference direction of the microphone (as specified in
IEC 61672-1) is normal to the measurement surface.
NOTE Generally, for free-field response microphones, the reference direction is the long axis of the microphone
preamplifier. For diffuse-field response microphones, the reference direction is perpendicular to the long axis of the
microphone-preamplifier body.
10 © ISO 2010 – All rights reserved

a)  Reference box on one reflecting plane, dl=+/2 l /2+l
() ( )
01 2 3
b)  Reference box on two reflecting planes, dl=+l /2+l
()
01 2 3
c)  Reference box on three reflecting planes, d=+lll+
01 2 3
Key
d characteristic source dimension
l reference box length
l reference box width
l reference box height
O origin
Figure 1 — Reference box and origin of co-ordinates for one, two and three reflecting planes
7.2.3 Hemispherical measurement surface
The hemisphere shall be centred on the co-ordinate origin, O, see Figure 1. For any noise source, the
measurement radius, r, shall be greater than or equal to twice the characteristic source dimension, d , not less
than 1 m and not greater than 16 m.
For small products, the measurement radius may be less than 1 m, but shall not be less than 0,5 m.
If it is necessary to use a measurement radius that is so large that the requirements for the acoustic
environment (see Clause 4) are not fulfilled, a hemispherical measurement surface should not be used and
the measurement surface should be a parallelepiped or a combination of forms.
If there is only one reflecting plane, the measurement surface is a full hemisphere and its area (see 8.3.5 and
8.4.4) S = 2πr . If the source under test stands against a wall, the measurement surface is a half-hemisphere,
of area S = πr . If the source stands in a corner, the measurement surface is a quarter-hemisphere, of area
S = πr /2.
7.2.4 Parallelepiped measurement surface
The parallelepiped shall have the same orientation with respect to the co-ordinate origin, O, as the reference
box. The measurement distance, d, shall be at least 0,15 m, but preferably 1 m or more.
If there is only one reflecting plane (see Figures C.2 to C.6), the area S of the measurement surface is given
by Equation (7):
S = 4(ab + bc + ca) (7)
where
a = 0,5l + d
b = 0,5l + d
c = l + d
in which l , l , and l are the length, width, and height, respectively, of the reference box.
1 2 3
If the source under test stands against a wall (see Figure C.7), the measurement surface area is given by
S = 2(2ab + bc + 2ca) (8)
where
a = 0,5l + 0,5d
b = 0,5l + d
c = l + d
in which
l is the length of the reference box from the wall to the front face,
l , l are the width and height, respectively, of the reference box.
2 3
If the source stands in a corner (see Figure C.8), the measurement surface area is given by
S = 2(2ab + bc + ca) (9)
12 © ISO 2010 – All rights reserved

where
a = 0,5l + 0,5d
b = 0,5l + 0,5d
c = l + d
in which
l , l are the length and width of the reference box measured from the two walls to the respective
1 2
opposite faces,
l is the height of the reference box.
8 Determination of sound power levels and sound energy levels
8.1 Determination of environmental correction
The environmental correction, K , shall first be determined using Annex A.
2A
8.2 Microphone positions on the measurement surface
8.2.1 Hemispherical measurement surface
For a noise source tested adjacent to one reflecting plane, the microphones shall be located at the four
positions numbered 4, 5, 6, and 10, the co-ordinates of which are given in Table B.1 and illustrated in
Figures B.1 and B.2.
For a noise source tested adjacent to two reflecting planes, the microphones shall be located at the three
positions numbered 14, 15, and 18, the co-ordinates of which are given in Table B.2 and illustrated in
Figure B.3.
For a noise source tested adjacent to three reflecting planes, the microphones shall be located at the three
positions numbered 14, 21, and 22, the co-ordinates of which are given in Table B.2 and illustrated in
Figure B.4.
Additional microphone positions shall be used to make further measurements if the range of A-weighted
sound pressure levels (i.e. the difference in decibels between the highest and lowest levels) measured in
accordance with 8.3.1 exceeds twice the number of measurement positions.
The additional microphone positions shall be those numbered 14, 15, 16, and 20 in Table B.1 and Figure B.2.
Optionally, the required additional positions on the full hemisphere may be obtained with another
measurement at the original microphone positions with the noise source under test rotated through 60°.
If the source under test radiates noise predominantly in one direction or if the noise from a large source is
emitted only from a small portion of the source, the usage of extra localized microphone positions on the
measurement surface in the region of high radiation should be considered. In this case, follow the procedures
specified in ISO 3744.
8.2.2 Parallelepiped measurement surface
The number and locations of the microphone positions or traverses depend upon the dimensions of the
measurement surface and the measurement distance, and procedures for determining how many and where
they shall be are given in Annex C.
Additional microphone positions shall be used to make further measurements if the range of A-weighted
sound pressure levels (i.e. the difference in decibels between the highest and lowest levels) measured in
accordance with 8.3.1 exceeds twice the number of measurement positions.
The number of measurement positions shall be increased as shown in Figure C.1, by increasing the number
of equally sized rectangular partial areas.
If the source under test radiates noise predominantly in one direction or if the noise from a large source is
emitted only from a small portion of the source, the usage of extra localized microphone positions on the
measurement surface in the region of high radiation should be considered. In this case follow the procedures
of ISO 3744.
8.2.3 Reduction in the number of microphone positions
The number of microphone positions can be reduced if preliminary investigations for a particular family of
noise sources show that by using the reduced number of microphone positions, the determined surface sound
pressure levels do not deviate by more than 1 dB from those determined from measurements over the
complete set of microphone positions in accordance with 8.2.1 and 8.2.2. An example is when the radiation
pattern is shown to be symmetrical.
NOTE The overhead position(s) can be omitted for safety reasons, if so stated in the relevant noise test code.
8.3 Determination of sound power levels
8.3.1 Measurement of sound pressure levels
A-weighted time-averaged sound pressure levels from the noise source under test, L′ , shall be obtained
pAi(ST)
at each microphone position (i = 1, 2 … n) over a typical period of operation of the source, for each mode of
operation selected (see 6.5). Where the sound pressure levels at individual microphone positions vary with
time, it is important to select carefully the measurement time interval and the interval chosen shall be stated in
the test report. The measurement time interval shall be at least 10 s unless otherwise stated in the noise test
code for the specific family of noise sources.
In addition, either immediately before or immediately after the sound pressure levels from the noise source
under test, L′ , are measured, the A-weighted time-averaged sound pressure level of the background,
pAi(ST)
L , shall be obtained at each microphone position over the same measurement time interval as that used
pAi(B)
for the noise source under test.
8.3.2 Calculation of mean time-averaged sound pressure levels
The mean values of the measured sound pressure levels from the noise source under test and the
background noise shall be determined as described below.
Refer to 4.2 for the criterion for background noise and for determining whether or not the measurements meet
the requirements of this International Standard.
For a measurement surface having microphone positions associated with equal segment areas, the mean
A-weighted time-averaged sound pressure level from the array of microphone positions over the
measurement surface, for the chosen mode of operation of the noise source under test, L′ , shall be
pA(ST)
calculated using Equation (10):
N
⎡⎤M
1 0,1L′
piA(ST)
⎢ ⎥
L′ =10 lg 10 dB (10)
pA(ST) ∑
N
⎢⎥
M
i=1
⎣⎦
14 © ISO 2010 – All rights reserved

where
′
L is t
...

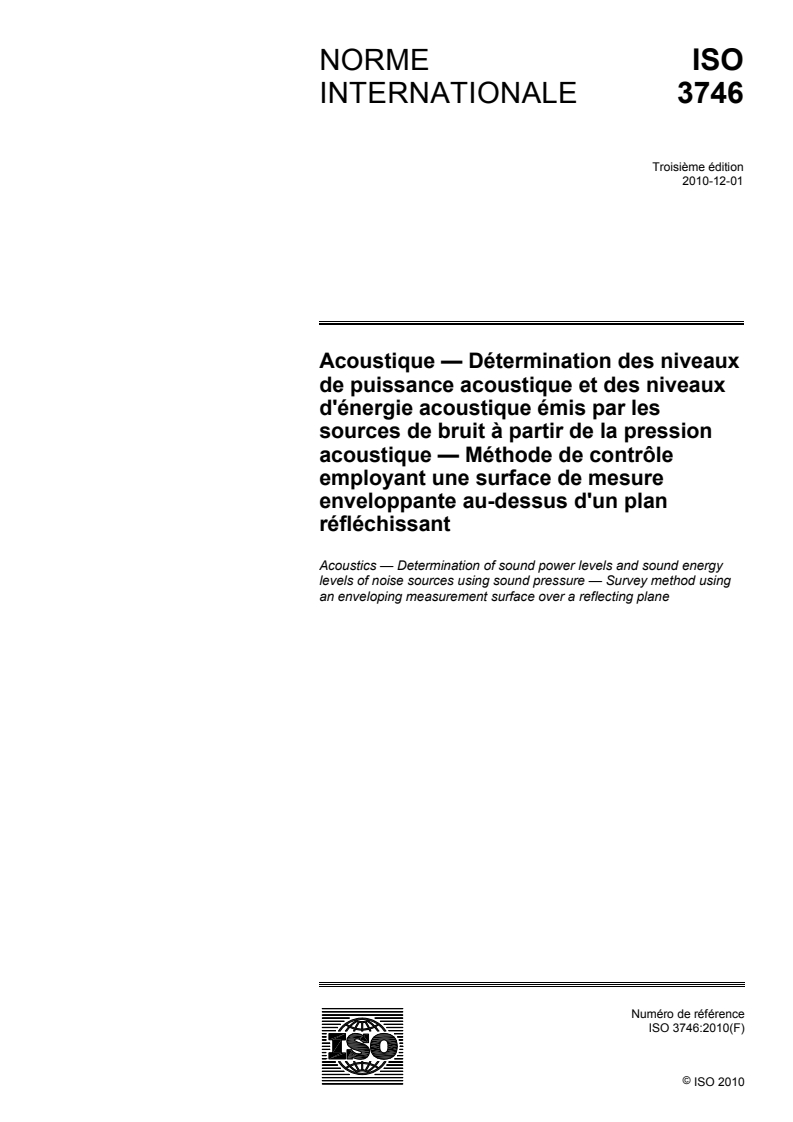

NORME ISO
INTERNATIONALE 3746
Troisième édition
2010-12-01
Acoustique — Détermination des niveaux
de puissance acoustique et des niveaux
d'énergie acoustique émis par les
sources de bruit à partir de la pression
acoustique — Méthode de contrôle
employant une surface de mesure
enveloppante au-dessus d'un plan
réfléchissant
Acoustics — Determination of sound power levels and sound energy
levels of noise sources using sound pressure — Survey method using
an enveloping measurement surface over a reflecting plane

Numéro de référence
©
ISO 2010
DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Version française parue en 2011
Publié en Suisse
ii © ISO 2010 – Tous droits réservés

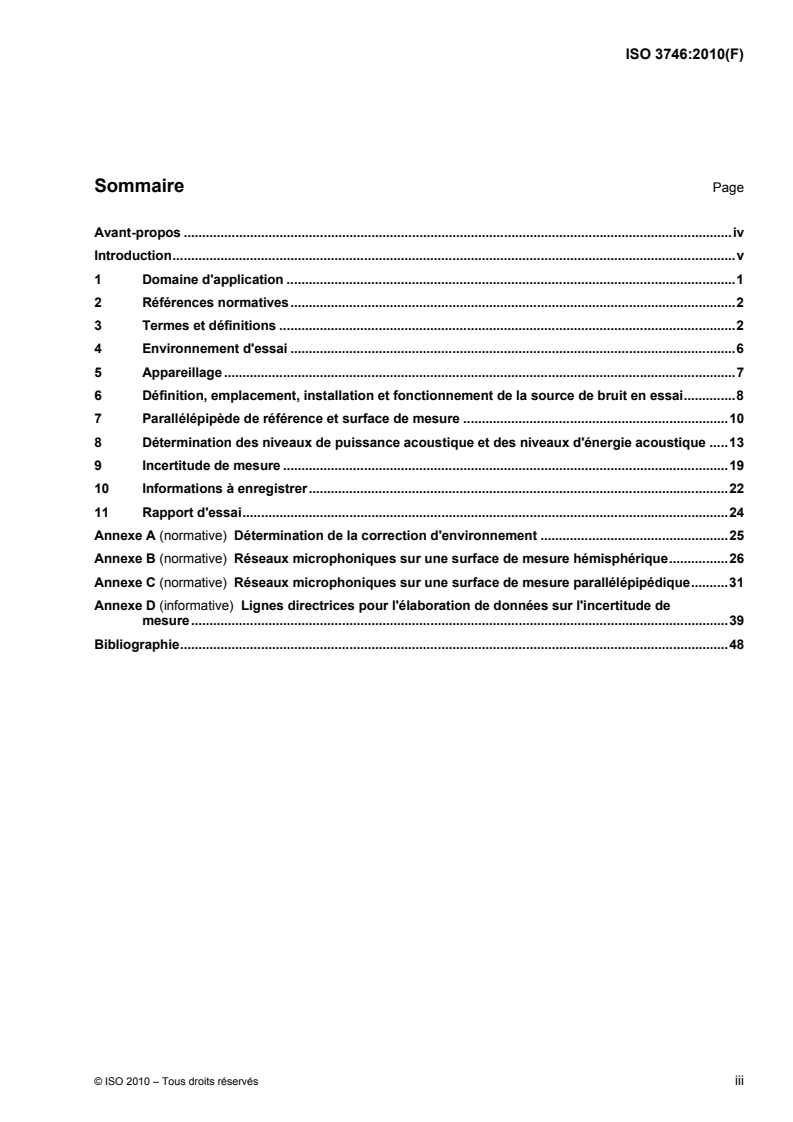

Sommaire Page
Avant-propos . iv
Introduction . v
1  Domaine d'application . 1
2  Références normatives . 2
3  Termes et définitions . 2
4  Environnement d'essai . 6
5  Appareillage . 7
6  Définition, emplacement, installation et fonctionnement de la source de bruit en essai . 8
7  Parallélépipède de référence et surface de mesure . 10
8  Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique . 13
9  Incertitude de mesure . 19
10  Informations à enregistrer . 22
11  Rapport d'essai . 24
Annexe A (normative) Détermination de la correction d'environnement . 25
Annexe B (normative) Réseaux microphoniques sur une surface de mesure hémisphérique . 26
Annexe C (normative) Réseaux microphoniques sur une surface de mesure parallélépipédique . 31
Annexe D (informative) Lignes directrices pour l'élaboration de données sur l'incertitude de
mesure . 39
Bibliographie . 48

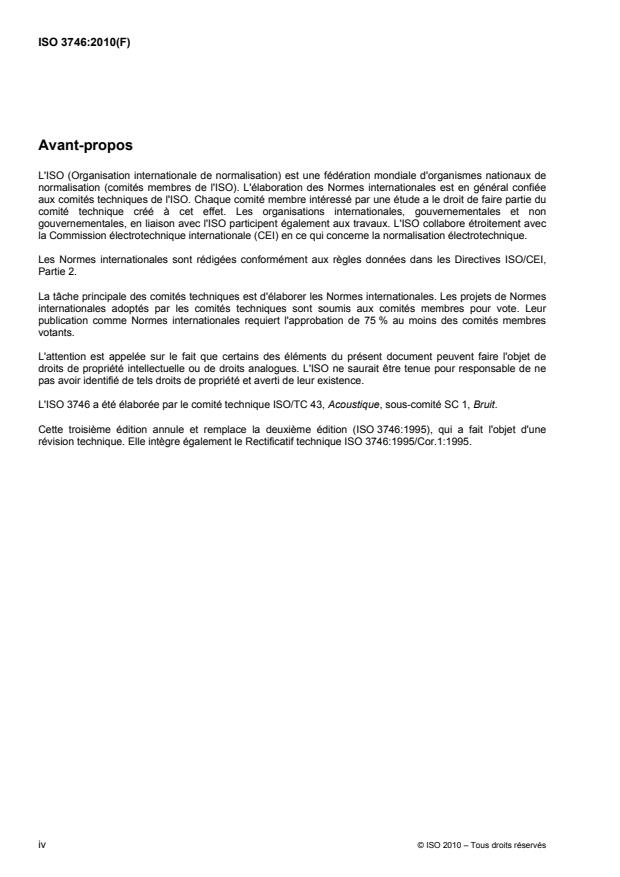

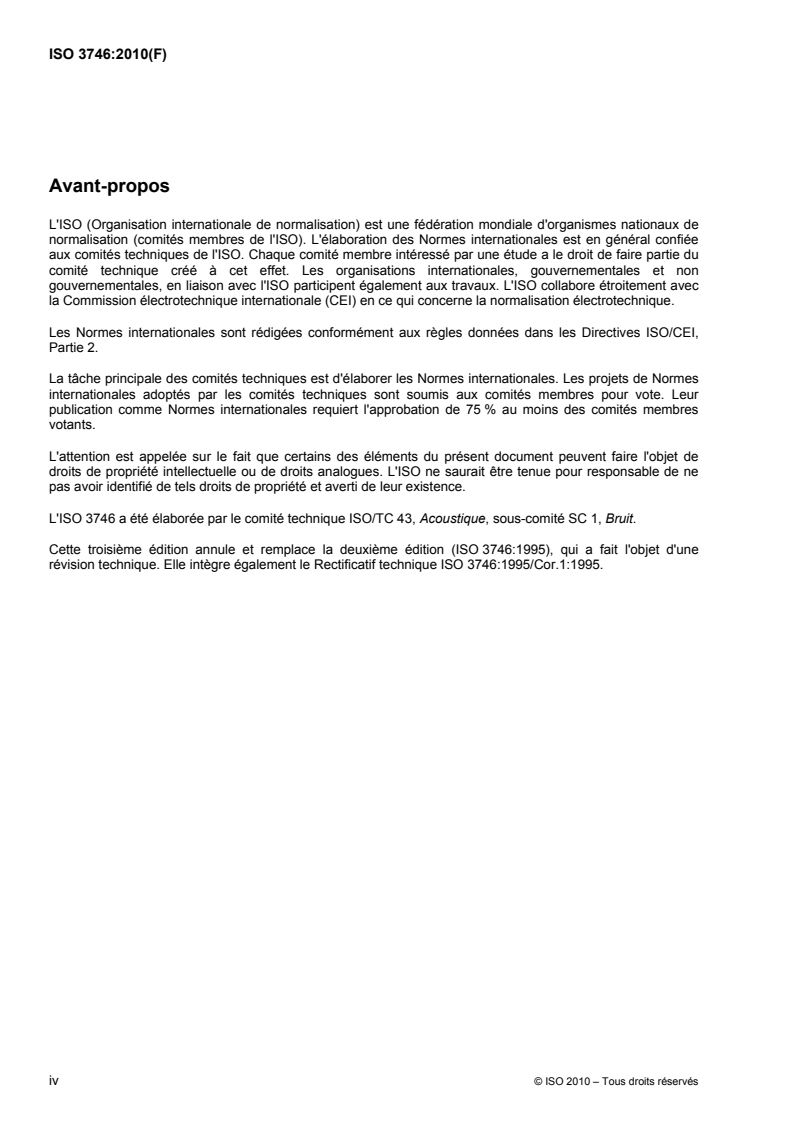

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3746 a été élaborée par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1, Bruit.
Cette troisième édition annule et remplace la deuxième édition (ISO 3746:1995), qui a fait l'objet d'une
révision technique. Elle intègre également le Rectificatif technique ISO 3746:1995/Cor.1:1995.

iv © ISO 2010 – Tous droits réservés

Introduction
[2] [6]
La présente Norme internationale fait partie de la série ISO 3741 à ISO 3747 qui regroupe des normes
spécifiant diverses méthodes de détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par des sources de bruit telles que les machines, équipements et leurs sous-ensembles.
[1]
L'ISO 3740 donne des lignes directrices pour aider au choix de la méthode. Ce choix dépend de
l'environnement du site d'essai disponible et de la précision requise pour les valeurs du niveau de puissance
acoustique ou du niveau d'énergie acoustique. Il peut être nécessaire d'établir un code d'essai pour la source
de bruit individuelle afin de choisir la surface de mesure des niveaux sonores et le réseau microphonique
[1]
appropriés parmi les surfaces et les réseaux admis dans chacune des normes de la série ISO 3740 à
[6]
ISO 3747 , et de donner les exigences relatives aux conditions de montage, de charge et de fonctionnement
de la source en essai dans lesquelles les niveaux de puissance acoustique ou les niveaux d'énergie
acoustique doivent être obtenus. La puissance acoustique émise par une source donnée dans
l'environnement d'essai est calculée à partir de la pression acoustique quadratique moyenne mesurée sur une
surface de mesure fictive entourant la source, et de l'aire de cette surface. L'énergie acoustique d'un
événement élémentaire unique émis par une machine est calculée à partir de cette puissance acoustique et
de la durée de l'événement.
La présente Norme internationale spécifie des méthodes permettant d'obtenir des résultats ayant une classe
de précision 3 (classe contrôle) selon l'ISO 12001:1996 lorsque les mesurages sont réalisés à l'intérieur de
bâtiments industriels ou en plein air. Idéalement, il convient de monter la source en essai sur un plan
acoustique réfléchissant situé dans une zone bien dégagée. Pour des sources normalement installées sur le
sol de salles des machines, des corrections sont définies pour tenir compte des réflexions parasites par les
objets situés à proximité, les parois et le plafond, et des bruits de fond résiduels qui s'y produisent.
Les méthodes spécifiées dans la présente Norme internationale permettent la détermination du niveau de
puissance acoustique et du niveau d'énergie acoustique avec la pondération fréquentielle A appliquée.
[5]
Pour des applications nécessitant une plus grande précision, se référer à l'ISO 3744, à l'ISO 3745 ou à la
[14]-[16]
partie appropriée de l'ISO 9614 . Si les critères applicables à l'environnement de mesure spécifiés dans
la présente Norme internationale ne sont pas satisfaits, il peut s'avérer possible de faire référence à une autre
[2] [6] [14]-[16]
norme de la série ISO 3741 à ISO 3747 ou à une partie appropriée de l'ISO 9614 .

NORME INTERNATIONALE ISO 3746:2010(F)

Acoustique — Détermination des niveaux de puissance
acoustique et des niveaux d'énergie acoustique émis par les
sources de bruit à partir de la pression acoustique — Méthode
de contrôle employant une surface de mesure enveloppante
au-dessus d'un plan réfléchissant
1 Domaine d'application
1.1 Généralités
La présente Norme internationale spécifie des méthodes de détermination du niveau de puissance acoustique
ou du niveau d'énergie acoustique émis par une source de bruit à partir des niveaux de pression acoustique
mesurés sur une surface entourant une source de bruit (machine ou équipement) dans des conditions
d'environnement d'essai spécifiées. Le niveau de puissance acoustique (ou, dans le cas d'impulsions sonores
ou d'émissions sonores transitoires, le niveau d'énergie acoustique) produit par la source de bruit, avec la
pondération fréquentielle A appliquée, est calculé en utilisant ces mesures.
NOTE Des surfaces de mesure de formes différentes peuvent produire des estimations différentes du niveau de
puissance acoustique d'une source de bruit donnée. Un code d'essai acoustique rédigé de façon appropriée (voir
l'ISO 12001) apporte des informations détaillées sur le choix de la surface.
1.2 Types de bruit et sources sonores
Les méthodes spécifiées dans la présente Norme internationale sont applicables à tous les types de bruit
(stable, non stable, fluctuant, impulsions acoustiques isolées, etc.) définis dans l'ISO 12001.
La présente Norme internationale s'applique à tous les types de sources de bruit, quelles que soient leurs
dimensions (par exemple installation, dispositif, machine, composant, sous-ensemble fixe ou se déplaçant
lentement), sous réserve de pouvoir satisfaire aux conditions de mesurage.
NOTE Dans le cas de sources particulièrement hautes ou longues (cheminées, conduits, convoyeurs, installations
industrielles comprenant plusieurs sources), les conditions de mesure spécifiées dans la présente Norme internationale
peuvent s'avérer impraticables. Dans ces cas, un code d'essai acoustique pour la détermination de l'émission sonore d'un
type spécifique de sources peut fournir d'autres méthodes.
1.3 Environnement d'essai
Les environnements d'essai qui sont applicables aux mesurages réalisés conformément à la présente Norme
internationale peuvent être en salle ou en plein air, comprendre un ou plusieurs plans acoustiques
réfléchissants sur lesquels ou à proximité desquels est montée la source de bruit en essai.
1.4 Incertitude de mesure
Des informations sont données sur l'incertitude associée aux niveaux de puissance acoustique et aux niveaux
d'énergie acoustique déterminés conformément à la présente Norme internationale, pour des mesurages
effectués avec la pondération fréquentielle A. L'incertitude est conforme à celle de la classe de précision 3
(classe contrôle) définie dans l'ISO 12001:1996.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 3744, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique émis par les sources de bruit à partir de la pression acoustique — Méthode d'expertise pour des
conditions approchant celles du champ libre sur plan réfléchissant
ISO 5725 (toutes les parties), Exactitude (justesse et fidélité) des résultats et méthodes de mesure
ISO 12001:1996, Acoustique — Bruits émis par les machines et équipements — Règles pour la préparation et
la présentation d'un code d'essai acoustique
Guide ISO/CEI 98-3, Incertitude de mesure — Partie 3: Guide pour l'expression de l'incertitude de mesure
(GUM:1995)
CEI 60942:2003, Électroacoustique — Calibreurs acoustiques
CEI 61672-1:2002, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
pression acoustique
p
différence entre la pression instantanée et la pression statique
[23]
NOTE 1 Adapté de l'ISO 80000-8:2007 , 8-9.2.
NOTE 2 La pression acoustique est exprimée en pascals.
3.2
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique, p, au carré d'une valeur de
référence, p , exprimé en décibels
p
L  10 lg dB (1)
p
p
où la valeur de référence, p , est 20 µPa
[22]
[ISO/TR 25417:2007 , 2.2]
NOTE 1 Si des pondérations fréquentielles et temporelles spécifiques telles que celles définies dans la CEI 61672-1
et/ou des bandes de fréquences spécifiques sont appliquées, cela est indiqué au moyen d'indices appropriés; par
exemple, L désigne le niveau de pression acoustique pondéré A.
pA
[23]
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007 , 8-22.
2 © ISO 2010 – Tous droits réservés

3.3
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne temporelle du carré de la pression acoustique, p, sur
un intervalle de temps donné, T (commençant à t et se terminant à t ), au carré d'une valeur de référence, p ,
1 2 0
exprimé en décibels
t


pt()dt


T
t
 
(2)
L  10 lg dB
pT,
 2
p




où la valeur de référence, p , est 20 µPa
NOTE 1 En général, l'indice «T» est omis car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
NOTE 2 Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils sont notés
L , qui est généralement abrégé en L .
pA,T pA
[22]
NOTE 3 Adapté de l'ISO/TR 25417:2007 , 2.3.
3.4
niveau de pression acoustique intégré dans le temps d'un événement élémentaire
L
E
dix fois le logarithme décimal du rapport de l'intégrale du carré de la pression acoustique, p, d'un événement
acoustique élémentaire isolé (impulsion sonore ou son transitoire) sur un intervalle de temps donné T
(commençant à t et se terminant à t ), à une valeur de référence, E , exprimé en décibels
1 2 0
t


pt()dt


t
1
L  10 lg dB (3)
E

E




2 10 2
où la valeur de référence, E , est (20 µPa) s  4  10 Pa s

T
NOTE 1 Cette grandeur peut être obtenue par L  10 lg dB, où T  1 s.
 0
pT,
T
0
NOTE 2 Lorsqu'elle sert à mesurer les nuisances sonores, cette grandeur est généralement appelée «niveau
[22]
d'exposition sonore» (voir l'ISO/TR 25417:2007 ).
3.5
durée de mesurage
T
fraction ou multiple d'une phase ou d'un cycle de fonctionnement de la source de bruit en essai sur lequel le
niveau de pression acoustique temporel moyen est déterminé
NOTE La durée de mesurage est exprimée en secondes.
3.6
plan réfléchissant
surface plane réfléchissant le son, sur laquelle est située la source de bruit en essai
3.7
domaine de fréquences représentatif
domaine de fréquences des bandes d'octave de fréquences médianes nominales comprises entre 125 Hz et
8 000 Hz
3.8
parallélépipède de référence
parallélépipède rectangle fictif limité par le(les) plan(s) réfléchissant(s) sur lequel(lesquels) est placée la
source de bruit en essai, qui entoure la source au plus près, y compris tous les éléments à rayonnement
acoustique significatif et toute table d'essai sur laquelle la source est montée
NOTE Si nécessaire, la table d'essai la plus petite possible, pour assurer la compatibilité avec les mesurages de
pression acoustique d'émission aux positions d'assistant, peut être utilisée conformément, par exemple, à la série de
[18] [21]
normes ISO 11201 à ISO 11204 .
3.9
dimension caractéristique de la source
d
distance séparant l'origine du système de coordonnées de l'angle le plus éloigné du parallélépipède de
référence
NOTE La dimension caractéristique de la source est exprimée en mètres.
3.10
distance de mesurage
d
distance séparant le parallélépipède de référence d'une surface de mesure parallélépipédique
NOTE La distance de mesurage est exprimée en mètres.
3.11
rayon de mesurage
r
rayon d'une surface de mesure hémisphérique, semi-hémisphérique ou d'un quart d'hémisphère
NOTE Le rayon de mesurage est exprimé en mètres.
3.12
surface de mesure
surface fictive d'aire S, entourant la source de bruit en essai et sur laquelle sont situées les positions de
microphone où les niveaux de pression acoustique sont mesurés; elle est limitée par un ou plusieurs plans
réfléchissants sur lesquels est placée la source
3.13
bruit de fond
bruit émis par l'ensemble des sources autres que la source de bruit en essai
NOTE Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de structure et bruit
électrique des instruments de mesure.
3.14
correction de bruit de fond
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens sur l'ensemble des positions de microphone sur la surface de mesure pour tenir compte de l'influence
du bruit de fond
NOTE 1 La correction de bruit de fond est exprimée en décibels.
NOTE 2 La correction de bruit de fond est fonction de la fréquence; la correction dans le cas d'une pondération A est
notée K .
1A
4 © ISO 2010 – Tous droits réservés

3.15
correction d'environnement
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens sur l'ensemble des positions de microphone sur la surface de mesure pour tenir compte de l'influence
de l'absorption ou de la réflexion acoustique
NOTE 1 La correction d'environnement est exprimée en décibels.
NOTE 2 La correction d'environnement est fonction de la fréquence; la correction dans le cas d'une pondération A est
notée K .
2A
NOTE 3 La correction d'environnement dépend habituellement de l'aire de la surface de mesure et K augmente
2A
généralement avec S.
3.16
niveau de pression acoustique surfacique temporel moyen
L
p
moyenne (moyenne énergétique) des niveaux de pression acoustique temporels moyens sur l'ensemble des
positions de microphone ou des trajets microphoniques sur la surface de mesure, à laquelle ont été
appliquées la correction de bruit de fond, K , et la correction d'environnement, K
1 2
NOTE Le niveau de pression acoustique surfacique temporel moyen est exprimé en décibels.
3.17
niveau de pression acoustique surfacique intégré dans le temps d'un événement élémentaire
L
E
moyenne (moyenne énergétique) des niveaux de pression acoustique intégrés dans le temps d'un événement
élémentaire sur l'ensemble des positions de microphone ou des trajets microphoniques sur la surface de
mesure, à laquelle ont été appliquées la correction de bruit de fond, K , et la correction d'environnement, K
1 2
NOTE Le niveau de pression acoustique surfacique intégré dans le temps d'un événement élémentaire est exprimé
en décibels.
3.18
puissance acoustique
P
à travers une surface, produit de la pression acoustique, p, par la composante normale de la vitesse
instantanée d'une particule, u , en un point de la surface
n
[23]
[ISO 80000-8:2007 , 8-16]
NOTE 1 La puissance acoustique est exprimée en watts.
NOTE 2 Cette grandeur représente l'énergie sonore aérienne rayonnée par une source par unité de temps.
3.19
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique d'une source, P, à une valeur de
référence, P , exprimé en décibels
P
L  10 lg dB (4)
W
P
où la valeur de référence, P , est 1 pW
NOTE 1 Si une pondération fréquentielle spécifique telle que définie dans la CEI 61672-1 et/ou des bandes de
indique le
fréquences spécifiques sont utilisées, il convient de l'indiquer par des indices appropriés; par exemple, L
WA
niveau de puissance acoustique pondéré A.
NOTE 2 Cette définition est techniquement conforme à l'ISO 80000-8:2007[23], 8-23.
[22]
[ISO/TR 25417:2007 , 2.9]
3.20
énergie acoustique
J
intégrale de la puissance acoustique, P, sur un intervalle de temps déterminé T (commençant à t et se
terminant à t )
t
J  Pt()dt (5)

t
NOTE 1 L'énergie acoustique est exprimée en joules.
NOTE 2 Cette grandeur est particulièrement pertinente pour les événements acoustiques non stationnaires et
intermittents.
[22]
[ISO/TR 25417:2007 , 2.10]
3.21
niveau d'énergie acoustique
L
J
dix fois le logarithme décimal du rapport de l'énergie acoustique, J, d'une source à une valeur de référence, J ,
exprimé en décibels
J
L  10 lg dB (6)
J
J
où la valeur de référence, J , est 1 pJ
NOTE Si une pondération fréquentielle spécifique telle que définie dans la CEI 61672-1 et/ou des bandes de
fréquences spécifiques sont utilisées, il convient de l'indiquer par des indices appropriés; par exemple, L désigne le
JA
niveau d'énergie acoustique pondéré A.
[22]
[ISO/TR 25417:2007 , 2.11]
4 Environnement d'essai
4.1 Généralités
Les environnements d'essai qui conviennent à la réalisation de mesurages selon la présente Norme
internationale comprennent une aire plane d'essai en plein air ou une salle conforme aux exigences de
qualification définies en 4.3 et convenablement isolée du bruit de fond (voir 4.2).
Les conditions d'environnement ayant un effet défavorable sur les microphones utilisés pour les mesurages
(par exemple, champs électriques ou magnétiques intenses, vent, échappements gazeux de la source de
bruit en essai, températures très élevées ou très basses) doivent être évitées. Les instructions du
constructeur relatives à l'utilisation des instruments de mesure dans des conditions d'environnement
défavorables doivent être suivies.
En plein air, il faut prendre soin de minimiser les effets des conditions météorologiques défavorables (par
exemple, température, humidité, vent, précipitations) sur la propagation du son et sur l'émission sonore dans
le domaine de fréquences représentatif ou sur le bruit de fond au cours des mesurages.
6 © ISO 2010 – Tous droits réservés

A des altitudes supérieures à 1 500 m, les niveaux de puissance acoustique et les niveaux d'énergie
acoustique doivent être corrigés afin de les ramener aux conditions météorologiques de référence
conformément à l'ISO 3744.
Lorsqu'une surface réfléchissante n'est pas plane ou qu'elle ne fait pas partie intégrante d'une surface de la
salle d'essai, il est recommandé de veiller en particulier à s'assurer que le plan ne rayonne aucun son
appréciable provoqué par des vibrations.
4.2 Critère de bruit de fond
Les niveaux de pression acoustique pondérés A dus au bruit de fond moyennés sur l'ensemble des positions
de microphone ou des trajets microphoniques sur la surface de mesure doivent être inférieurs d'au moins
3 dB au niveau de pression acoustique moyen dû à la source de bruit en essai en fonctionnement, mesuré en
présence de ce bruit de fond (voir 8.3.2).
4.3 Critère d'aptitude acoustique de l'environnement d'essai
L'Annexe A décrit des méthodes de détermination de la correction d'environnement, K , permettant de
2A
rendre compte des écarts de l'environnement d'essai par rapport aux conditions idéales. Les mesurages
réalisés conformément à la présente Norme internationale ne sont valides que lorsque K  7 dB.
2A
[6] [14]
NOTE 1 Si la correction d'environnement K dépasse 7 dB, il est possible d'utiliser l'ISO 3747 , l'ISO 9614-1 ou
2A
[15]
l'ISO 9614-2 .
NOTE 2 Dans certains cas spécifiques, le plan d'essai horizontal n'est que partiellement réfléchissant (par exemple
tondeuses à gazon, certains types d'engins de terrassement). Dans ce cas, le code d'essai acoustique pertinent décrit en
détail la nature du plan sur lequel la source de bruit est montée et indique les conséquences possibles sur l'incertitude de
mesure.
5 Appareillage
5.1 Généralités
L'appareillage, microphones, câbles et écran antivent (le cas échéant) inclus, doit satisfaire aux exigences
des appareils de classe 2 selon la CEI 61672-1:2002.
Les instruments de classe 2 conviennent au bruit stable, mais il est en règle générale recommandé d'utiliser
des instruments de classe 1.
5.2 Étalonnage
Avant et après chaque série de mesurages, un calibreur acoustique de précision conforme à la classe 1 selon
la CEI 60942:2003 doit être appliqué à chaque microphone afin de contrôler l'étalonnage de l'ensemble de la
chaîne de mesure, à une ou plusieurs fréquences prises dans le domaine de fréquences représentatif. Sans
aucun ajustement, la différence entre les lectures au début et à la fin de chaque série de mesurages doit être
inférieure ou égale à 0,5 dB. Si cette valeur dépasse 0,5 dB, les résultats de cette série de mesurages doivent
être rejetés.
L'étalonnage du calibreur acoustique et la conformité de l'appareillage aux exigences de la CEI 61672-1
doivent être vérifiés périodiquement dans un laboratoire effectuant des étalonnages conformément aux
normes appropriées dans des conditions de traçabilité.
Sauf prescriptions contraires dans les réglementations nationales, il est recommandé d'étalonner le calibreur
acoustique à des intervalles inférieurs à 1 an et de vérifier la conformité de l'appareillage aux exigences de la
CEI 61672-1 à des intervalles inférieurs à 2 ans.
6 Définition, emplacement, installation et fonctionnement de la source de bruit en
essai
6.1 Généralités
Les conditions d'installation et de fonctionnement de la source de bruit en essai peuvent avoir une influence
notable sur la puissance acoustique ou l'énergie acoustique émise par cette même source. Le présent article
spécifie les conditions qui permettent de réduire au minimum les variations d'émission sonore liées aux
conditions d'installation et de fonctionnement de la source en essai. Il faut suivre les instructions pertinentes
données dans le code d'essai acoustique, s'il existe, pour la famille de machines ou d'équipements à laquelle
la source de bruit en essai appartient. Les mêmes conditions d'installation, de montage et de fonctionnement
de la source de bruit en essai doivent être utilisées pour la détermination des niveaux de pression acoustique
d'émission et des niveaux de puissance acoustique. S'il existe, le code d'essai acoustique pertinent pour la
source de bruit en essai décrit en détail les conditions d'installation, de montage et de fonctionnement.
Il est nécessaire, notamment pour les machines de grandes dimensions, de spécifier quels composants,
sous-ensembles, équipements auxiliaires, sources d'énergie, etc. font partie intégrante de la source de bruit
en essai.
6.2 Équipements auxiliaires
Il faut s'assurer que les lignes électriques, les tuyauteries ou les conduits d'air connectés à la source de bruit
en essai ne rayonnent pas dans l'environnement d'essai des quantités notables d'énergie acoustique.
Si possible, l'ensemble des équipements auxiliaires nécessaires au fonctionnement de la source de bruit en
essai mais n'en faisant pas partie intégrante doit être installé hors de l'environnement d'essai. Si cela est
impossible, il faut prendre soin de minimiser tout son rayonné dans l'environnement d'essai par ledit
équipement. La source de bruit en essai doit inclure toutes les sources significatives d'émission sonore, y
compris les équipements auxiliaires qui ne peuvent pas être retirés ou dont l'émission sonore ne peut pas être
réduite suffisamment, et le parallélépipède de référence (voir 7.1) doit être étendu de manière appropriée.
6.3 Emplacement de la source sonore
La source de bruit en essai doit être installée, par rapport au(x) plan(s) réfléchissant(s), en un emplacement
caractéristique d'une utilisation normale. La source de bruit doit être située à une distance suffisante de toute
paroi ou plafond réfléchissant ou tout objet réfléchissant pour que les exigences définies à l'Annexe A soient
satisfaites sur la surface de mesure.
Pour certaines machines, les conditions types d'installation sont caractérisées par la présence de deux
surfaces réfléchissantes ou plus (cas des appareils normalement installés contre un mur, par exemple) ou par
un espace libre (engins de levage, par exemple) ou par une ouverture dans un plan réfléchissant
(rayonnement possible des deux côtés du plan vertical). Il convient alors de définir les conditions d'installation
en s'appuyant sur les exigences générales définies dans la présente Norme internationale et sur le code
d'essai acoustique spécifique pertinent, s'il existe.
6.4 Montage de la source de bruit
6.4.1 Généralités
La puissance acoustique ou l'énergie acoustique émise par une source de bruit dépend souvent des
conditions d'appui ou de montage. S'il existe des conditions types de montage pour une source de bruit, elles
doivent si possible être reproduites ou simulées pour les essais.
Les conditions de montage spécifiées ou recommandées par le fabricant de la source de bruit en essai
doivent être utilisées, sauf spécification contraire dans le code d'essai acoustique pertinent. En l'absence de
condition type de montage ou si celle-ci est inapplicable pour l'essai ou encore s'il existe plusieurs autres
possibilités, il faut prendre soin de s'assurer que le mode de montage ne provoque pas de variabilité atypique
8 © ISO 2010 – Tous droits réservés

de l'émission sonore de la source. Des dispositions doivent être prises pour réduire l'émission sonore de la
structure supportant la source.
De nombreuses sources de bruit de petite taille, bien que faiblement rayonnantes en elles-mêmes dans les
basses fréquences, peuvent émettre davantage dans les basses fréquences, du fait du mode de montage,
lorsque leur énergie vibratoire est transmise à des surfaces de dimensions suffisantes pour devenir des
éléments rayonnants efficaces. Il faut, si possible, intercaler un élément élastique entre la source de bruit en
essai et la structure porteuse, de sorte que la transmission des vibrations au support, de même que la
réaction sur la source, soient toutes deux minimisées. Il convient alors que le socle de montage soit rigide
(c'est-à-dire que son impédance mécanique soit suffisamment élevée) pour éviter les vibrations ou
rayonnements acoustiques excessifs de ce dernier. Cette technique d'isolation ne doit toutefois être utilisée
que si elle l'est également dans les conditions normales d'installation de la source de bruit en essai.
Les conditions de couplage, par exemple entre moteur primaire et machine entraînée, peuvent influer
considérablement sur le rayonnement acoustique de la source de bruit en essai. Il peut s'avérer approprié
d'utiliser un couplage élastique mais des considérations similaires à celles des montages élastiques
s'appliquent.
6.4.2 Machines et équipements portatifs
Les machines et équipements portatifs doivent être suspendus ou guidés manuellement, de façon à éviter
toute transmission de bruit solidien par l'intermédiaire d'un système de fixation ne faisant pas partie intégrante
de la source de bruit en essai. Si le fonctionnement de la source exige l'utilisation d'un support pendant l'essai,
celui-ci doit être de petites dimensions, considéré comme partie intégrante de la source de bruit en essai et
conforme aux exigences du code d'essai acoustique de la machine, s'il existe.
6.4.3 Machines et équipements montés sur un support, une paroi ou sur table
Ces machines et équipements doivent être placés sur un plan réfléchissant (mur ou sol acoustiquement durs).
Les machines ou équipements montés sur support et exclusivement destinés à être placés face à un mur
doivent être installés sur une surface acoustiquement dure et face à un mur acoustiquement dur. Les
machines ou équipements sur table doivent être placés au sol à au moins 1,5 m de toute paroi de la salle,
sauf si une table ou un support est requis(e) par leur fonctionnement conformément au code d'essai
acoustique pour la machine ou l'équipement en essai. La table ou le support doit être à 1,5 m au moins de la
surface absorbante la plus proche de la salle d'essai. Ces machines ou équipements doivent être placés au
centre d'une table d'essai standard.
[18]
NOTE L'ISO 11201 donne un exemple de table d'essai.
6.5 Fonctionnement de la source pendant l'essai
La puissance acoustique ou l'énergie acoustique émise par une source, fixe ou mobile, peut dépendre de la
charge appliquée, de la vitesse et des conditions de fonctionnement. Dans la mesure du possible, la source
doit être soumise à l'essai dans des conditions reproductibles et représentatives du fonctionnement le plus
bruyant en utilisation normale. Le cas échéant, les spécifications données dans un code d'essai acoustique
doivent être respectées mais, en l'absence d'un tel code, un ou plusieurs des modes de fonctionnement
suivants doivent être choisis pour le ou les essais:
a) source dans des conditions de charge spécifiées;
b) source sous pleine charge (si elle diffère de la charge spécifiée);
c) source sous charge nulle (à vide);
d) source à vitesse maximale dans des conditions définies;
e) source fonctionnant dans les conditions correspondant à une émission sonore maximale en utilisation
normale;
f) source sous charge simulée et dans des conditions définies;
g) source effectuant un cycle de travail caractéristique dans des conditions définies.
La source doit être stabilisée dans les conditions de fonctionnement souhaitées, toute source d'énergie ou
mécanisme de transmission fonctionnant à température stable, avant de commencer les mesurages de
détermination du niveau de puissance acoustique ou du niveau d'énergie acoustique. La charge, la vitesse et
les conditions de fonctionnement doivent être maintenues constantes pendant l'essai ou varier selon un cycle
défini de manière contrôlée.
Si la puissance acoustique ou l'énergie acoustique émise dépend également de paramètres de
fonctionnement secondaires, par exemple du type de matériau usiné ou de la forme de l'outil de coupe, il faut
choisir, si possible, parmi l'ensemble de ces paramètres ceux qui entraînent les variations les plus faibles et
sont caractéristiques de l'utilisation normale. Si les conditions de charge sont simulées, elles doivent être
choisies de telle sorte que les niveaux de puissance acoustique ou les niveaux d'énergie acoustique de la
source en essai soient représentatifs d'une utilisation normale.
7 Parallélépipède de référence et surface de mesure
7.1 Parallélépipède de référence
Pour faciliter le choix de la forme et des dimensions de la surface de mesure, le parallélépipède de référence
doit d'abord être défini. Le parallélépipède de référence est une surface fictive définie par le plus petit
parallélépipède rectangle pouvant entourer au plus près la source en essai. Lors du dimensionnement de ce
parallélépipède de référence, les composants périphériques de la source qui ne contribuent pas
significativement au rayonnement acoustique peuvent être négligés.
Les emplacements du parallélépipède de référence, la surface de mesure et les positions de microphone pour
les mesurages sont définis par rapport à un système de coordonnées dont l'origine O est contenue dans le
plan de base, illustré à la Figure 1. Le point O est le milieu du parallélépipède constitué par le parallélépipède
de référence et ses images dans le ou les plans réfléchissants adjacents. Les axes horizontaux, x et y, du
système de coordonnées sont contenus dans le plan défini par la base du parallélépipède de référence et
sont respectivement parallèles à sa longueur et à sa largeur. La dimension caractéristique de la source, d ,
utilisée pour déterminer les dimensions de la surface de mesure, est représentée à la Figure 1 pour des
parallélépipèdes de référence avec un, deux et trois plans réfléchissants.
7.2 Surface de mesure
7.2.1 Généralités
La présente Norme internationale donne des spécifications relatives à la forme de la surface de mesure.
Les positions de microphone ou les trajets microphoniques pour lesquels les niveaux de pression acoustique
sont mesurés sont répartis sur la surface de mesure, qui est une surface fictive d'aire S entourant le
parallélépipède de référence et limitée par le(s) plan(s) réfléchissant(s). La surface de mesure doit avoir l'une
des formes suivantes:
a) un hémisphère, un demi-hémisphère ou un quart d'hémisphère de rayon r (le rayon de mesurage) (voir
l'Annexe B);
b) un parallélépipède rectangle à faces parallèles à celles du parallélépipède de référence; chaque côté
étant séparé d'une distance d (la distance de mesurage) du côté correspondant du parallélépipède de
référence (voir l'Annexe C).
NOTE Il est également possible d'utiliser d'autres dispositions de microphone et surfaces de mesure, telles que
données par exemple dans l'ISO 3744, qui permettent d'améliorer la précision.
10 © ISO 2010 – Tous droits réservés

Pour une source de bruit située en plein air sur un plan approprié (voir l'Article 4), on opère généralement
avec une distance de mesurage plus élevée et, dans ce cas, l'emploi d'une surface de mesure hémisphérique
est préféré. Pour une source de bruit située dans une salle ou en plein air dans des conditions acoustiques
défavorables (par exemple, présence d'objets réfléchissants ou bruit de fond élevé), il est indiqué d'opérer
avec une distance de mesurage faible, ce qui conduit habituellement au choix d'une surface de mesure
parallélépipédique.
Tous les mesurages portant sur une série de sources de bruit semblables (par exemple machines du même
type ou machines de la même famille de dimensions similaires) doivent être effectués avec la même forme de
surface de mesure.
7.2.2 Orientation du microphone
Le microphone doit être orienté de sorte que la direction de référence du microphone (telle que spécifiée dans
la CEI 61672-1) soit normale à la surface de mesure.
NOTE En général, pour des microphones de champ libre, la direction de référence est l'axe longitudinal de
l'ensemble microphone-préamplificateur. Pour des microphones de champ diffus, la direction de référence est
perpendiculaire à l'axe longitudinal de l'ensemble microphone-préamplificateur.

a) Parallélépipède de référence sur un plan réfléchissant dl/2 l /2l
  
01 2 3
b) Parallélépipède de référence avec deux plans réfléchissants dll /2l

01 2 3
Figure 1 (suite)
22 2
c) Parallélépipède de référence avec trois plans réfléchissants dlll
01 2 3
Légende
d dimension caractéristique de la source
l longueur du parallélépipède de référence
l largeur du parallélépipède de référence
l hauteur du parallélépipède de référence
O origine
Figure 1 — Parallélépipède de référence et origine du système de coordonnées pour un,
deux et trois plans réfléchissants
7.2.3 Surface de mesure hémisphérique
L'hémisphère doit être centré sur l'origine, O, du système de coordonnées (voir la Figure 1). Pour toute source
de bruit, le rayon de mesurage, r, doit être supérieur ou égal au double de la dimension caractéristique de la
source, d , et compris entre 1 m et 16 m.
Pour des sources de petite taille, le rayon de mesurage peut être inférieur à 1 m, mais ne doit pas être
inférieur à 0,5 m.
S'il est nécessaire d'utiliser un grand rayon de mesurage au point que les exigences relatives à
l'environnement acoustique (voir l'Article 4) ne sont pas satisfaites, il convient de ne pas utiliser une surface
de mesure hémisphérique et d'utiliser une surface de mesure parallélépipédique ou combinée.
En présence d'un seul plan réfléchissant, la surface de mesure est un hémisphère complet (voir 8.3.5 et
8.4.4) et son aire est S  2r . Si la source en essai est placée face à un mur, la surface de mesure est un
demi-hémisphère, et son aire S  r . Si la source est placée dans un coin, la surface de mesure est un quart
d'hémisphère, et son aire est S  r /2.
7.2.4 Surface de mesure parallélépipédique
Le parallélépipède doit avoir la même orientation par rapport à l'origine, O, du système de coordonnées, que
le parallélépipède de référence. La distance de mesurage, d, doit être au moins égale à 0,15 m, mais de
préférence supérieure ou égale à 1 m.
En présence d'un seul plan réfléchissant (voir Figures C.2 à C.6), l'aire S de la surface de mesure est donnée
par l'Équation (7):
S  4(ab  bc  ca) (7)
12 © ISO 2010 – Tous droits réservés

où
a  0,5l  d
b  0,5l  d
c  l  d
où l , l et l sont respectivement la longueur, la largeur et la hauteur du parallélépipède de référence.
1 2 3
Si la source en essai est placée face à un mur (voir la Figure C.7), l'aire de la surface de mesure est donnée
par:
S  2(2ab  bc  2ca) (8)
où
a  0,5l  0,5d
b  0,5l  d
c  l  d
où
l est la longueur du parallélépipède de référence depuis le mur jusqu'à la face frontale; et
l , l sont respectivement la largeur et la hauteur du parallélépipède de référence.
2 3
Si la source est placée dans un coin (voir la Figure C.8), l'aire de la surface de mesure est donnée par:
S  2(2ab  bc  ca) (9)
où
a  0,5l  0,5d
b  0,5l  0,5d
c  l  d
où
l , l sont la longueur et la largeur du parallélépipède de référence mesurées à partir des deux murs
1 2
jusqu'aux deux faces opposées respectives; et
l est la hauteur du parallélépipède de référence.
8 Détermination des niveaux de puissance acoustique et des niveaux d'énergie
acoustique
8.1 Détermination de la correction d'environnement
La correction d'environnement, K , doit tout d'abord être déterminée selon l'Annexe A.
2A
8.2 Positions de microphone sur la surface de mesure
8.2.1 Surface de mesure hémisphérique
Pour une source de bruit en essai adjacente à un plan réfléchissant, les microphones doivent être placés aux
quatre positions numérotées 4, 5, 6 et 10, dont les coordonnées sont données dans le Tableau B.1 et
illustrées aux Figures B.1 et B.2.
Pour une source de bruit en essai adjacente à deux plans réfléchissants, les microphones doivent être placés
aux trois positions numérotées 14, 15 et 18, dont les coordonnées sont données dans le Tableau B.2 et
illustrées à la Figure B.3.
Pour une source de bruit en essai adjacente à trois plans réfléchissants, les microphones doivent être placés
aux trois positions numérotées 14, 21 et 22, dont les coordonnées sont données dans le Tableau B.2 et
illustrées à la Figure B.4.
Des positions de microphone supplémentaires doivent être utilisées pour effectuer des mesurages
supplémentaires si l'étendue des valeurs du niveau de pression acoustique pondéré A (c'est-à-dire la
différence, en décibels, entre la plus grande et la plus petite de ces valeurs) mesurées selon 8.3.1 est
supérieure à deux fois le nombre de positions de mesurag
...
