ISO 3386-2:1997 specifies a standardized laboratory method to determine the compression stress–strain characteristic of flexible cellular polymeric materials of density greater than 250 kg/m³ (high-density materials). The characteristic quantifies the load-bearing behaviour during a controlled compression test (measured during the fourth loading cycle) and supports quality control, comparative testing and material selection.

Key Topics

• Scope and purpose: Method for compression stress–strain of flexible cellular polymers >250 kg/m³. Not intended as a direct measure of long-term load sustainment.
• Test specimen geometry: Test pieces are right parallelepipeds with square load-bearing faces. Minimum face side: 40 mm, with a shape factor of unity; the width-to-thickness ratio shall be 4:1.
• Preparation: Opposing square faces should be moulded surfaces and edges cut perpendicular to expose cell structure. Thin sheets may be plied-up (identical shapes) provided a minimum of 10 cell diameters is included in the thickness of one ply.
• Conditioning: Samples must not be tested less than 72 h after manufacture and be conditioned immediately before testing for at least 16 h at either:
  • 23 °C ± 2 °C and 50 % ± 5 % RH (temperate climates), or
  • 27 °C ± 2 °C and 65 % ± 5 % RH (tropical climates).
• Apparatus and settings:
  • Compression plate velocity: (5 ± 1) mm/min.
  • Compression plate must remain parallel to the base plate and overlap the specimen in all directions; surfaces smooth but not polished.
  • Thickness measurement accuracy: ±0.1 mm.
  • Force measurement accuracy: ±2 %.
• Test procedure: Compress at the specified rate to the required strain, decompress to the initial thickness, repeat three more times and read the force at the specified strain during the fourth loading cycle. Three test pieces are required.
• Expression of results: Compression stress (CC) in kPa is calculated as CC = 1000 × F / A, where F is force in newtons at the specified strain and A is the area of the load-bearing face in mm².
• Repeat tests: Minimum recovery period between repeats on the same piece is 16 h.

Applications

• Routine quality control of high-density foams and expanded cellular rubbers.
• Comparative testing between batches or different formulations where consistent specimen shape factor is ensured.
• Material selection when compression load-bearing response at specified strains is a design requirement.

Related Standards

• ISO 1923 - determination of linear dimensions for cellular materials (referenced for specimen measurement).
• ISO 2439 - hardness of flexible cellular polymeric materials (indentation technique); distinguishes indentation hardness from compression stress–strain characteristics.

This summary highlights the practical value of ISO 3386-2:1997 for testing, reporting and comparing compression properties of high-density flexible cellular materials. For full procedural detail and normative requirements, consult the complete standard text.

Standards Content (Sample)

IS0
INTERNATIONAL
3386-2
STANDARD
Second edition
1997-06-I 5
Flexible cellular polymeric materials -
Determination of stress-strain
characteristics in compression -
Part 2:
High-density materials
Ma tbriaux polymtkes alv6olaires souples - Dbtermina tion de
la caractbristique de contrainte-dkformation relative en compression -
.
Partie 2: Matkriaux & masse volumique kIevhe
Reference number
IS0 3386-2: 1997(E)
IS0 3386=2:1997(E)
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member body
interested in a subject for which a technical committee has been established has the right
to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. IS0 collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical
standardization.
Draft International Standards adopted by the technical committees are circulated to the
member bodies for voting. Publication as an International Standard requires approval by
at least 75 % of the member bodies casting a vote.
International Standard IS0 3386-2 was prepared by Technical Committee lSO/TC 45,
Rubber and rubber products.
This second edition cancels and replaces the first edition (IS0 3386-2:i 984), of which
it constitutes a minor revision (in clause 4, second paragraph, the accuracy required for
measurement of the test piece thickness has been changed from 0,02 mm to 0,i mm).
0 IS0 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii

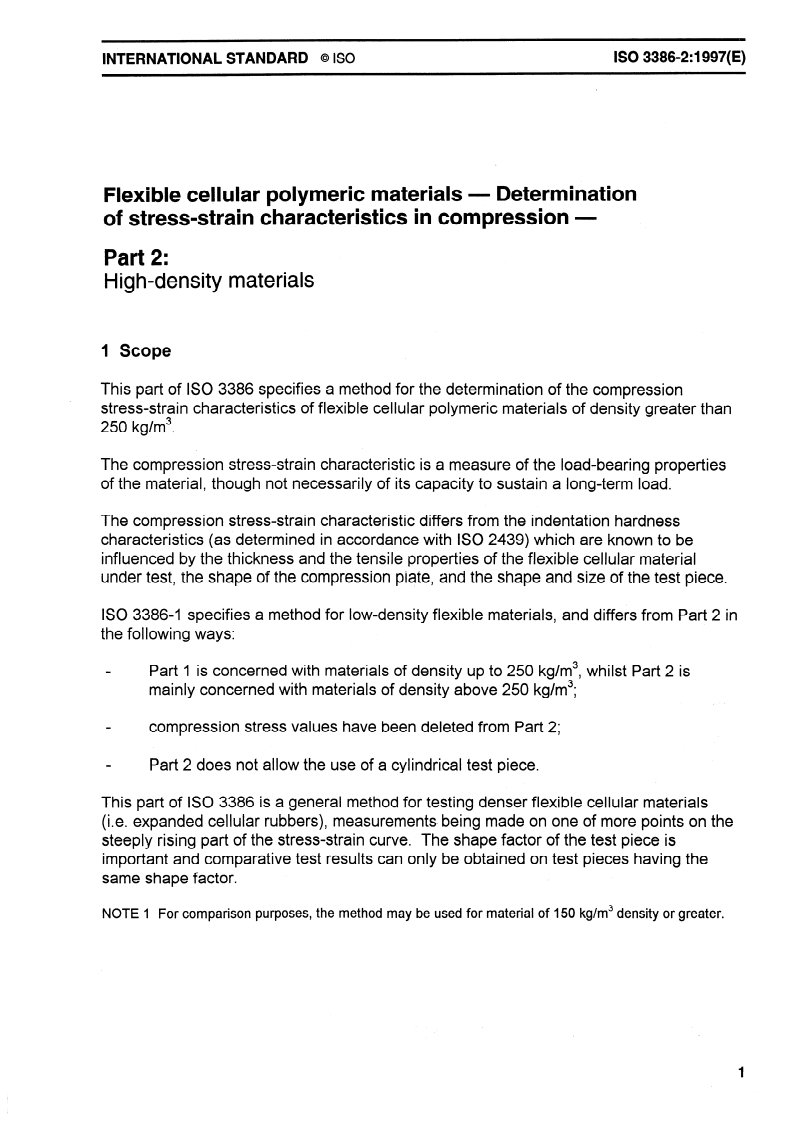

IS0 3386-2: 1997(E)
INTERNATIONAL STANDARD @ IS0
Flexible cellular polymeric materials - Determination
of stress-strain characteristics in compression -
Part 2:
High-density materials
1 Scope
This part of IS0 3386 specifies a method for the determination of the compression
stress-strain characteristics of flexible cellular polymeric materials of density greater than
250 kg/m3.
The compression stress-strain characteristic is a measure of the load-bearing properties
of the material, though not necessarily of its capacity to sustain a long-term load.
The compression stress-strain characteristic differs from the indentation hardness
characteristics (as determined in accordance with IS0 2439) which are known to be
influenced by the thickness and the tensile properties of the flexible cellular material
under test, the shape of the compression piate, and the shape and size of the test piece.
IS0 3386-l specifies a method for low-density flexible materials, and differs from Part 2 in
the following ways:
Part 1 is concerned with materials of density up to 250 kg/m’, whilst Part 2 is
mainly concerned with materials of density above 250 kg/m3;
compression stress values have been deleted from Part 2;
Part 2 does not allow the use of a cylindrical test piece.
This part of IS0 3386 is a general method for testing denser flexible cellular materials
(i.e. expanded cellular rubbers), measurements being made on one of more points on the
steeply rising part of the stress-strain curve. The shape factor of the test piece is
important and comparative test results can only be obtained on test pieces having the
same shape factor.
NOTE 1 For comparison purposes, the method may be used for material of 150 kg/m3 density or greater.
@ IS0

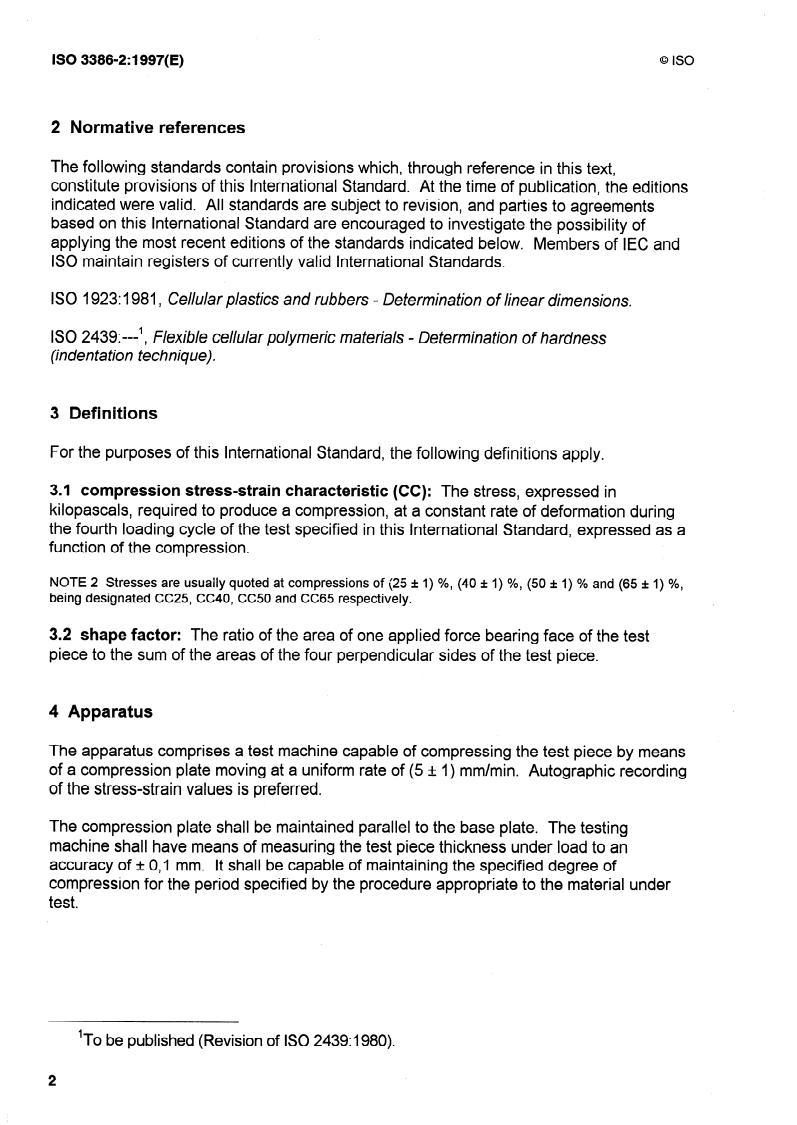

IS0 3386-2: 1997(E)
2 Normative references
The following standards contain provisions which, through reference in this text,
constitute provisions of this International Standard. At the time of publication, the editions
indicated were valid. All standards are subject to revision, and parties to agreements
based on this International Standard are encouraged to investigate the possibility of
applying the most recent editions of the standards indicated below. Members of IEC and
IS0 maintain registers of currently valid International Standards.
IS0 1923: 1981, Cellular plastics and rubbers - Determination of linear dimensions.
Flexible cellular polymeric materials - Determination of hardness
IS0 2439:-J,
(indentation technique).
3 Definitions
For the purposes of this International Standard, the following definitions apply.
3.1 compression stress-strain characteristic (CC): The stress, expressed in
kilopascals, required to produce a compression, at a constant rate of deformation during
the fourth loading cycle of the test specified in this International Standard, expressed as a
function of the compression.
NQTE 2 Stresses are usuaily quoted at compressions of (25 k 1) %, (40 f: I) %, (50 =f= 1) % and (65 =t 1) %,
being designated CC25, CC40, CC50 and CC65 respectively.
3.2 shape factor: The ratio of the area of one applied force bearing face of the test
piece
...

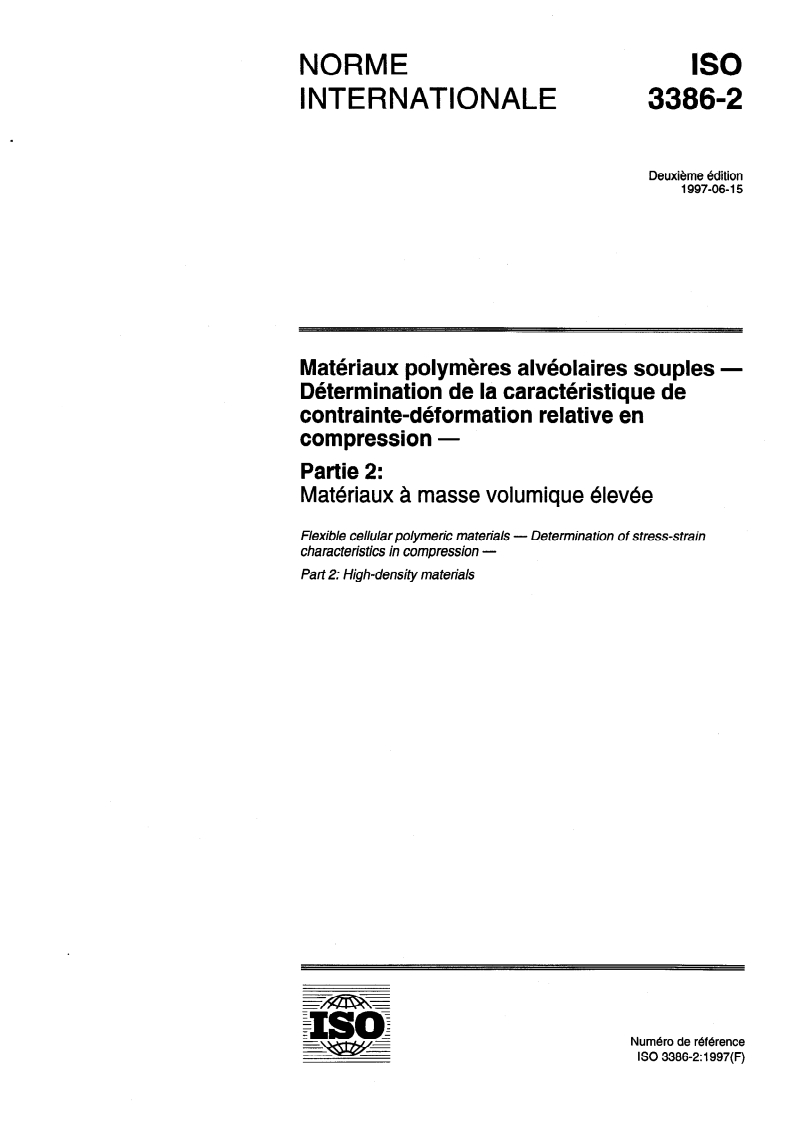

NORME Iso
INTERNATIONALE 3386-2
Deuxième édition
1997-06-I 5
Matériaux polymères alvéolaires souples -
Détermination de la caractéristique de
contrainte-déformation relative en
compression -
Partie 2:
Matériaux à masse volumique élevée
Flexible cellular polymeric ma terials - Determina tion of stress-strain
characteristics in compression -
Part 2: High-density materials
Numéro de réfbrence
ISO 3386=2:1997(F)
ISO 3386-2: 1997(F)
Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de I’ISO). L’élaboration des Normes internationales
est en général confiée aux comités techniques de I’ISO. Chaque comité membre intéressé par
une étude a le droit de faire partie du comité technique créé à cet effet. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec I’ISO participent
également aux travaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux
comités membres pour vote. Leur publication comme Normes internationales requiert
l’approbation de 75 % au moins des comités membres votants.
La Norme internationale ISO 3386-2 a été elaborée par le comité technique ISO/TC 45,
Élastomères et produits à base d’élastoméres.
Cette deuxiéme édition annule et remplace la première édition (ISO 3386-2:1984), dont elle
constitue une révision mineure (dans le deuxième alinéa de l’article 4, la précision requise pour
la mesure de l’épaisseur de l’éprouvette est passée de 0,02 mm à 0,l mm).
0 ISO 1997
Droits de reproduction reserves. Sauf prescription differente, aucune partie de cette publi-
cation ne peut Qtre reproduite ni utilisee sous quelque forme que ce soit et par aucun pro-
cede, electronique ou mkanique, y compris la photocopie et les microfilms, sans l’accord
Wtt de Mditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Geneve 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprime en Suisse
ii

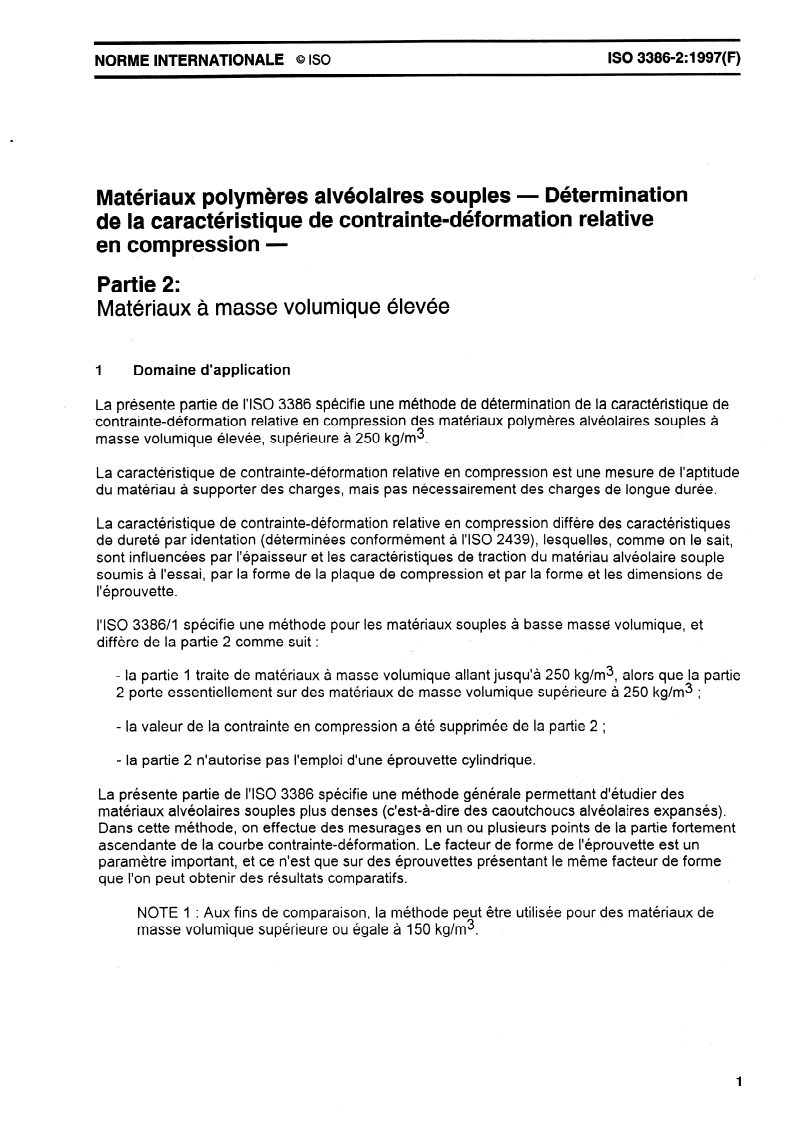

ISO 338612:1997( F)
NORME INTERNATIONALE @ ISO
Matériaux polymères alvéolaires souples - Détermination
de la caractéristique de contrainte-déformation relative
en compression -
Partie 2:
Matériaux à masse volumique élevée
1 Domaine d’application
La présente partie de NS0 3386 spécifie une méthode de détermination de la caractéristique de
contrainte-déformation relative en compression des matériaux polymères alvéolaires souples à
masse volumique élevée, supérieure à 250 kg/m3.
La caractéristique de contrainte-déformation relative en compression est une mesure de l’aptitude
du matériau à supporter des charges, mais pas nécessairement des charges de longue durée.
La caractéristique de contrainte-déformation relative en compression diffère des caractéristiques
de dureté par identation (déterminées conformément à I’ISO 2439), lesquelles, comme on le sait,
sont influencées par l’épaisseur et les caractéristiques de traction du matériau alvéolaire souple
soumis à l’essai, par la forme de la plaque de compression et par la forme et les dimensions de
l’éprouvette.
I’ISO 3386/1 spécifie une méthode pour les matériaux souples à basse masse volumique, et
diffère de la partie 2 comme suit :
- la partie 1 traite de matériaux à masse volumique allant jusqu’à 250 kg/m3, alors que la partie
2 porte essentiellement sur des matériaux de masse volumique supérieure à 250 kg/m3 ;
- la valeur de la contrainte en compression a été supprimée de la partie 2 ;
- la partie 2 n’autorise pas l’emploi d’une éprouvette cylindrique.
La présente partie de I’ISO 3386 spécifie une méthode générale permettant d’étudier des
matériaux alvéolaires souples plus denses (c’est-à-dire des caoutchoucs alvéolaires expansés).
Dans cette méthode, on effectue des mesurages en un ou plusieurs points de la partie fortement
ascendante de la courbe contrainte-déformation. Le facteur de forme de l’éprouvette est un
paramètre important, et ce n’est que sur des éprouvettes présentant le même facteur de forme
que l’on peut obtenir des résultats comparatifs.
NOTE 1 : Aux fins de comparaison, la méthode peut être utilisée pour des matériaux de
masse volumique supérieure ou égale à 150 kg/m3.
@ ISO
ISO 3386-2: 1997(F)

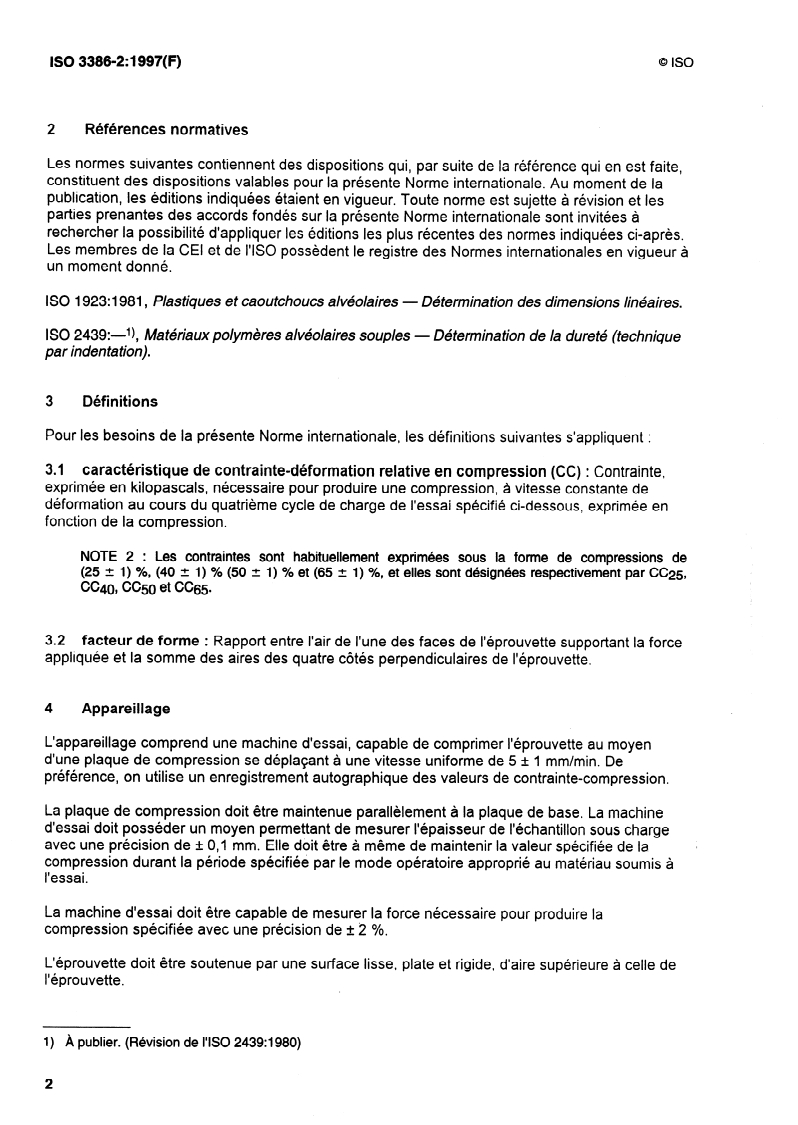

Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
Détermina tien des dimensions linéaires.
ISO 1923:1981, Plastiques et caoutchoucs alvéolaires -
-1) Matériaux polymères alvéolaires souples - Détermina tien de la dureté (technique
ISO 2439:
par indenta tioh).
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s’appliquent :
3.1 caractéristique de contrainte-déformation relative en compression (CC) : Contrainte,
exprimée en kilopascals, nécessaire pour produire une compression, à vitesse constante de
déformation au cours du quatrième cycle de charge de l’essai spécifié ci-dessous, exprimée en
fonction de la compression.
NOTE 2 : Les contraintes sont habituellement exprimées sous la forme de compressions de
(25 t 1) %, (40 t 1) % (50 t 1) % et (65 t 1) %, et elles sont désignées respectivement par CC25
cc40, cc50 et cc65.
facteur de forme : Rapport entre l’air de l’une des faces de l’éprouvette supportant la force
3.2
appliquée et la somme des aires des quatre c
...

NORME Iso
INTERNATIONALE 3386-2
Deuxième édition
1997-06-I 5
Matériaux polymères alvéolaires souples -
Détermination de la caractéristique de
contrainte-déformation relative en
compression -
Partie 2:
Matériaux à masse volumique élevée
Flexible cellular polymeric ma terials - Determina tion of stress-strain
characteristics in compression -
Part 2: High-density materials
Numéro de réfbrence
ISO 3386=2:1997(F)
ISO 3386-2: 1997(F)
Avant-propos
LYS0 (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de I’ISO). L’élaboration des Normes internationales
est en général confiée aux comités techniques de I’ISO. Chaque comité membre intéressé par
une étude a le droit de faire partie du comité technique créé à cet effet. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec I’ISO participent
également aux travaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux
comités membres pour vote. Leur publication comme Normes internationales requiert
l’approbation de 75 % au moins des comités membres votants.
La Norme internationale ISO 3386-2 a été elaborée par le comité technique ISO/TC 45,
Élastomères et produits à base d’élastoméres.
Cette deuxiéme édition annule et remplace la première édition (ISO 3386-2:1984), dont elle
constitue une révision mineure (dans le deuxième alinéa de l’article 4, la précision requise pour
la mesure de l’épaisseur de l’éprouvette est passée de 0,02 mm à 0,l mm).
0 ISO 1997
Droits de reproduction reserves. Sauf prescription differente, aucune partie de cette publi-
cation ne peut Qtre reproduite ni utilisee sous quelque forme que ce soit et par aucun pro-
cede, electronique ou mkanique, y compris la photocopie et les microfilms, sans l’accord
Wtt de Mditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Geneve 20 l Suisse
Internet central @ iso.ch
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprime en Suisse
ii
ISO 338612:1997( F)
NORME INTERNATIONALE @ ISO
Matériaux polymères alvéolaires souples - Détermination
de la caractéristique de contrainte-déformation relative
en compression -
Partie 2:
Matériaux à masse volumique élevée
1 Domaine d’application
La présente partie de NS0 3386 spécifie une méthode de détermination de la caractéristique de
contrainte-déformation relative en compression des matériaux polymères alvéolaires souples à
masse volumique élevée, supérieure à 250 kg/m3.
La caractéristique de contrainte-déformation relative en compression est une mesure de l’aptitude
du matériau à supporter des charges, mais pas nécessairement des charges de longue durée.
La caractéristique de contrainte-déformation relative en compression diffère des caractéristiques
de dureté par identation (déterminées conformément à I’ISO 2439), lesquelles, comme on le sait,
sont influencées par l’épaisseur et les caractéristiques de traction du matériau alvéolaire souple
soumis à l’essai, par la forme de la plaque de compression et par la forme et les dimensions de
l’éprouvette.
I’ISO 3386/1 spécifie une méthode pour les matériaux souples à basse masse volumique, et
diffère de la partie 2 comme suit :
- la partie 1 traite de matériaux à masse volumique allant jusqu’à 250 kg/m3, alors que la partie
2 porte essentiellement sur des matériaux de masse volumique supérieure à 250 kg/m3 ;
- la valeur de la contrainte en compression a été supprimée de la partie 2 ;
- la partie 2 n’autorise pas l’emploi d’une éprouvette cylindrique.
La présente partie de I’ISO 3386 spécifie une méthode générale permettant d’étudier des
matériaux alvéolaires souples plus denses (c’est-à-dire des caoutchoucs alvéolaires expansés).
Dans cette méthode, on effectue des mesurages en un ou plusieurs points de la partie fortement
ascendante de la courbe contrainte-déformation. Le facteur de forme de l’éprouvette est un
paramètre important, et ce n’est que sur des éprouvettes présentant le même facteur de forme
que l’on peut obtenir des résultats comparatifs.
NOTE 1 : Aux fins de comparaison, la méthode peut être utilisée pour des matériaux de
masse volumique supérieure ou égale à 150 kg/m3.
@ ISO
ISO 3386-2: 1997(F)
Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
Détermina tien des dimensions linéaires.
ISO 1923:1981, Plastiques et caoutchoucs alvéolaires -
-1) Matériaux polymères alvéolaires souples - Détermina tien de la dureté (technique
ISO 2439:
par indenta tioh).
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes s’appliquent :
3.1 caractéristique de contrainte-déformation relative en compression (CC) : Contrainte,
exprimée en kilopascals, nécessaire pour produire une compression, à vitesse constante de
déformation au cours du quatrième cycle de charge de l’essai spécifié ci-dessous, exprimée en
fonction de la compression.
NOTE 2 : Les contraintes sont habituellement exprimées sous la forme de compressions de
(25 t 1) %, (40 t 1) % (50 t 1) % et (65 t 1) %, et elles sont désignées respectivement par CC25
cc40, cc50 et cc65.
facteur de forme : Rapport entre l’air de l’une des faces de l’éprouvette supportant la force
3.2
appliquée et la somme des aires des quatre c
...
