ISO 10533:1993

Earth-moving machinery - Lift-arm support devices

Specifies the performance requirements and test method for mechanical lift-arm support devices for loaders, backhoe loaders and skid-steer loaders equipped with a lift-arm where the lift arm is required to be held in the elevated position for maintenance, servicing or other non-operational purposes. It also specifies installation, instructions, storage and colour requirements for lift-arm support devices.

Engins de terrassement — Dispositifs de support du bras de levage

La présente Norme internationale prescrit les exigences de performance et la méthode d'essai des dispositifs mécaniques de support du bras de levage pour chargeuses, chargeuses-pelleteuses et chargeuses à direction par dérapage, équipées d'un bras de levage, et sur lesquelles le bras de levage doit être maintenu en position haute pour les besoins de maintenance, d'entretien ou d'autres usages non liés à l'exploitation. Elle prescrit aussi le montage, les instructions de montage, le stockage et la couleur des dispositifs de support du bras de levage.

General Information

• Status: Published
• Publication Date: 20-Jan-1993
• ICS: 53.100 - Earth-moving machinery
• Technical Committee: ISO/TC 127/SC 2 - Safety, ergonomics and general requirements
• Drafting Committee: ISO/TC 127/SC 2 - Safety, ergonomics and general requirements
• Current Stage: 9093 - International Standard confirmed
• Start Date: 09-Sep-2024
• Completion Date: 13-Dec-2025

Relations

• Amended By: ISO 10533:1993/Amd 1:2005 - Earth-moving machinery - Lift-arm support devices - Amendment 1
• Effective Date: 06-Jun-2022
• Parent: ISO 10533:1993/Amd 1:2005 - Earth-moving machinery - Lift-arm support devices - Amendment 1
• Effective Date: 15-Apr-2008

Overview

ISO 10533:1993 specifies the performance requirements and test method for mechanical lift‑arm support devices used on loaders, backhoe loaders and skid‑steer loaders where the lift arm must be held elevated for maintenance, servicing or other non‑operational purposes. The standard also covers installation, installation instructions, storage and colour requirements for these support devices.

Key definitions in the standard include lift‑arm, mechanical lift‑arm support device(s) (links, bars or structures including attachment points), and working circuit pressure (nominal pressure applied to the specific circuit by the pump(s)).

Key Topics

• Performance requirement: The support device shall be designed to withstand the static load imposed by the lowering force of the working circuit pressure plus 1.5 times the mass of the empty attachments, arms and linkage. If the device is loaded by lifting action it shall also withstand the lifting force.

• Test method: A physical test is required for each design to verify clause 4. The support device must withstand the test without permanent structural deformation or failure.

• Installation:

  • The device shall be installed within the machine structure so that neither movement of the machine nor upward/downward movement of the lift‑arm linkage will dislodge or disengage the support device.
  • An elevated lift‑arm position that provides good access for maintenance is recommended.

• Installation instructions: Instructions are to be provided by a permanent means adjacent to the point of use and should state that maintenance/servicing operations be made with an empty bucket or empty attachment.

• Storage: The support device and its required parts shall be stored permanently on the machine in a secure manner.

• Colour requirements: The support device, excluding attaching parts, shall be red on all machines except where the machine colour is red - in that case the support device shall be yellow.

Applications

ISO 10533:1993 is directly applicable to manufacturers, designers, service departments and safety personnel responsible for:

• Loaders, backhoe loaders and skid‑steer loaders equipped with lift arms
• Specifying, testing and validating lift‑arm support devices for maintenance safety
• Defining installation, storage and marking practices to reduce maintenance risk

Practical benefits include consistent test criteria for structural integrity, clear installation and storage practices that reduce the risk of support device disengagement, and standardised colour coding to improve visibility during servicing.

Related Standards

The standard references other ISO documents for definitions and measurement methods. Relevant related standards cited in ISO 10533:1993 include:

• ISO 6016:1982 - Methods of measuring the masses of whole machines, their equipment and components.
• ISO 6746‑1:1987 - Earth‑moving machinery - Definitions of dimensions and symbols - Part 1: Base machine.
• ISO 6746‑2:1987 - Earth‑moving machinery - Definitions of dimensions and symbols - Part 2: Equipment.

These referenced standards are recommended for determining forces and masses used when applying the performance and test requirements of ISO 10533:1993.

Keywords: ISO 10533, lift‑arm support devices, earth‑moving machinery, loaders, backhoe loaders, skid‑steer loaders, performance requirements, test method, installation, storage, colour.

Standards Content (Sample)

INTERNATIONAL Is0
STANDARD 10533
First edition
1993-01-15
Earth-moving machinery - Lift-arm
support devices
Engins de terrassemen t - Dispositifs de support du bras de levage
Reference number
IS0 10533:1993(E)
IS0 10533:1993(E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(I EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 10533 was prepared by Technical Committee
lSO/TC 127, Earth-moving machinery, Sub-Committee SC 2, Safety re-
quirements and human factors.
0 IS0 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-121 ‘l Geneve 20 l Switzerland
Printed in Switzerland
INTERNATIONAL STANDARD IS0 10533:1993(E)
Earth-moving machinery - Lift-arm support devices
3.1 lift-arm: Main component or item of equipment
1 Scope
of an earth-moving machine to lift, load, transport and
lower earth or other materials.
This International Standard specifies the performance
requirements and test method for mechanical lift-arm
3.2 mechanical lift-arm support device(s): One or
support devices for loaders, backhoe loaders and
more links, bars or structures, including attachment
skid-steer loaders equipped with a lift-arm, where the
points and parts, designed to support the lift-arm.
lift-arm is required to be held in the elevated position
for maintenance, servicing or other non-operational
3.3 working circuit pressure: That nominal press-
purposes.
ure applied to the specific circuit by the pump(s).
It also specifies installation, instructions, storage and
colour requirements for lift-arm support devices.
4 Performance requirements
The mechanical lift-arm support device shall be de-
signed to withstand the static load imposed by the
lowering force of the working circuit pressure plus I,5
2 Normative references
times the mass of the empty attachments, arms and
linkage.
The following standards contain provisions which,
through reference in this text, constitute provisions
If the l
...

NORME Iso
INTERNATIONALE
Première édition
1993-01-I 5
Engins de terrassement - Dispositifs de
support du bras de levage
- Lift-arm support devices
Earth-moving machinery
Numéro de référence
60 10533:1993(F)
--

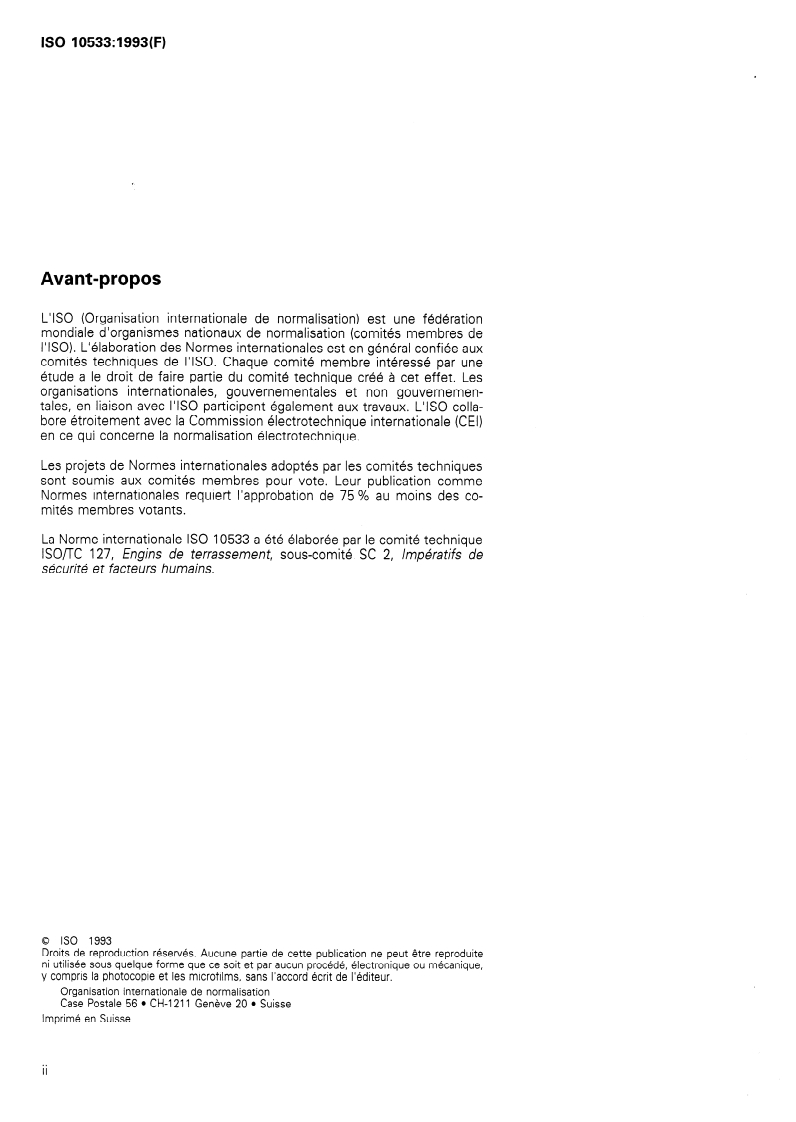

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 10533 a été élaborée par le comité technique
lSO/TC 127, Engins de terrassement, sous-comité SC 2, Impératifs de
sécurité et facteurs humains.
0 ISO 1993
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii

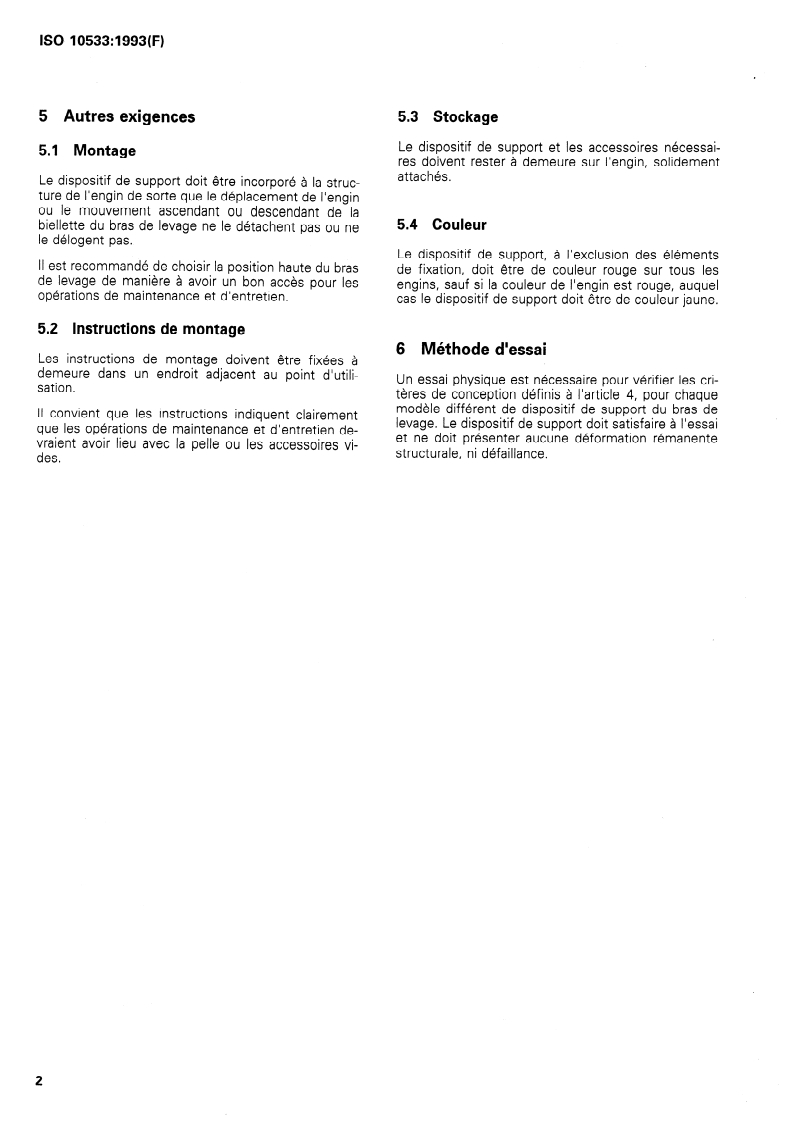

NORME INTERNATIONALE ISO 10533:1993(F)

Engins de terrassement - Dispositifs de support du
bras de levage
ISO 6746.2:1987, Engins de terrassement - Defini-
1 Domaine d’application
tions des dimensions et des symboles - Partie 2:
Équipements.
La présente Norme internationale prescrit les exi-
gences de performance et la méthode d’essai des
dispositifs mécaniques de support du bras de levage
3 Définitions
chargeuses-pelleteuses et char-
pour chargeuses,
geuses à direction par dérapage, équipées d’un bras
Pour les besoins de la présente Norme internationale,
de levage, et sur lesquelles le bras de levage doit être
les définitions suivantes s’appliquent.
maintenu en position haute pour les besoins de
maintenance, d’entretien ou d’autres usages non lies
3.1 bras de levage: Organe ou élément d’équi-
à l’exploitation.
pement principal d’un engin de terrassement, servant
au levage, au chargement, au transport et au déchar-
Elle prescrit aussi le montage, les instructions de
gement de terre ou d’autres matériaux.
montage, le stockage et la couleur des dispositifs de
support du bras de levage.
3.2 dispositif(s) mécanique(s) de support du bras
de levage: Une ou plusieurs biellette(s), barre(s) ou
structure(s), y compris les points et éléments de
fixation, conçue(s) pour supporter le bras de levage.
2 Références normatives 3.3 pression du circuit de travail: Pression nomi-
nale appliquée par la (les) pompe(s) sur le circuit en
Les normes suivantes contiennent des dispositions question.
qui, par suite de la référence qui en est faite, consti-
tuent des dispositions valables pour la pr
...
