Overview - ISO 13110:2012 (menthol determination in cigarette smoke condensates)

ISO 13110:2012 specifies a gas‑chromatographic (GC) method to determine menthol in the total particulate matter (TPM) of mainstream cigarette smoke condensates. Smoking and collection of mainstream smoke are carried out in accordance with ISO 4387 with specific exceptions (Annex A). The standard covers sample preparation, choice of reagents and internal standard, GC operating conditions, calibration, result expression and reporting. It also highlights limitations (e.g., machine smoking is not a measure of human exposure) and special handling considerations for encapsulated menthol.

Key topics and technical requirements

• Scope: quantitative determination of menthol in TPM from mentholated cigarettes using GC.
• Sampling and smoking: follow ISO 4387 and ISO 8243 sampling with Annex A exceptions for menthol loss and conditioning.
• Reagents and internal standard:
  • Extraction solvents: propan‑2‑ol, ethanol or methanol are acceptable after validation.
  • Internal standard typically n‑heptadecane (≥99 %); alternatives allowed after assessment.
  • Reference substance: menthol (>99 % purity) with recommended cool, dark storage.
• Test portion and extraction:
  • TPM dissolved in extraction solvent (20 ml for 44 mm filter pads, 50 ml for 92 mm pads), shaken ≥20 min.
• Gas chromatography:
  • Column example: DB‑WAX, 0.53 mm ID, 1 µm film, ~30 m (or equivalent).
  • Detector: flame ionization detector (FID); carrier gases include helium, nitrogen or hydrogen.
  • Example operating conditions provided (e.g., injector ~200 °C, 1 µl injection, split ≈10:1; oven program 100→150→200 °C; detector ~250 °C).
• Calibration and QC:
  • At least four calibration standards (typical range 0.02–1.0 mg/ml).
  • Full calibration daily; inject intermediate standard every ~20 samples - if >3 % deviation, recalibrate.
• Results:
  • Report menthol yield in mg per cigarette to 0.01 mg.
• Performance:
  • Repeatability and reproducibility estimates based on a 17‑lab study are provided in the standard.

Applications and practical use

• Quality control and production testing in tobacco R&D laboratories.
• Regulatory and compliance testing for menthol yields in cigarette products.
• Contract analytical laboratories performing routine menthol analysis.
• Product characterization, formulation development and comparative emissions studies. Note: Users should be aware machine measurements characterize emissions for design/regulatory purposes but are not direct measures of human exposure.

Related standards

• ISO 4387 - determination of TPM using a routine analytical smoking machine (primary smoking regimen reference).
• ISO 8243 - cigarettes sampling.
• ISO 3308, ISO 3402 - referenced in related bibliographic material for smoking machine and conditioning atmospheres.

Keywords: ISO 13110:2012, menthol determination, gas‑chromatographic method, cigarettes, smoke condensates, total particulate matter, GC‑FID, n‑heptadecane, ISO 4387.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 13110
First edition
2012-10-15
Cigarettes — Determination of
menthol in smoke condensates — Gas-
chromatographic method
Cigarettes — Dosage du menthol dans les condensats de fumée —
Méthode par chromatographie en phase gazeuse
Reference number
©
ISO 2012
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the
address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 13110 was prepared by Technical Committee ISO/TC 126, Tobacco and tobacco products.

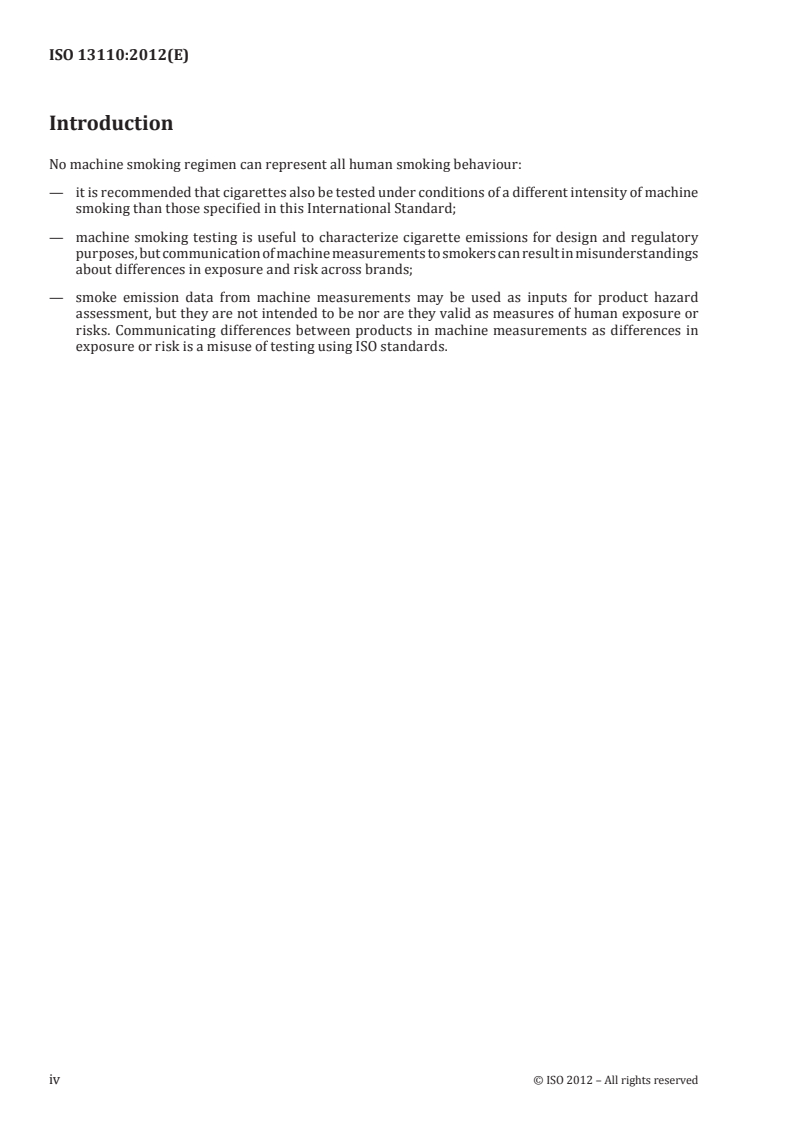

Introduction
No machine smoking regimen can represent all human smoking behaviour:
— it is recommended that cigarettes also be tested under conditions of a different intensity of machine
smoking than those specified in this International Standard;
— machine smoking testing is useful to characterize cigarette emissions for design and regulatory
purposes, but communication of machine measurements to smokers can result in misunderstandings
about differences in exposure and risk across brands;
— smoke emission data from machine measurements may be used as inputs for product hazard
assessment, but they are not intended to be nor are they valid as measures of human exposure or
risks. Communicating differences between products in machine measurements as differences in
exposure or risk is a misuse of testing using ISO standards.
iv © ISO 2012 – All rights reserved

INTERNATIONAL STANDARD ISO 13110:2012(E)
Cigarettes — Determination of menthol in smoke
condensates — Gas-chromatographic method
1 Scope
This International Standard specifies a method for the gas-chromatographic determination of menthol
in the total particulate matter (TPM) of mentholated cigarette smoke condensates. The smoking of
cigarettes and the collection of mainstream smoke are carried out in accordance with ISO 4387 with
some exceptions (see Annex A).
Encapsulated menthol in specific products may lead to specific handling not described in this
International Standard.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4387, Cigarettes — Determination of total and nicotine-free dry particulate matter using a routine
analytical smoking machine
ISO 8243, Cigarettes — Sampling
3 Principle
The total particulate matter from the mainstream smoke is dissolved in a solvent containing an internal
standard. The menthol content of an aliquot of the solution is determined by gas chromatography, and
the menthol content of the total particulate matter of the mainstream smoke is calculated.
4 Reagents
Use only reagents of recognized analytical grade.
4.1 Carrier gas: helium, nitrogen or hydrogen of high purity.
4.2 Auxiliary gases: air and hydrogen of high purity for the flame ionization detector.
4.3 Propan-2-ol, methanol or ethanol may also be used.
4.4 Internal standard: n-heptadecane (of purity at least 99 %). Other appropriate internal standards
(such as, but not limited to, carvone, anethole) may be used after assessment of their stability, purity and
confirmation that the internal standard does not co-elute with other components of the smoke extract
from the gas chromatographic column.
The peak area of internal standard in the smoke extract of samples and standards should be consistent.
In cases where inconsistencies are found, analysis of an extraction of a smoke sample without the
internal standard in the extraction solution should be performed to confirm the absence of a peak in the
smoke extract eluting at the same time as the internal standard.
4.5 Extraction solvent: propan-2-ol (4.3) containing an appropriate mass concentration of internal
standard (4.4); this is normally in the range of 0,2 mg/ml to 0,5 mg/ml. Other appropriate solvents (such as,
but not limited to, ethanol, methanol) may be used after assessment of their extraction efficiency. Solvent not
stored in a temperature-controlled laboratory shall be allowed to equilibrate to room temperature before use.
NOTE Room temperature should be indicative of temperatures around 22 °C. If the room temperature is
substantially different from 22 °C then all solvents and internal standards need to be tested to prove their viability
for use in the method under the temperature conditions of the laboratory.
4.6 Reference substance: menthol, of known purity (> 99 %).
NOTE It is recommended to store menthol in an air tight container not exposed to a heat source and light.
Storage at a temperature lower than 4 °C is recommended.
4.7 Calibration solutions
Dissolve the menthol (4.6) in the extraction solvent (4.5) to produce a series of at least four calibration
solutions whose mass concentrations cover the range expected to be found in the test portion (usually
0,02 mg/ml to 1,0 mg/ml). Solvent and solutions stored at low temperatures shall be allowed to
equilibrate to room temperature before use.
For the stock solution, store in a refrigerator and replace after a maximum of three months, or a time
proven to show equivalent stability.
For the working standards, store in a refrigerator and replace after a maximum of one month or a time
proven to show equivalent stability
NOTE Room temperature should be indicative of temperatures around 22 °C. If the room temperature is
substantially different from 22 °C then all solvents, internal standards, and calibration standards need to be
tested to prove their viability for use in the method under the temperature conditions of the laboratory.
5 Apparatus
Usual laboratory apparatus and, in particular, the following items.
5.1 Gas-chromatograph, equipped with a split/splitless multimode injector, a flame ionization
detector, and a computerized controlled data acquisition and processing system.
NOTE A recorder and integrator are acceptable if proven to be operational for intended purpose.
1)
5.2 Column, DB-WAX , 1 µm film thickness, 0,53 mm internal diame
...
