ISO 7646:1986

Commercial vehicles and buses - Gearbox flanges - Type A

Specifies the nominal dimensions and tolerances which affect the interchangeability between gearbox flanges and mating parts used on commercial vehicles and buses. The flanges type A are not interchangeable with type S flanges dealt with in ISO 7647. Some figures illustrate shapes and reference quantities of concern.

Véhicules utilitaires et autobus — Brides de boîtes de vitesses — Type A

La présente Norme internationale fixe les dimensions nominales et les tolérances qui influent sur l'interchangeabilité entre les brides de boîtes de vitesse et les éléments accouplés utilisés sur les véhicules utilitaires et les autobus. Les brides traitées dans la présente Norme internationale sont dites de type A. Elles ne sont pas interchangeables avec les brides de type S traitées dans l'ISO 7647. Les dimensions non spécifiées sont laissées à la discrétion du fabricant des pièces.

General Information

• Status: Published
• Publication Date: 27-Aug-1986
• ICS: 43.040.50 - Transmissions, suspensions
• Technical Committee: ISO/TC 22/SC 40 - Specific aspects for light and heavy commercial vehicles, busses and trailers
• Drafting Committee: ISO/TC 22/SC 40 - Specific aspects for light and heavy commercial vehicles, busses and trailers
• Current Stage: 9093 - International Standard confirmed
• Start Date: 04-Mar-2021
• Completion Date: 13-Dec-2025

Overview

ISO 7646:1986 is an international standard published by the International Organization for Standardization (ISO) that specifies the nominal dimensions and tolerances for Type A gearbox flanges used in commercial vehicles and buses. Its primary aim is to ensure interchangeability between gearbox flanges and their mating components across different manufacturers and vehicle models. By standardizing flange dimensions, bolt hole positions, and tolerances, ISO 7646 promotes compatibility, reliability, and ease of maintenance in heavy-duty vehicle drivetrains.

This standard applies specifically to Type A gearbox flanges and explicitly states that these flanges are not interchangeable with Type S flanges, which are covered under a separate standard, ISO 7647. The document includes detailed figures, tables, and dimensional data critical for manufacturers, suppliers, and service providers involved in commercial vehicle powertrain assembly.

Key Topics

• Scope and Application
  ISO 7646 addresses the dimensions, tolerances, and bolt hole positioning that influence interchangeability of Type A gearbox flanges on commercial vehicles and buses. It provides dimensional limits that must be adhered to during manufacturing.

• Dimensional Specifications
  The standard specifies nominal dimensions such as:

  • Diameter of the flange (d1)
  • Number of bolt holes
  • Diameter of bolt holes
  • Bolt head retention features
    Dimensions vary depending on flange size categories to match different gearbox designs.

• Tolerances
  Clear tolerances are laid out to ensure proper fit and function, including:

  • Positional tolerances of bolt holes to allow for secure fitting without excessive stress
  • Orientation and concentricity limits to maintain alignment
    These tolerances are specified in millimeters for precise engineering control.

• Designation and Identification
  Flanges manufactured to ISO 7646 must be identified with the standard reference alongside key parameters such as flange diameter, bolt quantity, and bolt diameter (e.g., “Bride ISO 7646-150 x 8 x 12”) for straightforward recognition and compatibility checks.

Applications

• Commercial Vehicle Manufacturing
  Automotive OEMs use ISO 7646 as a guideline to design and produce gearbox flanges that fit universally across different bus and truck gearboxes, improving assembly line efficiency.

• Aftermarket Parts and Repairs
  Standardized flange dimensions enable aftermarket manufacturers to produce interchangeably compatible components, facilitating repairs and upgrades without custom fabrication.

• Maintenance and Service
  Fleet service centers and maintenance workshops rely on these standardized dimensions to source reliable replacement parts that maintain mechanical integrity and vehicle safety.

• Component Standardization
  By adopting ISO 7646, component suppliers contribute to uniformity in drivetrain systems, reducing risks related to mismatching parts and enhancing vehicle durability.

Related Standards

• ISO 7647 - This standard specifies Type S gearbox flanges, highlighting that flanges under ISO 7646 (Type A) are not interchangeable with Type S flanges.

• ISO 286 - Tolerances and fits system referenced for dimensional accuracy, ensuring all mechanical parts conform to agreed geometric constraints.

• ISO 1101 - Geometrical tolerancing of technical drawings referenced for defining shape, orientation, and positional tolerances fundamental to flange design.

Summary

ISO 7646:1986 plays a vital role in the automotive industry by providing a consistent framework for the design and manufacture of Type A gearbox flanges in commercial vehicles and buses. Its focus on dimensional precision and interchangeability supports efficient manufacturing, reliable vehicle operation, and simplified maintenance. Adoption of this standard benefits manufacturers, suppliers, and service providers by fostering product compatibility and reducing unplanned downtime due to part mismatches.

For stakeholders in commercial vehicle engineering and aftersales services, compliance with ISO 7646 ensures alignment with internationally recognized best practices, improving overall system performance and customer satisfaction.

Standards Content (Sample)

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlON.MEXAYHAPOC1HAR OPrAHM3AUMR l-i0 CTAHAAPTM3ALWl~ORGANlSATlON INTERNATIONALE DE NORMALISATION
Commercial vehicles and buses - Gearbox flanges -
TYPe A
V&k/es utilitaires et autobus - Brides de boites de vitesses - Type A
First edition - 1986-08-15
Ref. No. IS0 7646-1986 (E)
UDC 629.114.4/.5 : 62-58
Descriptors : road vehicles, commercial road vehicles, buses (vehicles), gearboxes, flanges, dimensions, designation.
Price based on 3 pages

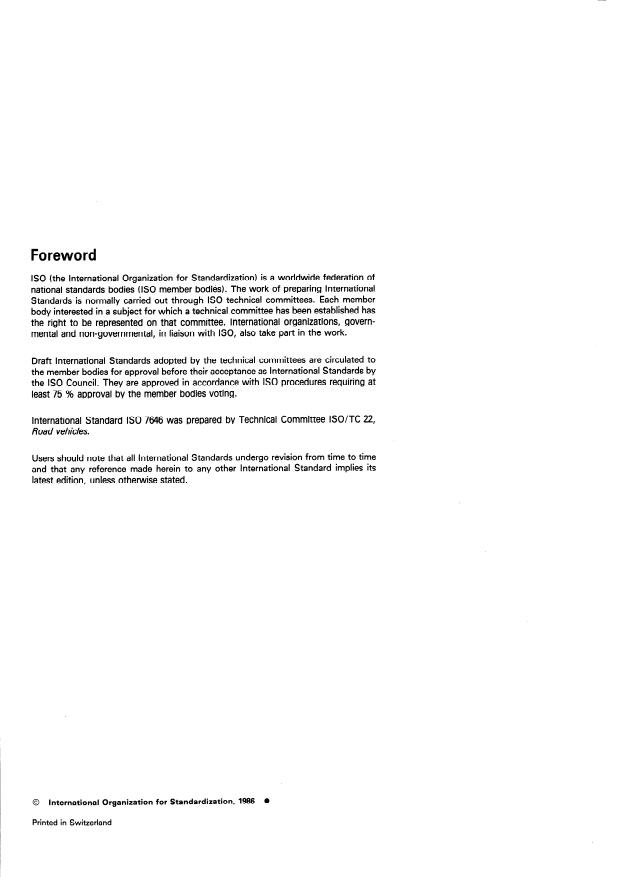

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7646 was prepared by Technical Committee ISO/TC 22,
Road vehicles.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organization for Standardization, 1986 l
Printed in Switzerland
INTERNATIONAL STANDARD IS0 7646-1986 (E)
Commercial vehicles and buses - Gearbox flanges -
TYPe A
1 Scope and field of application 3 Dimensions and tolerances

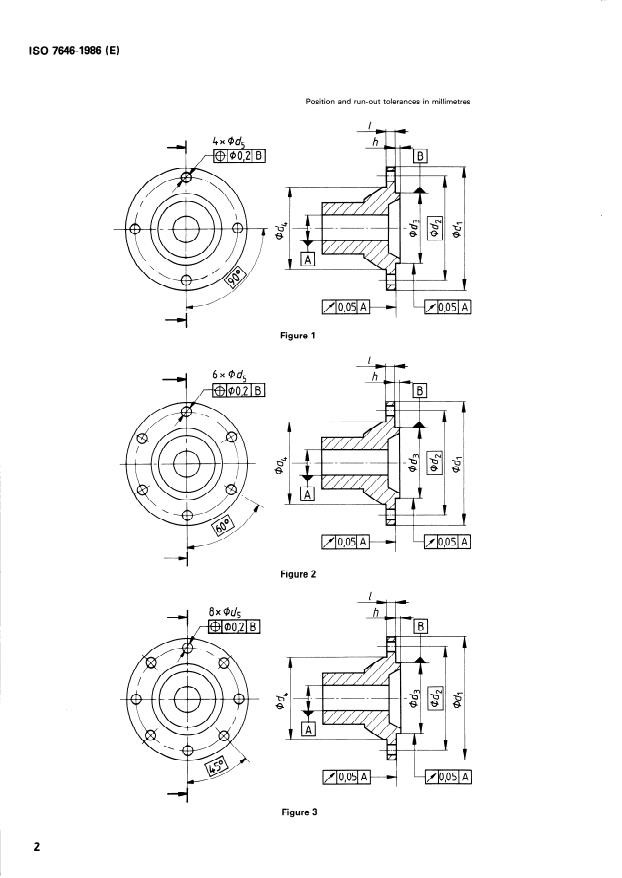

Nominal dimensions, tolerances and bolt hole fixing positions
This International Standard specifies the nominal dimensions
which affect the interchangeability of type A flanges for gear-
and tolerances which affect the interchangeability between
boxes are shown in figures 1 to 5, and given in the table.
gearbox flanges and mating parts used on commercial
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDlZATION.ME~YHAPO~HAR OPI-AHM3ALUdR fl0 CTAH~APTbl3ALWlM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Véhicules utilitaires et autobus - Brides de boîtes de
vitesses - Type A
Commercial vehicles and buses - Gearbox flanges - Type A
Première édition - 1986-08-15
Réf. no : ISO 7646-1966 (F)
CDU 629.114.4/.5 : 62-56
Descripteurs : véhicule routier, véhicule routier utilitaire, autobus, boîte de vitesses, bride, dimension, désignation.
Prix basé sur 3 pages

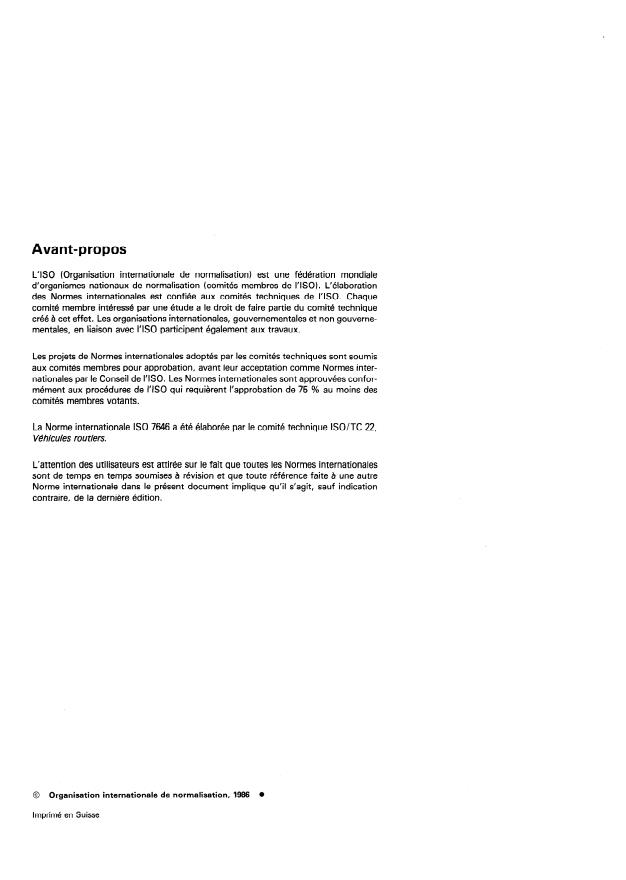

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7646 a été élaborée par le comité technique ISO/TC 22,
Véhicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986
Imprimé en Suisse
NORME INTERNATIONALE ISO 76464986 (F)
Véhicules utilitaires et autobus - Brides de boîtes de
vitesses - Type A
3 Dimensions et tolérances
1 Objet et domaine d’application

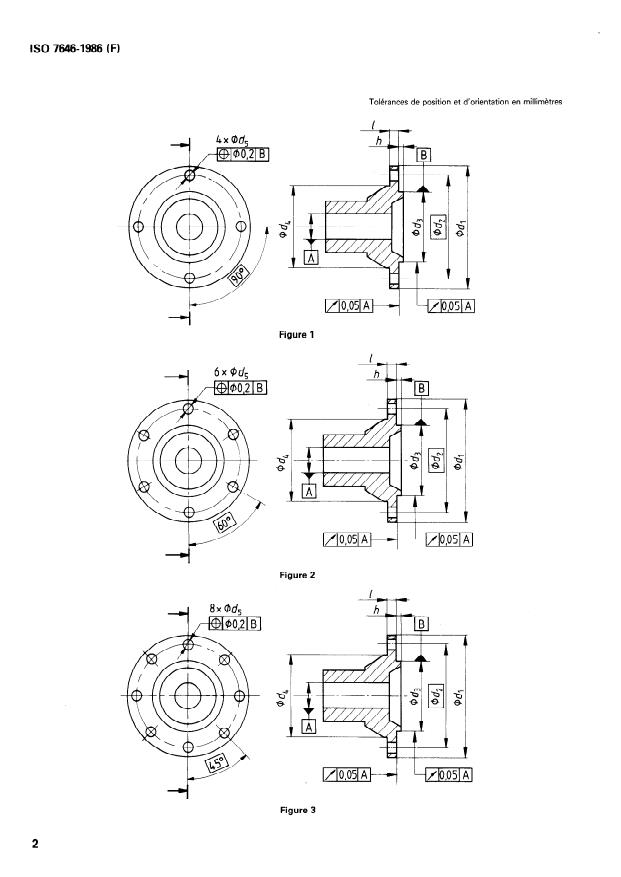

Les dimensions nominales, les tolerances et la position des
La présente Norme internationale fixe les dimensions nominales
trous de passage des boulons de fixation, qui jouent sur I’inter-
et les tolérances qui influent sur l’interchangeabilité entre les
changeabilité des brides de boîtes de vitesses de type A, sont
brides de boîtes de vitesse et l
...

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDlZATION.ME~YHAPO~HAR OPI-AHM3ALUdR fl0 CTAH~APTbl3ALWlM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Véhicules utilitaires et autobus - Brides de boîtes de
vitesses - Type A
Commercial vehicles and buses - Gearbox flanges - Type A
Première édition - 1986-08-15
Réf. no : ISO 7646-1966 (F)
CDU 629.114.4/.5 : 62-56
Descripteurs : véhicule routier, véhicule routier utilitaire, autobus, boîte de vitesses, bride, dimension, désignation.
Prix basé sur 3 pages
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7646 a été élaborée par le comité technique ISO/TC 22,
Véhicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986
Imprimé en Suisse
NORME INTERNATIONALE ISO 76464986 (F)
Véhicules utilitaires et autobus - Brides de boîtes de
vitesses - Type A
3 Dimensions et tolérances
1 Objet et domaine d’application
Les dimensions nominales, les tolerances et la position des
La présente Norme internationale fixe les dimensions nominales
trous de passage des boulons de fixation, qui jouent sur I’inter-
et les tolérances qui influent sur l’interchangeabilité entre les
changeabilité des brides de boîtes de vitesses de type A, sont
brides de boîtes de vitesse et l
...
