Rubber- or plastics-coated fabrics — Determination of coating adhesion

This document specifies a method of determining the coating adhesion strength of coated fabrics.

Supports textiles revêtus de caoutchouc ou de plastique — Détermination de l'adhérence du revêtement

Le présent document spécifie une méthode de détermination de la force d’adhérence du revêtement des supports textiles revêtus.

General Information

Status
Published
Publication Date
09-Sep-2024
Current Stage
6060 - International Standard published
Start Date
10-Sep-2024
Due Date
10-Jan-2026
Completion Date
10-Sep-2024
Ref Project

Relations

Buy Standard

Standard
ISO 2411:2024 - Rubber- or plastics-coated fabrics — Determination of coating adhesion Released:10. 09. 2024
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 2411:2024 - Supports textiles revêtus de caoutchouc ou de plastique — Détermination de l'adhérence du revêtement Released:10. 09. 2024
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

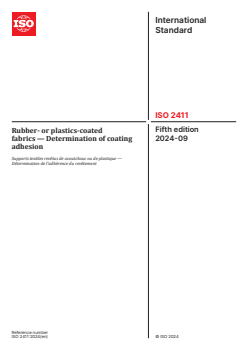

International
Standard
ISO 2411
Fifth edition
Rubber- or plastics-coated
2024-09
fabrics — Determination of coating
adhesion
Supports textiles revêtus de caoutchouc ou de plastique —
Détermination de l'adhérence du revêtement
Reference number
© ISO 2024
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii

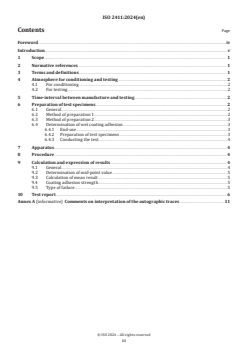

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Atmosphere for conditioning and testing . 2
4.1 For conditioning .2
4.2 For testing .2
5 Time-interval between manufacture and testing . 2
6 Preparation of test specimens . 2
6.1 General .2
6.2 Method of preparation 1 .2
6.3 Method of preparation 2 .3
6.4 Determination of wet coating adhesion .3
6.4.1 End-use .3
6.4.2 Preparation of test specimens .3
6.4.3 Conducting the test .4
7 Apparatus . 4
8 Procedure . 4
9 Calculation and expression of results . 4
9.1 General .4
9.2 Determination of mid-point value .5
9.3 Calculation of mean result .5
9.4 Coating adhesion strength .5
9.5 Type of failure .5
10 Test report . 6
Annex A (informative) Comments on interpretation of the autographic traces .11

iii

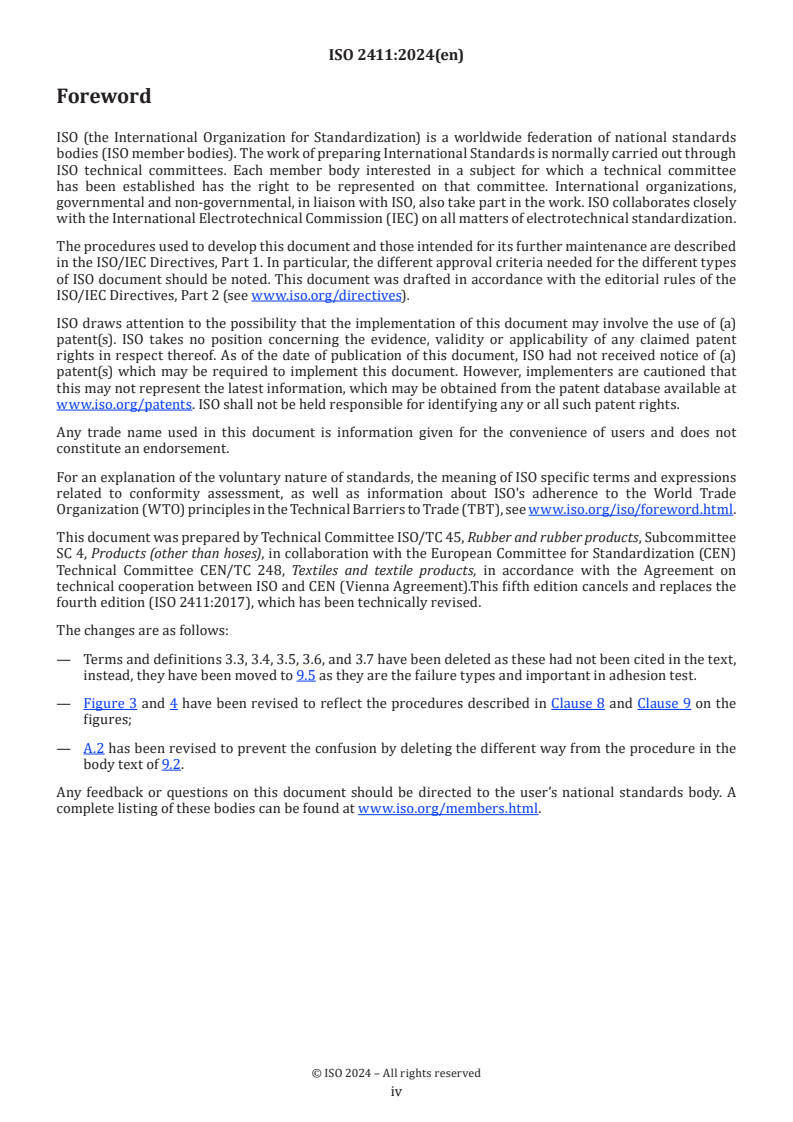

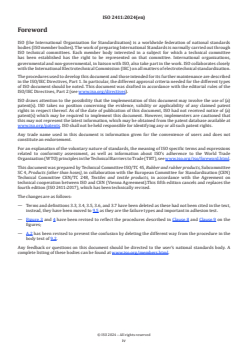

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products, Subcommittee
SC 4, Products (other than hoses), in collaboration with the European Committee for Standardization (CEN)
Technical Committee CEN/TC 248, Textiles and textile products, in accordance with the Agreement on
technical cooperation between ISO and CEN (Vienna Agreement).This fifth edition cancels and replaces the
fourth edition (ISO 2411:2017), which has been technically revised.
The changes are as follows:
— Terms and definitions 3.3, 3.4, 3.5, 3.6, and 3.7 have been deleted as these had not been cited in the text,
instead, they have been moved to 9.5 as they are the failure types and important in adhesion test.
— Figure 3 and 4 have been revised to reflect the procedures described in Clause 8 and Clause 9 on the
figures;
— A.2 has been revised to prevent the confusion by deleting the different way from the procedure in the
body text of 9.2.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
Introduction
Knowledge of the strength of adhesion between the coating and the adjacent layer is important as an
inadequate adhesion strength can often result in failure of the product due to delamination.

v
International Standard ISO 2411:2024(en)
Rubber- or plastics-coated fabrics — Determination of
coating adhesion
WARNING — Persons using this document should be familiar with normal laboratory practice. This
document does not purport to address all of the safety problems, if any, associated with its use. It is
the responsibility of the user to establish appropriate safety and health practices and to determine
applicability of any other restrictions.
1 Scope
This document specifies a method of determining the coating adhesion strength of coated fabrics.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 2231:1989, Rubber- or plastics-coated fabrics — Standard atmospheres for conditioning and testing
ISO 2286-1, Rubber- or plastics-coated fabrics — Determination of roll characteristics — Part 1: Methods for
determination of length, width and net mass
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:
Tension/compression testing machines — Calibration and verification of the force-measuring system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
delamination
partial or whole separation of two, or more, of the component layers of a coated fabric
Note 1 to entry: This can be either a fabric to coating layer separation or separation within the actual coating layer.
3.2
substrate
textile component of a coated fabric

4 Atmosphere for conditioning and testing
4.1 For conditioning
The atmosphere shall be the method of conditioning “1” specified in ISO 2231:1989.
For fabrics coated on one side only, a minimum of 16 h exposure is recommended.
For fabrics coated on both sides, a minimum of 24 h is recommended.
4.2 For testing
The atmosphere shall be selected from A through C specified in ISO 2231:1989.
NOTE The temperature 23 °C is normally the testing atmosphere in temperate countries and 27 °C is normally in
tropical and subtropical countries.
5 Time-interval between manufacture and testing
For all test purposes, the minimum time between manufacture and testing shall be 16 h. For non-product
tests, the maximum time between manufacture and testing shall be 4 weeks, and for evaluations intended to
be comparable, the tests, as far as possible, shall be carried out after the same time-interval.
For products, unless otherwise agreed between the interested parties, the time between manufacture and
testing shall not exceed 3 months.
6 Preparation of test specimens
6.1 General
For the determination of coating adhesion all samples shall be taken within the usable width defined in
accordance with ISO 2286-1 of the coated fabric under test. A total of 10 test specimens shall be tested.
Each test specimen before its width is trimmed shall have at least 20 % extra width of the trimmed test
specimen and not less than 200 mm length.
Five test specimens shall be cut with the length parallel to the longitudinal direction and five test specimens
with their length parallel to the transverse direction of the coated fabric under test.
In the case of coated fabrics with substrate having a pile, prepare 10 test specimens, five in the direction of
the pile and five against the direction of the pile respectively.
Either method of preparation may be used. The method of preparation to adopt is determined by pretesting
if necessary.
NOTE Generally, thick coatings are processed by method 1, thin coatings by method 2.
6.2 Method of preparation 1
6.2.1 Where the strength of the coating layer exceeds the force of the adhesive bond to the substrate,
prepare the test specimen by care
...

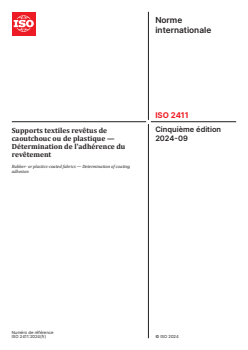

Norme
internationale
ISO 2411
Cinquième édition
Supports textiles revêtus de
2024-09
caoutchouc ou de plastique —
Détermination de l'adhérence du
revêtement
Rubber- or plastics-coated fabrics — Determination of coating
adhesion
Numéro de référence

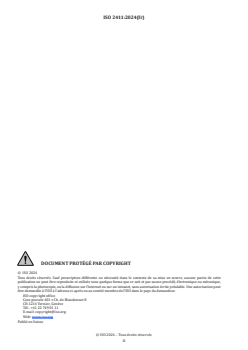

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

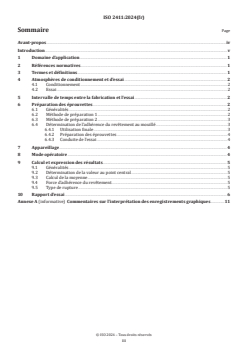

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Atmosphères de conditionnement et d’essai . 2
4.1 Conditionnement .2
4.2 Essai .2
5 Intervalle de temps entre la fabrication et l’essai . 2
6 Préparation des éprouvettes . 2
6.1 Généralités .2
6.2 Méthode de préparation 1 .2
6.3 Méthode de préparation 2 .3
6.4 Détermination de l’adhérence du revêtement au mouillé .3
6.4.1 Utilisation finale .3
6.4.2 Préparation des éprouvettes .4
6.4.3 Conduite de l’essai .4
7 Appareillage . 4
8 Mode opératoire . 4
9 Calcul et expression des résultats . 5
9.1 Généralités .5
9.2 Détermination de la valeur au point central .5
9.3 Calcul de la moyenne .5
9.4 Force d’adhérence du revêtement.5
9.5 Type de rupture .5
10 Rapport d’essai . 6
Annexe A (informative) Commentaires sur l’interprétation des enregistrements graphiques .11

iii

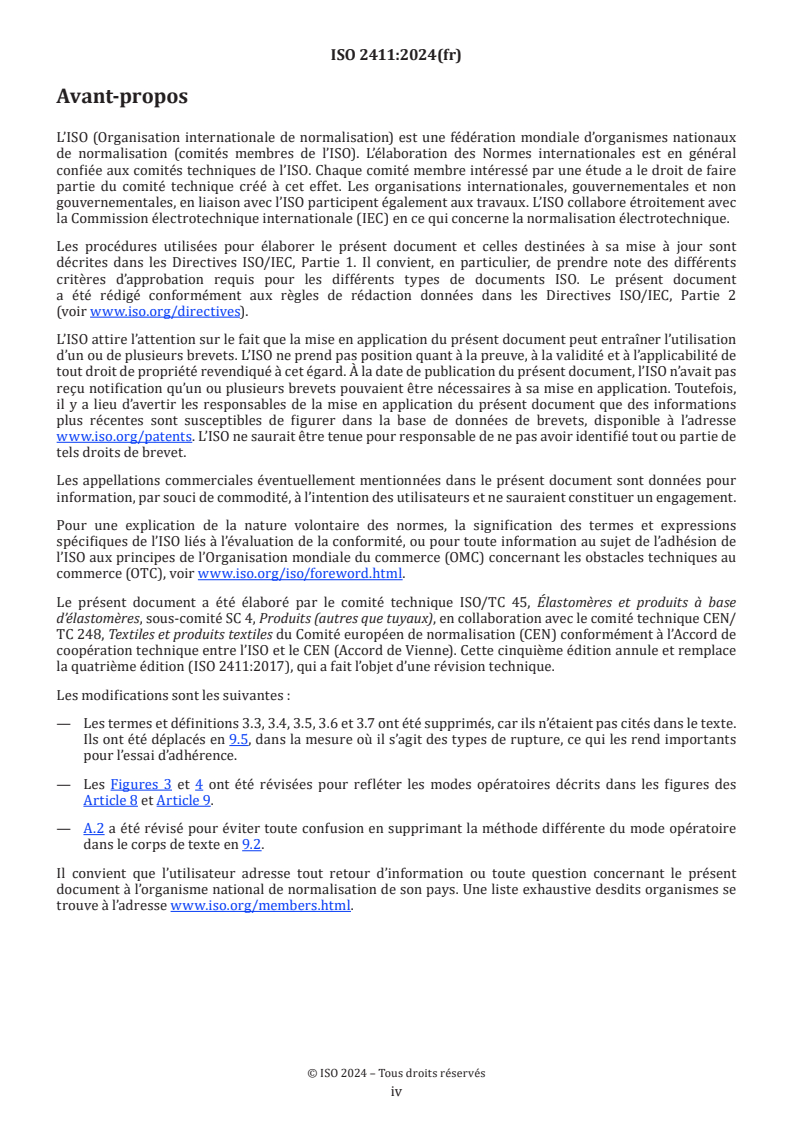

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse
www.iso.org/patents. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/foreword.html.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 4, Produits (autres que tuyaux), en collaboration avec le comité technique CEN/
TC 248, Textiles et produits textiles du Comité européen de normalisation (CEN) conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne). Cette cinquième édition annule et remplace
la quatrième édition (ISO 2411:2017), qui a fait l’objet d’une révision technique.
Les modifications sont les suivantes :
— Les termes et définitions 3.3, 3.4, 3.5, 3.6 et 3.7 ont été supprimés, car ils n’étaient pas cités dans le texte.
Ils ont été déplacés en 9.5, dans la mesure où il s’agit des types de rupture, ce qui les rend importants
pour l’essai d’adhérence.
— Les Figures 3 et 4 ont été révisées pour refléter les modes opératoires décrits dans les figures des
Article 8 et Article 9.
— A.2 a été révisé pour éviter toute confusion en supprimant la méthode différente du mode opératoire
dans le corps de texte en 9.2.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/members.html.

iv
Introduction
La connaissance de la force d’adhérence entre le revêtement et la couche adjacente est importante car une
force d’adhérence inadaptée peut souvent entraîner la défaillance du matériau par délamination.

v
Norme internationale ISO 2411:2024(fr)
Supports textiles revêtus de caoutchouc ou de plastique —
Détermination de l'adhérence du revêtement
AVERTISSEMENT — Il convient que l’utilisateur du présent document connaisse bien les pratiques
courantes de laboratoire. Le présent document n’a pas pour but de traiter tous les problèmes de
sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur d’établir des pratiques
appropriées en matière d’hygiène et de sécurité, et de déterminer l’applicabilité de toute autre
restriction.
1 Domaine d’application
Le présent document spécifie une méthode de détermination de la force d’adhérence du revêtement des
supports textiles revêtus.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 2231:1989, Supports textiles revêtus de caoutchouc ou de plastique — Atmosphères normales de
conditionnement et d'essai
ISO 2286-1, Supports textiles revêtus de caoutchouc ou de plastique — Détermination des caractéristiques des
rouleaux — Partie 1: Méthodes de détermination de la longueur, de la largeur et de la masse nette
ISO 5893, Appareils d'essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 7500-1, Matériaux métalliques — Étalonnage et vérification des machines pour essais statiques uniaxiaux —
Partie 1: Machines d'essai de traction/compression — Étalonnage et vérification du système de mesure de force
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l’adresse https:// www .electropedia .org/
3.1
délamination
séparation partielle ou totale de deux, ou plus, des couches constituant un support textile revêtu
Note 1 à l'article: Il peut s’agir soit d’une séparation du support textile et de la couche de revêtement, soit d’une
séparation au sein même de la couche de revêtement.
3.2
support
composant textile d’un support textile revêtu

4 Atmosphères de conditionnement et d’essai
4.1 Conditionnement
L’atmosphère doit être la méthode de conditionnement « 1 » spécifiée dans l’ISO 2231:1989.
Pour les supports textiles revêtus d’un côté seulement, un minimum de 16 h d’exposition est recommandé.
Pour les supports textiles revêtus des deux côtés, un minimum de 24 h est recommandé.
4.2 Essai
L’atmosphère doit être sélectionnée parmi les atmosphères « A » à « C », spécifiées dans l’ISO 2231:1989.
NOTE La température 23 °C est normalement l’atmosphère d’essai dans les pays tempérés, et 27 °C est
normalement celle dans les pays tropicaux et subtropicaux.
5 Intervalle de temps entre la fabrication et l’essai
À toutes fins d’essai, l’intervalle minimal entre la fabrication et l’essai doit être de 16 h. Pour les essais ne
portant pas sur des produits, l’intervalle maximum entre la fabrication et l’essai doit être de 4 semaines, et
pour les évaluations conçues pour être comparables, les essais doivent être effectués, autant que possible,
après le même intervalle de temps.
Pour les produits, sauf accord contraire convenu entre les parties intéressées, l’intervalle de temps entre la
fabrication et l’essai ne doit pas excéder 3 mois.
6 Préparation des éprouvettes
6.1 Généralités
Pour la détermination
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
