Welding consumables — Rods, wires and deposits for tungsten inert gas welding of non-alloy and fine-grain steels — Classification

ISO 636:2017 specifies requirements for classification of rods and wires in the as-welded condition and in the post-weld heat-treated condition for tungsten inert gas welding of non-alloy and fine-grain steels with a minimum yield strength of up to 500 MPa or a minimum tensile strength of up to 570 MPa. ISO 636:2017 is a combined specification providing classification utilizing a system based upon the yield strength and the average impact energy of 47 J of all-weld metal or utilizing a system based upon the tensile strength and the average impact energy of 27 J of all-weld metal. a) Paragraphs and tables which carry the suffix letter "A" are applicable only to rods and wires classified to the system based upon the yield strength and the average impact energy of 47 J of all-weld metal in accordance with this document. b) Paragraphs and tables which carry the suffix letter "B" are applicable only to rods and wires classified to the system based upon the tensile strength and the average impact energy of 27 J of all-weld metal in accordance with this document. c) Paragraphs and tables which have neither the suffix letter "A" nor the suffix letter "B" are applicable to all rods and wires classified in accordance with this document.

Produits consommables pour le soudage — Baguettes et fils pour dépôts par soudage TIG des aciers non alliés et des aciers à grains fins — Classification

ISO 636:2017 spécifie les exigences relatives à la classification des baguettes et des fils à l'état brut de soudage et à l'état traité thermiquement après soudage, en soudage TIG (soudage à l'arc sous protection de gaz inerte avec électrode de tungstène) des aciers non alliés et des aciers à grains fins ayant une limite d'élasticité minimale pouvant atteindre 500 MPa ou une résistance à la traction minimale pouvant atteindre 570 MPa. ISO 636:2017 propose une spécification mixte permettant une classification utilisant un système fondé soit sur la limite d'élasticité et l'énergie de rupture moyenne de 47 J pour le métal fondu hors dilution, soit sur la résistance à la traction et l'énergie de rupture moyenne de 27 J pour le métal fondu hors dilution. a) Les paragraphes et les tableaux qui portent le suffixe «A» ne sont applicables qu'aux baguettes et fils classifiés d'après le système basé sur la limite d'élasticité et l'énergie de rupture moyenne de 47 J pour le métal fondu hors dilution conformément au présent document. b) Les paragraphes et les tableaux qui portent le suffixe «B» ne sont applicables qu'aux baguettes et fils classifiés d'après le système basé sur la résistance à la traction et l'énergie de rupture moyenne de 27 J pour le métal fondu hors dilution conformément au présent document. c) Les paragraphes et les tableaux ne comportant ni le suffixe «A» ni le suffixe «B» sont applicables à toutes les baguettes et à tous les fils classifiés conformément au présent document.

General Information

Status
Published
Publication Date
28-May-2017
Current Stage
9092 - International Standard to be revised
Completion Date
24-Mar-2023
Ref Project

Relations

Buy Standard

Standard
ISO 636:2017 - Welding consumables -- Rods, wires and deposits for tungsten inert gas welding of non-alloy and fine-grain steels -- Classification
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 636:2017 - Produits consommables pour le soudage -- Baguettes et fils pour dépôts par soudage TIG des aciers non alliés et des aciers a grains fins -- Classification
French language
14 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

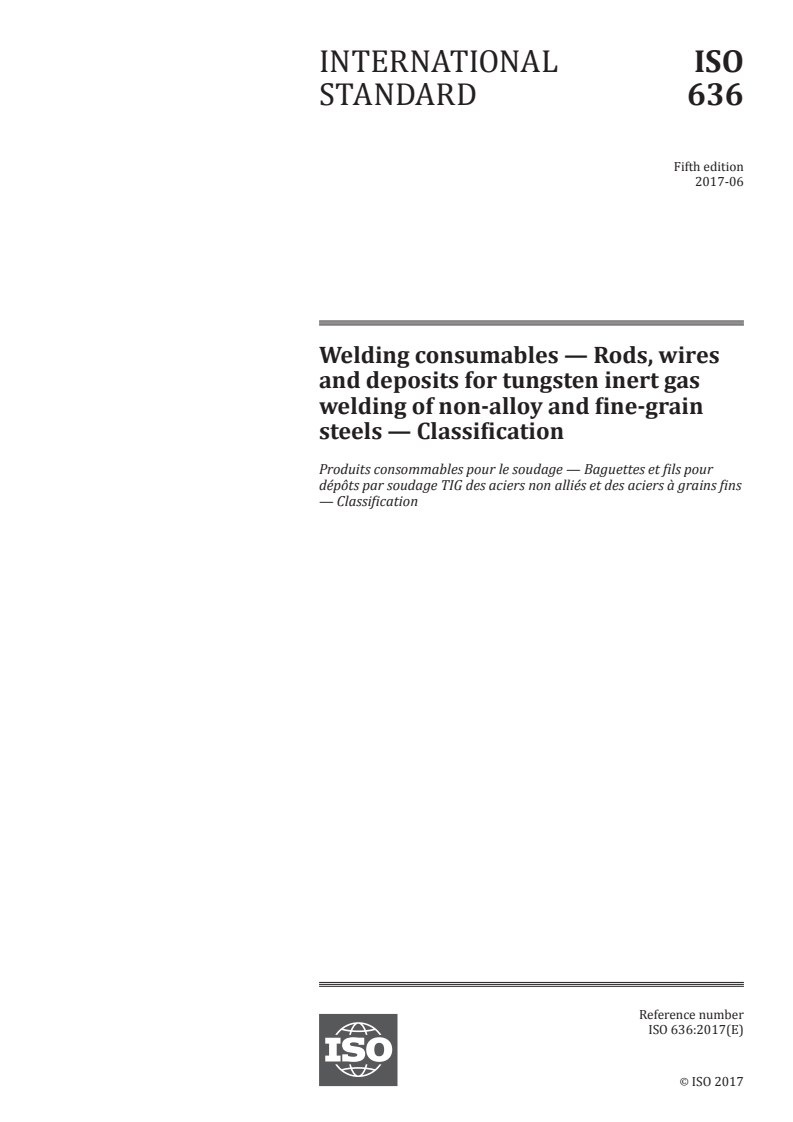

INTERNATIONAL ISO
STANDARD 636
Fifth edition
2017-06
Welding consumables — Rods, wires
and deposits for tungsten inert gas
welding of non-alloy and fine-grain
steels — Classification
Produits consommables pour le soudage — Baguettes et fils pour
dépôts par soudage TIG des aciers non alliés et des aciers à grains fins
— Classification
Reference number
ISO 636:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 636:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 636:2017(E)

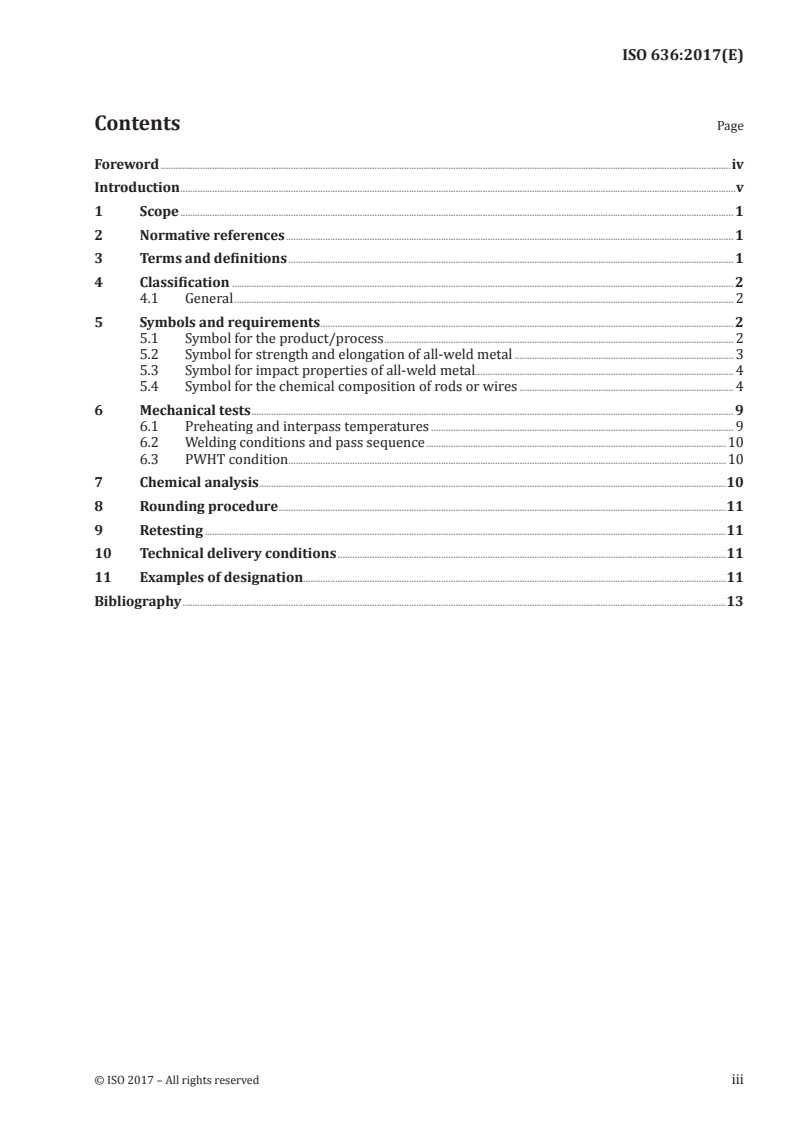

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 2
4.1 General . 2
5 Symbols and requirements . 2
5.1 Symbol for the product/process . 2
5.2 Symbol for strength and elongation of all-weld metal . 3
5.3 Symbol for impact properties of all-weld metal . 4
5.4 Symbol for the chemical composition of rods or wires . 4
6 Mechanical tests . 9
6.1 Preheating and interpass temperatures . 9
6.2 Welding conditions and pass sequence .10
6.3 PWHT condition .10
7 Chemical analysis .10
8 Rounding procedure .11
9 Retesting .11
10 Technical delivery conditions .11
11 Examples of designation .11
Bibliography .13
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 636:2017(E)

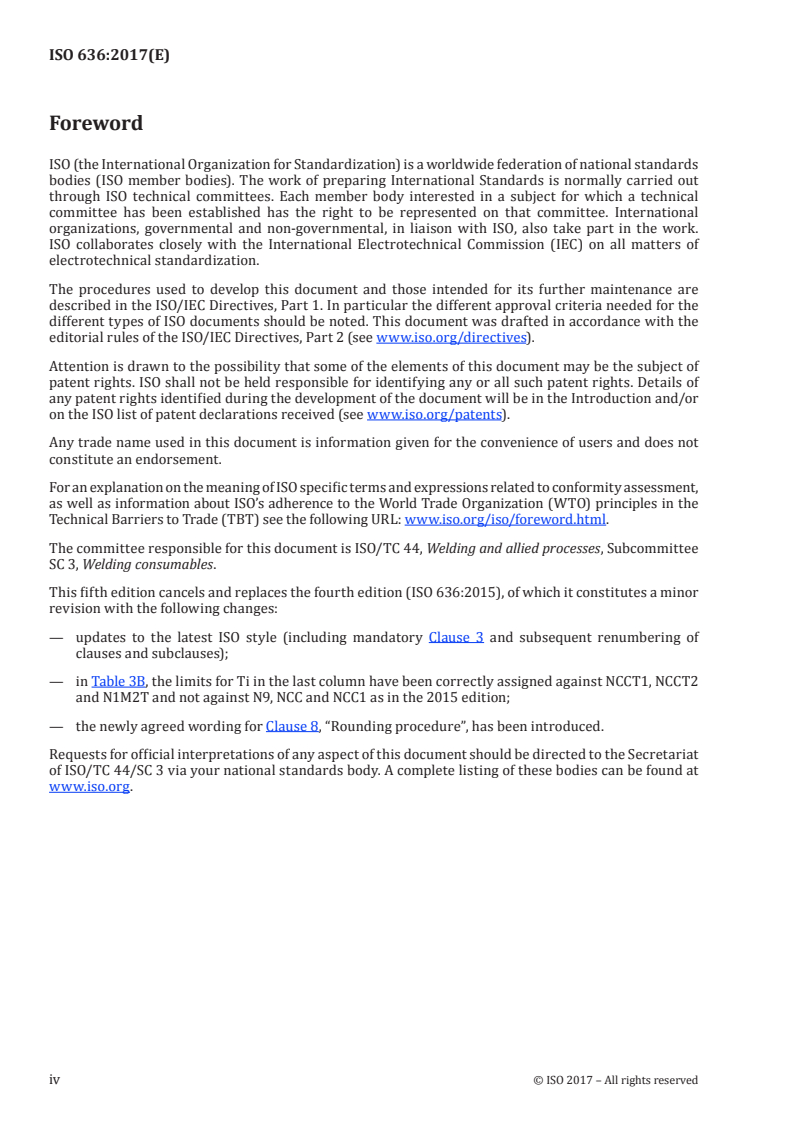

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
The committee responsible for this document is ISO/TC 44, Welding and allied processes, Subcommittee
SC 3, Welding consumables.
This fifth edition cancels and replaces the fourth edition (ISO 636:2015), of which it constitutes a minor
revision with the following changes:
— updates to the latest ISO style (including mandatory Clause 3 and subsequent renumbering of
clauses and subclauses);
— in Table 3B, the limits for Ti in the last column have been correctly assigned against NCCT1, NCCT2
and N1M2T and not against N9, NCC and NCC1 as in the 2015 edition;
— the newly agreed wording for Clause 8, “Rounding procedure”, has been introduced.
Requests for official interpretations of any aspect of this document should be directed to the Secretariat
of ISO/TC 44/SC 3 via your national standards body. A complete listing of these bodies can be found at
www .iso .org.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 636:2017(E)

Introduction
This document provides a classification for the designation of rods and wires in terms of their chemical
composition and, where required, in terms of the yield strength, tensile strength, and elongation of
the all-weld metal. The ratio of yield to tensile strength of weld metal is generally higher than that of
parent metal. Matching weld metal yield strength to parent metal yield strength will not necessarily
ensure that the weld metal tensile strength matches that of the parent material. Where the application
requires matching tensile strengths, selection of consumables is made by reference to column 3 of
Table 1A or Table 1B.
Of note is that the mechanical properties of all-weld metal test specimens used to classify the rods and
wires vary from those obtained in production joints because of differences in welding procedure such
as diameter, width of weave, welding position, and material composition.
[1]
The classification according to system A is mainly based on EN 1668:1997 . The classification
according to system B is mainly based upon standards used around the Pacific Rim.
© ISO 2017 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 636:2017(E)
Welding consumables — Rods, wires and deposits for
tungsten inert gas welding of non-alloy and fine-grain
steels — Classification
1 Scope
This document specifies requirements for classification of rods and wires in the as-welded condition
and in the post-weld heat-treated condition for tungsten inert gas welding of non-alloy and fine-grain
steels with a minimum yield strength of up to 500 MPa or a minimum tensile strength of up to 570 MPa.
This document is a combined specification providing classification utilizing a system based upon the
yield strength and the average impact energy of 47 J of all-weld metal or utilizing a system based upon
the tensile strength and the average impact energy of 27 J of all-weld metal.
a) Paragraphs and tables which carry the suffix letter “A” are applicable only to rods and wires
classified to the system based upon the yield strength and the average impact energy of 47 J of all-
weld metal in accordance with this document.
b) Paragraphs and tables which carry the suffix letter “B” are applicable only to rods and wires
classified to the system based upon the tensile strength and the average impact energy of 27 J of
all-weld metal in accordance with this document.
c) Paragraphs and tables which have neither the suffix letter “A” nor the suffix letter “B” are applicable
to all rods and wires classified in accordance with this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of
product, dimensions, tolerances and markings
ISO 13916, Welding — Guidance on the measurement of preheating temperature, interpass temperature
and preheat maintenance temperature
ISO 14175, Welding consumables — Gases and gas mixtures for fusion welding and allied processes
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 15792-1:2000, Welding consumables — Test methods — Part 1: Test methods for all-weld metal test
specimens in steel, nickel and nickel alloys. Amended by ISO 15792-1:2000/Amd 1:2011.
ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor. 1:2011.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at http:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2017 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 636:2017(E)

4 Classification
4.1 General
Classification designations are based upon two approaches to indicate the tensile properties and the
impact properties of the all-weld metal obtained with rods or wires. The two designation approaches
include additional designators for some other classification requirements, but not all as will be
clear from the following sections. In most cases, a given commercial product can be classified to the
classification requirements in both systems. Then, either or both classification designations can be
used for the product.
Rods or wires shall be classified according to their chemical composition in accordance with Table 3A
or Table 3B.
4.1A Classification by yield strength and 47 J 4.1B Classification according to alloy type
impact energy
The classification is divided into four parts. The classification is divided into four parts.
1) The first part gives a symbol indicating the 1) The first part gives a symbol indicating the
product/process to be identified. product/process to be identified.
2) The second part gives a symbol indicating 2) The second part gives a symbol indicating
the strength and elongation of the all-weld  the strength and elongation of the all-weld
metal (see Table 1A). metal in either the as-welded or post-weld
heat-treated condition (see Table 1B).
3) The third part gives a symbol indicating the
impact properties of all-weld metal (see 3) The third part gives a symbol indicating
Table 2). the impact properties of all-weld metal in
the same condition as specified for the
4) The fourth part gives a symbol indicating
tensile strength (see Table 2). The letter
the chemical composition of the rods or
“U” after this designator indicates that the
wires used (see Table 3A).
deposit meets an average optional
requirement of 47 J at the designated
Charpy test temperature.
4) The fourth part gives a symbol indicating
the chemical composition of the rods or
wires used (see Table 3B).
5 Symbols and requirements
5.1 Symbol for the product/process
The symbol of weld deposit by the tungsten inert gas welding process shall be the letter “W” placed at
the beginning of the designation.
The symbol of rods or wires for the tungsten inert gas welding shall be the letter “W” placed at the
beginning of the rod or wire designation.
2 © ISO 2017 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 636:2017(E)

5.2 Symbol for strength and elongation of all-weld metal
5.2A Classification by yield strength and 5.2B Classification by tensile strength and
47 J impact energy 27 J impact energy
The symbol in Table 1A indicates yield The symbol in Table 1B indicates yield strength,
strength, tensile strength, and elongation of tensile strength, and elongation of the
the all-weld metal in the as-welded condition all-weld metal in the as-welded condition or in
determined in accordance with Clause 6. the post-weld heat-treated condition
determined in accordance with Clause 6.
Table 1A — Symbol for strength and Table 1B — Symbol for strength and elonga-
elongation of all-weld metal tion of all-weld metal
Minimum Minimum
Tensile Minimum Tensile Minimum
yield yield
b c
strength elongation a strength elongation
Symbol Symbol
a b
strength strength
MPa MPa % MPa MPa %
35 355 440 to 570 22 43X 330 430 to 600 20
38 380 470 to 600 20 49X 390 490 to 670 18
42 420 500 to 640 20 55X 460 550 to 740 17
46 460 530 to 680 20
57X 490 570 to 770 17
50 500 560 to 720 18
a a
For yield strength, the lower yield (R ) is used X is “A” or “P”. Where “A” indicates testing in the
eL
when yielding occurs. Otherwise, the 0,2 % proof as-welded condition and “P” indicates testing in the
strength (R ) is used. post weld heat-treated condition.
p0,2
b b
Gauge length is equal to five times the test speci- For yield strength, the lower yield (R ) is used
eL
men diameter. when yielding occurs. Otherwise, the 0,2 % proof
strength (R ) is used.
p0,2
c
Gauge length is equal to five times the test speci-
men diameter.
© ISO 2017 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 636:2017(E)

5.3 Symbol for impact properties of all-weld metal
5.3A Classification by yield strength and 5.3B Classification by tensile strength and
47 J impact energy 27 J impact energy
The symbols in Table 2 indicate the temperature The symbol in Table 2 indicates the temperature
...

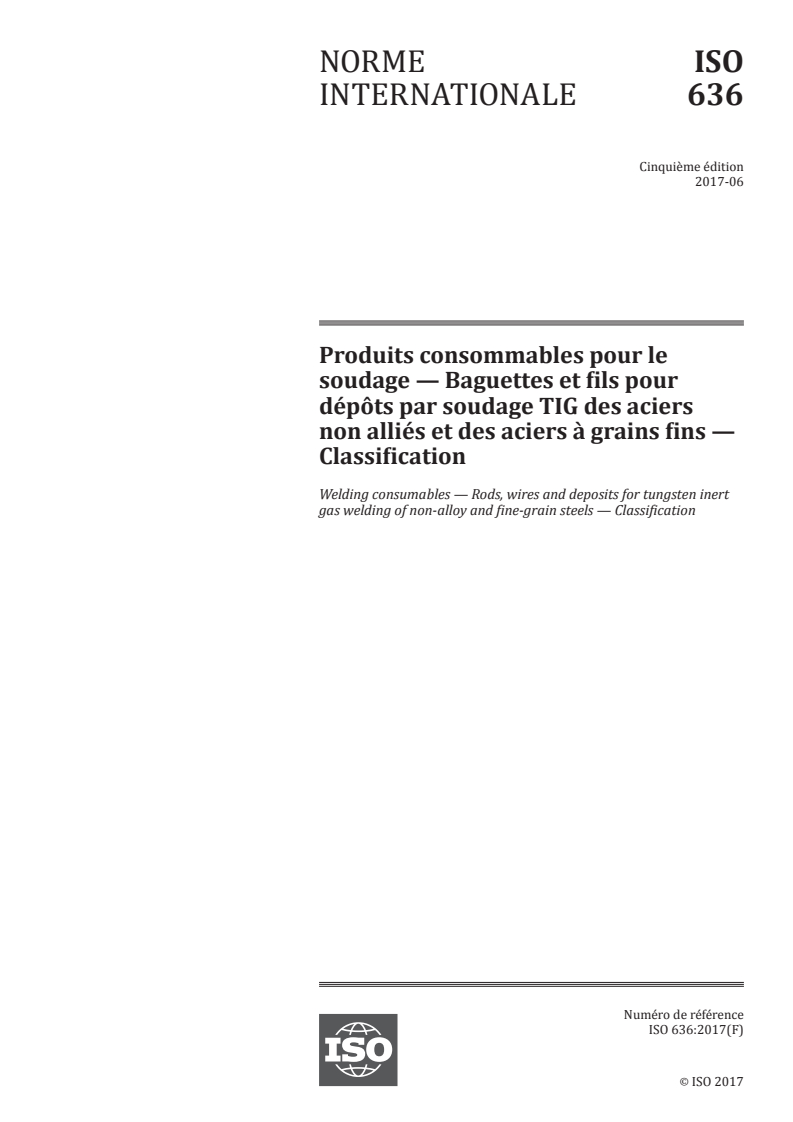

NORME ISO
INTERNATIONALE 636
Cinquième édition
2017-06
Produits consommables pour le
soudage — Baguettes et fils pour
dépôts par soudage TIG des aciers
non alliés et des aciers à grains fins —
Classification
Welding consumables — Rods, wires and deposits for tungsten inert
gas welding of non-alloy and fine-grain steels — Classification
Numéro de référence
ISO 636:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 636:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 636:2017(F)

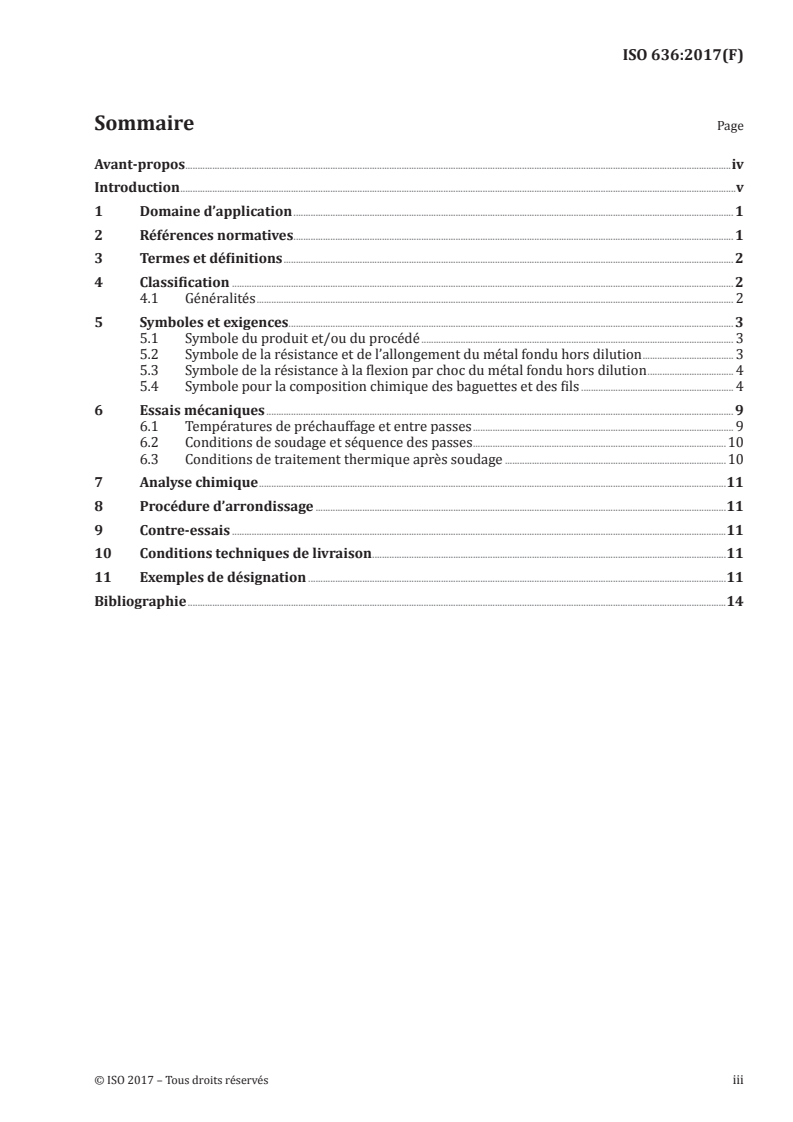

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3  Termes et définitions . 2
4  Classification . 2
4.1 Généralités . 2
5 Symboles et exigences. 3
5.1 Symbole du produit et/ou du procédé . 3
5.2 Symbole de la résistance et de l’allongement du métal fondu hors dilution . 3
5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution . 4
5.4 Symbole pour la composition chimique des baguettes et des fils . 4
6 Essais mécaniques . 9
6.1 Températures de préchauffage et entre passes . 9
6.2 Conditions de soudage et séquence des passes .10
6.3 Conditions de traitement thermique après soudage .10
7 Analyse chimique .11
8 Procédure d’arrondissage .11
9 Contre-essais .11
10 Conditions techniques de livraison .11
11 Exemples de désignation .11
Bibliographie .14
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 636:2017(F)

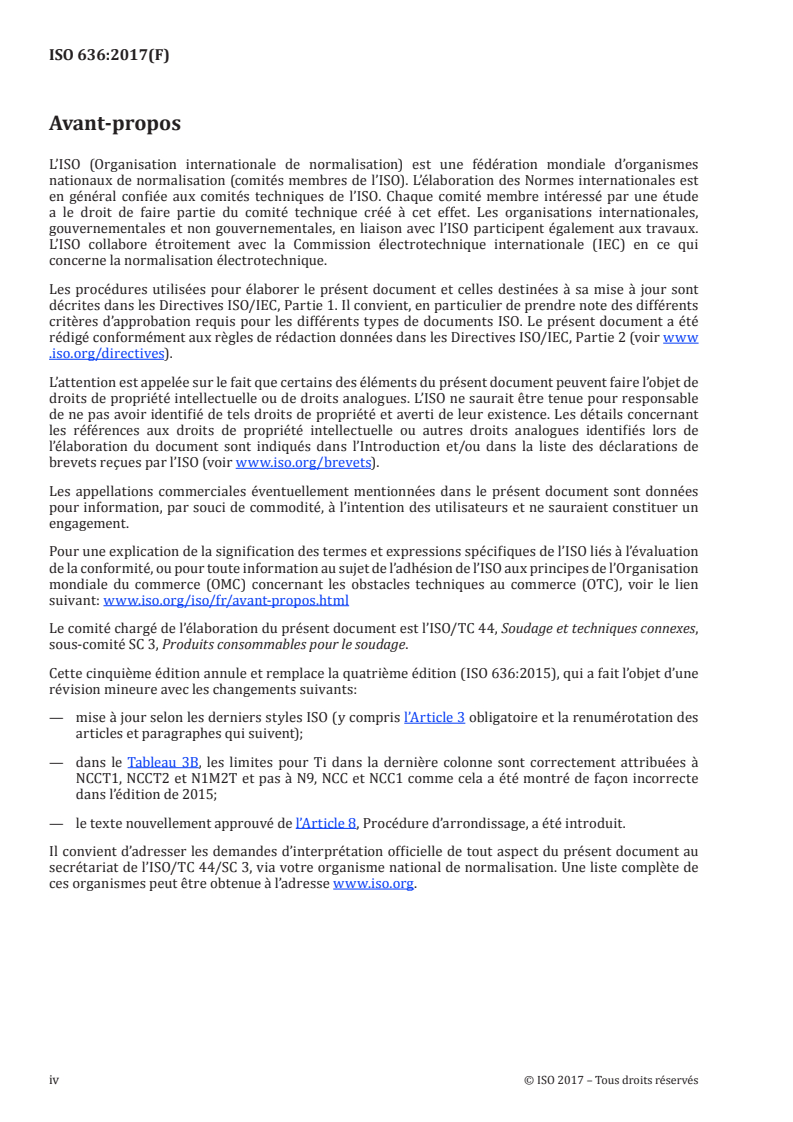

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
Le comité chargé de l’élaboration du présent document est l’ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
Cette cinquième édition annule et remplace la quatrième édition (ISO 636:2015), qui a fait l’objet d’une
révision mineure avec les changements suivants:
— mise à jour selon les derniers styles ISO (y compris l’Article 3 obligatoire et la renumérotation des
articles et paragraphes qui suivent);
— dans le Tableau 3B, les limites pour Ti dans la dernière colonne sont correctement attribuées à
NCCT1, NCCT2 et N1M2T et pas à N9, NCC et NCC1 comme cela a été montré de façon incorrecte
dans l’édition de 2015;
— le texte nouvellement approuvé de l’Article 8, Procédure d’arrondissage, a été introduit.
Il convient d’adresser les demandes d’interprétation officielle de tout aspect du présent document au
secrétariat de l’ISO/TC 44/SC 3, via votre organisme national de normalisation. Une liste complète de
ces organismes peut être obtenue à l’adresse www .iso .org.
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 636:2017(F)

Introduction
Le présent document définit un système de classification permettant la désignation des baguettes
et des fils en fonction de leur composition chimique et, suivant les exigences, en fonction de la limite
d’élasticité, de la résistance à la traction et de l’allongement du métal fondu hors dilution. Le rapport
entre la limite d’élasticité à la résistance à la traction du métal fondu est généralement plus élevé que
celui du métal de base. Il convient que les utilisateurs notent qu’une bonne correspondance des limites
d’élasticité du métal fondu et du métal de base ne garantit pas nécessairement que la résistance à la
traction du métal fondu correspondra à celle du métal de base. Ainsi, lorsque l’application exige la
correspondance de la résistance à la traction, il convient de choisir le produit consommable en référence
à la colonne 3 du Tableau 1A ou du Tableau 1B.
Il convient de noter que les caractéristiques mécaniques des éprouvettes en métal fondu hors dilution
utilisées pour classifier les baguettes et les fils varient de celles obtenues sur des assemblages réalisés
en production par suite de différences dans le mode opératoire de soudage telles que le diamètre, la
largeur du balayage, la position de soudage et la composition chimique du métal de base.
[1]
La classification suivant le système A est principalement fondée sur l’EN 1668:1997 La classification
suivant le système B est principalement fondée sur les normes utilisées dans la Zone Pacifique.
© ISO 2017 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 636:2017(F)
Produits consommables pour le soudage — Baguettes et
fils pour dépôts par soudage TIG des aciers non alliés et
des aciers à grains fins — Classification
1 Domaine d’application
Le présent document spécifie les exigences relatives à la classification des baguettes et des fils à l’état
brut de soudage et à l’état traité thermiquement après soudage, en soudage TIG (soudage à l’arc sous
protection de gaz inerte avec électrode de tungstène) des aciers non alliés et des aciers à grains fins
ayant une limite d’élasticité minimale pouvant atteindre 500 MPa ou une résistance à la traction
minimale pouvant atteindre 570 MPa.
Le présent document propose une spécification mixte permettant une classification utilisant un
système fondé soit sur la limite d’élasticité et l’énergie de rupture moyenne de 47 J pour le métal fondu
hors dilution, soit sur la résistance à la traction et l’énergie de rupture moyenne de 27 J pour le métal
fondu hors dilution.
a) Les paragraphes et les tableaux qui portent le suffixe «A» ne sont applicables qu’aux baguettes et
fils classifiés d’après le système basé sur la limite d’élasticité et l’énergie de rupture moyenne de
47 J pour le métal fondu hors dilution conformément au présent document.
b) Les paragraphes et les tableaux qui portent le suffixe «B» ne sont applicables qu’aux baguettes et
fils classifiés d’après le système basé sur la résistance à la traction et l’énergie de rupture moyenne
de 27 J pour le métal fondu hors dilution conformément au présent document.
c) Les paragraphes et les tableaux ne comportant ni le suffixe «A» ni le suffixe «B» sont applicables à
toutes les baguettes et à tous les fils classifiés conformément au présent document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des matériaux
d’apport et des flux — Type de produit, dimensions, tolérances et marquage
ISO 13916, Soudage — Lignes directrices pour le mesurage de la température de préchauffage, de la
température entre passes et de la température de maintien du préchauffage
ISO 14175, Produits consommables pour le soudage — Gaz et mélanges gazeux pour le soudage par fusion
et les techniques connexes
ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d’apport et flux
ISO 15792-1:2000, Produits consommables pour le soudage — Méthodes d’essai — Partie 1: Méthodes
d’essai pour les éprouvettes de métal fondu hors dilution pour le soudage de l’acier, du nickel et des alliages
de nickel Amendé par ISO 15792-1:2000/Amd 1:2011.
ISO 80000-1:2009, Grandeurs et unités — Partie 1: Généralités. Corrigée par ISO 80000-1:2009/Cor 1:2011.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 636:2017(F)

3  Termes et définitions
Aucun terme n’est défini dans le présent document
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4  Classification
4.1 Généralités
Les désignations classifiées sont fondées sur deux systèmes pour indiquer les caractéristiques de
traction et de résistance à la flexion par choc du métal fondu hors dilution obtenu avec une baguette
ou un fil donnés. Les deux systèmes de désignation comportent des indicateurs supplémentaires pour
certaines autres exigences de classification, mais pas toutes, comme précisé ci-après. Dans la plupart
des cas, un produit commercial donné peut être classifié dans les deux systèmes. Il est alors possible
d’utiliser pour le produit l’un des deux systèmes, ou les deux systèmes.
Les baguettes et les fils doivent être classifiés suivant leur composition chimique conformément au
Tableau 3A ou au Tableau 3B.
4.1A   Classification d’après la limite d’élasti- 4.1B   Classification d’après le type d’alliage
cité et l’énergie de rupture de 47 J
La classification est divisée en quatre parties: La classification est divisée en quatre parties:
1)  la première partie donne le symbole du pro- 1)  la première partie donne le symbole du pro-
duit et/ou du procédé à identifier. duit et/ou du procédé à identifier.
2)  la deuxième partie donne le symbole de la 2)  la deuxième partie donne le symbole de la
résistance à la traction et de l’allongement du résistance à la traction et de l’allongement du
métal fondu hors dilution (voir Tableau 1A). métal fondu hors dilution soit à l’état brut de
soudage, soit à l’état traité thermiquement après
3)  la troisième partie donne le symbole de la
soudage (voir Tableau 1B).
résistance à la flexion par choc du métal fondu
hors dilution (voir Tableau 2). 3)  la troisième partie donne le symbole de
la résistance à la flexion par choc du métal
4)  la quatrième partie donne le symbole de la
fondu hors dilution pour le même état que celui
composition chimique des baguettes et des fils
spécifié pour la résistance à la traction (voir
utilisés (voir Tableau 3A).
Tableau 2). La lettre «U» placée après cet indica-
teur indique que le dépôt satisfait à une exigence
optionnelle moyenne de 47 J à la température
désignée de l’essai de flexion par choc.
4)  la quatrième partie donne le symbole de la
composition chimique des baguettes et des fils
utilisés (voir Tableau 3B).
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 636:2017(F)

5 Symboles et exigences
5.1 Symbole du produit et/ou du procédé
Le symbole du dépôt par procédé de soudage à l’arc sous protection de gaz inerte avec électrode de
tungstène doit être la lettre «W» placée au début de la désignation.
Le symbole pour les baguettes et les fils pour le soudage à l’arc sous protection de gaz inerte avec
électrode de tungstène doit être la lettre «W» placée au début de la désignation des baguettes ou des fils.
5.2 Symbole de la résistance et de l’allongement du métal fondu hors dilution
5.2A   Classification d’après la limite d’élasti- 5.2B   Classification d’après la résistance à la
cité et l’énergie de rupture de 47 J traction et l’énergie de rupture de 27 J
Le symbole du Tableau 1A indique la limite Le symbole du Tableau 1B indique la limite
d’élasticité, la résistance à la traction et l’allonge- d’élasticité, la résistance à la traction et l’allonge-
ment du métal fondu hors dilution à l’état brut de ment du métal fondu hors dilution à l’état brut de
soudage, déterminés conformément à l’Article 6. soudage ou à l’état traité thermiquement après
soudage, déterminés conformément à l’Article 6.
Tableau 1A — Symboles de la résistance  Tableau 1B — Symboles de la résistance
à la traction et de l’allongement à la traction et de l’allongement
du métal fondu hors dilution du métal fondu hors dilution
Limite Résis- Allonge- Limite Résis- Allon-
d’élasticité tance à la ment mini- d’élasticité tance à la gement
Sym-
a
Symbole
a b b c
minimale traction mal minimale traction minimal
bole
MPa MPa % MPa MPa %
35 355 440 à 570 22 43X 330 430 à 600 20
38 380 470 à 600 20 49X 390 490 à 670 18
42 420 500 à 640 20 55X 460 550 à 740 17
46 460 530 à 680 20
57X 490 570 à 770 17
50 500 560 à 720 18
a a
  Lorsqu’un écoulement se produit, la limite  X est «A» ou «P». La lettre «A» signifie que
d’élasticité utilisée est la limite inférieure l’essai a été effectué sur des éprouvettes à l’état
d’écoulement (R ); dans le cas contraire, c’est la brut de soudage, et la lettre «P» indique que l’essai
eL
limite apparente d’élasticité à 0,2 % (R ). a été effectué sur des éprouvettes traitées thermi-
p0,2
quement après soudage.
b
  La longueur entre repères est égale à cinq
b
fois le diamètre de l’éprouvette.  Lorsqu’un écoulement se produit, la limite
d’élasticité utilisée est la limite inférieure d’écou-
lement (R ); dans le cas contraire, c’est la limite
eL
apparente d’élasticité à 0,2 % (R ).
p0,2
c
  La longueur entre repères est égale à cinq fois
le diamètre de l’éprouvette.
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 636:2017(F)

5.3  Symbole de la résistance à la flexion par choc du métal fondu hors dilution
5.3A   Classification d’après la limite d’élasti- 5.3B   Classification d’après la résistance à la
cité et l’énergie de rupture de 47 J traction et l’énergie de rupture de 27 J
Les symboles du Tableau 2 indiquent la tempéra- Le symbole du Tableau 2 indique la température
ture à laquelle une énergie de rupture de 47 J est à laquelle une énergie de rupture de 27 J est
ob
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
