Standards Content (sample)

INTERNATIONAL ISO
STANDARD 24034
Third edition
2020-07
Welding consumables — Solid wire
electrodes, solid wires and rods
for fusion welding of titanium and
titanium alloys — Classification
Produits consommables pour le soudage — Fils-électrodes pleins, fils
pleins et baguettes pleines pour le soudage par fusion du titane et des
alliages de titane — Classification
Reference number
ISO 24034:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 24034:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 24034:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Classification ............................................................................................................................................................................................................ 1

5 Symbols and requirements ........................................................................................................................................................................ 1

5.1 Symbol for the product .................................................................................................................................................................... 1

5.2 Symbol for the chemical composition ................................................................................................................................. 2

6 Mechanical properties .................................................................................................................................................................................... 2

7 Chemical analysis ................................................................................................................................................................................................. 2

8 Rounding procedure ......................................................................................................................................................................................... 2

9 Retests ............................................................................................................................................................................................................................. 2

10 Technical delivery conditions ................................................................................................................................................................. 2

11 Designation ................................................................................................................................................................................................................ 6

Annex A (informative) Explanation of classification symbols for chemical composition .............................7

Annex B (informative) Corresponding national classifications ............................................................................................10

Bibliography .............................................................................................................................................................................................................................12

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 24034:2020(E)

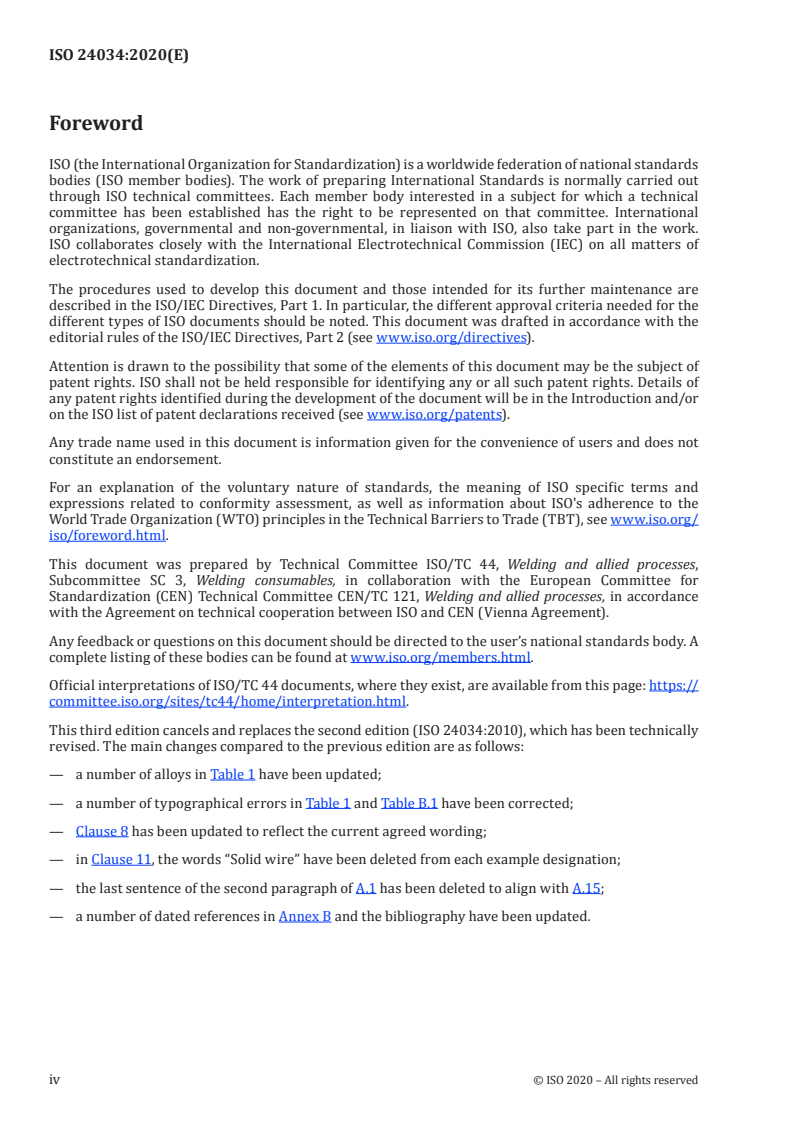

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,

Subcommittee SC 3, Welding consumables, in collaboration with the European Committee for

Standardization (CEN) Technical Committee CEN/TC 121, Welding and allied processes, in accordance

with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.

Official interpretations of ISO/TC 44 documents, where they exist, are available from this page: https://

committee .iso .org/ sites/ tc44/ home/ interpretation .html.

This third edition cancels and replaces the second edition (ISO 24034:2010), which has been technically

revised. The main changes compared to the previous edition are as follows:
— a number of alloys in Table 1 have been updated;
— a number of typographical errors in Table 1 and Table B.1 have been corrected;
— Clause 8 has been updated to reflect the current agreed wording;

— in Clause 11, the words “Solid wire” have been deleted from each example designation;

— the last sentence of the second paragraph of A.1 has been deleted to align with A.15;

— a number of dated references in Annex B and the bibliography have been updated.

iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 24034:2020(E)
Introduction

This document proposes a classification in order to designate solid wire electrodes, solid wires and

rods in terms of their chemical composition.

There is no unique relationship between the product form (solid wire electrodes, solid wires or rods)

and the welding process used (gas-shielded metal arc welding, tungsten inert gas arc welding, plasma

arc welding or laser beam welding). For this reason, solid wire electrodes, solid wires and rods can be

classified in terms of their chemical composition.
In this document, the symbol of the welding process is not used, because:

a) different joining processes are performed with the same chemical component consumable;

b) the producer is not able to determine the process symbol before shipping.

Also, it should be noted that the mechanical properties of all-weld metal test specimens or welded

joints produced by welding consumables can vary from those obtained in production joints because of

differences in welding procedure and the base-metal alloy. For this reason, the mechanical properties of

all-weld metal or welded joints for titanium-welding consumables are not specified in this classification.

© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 24034:2020(E)
Welding consumables — Solid wire electrodes, solid wires
and rods for fusion welding of titanium and titanium alloys
— Classification
1 Scope

This document specifies requirements for the classification of solid wire electrodes, solid wires and

rods for fusion welding of titanium and titanium alloys. The classification is based on their chemical

composition.

The compositions of solid wire electrodes for metal inert gas (MIG) welding are the same as solid wire

electrodes, solid wires and rods for tungsten inert gas (TIG) arc welding, plasma arc welding, laser

beam welding, and other fusion welding processes.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of

product, dimensions, tolerances and markings
ISO 14344, Welding consumables — Procurement of filler materials and fluxes

ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor 1:2011

3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Classification
The classification is divided into two parts:

a) the first part gives a symbol indicating the product to be identified, see 5.1;

b) the second part gives a symbol indicating the chemical composition of the solid wire electrodes,

solid wires and rods, see Table 1.
5 Symbols and requirements
5.1 Symbol for the product
The symbol for the solid wire electrodes, solid wires and rods shall be S.
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 24034:2020(E)
5.2 Symbol for the chemical composition

The numerical symbols in Table 1 indicate the chemical composition of a solid wire or rod, determined

under the conditions given in Clause 7. The first two digits indicate the alloy group. See Annex A for an

explanation of the numerical symbols.

The optional additional chemical symbols in Table 1 indicate the chemical composition and include an

indication of the characteristic alloying elements.
6 Mechanical properties

Mechanical properties of all-weld metal or welded joints are not part of this classification.

7 Chemical analysis

Chemical analysis shall be performed on specimens of the product or the stock from which it is made.

See also footnote c to Table 1. Any analytical technique may be used but, in cases of dispute, reference

shall be made to established published methods, agreed between the contracting parties.

8 Rounding procedure

Actual test values obtained shall be subject to ISO 80000-1:2009, B.3, Rule A. If the measured values are

obtained by equipment calibrated in units other than those of this document, the measured values shall

be converted to the units of this document before rounding. If an average value is to be compared to the

requirements of this document, rounding shall be done only after calculating the average. The rounded

results shall fulfil the requirements of the appropriate table for the classification under test.

9 Retests

If any test fails to meet the requirement(s), that test shall be repeated twice. The results of both retests

shall meet the requirement. Specimens for the retest may be taken from the original test assembly or

sample or from one or two new test assemblies. For chemical analysis, retests need only be for those

specific elements that failed to meet the requirement. If the results of one or both retests fail to meet

the requirement, the material under test shall be considered as not meeting the requirements of this

document for that classification.

In the event that during preparation, or after completion of any test, it is clearly determined that

prescribed or proper procedures were not followed in preparing the weld test assembly or sample(s)

or test specimen(s), or in conducting the tests, the test shall be considered invalid. This determination

is made without regard to whether the test was actually completed, or whether the test results met, or

failed to meet, the requirements. That test shall be repeated, following proper prescribed procedures.

In this case, the requirement for doubling the number of test specimens does not apply.

10 Technical delivery conditions

Technical delivery conditions shall meet the requirements of ISO 544 and ISO 14344.

2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 24034:2020(E)
© ISO 2020 – All rights reserved 3
Table 1 — Chemical composition requirements
a, b, c, d
Alloy symbols Chemical composition, % (by mass)
Numeri- Pd Ru
Chemical C O N H Fe Al V Sn Other
cal
Ti 0100 Ti99,8 0,03 0,03 to 0,10 0,012 0,005 0,08 — — — — — —
Ti 0120 Ti99,6 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — — — —
Ti 0125 Ti99,5 0,03 0,13 to 0,20 0,02 0,008 0,16 — — — — — —
Ti 0130 Ti99,3 0,03 0,18 to 0,32 0,025 0,008 0,25 — — — — — —
Ti 2251 TiPd0,2 0,03 0,03 to 0,10 0,012 0,005 0,08 — — — 0,12 to 0,25 — —
Ti 2253 TiPd0,06 0,03 0,03 to 0,10 0,012 0,005 0,08 — — — 0,04 to 0,08 — —
Ti 2255 TiRu0,1 0,03 0,03 to 0,10 0,012 0,005 0,08 — — — — 0,08 to 0,14 —
Ti 2401 TiPd0,2A 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — 0,12 to 0,25 — —
Ti 2403 TiPd0,06A 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — 0,04 to 0,08 — —
Ti 2405 TiRu0,1A 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — — 0,08 to 0,14 —
Mo: 0,2 to 0,4
Ti 3401 TiNi0,7Mo0,3 0,03 0,08 to 0,16 0,015 0,008 0,15 — — — — —
Ni: 0,6 to 0,9

Ti 3416 TiRu0,05Ni0,5 0,03 0,13 to 0,20 0,02 0,008 0,16 — — — — 0,04 to 0,06 Ni: 0,4 to 0,6

Ti 3423 TiNi0,5 0,03 0,03 to 0,10 0,012 0,005 0,08 — — — — 0,04 to 0,06 Ni: 0,4 to 0,6

Ti 3424 TiNi0,5A 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — — 0,04 to 0,06 Ni: 0,4 to 0,6

Cr: 0,1 to 0,2

Ti 3443 TiNi0,45Cr0,15 0,03 0,08 to 0,16 0,015 0,008 0,12 — — — 0,01 to 0,02 0,02 to 0,04

Ni: 0,35 to 0,55
NOTE Corresponding national classifications are shown in Annex B.
Single values are maxima, unless otherwise noted.
The remainder of the alloy is titanium.
Analysis of the inte
...

NORME ISO
INTERNATIONALE 24034
Troisième édition
2020-07
Produits consommables pour le
soudage — Fils-électrodes pleins, fils
pleins et baguettes pleines pour le
soudage par fusion du titane et des
alliages de titane — Classification
Welding consumables — Solid wire electrodes, solid wires and rods
for fusion welding of titanium and titanium alloys — Classification
Numéro de référence
ISO 24034:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 24034:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 24034:2020(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3  Termes et définitions ....................................................................................................................................................................................... 1

4  Classification ............................................................................................................................................................................................................ 1

5 Symboles et exigences..................................................................................................................................................................................... 2

5.1 Symbole pour le produit ................................................................................................................................................................. 2

5.2 Symbole pour la composition chimique ............................................................................................................................ 2

6 Caractéristiques mécaniques .................................................................................................................................................................. 2

7 Analyse chimique ................................................................................................................................................................................................. 2

8 Procédure d'arrondissage .......................................................................................................................................................................... 2

9 Contre-essais ............................................................................................................................................................................................................ 2

10 Conditions techniques de livraison ................................................................................................................................................... 3

11 Désignation ................................................................................................................................................................................................................ 7

Annexe A (informative) Explications relatives aux symboles de la classification suivant la

composition chimique .................................................................................................................................................................................... 8

Annexe B (informative) Classifications nationales correspondantes .............................................................................11

Bibliographie ...........................................................................................................................................................................................................................13

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 24034:2020(F)

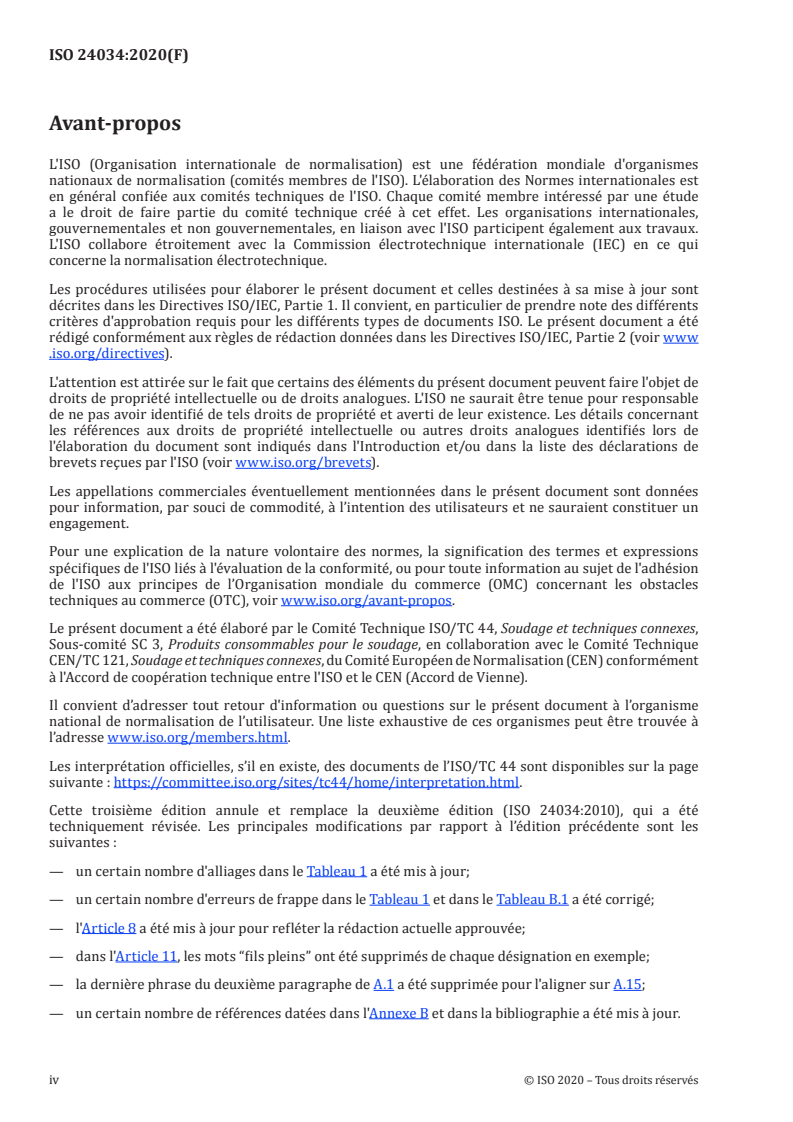

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le Comité Technique ISO/TC 44, Soudage et techniques connexes,

Sous-comité SC 3, Produits consommables pour le soudage, en collaboration avec le Comité Technique

CEN/TC 121, Soudage et techniques connexes, du Comité Européen de Normalisation (CEN) conformément

à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Il convient d’adresser tout retour d'information ou questions sur le présent document à l’organisme

national de normalisation de l’utilisateur. Une liste exhaustive de ces organismes peut être trouvée à

l’adresse www .iso .org/ members .html.

Les interprétation officielles, s’il en existe, des documents de l’ISO/TC 44 sont disponibles sur la page

suivante : https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.

Cette troisième édition annule et remplace la deuxième édition (ISO 24034:2010), qui a été

techniquement révisée. Les principales modifications par rapport à l’édition précédente sont les

suivantes :
— un certain nombre d'alliages dans le Tableau 1 a été mis à jour;

— un certain nombre d'erreurs de frappe dans le Tableau 1 et dans le Tableau B.1 a été corrigé;

— l'Article 8 a été mis à jour pour refléter la rédaction actuelle approuvée;

— dans l'Article 11, les mots “fils pleins” ont été supprimés de chaque désignation en exemple;

— la dernière phrase du deuxième paragraphe de A.1 a été supprimée pour l'aligner sur A.15;

— un certain nombre de références datées dans l'Annexe B et dans la bibliographie a été mis à jour.

iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 24034:2020(F)
Introduction

Le présent document propose une classification afin de désigner les fils-électrodes pleins, les fils pleins

et les baguettes pleines en fonction de leur composition chimique.

Il n'existe pas de relation unique entre la forme du produit (fils-électrodes pleins, fils pleins et baguettes

pleines) et le procédé de soudage utilisé (soudage avec électrode fusible sous gaz de protection, soudage

à l'arc avec électrode de tungstène sous gaz inerte, soudage au plasma ou soudage par faisceau laser).

C'est pourquoi, les fils-électrodes pleins, les fils pleins et les baguettes pleines peuvent être classés en

fonction de leur composition chimique.

Dans le présent document, le symbole du procédé de soudage n'est pas utilisé car:

a) plusieurs procédés de soudage utilisent un produit consommable de même composition chimique ;

b) le fabricant n'est pas à même de déterminer le symbole du procédé avant expédition.

De plus, il convient de remarquer que les caractéristiques mécaniques des éprouvettes en métal

fondu hors dilution ou des joints soudés, obtenues avec les produits consommables pour le soudage,

peuvent différer des caractéristiques mécaniques obtenues en fabrication, du fait des différences

relatives au mode opératoire de soudage et de l'alliage constituant le métal de base. C'est pourquoi

les caractéristiques mécaniques du métal fondu hors dilution ou des joints soudés avec les produits

consommables pour le soudage du titane ne sont pas spécifiées dans la présente classification.

© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 24034:2020(F)
Produits consommables pour le soudage — Fils-électrodes
pleins, fils pleins et baguettes pleines pour le soudage par
fusion du titane et des alliages de titane — Classification
1 Domaine d'application

Le présent document spécifie les exigences de classification des fils-électrodes pleins, des fils pleins et

des baguettes pleines pour le soudage par fusion du titane et des alliages de titane. La classification est

basée sur la composition chimique.

Les compositions des fils-électrodes pleins pour le soudage MIG (soudage à l'arc avec fil-électrode

fusible sous gaz inerte) sont identiques aux compositions des fils-électrodes pleins, des fils pleins et

des baguettes pleines utilisées pour le soudage TIG (soudage à l'arc avec électrode de tungstène sous

gaz inerte), pour le soudage plasma, pour le soudage par faisceau laser, et pour les autres procédés de

soudage par fusion.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des produits

d'apport et des flux — Type de produits, dimensions, tolérances et marquage

ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d'apport et flux

ISO 80000-1:2009, Grandeurs et unités — Partie 1: Généralités. Corrigée par l'ISO 80000-1:2009/

Cor 1:2011
3  Termes et définitions
Aucun terme n’est défini dans le présent document.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4  Classification
La classification est divisée en deux parties:

a) la première partie donne un symbole indiquant le produit à identifier, voir 5.1;

b) la deuxième partie donne un symbole indiquant la composition chimique des fils-électrodes pleins,

des fils pleins et des baguettes pleines, voir Tableau 1.
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 24034:2020(F)
5 Symboles et exigences
5.1 Symbole pour le produit

Le symbole pour les fils-électrodes pleins, les fils pleins et les baguettes pleines doit être S.

5.2 Symbole pour la composition chimique

Les symboles numériques du Tableau 1 indiquent la composition chimique d'un fil plein ou d'une

baguette pleine, déterminée suivant les conditions de l'Article 7. Les deux premiers chiffres indiquent le

groupe d'alliage. Voir l'Annexe A pour une explication des symboles numériques.

Les symboles chimiques optionnels additionnels du Tableau 1 indiquent la composition chimique et

comportent une indication sur les éléments d'alliage caractéristique.
6 Caractéristiques mécaniques

Les caractéristiques mécaniques du métal fondu hors dilution ou des joints soudés ne sont pas couvertes

par cette classification.
7 Analyse chimique

L'analyse chimique doit être déterminée sur des échantillons du produit ou du demi-produit à partir

duquel il est fabriqué. Voir également la note c du Tableau 1. N'importe quelle technique d'analyse peut

être utilisée mais, en cas de litige, il doit être fait référence à des méthodes publiées approuvées par les

parties contractantes.
8 Procédure d'arrondissage

Les valeurs d'essai réelles obtenues doivent être soumises à l'ISO 80000-1:2009, B.3, Règle A. Si les

valeurs mesurées sont obtenues à l'aide d'un équipement étalonné dans des unités autres que celles du

présent document, les valeurs mesurées doivent être converties dans les unités du présent document

avant d'être arrondies. Si une valeur moyenne est à comparer aux exigences du présent document,

l'arrondissage ne doit être effectué qu'après avoir calculé la moyenne. Les résultats arrondis doivent

satisfaire aux exigences du tableau approprié pour la classification soumise à essai.

9 Contre-essais

Si un essai ne satisfait pas au(x) exigence(s), cet essai doit être répété deux fois. Les résultats des deux

contre-essais doivent satisfaire aux exigences. Les éprouvettes destinées aux contre-essais peuvent

être prélevées sur la pièce d'essai d'origine ou sur l’échantillon ou sur une ou deux nouvelles pièces

d'essai. Pour l'analyse chimique, les contre-essais ne sont obligatoires que pour les éléments spécifiques

n'ayant pas satisfait aux exigences. Si les résultats de l'un des contre-essais, ou des deux contre-essais,

ne satisfont pas aux exigences, le matériau soumis aux essais doit être considéré comme non conforme

aux exigences du présent document pour cette classification.

Si, pendant la préparation ou après la réalisation d'un essai quelconque, il est clairement déterminé

que les modes opératoires prescrits ou que des modes opératoires adéquats n'ont pas été suivis pour la

préparation de la pièce d'essai ou de l'éprouvette (ou des éprouvettes), ou pour l'exécution des essais,

l'essai doit être considéré comme non valide. Cette détermination est faite peu importe que l’essai

ait été terminé ou non, ou que les résultats d’essai aient satisfait les exigences ou non. Cet essai doit

être renouvelé conformément aux modes opératoires prescrits. Dans ce cas, l'exigence relative au

doublement du nombre d'éprouvettes ne s'applique pas.
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 24034:2020(F)
10 Conditions techniques de livraison

Les conditions techniques de livraison doivent satisfaire aux exigences de l'ISO 544 et de l'ISO 14344.

© ISO 2020 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 24034:2020(F)
4 © ISO 2020 – Tous droits réservés
Tableau 1 — Exigences de composition chimique
a, b, c, d
Symboles d'alliage Composition chimique, % (fraction massique)
Numériques Chimiques C O N H Fe Al V Sn Pd Ru Autres
Ti 0100 Ti99,8 0,03 0,03 à 0,10 0,012 0,005 0,08 — — — — — —
Ti 0120 Ti99,6 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — — — —
Ti 0125 Ti99,5 0,03 0,13 à 0,20 0,02 0,008 0,16 — — — — — —
Ti 0130 Ti99,3 0,03 0,18 à 0,32 0,025 0,008 0,25 — — — — — —
Ti 2251 TiPd0,2 0,03 0,03 à 0,10 0,012 0,005 0,08 — — — 0,12 à 0,25 — —
Ti 2253 TiPd0,06 0,03 0,03 à 0,10 0,012 0,005 0,08 — — — 0,04 à 0,08 — —
Ti 2255 TiRu0,1 0,03 0,03 à 0,10 0,012 0,005 0,08 — — — — 0,08 à 0,14 —
Ti 2401 TiPd0,2A 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — 0,12 à 0,25 — —
Ti 2403 TiPd0,06A 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — 0,04 à 0,08 — —
Ti 2405 TiRu0,1A 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — — 0,08 à 0,14 —
Mo: 0,2 à 0,4
Ti 3401 TiNi0,7Mo0,3 0,03 0,08 à 0,16 0,015 0,008 0,15 — — — — —
Ni: 0,6 à 0,9

Ti 3416 TiRu0,05Ni0,5 0,03 0,13 à 0,20 0,02 0,008 0,16 — — — — 0,04 à 0,06 Ni: 0,4 à 0,6

Ti 3423 TiNi0,5 0,03 0,03 à 0,10 0,012 0,005 0,08 — — — — 0,04 à 0,06 Ni: 0,4 à 0,6

Ti 3424 TiNi0,5A 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — — 0,04 à 0,06 Ni: 0,4 à 0,6

Cr: 0,1 à 0,2

Ti 3443 TiNi0,45Cr0,15 0,03 0,08 à 0,16 0,015 0,008 0,12 — — — 0,01 à 0,02 0,02 à 0,04

Ni: 0,35 à 0,55
Cr: 0,1 à 0,2

Ti 3444 TiNi0,45Cr0,15A 0,03 0,13 à 0,20 0,02 0,008 0,16 — — — 0,01 à 0,02 0,02 à 0,04

Ni: 0,35 à 0,55

NOTE Les classifications nationales correspondantes sont présentées dans l'Annexe B.

Les valeurs individuelles sont des valeurs maximales, sauf indication contraire.

Le complément d'alliage est le titane.
L'analyse des éléments
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 24034
ISO/TC 44/SC 3 Secrétariat: ANSI
Début de vote: Vote clos le:
2019-10-17 2020-01-09
Produits consommables pour le soudage — Fils-électrodes
pleins, fils pleins et baguettes pleines pour le soudage par
fusion du titane et des alliages de titane — Classification

Welding consumables — Solid wire electrodes, solid wires and rods for fusion welding of titanium and

titanium alloys — Classification
ICS: 25.160.20
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 24034:2019(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2019
---------------------- Page: 1 ----------------------
ISO/DIS 24034:2019(F)
ISO/DIS 24034:2019(F)
Sommaire Page

Avant‐propos ................................................................................................................................................................... 4

Introduction ..................................................................................................................................................................... 5

1 Domaine d'application ................................................................................................................................... 6

2 Références normatives .................................................................................................................................. 6

3 Termes et définitions ..................................................................................................................................... 6

4 Classification ..................................................................................................................................................... 6

5 Symboles et exigences .................................................................................................................................... 7

5.1 Symbole pour le produit ............................................................................................................................... 7

5.2 Symbole pour la composition chimique .................................................................................................. 7

6 Caractéristiques mécaniques ...................................................................................................................... 7

7 Composition chimique ................................................................................................................................... 7

8 Procédure d'arrondissage ............................................................................................................................ 7

9 Contre‐essais ..................................................................................................................................................... 7

10 Conditions techniques de livraison ........................................................................................................... 8

11 Désignation ..................................................................................................................................................... 12

Annexe A (informative) Explications relatives aux symboles de la classification suivant la

composition chimique ................................................................................................................................ 13

Annexe B (informative) Classifications nationales correspondantes ....................................................... 16

Bibliographie ................................................................................................................................................................ 18

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Website: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 2 ----------------------
ISO/DIS 24034:2019(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... 4

Introduction ..................................................................................................................................................................... 5

1 Domaine d'application ................................................................................................................................... 1

2 Références normatives .................................................................................................................................. 1

3 Termes et définitions ..................................................................................................................................... 1

4 Classification ..................................................................................................................................................... 1

5 Symboles et exigences .................................................................................................................................... 2

5.1 Symbole pour le produit ............................................................................................................................... 2

5.2 Symbole pour la composition chimique .................................................................................................. 2

6 Caractéristiques mécaniques ...................................................................................................................... 2

7 Composition chimique ................................................................................................................................... 2

8 Procédure d'arrondissage ............................................................................................................................ 2

9 Contre-essais ..................................................................................................................................................... 2

10 Conditions techniques de livraison ........................................................................................................... 3

11 Désignation ........................................................................................................................................................ 7

Annexe A (informative) Explications relatives aux symboles de la classification suivant la

composition chimique ................................................................................................................................... 8

Annexe B (informative) Classifications nationales corresponda ntes ....................................................... 11

Bibliographie ................................................................................................................................................................ 13

3 © ISO 2019 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO/DIS 2560:2019(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le

droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant‐propos.

Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,

Souscomité SC 3, Produits consommables pour le soudage.

Il convient d’adresser tout retour d'information ou questions sur le présent document à l'organisme

national de normalisation de l'utilisateur. Une liste exhaustive de ces organismes peut être trouvée à

l’adesse www.iso.org/members.html.

Les interprétation officielles des documents de l'ISO/TC 44 , s’il en existe, sont disponibles sur la page

suivante : https://committee.iso.org/sites/tc44/home/interpretation.html.

Cette troisième édition annule et remplace la deuxième édition (ISO 24034:2010), qui a été

techniquement révisée.

Les principales modifications par rapport à l’édition précédente sont les suivantes :

© ISO 2019 – Tous droits réservés 4
---------------------- Page: 4 ----------------------
ISO/DIS 24034:2019(F)
Introduction

Le présent document propose une classification afin de désigner les fils‐électrodes pleins, les fils pleins

et les baguettes pleines en fonction de leur composition chimique.

Il n'existe pas de relation unique entre la forme du produit (fils‐électrodes pleins, fils pleins et baguettes

pleines) et le procédé de soudage utilisé (soudage avec électrode fusible sous gaz de protection,

soudage à l'arc avec électrode de tungstène sous gaz inerte, soudage au plasma ou soudage par faisceau

laser). C'est pourquoi, les fils‐électrodes pleins, les fils pleins et les baguettes pleines peuvent être

classés en fonction de leur composition chimique.
Dans le présent document, le symbole du procédé de soudage n'est pas utilisé car

a) plusieurs procédés de soudage utilisent un produit consommable de même composition chimique ;

b) le fabricant n'est pas à même de déterminer le symbole du procédé avant expédition.

De plus, il convient de remarquer que les caractéristiques mécaniques des éprouvettes en métal fondu

hors dilution ou des joints soudés, obtenues avec les produits consommables pour le soudage, diffèrent

des caractéristiques mécaniques obtenues en fabrication, du fait des différences relatives au mode

opératoire de soudage et de l'alliage constituant le métal de base. C'est pourquoi les caractéristiques

mécaniques du métal fondu hors dilution ou des joints soudés avec les produits consommables pour le

soudage du titane ne sont pas spécifiées dans la présente classification.
5 © ISO 2019 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 24034:2019(F)
Produits consommables pour le soudage — Fils-électrodes pleins,
fils pleins et baguettes pleines pour le soudage par fusion du
titane et des alliages de titane — Classification
1 Domaine d'application

Le présent document spécifie les exigences de classification des fils‐électrodes pleins, des fils pleins et

des baguettes pleines pour le soudage par fusion du titane et des alliages de titane. La classification est

basée sur la composition chimique.

Les compositions des fils‐électrodes pleins pour le soudage MIG (soudage à l'arc avec fil‐électrode

fusible sous gaz inerte) sont identiques aux compositions des fils‐électrodes pleins, des fils pleins et des

baguettes pleines utilisées pour le soudage TIG (soudage à l'arc avec électrode de tungstène sous gaz

inerte), pour le soudage plasma, pour le soudage par faisceau laser, et pour les autres procédés de

soudage par fusion.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des produits

d'apport et des flux — Type de produits, dimensions, tolérances et marquage

ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d'apport et flux

ISO 80000‐1:2009, Grandeurs et unités — Partie 1: Généralités
3 Termes et définitions
Aucun terme n'est défini dans le présent document.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
— IEC Electropedia: disponible à l'adresse http://www.electropedia.org/
4 Classification
La classification est divisée en deux parties:

a) la première partie donne un symbole indiquant le produit à identifier, voir 5.1;

b) la deuxième partie donne un symbole indiquant la composition chimique des fils‐électrodes pleins,

des fils pleins et des baguettes pleines, voir Tableau 1.
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/DIS 24034:2019(F)
5 Symboles et exigences
5.1 Symbole pour le produit

Le symbole pour le fil‐électrode plein, le fil plein et la baguette pleine doit être S.

5.2 Symbole pour la composition chimique

Les symboles numériques du Tableau 1 indiquent la composition chimique d'un fil plein ou d'une

baguette pleine, déterminée suivant les conditions de l'Article 7. Les deux premiers chiffres indiquent le

groupe d'alliage. Voir l'Annexe A pour une explication des symboles numériques.

Les symboles chimiques optionnels additionnels du Tableau 1 indiquent la composition chimique et

comportent une indication sur la caractéristique des éléments d'alliage.
6 Caractéristiques mécaniques

Les caractéristiques mécaniques du métal fondu hors dilution ou des joints soudés ne sont pas

couvertes par cette classification.
7 Composition chimique

La composition chimique doit être déterminée sur des échantillons du produit ou du demi‐produit à

partir duquel il est fabriqué. Voir également la note c du Tableau 1. N'importe quelle technique

d'analyse peut être utilisée mais, en cas de litige, il doit être fait référence à des méthodes publiées

agréées entre les parties contractantes.
8 Procédure d'arrondissage

Les valeurs d'essai réelles obtenues doivent être soumises à l'ISO 80000‐1:2009, B.3, Règle A. Si les

valeurs mesurées sont obtenues à l'aide d'un équipement étalonné dans des unités autres que celles du

présent document, les valeurs mesurées doivent être converties dans les unités du présent document

avant d'être arrondies. Si une valeur moyenne est à comparer aux exigences du présent document,

l'arrondissage ne doit être effectué qu'après avoir calculé la moyenne. Les résultats arrondis doivent

satisfaire aux exigences du tableau approprié pour la classification soumise à essai.

9 Contre-essais

Si un essai ne satisfait pas au(x) exigence(s), cet essai doit être répété deux fois. Les résultats des deux

contre‐essais doivent satisfaire aux exigences. Les éprouvettes destinées aux contre‐essais peuvent être

prélevées sur la pièce d'essai d'origine ou sur l’échantillon ou sur une ou deux nouvelles pièces d'essai.

Pour l'analyse chimique, les contre‐essais ne sont obligatoires que pour les éléments spécifiques

n'ayant pas satisfait aux exigences. Si les résultats de l'un des contre‐essais, ou des deux contre‐essais,

ne satisfont pas aux exigences, le matériau soumis aux essais doit être considéré comme non conforme

aux exigences du présent document pour cette classification.
Si, pendant
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 24034
ISO/TC 44/SC 3 Secretariat: ANSI
Voting begins on: Voting terminates on:
2019-10-17 2020-01-09
Welding consumables — Solid wire electrodes, solid wires
and rods for fusion welding of titanium and titanium alloys
— Classification

Produits consommables pour le soudage — Fils-électrodes pleins, fils pleins et baguettes pleines pour le

soudage par fusion du titane et des alliages de titane — Classification
ICS: 25.160.20
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 24034:2019(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2019
---------------------- Page: 1 ----------------------
ISO/DIS 24034:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 24034:2019(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Classification ............................................................................................................................................................................................................ 1

5 Symbols and requirements ........................................................................................................................................................................ 2

5.1 Symbol for the product .................................................................................................................................................................... 2

5.2 Symbol for the chemical composition ................................................................................................................................. 2

6 Mechanical properties .................................................................................................................................................................................... 2

7 Chemical analysis ................................................................................................................................................................................................. 2

8 Rounding procedure ......................................................................................................................................................................................... 2

9 Retests ............................................................................................................................................................................................................................. 2

10 Technical delivery conditions ................................................................................................................................................................. 2

11 Designation ................................................................................................................................................................................................................ 6

Annex A (informative) Explanation of classification symbols for chemical composition .............................7

Annex B (informative) Corresponding national classifications ............................................................................................10

Bibliography .............................................................................................................................................................................................................................12

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 24034:2019(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes],

Subcommittee SC 3, Welding consumables.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.

Official interpretations of TC 44 documents, where they exist, are available from this page: https:

//committee .iso .org/sites/tc44/home/interpretation .html.

This third edition cancels and replaces the second edition (ISO 24034:2010), which has been technically

revised.
The main changes compared to the previous edition are as follows:
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 24034:2019(E)
Introduction

This document proposes a classification in order to designate solid wire electrodes, solid wires and

rods in terms of their chemical composition.

There is no unique relationship between the product form (solid wire electrodes, solid wires or rods)

and the welding process used (gas-shielded metal arc welding, tungsten inert gas arc welding, plasma

arc welding or laser beam welding). For this reason, solid wire electrodes, solid wires and rods may be

classified in terms of their chemical composition.
In this document, the symbol of the welding process is not used, because

a) different joining processes are performed with the same chemical component consumable;

b) the producer is not able to determine the process symbol before shipping.

Also, it should be noted that the mechanical properties of all-weld metal test specimens or welded

joints produced by welding consumables will vary from those obtained in production joints because of

differences in welding procedure and the base-metal alloy. For this reason, the mechanical properties of

all-weld metal or welded joints for titanium-welding consumables are not specified in this classification.

© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 24034:2019(E)
Welding consumables — Solid wire electrodes, solid wires
and rods for fusion welding of titanium and titanium alloys
— Classification
1 Scope

This document specifies requirements for the classification of solid wire electrodes, solid wires and

rods for fusion welding of titanium and titanium alloys. The classification is based on their chemical

composition.

The compositions of solid wire electrodes for metal inert gas (MIG) welding are the same as solid wire

electrodes, solid wires and rods for tungsten inert gas (TIG) arc welding, plasma arc welding, laser

beam welding, and other fusion welding processes.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of

product, dimensions, tolerances and markings
ISO 14344, Welding consumables — Procurement of filler materials and fluxes
ISO 80000-1:2009, Quantities and units — Part 1: General
3 Terms and definitions
No terms and definitions are listed in this document.
The list below is always included after each option:

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Classification
The classification is divided into two parts:

a) the first part gives a symbol indicating the product to be identified, see 5.1;

b) the second part gives a symbol indicating the chemical composition of the solid wire electrodes,

solid wires and rods, see Table 1.
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/DIS 24034:2019(E)
5 Symbols and requirements
5.1 Symbol for the product
The symbol for the solid wire electrodes, solid wires and rods shall be S.
5.2 Symbol for the chemical composition

The numerical symbols in Table 1 indicate the chemical composition of a solid wire or rod, determined

under the conditions given in Clause 7. The first two digits indicate the alloy group. See Annex A for an

explanation of the numerical symbols.

The optional additional chemical symbols in Table 1 indicate the chemical composition and include an

indication of the characteristic alloying elements.
6 Mechanical properties

Mechanical properties of all-weld metal or welded joints are not part of this classification.

7 Chemical analysis

Chemical analysis shall be performed on specimens of the product or the stock from which it is made.

See also footnote c to Table 1. Any analytical technique may be used but, in cases of dispute, reference

shall be made to established published methods, agreed between the contracting parties.

8 Rounding procedure

Actual test values obtained shall be subject to ISO 80000-1:2009, B.3, Rule A. If the measured values are

obtained by equipment calibrated in units other than those of this document, the measured values shall

be converted to the units of this document before rounding. If an average value is to be compared to the

requirements of this document, rounding shall be done only after calculating the average. The rounded

results shall fulfil the requirements of the appropriate table for the classification under test.

9 Retests

If any test fails to meet the requirement(s), that test shall be repeated twice. The results of both retests

shall meet the requirement. Specimens for the retest may be taken from the original test assembly or

sample or from one or two new test assemblies. For chemical analysis, retests need only be for those

specific elements that failed to meet the requirement. If the results of one or both retests fail to meet

the requirement, the material under test shall be considered as not meeting the requirements of this

document for that classification.

In the event that during preparation, or after completion of any test, it is clearly determined that

prescribed or proper procedures were not followed in preparing the weld test assembly or sample(s)

or test specimen(s), or in conducting the tests, the test shall be considered invalid. This determination

is made without regard to whether the test was actually completed, or whether the test results met, or

failed to meet, the requirements. That test shall be repeated, following proper prescribed procedures.

In this case, the requirement for doubling the number of test specimens does not apply.

10 Technical delivery conditions
Technical delivery conditions shall meet the require
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
