Wheelchair containment and occupant retention systems for accessible transport vehicles designed for use by both sitting and standing passengers

ISO 10865-2:2015 applies to wheelchair passenger spaces that are intended for use by passengers with a body mass greater than 22 kg who remain in their wheelchairs when travelling facing forward in accessible transport vehicles designed to transport both standing and sitting passengers on fixed-route service. It assumes that the maximum acceleration imparted to the vehicle during emergency driving manoeuvres will not exceed 1 g in any direction and rarely exceeds 3 g in frontal crashes. For the purposes of this part of ISO 10865, the term wheelchair includes manual and powered wheelchairs, and three and four wheeled scooters. ISO 10865-2:2015 specifies performance requirements and associated test methods, design requirements, requirements for manufacturer instructions and warnings to installers, wheelchair users, and vehicle operators, and requirements for product labelling and disclosure of test information. The provisions of this part of ISO 10865 apply primarily to a complete forward-facing wheelchair passenger space (FF-WPS), but subsets of the provisions can be applied to components and subassemblies sold separately, as appropriate to the specific functions of the components and/or subassemblies they are intended to replace.

Dispositifs d'immobilisation des fauteuils roulants et systèmes de retenue des occupants pour véhicules accessibles destinés au transport de passagers assis et debout

L'ISO 10865-2:2015 s'applique aux espaces pour passagers en fauteuil roulant conçus pour les passagers dont la masse corporelle dépasse 22 kg et qui restent assis dans leur fauteuil roulant lors du trajet face ŕ la route dans des véhicules de transport accessibles conçus pour transporter des passagers debout et assis sur des itinéraires fixes. Elle présuppose que les accélérations maximales imposées au véhicule lors des man?uvres d'urgence, ne dépassera pas 1g dans quelque direction que ce soit et dépassera rarement 3g en cas de collision frontale. Pour les besoins de la présente partie de l'ISO 10865, le terme fauteuil roulant inclut les fauteuils roulants manuels et motorisés, ainsi que les scooters ŕ trois et quatre roues. L'ISO 10865-2:2015 spécifie les exigences de performance et les méthodes d'essai associées, exigences de conception, exigences applicables aux instructions du fabricant et avertissements ŕ l'attention des installateurs, utilisateurs de fauteuils roulants et chauffeurs, ainsi que les exigences d'étiquetage des produits et de divulgation des informations d'essai. Les dispositions de la présente partie de l'ISO 10865 s'appliquent principalement ŕ un espace complet pour passagers en fauteuil roulant assis face ŕ la route (EPFR-FR), mais des parties de ces dispositions sont applicables ŕ des composants et sous-ensembles vendus séparément, en adéquation avec les fonctions de ceux qu'ils sont censés remplacer.

General Information

Status
Published
Publication Date
08-Sep-2015
Technical Committee
Current Stage
9020 - International Standard under periodical review
Start Date
15-Jul-2020
Ref Project

Buy Standard

Standard
ISO 10865-2:2015 - Wheelchair containment and occupant retention systems for accessible transport vehicles designed for use by both sitting and standing passengers
English language
31 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 10865-2:2015 - Dispositifs d'immobilisation des fauteuils roulants et systemes de retenue des occupants pour véhicules accessibles destinés au transport de passagers assis et debout
French language
31 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

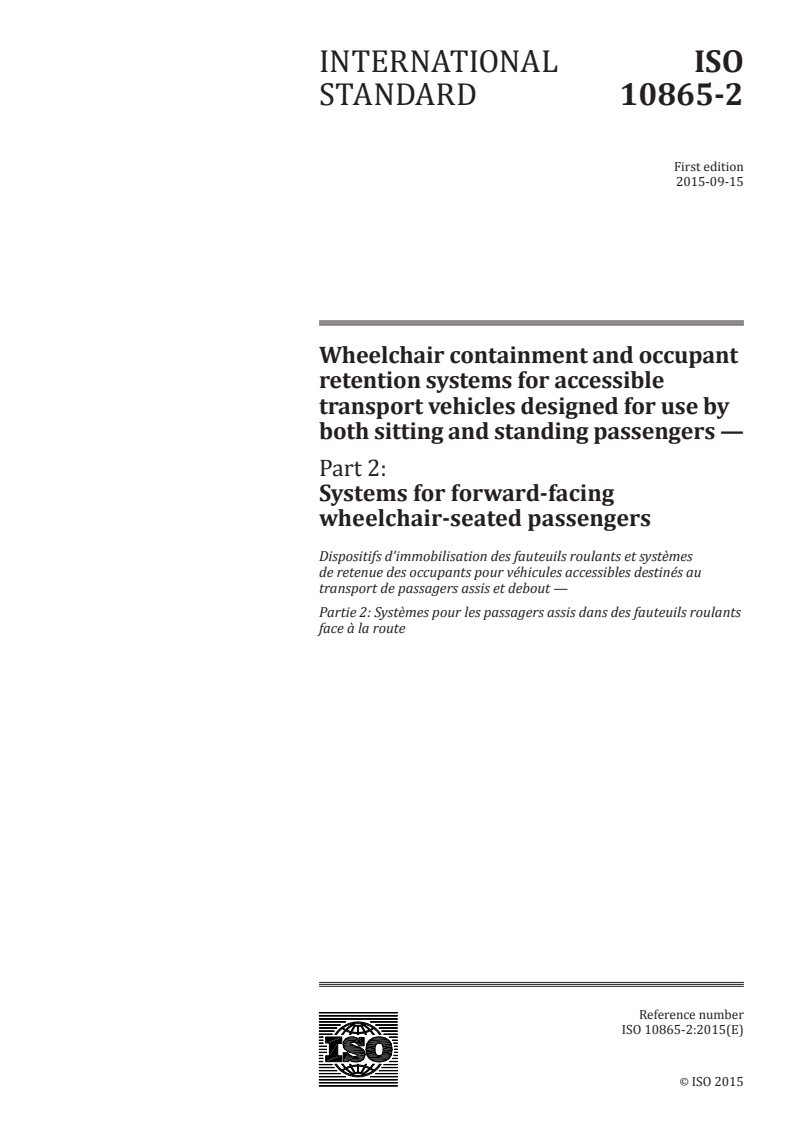

INTERNATIONAL ISO
STANDARD 10865-2
First edition
2015-09-15
Wheelchair containment and occupant
retention systems for accessible
transport vehicles designed for use by
both sitting and standing passengers —
Part 2:
Systems for forward-facing
wheelchair-seated passengers

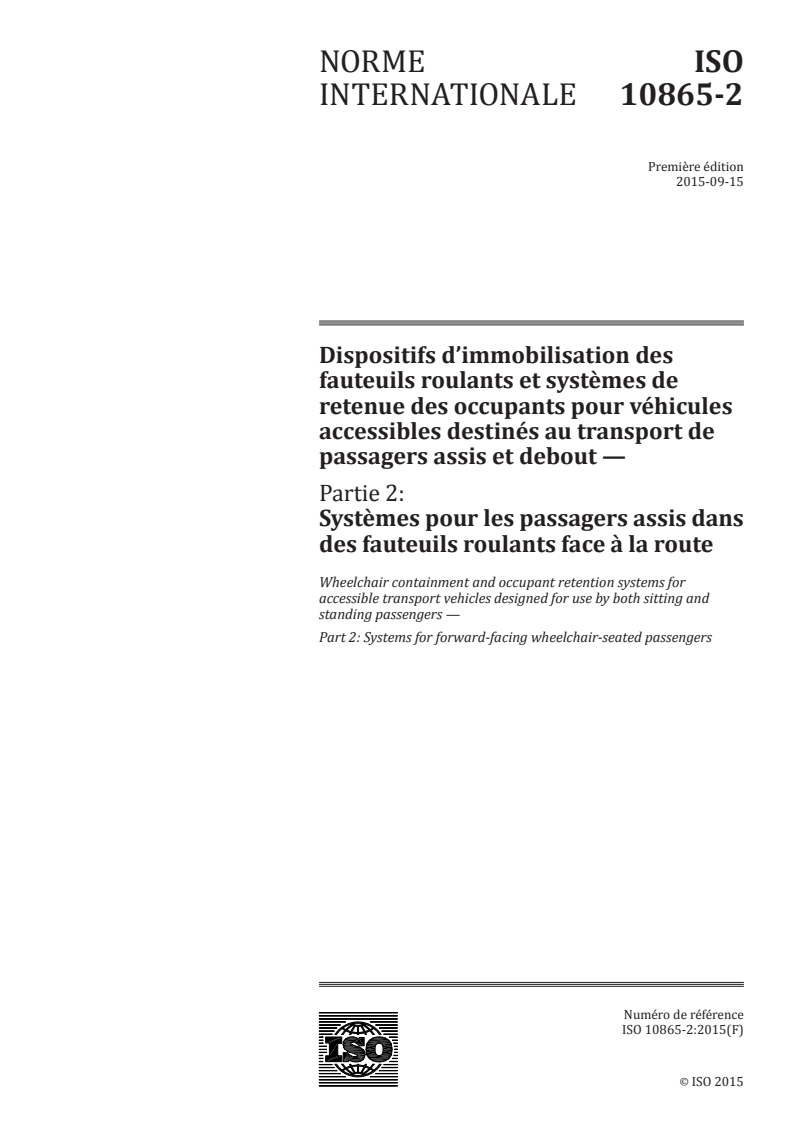

Dispositifs d’immobilisation des fauteuils roulants et systèmes
de retenue des occupants pour véhicules accessibles destinés au
transport de passagers assis et debout —
Partie 2: Systèmes pour les passagers assis dans des fauteuils roulants
face à la route
Reference number
ISO 10865-2:2015(E)
ISO 2015
---------------------- Page: 1 ----------------------
ISO 10865-2:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10865-2:2015(E)

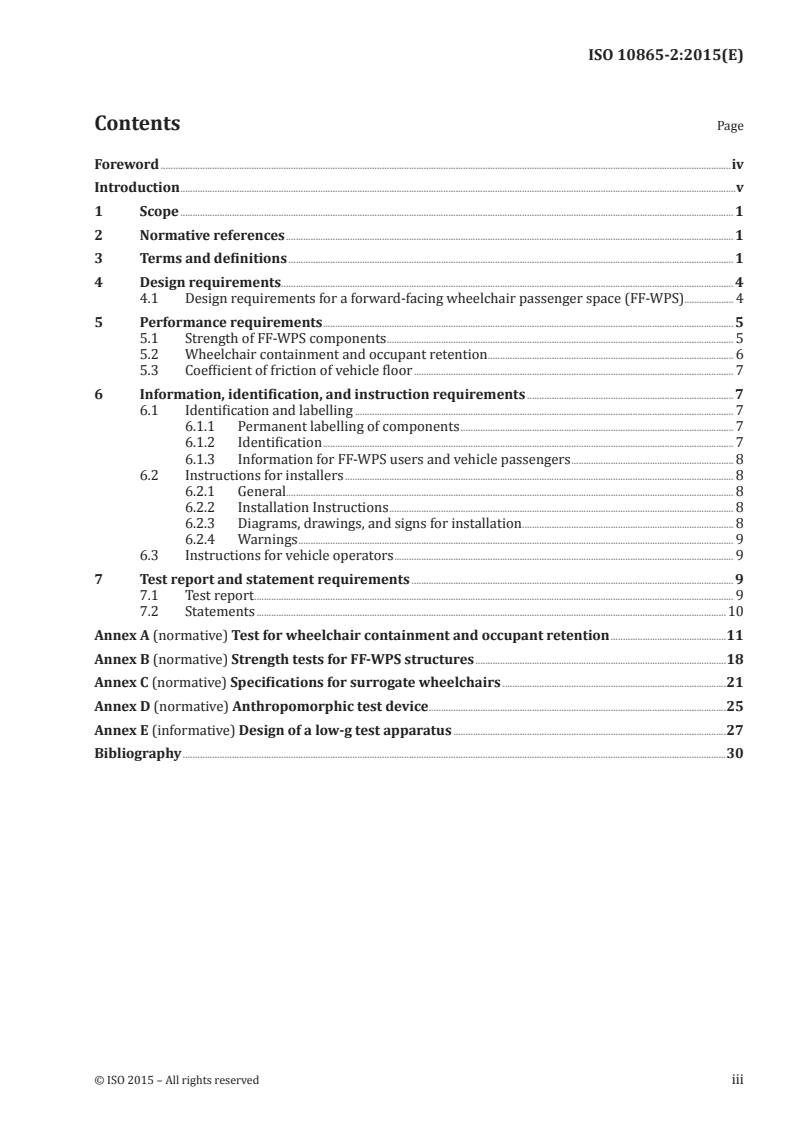

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Design requirements ........................................................................................................................................................................................ 4

4.1 Design requirements for a forward-facing wheelchair passenger space (FF-WPS).................... 4

5 Performance requirements ....................................................................................................................................................................... 5

5.1 Strength of FF-WPS components ............................................................................................................................................. 5

5.2 Wheelchair containment and occupant retention .................................................................................................... 6

5.3 Coefficient of friction of vehicle floor .................................................................................................................................. 7

6 Information, identification, and instruction requirements .................................................................................... 7

6.1 Identification and labelling .......................................................................................................................................................... 7

6.1.1 Permanent labelling of components ............................................................................................................... 7

6.1.2 Identification ....................................................................................................................................................................... 7

6.1.3 Information for FF-WPS users and vehicle passengers .................................................................. 8

6.2 Instructions for installers .............................................................................................................................................................. 8

6.2.1 General...................................................................................................................................................................................... 8

6.2.2 Installation Instructions ............................................................................................................................................ 8

6.2.3 Diagrams, drawings, and signs for installation ...................................................................................... 8

6.2.4 Warnings ................................................................................................................................................................................. 9

6.3 Instructions for vehicle operators .......................................................................................................................................... 9

7 Test report and statement requirements ................................................................................................................................... 9

7.1 Test report ................................................................................................................................................................................................... 9

7.2 Statements ...............................................................................................................................................................................................10

Annex A (normative) Test for wheelchair containment and occupant retention ...............................................11

Annex B (normative) Strength tests for FF-WPS structures ......................................................................................................18

Annex C (normative) Specifications for surrogate wheelchairs ...........................................................................................21

Annex D (normative) Anthropomorphic test device .........................................................................................................................25

Annex E (informative) Design of a low-g test apparatus ...............................................................................................................27

Bibliography .............................................................................................................................................................................................................................30

© ISO 2015 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10865-2:2015(E)

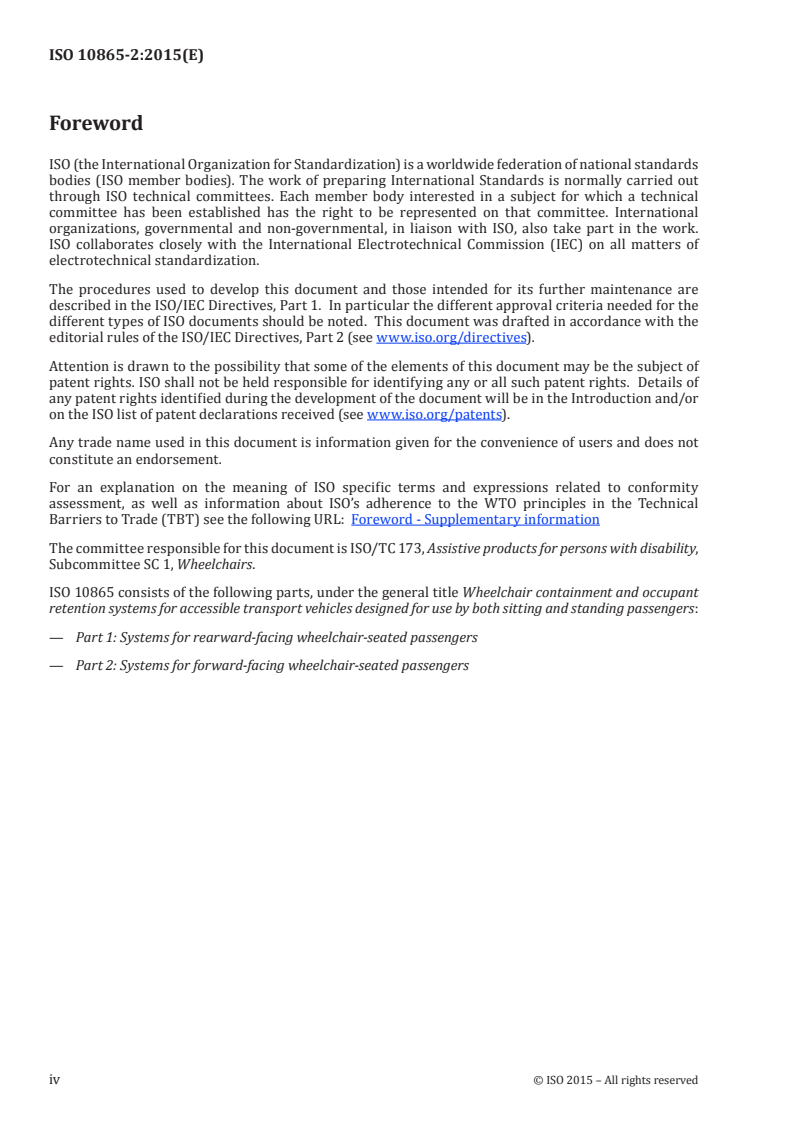

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 173, Assistive products for persons with disability,

Subcommittee SC 1, Wheelchairs.

ISO 10865 consists of the following parts, under the general title Wheelchair containment and occupant

retention systems for accessible transport vehicles designed for use by both sitting and standing passengers:

— Part 1: Systems for rearward-facing wheelchair-seated passengers
— Part 2: Systems for forward-facing wheelchair-seated passengers
iv © ISO 2015 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 10865-2:2015(E)
Introduction

Providing safe transportation for wheelchair-seated passengers of motor vehicles usually requires

installation of aftermarket equipment to secure the wheelchair and provide passenger restraint

during emergency vehicle manoeuvres and crash conditions that are appropriate to the size and travel

conditions of the vehicle. ISO 10542-1 establishes design and performance requirements and associated

test methods for wheelchair tiedown and occupant restraint systems (WTORS) intended for use by

wheelchair-seated passengers in all types of motor vehicles that have been modified for use by people

seated in wheelchairs. The provisions of ISO 10542-1 were based on the belief that WTORS manufacturers

are not able to control the types of vehicles and travel modes in which most of their products are installed

and used. ISO 10542-1 therefore requires frontal sled-impact testing of WTORS to nominally worst-

case crash conditions of smaller vehicles, such as full-size vans and minivans, using a simulated crash

acceleration/deceleration pulse that results in a change in sled speed (delta V) of 48 km/h.

While this one-size-fits-all approach to WTORS, crashworthiness testing is appropriate for equipment

intended for general use in all types of motor vehicles, it generally leads to products that are over designed

for larger and heavier vehicles used primarily in low-speed intra-city transportation. This is particularly

the case for accessible transit vehicles in which passengers are allowed to travel standing as well as

sitting, hereafter referred to as accessible transit vehicles for standing and sitting passengers (ATV-SS).

Recognizing these different and significantly lower transportation safety requirements for ATV-SSs in

a new standard can be expected to result in alternative solutions for safely transporting wheelchair-

seated passengers in these vehicle environments that are more compatible with the operational needs

(e.g. fixed-route schedules) of these transportation services, and that offer wheelchair users a greater

level of usability and independence than is achieved with WTORS designed to comply with 48 km/h

crash conditions. More specifically, accident/injury data for ATV-SSs indicate that the frequencies of

occupant fatalities and serious injuries per million passenger kilometres travelled are significantly

[1]

lower than for smaller vehicles that travel at much higher speeds. In fact, analysis of data from police

reports of accidents involving fixed-route intra-city buses indicates that the likelihood of a collision

event for these vehicles is sufficiently rare to justify basing performance requirements for safety

equipment installed in these vehicles on accelerations and decelerations that occur during non-crash

conditions, such as emergency vehicle manoeuvres, including sudden stopping, sudden acceleration,

and turning. Three studies have clearly demonstrated that ATV-SS accelerations that may result from

[2][3][4]
such emergency manoeuvres are all below 1 g.

In-vehicle wheelchair user studies and user surveys have shown that commonly installed 4-point

tiedown systems cannot be used independently by wheelchair-seated passengers, and vehicle operators

[5][6][7]

are therefore responsible to secure wheelchairs using a 4-point, strap-type tiedown. Due to

the increasingly independent nature of public vehicles in combination with the length of time it takes

to properly apply 4-point tiedown systems to wheelchairs, bus operators and wheelchair users often

forfeit the use of strap-type tiedowns or bus operators fail to properly use all four tiedown straps.

Unsecured wheelchairs in ATV-SSs have been demonstrated to slide or tip forward during vehicle

[4]

stops, and wheelchairs rotated into the aisle and scooters tipped sideways during vehicle turns.

Additionally, there is anecdotal evidence of wheelchair passengers coming out of their wheelchairs and

sustaining serious-to-fatal injuries during normal or sudden vehicle stops and turns due to non-use or

improper use of belt restraint systems.

ISO 10542-1 provides design and performance criteria for docking-type tiedown systems which

can be independently used by wheelchair users and reduce securement non-use. During in-vehicle

observations, wheelchair users have expressed a preference for using a forward-facing automated

docking securement system due to its independent and comfortable use, forward-facing travel direction

[8]

and eliminated need for vehicle operator assistance. However, wide-spread adoption of docking

systems for use in ATV-SS cannot occur without the implementation of standardized universal docking

interface geometry (described in ISO 10542-1 and ISO 7176-19 as a normative annex) for wheelchair

securement on all wheelchairs, which is a long-term goal.

Over the past decade, rear-facing wheelchair passenger spaces (RF-WPS) have emerged in ATV-

SSs because they allow independence and ease of use by wheelchair-seated passengers. ISO 10865-1

© ISO 2015 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 10865-2:2015(E)

includes design requirements and performance criteria for RF-WPS. However, in-vehicle studies have

shown that rear-facing travel is, for some people, less comfortable than forward-facing travel due to

[8] [3]

vertigo and unexpected upper-body and head movements during vehicle stopping and starting.

Rear-facing travel also doesn’t allow passengers to see stops down the road.

Thus, although RF-WPS may be a safer and more independent solution for wheelchair-seated travellers,

forward facing can be the preferred orientation for passengers in ATV-SSs. Also, in the US, the Americans

with Disabilities Act (ADA) currently allows rear-facing wheelchair transport but mandates at least

one forward-facing WPS in ATV-SSs. Therefore, rear-facing systems only serve part of the wheelchair-

seated passenger population who seek safer transportation when using ATV-SSs.

The purpose of this part of ISO 10865 is to establish minimum design requirements and performance

criteria for forward-facing wheelchair passenger spaces (FF-WPSs) in ATV-SSs. This part of ISO 10865

also establishes test methods for the performance criteria, so that the passenger sitting in wheelchairs

using a FF-WPS are provided a reasonable level of safety during transportation while maintaining a

high level of usability and independence during travel in ATV-SSs. Since wheelchair and passenger act as

independent systems under different types of vehicle accelerations (braking, accelerating and turning),

a dynamic (non-static) test is required and described in Annex A. Furthermore, since manufacturers

may design a close-fitting means of occupant retention to retain a wheelchair passenger, the dynamic

test method of Annex A requires the use of a test dummy that represents the anthropometrics of an

average passenger seated in a wheelchair. A fundamental principle behind the concept of a FF-WPS

in ATV-SSs is that successful “containment” of an occupied wheelchair during normal travel and

emergency vehicle manoeuvres is sufficient to provide a reasonable level of safety, that is, a level of

safety comparable to that provided to other vehicle occupants, including standing passengers, who hold

onto bars and straps to limit movement during non-crash vehicle accelerations and decelerations.

The primary feature of a FF-WPS required by this part of ISO 10865 is a means to prevent forward

movement of wheelchairs and their occupants during vehicle decelerations that occur in normal or

emergency braking. Lateral movement, rotation, and tipping of occupied wheelchairs in a FF-WPS are

typically limited in one direction by the vehicle sidewall. Lateral movement, rotation, or tipping of the

wheelchair into the centre aisle can be limited by a physical barrier, such as a vertical bar, horizontal

bar or padded stanchion. During motor vehicle acceleration, wheelchair movement toward the rear of

the motor vehicle can occur. This movement is limited, in part, by friction of the vehicle floor within the

FF-WPS that will generate resistance forces on the tyres of wheels that have been locked by applying the

wheelchair brakes or by the drive train of powered wheelchairs for which the power has been turned

off during travel. Due to insufficient resistance to rearward movement from manual brakes, FF-WPS

must also provide other means for limiting rearward wheelchair movement. For example, rearward

wheelchair movement can be limited by vehicle-anchored wheelchair containment devices, such as a

bar or raised padded area behind the wheelchair), a wheel “capturing” device, or a hook-type device

that is within easy reach and that can be secured to the wheelchair by most wheelchair passengers.

Belt type occupant restraints have been provided in ATV-SSs to reduce the risk of injury among

wheelchair passengers during travel. However, studies indicate that these belt-type occupant restraints

[5][7][9]

are rarely used or are used improperly in ATV-SSs. Belt-type restraints are also not commonly

designed for independent use by most wheelchair-seated passengers seated in forward-facing

[5][10]

wheelchairs. When vehicle-anchored occupant belt restraints are not used, wheelchair passenger

retention during vehicle decelerations during (braking) and during lateral vehicle decelerations during

(turning) may be provided by wheelchair seating system supports such as the wheelchair armrests,

and chest and pelvic support devices. However, lateral retention of the wheelchair passenger can be

enhanced by FF-WPS components that limit lateral movement, and by occupant-retention devices

(ORD). Retention of the occupant in their wheelchair is important to reduce the risk of serious injuries

in low-g non-crash events. An ORD can reduce forward occupant movement in the vehicle and prevent

wheelchair occupants from injurious impacts with the vehicle interior, such as the floor, sidewalls,

or other interior components. The use of wheelchair-anchored postural pelvic belts will generally

provide effective occupant retention during non-crash vehicle accelerations and decelerations and this

practice is therefore encouraged in requirements for user warnings displayed in the FF-WPS. This part

of ISO 10865 also requires a vehicle-anchored ORD that can be easily moved out of the way by most

wheelchair passengers when its use it not desired. It also specifies design and location requirements for

vi © ISO 2015 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 10865-2:2015(E)

handholds that can be used by many wheelchair passengers to augment containment of the wheelchair

and enhance occupant retention and stability of the wheelchair passenger during travel.

Research has indicated that a frontal 48 km/h collision of a typical stationary ATV-SS and a full-size

[11]

automobile generates peak accelerations of the ATV-SS in the range of 2,75 g to 3 g. The risk of such a

frontal collision is small but could occur and the static strength requirements of the excursion barriers

and occupant retention device (ORD) are therefore, based on forces that may occur during a 3 g frontal

impact of an ATV-SS. This part of ISO 10865 sets forth performance requirements and associated test

methods to assess whether the components of an FF-WPS effectively limit forward, rearward, and

lateral movement, rotation, and tipping of occupied wheelchairs in non-collision vehicle accelerations of

less than 1 g. The test methods for wheelchair containment are set forth in Annex A are for non-collision

vehicle accelerations and decelerations of less than 1 g, while Annex B specifies strength testing of the

FF-WPS based on 3 g wheelchair-plus-occupant frontal-impact loading.

This part of ISO 10865 specifies a limited number of design requirements on FF-WPS to ensure that FF-

WPS accommodate a wide range of wheelchair types and sizes and a wide range of wheelchair users.

It primarily sets forth performance requirements and associated test methods to assess whether the

combination of FF-WPS components will effectively contain wheelchairs and retain passengers seated

in wheelchairs during vehicle accelerations and decelerations when vehicles are accelerated to increase

speed, are braked to avoid a collision, or driven around a turn at a relatively high speed. FF-WPS may

also be equipped with a wheelchair tiedown and occupant restraint system or may be designed to serve

as a RF-WPS, but requirements and specifications for these systems are specified in ISO 10542-1 and

ISO 10865-1, respectively.
© ISO 2015 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 10865-2:2015(E)
Wheelchair containment and occupant retention systems
for accessible transport vehicles designed for use by both
sitting and standing passengers —
Part 2:
Systems for forward-facing wheelchair-seated passengers
1 Scope

This part of ISO 10865 applies to wheelchair passenger spaces that are intended for use by passengers

with a body mass greater than 22 kg who remain in their wheelchairs when travelling facing forward

in accessible transport vehicles designed to transport both standing and sitting passengers on fixed-

route service. It assumes that the maximum acceleration imparted to the vehicle during emergency

driving manoeuvres will not exceed 1 g in any direction and rarely exceeds 3 g in frontal crashes. For

the purposes of this part of ISO 10865, the term wheelchair includes manual and powered wheelchairs,

and three and four wheeled scooters.

This part of ISO 10865 specifies performance requirements and associated test methods, design

requirements, requirements for manufacturer instructions and warnings to installers, wheelchair

users, and vehicle operators, and requirements for product labelling and disclosure of test information.

The provisions of this part of ISO 10865 apply primarily to a complete forward-facing wheelchair

passenger space (FF-WPS), but subsets of the provisions can be applied to components and

subassemblies sold separately, as appropriate to the specific functions of the components and/or

subassemblies they are intended to replace.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3795, Road vehicles, and tractors and machinery for agriculture and forestry — Determination of

burning behaviour of interior materials
ISO 7176-26, Wheelchairs — Part 26: Vocabulary

ISO 10542-1, Technical systems and aids for disabled or handicapped persons — Wheelchair tiedown and

occupant-restraint systems — Part 1: Requirements and test methods for all systems

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 7176-26 and the following apply.

3.1
accelerometer reference point
ARP
location of the accelerometer relative to the wheelchair reference point
© ISO 2015 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 10865-2:2015(E)
3.2
accessible transport vehicle for seated and standing passengers
ATV-SS

motor vehicle designed and manufactured to provide transport services for primarily seated and

standing passengers with provision for the needs of persons with disabilities who remain seated in

their wheelchairs during travel
3.3
ambulatory passengers
passengers who do not require the use of a wheelchair
3.4
anthropomorphic test device
ATD

physical analog of the human body comprised of articulated segments that is designed to simulate the

response of an occupant of particular size and mass distribution in a simulated crash

3.5
forward-facing wheelchair passenger space
FF-WPS

location in a large transport vehicle that limits movement of an occupied forward-facing wheelchair

and retains wheelchair occupants through the use of structures and devices that do not require the

physical attachment of wheelchair-securement or occupant-restraint devices by the vehicle operator

3.6
frontal wheelchair reference plane

vertical plane going through point P and perpendicular to the centre line of the wheelchair

Note 1 to entry: See Figure 1.
3.7
gross vehicle weight rating
GVWR

maximum total weight, as determined by vehicle manufacturer, at which the vehicle can be safely and

reliably operated for its intended purpose
3.8
ground reference point G

reference point on the ground plane that is positioned vertically below point P under pre-test conditions

Note 1 to entry: See Figure 1.
3.9
H-point

one of a pair of points located on the left and right sides of the pelvic region of an anthropomorphic test

device (ATD) that represent the approximate locations of the human hip joint centre in the side view, as

specified by the ATD manufacturer
3.10
handhold (grab bar, handrail)

any device on board a transport vehicle that is designed to allow passengers to use their hand grip to

manoeuvre through the vehicle or provide passengers with a more stable ride while on board the vehicle

3.11
lateral wheel base

sideways (left to right) distance between the centre of treads of wheels (or tyres) measured on the

ground plane
2 © ISO 2015 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 10865-2:2015(E)
3.12
occupant retention device
ORD

system or device used to retain the occupant of the wheelchair in a low-g environment

3.13
point P

side-view projection of a point that lies at the cross-sectional centre of a 100 mm diameter, 200 mm

long, lightweight (max. 0,5 kg) cylinder positioned with the longitudinal axis perpendicular to the

wheelchair reference plane, such that the curved surface of the cylinder contacts the back support and

the upper surface of the seat
Note 1 to entry: See Figure 1.
3.14
rear facing wheelchair passenger space
RF-WPS

location in a large transport vehicle that limits movement of an occupied rearward-facing wheelchair

through the use of structures and devices that do not require the physical attachment of wheelchair

securement devices by the wheelchair user or vehicle operator
3.15
seat bight height

vertical distance from floor to the intersection of the seat and back planes of a wheelchair

3.16
manual surrogate wheelchair
MSWC

reusable manual wheelchair device that conforms with Annex C and that is used to simulate a production

manual wheelchair for the purpose of Annex A wheelchair containment and occupant retention testing

3.17
scooter surrogate wheelchair
SSWC

reusable scooter-type device that conforms with Annex C and that is used to simulate a production

scooter for the purpose of Annex A wheelchair containment and occupant retention testing

3.18
wheelchair reference plane
vertical plane in the longitudinal centreline of the wheelchair
Note 1 to entry: See Figure 1.
© ISO 2015 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 10865-2:2015(E)
Key
1 cylinder, diameter 100 mm
G ground reference point G
P point P
Wheelchair reference plane.
Ground plane.
Frontal wheelchair reference plane.
Figure 1 — Wheelchair reference point P, ground reference point G and wheelchair
reference planes
4 Design requirements
4.1 Design requirements for a forward-facing wheelchair passenger space (FF-WPS)
A forward-facing wheelchair passenger space (FF-WPS) shall have the following:
a) designed to fit within a minimum area of 750 mm × 1 300 mm;
b) designed to

1) limit forward, lateral, and rearward wheelchair movement relative to the vehicle during

normal travel and emergency vehicle manoeuvres,

NOTE The vehicle wall could be the means to limit lateral wheelchair movement in one direction. This

means may also aid in the retention of the wheelchair-seated occupant under lateral accelerations associated

with a vehicle turn.
4 © ISO 2015 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 10865-2:2015(E)
2) include an occupant retention device that
i) limits forwa
...

NORME ISO
INTERNATIONALE 10865-2
Première édition
2015-09-15
Dispositifs d’immobilisation des
fauteuils roulants et systèmes de
retenue des occupants pour véhicules
accessibles destinés au transport de
passagers assis et debout —
Partie 2:
Systèmes pour les passagers assis dans
des fauteuils roulants face à la route
Wheelchair containment and occupant retention systems for
accessible transport vehicles designed for use by both sitting and
standing passengers —
Part 2: Systems for forward-facing wheelchair-seated passengers
Numéro de référence
ISO 10865-2:2015(F)
ISO 2015
---------------------- Page: 1 ----------------------
ISO 10865-2:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10865-2:2015(F)

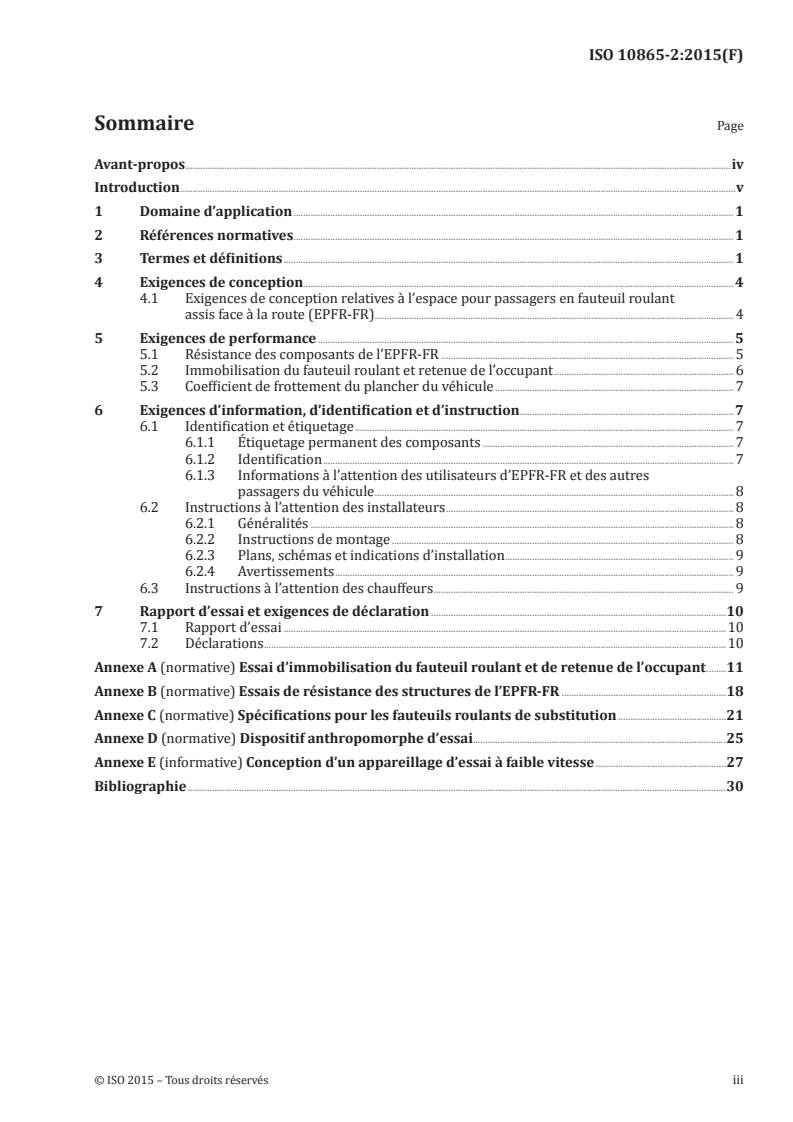

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Exigences de conception............................................................................................................................................................................... 4

4.1 Exigences de conception relatives à l’espace pour passagers en fauteuil roulant

assis face à la route (EPFR-FR) .................. ................................................................................................................................ 4

5 Exigences de performance ......................................................................................................................................................................... 5

5.1 Résistance des composants de l’EPFR-FR ....................................................................................................................... 5

5.2 Immobilisation du fauteuil roulant et retenue de l’occupant ......................................................................... 6

5.3 Coefficient de frottement du plancher du véhicule ................................................................................................. 7

6 Exigences d’information, d’identification et d’instruction ....................................................................................... 7

6.1 Identification et étiquetage .......................................................................................................................................................... 7

6.1.1 Étiquetage permanent des composants ...................................................................................................... 7

6.1.2 Identification ....................................................................................................................................................................... 7

6.1.3 Informations à l’attention des utilisateurs d’EPFR-FR et des autres

passagers du véhicule .................................................................................................................................................. 8

6.2 Instructions à l’attention des installateurs ..................................................................................................................... 8

6.2.1 Généralités ............................................................................................................................................................................ 8

6.2.2 Instructions de montage ........................................................................................................................................... 8

6.2.3 Plans, schémas et indications d’installation ............................................................................................. 9

6.2.4 Avertissements .................................................................................................................................................................. 9

6.3 Instructions à l’attention des chauffeurs .......................................................................................................................... 9

7 Rapport d’essai et exigences de déclaration ........................................................................................................................10

7.1 Rapport d’essai ....................................................................................................................................................................................10

7.2 Déclarations ............................................................................................................................................................................................10

Annexe A (normative) Essai d’immobilisation du fauteuil roulant et de retenue de l’occupant ........11

Annexe B (normative) Essais de résistance des structures de l’EPFR-FR ...................................................................18

Annexe C (normative) Spécifications pour les fauteuils roulants de substitution ............................................21

Annexe D (normative) Dispositif anthropomorphe d’essai.......................................................................................................25

Annexe E (informative) Conception d’un appareillage d’essai à faible vitesse .....................................................27

Bibliographie ...........................................................................................................................................................................................................................30

© ISO 2015 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10865-2:2015(F)

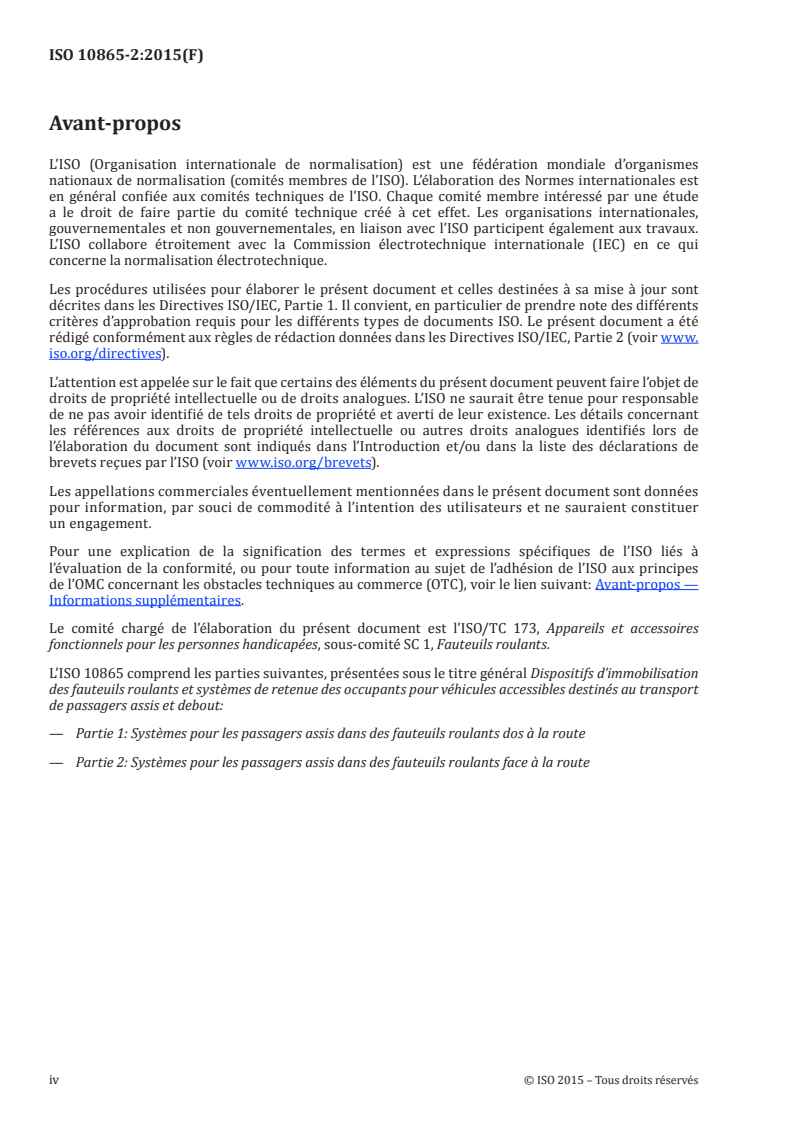

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité à l’intention des utilisateurs et ne sauraient constituer

un engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à

l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes

de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —

Informations supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 173, Appareils et accessoires

fonctionnels pour les personnes handicapées, sous-comité SC 1, Fauteuils roulants.

L’ISO 10865 comprend les parties suivantes, présentées sous le titre général Dispositifs d’immobilisation

des fauteuils roulants et systèmes de retenue des occupants pour véhicules accessibles destinés au transport

de passagers assis et debout:

— Partie 1: Systèmes pour les passagers assis dans des fauteuils roulants dos à la route

— Partie 2: Systèmes pour les passagers assis dans des fauteuils roulants face à la route

iv © ISO 2015 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 10865-2:2015(F)
Introduction

La sécurité du transport des passagers en fauteuil roulant dans les véhicules motorisés nécessite

souvent l’installation d’équipements post-commercialisation du véhicule qui permettent de maintenir

le fauteuil et le passager lors des manœuvres d’urgence du véhicule et lors des situations d’accident

et qui soient adaptés à la taille et aux conditions de circulation du véhicule. L’ISO 10542-1 établit les

exigences relatives à la performance et à la conception, ainsi que les méthodes d’essai pour les systèmes

d’immobilisation de fauteuil roulant et de retenue de l’occupant (SIFRRO) destinés aux passagers en

fauteuil roulant dans tous les types de véhicules motorisés capables de recevoir des personnes en

fauteuil. Les dispositions de l’ISO 10542-1 reposent sur l’hypothèse que les fabricants de SIFRRO n’ont

aucune prise sur le type de véhicule ni le mode de transport dans lesquels la majorité de leurs produits

est installée et utilisée. C’est pourquoi l’ISO 10542-1 nécessite des essais d’impact frontal des SIFRRO

dans des conditions nominales de pire cas de collision sur les petits véhicules, tels que des fourgons et

minibus, au moyen d’une impulsion d’accélération/décélération simulant un accident qui provoque un

changement de vitesse du traîneau delta V) de 48 km/h.

Bien que cette approche «taille unique» des essais de comportement au choc soit adaptée aux

équipements destinés à un usage général dans tous les types de véhicule motorisé, elle mène

généralement à des produits d’une conception trop poussée pour une utilisation dans les véhicules

plus grands et lourds généralement utilisés dans les transports interurbains à vitesse réduite. Cela est

particulièrement vrai dans les véhicules de transport en commun accessibles où les passagers peuvent

voyager assis ou debout, ci-après désignés par véhicules de transport accessibles aux passagers assis et

debout (VTA-AD).

On peut s’attendre à ce que la reconnaissance de besoins de sécurité différents et significativement

moins contraignants des transports pour les VTA-AD dans une nouvelle norme produise des solutions

alternatives pour le transport des personnes en fauteuil roulant dans les environnements de ces

véhicules à la fois plus en phase avec les besoins pratiques (par exemple des horaires et itinéraires fixes)

des services publics de transport et offrant aux handicapés plus de fonctionnalité et d’indépendance

que les SIFRRO répondant aux conditions d’accident à 48 km/h. En fait, les données d’accidentologie des

VTA-AD indiquent que les fréquences de dommage sur les occupants et de blessures graves par million

de kilomètres-passager parcouru sont significativement moindres qu’avec les véhicules plus petits

[1]

roulant à des vitesses bien plus élevées. D’ailleurs, l’analyse des données policières d’accidentologie

sur les bus intra-urbains indique que la probabilité d’une collision de ces véhicules est assez faible pour

justifier que les exigences de fonctionnement de leurs équipements de sécurité embarqués se fondent

sur les accélérations et décélérations intervenant hors accident, par exemple en cas de manœuvre

d’urgence, d’arrêt soudain, d’accélération brutale et de virage. Trois études ont clairement démontré que

[2][3][4]

les accélérations des VTA-AD produites par de telles manœuvres sont toutes inférieures à 1g.

Les études portant sur les utilisateurs de fauteuil roulant en véhicule ainsi que les occupants de fauteuil

roulant ont révélé que les systèmes d’immobilisation à 4 points généralement installés ne peuvent

pas être utilisés d’une façon autonome par les passagers en fauteuil roulant, et que les chauffeurs

sont habituellement tenus d’arrimer les fauteuils roulants à l’aide d’un système d’immobilisation

[5][6][7]

à sangles à 4 points. Du fait du gain d’indépendance des véhicules de transport publics et du

temps nécessaire pour appliquer correctement les systèmes d’immobilisation à 4 points aux fauteuils

roulants, les chauffeurs de bus et les occupants de fauteuils roulants omettent souvent d’utiliser les

systèmes d’arrimage par sangles ou les chauffeurs de bus n’utilisent pas correctement toutes les sangles

à 4 points. Les fauteuils roulants mal arrimés dans les VTA-AD glissent ou basculent en avant à l’arrêt

du véhicule, et les fauteuils roulants tournent dans l’allée et les scooters basculent sur le côté en cas de

[4]

virage. De plus, il existe des preuves anecdotiques d’une multitude de cas de passagers en fauteuil

roulant éjectés de leur fauteuil et gravement voire mortellement blessés suite à un arrêt et un virage

normaux ou soudains du véhicule du fait de l’absence d’utilisation ou d’une utilisation inappropriée des

systèmes de retenue à sangles.

L’ISO 10542-1 spécifie les critères de conception et de performance applicables aux systèmes

d’immobilisation par attelage qui peuvent être indépendamment utilisés par les utilisateurs de fauteuils

roulants et réduire le nombre de cas de non-arrimage. Lors des observations en véhicule, les utilisateurs

de fauteuils roulants ont exprimé leur préférence pour une utilisation d’un système d’immobilisation

© ISO 2015 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 10865-2:2015(F)

automatique par attelage face à la route en raison de sa nature indépendante et confortable, du sens

[8]

de transport face à la route et de l’inutilité de l’aide du chauffeur. Toutefois, l’adoption à grande

échelle des systèmes d’attelage utilisables dans les VTA-AD ne peut se faire qu’à condition de mettre en

place une géométrie d’interface d’attelage universelle normalisée (décrite dans l’ISO 10542-1 et dans

l’ISO 7176-9 sous forme d’annexe normative) pour l’immobilisation de fauteuils roulants sur tous les

fauteuils roulants, qui est un objectif à long terme.

Au cours des dix dernières années, des espaces pour passagers en fauteuil roulant assis dos à la route

(EPFR-DR) se sont développés dans les VTA-AD car ils octroient aux passagers en fauteuil roulant une

certaine indépendance et sont simples d’utilisation. L’ISO 10865-1 spécifie les exigences de conception

et les critères de performance applicables aux EPFR-DR. Toutefois, les études en véhicule ont montré

que le transport dos à la route est, pour certaines personnes, moins agréable que le transport face à la

[8]

route en raison des vertiges et des mouvements imprévus du buste et de la tête lors de l’arrêt et du

[3]

démarrage du véhicule. De plus, le transport dos à la route ne permet pas aux passagers de voir les

arrêts sur l’itinéraire.

Ainsi, bien que les EPFR-DR puissent être une solution plus sûre et plus indépendante pour les passagers

en fauteuil roulant, le transport face à la route peut être plus apprécié par les passagers des VTA-AD.

Par ailleurs, aux États-Unis, l’ADA (loi en faveur des Américains handicapés) autorise actuellement le

transport dos à la route des passagers en fauteuil roulant mais exige au moins un VTA face à la route

dans les VTA-AD. Les systèmes dos à la route ne sont donc utilisés que par une partie des passagers en

fauteuil roulant qui souhaitent être transportés de manière plus sécurisée dans un VTA-AD.

L’objectif de la présente partie de l’ISO 10865 est d’établir des exigences minimales de conception et

des critères de performance applicables aux espaces pour passagers en fauteuil roulant face à la route

(EPFR-FR) dans les VTA-AD. La présente partie de l’10865 établit également les méthodes d’essai

applicables aux critères de performance, afin que les passagers en fauteuil roulant utilisant un EPFR-

FR bénéficient d’un niveau de sécurité raisonnable lors du transport, tout en offrant un haut niveau de

fonctionnalité et d’indépendance lors d’un trajet en VTA-AD. Étant donné que le fauteuil roulant et son

occupant agissent de façon indépendante sous différents types de manœuvres du véhicule (freinage,

accélération et virage), un essai dynamique (non statique) est requis et décrit dans l’Annexe A. De

plus, les fabricants pouvant concevoir un dispositif ajusté de retenue des occupants pour retenir un

occupant de fauteuil roulant, la méthode de l’essai dynamique de l’Annexe A requiert l’utilisation

d’un mannequin d’essai qui représente l’anthropométrie d’un occupant lambda assis dans un fauteuil

roulant. L’un des principes fondamentaux sous-tendant le concept d’EPFR-FR dans un VTA-AD est

qu’une « immobilisation » correcte d’un fauteuil roulant occupé lors de manœuvres de transport et

d’urgence normales du véhicule est suffisante pour assurer un niveau de sécurité raisonnable, c’est-

à-dire un niveau de sécurité comparable à celui offert aux autres occupants du véhicule, y compris les

passagers debout se tenant à des barres et sangles pour limiter le mouvement lors d’accélérations et de

décélérations du véhicule intervenant hors accident.

La principale exigence de la présente partie de l’ISO 10865 concernant les EPFR-FR est un dispositif

empêchant le mouvement vers l’avant des fauteuils et de leurs occupants lors des décélérations

du véhicule au cours des freinages normaux ou d’urgence. Les mouvements latéraux, rotations ou

basculements des fauteuils roulants dans un EPFR-FR sont généralement limités d’un côté par la

carrosserie du véhicule. Le mouvement latéral, la rotation ou le basculement du fauteuil roulant dans

l’allée centrale peut être limité par une barrière physique, telle qu’un montant rembourré ou une barre

verticale ou horizontale. Lors de l’accélération du véhicule, le fauteuil roulant peut se déplacer vers

l’arrière du véhicule. Ce mouvement est limité, en partie, par le frottement du plancher du véhicule sur

l’EPFR-FR qui produira des forces de frottement sur les roues d’un fauteuil aux freins enclenchés ou

sur le train d’entraînement des fauteuils motorisés dont l’alimentation est coupée pendant le trajet.

En raison de la résistance insuffisante au mouvement vers l’arrière des freins manuels, l’EPFR-FR doit

également proposer d’autres dispositifs de limitation du mouvement vers l’arrière du fauteuil roulant.

Par exemple, le mouvement vers l’arrière du fauteuil roulant peut être limité par des dispositifs de

retenue du fauteuil arrimé au véhicule, tels qu’une barre ou une zone rembourrée surélevée derrière

le fauteuil roulant), un dispositif de « saisie » des roues ou un dispositif de type crochet facilement

accessible et qui peut être attelé au fauteuil roulant par la majorité des passagers en fauteuil roulant.

vi © ISO 2015 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 10865-2:2015(F)

Des systèmes de retenue de l’occupant à sangles ont été installés dans les VTA-AD pour réduire le

risque de blessure des passagers en fauteuil roulant lors du trajet. Toutefois, les études indiquent que

ces systèmes de retenue de l’occupant à sangles sont rarement utilisés ou mal utilisés dans les VTA-

[5][7][10]

AD. De plus, les systèmes de retenue de l’occupant à sangles ne sont généralement pas conçus

pour être utilisés de manière indépendante par la majorité des passagers en fauteuil roulant assis face

[5][11]

à la route. Si aucun système de retenue de l’occupant à sangles arrimé au véhicule n’est utilisé,

le maintien du passager en fauteuil roulant lors des décélérations du véhicule pendant un freinage et

lors des décélérations latérales du véhicule pendant un virage peut être assuré par des supports du

système d’assise du fauteuil roulant tels que des accoudoirs, cale-bustes et cale-bassins. Cependant,

le maintien latéral du passager en fauteuil roulant peut être amélioré par des composants de l’EPFR-

FR qui limitent le mouvement latéral, ainsi que par des systèmes de retenue de l’occupant (SRO). Le

maintien de l’occupant dans son fauteuil roulant est important pour réduire le risque de blessure

grave en cas d’incident sans collision à faible vitesse. Un SRO peut réduire le mouvement vers l’avant

de l’occupant du véhicule et empêcher les occupants de fauteuils roulants de se cogner contre la partie

intérieure du véhicule, y compris le sol, les parois ou d’autres composants intérieurs. L’utilisation de

sangles pelviennes de maintien de la posture arrimées au fauteuil roulant permettra généralement

de retenir efficacement l’occupant lors d’accélérations et de décélérations du véhicule hors accident.

Cette pratique est donc encouragée par les exigences d’avertissement utilisateur affichées dans l’EPFR-

FR. La présente partie de l’ISO 10865 requiert également un SRO arrimé au véhicule qui peut être

facilement enlevé lors du trajet par la majorité des passagers en fauteuil roulant lorsque son utilisation

n’est pas souhaitée. Elle spécifie également les exigences de conception et d’emplacement applicables

aux poignées qui peuvent être utilisées par de nombreux passagers en fauteuil roulant pour améliorer

la retenue du fauteuil roulant et favoriser le maintien des occupants et la stabilité des passagers en

fauteuil roulant lors du trajet.

Des études ont montré qu’une collision frontale à 48 km/h d’un VTA-AD stationnaire avec une

[11]

automobile de grande taille génère des accélérations du VTA-AD de l’ordre de 2,75g à 3g. Le risque

d’une collision frontale de ce type est faible mais peut survenir et les exigences de résistance statique

des barrières de limitation et du dispositif de retenue de l’occupant (DRO) sont donc basées sur des

forces susceptibles d’intervenir lors d’un impact frontal de 3g d’un VTA-AD. La présente partie de

l’ISO 10865 définit les exigences de performance et les méthodes d’essai associées pour évaluer si les

composants d’un EPFR-FR limitent efficacement les mouvements vers l’avant, vers l’arrière et sur le

côté, les rotations et les basculements de fauteuils roulants occupés en cas d’accélérations du véhicule

hors accident de moins de 1g. Les méthodes d’essai applicables à la retenue des fauteuils roulants sont

décrites dans l’Annexe A pour des accélérations et des décélérations du véhicule hors accident de moins

de 1g, tandis que l’Annexe B spécifie des essais de résistance de l’EPFR-FR basés sur une contrainte de

choc frontal fauteuil-occupant de 3g.

La présente partie de l’ISO 10865 spécifie un nombre limité d’exigences de conception d’un EPFR-FR

pour s’assurer que l’EPFR-FR peut accueillir plusieurs types et dimensions de fauteuils roulants et

différents utilisateurs de fauteuils roulants. Elle décrit principalement les exigences de performance et

les méthodes d’essai associées pour évaluer si la combinaison des composants de l’EPFR-FR retiendra

de façon efficace les fauteuils roulants et maintiendra les passages assis dans leur fauteuil roulant lors

d’accélérations et de décélérations du véhicule lorsque le véhicule accélère pour prendre de la vitesse,

freine pour éviter une collision ou prend un virage à une vitesse relativement élevée. L’EPFR-FR peut

également être équipé d’un système d’immobilisation de fauteuil roulant et de retenue de l’occupant ou

peut être conçu pour servir d’EPFR-DR, mais les exigences et spécifications applicables à ces systèmes

sont indiquées dans l’ISO 10542-1 et l’ISO 10865-1, respectivement.
© ISO 2015 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 10865-2:2015(F)
Dispositifs d’immobilisation des fauteuils roulants
et systèmes de retenue des occupants pour véhicules
accessibles destinés au transport de passagers assis et
debout —
Partie 2:
Systèmes pour les passagers assis dans des fauteuils
roulants face à la route
1 Domaine d’application

La présente partie de l’ISO 10865 s’applique aux espaces pour passagers en fauteuil roulant conçus

pour les passagers dont la masse corporelle dépasse 22 kg et qui restent assis dans leur fauteuil roulant

lors du trajet face à la route dans des véhicules de transport accessibles conçus pour transporter des

passagers debout et assis sur des itinéraires fixes. Elle présuppose que les accélérations maximales

imposées au véhicule lors des manœuvres d’urgence, ne dépassera pas 1g dans quelque direction que

ce soit et dépassera rarement 3g en cas de collision frontale. Pour les besoins de la présente partie de

l’ISO 10865, le terme fauteuil roulant inclut les fauteuils roulants manuels et motorisés, ainsi que les

scooters à trois et quatre roues.

La présente partie de l’ISO 10865 spécifie les exigences de performance et les méthodes d’essai associées,

exigences de conception, exigences applicables aux instructions du fabricant et avertissements à

l’attention des installateurs, utilisateurs de fauteuils roulants et chauffeurs, ainsi que les exigences

d’étiquetage des produits et de divulgation des informations d’essai.

Les dispositions de la présente partie de l’ISO 10865 s’appliquent principalement à un espace complet

pour passagers en fauteuil roulant assis face à la route (EPFR-FR), mais des parties de ces dispositions

sont applicables à des composants et sous-ensembles vendus séparément, en adéquation avec les

fonctions de ceux qu’ils sont censés remplacer.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 3795, Véhicules routiers et tracteurs et matériels agricoles et forestiers — Détermination des

caractéristiques de combustion des matériaux intérieurs
ISO 7176-26, Fauteuils roulants — Partie 26: Vocabulaire

ISO 10542-1, Assistances et aides techniques pour les personnes invalides ou handicapées — Systèmes

d’attache du fauteuil roulant et de retenue de l’occupant — Partie 1: Exigences générales et méthodes

d’essai pour tous les systèmes
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants et ceux donnés dans

l’ISO 7176-26 s’appliquent.
© ISO 2015 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 10865-2:2015(F)
3.1
point de référence de l’accéléromètre
PRA

emplacement de l’accéléromètre par rapport au point de référence du fauteuil roulant

3.2
véhicule de transport accessible pour passagers assis et debout
VTA-AD

véhicule motorisé, conçu et construit pour assurer un service de transport principalement pour des

passagers debout et assis, avec des emplacements réservés aux personnes handicapées qui restent

assises dans leur fauteuil roulant pendant le trajet
3.3
passagers ambulatoires
passagers ne nécessitant pas de fauteuil roulant
3.4
dispositif anthropomorphe d’essai
DAE

équivalent physique du corps humain constitué de segments articulés et conçu pour reproduire la

réponse d’un occupant de taille et de poids spécifiques lors d’un crash test
3.5
espace pour passagers en fauteuil roulant assis face à la route
EPFR-FR

dans un véhicule de transport de grande taille, emplacement limitant le mouvement d’un fauteuil

roulant occupé face à la route et retenant l’occupant du fauteuil roulant grâce à des structures et

dispositifs qui n’exigent pas l’attelage physique de systèmes d’immobilisation du fauteuil roulant ou de

retenue de l’occupant par le chauffeur
3.6
plan de référence frontal du fauteuil roulant

plan vertical passant par le point P et perpendiculaire à l’axe central du fauteuil roulant

Note 1 à l’article: Voir la Figure 1.
3.7
poids total autorisé en charge
PTAC

poids total maximal, déterminé par le constructeur d’un véhicule, en deçà duquel ce dernier peut être

utilisé de façon fiable et sûre pour l’emploi prévu
3.8
point de référence du sol G
point de référence sur l
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
