EN 1570-1:2024

Safety requirements for lifting tables - Part 1: Lifting tables serving up to two fixed landing

1.1   This document specifies the safety requirements for lifting tables with the following characteristics:
-   serving no more than 2 fixed landings but able to pass a fixed landing and,
-   having a vertical travel speed of no more than 0,15 m/s, unless safe by position and,
-   for raising or lowering goods (with or without operator(s) and/or authorized person(s)), or;
-   for raising or lowering operator(s) and/or authorized person(s) with or without goods, to positions where they can carry out work from a fixed or movable lifting table that is guided throughout its vertical travel only (see Annex H).
1.2   This document specifies the appropriate technical measures for eliminating and reducing the risks arising from the significant hazards listed in Annex B.
1.3   This document does not apply to the following equipment:
-   lifting tables with a vertical travel speed exceeding 0,15 m/s, unless safe by position;
-   lifting tables, serving more than 2 fixed landings of a construction, for lifting goods, with a vertical travel speed not exceeding 0,15 m/s (EN 1570-2:2016);
-   lifting tables, serving more than 2 fixed landings of a construction, for lifting operators, with a vertical travel speed not exceeding 0,15 m/s;
-   lifting tables carrying operators and installed in full enclosures with a vertical travel speed not exceeding 0,15 m/s;
-   lifting tables used on ships;
-   lifting tables designed for artists and stage set features during artistic performances (EN 17206:2020);
-   power operated lifting platforms for persons with impaired mobility (EN 81-41:2010);
-   mobile lifting tables for airport ground support equipment (EN 1915-2:2001+A1:2009 and EN 12312-1:2013);
-   mobile elevating work platforms (EN 280-1:2022);
-   static Group B elevating work platforms (EN 280-1:2022);
-   vehicle servicing lifts (EN 1493:2022);
-   mobile lifting tables used for firefighting (EN 1777:2010);
-   mobile lifting tables with a horizontal travelling speed of more than 1,6 m/s;
-   rail dependent storage and retrieval equipment (EN 528:2021+A1:2022);
-   scissor lift pallet trucks (EN ISO 3691-5:2015, including EN ISO 3691-5:2015/AC:2016 and EN ISO 3691-5:2015/A1:2020);
-   lifting tables suspended from a ceiling.
1.4   This document does not consider the additional requirements for:
-   electromagnetic compatibility;
-   operation in severe conditions (e.g. extreme climates, freezer applications, strong magnetic fields);
-   operation subject to special rules (e.g. potentially explosive atmospheres, mines);
-   handling of loads, the nature of which could lead to dangerous situations (e.g. molten metal, acids, radiating materials, particularly brittle loads, loose loads (gravel, tubes));
-   hazards occurring during construction, transportation, and disposal;
-   equipment installed on the load platform or the replacing or maintaining of it;
-   integration into broader systems or other machines, etc.;
-   cable-less controls, i.e. wireless;
-   lifting tables where the hydraulic pressure is derived directly from gas pressure;
-   lifting tables powered by internal combustion engines.

Sicherheitsanforderungen an Hubtische - Teil 1: Hubtische, die bis zu zwei feste Haltestellen anfahren

1.1   Dieses Dokument legt Sicherheitsanforderungen für Hubtische mit den folgenden Eigenschaften fest:
-   Sie fahren nicht mehr als 2 feste Haltestellen an, sind aber in der Lage, eine feste Haltestelle zu passieren;
-   Sie haben eine vertikale Fahrgeschwindigkeit von nicht mehr als 0,15 m/s, es sei denn, der Hubtisch ist sicher durch die Einbauposition und
-   zum Heben oder Senken von Gütern (mit oder ohne Bedienperson(n) und/oder befugte(n) Person(en)), oder
-   zum Heben oder Senken von Bedienpersonen und/oder befugten Personen mit oder ohne Güter in Positionen, in denen sie Arbeiten von einem festen oder ortsveränderlichen Hubtisch aus durchführen können, der dabei nur über seinen senkrechten Hubweg geführt wird (siehe Anhang H).
1.2   Dieses Dokument legt die geeigneten technischen Maßnahmen zur Vermeidung oder Verminderung der Risiken fest, die sich aus den in Anhang B aufgeführten wesentlichen Gefährdungen ergeben.
1.3   Dieses Dokument findet keine Anwendung auf folgende Geräte:
-   Hubtische mit einer vertikalen Fahrgeschwindigkeit von mehr als 0,15 m/s, es sei denn, sie sind sicher durch die Einbauposition;
-   Hubtische zum Heben von Gütern, die mehr als 2 Haltestellen eines Gebäudes anfahren und deren Hubgeschwindigkeit 0,15 m/s (EN 1570 2:2016) nicht überschreitet;
-   Hubtische zum Heben von Bedienpersonen, die mehr als 2 Haltestellen eines Gebäudes anfahren und deren Hubgeschwindigkeit 0,15 m/s nicht überschreitet;
-   Hubtische zum Befördern von Bedienpersonen, eingebaut mit einer vollständigen Einhausung, bei denen die Hubgeschwindigkeit 0,15 m/s nicht überschreitet;
-   Hubtische für die Verwendung auf Schiffen;
-   Hubtische für Künstler und Bühnenausstattung während künstlerischer Darbietungen (EN 17206:2020);
-   kraftbetriebene Hubplattformen für Personen mit eingeschränkter Mobilität (EN 81 41:2010);
-   fahrbare Hubtische als Flughafenbodengeräte (EN 1915-2:2001+A1:2009 und EN 12312 1:2013);
-   fahrbare Hubarbeitsbühnen (EN 280 1:2022);
-   ortsfeste Hubarbeitsbühnen der Gruppe B (EN 280 1:2022);
-   Fahrzeughebebühnen für die Instandhaltung (EN 1493:2022);
-   fahrbare Hubtische zur Feuerbekämpfung (EN 1777:2010);
-   fahrbare Hubtische mit einer horizontalen Fahrgeschwindigkeit von mehr als 1,6 m/s;
-   Regalbediengeräte (EN 528:2021+A1:2022);
-   Flurförderzeuge mit Scherenhubvorrichtung für Paletten (EN ISO 3691 5:2015, inklusive EN ISO 3691 5:2015/AC:2016 und EN ISO 3691 5:2015/A1:2020);

Exigences de sécurité des tables élévatrices - Partie 1 : Tables élévatrices desservant jusqu'à deux paliers définis

1.1   Le présent document spécifie les exigences de sécurité relatives aux tables élévatrices présentant les caractéristiques suivantes :
-   ne desservent pas plus de deux paliers fixes mais sont capables de franchir un palier fixe et,
-   ont une vitesse de translation verticale ne dépassant pas 0,15 m/s, sauf si elles sont sûres de par leur position et,
-   pour monter ou descendre des marchandises (avec ou sans opérateur(s) et/ou une ou plusieurs personnes autorisées), ou ;
-   pour monter ou descendre un ou plusieurs opérateurs et/ou une ou plusieurs personnes autorisées, avec ou sans marchandises, à des positions où ils peuvent effectuer des travaux depuis une table élévatrice fixe ou mobile, guidée uniquement tout au long de sa course verticale (voir Annexe H).
1.2   Le présent document spécifie les mesures techniques appropriées pour réduire et éliminer les risques émanant des phénomènes dangereux significatifs, listés à l’Annexe B.
1.3   Le présent document ne s'applique pas aux équipements suivants :
-   les tables élévatrices dont la vitesse de translation verticale est supérieure à 0,15 m/s, sauf si elles sont sûres de par leur position ;
-   les tables élévatrices desservant plus de deux paliers fixes d’un bâtiment, utilisées pour transporter des marchandises, et dont la vitesse de translation verticale ne dépasse pas 0,15 m/s (EN 1570-2:2016) ;
-   les tables élévatrices desservant plus de 2 paliers fixes d'un bâtiment, utilisées pour transporter des opérateurs, avec une vitesse de translation verticale ne dépassant pas 0,15 m/s ;
-   les tables élévatrices transportant des opérateurs et installées dans des enceintes entièrement fermées, avec une vitesse de translation verticale ne dépassant pas 0,15 m/s ;
-   les tables élévatrices utilisées à bord de navires ;
-   les tables élévatrices prévues pour élever des artistes et des décors pendant les représentations artistiques (EN 17206:2020);
-   les plates-formes élévatrices motorisées à l’usage des personnes à mobilité réduite (EN 81-41:2010);
-   les tables élévatrices mobiles destinées au matériel au sol pour aéronefs (EN 1915-2:2001+A1:2009 et EN 12312-1:2013);
-   les plates-formes de travail élévatrices mobiles (EN 280-1:2022) ;
-   les plates-formes de travail élévatrices fixes de Groupe B (EN 280-1:2022) ;
-   les élévateurs de véhicules (EN 1493:2022) ;
-   les tables élévatrices mobiles utilisées pour lutter contre les incendies (EN 1777:2010) ;
-   les tables élévatrices mobiles dont la vitesse de translation horizontale est supérieure à 1,6 m/s ;
-   les transtockeurs (EN 528:2021+A1:2022) ;
-   les transpalettes à ciseaux (EN ISO 3691-5:2015, y compris EN ISO 3691-5:2015/AC:2016 et EN ISO 3691-5:2015/A1:2020) ;
-   les tables élévatrices suspendues au plafond.
1.4   Le présent document ne tient pas compte des exigences supplémentaires concernant :
-   la compatibilité électromagnétique ;
-   l’utilisation dans des conditions sévères (par exemple, climats extrêmes, applications dans les chambres froides, champs magnétiques élevés) ;
-   l'utilisation soumise à des règles particulières (par exemple, atmosphères explosibles, mines) ;
-   la manutention de charges dont la nature pourrait engendrer des situations dangereuses (par exemple, métal fondu, acides, matériaux rayonnants, charges particulièrement fragiles, charges en vrac (gravier, tubes)) ;
-   les phénomènes dangereux engendrés lors d'opérations de construction, de transport, et de mise au rebut ;
-   les équipements montés sur la plate-forme de chargement, la remplaçant, ou la maintenant ;
-   l'intégration dans des systèmes plus grands ou d'autres machines, etc. ;
-   les radiocommandes, c’est-à-dire sans fil ;
-   les tables élévatrices dont la pression hydraulique est directement dérivée de la pression d'un gaz ;
-   les tables élévatrices alimentées par des moteurs à combustion interne.

Varnostne zahteve za dvižne mize - 1. del: Dvižne mize za dvigovanje do dveh nivojev

General Information

• Status: Published
• Publication Date: 09-Apr-2024
• ICS: 53.020.99 - Other lifting equipment
• Technical Committee: CEN/TC 98 - Lifting platforms
• Drafting Committee: CEN/TC 98/WG 2 - Lifting tables
• Current Stage: 6060 - Definitive text made available (DAV) - Publishing
• Start Date: 10-Apr-2024
• Due Date: 24-Jan-2022
• Completion Date: 10-Apr-2024
• Directive: 2006/42/EC - Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast)
• Mandate: M/396 - Mandate to CEN and Cenelec for standardisation in the field of machinery
• Ref Project: SIST EN 1570-1:2024 - Safety requirements for lifting tables - Part 1: Lifting tables serving up to two fixed landings

Relations

• Replaces: EN 1570-1:2011+A1:2014 - Safety requirements for lifting tables - Part 1: Lifting tables serving up to two fixed landings
• Effective Date: 19-Jan-2023

Standards Content (Sample)

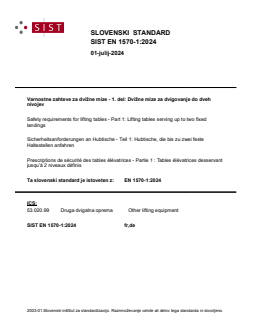

SLOVENSKI STANDARD
01-julij-2024
Varnostne zahteve za dvižne mize - 1. del: Dvižne mize za dvigovanje do dveh
nivojev
Safety requirements for lifting tables - Part 1: Lifting tables serving up to two fixed
landings
Sicherheitsanforderungen an Hubtische - Teil 1: Hubtische, die bis zu zwei feste
Haltestellen anfahren
Prescriptions de sécurité des tables élévatrices - Partie 1 : Tables élévatrices desservant
jusqu’à 2 niveaux définis
Ta slovenski standard je istoveten z: EN 1570-1:2024
ICS:
53.020.99 Druga dvigalna oprema Other lifting equipment
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

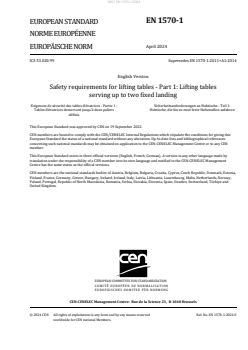

EN 1570-1
EUROPEAN STANDARD
NORME EUROPÉENNE
April 2024
EUROPÄISCHE NORM
ICS 53.020.99 Supersedes EN 1570-1:2011+A1:2014
English Version
Safety requirements for lifting tables - Part 1: Lifting tables
serving up to two fixed landing
Exigences de sécurité des tables élévatrices - Partie 1 : Sicherheitsanforderungen an Hubtische - Teil 1:
Tables élévatrices desservant jusqu'à deux paliers Hubtische, die bis zu zwei feste Haltestellen anfahren
définis
This European Standard was approved by CEN on 19 September 2022.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2024 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 1570-1:2024 E
worldwide for CEN national Members.

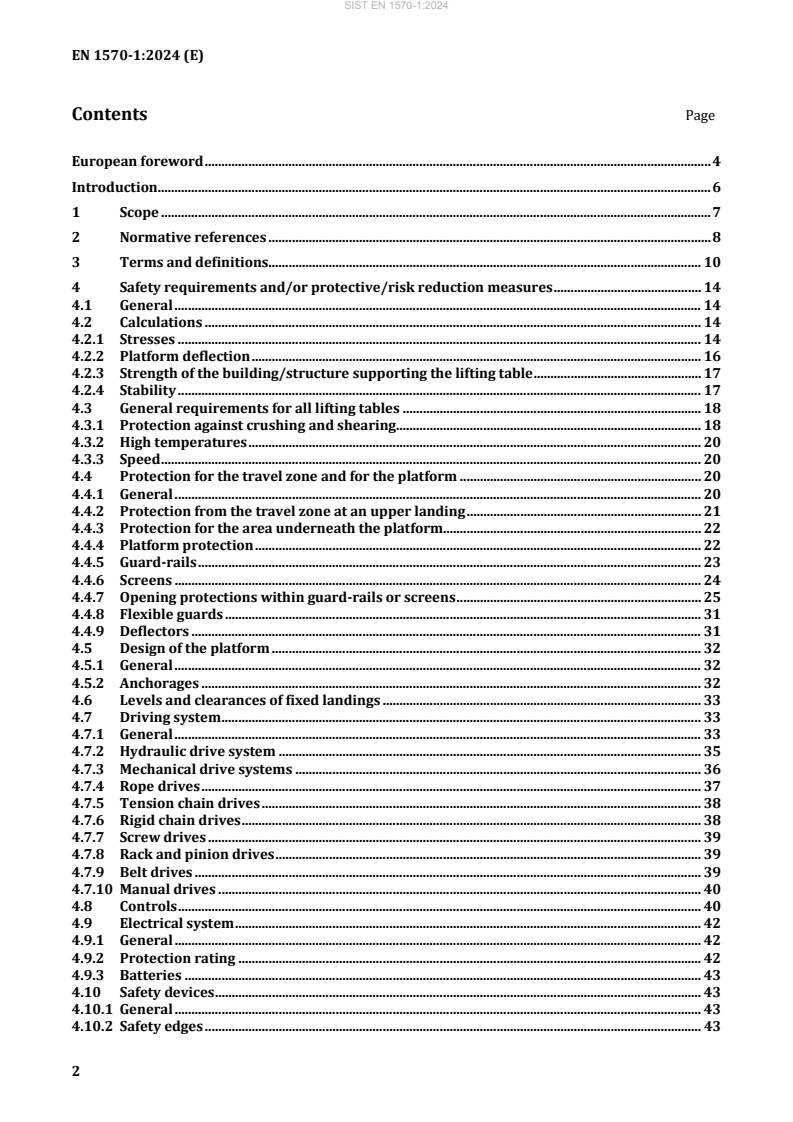

Contents Page
European foreword . 4
Introduction. 6
1 Scope . 7
2 Normative references . 8
3 Terms and definitions. 10
4 Safety requirements and/or protective/risk reduction measures . 14
4.1 General . 14
4.2 Calculations . 14
4.2.1 Stresses . 14
4.2.2 Platform deflection . 16
4.2.3 Strength of the building/structure supporting the lifting table . 17
4.2.4 Stability . 17
4.3 General requirements for all lifting tables . 18
4.3.1 Protection against crushing and shearing. 18
4.3.2 High temperatures . 20
4.3.3 Speed . 20
4.4 Protection for the travel zone and for the platform . 20
4.4.1 General . 20
4.4.2 Protection from the travel zone at an upper landing . 21
4.4.3 Protection for the area underneath the platform. 22
4.4.4 Platform protection . 22
4.4.5 Guard-rails . 23
4.4.6 Screens . 24
4.4.7 Opening protections within guard-rails or screens . 25
4.4.8 Flexible guards . 31
4.4.9 Deflectors . 31
4.5 Design of the platform . 32
4.5.1 General . 32
4.5.2 Anchorages . 32
4.6 Levels and clearances of fixed landings . 33
4.7 Driving system . 33
4.7.1 General . 33
4.7.2 Hydraulic drive system . 35
4.7.3 Mechanical drive systems . 36
4.7.4 Rope drives . 37
4.7.5 Tension chain drives . 38
4.7.6 Rigid chain drives . 38
4.7.7 Screw drives . 39
4.7.8 Rack and pinion drives . 39
4.7.9 Belt drives . 39
4.7.10 Manual drives . 40
4.8 Controls . 40
4.9 Electrical system . 42
4.9.1 General . 42
4.9.2 Protection rating . 42
4.9.3 Batteries . 43
4.10 Safety devices . 43
4.10.1 General . 43
4.10.2 Safety edges . 43
4.10.3 Maintenance support . 44
4.11 Additional requirements for mobile lifting tables . 44
4.12 Additional requirements for lifting tables in AGVs and in skillet-lines . 48
5 Verification of the safety requirements and/or measures. 50
5.1 General . 50
5.2 Design check . 51
5.3 Manufacturing check . 51
5.4 Visual inspection . 51
5.5 Practical test . 52
5.6 Electrical tests . 52
6 Instructions for the user . 52
6.1 General . 52
6.2 Marking . 52
6.3 Instructions for use . 54
6.4 Instructions for installation . 55
6.5 Instructions for maintenance and inspection . 56
Annex A (normative) Test procedures . 58
Annex B (informative) List of significant hazards . 60
Annex C (normative) Manual force measurements methods . 64
C.1 Driving lifting tables . 64
C.2 Maximum allowable forces for raising and lowering manual lifting tables. 64
Annex D (normative) Dimensions of steps and ladders . 65
Annex E (informative) Sign pictograms . 67
Annex F (informative) Controls and corresponding pictograms . 69
F.1 General . 69
F.2 Requirements according to 4.8.3 . 69
An
...
