EN 15502-2-1:2022+A1:2023

Gas-fired central heating boilers - Part 2-1: Specific standard for type C appliances and type B2, B3 and B5 appliances of a nominal heat input not exceeding 1 000 kW

This document specifies the requirements and test methods, as well as the classification and marking of gas-fired central heating boilers that are fitted with atmospheric burners, fan assisted atmospheric burners or fully premixed burners, and are hereafter referred to as "boilers".
This document is intended to be used in conjunction with EN 15502-1:2021.
This document covers gas-fired central heating boilers from the types C1 up to C(11) and the types B2, B3 and B5:
NOTE 1   For further background information on appliance types see EN 1749:2020.
a)   that have a nominal heat input (on the basis of net calorific value) not exceeding 1 000 kW;
b)   that use one or more combustible gases of the three gas families at the pressures stated in EN 437:2021;
c)   where the temperature of the heat transfer fluid does not exceed 105 °C during normal operation;
d)   where the maximum operating pressure in the water circuit does not exceed 6 bar;
e)   which can give rise to condensation under certain circumstances;
f)   which are declared in the instructions for installation to be either a "condensing" boiler or a "low temperature boiler" or a "standard boiler"; if no declaration is given the boiler is to be considered a "standard boiler";
g)   which are intended to be installed inside a building or in a partially protected place;
h)   which are intended to produce also hot water either by the instantaneous or storage principle as a single unit;
i)   which are designed for either sealed water systems or for open water systems;
j)   which are either modular boilers, or non-modular boilers.
k)   which are from the types C(10) that are equipped with a gas-air ratio control and that have a ∆pmax, saf(min) of 25 Pa, and C(11) that have condensing boiler modules that are equipped with a gas-air ratio control and that have a ∆pmax, saf(min) of 25 Pa.
NOTE 2   This document provides requirements for boilers with known constructions. For boilers with any alternative constructions, which might not fully be covered by this standard, the risk associated with this alternative construction needs to be assessed.
An example of an assessment methodology, based upon risk assessment, is given in Clause 11.
This document does not cover all the requirements for:
aa)   appliances above 1 000 kW;
ab)   appliances that are intended to be connected to gas grids where the quality of the distributed gas is likely to vary to a large extent over the lifetime of the appliance (see Annex AB of EN 15502-1:2021);
ac)   appliances using flue dampers;
ad)   appliances of the types B21, B31, B51, C21, C41, C51, C61, C71, C81, C(12) and C(13);
ae)   C7 appliances that have a nominal heat input (on the basis of net calorific value) exceeding 70 kW;
af)   appliances incorporating flexible plastic flue liners;
ag)   C(10) boilers:
1)   without a gas-air ratio control, or
2)   which are non-condensing appliances, or
3)   which have a maximum safety pressure difference at minimum heat input not equal to 25 Pa (∆pmax, saf(min));
ah)   C(11) boilers that have boiler modules:
1)   without a gas-air ratio control, or
2)   which are non-condensing appliances, or
3)   which have a maximum safety pressure difference at minimum heat input not equal to 25 Pa (∆pmax, saf(min));
ai)   appliances intended to be connected to a flue having mechanical extraction;
aj)   surface temperatures of external parts particular to children and elderly people;
ak)   appliances that are intended to burn natural gases of the second family where hydrogen is added to the natural gas;
al)   appliances equipped with an adaptive combustion control function (ACCF);
am)   boilers intended to be installed in areas accessible to elderly people and children.

Heizkessel für gasförmige Brennstoffe - Teil 2-1: Heizkessel der Bauart C und Heizkessel der Bauarten B2, B3 und B5 mit einer Nennwärmebelastung nicht größer als 1 000 kW

Dieses Dokument legt Anforderungen und Prüfmethoden sowie die Klassifizierung und Kennzeichnung von gasbefeuerten Heizkesseln fest, die mit atmosphärischen Brennern mit oder ohne Gebläse oder mit Vormischbrenner ausgerüstet sind und nachfolgend kurz "Kessel" genannt werden.
Dieses Dokument ist in Verbindung mit EN 15502-1:2021 zu verwenden.
Dieses Dokument schließt gasbefeuerte Zentralheizungskessel der Bauarten C1 bis C11 und die Bauarten B2, B3 und B5 ein:
ANMERKUNG 1   Zu weiteren Hintergrundinformationen zu Gerätearten siehe EN 1749:2020.
a)   die eine Nennwärmebelastung (bezogen auf den Heizwert) von nicht mehr als 1 000 kW haben;
b)   die mit einem oder mehreren brennbaren Gasen der drei Gasfamilien mit den in EN 437:2021 genannten Drücken betrieben werden;
c)   bei denen die Temperatur der Wärme leitenden Flüssigkeit unter normalen Betriebsbedingungen 105 °C nicht überschreitet;
d)   deren maximaler wasserseitiger Betriebsdruck 6 bar nicht überschreitet;
e)   bei denen sich unter bestimmten Bedingungen Kondenswasser bilden kann;
f)   die in der Installationsanleitung entweder als „Brennwertgeräte“, als „Niedertemperaturkessel“ oder als „Standardkessel“ bezeichnet werden. Wenn keine Angabe gemacht wird, wird der Kessel als „Standardkessel“ betrachtet;
g)   die dafür vorgesehen sind, im Gebäude oder an einer teilweise geschützten Stelle aufgestellt zu werden;
h)   die dafür vorgesehen sind, nach dem Durchlaufprinzip oder nach dem Speicherprinzip auch Warmwasser als eine Einheit herzustellen;
i)   die entweder für geschlossene oder offene Wassersysteme ausgelegt sind;
j)   die entweder modulare oder nicht modulare Kessel sind.
k)   die von der Art C(10) sind, die mit einem Regel- und Steuergerät für das Gas-Luft-Druckverhältnis ausgestattet sind und ein ∆pmax, saf(min) von 25 Pa haben, sowie C(11) mit Brennwertkesselmodulen, ausgestattet mit einem Regel- und Steuergerät für das Gas-Luft-Druckverhältnis und mit einem ∆pmax, saf(min) von 25 Pa.
ANMERKUNG 2   Dieses Dokument gibt Anforderungen an Kessel mit bekannter Bauweise an. Für Kessel mit alternativer Bauweise, die eventuell nicht vollständig durch diese Norm abgedeckt werden, muss das Risiko, das mit dieser alternativen Bauweise verbunden ist, bewertet werden.
Ein Beispiel für ein Bewertungsverfahren, das auf einer Risikoanalyse beruht, wird in Abschnitt 11 beschrieben.
Dieses Dokument behandelt nicht alle Anforderungen an:
aa)   Geräte über 1 000 kW;
ab)   Geräte, die dafür ausgelegt sind, an ein Gasnetz angeschlossen zu werden, in dem die Qualität des verteilten Gases über die Lebensdauer des Gerätes wahrscheinlich stark schwankt (siehe Anhang AB von EN 15502-1:2021);
ac)   Geräte, die Abgasklappen nutzen;
ad)   Geräte der Arten B21, B31, B51, C21, C41, C51, C61, C71, C81, C(12) und C(13);
ae)   C7-Geräte, die eine Nennwärmebelastung (auf Basis des Heizwertes) von 70 kW überschreiten;
af)   Geräte, die flexible Kunststoffabzüge beinhalten;
ag)   C(10)-Kessel:...

Chaudières de chauffage central utilisant les combustibles gazeux - Partie 2-1 : Norme spécifique pour les appareils de type C et les appareils de types B2, B3 et B5 dont le débit calorifique nominal est inférieur ou égal à 1 000 kW

Le présent document spécifie les exigences et les méthodes d'essai, ainsi que la classification et le marquage des chaudières de chauffage central utilisant les combustibles gazeux et étant équipées de brûleurs atmosphériques, de brûleurs atmosphériques avec ventilateur ou de brûleurs à pré-mélange total, ci-après dénommées « chaudières ».
Le présent document est à utiliser conjointement avec l'EN 15502-1:2021.
Le présent document s'applique à certaines chaudières de types C1 à C(11), et des types B2, B3 et B5 :
NOTE 1   Pour plus d'informations sur les types d'appareils, voir l'EN 1749:2020.
a)   de débit calorifique nominal (sur la base du pouvoir calorifique inférieur) inférieur à 1 000 kW ;
b)   utilisant un ou plusieurs combustibles gazeux appartenant aux trois familles de gaz et aux pressions indiquées dans l'EN 437:2021 ;
c)   dont la température du fluide caloporteur ne dépasse pas 105 °C en fonctionnement normal ;
d)   dont la pression maximale de fonctionnement dans le circuit d'eau ne dépasse pas 6 bar ;
e)   pouvant condenser dans certaines circonstances ;
f)   déclarées dans la notice d'installation comme étant « chaudière à condensation » ou « chaudière à basse température » ou « chaudière standard » par le fabricant ; en l'absence d'information la chaudière est considérée comme « chaudière standard » ;
g)   destinées à être installées dans un bâtiment ou à un emplacement partiellement protégé ;
h)   destinées à produire aussi instantanément de l'eau chaude ou capables de la stocker, sous forme de monobloc ;
i)   conçues pour un système avec circuit d'eau fermé ou ouvert ;
j)   modulaires ou non ;
k)   de type C(10) équipées d'un dispositif de contrôle du rapport air/gaz de ∆pmax, saf(min) de 25 Pa, et de type C(11) constituées de modules de chaudière à condensation équipées d'un dispositif de contrôle du ratio air/gaz de ∆pmax, saf(min) de 25 Pa.
NOTE 2   Le présent document fournit les exigences relatives aux chaudières dont la construction est connue. Pour les chaudières de construction différentes, susceptibles de ne pas être couvertes par la présente norme, le risque associé à cette construction différente doit être évalué.
L'Article 11 donne un exemple de méthodologie d'évaluation basée sur l'évaluation des risques.
Le présent document ne couvre pas toutes les exigences relatives :
aa)   aux appareils d'une puissance supérieure à 1 000 kW ;
ab)   aux appareils destinés à être raccordés au réseau de gaz lorsque la qualité du gaz distribué peut varier de façon importante pendant la durée de vie de l'appareil (voir l'Annexe AB de l'EN 15502 1:2021) ;
ac)   aux appareils munis de registres ;
ad)   aux appareils des types B21, B31, B51, C21, C41, C51, C61, C71, C81, C(12) et C(13) ;
ae)   aux appareils de type C7 de débit calorifique nominal (basé sur le pouvoir calorifique inférieur) supérieur à 70 kW ;
af)   aux appareils utilisant un conduit flexible en plastique pour l'évacuation des produits de combustion ;
ag)   aux chaudières de type C(10) :
1)   non équipées de dispositif de régulation du rapport air/gaz ; ou
2)   qui ne sont pas des chaudières à condensation ; ou
3)   qui ont une différence de pression maximale de sécurité au débit calorifique minimal inférieure à 25 Pa (∆pmax, saf(min)) ;
ah)   aux chaudières de type C(11), avec des modules de chaudière :
1)   non équipées de dispositif de régulation du rapport air/gaz ; ou
2)   qui ne sont pas des chaudières à condensation ; ou
3)   qui ont une différence de pression maximale de sécurité au débit calorifique minimal inférieure à 25 Pa (∆pmax, saf(min)) ;
ai)   aux appareils destinés à être raccordés à un conduit d'évacuation des produits de combustion muni d'un dispositif d'extraction ;
aj)   aux températures de surface des surfaces extérieures, en particulier pour les enfants et les personnes âgées ;
...

Plinski kotli za centralno ogrevanje - 2-1. del: Poseben standard za tip kotlov C in tipe kotlov B2, B3 in B5 z nazivno močjo do vključno 1000 kW

General Information

• Status: Published
• Publication Date: 12-Dec-2023
• ICS: 27.060.30 - Boilers and heat exchangers
• ICS: 91.140.10 - Central heating systems
• Technical Committee: CEN/TC 109 - Central heating boilers using gaseous fuels
• Drafting Committee: CEN/TC 109/WG 1 - Domestic central heating boilers using gaseous fuels
• Current Stage: 6060 - Definitive text made available (DAV) - Publishing
• Start Date: 13-Dec-2023
• Completion Date: 13-Dec-2023
• Directive: 2016/426 - REGULATION (EU) 2016/426 OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 9 March 2016 on appliances burning gaseous fuels and repealing Directive 2009/142/EC
• Directive: 811/2013 - Commission Delegated Regulation (EU) No 811/2013 of 18 February 2013 supplementing Directive 2010/30/EU of the European Parliament and of the Council with regard to the energy labelling of space heaters, combination heaters, packages of space heater, temperature control and solar device and packages of combination heater, temperature control and solar device
• Directive: 813/2013 - Commission Regulation (EU) No 813/2013 of 2 August 2013 implementing Directive 2009/125/EC of the European Parliament and of the Council with regard to ecodesign requirements for space heaters and combination heaters
• Directive: 92/42/EEC - Efficiency requirements for new hot-water boilers fired with liquid or gaseous fuels
• Mandate: M/066 - Standardization mandate to CEN concerning Efficiency requirements for boilers
• Mandate: M/535 - [C(2016)2626) Standardisation request to the European standardisation organisations to draft harmonised European standards pursuant to Article 10(1) of Regulation (EU) No 1025/2012 of the European Parliament and of the Council in support of implementation of Commission Regulation (EU) No 813/2013 of 2 August 2013 implementing Directive 2009/125/EC of the European Parliament and of the Council with regard to eco-design requirements for space heaters and combination heaters and Commission Delegated Regulation (EU) No 811/2013 of 18 February 2013 supplementing Directive 2010/30/EU of the European Parliament and of the Council with regard to the energy labelling of space heaters, combination heaters, packages of space heaters, temperature control and solar device and packages of combination heater, temperature control and solar device
• Mandate: M/595 - [C(2023)4789] - Commission Implementing Decision of 20.7.2023 on a standardisation reques as regards gas appliances and fittings in support of Regulation (EU) 2016/426 of the European Parliament and of the Council
• Ref Project: SIST EN 15502-2-1:2022+A1:2024 - Gas-fired central heating boilers - Part 2-1: Specific standard for type C appliances and type B2, B3 and B5 appliances of a nominal heat input not exceeding 1 000 kW

Relations

• Merged From: EN 15502-2-1:2022 - Gas-fired central heating boilers - Part 2-1: Specific standard for type C appliances and type B2, B3 and B5 appliances of a nominal heat input not exceeding 1 000 kW
• Effective Date: 18-Oct-2023

Standards Content (Sample)

SLOVENSKI STANDARD
01-december-2024
Nadomešča:
SIST EN 15502-2-1:2022
Plinski kotli za centralno ogrevanje - 2-1. del: Poseben standard za tip kotlov C in
tipe kotlov B2, B3 in B5 z nazivno močjo do vključno 1000 kW
Gas-fired central heating boilers - Part 2-1: Specific standard for type C appliances and
type B2, B3 and B5 appliances of a nominal heat input not exceeding 1 000 kW
Heizkessel für gasförmige Brennstoffe - Teil 2-1: Heizkessel der Bauart C und
Heizkessel der Bauarten B2, B3 und B5 mit einer Nennwärmebelastung nicht größer als
1 000 kW
Chaudières de chauffage central utilisant les combustibles gazeux - Partie 2-1 : Norme
spécifique pour les appareils de type C et les appareils de types B2, B3 et B5 dont le
débit calorifique nominal est inférieur ou égal à 1 000 kW
Ta slovenski standard je istoveten z: EN 15502-2-1:2022+A1:2023
ICS:
27.060.30 Grelniki vode in prenosniki Boilers and heat exchangers
toplote
91.140.10 Sistemi centralnega Central heating systems
ogrevanja
97.100.20 Plinski grelniki Gas heaters
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

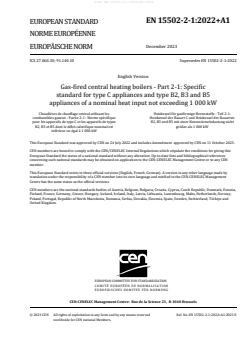

EN 15502-2-1:2022+A1
EUROPEAN STANDARD
NORME EUROPÉENNE
December 2023
EUROPÄISCHE NORM
ICS 27.060.30; 91.140.10 Supersedes EN 15502-2-1:2022
English Version
Gas-fired central heating boilers - Part 2-1: Specific
standard for type C appliances and type B2, B3 and B5
appliances of a nominal heat input not exceeding 1 000 kW
Chaudières de chauffage central utilisant les Heizkessel für gasförmige Brennstoffe - Teil 2-1:
combustibles gazeux - Partie 2-1 : Norme spécifique Heizkessel der Bauart C und Heizkessel der Bauarten
pour les appareils de type C et les appareils de types B2, B3 und B5 mit einer Nennwärmebelastung nicht
B2, B3 et B5 dont le débit calorifique nominal est größer als 1 000 kW
inférieur ou égal à 1 000 kW
This European Standard was approved by CEN on 24 July 2022 and includes Amendment approved by CEN on 11 October 2023.

CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.

CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION

EUROPÄISCHES KOMITEE FÜR NORMUNG

CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2023 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 15502-2-1:2022+A1:2023 E
worldwide for CEN national Members.

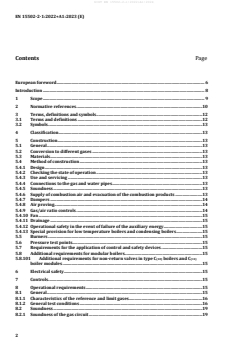

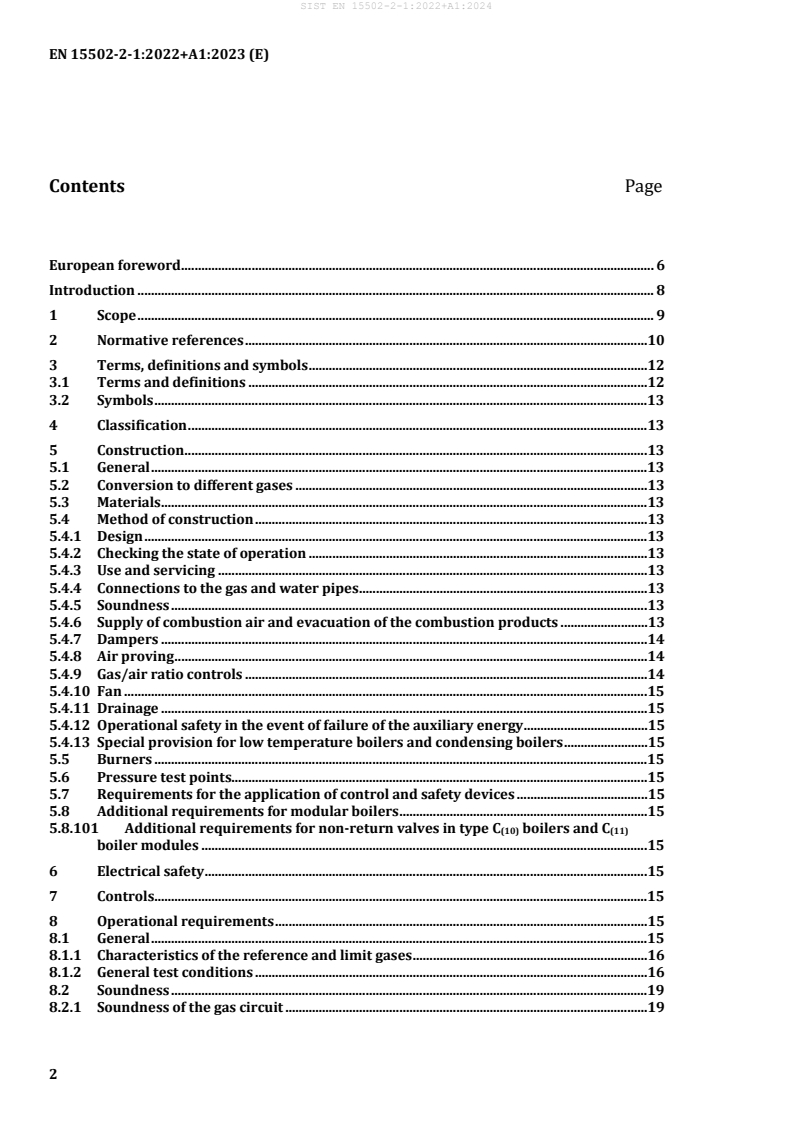

Contents Page
European foreword . 6
Introduction . 8
1 Scope . 9
2 Normative references .10
3 Terms, definitions and symbols .12
3.1 Terms and definitions .12
3.2 Symbols .13
4 Classification .13
5 Construction .13
5.1 General .13
5.2 Conversion to different gases .13
5.3 Materials .13
5.4 Method of construction .13
5.4.1 Design .13
5.4.2 Checking the state of operation .13
5.4.3 Use and servicing .13
5.4.4 Connections to the gas and water pipes .13
5.4.5 Soundness .13
5.4.6 Supply of combustion air and evacuation of the combustion products .13
5.4.7 Dampers .14
5.4.8 Air proving .14
5.4.9 Gas/air ratio controls .14
5.4.10 Fan .15
5.4.11 Drainage .15
5.4.12 Operational safety in the event of failure of the auxiliary energy .15
5.4.13 Special provision for low temperature boilers and condensing boilers .15
5.5 Burners .15
5.6 Pressure test points.15
5.7 Requirements for the application of control and safety devices .15
5.8 Additional requirements for modular boilers .15
5.8.101 Additional requirements for non-return valves in type C boilers and C
(10) (11)
boiler modules .15
6 Electrical safety .15
7 Controls .15
8 Operational requirements .15
8.1 General .15
8.1.1 Characteristics of the reference and limit gases .16
8.1.2 General test conditions .16
8.2 Soundness .19
8.2.1 Soundness of the gas circuit .19
8.2.2 Soundness of the combustion circuit . 19
8.2.3 Soundness of the water circuit . 23
8.2.4 Soundness of the domestic water circuit . 23
8.3 Hydraulic resistance . 23
8.4 Heat inputs and heat outputs . 23
8.4.101 Additional operational requirements for type C and C boiler modules . 24
(10) (11)
8.5 Limiting temperatures . 24
8.5.1 General . 24
8.5.2 Limiting temperatures of the adjusting, control and safety devices . 24
8.5.3 Limiting temperatures of the side walls, the front and the top . 25
8.5.4 Limiting temperature of the test panels and the floor . 25
8.5.101 External temperature of the ducts where the ducts are in contact with and or
passing through a wall . 25
8.6 Ignition, cross lighting, flame stability . 25
8.6.1 General . 25
8.6.2 Limit conditions . 25
8.6.3 Special flue conditions . 26
8.6.4 Reduction of the gas rate of the ignition burner . 28
8.6.101 Resistance to draught for type B boilers . 29
8.7 Reduction of the gas pressure . 29
8.8 Defective closure of the gas valve immediately upstream of the main burner . 29
8.9 Pre-purge . 29
8.9.101 General . 29
8.9.102 Tests and test conditions for pre-purging . 31
8.9.103 Requirements for verification of the protected nature of a combustion chamber
8.9.104 Test conditions for verification of the protected nature of a combustion
chamber . 31
8.9.105 Requirements for verification of normal ignition in a combustible air/gas
mixture for type C boilers incorporating a fan . 31
8.9.106 Test conditions for verification of normal ignition in a combustible air/gas
mixture for type C boilers incorporating a fan . 32
8.10 Functioning of a permanent ignition burner when the fan stops during the standby
time . 32
8.11 Adjustment, control and safety devices . 32
8.11.1 General . 32
8.11.2 Boilers intended to be installed in a partially protected place . 32
8.11.3 Combination boilers . 32
8.11.4 Control devices . 32
8.11.5 Ignition devices .
...
