IEC 60896-11:2002

Stationary lead-acid batteries - Part 11: Vented types - General requirements and methods of tests

This part of IEC 60896 is applicable to lead-acid cells and batteries which are designed for service in fixed locations (i.e. not habitually to be moved from place to place) and which are permanently connected to the load and to the d.c. power supply. Batteries operating in such applications are called "stationary batteries". Any type or construction of lead-acid battery may be used for stationary battery applications. This part 11 of the standard is applicable to vented types only. This first edition of IEC 60896-11 cancels and replaces IEC 60896-1 (first edition) published in 1987 and its amendments 1 (1988) and 2 (1990), and constitutes a technical revision.

Batteries stationnaires au plomb - Partie 11: Batteries au plomb du type ouvert - Prescriptions générales et méthodes d'essai

La présente partie de la CEI 60896 est applicable aux éléments et batteries au plomb destinés à être exploités dans des installations à poste fixe (c'est-à-dire qui ne sont pas en règle générale prévus pour être déplacés) et connectés en permanence à une charge et à une source de courant continu. Les batteries opérant dans ces conditions sont dénommées «batteries stationnaires». Tous les types et toutes les constructions d'éléments ou de batteries au plomb peuvent être utilisés pour des applications de batteries stationnaires. La présente Partie 11 de la CEI 60896 n'est applicable qu'aux éléments et batteries au plomb du type ouvert. Cette première édition de la CEI 60896-11 annule et remplace la CEI 60896-1 (première édition) parue en 1987 et ses amendements 1 (1988) et 2 (1990), dont elle constitue une révision technique.

General Information

• Status: Published
• Publication Date: 03-Dec-2002
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 29.220.20 - Acid secondary cells and batteries
• Technical Committee: TC 21 - Secondary cells and batteries
• Current Stage: PPUB - Publication issued
• Start Date: 31-Dec-2002
• Completion Date: 04-Dec-2002

Standards Content (Sample)

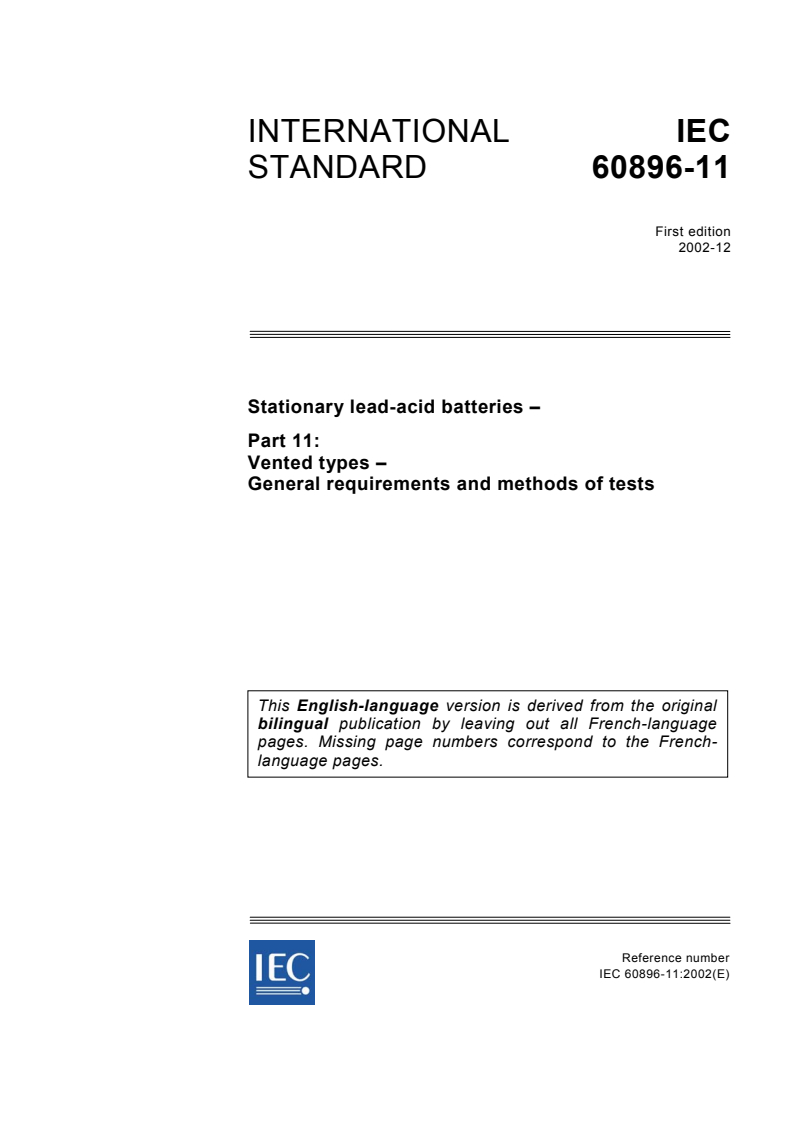

INTERNATIONAL IEC
STANDARD 60896-11
First edition
2002-12
Stationary lead-acid batteries –
Part 11:
Vented types –
General requirements and methods of tests

This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number
Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the
base publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: [e-mail]
Tel: [phone]
Fax: [phone]

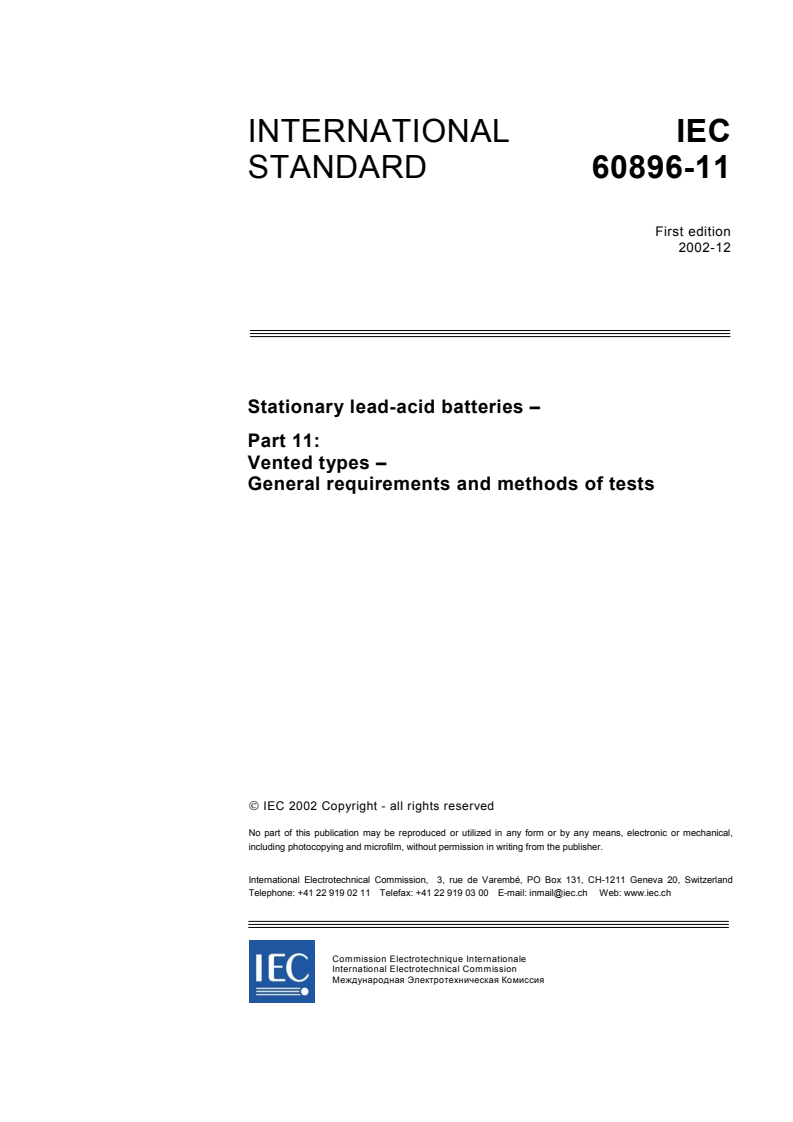

INTERNATIONAL IEC
STANDARD 60896-11
First edition
2002-12
Stationary lead-acid batteries –
Part 11:
Vented types –
General requirements and methods of tests

 IEC 2002 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
PRICE CODE
R
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue

60896-11 © IEC:2002 – 3 –
CONTENTS
FOREWORD . 5
1 Scope and object . 9
2 Normative references. 9
3 Definitions .11
4 Mechanical strength.11
5 Electrolyte levels .11
6 Electrolyte reserve.11
7 Capacity .13
8 Suitability for floating battery operation.13
9 Endurance .15
10 Charge retention.15
11 Short-circuit current and internal resistance.17
12 Accuracy of measuring instruments .17
13 Preparation of cells and batteries for testing .19
14 Capacity test.19
15 Test of suitability for floating battery operation.23
16 Endurance in discharge-charge cycles.25
17 Endurance in overcharge .25
18 Charge retention test .27
19 Short-circuit current and internal resistance determination.27
20 Test sequence .31
21 Cell and battery markings .31
22 Information to be included on the cell or monobloc package .33
23 Recommended information for the battery room.33
24 Marking of polarity .33
Annex A (informative) Recommended tests .35
Figure 1 – Discharge characteristic U = f(I) .29
Figure 2 – Typical test circuit .31
Table 1 – Test sequence recommended for type tests.31
Table A.1 – Recommended use of tests for stationary battery applications.37
Table A.2 – Recommended use of tests appropriate to types of stationary cells
and batteries .39

60896-11 © IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
STATIONARY LEAD-ACID BATTERIES –
Part 11: Vented types –
General requirements and methods of tests
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60896-11 has been prepared by IEC technical committee 21:
Secondary cells and batteries.
This first edition of IEC 60896-11 cancels and replaces IEC 60896-1 (first edition) published
in 1987 and its amendments 1 (1988) and 2 (1990), and constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
21/572/FDIS 21/579/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A is for information only.

60896-11 © IEC:2002 – 7 –
This standard constitutes part 11 of the IEC 60896 series, published under the general title
Stationary lead acid batteries. At the time of the publication of this part, the following parts
had already been published or were in the process of being published:
• Part 11: Vented types – General requirements and methods of tests (this part)
• Part 21: Valve regulated types – Functional characteristics and methods of test .
The committee has decided that this publication remains valid until 2008. At this date, in
accordance with the committee’s decision, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
———————
To be published. This standard will replace IEC 60896-2:1995, Stationary lead-acid batteries – General
requirements and methods of test – Part 2: Valve regulated types.

60896-11 © IEC:2002 – 9 –
STATIONARY LEAD-ACID BATTERIES –
Part 11: Vented types –
General requirements and methods of tests
1 Scope and object
This part of IEC 60896 is applicable to lead-acid cells and batteries which are designed for
service in fixed locations (i.e. not habitually to be moved from place to place) and which are
permanently connected to the load and to the d.c. power supply. Batteries operating in such
applications are called “stationary batteries”.
Any type or construction of lead-acid battery may be used for stationary battery applications.
This part 11 of the standard is applicable to vented types only.
The object of this standard is to specify general requirements and the main characteristics,
together with corresponding test methods associated with all types and construction modes of
lead-acid stationary batteries, excluding valve-regulated types.
Recommendations on the use of tests for stationary battery application are given in Table A.1.
Recommendations relating the type of cell or monobloc to the use of tests are given in
Table A.2.
Statements and claims of basic performance data by the manufacturer shall correspond
to those tests.
The tests may also be used for type qualification.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050(151), International Electrotechnical Vocabulary (IEV) – Part 151: Electrical and
magnetic devices
IEC 60051 (all parts), Direct acting indicating analogue electrical measuring instruments
and their accessories
IEC 60359, Electrical and electronic measurement equipment – Expression of performance
IEC 60417 (all parts), Graphical symbols for use on equipment
IEC 60485, Digital electronic d.c. voltmeters and d.c. electronic analogue-to-digital converters

60896-11 © IEC:2002 – 11 –
3 Definitions
For the purposes of the present part of IEC 60896, the following definitions apply.
3.1
electrolyte reserve
volume of electrolyte between minimum and maximum level indication
3.2
rated capacity
C
rt
quantity of electricity, declared by the manufacturer, which a cell or battery can deliver under
specified conditions after a full charge. This value is usually expressed in ampere-hours (see
IEV 486-03-22)
3.3
nominal capacity
C
nom
suitable approximate quantity of electricity used to identify the capacity of a cell or battery.
This value is usually expressed in ampere-hours (see IEV 486-03-21)
3.4
endurance
ability of a cell or battery to function and withstand operations under specified conditions for
a minimum period of time or repeated application thereof
4 Mechanical strength
Stationary cells or batteries shall be designed to withstand mechanical stresses during normal
transportation and handling.
Resistance to earthquakes, if required, shall be particularly specified.
5 Electrolyte levels
5.1 Each cell shall be equipped with a device to indicate the minimum and maximum
electrolyte levels.
5.2 For containers made of translucent material, the minimum and maximum levels shall be
indicated on the container wall.
5.3 For containers made of an opaque material, a gauge shall be provided indicating the
position of the electrolyte level in relation to the minimum and maximum levels.
6 Electrolyte reserve
6.1 The electrolyte reserve (see 3.1), together with the battery design and the charging
method used, governs the frequency of inspections for electrolyte level readjustments.
6.2 For batteries in float operation (see 8.1) the minimum e
...

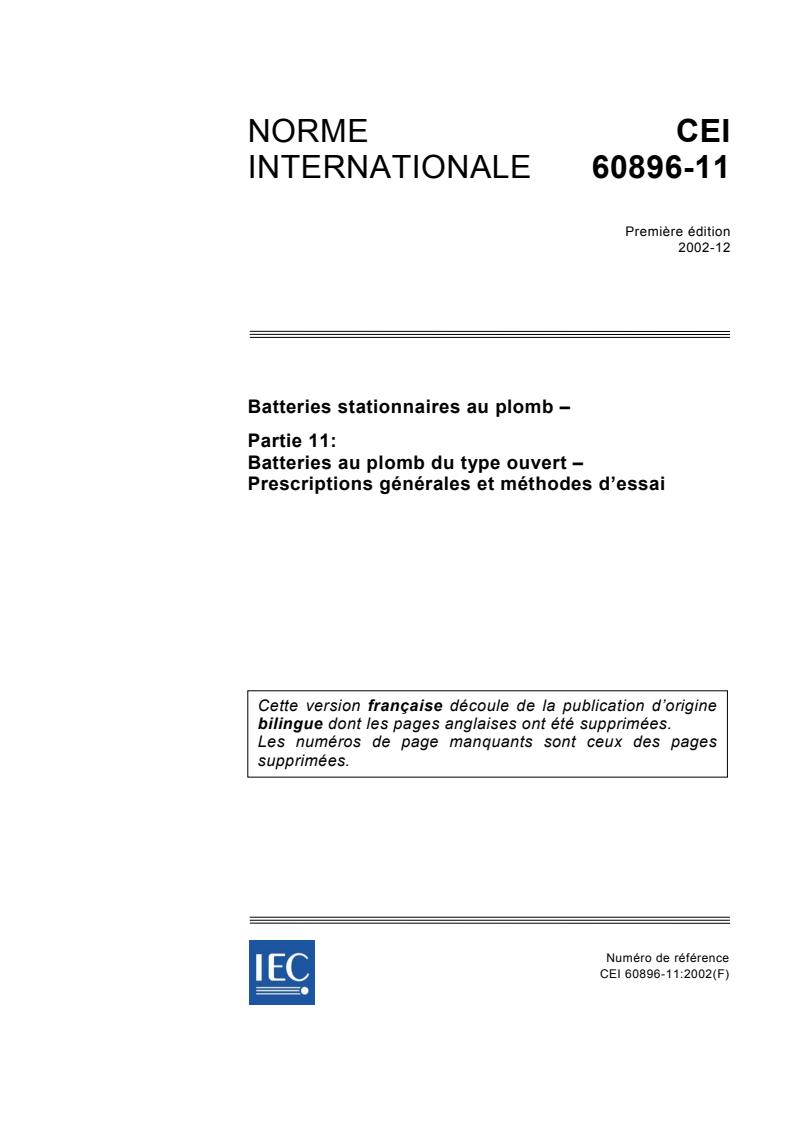

NORME CEI
INTERNATIONALE 60896-11
Première édition
2002-12
Batteries stationnaires au plomb –
Partie 11:
Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d’essai

Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60896-11:2002(F)
Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de
60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI

Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)

• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.

• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.

• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:

Email: [e-mail]
Tél: [phone]
Fax: [phone]

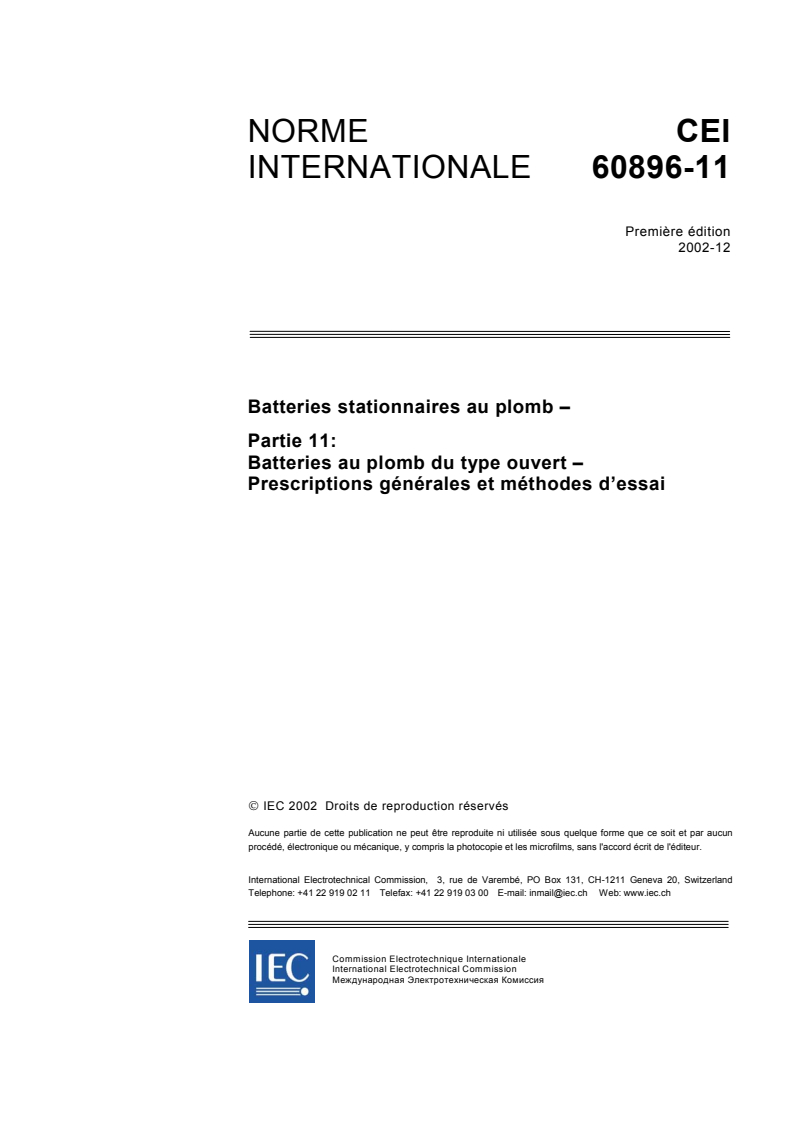

NORME CEI
INTERNATIONALE 60896-11
Première édition
2002-12
Batteries stationnaires au plomb –
Partie 11:
Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d’essai

© IEC 2002 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
R
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60896-11 © CEI:2002
SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d’application et objet . 8
2 Référence normatives. 8
3 Définitions .10
4 Résistance mécanique.10
5 Niveaux d’électrolyte.10
6 Réserve d’électrolyte .10
7 Capacité .12
8 Aptitude au fonctionnement en batterie flottante .12
9 Endurance .14
10 Conservation de la charge .14
11 Courant de court-circuit et résistance interne.16
12 Précision des appareils de mesure .16
13 Conditionnement des éléments et batteries.18
14 Essai de capacité .18
15 Essai d’aptitude au fonctionnement en batterie flottante .22
16 Endurance en cycles décharge-charge .24
17 Endurance en surcharge.24
18 Essai de conservation de charge .26
19 Détermination du courant de court-circuit et de la résistance interne .26
20 Séquences d’essais recommandées .30
21 Marquage d’un élément ou batterie.30
22 Informations à porter sur l’emballage des éléments ou monoblocs .32
23 Informations recommandées pour le local de la batterie.32
24 Marquage des polarités .32
Annexe A (informative) Recommandations d’essai .34
Figure 1 – Caractéristique de décharge U = f(I).28
Figure 2 – Exemple de circuit d’essai .30
Tableau 1 – Séquences recommandées pour les essais de type .30
Tableau A.1 – Recommandations d’essai en fonction de l’utilisation des batteries
stationnaires .36
Tableau A.2 – Recommandations des essais à appliquer suivant les types d’éléments
ou batteries stationnaires .38

– 4 – 60896-11 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
BATTERIES STATIONNAIRES AU PLOMB –
Partie 11: Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d’essai
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60896-11 a été établie par le comité d'études 21 de la CEI:
Accumulateurs.
Cette première édition de la CEI 60896-11 annule et remplace la CEI 60896-1 (première
édition) parue en 1987 et ses amendements 1 (1988) et 2 (1990), dont elle constitue une
révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
21/572/FDIS 21/579/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L’annexe A est donnée uniquement à titre d’information.

– 6 – 60896-11 © CEI:2002
La présente norme constitue la partie 11 de la CEI 60896, présentée sous le titre général
Batteries stationnaires au plomb. A la date de la publication de cette partie, les parties
suivantes étaient déjà publiées ou sur le point de l’être:
• Partie 11: Batteries au plomb du type ouvert – Prescriptions générales et méthodes
d’essai (cette partie)
• Partie 21: Batteries étanches à soupapes – Caractéristiques fonctionnelles et méthodes
d’essai .
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
___________
A publier. Cette norme remplacera la CEI 60896-2:1995, Batteries stationnaires au plomb – Prescriptions
générales et méthodes d’essai – Partie 2: Batteries étanches à soupape.

– 8 – 60896-11 © CEI:2002
BATTERIES STATIONNAIRES AU PLOMB –
Partie 11: Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d’essai
1 Domaine d’application et objet
La présente partie de la CEI 60896 est applicable aux éléments et batteries au plomb destinés
à être exploités dans des installations à poste fixe (c’est-à-dire qui ne sont pas en règle
générale prévus pour être déplacés) et connectés en permanence à une charge et à une
source de courant continu. Les batteries opérant dans ces conditions sont dénommées
«batteries stationnaires».
Tous les types et toutes les constructions d’éléments ou de batteries au plomb peuvent
être utilisés pour des applications de batteries stationnaires. La présente Partie 11 de la
CEI 60896 n’est applicable qu’aux éléments et batteries au plomb du type ouvert.
La présente norme a pour objet de définir les prescriptions générales et les principales
caractéristiques, ainsi que les méthodes d’essai correspondantes, relatives à tous les types et
à tous les modes de construction des batteries stationnaires au plomb, à l’exception des
types à soupape.
Des recommandations sur l’utilisation des essais pour les applications de batteries
stationnaires sont données dans le Tableau A.1.
Des recommandations relatives aux types d’éléments ou de cellules pour l’utilisation des
essais sont données dans le Tableau A.2.
Il convient que les déclarations et indications relatives aux performances de base, fournies
par les fabricants, soient établies en relation avec ces essais.
Les essais peuvent aussi être utilisés comme essais d’homologation de type.
2 Référence normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050-151, Vocabulaire Electrotechnique International (VEI) – Partie 151: Dispositifs
électriques et magnétiques
CEI 60051 (toutes les parties), Appareils mesureurs électriques indicateurs analogiques
à action directe et leurs accessoires
CEI 60359, Appareils de mesure électriques et électroniques – Expression des performances
CEI 60417 (toutes les parties), Symboles graphiques utilisables sur le matériel
CEI 60485, Voltmètres numériques et convertisseurs électroniques analogiques-numériques
à courant continu
– 10 – 60896-11 © CEI:2002
3 Définitions
Pour les besoins de la présente partie de la CEI 60896, les définitions suivantes s’appliquent:
3.1
réserve d’électrolyte
volume d’électrolyte entre le niveau d’indication minimal et le niveau d’indication maximal
3.2
capacité assignée
C
rt
quantité d’électricité indiquée par le fabricant, qu’un accumulateur est capable de fournir dans
des conditions spécifiées après charge complète. Cette valeur est généralement exprimée en
ampères-heures (voir VEI 486-03-22).
3.3
capacité nominale
C
nom
quantité d’électricité approchée appropriée, utilisée pour identifier la capacité d’un accu-
mulateur. Cette valeur est généralement exprimée en ampères-heures (voir VEI 486-03-21).
3.4
endurance
ap
...

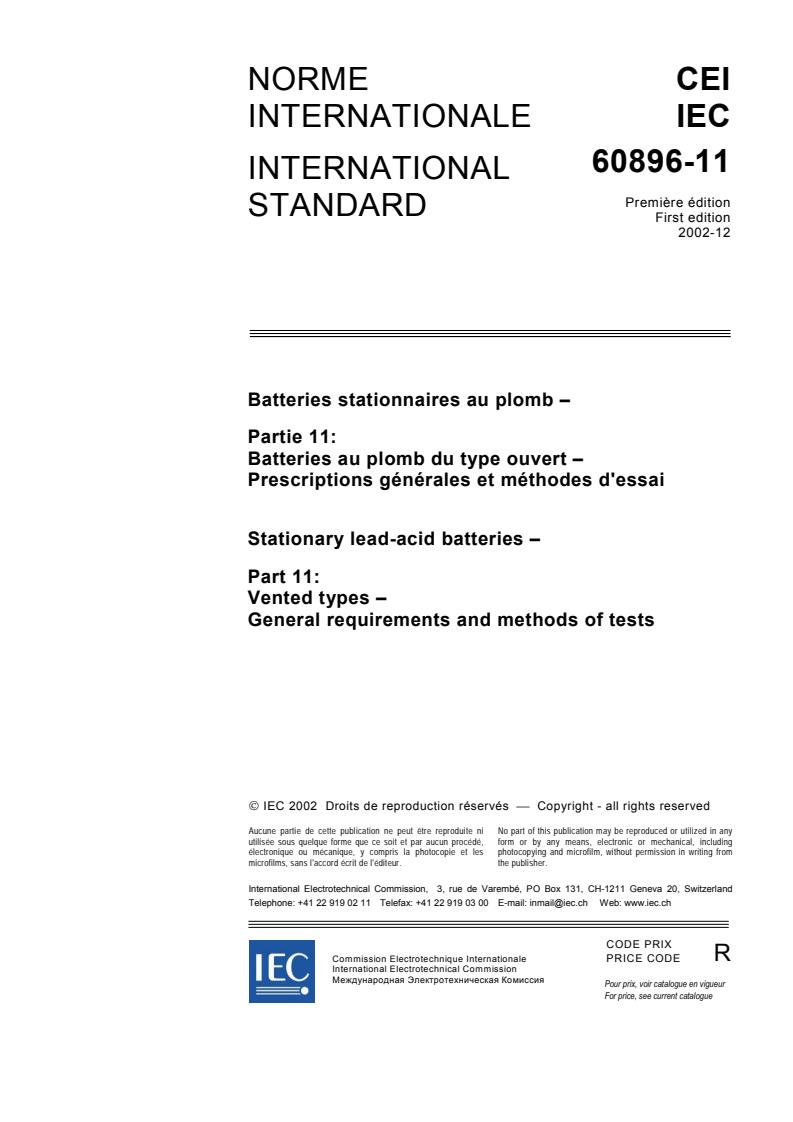

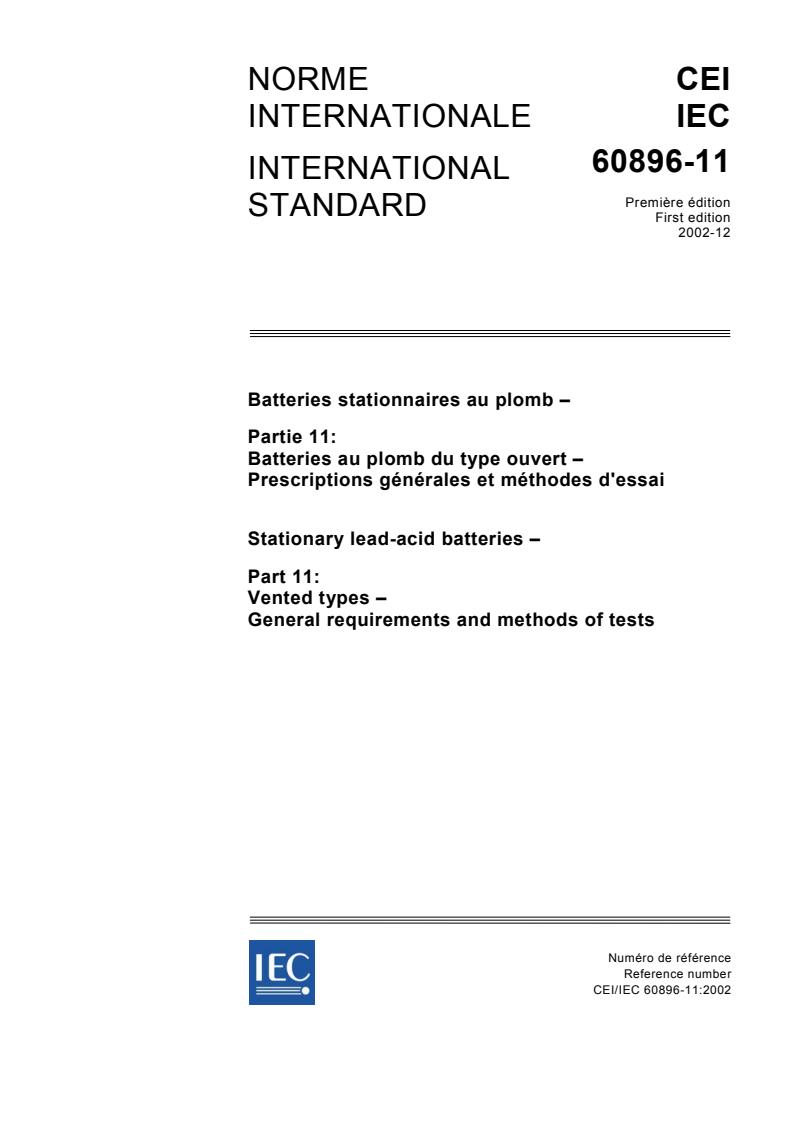

NORME CEI
INTERNATIONALE IEC
60896-11
INTERNATIONAL
Première édition
STANDARD
First edition
2002-12
Batteries stationnaires au plomb –
Partie 11:
Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d'essai
Stationary lead-acid batteries –
Part 11:
Vented types –
General requirements and methods of tests
Numéro de référence
Reference number
CEI/IEC 60896-11:2002
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: [e-mail] Email: [e-mail]
Tél: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
.
NORME CEI
INTERNATIONALE IEC
60896-11
INTERNATIONAL
Première édition
STANDARD
First edition
2002-12
Batteries stationnaires au plomb –
Partie 11:
Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d'essai
Stationary lead-acid batteries –
Part 11:
Vented types –
General requirements and methods of tests
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail]  Web: www.iec.ch
CODE PRIX
R
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60896-11 © CEI:2002
SOMMAIRE
AVANT-PROPOS . 4
1 Domaine d’application et objet . 8
2 Référence normatives. 8
3 Définitions .10
4 Résistance mécanique.10
5 Niveaux d’électrolyte.10
6 Réserve d’électrolyte .10
7 Capacité .12
8 Aptitude au fonctionnement en batterie flottante .12
9 Endurance .14
10 Conservation de la charge .14
11 Courant de court-circuit et résistance interne.16
12 Précision des appareils de mesure .16
13 Conditionnement des éléments et batteries.18
14 Essai de capacité .18
15 Essai d’aptitude au fonctionnement en batterie flottante .22
16 Endurance en cycles décharge-charge .24
17 Endurance en surcharge.24
18 Essai de conservation de charge .26
19 Détermination du courant de court-circuit et de la résistance interne .26
20 Séquences d’essais recommandées .30
21 Marquage d’un élément ou batterie.30
22 Informations à porter sur l’emballage des éléments ou monoblocs .32
23 Informations recommandées pour le local de la batterie.32
24 Marquage des polarités .32
Annexe A (informative) Recommandations d’essai .34
Figure 1 – Caractéristique de décharge U = f(I).28
Figure 2 – Exemple de circuit d’essai .30
Tableau 1 – Séquences recommandées pour les essais de type .30
Tableau A.1 – Recommandations d’essai en fonction de l’utilisation des batteries
stationnaires .36
Tableau A.2 – Recommandations des essais à appliquer suivant les types d’éléments
ou batteries stationnaires .38

60896-11 © IEC:2002 – 3 –
CONTENTS
FOREWORD . 5
1 Scope and object . 9
2 Normative references. 9
3 Definitions .11
4 Mechanical strength.11
5 Electrolyte levels .11
6 Electrolyte reserve.11
7 Capacity .13
8 Suitability for floating battery operation.13
9 Endurance .15
10 Charge retention.15
11 Short-circuit current and internal resistance.17
12 Accuracy of measuring instruments .17
13 Preparation of cells and batteries for testing .19
14 Capacity test.19
15 Test of suitability for floating battery operation.23
16 Endurance in discharge-charge cycles.25
17 Endurance in overcharge .25
18 Charge retention test .27
19 Short-circuit current and internal resistance determination.27
20 Test sequence .31
21 Cell and battery markings .31
22 Information to be included on the cell or monobloc package .33
23 Recommended information for the battery room.33
24 Marking of polarity .33
Annex A (informative) Recommended tests .35
Figure 1 – Discharge characteristic U = f(I) .29
Figure 2 – Typical test circuit .31
Table 1 – Test sequence recommended for type tests.31
Table A.1 – Recommended use of tests for stationary battery applications.37
Table A.2 – Recommended use of tests appropriate to types of stationary cells
and batteries .39

– 4 – 60896-11 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
BATTERIES STATIONNAIRES AU PLOMB –
Partie 11: Batteries au plomb du type ouvert –
Prescriptions générales et méthodes d’essai
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
...
