IEC 60050-551-20:2001

International Electrotechnical Vocabulary (IEV) - Part 551-20: Power electronics - Harmonic analysis

It has the status of a horizontal standard in accordance with IEC Guide 108.

Vocabulaire Electrotechnique International (IEV) - Partie 551-20: Electronique de puissance - Analyse harmonique

Elle a le statut de norme horizontale conformément au Guide IEC 108.

General Information

• Status: Published
• Publication Date: 30-Jul-2001
• ICS: 01 - GENERALITIES. TERMINOLOGY. STANDARDIZATION. DOCUMENTATION
• ICS: 01.040.29 - Electrical engineering (Vocabularies)
• ICS: 01.040.31 - Electronics (Vocabularies)
• Technical Committee: TC 1 - Terminology
• Drafting Committee: AG 1 - TC 1/AG 1
• Current Stage: PPUB - Publication issued
• Start Date: 31-Mar-2001
• Completion Date: 31-Jul-2001

Relations

• Amended By: IEC 60050-551-20:2001/AMD1:2017 - Amendment 1 - International Electrotechnical Vocabulary (IEV) - Part 551-20: Power electronics - Harmonic analysis
• Effective Date: 05-Sep-2023

Standards Content (Sample)

NORME CEI
INTERNATIONALE IEC
60050-551-20
INTERNATIONAL
Première édition
STANDARD
First edition
2001-07
Vocabulaire Electrotechnique International
Partie 551-20 :
Electronique de puissance – Analyse harmonique
International Electrotechnical Vocabulary
Part 551-20:
Power electronics – Harmonic analysis
Numéro de référence
Reference number
CEI/IEC 60050-551-20:2001
NORME CEI
INTERNATIONALE IEC
60050-551-20
INTERNATIONAL
Première édition
STANDARD
First edition
2001-07
Vocabulaire Electrotechnique International
Partie 551-20 :
Electronique de puissance – Analyse harmonique
International Electrotechnical Vocabulary
Part 551-20:
Power electronics – Harmonic analysis
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

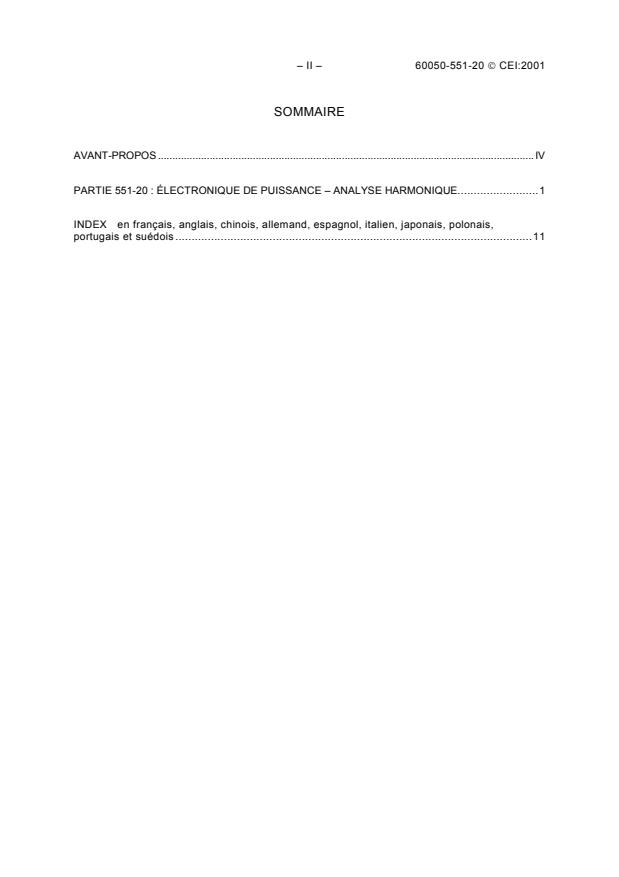

– II – 60050-551-20  CEI:2001
SOMMAIRE
AVANT-PROPOS .IV
PARTIE 551-20 : ÉLECTRONIQUE DE PUISSANCE – ANALYSE HARMONIQUE.1
INDEX en français, anglais, chinois, allemand, espagnol, italien, japonais, polonais,
portugais et suédois .11

60050-551-20  IEC:2001 – III –
CONTENTS
FOREWORD .V
PART 551-20: POWER ELECTRONICS – HARMONIC ANALYSIS . 1
INDEX in French, English, Chinese, German, Spanish, Italian, Japanese, Polish,
Portuguese and Swedish. 11

– IV – 60050-551-20  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
VOCABULAIRE ÉLECTROTECHNIQUE INTERNATIONAL
PARTIE 551-20 : ÉLECTRONIQUE DE PUISSANCE – ANALYSE HARMONIQUE
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60050-551-20 a été établie par le groupe de travail ad hoc du
comité d'études 22 : Electronique de puissance, sous la responsabilité du comité d'études 1 de
la CEI : Terminologie.
Les articles 551-20-12, 551-20-13, 551-20-15, 551-20-17 remplacent respectivement les
articles 551-17-04, 551-17-05, 551-17-06, 551-17-07, de la publication 60050-551 : 1998-11.
Le texte de cette norme est issu des documents suivants :
FDIS Rapport de vote
1/1836/FDIS 1/1839/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

60050-551-20  IEC:2001 – V –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
INTERNATIONAL ELECTROTECHNICAL VOCABULARY
PART 551-20: POWER ELECTRONICS – HARMONIC ANALYSIS
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60050-551-20 has been prepared by working group ad hoc of
IEC technical committee 22: Power electronics, under the responsibility of IEC technical
committee 1: Terminology.
The clauses 551-20-12, 551-20-13, 551-20-15, 551-20-17 replace the clauses 551-17-04,
551-17-05, 551-17-06, 551-17-07, respectively of publication 60050-551: 1998-11.
The text of this standard is based on the following documents:
FDIS Report on voting
1/1836/FDIS 1/1839/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

– VI – 60050-551-20  CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2012-10-31.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
Dans la présente partie du VEI, les termes et définitions sont donnés en français et
en anglais ; de plus, les termes sont indiqués en chinois (cn), allemand (de), espagnol (es),
italien (it), japonais (ja), polonais (pl), portugais (pt) et suédois (sv).

60050-551-20  IEC:2001 – VII –
The committee has decided that the contents of this publication will remain unchanged until
2012-10-31. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
In this part of IEV, the terms and definitions are written in French and English; in addition the
terms are given in Chinese (cn), German (de), Spanish (es), Italian (it), Japanese (ja), Polish (pl),
Portuguese (pt) and Swedish (sv).

– VIII – 60050-551-20  CEI:2001
– Page blanche –
– Blank page –
60050-551-20  IEC:2001 – 1 –
PARTIE 551-20 : ÉLECTRONIQUE DE PUISSANCE – ANALYSE HARMONIQUE
PART 551-20: POWER ELECTRONICS – HARMONIC ANALYSIS
551-20-01
composante fondamentale (d'une série de Fourier), f
fondamental, m
composante sinusoïdale de la décomposition en série de Fourier d'une grandeur périodique
dont la fréquence est la fréquence de la grandeur elle-même
NOTE – Pour l'analyse pratique, il peut être nécessaire de procéder à une approximation de la
périodicité.
fundamental component (of a Fourier series)
fundamental
sinusoidal component of the Fourier series of a periodic quantity having the frequency of the
quantity itself
NOTE – For practical analysis, an approximation of the periodicity may be necessary.
cn （傅里叶级数）基波分量（傅里叶级数）基波分量;;基波基波
（傅里叶级数）基波分量（傅里叶级数）基波分量;;基波基波
de Grundschwingung (einer Fourier-Reihe)
es componente fundamental (de una serie de Fourier); fundamental
it componente fondamentale (di una serie di Fourier); fondamentale
ja （フーリエ級数の）基本波成分；基本波（フーリエ級数の）基本波成分；基本波（フーリエ級数の）基本波成分；基本波（フーリエ級数の）基本波成分；基本波
pl składowa podstawowa (szeregu Fouriera)
pt componente fundamental (de uma série de Fourier); fundamental
sv grundton
– 2 – 60050-551-20  CEI:2001
551-20-02
composante fondamentale de référence, f
composante sinusoïdale de la décomposition en série de Fourier d'une grandeur périodique,
dont la fréquence est celle à laquelle toutes les autres composantes sont référencées et qui
n’est pas la composante fondamentale
NOTE 1 – Lorsqu'il est clairement établi dans le contexte qu'il est question de la composante
fondamentale de référence, on peut omettre le qualificatif « de référence », mais cette norme ne
recommande pas cet usage.
NOTE 2 – Pour l'analyse pratique, il peut être nécessaire de procéder à une approximation de la
périodicité.
NOTE 3 – En électronique de puissance, la composante à la fréquence du réseau d'alimentation à
courant alternatif ou à la fréquence des grandeurs de sortie du convertisseur est souvent choisie
comme composante fondamentale de référence.
reference fundamental component
sinusoidal component of the Fourier series of a periodic quantity having the frequency to which
all other components are referred and which is not the fundamental component
NOTE 1 – If it is clearly stated in a context that the reference fundamental component is used, the word
“reference” may be omitted, but this standard does not recommend such practice.
NOTE 2 – For practical analysis, an approximation of the periodicity may be necessary.
NOTE 3 – In power electronics often the component having the frequency of the AC supply system or of
the converter output quantities is chosen as reference fundamental component.
cn 基准基波分量基准基波分量基准基波分量基准基波分量
de Referenz-Grundschwingung
es componente fundamental de referencia
it componente fondamentale di riferimento
ja 基準基本波成分基準基本波成分基準基本波成分基準基本波成分
pl składowa (podstawowa) odniesienia
pt componente fundamental de referência
sv referenston
551-20-03
fréquence fondamentale, f
fréquence de la composante fondamentale
fundamental frequency
frequency of the fundamental component
cn 基波频率基波频率
基波频率基波频率
de Grundfrequenz
es frecuencia fundamental
it frequenza fondamentale
ja 基本波周波数基本波周波数基本波周波数基本波周波数
pl częstotliwość podstawowa
pt frequência fundamental
sv grundfrekvens
60050-551-20  IEC:2001 – 3 –
551-20-04
fréquence fondamentale de référence, f
fréquence de la composante fondamentale de référence
NOTE – Lorsqu'il est clairement établi dans le contexte qu'il est question de la composante
fondamentale de référence, on peut omettre le qualificatif « de référence », mais cette norme ne recom-
mande pas cet usage.
reference fundamental frequency
frequency of the reference fundamental component
NOTE – If it is clearly stated in a context that the reference fundamental component is used, the word
“reference” may be omitted, but this standard does not recommend such practice.
cn 基准基波频率基准基波频率
基准基波频率基准基波频率
de Referenz-Grundfrequenz
es frecuencia fundamental de referencia
it frequenza fondamentale di riferimento
ja 基準基本波周波数基準基本波周波数基準基本波周波数基準基本波周波数
pl częstotliwość odniesienia
pt frequência fundamental de referência
sv referensfrekvens
551-20-05
fréquence harmonique, f
fréquence qui est un multiple entier supérieur à 1 de la fréquence fondamentale ou de la
fréquence fondamentale de référence
harmonic frequency
frequency which is an integer multiple greater than one of the fundamental frequency or of the
reference fundamental frequency
cn 谐波频率谐波频率
谐波频率谐波频率
de Oberschwingungsfrequenz
es frecuencia armónica
it frequenza armonica
ja 高調波周波数高調波周波数高調波周波数高調波周波数
pl częstotliwość harmoniczna
...
