IEC 60934:2000/AMD1:2007

Amendment 1 - Circuit-breakers for equipment (CBE)

Amendement 1 - Disjoncteurs pour équipement (DPE)

General Information

• Status: Published
• Publication Date: 23-Jan-2007
• ICS: 29.120.40 - Switches
• ICS: 29.120.50 - Fuses and other overcurrent protection devices
• Technical Committee: SC 23E - Circuit-breakers and similar equipment for household use
• Drafting Committee: WG 5 - TC 23/SC 23E/WG 5
• Current Stage: DELPUB - Deleted Publication
• Start Date: 30-Jan-2019
• Completion Date: 26-Oct-2025

Relations

• Amends: IEC 60934:2000 - Circuit-breakers for equipment (CBE)
• Effective Date: 05-Sep-2023
• Revised: IEC 60934:2019 - Circuit breakers for equipment (CBE)
• Effective Date: 05-Sep-2023

Overview

IEC 60934:2000/AMD1:2007 represents Amendment 1 to the International Electrotechnical Commission (IEC) standard on Circuit-breakers for Equipment (CBE). This amendment, prepared by subcommittee 23E under IEC Technical Committee 23, updates and refines the original 2000 standard to enhance clarity, definitions, classifications, marking requirements, and testing protocols for CBEs used in household and related equipment.

The amendment applies to CBEs that operate at voltages up to 440 V AC and/or 250 V DC, with a rated current not exceeding 125 A and rated short-circuit breaking capacity capped at 3,000 A. It also introduces specifications for CBEs that may have inhibited or non-present automatic interruption methods by design, thereby broadening the scope while ensuring reliability and safety standards.

Key Topics

Scope and Application

• Applicable to CBEs within defined voltage and current limits:
  • AC voltage ≤ 440 V
  • DC voltage ≤ 250 V
  • Rated current ≤ 125 A
  • Rated short-circuit capacity ≤ 3,000 A
• Covers devices with automatic interruption means inhibited or absent.
• Defines M-type and S-type CBEs suitable for isolation (sectioning) under performance category PC2, supplemented by additional Annex L requirements.

Definitions and Classifications

• Introduction of E-type CBEs: Devices without overcurrent release but possibly equipped with other release types (voltage or mechanical).
• Classification revised to explicitly include E-type CBEs with their specific requirements detailed in Annex K.
• New classification on suitability for isolation, distinguishing between CBEs that are or are not appropriate for isolation tasks.

Marking and Product Information

• Mandatory marking requirements expanded to include a symbol indicating suitability for isolation.
• Minimum markings on small devices prioritized: essential electrical ratings and isolation suitability must be visible, though frontal visibility is not compulsory if installation restricts it.
• Guidelines for OEM communication about device markings ensure proper user information despite spatial limitations on physical devices.

Construction and Functional Requirements

• Additional mechanical requirements for CBEs suitable for isolation introduced (Annex L).
• Clearances, creepage distances, and insulation coordination updated to support safe isolation operation.
• Rust resistance specifications refined for devices with rated currents up to 500 A.

Testing Protocols

• Type testing remains mandatory for verifying CBE characteristics.
• Isolation suitability tests detailed in Annex L (test L.9.7.7).
• Rated short-circuit capacity testing made compulsory for isolation-capable CBEs.
• After tripping operations, indicators must show the open contact position, improving user safety and device status clarity.
• Update on sequences and options for type tests with special conditions for isolation-capable CBEs.

Illustrative Figures and Coordination Examples

• Updated figures showing different configurations of CBEs backed up by fuses or other circuit-breakers.
• Coordination examples illustrate proper and improper backup protection schemes, aiding correct system design.

Applications

This amendment is essential for:

• Manufacturers of household and similar electrical equipment that incorporate CBEs.
• OEMs and electrical engineers specifying CBEs for devices with maximum ratings stipulated by the standard.
• Professionals involved in electrical safety, product certification, and conformity assessment.
• Ensuring reliable operation and protection in domestic, office, and industrial equipment under specified voltage and current limits.
• Designing safe isolation-capable CBEs where device disconnecting ability is critical for maintenance or emergency safety.

Related Standards

• IEC 60898-1: Circuit-breakers for overcurrent protection, referenced for related specifications on marking and characteristics.
• IEC 60934 main edition (2000), foundation document which this amendment updates.
• Other IEC standards on electrical accessories and circuit protection devices, applicable for coordinating protective functions and device compatibility.

---

Keywords: IEC 60934 Amendment 1, circuit-breakers for equipment, CBE, electrical safety, isolation capability, rated voltage, rated current, short-circuit capacity, overcurrent release, marking requirements, type testing, electrical accessories, domestic circuit breakers.

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2007-01
Amendement 1
Disjoncteurs pour équipement (DPE)

Amendment 1
Circuit-breakers for equipment (CBE)

© IEC 2007 Droits de reproduction réservés ⎯ Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
N
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

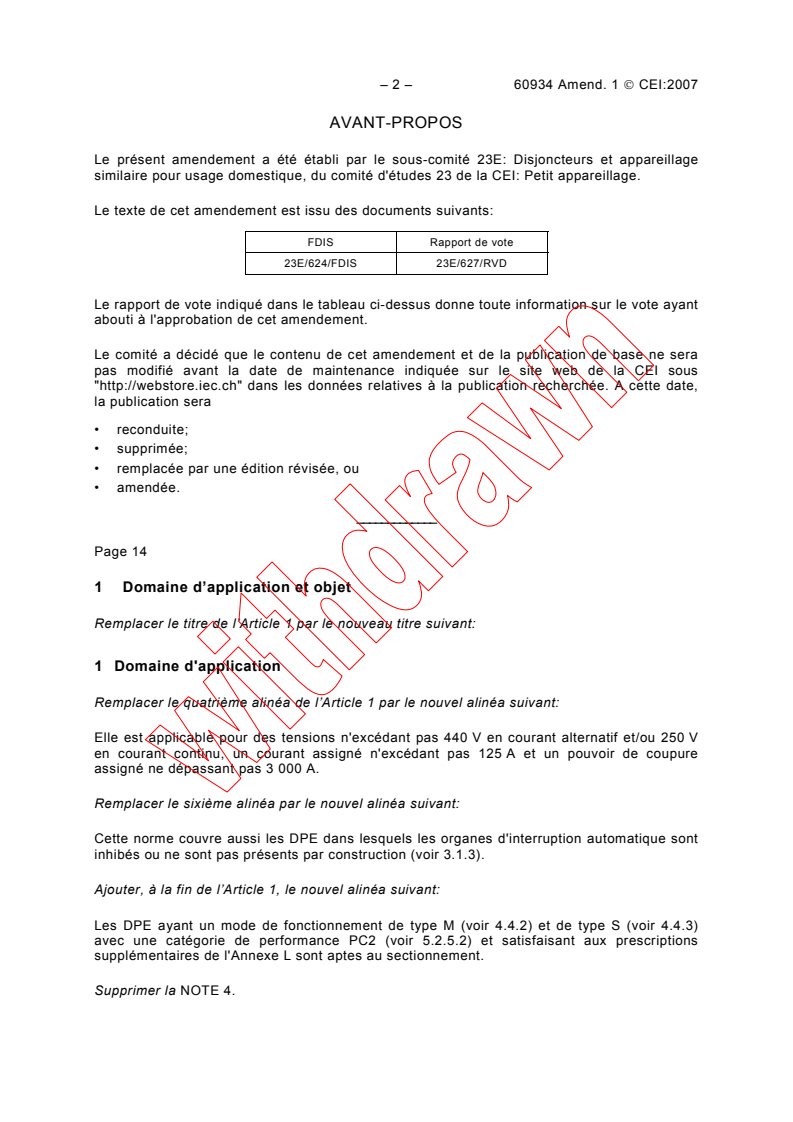

– 2 – 60934 Amend. 1 © CEI:2007

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 23E: Disjoncteurs et appareillage

similaire pour usage domestique, du comité d'études 23 de la CEI: Petit appareillage.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
23E/624/FDIS 23E/627/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
_____________
Page 14
1 Domaine d’application et objet
Remplacer le titre de l’Article 1 par le nouveau titre suivant:
1 Domaine d'application
Remplacer le quatrième alinéa de l’Article 1 par le nouvel alinéa suivant:
Elle est applicable pour des tensions n'excédant pas 440 V en courant alternatif et/ou 250 V
en courant continu, un courant assigné n'excédant pas 125 A et un pouvoir de coupure
assigné ne dépassant pas 3 000 A.

Remplacer le sixième alinéa par le nouvel alinéa suivant:
Cette norme couvre aussi les DPE dans lesquels les organes d'interruption automatique sont
inhibés ou ne sont pas présents par construction (voir 3.1.3).
Ajouter, à la fin de l’Article 1, le nouvel alinéa suivant:
Les DPE ayant un mode de fonctionnement de type M (voir 4.4.2) et de type S (voir 4.4.3)
avec une catégorie de performance PC2 (voir 5.2.5.2) et satisfaisant aux prescriptions
supplémentaires de l'Annexe L sont aptes au sectionnement.
Supprimer la NOTE 4.
60934 Amend. 1 © IEC:2007 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 23E: Circuit-breakers and similar

equipment for household use, of IEC technical committee 23: Electrical accessories.

The text of this amendment is based on the following documents:

FDIS Report on voting
23E/624/FDIS 23E/627/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
_____________
Page 15
1 Scope and object
Replace the title of Clause 1 by the following new title:
1 Scope
th
Replace the 4 paragraph of Clause 1 by the following new paragraph:
It is applicable for a.c. not exceeding 440 V and/or d.c. not exceeding 250 V, a rated current
not exceeding 125 A and a rated short-circuit capacity not exceeding 3 000 A.
Replace the sixth paragraph by the following new paragraph:

This standard also covers CBEs in which the means for automatic interruption are inhibited or
not present by construction (see 3.1.3).
Add, at the end of Clause 1, the following new paragraph:
CBEs of M-type (see 4.4.2) and S-type (see 4.4.3) method of operation having performance
category PC2 (see 5.2.5.2) and complying with the additional requirements of Annex L are
suitable for isolation.
Delete NOTE 4.

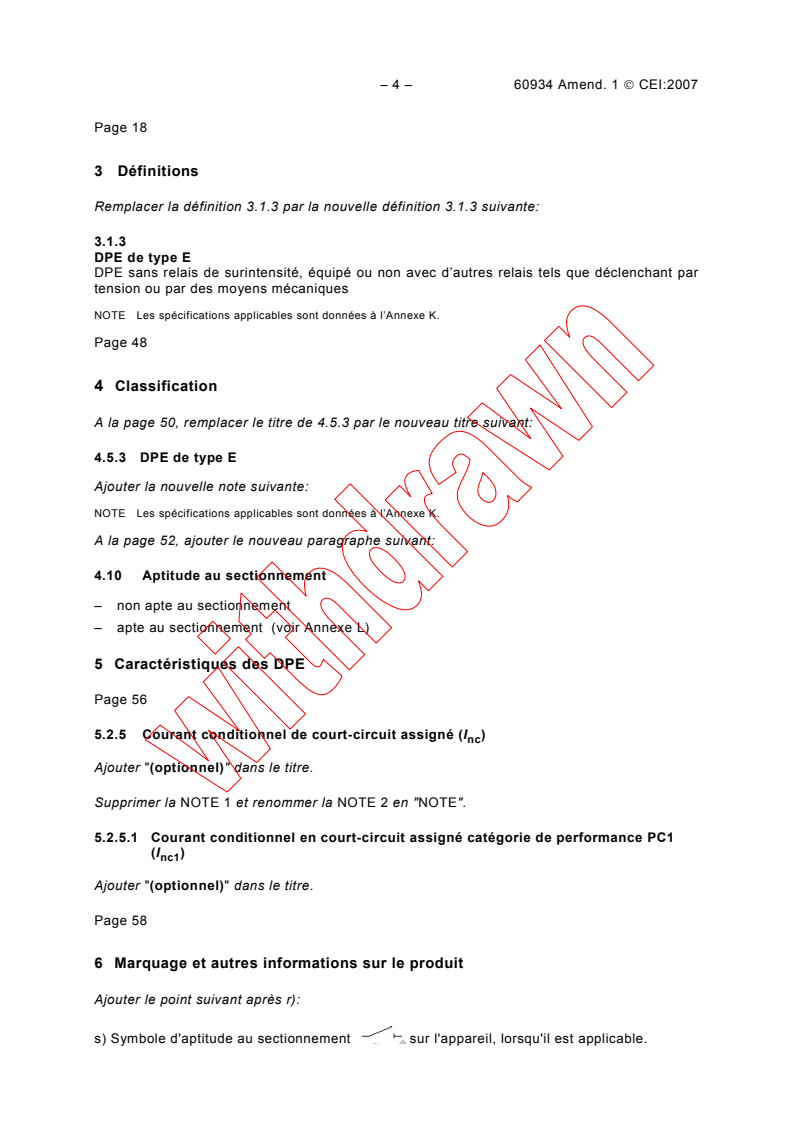

– 4 – 60934 Amend. 1 © CEI:2007

Page 18
3 Définitions
Remplacer la définition 3.1.3 par la nouvelle définition 3.1.3 suivante:

3.1.3
DPE de type E
DPE sans relais de surintensité, équipé ou non avec d’autres relais tels que déclenchant par

tension ou par des moyens mécaniques

NOTE Les spécifications applicables sont données à l’Annexe K.
Page 48
4 Classification
A la page 50, remplacer le titre de 4.5.3 par le nouveau titre suivant:
4.5.3 DPE de type E
Ajouter la nouvelle note suivante:
NOTE Les spécifications applicables sont données à l’Annexe K.
A la page 52, ajouter le nouveau paragraphe suivant:
4.10 Aptitude au sectionnement
– non apte au sectionnement
– apte au sectionnement (voir Annexe L)
5 Caractéristiques des DPE
Page 56
5.2.5 Courant conditionnel de court-circuit assigné (I )
nc
Ajouter "(optionnel)" dans le titre.

Supprimer la NOTE 1 et renommer la NOTE 2 en "NOTE".
5.2.5.1 Courant conditionnel en court-circuit assigné catégorie de performance PC1
(I )
nc1
Ajouter "(optionnel)" dans le titre.
Page 58
6 Marquage et autres informations sur le produit
Ajouter le point suivant après r):
sur l'appareil, lorsqu'il est applicable.
s) Symbole d'aptitude au sectionnement

60934 Amend. 1 © IEC:2007 – 5 –

Page 19
3 Definitions
Replace definition 3.1.3 by the following new definition 3.1.3:

3.1.3
E-type CBE
CBE without overcurrent releases, equipped or not with other releases such as tripping by

voltage or by mechanical means

NOTE The relevant specific requirements are given in Annex K.
Page 49
4 Classification
On page 51, replace the title of 4.5.3 by the following new title:
4.5.3 E-type CBEs
Add the following new note:
NOTE The relevant specific requirements are given in Annex K.
On page 53, add the following new subclause:
4.10 Suitability for isolation
– not suitable for isolation
– suitable for isolation (see Annex L)
5 Characteristics of CBEs
Page 57
5.2.5 Rated conditional short-circuit current (I )
nc
Add "(optional)" in the title.

Delete NOTE 1 and rename NOTE 2 as "NOTE".
5.2.5.1 Rated conditional short-circuit current performance category PC1 (I )
nc1
Add "(optional)"in the title.
Page 59
6 Marking and other product information
Add the following item after r):
s) Symbol of suitability for isolation on the device, when applicable.

– 6 – 60934 Amend. 1 © CEI:2007

Remplacer l’alinéa après s) par le nouvel alinéa et la nouvelle NOTE 1 suivants:

Si, pour de petits appareils, l'espace disponible est insuffisant pour tous les marquages
indiqués, au moins les indications a), b) et, si applicables, g), h) et s) doivent être marquées
sur l'appareil et, si possible, c) et d), les autres informations pouvant être données dans le

catalogue du constructeur.
NOTE 1 Même si désirable, la visibilité de la partie frontale n'est pas obligatoire pour les DPE, car les DPE sont

spécifiés par les OEM pour leur équipement sur la base des informations fournies par les constructeurs des DPE.
Suite au manque de place sur les DPE normalement petits, il pourrait ne pas être possible d'avoir le marquage sur

la partie frontale visible après l'installation. Si le DPE n’est pas marqué dans une position visible, il convient que le

constructeur informe le constructeur OEM de marquer son équipement en conséquence.

Renommer les deux autres notes du même article en NOTE 2 et NOTE 3.
Page 62
8 Prescriptions de construction et de fonctionnement
8.1.2 Mécanisme
Ajouter, à la fin du paragraphe, le nouvel alinéa suivant:
Des prescriptions supplémentaires pour le mécanisme des DPE aptes au sectionnement sont
données en L.8.1.2.
8.1.3 Distances d'isolement et lignes de fuite (voir annexe B)
A la page 64, ajouter le nouvel alinéa suivant après la Note 3:
Des prescriptions supplémentaires pour les distances d’isolement et les lignes de fuite pour
les DPE aptes au sectionnement sont données en L.8.1.3.
Page 90
8.4.2 Distances d'isolement pour la coordination de l'isolement
Ajouter, à la fin du paragraphe, le nouvel alinéa suivant:
Des prescriptions pour l’aptitude au sectionnement des DPE aptes au sectionnement sont
données en L.8.4.2.
Page 96
8.12 Résistance à la rouille
Tableau 11
Dans la section 3, troisième colonne, première case, remplacer "I < 500 A" par "I ≤ 500
cn cn
A".
Dans la section 3, deux dernières colonnes, remplacer les valeurs de la quatrième sous-
section par celles de la deuxième, et supprimer toutes les valeurs dans la première et la
troisième sous-sections.
Dans la section 3, quatrième colonne, première, deuxième et troisième case, remplacer
“CEI 60898” par “CEI 60898-1”.

60934 Amend. 1 © IEC:2007 – 7 –

Replace the subsequent paragraph by the following new paragraph and the new NOTE 1:

If, on small apparatus, the available space is insufficient for all the listed markings, at least a),
b) and, if applicable, g), h) and s) shall be marked on the device, and, if possible, c) and d),
whilst the other information shall be given in the manufacturer's catalogue.

NOTE 1 Visibility from the front – though desirable – is not compulsory for CBEs, because CBEs are specified by

OEMs for their equipment on the basis of the information provided by the CBE manufacturers. Due to lack of space
on the usually small CBEs it may not be possible to have the marking on the front part visible after installation. If

the CBE is not marked on a visible position the manufacturer should inform the OEM to mark his equipment

accordingly.
Renumber the two other notes in the same clause as NOTE 2 and NOTE 3.
Page 63
8 Requirements for construction and operation
8.1.2 Mechanism
Add, at the end of the subclause, the following new paragraph:
Additional requirements for the mechanism of CBEs suitable for isolation are given in L.8.1.2.
8.1.3 Clearances and creepage distances (see annex B)
On page 65, add the following new paragraph after Note 3:
Additional requirements for clearance and creepage distances for CBEs suitable for isolation
are given in L.8.1.3.
Page 91
8.4.2 Clearances for insulation coordination
Add, at the end of the subclause, the following new paragraph:
Requirements for isolating capability of CBEs suitable for isolation are given in L.8.4.2.
Page 97
8.12 Resistance to rusting
Table 11
In section 3, third column, first cell, replace "I < 500 A" by "I ≤ 500 A".
cn cn
In section 3, last two columns, replace the values of the fourth subsection by those of the
second one, and delete all the values in the first and third subsections.
In section 3, fourth column, first, second and third cell, replace “IEC 60898” by “IEC 60898-1”.

– 8 – 60934 Amend. 1 © CEI:2007

Page 98
9 Essais
9.1.1 La vérification des caractéristiques des DPE est effectuée par des essais de type.

Ajouter, après le tableau 13, le nouveau texte suivant:

Des essais supplémentaires pour les DPE aptes au sectionnement sont donnés en L.9.7.7.

Page 130
9.11.4 Comportement au pouvoir de coupure assigné de court-circuit
Remplacer la première phrase par la nouvelle phrase suivante:
Cet essai est optionnel, sauf pour les DPE aptes au sectionnement.
Ajouter, à la fin du paragraphe, le nouvel alinéa suivant:
Après chaque manœuvre, le moyen d'indication doit indiquer la position ouvert des contacts.
Page 134
9.12.4.1 Généralités
Ajouter, à la fin du paragraphe, page 136, le nouveau tiret suivant:
– pour les DPE de catégorie PC2 essayés selon 9.12.4.3, après chaque manœuvre, l’organe
d’indication doit montrer la position ouverte des contacts.
Page 160
Annexe C
Tableau C.1
Ajouter, dans la séquence d’essais B, après 9.7.6, dans les deuxième et troisième colonnes
respectivement:
“L.9.7.7” et “Essai d’aptitude au sectionnement, si applicable”
Dans la première colonne des séquences d'essais E et G, remplacer "(optionnel)" par :
“ (optionnel, sauf pour les DPE aptes au sectionnement) “
Ajouter, dans la première colonne de la séquence d'essais F :
“ (optionnel) “.
Ajouter, dans la deuxième colonne des séquences d'essais E et G, (*) à 9.11.1.3.

60934 Amend. 1 © IEC:2007 – 9 –

Page 99
9 Tests
9.1.1 The characteristics of a CBE are verified by means of type tests.

Add, after table 13, the following new text:

Additional tests for CBEs suitable for isolation are given in L.9.7.7.

Page 131
9.11.4 Behaviour at rated short-circuit capacity
Replace the first sentence by the following new sentence:
This test is optional, except for CBEs suitable for isolation.
Add, at the end of the subclause, the following new paragraph:
After each operation, the indicating means shall show the open position of the contacts.
Page 135
9.12.4.1 General
Add, at the end of the subclause, page 137, the following new dashed item:
– for CBEs of category PC2 tested according to 9.12.4.3, after each operation, the indicating
means shall show the open position of the contacts.
Page 161
Annex C
Table C.1
Add in test sequence B, after 9.7.6, in the second and third column respectively:

“L.9.7.7” and “Test of suitability for isolation, if applicable”
In the first column of test sequences E and G, replace "(optional)" by:
“(optional, except for CBEs suitable for isolation)”
Add, in the first column of test sequence F:
“(optional)”.
Add, in the second column of test sequences E and G, caption (*) to 9.11.1.3.

– 10 – 60934 Amend. 1 © CEI:2007

Ajouter la note suivante au-dessous du tableau:

(*) Après cette vérification, les DPE aptes au sectionnement sont de plus soumis à l'essai de L .9.7.7.2

(Vérification des courants de fuite entre les contacts ouverts) avant d'être essayés selon 9.11.1.4.

Page 168
Annexe E
A la Figure E.13, page 182, pour la dimension la plus petite de la languette, remplacer "F1"
par "F2".
Page 186
Annexe F
Remplacer les Figures F.1 à F.3 et F.5 à F.8 par les nouvelles figures suivantes (le texte
concernant les figures reste inchangé):

I I
S I
B nc
I
cn
DP
DPE
Disjoncteur
Courant présumé de court-circuit
IEC  172/07
Figure F.1 – DPE thermique uniquement, accompagné d'un disjoncteur
magnétothermique
Intégral de Joule I t
60934 Amend. 1 © IEC:2007 – 11 –

Add the following text below the table:

(*) After this verification, CBEs suitable for isolation are additionally submitted to the test of L.9.7.7.2 (Verification

of leakage currents across open contacts) before being tested according to 9.11.1.4.

Page 169
Annex E
In Figure E.13, page 183, for the smaller size of the male tab, replace "F1" by "F2".

Page 187
Annex F
Replace Figures F.1 through F.3 and F.5 through F.8 by the following new figures (the text
related to figures remains unchanged):

I
I I
S B
nc
I
cn
CB
CBE
Circuit-breaker
Prospective short-circuit current
IEC  172/07
Figure F.1 – Thermal only CBE, backed up by thermal magnetic circuit-breaker

Joule integral I t
– 12 – 60934 Amend. 1 © CEI:2007

A
r.m.s.
I
nc
DPE
Fusible
I I
S B
DPE
Courant présumé de court-circuit
IEC  173/07
Figure F.2 – DPE thermique uniquement, accompagné d'un fusible

DPCC
I
S
DPE
Courant présumé de court-circuit
IEC  174/07
Figure F.3 – DPE magnétothermique accompagné d'un disjoncteur magnétothermique

2 2
Intégral de Joule I t Intégral de Joule I t

60934 Amend. 1 © IEC:2007 – 13 –

A
r.m.s.
I
nc
CBE
Fuse
I I
S B
CBE
Prospective short-circuit current
IEC  173/07
Figure F.2 – Thermal only CBE, backed up by a fuse

SCPD
I
S
CBE
Prospective short-circuit current
IEC  174/07
Figure F.3 – Thermal-magnetic CBE backed up by thermal-magnetic circuit-breaker

Joule integral I t
Joule integral I t
– 14 – 60934 Amend. 1 © CEI:2007

DPE
I
cn
I I
S
nc
I
B
DPCC
Courant présumé de court-circuit
IEC  175/07
Figure F.5 – DPE thermique accompagné d'un disjoncteur magnéto-hydraulique

Disjoncteur
I
S
DPE
Courant présumé de court-circuit
IEC  176/07
Figure F.6 – DPE limiteur, accompagné d'un disjoncteur magnétothermique

Temps
Temps
60934 Amend. 1 © IEC:2007 – 15 –

CBE
I
cn
I I
S
nc
I
B
SCPD
Prospective short-circuit current
IEC  175/07
Figure F.5 – Thermal CBE backed up by a hydraulic-magnetic circuit-breaker

Circuit-breaker
I
S
CBE
Prospective short-circuit current
IEC  176/07
Figure F.6 – Energy-limiting CBE, backed up by thermal-magnetic circuit-breaker

Time
Time
– 16 – 60934 Amend. 1 © CEI:2007

Fusible
I
S
DPE
Courant présumé de court-circuit
IEC  177/07
Figure F.7 – DPE limiteur, accompagné d'un fusible

I
C
cn
I
B
C
I
I B
cn
I
nc
A
B
A
B
Courant présumé de court-circuit Courant présumé de court-circuit
IEC  178/07 IEC  179/07
Figure F.8a – Coordination correcte Figure F.8b – Coordination incorrecte
Figure F.8 – Exemples illustrant des coordinations correctes et incorrectes
Intégral de Joule I t
Intégral de Joule I t
Intégral de Joule I t
60934 Amend. 1 © IEC:2007 – 17 –

Fuse
I
S
CBE
Prospective short-circuit current
IEC  177/07
Figure F.7 – Energy-limiting CBE, backed up by a fuse

I
C cn
I
B
C
I
B
I
cn
I
nc
A
B
A
B
Prospective short-circuit current Prospective short-circuit current
IEC  178/07 IEC  179/07
Figure F.8a – Proper coordination Figure F.8b – Improper coordination
Figure F.8 – Examples illustrating proper and improper coordination
Joule integral I t
Joule integral I t
Joule integral I t
– 18 – 60934 Amend. 1 © CEI:2007

Page 216
Annexe H
Remplacer le Tableau H.1 existant par le nouveau Tableau H.1 suivant:

Tableau H.1 – Tensions nominales et tensions de choc assignées correspondantes

Tension de choc assignée
Tension Tensions nominales actuellement utilisées dans le monde
pour l'équipement
phase à
neutre dérivée
de tensions
Catégorie de surtension
nominales
en courant
Systèmes Systèmes Systèmes Systèmes I II III
alternatif ou
triphasés triphasés monophasés monophasés
continu
quatre fils trois fils deux fils trois fils
inférieur ou
avec neutre à non à la terre courant courant
égal à
la terre  alternatif ou alternatif ou
continu continu
V
V V V V
12,5      24
Non Non
50 25       30 30-60 330 500 800
applicable applicable
42       48
100 66/115 66 60 500 800 1500
c c
b
115,
100 100-200
120/208
150 120, 800 1500 2500
110, 110-120
127/220 127
120 120-240
220/380,
220, 230, 240
230/400,
260, 277, 347
300 240/415, 220 220-440 1500 2500 4000
a
380, 400 , 415
260/440,
440, 480
277/480
...
