Solid biofuels — Fuel specifications and classes — Part 4: Graded wood chips

This document determines the fuel quality classes and specifications of graded wood chips. This document covers only wood chips produced from the following raw materials (see ISO 17225-1:2021, Table 1): 1.1 Forest, plantation and other virgin wood; 1.2 By-products and residues from wood processing industry; 1.3.1 Chemically untreated used wood. This document covers only wood chips, which are produced with sharp tools, and does not cover hog fuel, which is produced with blunt tools.

Biocombustibles solides — Classes et spécifications des combustibles — Partie 4: Classes de plaquettes de bois

Le présent document détermine les classes et spécifications de qualité du combustible pour des plaquettes de bois. Le présent document couvre uniquement les plaquettes de bois produites à partir des matières premières suivantes (voir ISO 17225-1:2021, Tableau 1): 1.1 bois de forêt, de plantation et autres matériaux ligneux vierges; 1.2 produits dérivés et sous-produits de l'industrie de transformation du bois; 1.3.1 bois usagé non traité chimiquement. Le présent document ne couvre que les plaquettes de bois produites à l'aide d'outils tranchants; elle ne couvre pas le combustible bois broyé produit à l'aide d'outils non tranchants.

General Information

Status
Published
Publication Date
18-Feb-2021
Current Stage
6060 - International Standard published
Start Date
19-Feb-2021
Completion Date
19-Feb-2021
Ref Project

RELATIONS

Buy Standard

Standard
ISO 17225-4:2021 - Solid biofuels -- Fuel specifications and classes
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 17225-4:2021 - Biocombustibles solides -- Classes et spécifications des combustibles
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 17225-4:Version 13-okt-2020 - Solid biofuels -- Fuel specifications and classes
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Draft
ISO/FDIS 17225-4:Version 14-nov-2020 - Biocombustibles solides -- Classes et spécifications des combustibles
French language
9 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

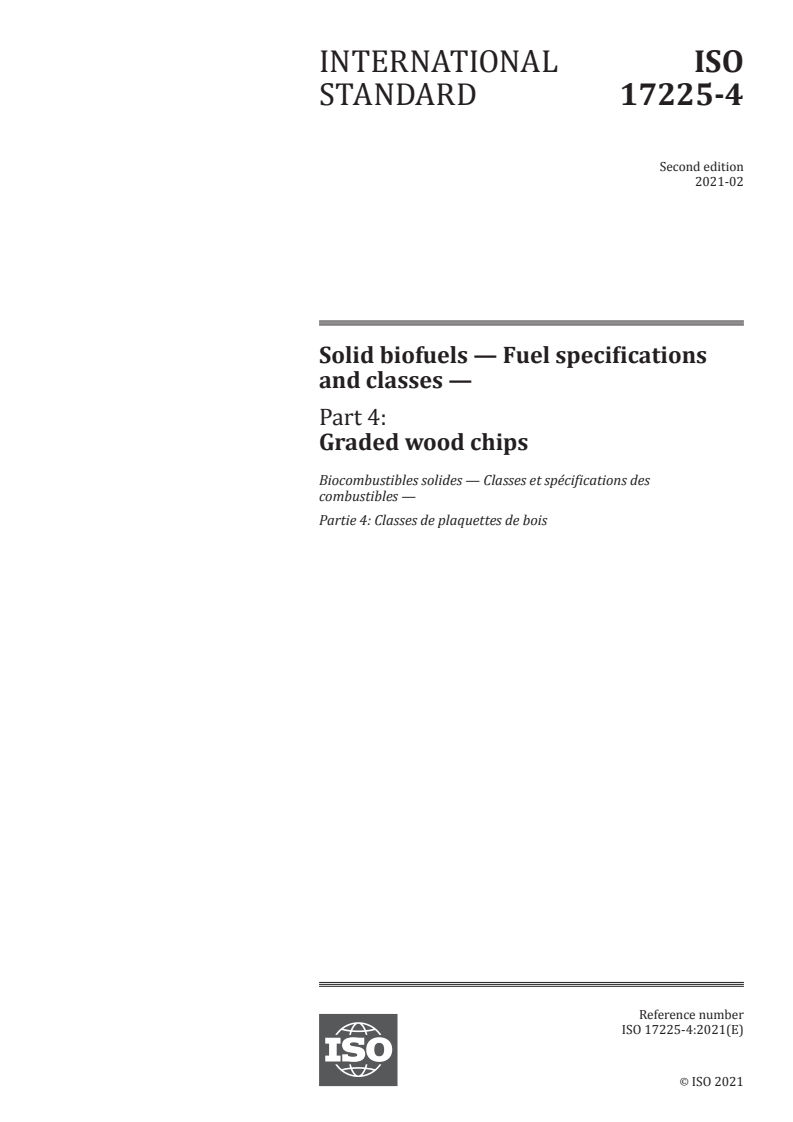

INTERNATIONAL ISO
STANDARD 17225-4
Second edition
2021-02
Solid biofuels — Fuel specifications
and classes —
Part 4:
Graded wood chips
Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 4: Classes de plaquettes de bois
Reference number
ISO 17225-4:2021(E)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 17225-4:2021(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2021

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17225-4:2021(E)

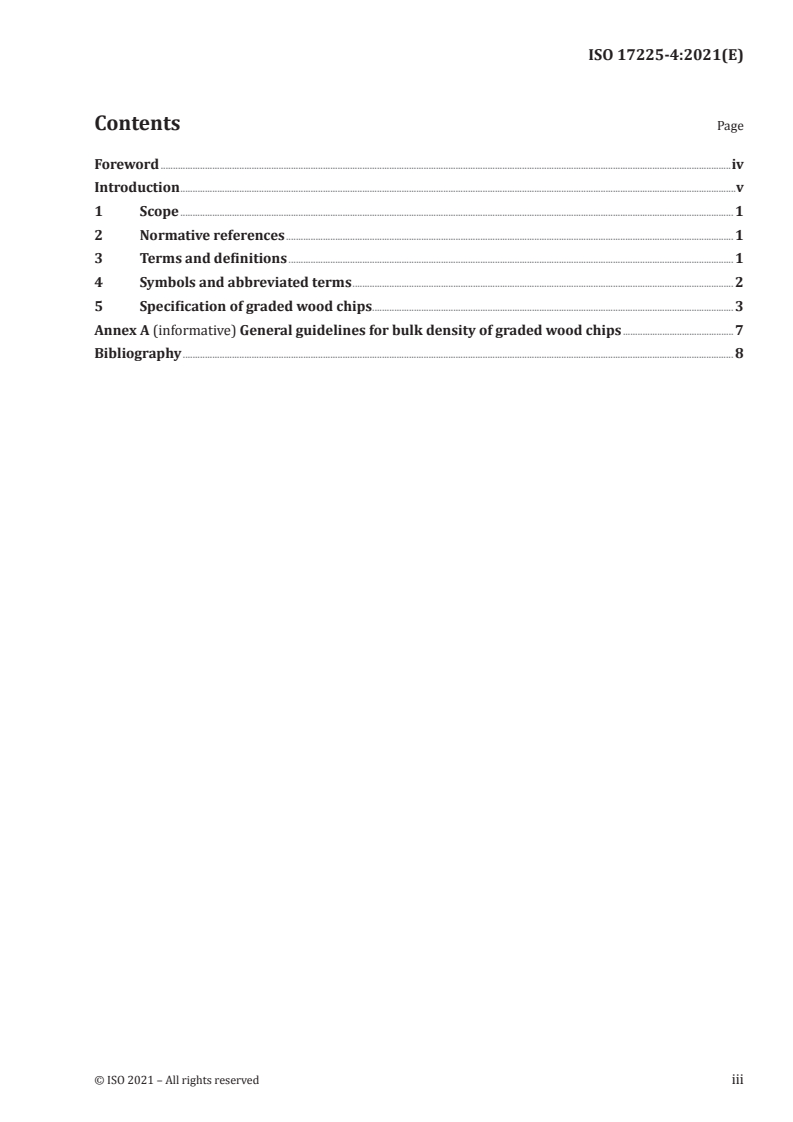

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and abbreviated terms ........................................................................................................................................................... 2

5 Specification of graded wood chips................................................................................................................................................... 3

Annex A (informative) General guidelines for bulk density of graded wood chips .............................................7

Bibliography ................................................................................................................................................................................................................................ 8

© ISO 2021 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17225-4:2021(E)

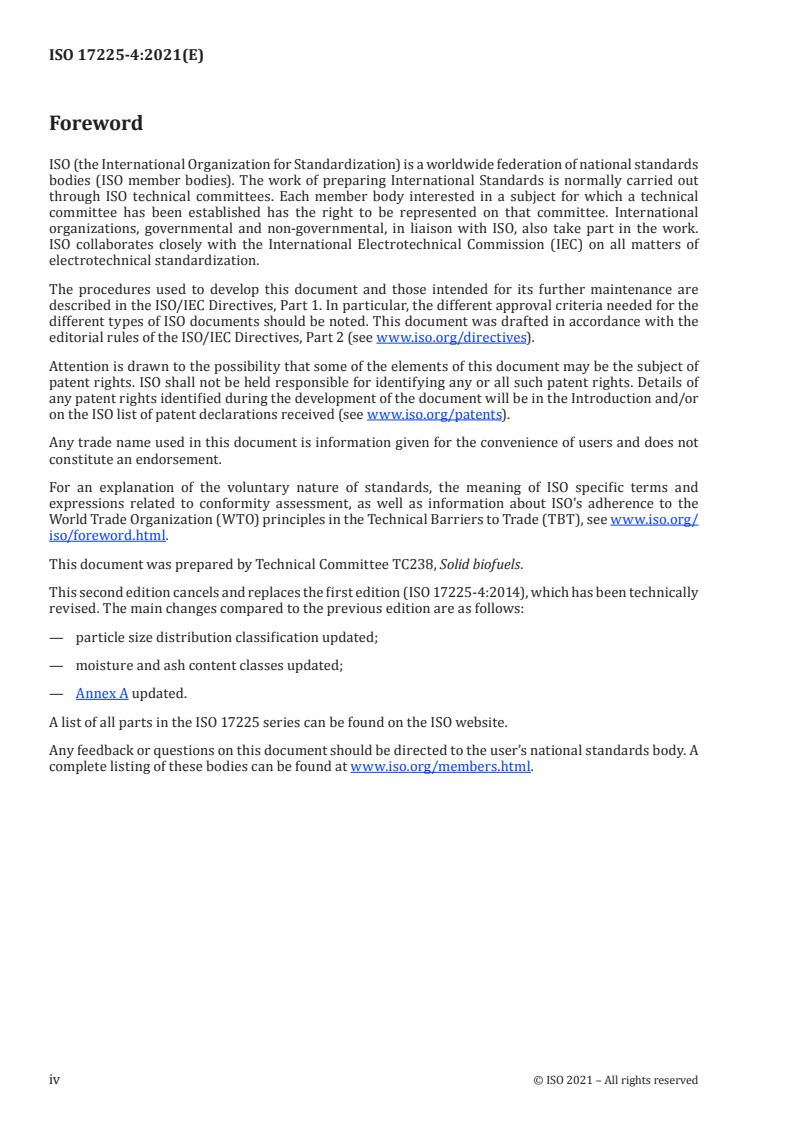

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.
This document was prepared by Technical Committee TC238, Solid biofuels.

This second edition cancels and replaces the first edition (ISO 17225-4:2014), which has been technically

revised. The main changes compared to the previous edition are as follows:
— particle size distribution classification updated;
— moisture and ash content classes updated;
— Annex A updated.
A list of all parts in the ISO 17225 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 17225-4:2021(E)
Introduction

The objective of the ISO 17225 series is to provide unambiguous and clear classification principles for

solid biofuels; to serve as a tool to enable efficient trading of solid biofuels; to enable good understanding

between seller and buyer as well as a tool for communication with equipment manufacturers. It also

[2]
facilitates authority permission procedures and reporting .

This document supports the use of graded wood chips for small and medium residential, commercial

and public building applications.

Depending on the type of energy conversion technology used (boilers, heaters, gasifiers, etc., the

tolerances for a particular quality of wood chips will be different.
Scales of applications and their typical operation range:
- below 100 kW (Residential);
- from 75 to 500 kW (Small; e.g. residential, public and commercial buildings);
- from 500 kW to 1,5 MW (Medium; public and commercial buildings);
- 1,5 MW to 5 MW (Large; small industrial facilities and district heating);
- over 5 MW (Industrial; recommended to use 'ISO 17225-1 or ISO/DIS 17225-9 )

The scale used for grouping the applications utilizing wood chips is for illustration only and in practice,

some overlaps between the applications and the scales are expected.

The residential, small and medium commercial and public building applications require high quality

fuel for the following reasons:

• Small-scale equipment usually does not have advanced controls and flue gas cleaning.

• Appliances are not generally managed by professional heating engineers.
• Appliances are often located in residential and populated districts.
[1]

NOTE 1 Wood chips produced according to this document can be used in boilers tested according to EN 303–5 .

NOTE 2 For individual contracts and industrial use, ISO 17225-1 or ISO/DIS 17225-9 can be used.

Although this document can be obtained separately, it requires a general understanding of the

standards based on and supporting ISO 17225-1. It is recommended to obtain and use ISO 17225-1 in

conjunction with this document.
1) Under preparation. Stage at the time of publication: ISO/DIS 17225-9:2021.
© ISO 2021 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 17225-4:2021(E)
Solid biofuels — Fuel specifications and classes —
Part 4:
Graded wood chips
1 Scope

This document determines the fuel quality classes and specifications of graded wood chips. This

document covers only wood chips produced from the following raw materials (see ISO 17225-1:2021,

Table 1):
• 1.1 Forest, plantation and other virgin wood;
• 1.2 By-products and residues from wood processing industry;
• 1.3.1 Chemically untreated used wood.

This document covers only wood chips, which are produced with sharp tools, and does not cover hog

fuel, which is produced with blunt tools.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 14780, Solid biofuels — Sample preparation
ISO 16559, Solid biofuels — Terminology, definitions and descriptions

ISO 16948, Solid biofuels — Determination of total content of carbon, hydrogen and nitrogen

ISO 16968, Solid biofuels — Determination of minor elements

ISO 16994, Solid biofuels — Determination of total content of sulfur and chlorine

ISO 17225-1, Solid biofuels — Fuel specifications and classes — Part 1: General requirements

ISO 17827-1, Solid biofuels — Determination of particle size distribution for uncompressed fuels — Part 1:

Oscillating screen method using sieves with apertures of 3,15 mm and above
ISO 18122, Solid biofuels — Determination of ash content

ISO 18134-2, Solid biofuels — Determination of moisture content — Oven dry method — Part 2: Total

moisture — Simplified method
ISO 18135, Solid Biofuels — Sampling

ISO 21945, Solid biofuels — Simplified sampling method for small scale applications

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 16559 and the following apply.

© ISO 2021 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 17225-4:2021(E)

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
chemical treatment
any treatment with chemicals other than air, water or heat
EXAMPLE Glue, paint, laminate.
Note 1 to entry: Examples of chemical treatment are listed in ISO 17225-1.
3.2
contamination

occurrence of any undesirable matter such as chemical, physical and/or microbiological matter in

the product
3.3
commercial application

facility that utilizes solid biofuel burning appliances or equipment that have similar fuel requirements

as residential appliances

Note 1 to entry: Commercial applications should not be confused with industrial applications, which can utilize a

much wider array of materials and have vastly different fuel requirements.
[SOURCE: ISO 17225-1 2021, 3.2]
4 Symbols and abbreviated terms

The symbols and abbreviated terms used in this document conform with the SI system of units as far as

possible.
A Designation for ash content on dry basis, A [% in mass]
ar as received
BD Designation for bulk density as received [kg/m (loose volume)]
d dry (dry basis)
F Designation for amount of fines (< 3,15 mm) as determined [% in mass]
L Designation for length as received, L [mm]
M Designation for moisture content as received, M [% in mass]
P Designation for particle size distribution as determined

q Designation for net calorific value as received, q [MJ/kg or kWh/kg] at constant pressure

p,net,ar

NOTE 1 1 MJ/kg equals 1 GJ/t or 0,2 778 kWh/kg (1 kWh/kg equals 1 MWh/t and 1 MWh/t is 3,6 MJ/kg). 1 g/

3 3
cm equals 1 kg/dm . 1 mg/kg equals 0,000 1 %.

NOTE 2 Designation symbols are used in combination with a number to specify property levels in Table 1. For

designation of che
...

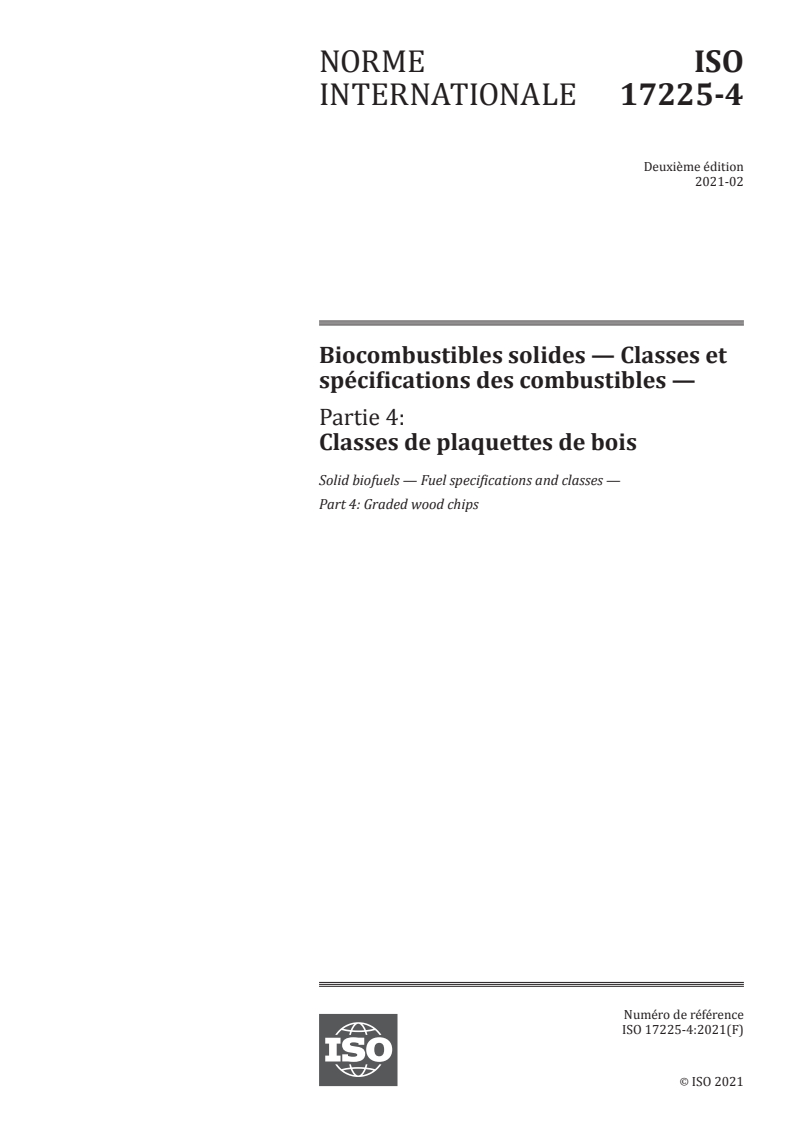

NORME ISO
INTERNATIONALE 17225-4
Deuxième édition
2021-02
Biocombustibles solides — Classes et
spécifications des combustibles —
Partie 4:
Classes de plaquettes de bois
Solid biofuels — Fuel specifications and classes —
Part 4: Graded wood chips
Numéro de référence
ISO 17225-4:2021(F)
ISO 2021
---------------------- Page: 1 ----------------------
ISO 17225-4:2021(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 17225-4:2021(F)

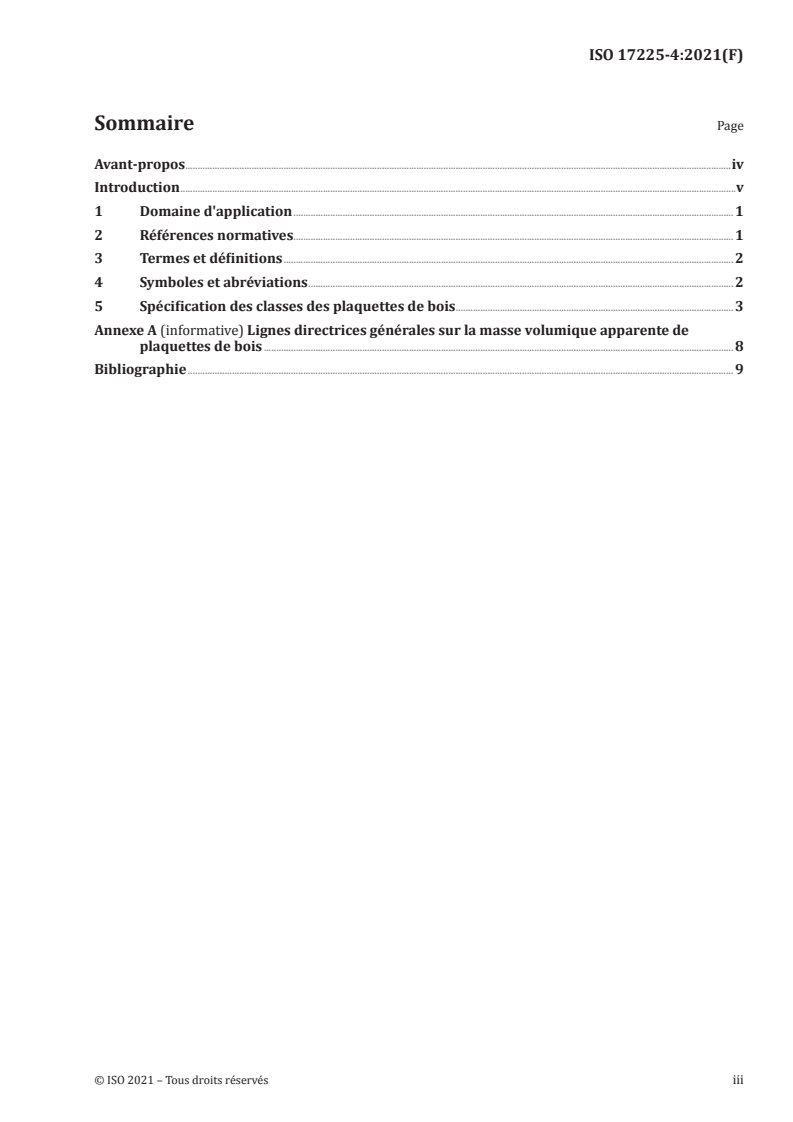

Sommaire Page

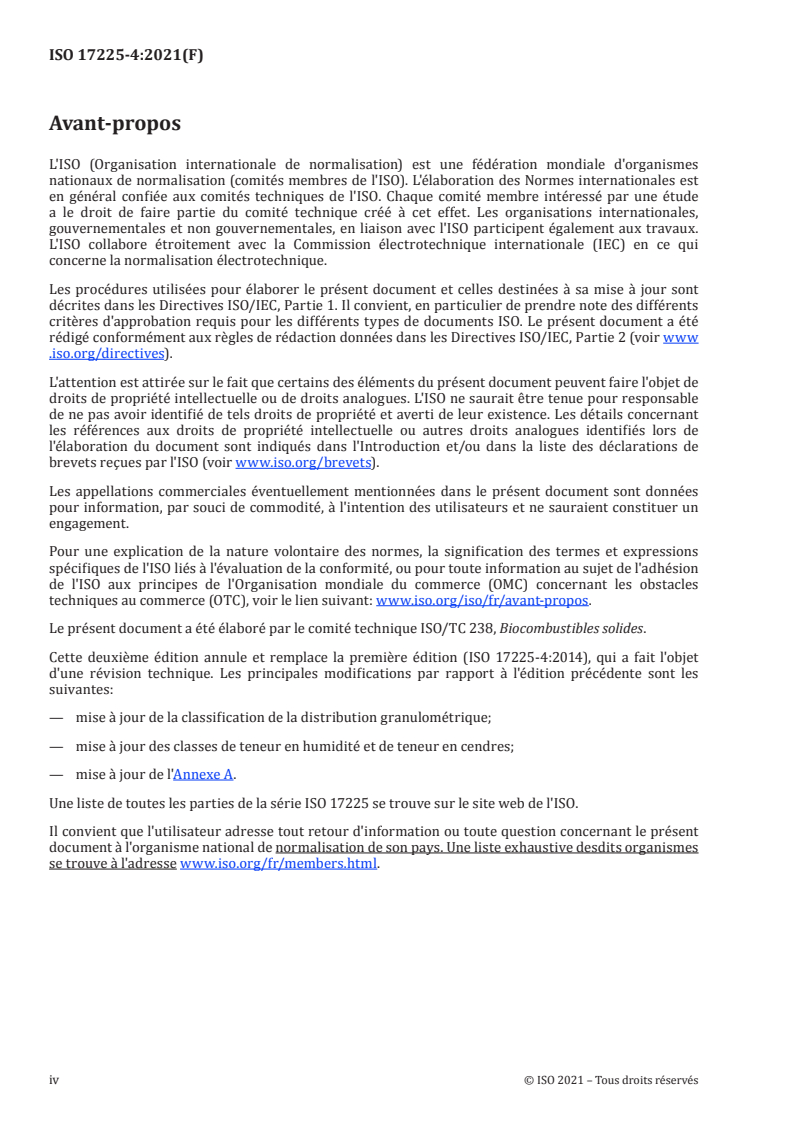

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles et abréviations ............................................................................................................................................................................. 2

5 Spécification des classes des plaquettes de bois ................................................................................................................. 3

Annexe A (informative) Lignes directrices générales sur la masse volumique apparente de

plaquettes de bois ............................................................................................................................................................................................... 8

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2021 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 17225-4:2021(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 238, Biocombustibles solides.

Cette deuxième édition annule et remplace la première édition (ISO 17225-4:2014), qui a fait l'objet

d'une révision technique. Les principales modifications par rapport à l'édition précédente sont les

suivantes:
— mise à jour de la classification de la distribution granulométrique;
— mise à jour des classes de teneur en humidité et de teneur en cendres;
— mise à jour de l'Annexe A.

Une liste de toutes les parties de la série ISO 17225 se trouve sur le site web de l'ISO.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 17225-4:2021(F)
Introduction

L'objectif de la série de normes ISO 17225 est de fournir des principes clairs et univoques de

classification des biocombustibles solides, de servir d'outil pour permettre des échanges commerciaux

efficaces et une bonne compréhension entre vendeur et acheteur, ainsi que de moyen de communication

avec les fabricants de matériel. Elle permettra également de faciliter les procédures d'autorisation

[2]
administrative et l'établissement de rapports .

Le présent document couvre l'utilisation de classes de plaquettes de bois pour les applications de petite

à moyenne taille dans les habitations, les commerces et les bâtiments publics.

Selon le type de technologie de conversion d'énergie utilisée (chaudières, appareils de chauffage,

gazéifieurs, etc.), les tolérances associées à une qualité spécifique de plaquettes de bois sont différentes.

Échelles d'applications et plage de fonctionnement type:
— au-dessous de 100 kW (habitations);

— entre 75 kW et 500 kW (de petite taille; par exemple habitations, commerces et bâtiments publics);

— entre 500 kW et 1,5 MW (de taille moyenne; commerces et bâtiments publics);

— entre 1,5 MW et 5 MW (de grande taille; petites installations industrielles et chauffage urbain);

— au-dessus de 5 MW (industries; il est recommandé d'utiliser l'ISO 17225-1 ou l'ISO/DIS 17225-9 ).

L'échelle utilisée pour regrouper les applications avec plaquettes de bois n'est donnée qu'à titre

d'illustration. En pratique, certains chevauchements entre les applications et les échelles sont probables.

Les applications destinées aux habitations, aux petits et moyens commerces et aux bâtiments publics

nécessitent un combustible de haute qualité pour les raisons suivantes:

• les équipements à petite échelle ne disposent habituellement pas de commandes sophistiquées ni

d'épurateurs de fumées;
• en général, ils ne sont pas gérés par un spécialiste du chauffage;
• ils sont souvent situés dans des zones résidentielles et habitées.

NOTE 1 Les plaquettes de bois produites conformément au présent document peuvent être utilisées dans des

[1]
chaudières soumises à essai conformément à l'EN 303–5 .

NOTE 2 Pour des contrats individuels et une application industrielle, l'ISO 17225-1 ou l'ISO 17225-9 peuvent

être utilisées.

Bien que ce document être obtenues séparément, elles nécessitent une compréhension globale des

normes fondées sur l'ISO 17225-1 et de celles qui la complètent. Il est recommandé de se procurer

l'ISO 17225-1 et de l'utiliser conjointement avec le présent document.

1) En cours de preparation. Stade au moment de la publication: ISO/DIS 17225-9:2021.

© ISO 2021 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 17225-4:2021(F)
Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 4:
Classes de plaquettes de bois
1 Domaine d'application

Le présent document détermine les classes et spécifications de qualité du combustible pour des

plaquettes de bois. Le présent document couvre uniquement les plaquettes de bois produites à partir

des matières premières suivantes (voir ISO 17225-1:2021, Tableau 1):
• 1.1 bois de forêt, de plantation et autres matériaux ligneux vierges;

• 1.2 produits dérivés et sous-produits de l'industrie de transformation du bois;

• 1.3.1 bois usagé non traité chimiquement.

Le présent document ne couvre que les plaquettes de bois produites à l'aide d'outils tranchants; elle ne

couvre pas le combustible bois broyé produit à l'aide d'outils non tranchants.
2 Références normatives

Les documents suivants sont cités dans le texte de sortie qu'ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 14780, Biocombustibles solides — Préparation des échantillons
ISO 16559, Biocombustibles solides — Terminologie, définitions et descriptions

ISO 16948, Biocombustibles solides — Détermination de la teneur totale en carbone, hydrogène et azote

ISO 16968, Biocombustibles solides — Détermination des éléments mineurs

ISO 16994, Biocombustibles solides — Détermination de la teneur totale en soufre et en chlore

ISO 17225-1, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1: Exigences

générales

ISO 17827-1, Biocombustibles solides — Détermination de la distribution granulométrique des combustibles

non comprimés — Partie 1: Méthode au tamis oscillant d'ouverture de maille égale ou supérieure à 3,15 mm

ISO 18122, Biocombustibles solides — Méthode de détermination de la teneur en cendres

ISO 18134-2, Biocombustibles solides — Dosage de la teneur en humidité — Méthode de séchage à l'étuve —

Partie 2: Humidité totale — Méthode simplifiée
ISO 18135, Biocarburants solides — Échantillonnage

ISO 21945, Biocombustibles solides — Méthode d'échantillonnage simplifiée pour les applications à

petite échelle
© ISO 2021 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 17225-4:2021(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 16559 ainsi que les

suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
traitement chimique

tout traitement reposant sur des composants chimiques autres que l'air, l'eau ou la chaleur

EXEMPLE Colle, peinture, stratifié.

Note 1 à l'article: Des exemples de traitements chimiques sont énumérés dans l'ISO 17225-1.

3.2
contamination

présence d'éléments indésirables tels que des éléments chimiques, physiques et/ou microbiologiques

dans le produit
3.3
application commerciale

installation qui utilise des appareils ou des équipements brûlant des biocombustibles solides ayant des

exigences applicables aux combustibles similaires aux appareils domestiques

Note 1 à l'article: Il convient de ne pas confondre les applications commerciales avec les applications industrielles,

qui peuvent utiliser un éventail plus large de matériaux et qui possèdent des exigences applicables aux

combustibles très différentes.
[SOURCE: ISO 17225-1:2021, 3.2]
4 Symboles et abréviations

Les symboles et abréviations utilisés dans la présente partie de l'ISO 17225 sont, dans la mesure du

possible, conformes au système international (SI) d'unités de mesure.
A désignation de la teneur en cendres sur masse anhydre, A [% en masse]
sec
ar à réception

BD désignation de la masse volumique apparente à réception [kg/m (en volume apparent)]

sec anhydre (sur une base dite à sec)

F désignation de la quantité de fines (< 3,15 mm) telle que déterminée [% en masse]

L désignation de la longueur à réception, L [mm]
M désignation de la teneur en humidité à réception, M [% en masse]
P désignation de la distribution granulométrique telle que déterminée

q désignation du pouvoir calorifique inférieur à réception, q [MJ/kg ou kWh/kg] à pression

p,inf,ar
constante

NOTE 1 1 MJ/kg est égal à 1 GJ/t ou à 0,277 8 kWh/kg (1 kWh/kg est égal à 1 MWh/t et 1 MWh/t correspond

3 3
à 3,6 MJ/kg). 1 g/cm est égal à 1 kg/dm . 1 mg/kg est égal à 0,000 1 %.
2 © ISO 2021 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 17225-4:2021(F)

NOTE 2 Dans le Tableau 1, les symboles de désignation sont suivis d'un nombre spécifiant le niveau de la

propriété. Les
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 17225-4
ISO/TC 238
Solid biofuels — Fuel specifications
Secretariat: SIS
and classes —
Voting begins on:
2020-10-12
Part 4:
Voting terminates on:
Graded wood chips
2020-12-07
Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 4: Classes de plaquettes de bois
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 17225-4:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
NATIONAL REGULATIONS. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 17225-4:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/FDIS 17225-4:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Symbols and abbreviated terms ........................................................................................................................................................... 2

5 Specification of graded wood chips................................................................................................................................................... 3

Annex A (informative) General guidelines for bulk density of graded wood chips .............................................7

Bibliography ................................................................................................................................................................................................................................ 8

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/FDIS 17225-4:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.
This document was prepared by Technical Committee TC238, Solid biofuels.

This second edition cancels and replaces the first edition (ISO 17225-4:2014), which has been technically

revised. The main changes compared to the previous edition are as follows:
— particle size distribution classification updated;
— moisture and ash content classes updated;
— Annex A updated.
A list of all parts in the ISO 17225 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/FDIS 17225-4:2020(E)
Introduction

The objective of the ISO 17225 series is to provide unambiguous and clear classification principles for

solid biofuels; to serve as a tool to enable efficient trading of solid biofuels; to enable good understanding

between seller and buyer as well as a tool for communication with equipment manufacturers. It also

[2]
facilitates authority permission procedures and reporting .

This document supports the use of graded wood chips for small and medium residential, commercial

and public building applications.

Depending on the type of energy conversion technology used (boilers, heaters, gasifiers, etc., the

tolerances for a particular quality of wood chips will be different.
Scales of applications and their typical operation range:
- below 100 kW (Residential);
- from 75 to 500 kW (Small; e.g. residential, public and commercial buildings);
- from 500 kW to 1,5 MW (Medium; public and commercial buildings);
- 1,5 MW to 5 MW (Large; small industrial facilities and district heating);
- over 5 MW (Industrial; recommended to use ISO 17225-1 or ISO/TS 17225-9)

The scale used for grouping the applications utilizing wood chips is for illustration only and in practice,

some overlaps between the applications and the scales are expected.

The residential, small and medium commercial and public building applications require high quality

fuel for the following reasons:

• Small-scale equipment usually does not have advanced controls and flue gas cleaning.

• Appliances are not generally managed by professional heating engineers.
• Appliances are often located in residential and populated districts.
[1]

NOTE 1 Wood chips produced according to this document can be used in boilers tested according to EN 303–5 .

NOTE 2 For individual contracts and industrial use, ISO 17225-1 or ISO 17225-9 can be used.

Although these product standards may be obtained separately, they require a general understanding of

the standards based on and supporting ISO 17225-1. It is recommended to obtain and use ISO 17225-1

in conjunction with these standards.
© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 17225-4:2020(E)
Solid biofuels — Fuel specifications and classes —
Part 4:
Graded wood chips
1 Scope

This document determines the fuel quality classes and specifications of graded wood chips. This

document covers only wood chips produced from the following raw materials (see ISO 17225-1, Table 1):

• 1.1 Forest, plantation and other virgin wood;
• 1.2 By-products and residues from wood processing industry;
• 1.3.1 Chemically untreated used wood.

This document covers only wood chips, which are produced with sharp tools, and does not cover hog

fuel, which is produced with blunt tools.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 14780, Solid biofuels — Sample preparation
ISO 16559, Solid biofuels — Terminology, definitions and descriptions

ISO 16948, Solid biofuels — Determination of total content of carbon, hydrogen and nitrogen

ISO 16968, Solid biofuels — Determination of minor elements

ISO 16994, Solid biofuels — Determination of total content of sulfur and chlorine

ISO 17225-1, Solid biofuels — Fuel specifications and classes — Part 1: General requirements

ISO 17827-1, Solid biofuels — Determination of particle size distribution for uncompressed fuels — Part 1:

Oscillating screen method using sieves with apertures of 3,15 mm and above
ISO 18122, Solid biofuels — Determination of ash content

ISO 18134-2, Solid biofuels — Determination of moisture content — Oven dry method — Part 2: Total

moisture — Simplified method
ISO 18135, Solid Biofuels — Sampling

ISO 21945, Solid biofuels — Simplified sampling method for small scale applications

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 16559 and the following apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/FDIS 17225-4:2020(E)
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
chemical treatment
any treatment with chemicals other than air, water or heat
EXAMPLE Glue, paint, laminate.
Note 1 to entry: Examples of chemical treatment are listed in ISO 17225-1.
[SOURCE: ISO 16559]
3.2
contamination

occurrence of any undesirable matter such as chemical, physical and/or microbiological matter in

the product
[SOURCE: ISO 16559]
3.3
commercial application

facility that utilises solid biofuel burning appliances or equipment that have similar fuel requirements

as residential appliances

Note 1 to entry: Commercial applications should not be confused with industrial applications, which can utilize a

much wider array of materials and have vastly different fuel requirements.
[SOURCE: ISO 17225-1]
4 Symbols and abbreviated terms

The symbols and abbreviated terms used in this part of ISO 17225 conform with the SI system of units

as far as possible.
A Designation for ash content on dry basis, A [% in mass]
ar as received
BD Designation for bulk density as received [kg/m (loose volume)]
d dry (dry basis)
F Designation for amount of fines (< 3,15 mm) as determined [% in mass]
L Designation for length as received, L [mm]
M Designation for moisture content as received, M [% in mass]
P Designation for particle size distribution as determined
Q Designation for net ca
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 17225-4
ISO/TC 238
Biocombustibles solides — Classes et
Secrétariat: SIS
spécifications des combustibles —
Début de vote:
2020-10-12
Partie 4:
Vote clos le:
Classes de plaquettes de bois
2020-12-07
Solid biofuels — Fuel specifications and classes —
Part 4: Graded wood chips
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 17225-4:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
TION NATIONALE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/FDIS 17225-4:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/FDIS 17225-4:2020(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles et abréviations ............................................................................................................................................................................. 2

5 Spécification des classes des plaquettes de bois ................................................................................................................. 3

Annexe A (informative) Lignes directrices générales sur la masse volumique apparente de

plaquettes de bois ............................................................................................................................................................................................... 8

Bibliographie .............................................................................................................................................................................................................................. 9

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/FDIS 17225-4:2020(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 238, Biocombustibles solides.

Cette deuxième édition annule et remplace la première édition (ISO 17225-4:2014), qui a fait l'objet

d'une révision technique. Les principales modifications par rapport à l'édition précédente sont les

suivantes:
— mise à jour de la classification de la distribution granulométrique;
— mise à jour des classes de teneur en humidité et de teneur en cendres;
— mise à jour de l'Annexe A.

Une liste de toutes les parties de la série ISO 17225 se trouve sur le site web de l'ISO.

Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent

document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l'adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/FDIS 17225-4:2020(F)
Introduction

L'objectif de la série de normes ISO 17225 est de fournir des principes clairs et univoques de

classification des biocombustibles solides, de servir d'outil pour permettre des échanges commerciaux

efficaces et une bonne compréhension entre vendeur et acheteur, ainsi que de moyen de communication

avec les fabricants de matériel. Elle permettra également de faciliter les procédures d'autorisation

[2]
administrative et l'établissement de rapports .

Le présent document couvre l'utilisation de classes de plaquettes de bois pour les applications de petite

à moyenne taille dans les habitations, les commerces et les bâtiments publics.

Selon le type de technologie de conversion d'énergie utilisée (chaudières, appareils de chauffage,

gazéifieurs, etc.), les tolérances associées à une qualité spécifique de plaquettes de bois sont différentes.

Échelles d'applications et plage de fonctionnement type:
— au-dessous de 100 kW (habitations);

— entre 75 kW et 500 kW (de petite taille; par exemple habitations, commerces et bâtiments publics);

— entre 500 kW et 1,5 MW (de taille moyenne; commerces et bâtiments publics);

— entre 1,5 MW et 5 MW (de grande taille; petites installations industrielles et chauffage urbain);

— au-dessus de 5 MW (industries; il est recommandé d'utiliser l'ISO 17225-1 ou l'ISO/TS 17225-9).

L'échelle utilisée pour regrouper les applications avec plaquettes de bois n'est donnée qu'à titre

d'illustration. En pratique, certains chevauchements entre les applications et les échelles sont probables.

Les applications destinées aux habitations, aux petits et moyens commerces et aux bâtiments publics

nécessitent un combustible de haute qualité pour les raisons suivantes:

• les équipements à petite échelle ne disposent habituellement pas de commandes sophistiquées ni

d'épurateurs de fumées;
• en général, ils ne sont pas gérés par un spécialiste du chauffage;
• ils sont souvent situés dans des zones résidentielles et habitées.

NOTE 1 Les plaquettes de bois produites conformément au présent document peuvent être utilisées dans des

[1]
chaudières soumises à essai conformément à l'EN 303–5 .

NOTE 2 Pour des contrats individuels et une application industrielle, l'ISO 17225-1 ou l'ISO 17225-9 peuvent

être utilisées.

Bien que ces normes de produits puissent être obtenues séparément, elles nécessitent une

compréhension globale des normes fondées sur l'ISO 17225-1 et de celles qui la complètent. Il est

recommandé de se procurer l'ISO 17225-1 et de l'utiliser conjointement avec ces normes.

© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 17225-4:2020(F)
Biocombustibles solides — Classes et spécifications des
combustibles —
Partie 4:
Classes de plaquettes de bois
1 Domaine d'application

Le présent document détermine les classes et spécifications de qualité du combustible pour des

plaquettes de bois. Le présent document couvre uniquement les plaquettes de bois produites à partir

des matières premières suivantes (voir ISO 17225-1, Tableau 1):
• 1.1 bois de forêt, de plantation et autres matériaux ligneux vierges;

• 1.2 produits dérivés et sous-produits de l'industrie de transformation du bois;

• 1.3.1 bois usagé non traité chimiquement.

Le présent document ne couvre que les plaquettes de bois produites à l'aide d'outils tranchants; elle ne

couvre pas le combustible bois broyé produit à l'aide d'outils non tranchants.
2 Références normatives

Les documents suivants sont cités dans le texte de sortie qu'ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l'édition citée s'applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 14780, Biocombustibles solides — Préparation des échantillons
ISO 16559, Biocombustibles solides — Terminologie, définitions et descriptions

ISO 16948, Biocombustibles solides — Détermination de la teneur totale en carbone, hydrogène et azote

ISO 16968, Biocombustibles solides — Détermination des éléments mineurs

ISO 16994, Biocombustibles solides — Détermination de la teneur totale en soufre et en chlore

ISO 17225-1, Biocombustibles solides — Classes et spécifications des combustibles — Partie 1: Exigences

générales

ISO 17827-1, Biocombustibles solides — Détermination de la distribution granulométrique des combustibles

non comprimés — Partie 1: Méthode au tamis oscillant d'ouverture de maille égale ou supérieure à 3,15 mm

ISO 18122, Biocombustibles solides — Méthode de détermination de la teneur en cendres

ISO 18134-2, Biocombustibles solides — Dosage de la teneur en humidité — Méthode de séchage à l'étuve —

Partie 2: Humidité totale — Méthode simplifiée
ISO 18135, Biocarburants solides — Échantillonnage

ISO 21945, Biocombustibles solides — Méthode d'échantillonnage simplifiée pour les applications à

petite échelle
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/FDIS 17225-4:2020(F)
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 16559 ainsi que les

suivants s'appliquent.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
traitement chimique

tout traitement reposant sur des composants chimiques autres que l'air, l'eau ou la chaleur

EXEMPLE Colle, peinture, stratifié.

Note 1 à l'article: Des exemples de traitements chimiques sont énumérés dans l'ISO 17225-1.

[SOURCE: ISO 16559]
3.2
contamination

présence d'éléments indésirables tels que des éléments chimiques, physiques et/ou microbiologiques

dans le produit
[SOURCE: ISO 16559]
3.3
application commerciale

installation qui utilise des appareils ou des équipements brûlant des biocombustibles solides ayant des

exigences applicables aux combustibles similaires aux appareils domestiques

Note 1 à l'article: Il convient de ne pas confondre les applications commerciales avec les applications industrielles,

qui peuvent utiliser un éventail plus large de matériaux et qui possèdent des exigences applicables aux

combustibles très différentes.
[SOURCE: ISO 17225-1]
4 Symboles et abréviations

Les symboles et abréviations utilisés dans la présente partie de l'ISO 17225 sont, dans la mesure du

possible, conformes au système international (SI) d'unités de mesure.
A désignation de la teneur en cendres sur masse anhydre, A [% en masse]
sec
ar à réception

BD désignation de la masse volumique apparente à réception [kg/m (en volume apparent)]

sec anhydre (sur une base dite à sec)

F désignation de la quantité de fines (< 3,15 mm) telle que déterminée [% en masse]

L désignation de la longueur à réception, L [mm]
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/FDIS 17225-4:2020(F)
M désignation de la teneur en humidité à réception, M [% en masse]
P désignation de la distribution granulométrique telle que déterminée
Q désignation du pouvoir calorifique inférieur à réception, q [MJ/kg ou
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
