INTERNATIONAL
ISO
STANDARD
6054-2
Second edition
1990-12-15
Motorcycle tyres and rims (Code-designated
series) - Diameter Codes 4 to 12 -
Part 2:
Rims
Pneumatiques et jantes pour motocycles (S&ie dont /es dimensions dbignkes
par des Codes) - Codes de diamhre 4 5 72 -
Partie 2: Jantes
Reference number
ISO 6054-2 : 1990 (E)
---------------------- Page: 1 ----------------------
IsO6054-2:1990 (EI

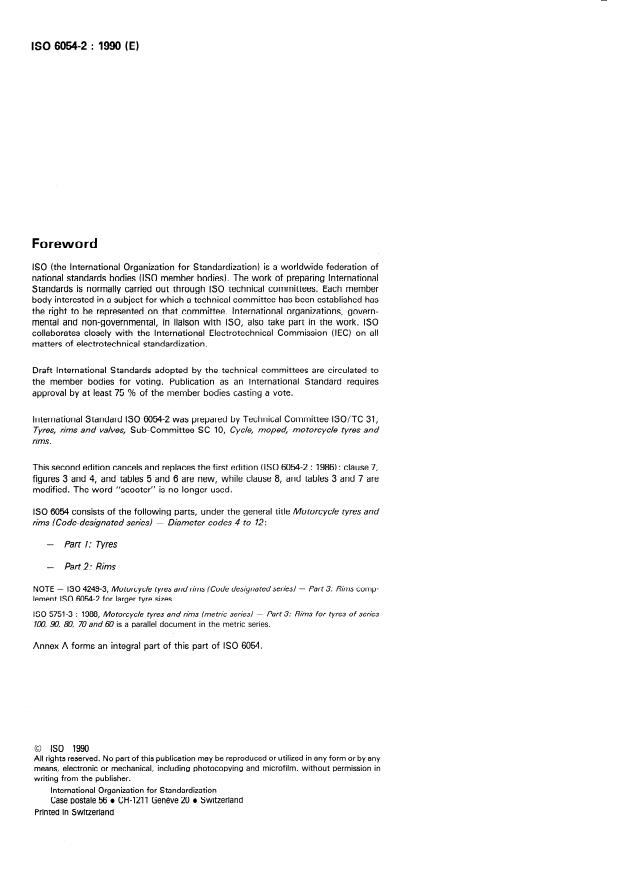

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for voting. Publication as an International Standard requires
approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 6054-2 was prepared by Technical Committee ISO/TC 31,
Tyres, rims and valves, Sub-Committee SC IO, Cycle, moped, motorcycle tyres and
rims.
This second edition cancels and replaces the first edition (ISO 6054-2 : 1986) : clause 7,
figures 3 and 4, and tables 5 and 6 are new, while clause 8, and tables 3 and 7 are
modified. The word “scooter” is no longer used.
ISO 6054 consists of the following Parts, under the general title Motorcycle tyres and
rims (Code-designated series) - Diameter Codes 4 to 72:
-
Part 7: Tyres
- Part2: Rims
NOTE - IS 0 4249-3, Mo torcycle tyres and rims (Code designated series) - Rims comp-
lement ISO 6054-2 for larger tyre sizes.
3: for tyres of
ISO 5751-3 : 1988, Mo torc ycle tyres and rims (metric seriesl - Part
70 and 60 is a parallel document in the metric series.
7W 90, 80,
Annex A forms an integral part of this part of ISO 6054.
0 ISO 1990
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case posta Ie 56 l CH-121 1 Geneve 20 l Switzerlan d
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD ISO 6054-2 : 1990 (El 4
Motorcycle tyres and rims (Code-designated series) -
Diameter Codes 4 to 12 -
Part 2 :
Rims
4 Designation
1 Scope
This part of ISO 6054 lays down rim dimensions for an inch- The rim shall be designated, in accordance with ISO 3911, by
its nominal diameter code and nominal rim width Code.
code-designated series of motorcycle tyres for diameter Codes
4 to 12. lt sets only those rim contour dimensions necessary for
EXAMPLE
the mounting and fitment of the tyre to the rim.
8 x 2.10
Tyre designations, dimensions and load ratings are given in
ISO 6054-1.
2 Normative reference
5 Divided rimsl)
The following Standard contains provisions which, through
5.1 Rim contours
reference in this text, constitute provisions of this part of
ISO 6054. At the time of publication, the edition indicated was
Dimensions and tolerantes for divided rims shall be as given in
valid. All Standards are subject to revision, and Parties to
table 1 and figure 1.
agreements based on this part of ISO 6054 are encouraged to
investigate the possibility of applying the most recent edition
of the Standard indicated below. Members of IEC and ISO
5.2 Rim diameters
maintain registers of currently valid International Standards.
The rim diameter code and specified rim diameters shall be as
ISO 3911 : 1977, Wheelshims - Nomencla ture, designa tion,
given in table 2.
marking and units of measurement.
3 Finish
6 Drop-centre rims 1)
3.1 Rim contour
6.1 Rim contours
The rim on the side of the tyre shall have a smooth contour free
Dimensions and tolerantes for drop-centre rims shall be as
of sharp edges.
given in table 3 and figure 2.
3.2 Rim valve hole
6.2 Rim diameters
Valve hole edges on the tyre side of rims shall be rounded or
chamfered. On the hub side, the edges shall be free of burrs, The rim diameter code and specified rim diameters shall be as
which could darnage the valve. given in table 4.
1) Further study is to cover harmonization of rim dimensions and tolerantes for 2.50 C, 3.00 D and 4.00 E rims, in the future ISO 3739-1, lndustrial
tyres and rims - Part 7 : Pneuma tic tyres (me tric series) on !F” tapered or fla t base rims - Designa tion, dimen
...
NORME ISO
INTERNATIONALE
6054-2
Deuxième édition
1990-12-15
Pneumatiques et jantes pour motocycles (Série
dont les dimensions sont désignées par des
codes) - Codes de diamètre 4 à 12 -
Partie 2:
Jantes
Motorc ycle tyres and rims (Code-designated series) - Diameter codes 4 to 72 -
Part 2: Rims
Numéro de référence
ISO 6054-2 : 1990 (FI
---------------------- Page: 1 ----------------------
ISO 6054-2 : 1990 (FI

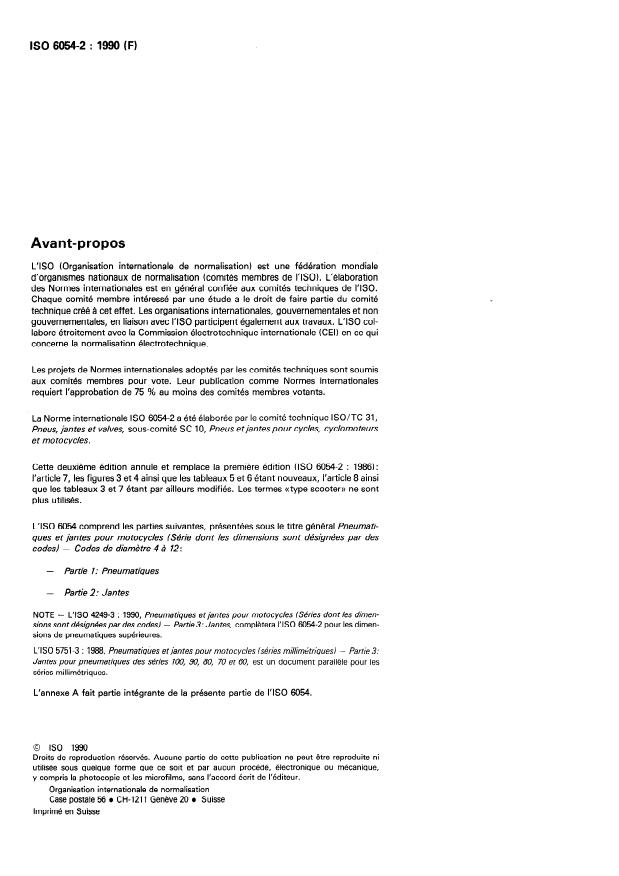

Avant-propos
