ISO 4628-5:2022

Paints and varnishes - Evaluation of quantity and size of defects, and of intensity of uniform changes in appearance - Part 5: Assessment of degree of flaking

This document specifies a method for assessing the degree of flaking of coatings by comparison with pictorial standards. ISO 4628-1 specifies the system used for designating the quantity and size of defects and the intensity of changes in appearance of coatings. It also outlines the general principles of the system. This system is intended to be used, in particular, for defects caused by ageing and weathering, and for uniform changes such as colour changes, for example yellowing.

Peintures et vernis — Évaluation de la quantité et de la dimension des défauts, et de l’intensité des changements uniformes d’aspect — Partie 5: Évaluation du degré d’écaillage

Le présent document spécifie une méthode d’évaluation du degré d’écaillage de revêtements par comparaison avec des étalons illustrés. L’ISO 4628‑1 spécifie un système de désignation de la quantité et de la dimension des défauts, ainsi que l’intensité des changements d’aspect intervenant sur les revêtements. Elle expose également les principes généraux de ce système. Ce système est destiné à être utilisé, en particulier, pour les défauts causés par le vieillissement et les intempéries, ainsi que pour les changements uniformes tels que les changements de couleur, par exemple le jaunissement.

General Information

• Status: Published
• Publication Date: 10-Nov-2022
• ICS: 87.040 - Paints and varnishes
• Technical Committee: ISO/TC 35/SC 9 - General test methods for paints and varnishes
• Drafting Committee: ISO/TC 35/SC 9/WG 31 - Properties after application
• Current Stage: 6060 - International Standard published
• Start Date: 11-Nov-2022
• Due Date: 30-Jun-2023
• Completion Date: 11-Nov-2022

Relations

• Consolidates: ISO/IEC/IEEE 8802-11:2018/Amd 2:2019 - Information technology - Telecommunications and information exchange between systems - Local and metropolitan area networks - Specific requirements - Part 11: Wireless LAN medium access control (MAC) and physical layer (PHY) specifications - Amendment 2: Sub 1 GHz license exempt operation
• Effective Date: 06-Jun-2022
• Revises: ISO 4628-5:2016 - Paints and varnishes - Evaluation of degradation of coatings - Designation of quantity and size of defects, and of intensity of uniform changes in appearance - Part 5: Assessment of degree of flaking
• Effective Date: 26-Nov-2021

Overview

ISO 4628-5:2022 - Paints and varnishes: Assessment of degree of flaking - specifies a visual method for assessing the degree of flaking of coatings by comparison with pictorial standards. Part of the ISO 4628 series, this fourth edition (2022) defines a consistent, repeatable system to quantify flaking caused by ageing, weathering or other degradation mechanisms. The standard is intended for use in laboratory and field evaluations of coating performance.

Key topics and requirements

• Assessment method: Visual comparison with illustrated reference figures (Figures 1 and 2) showing typical flaking patterns (non‑directional and directional).
• Degree (quantity) of flaking: Numeric rating 0–5, tied to approximate surface area affected:
  • 0 = 0%, 1 = 0.1%, 2 = 0.3%, 3 = 1%, 4 = 3%, 5 = 15%.
• Dimension (size) of flakes: Numeric rating 0–5 based on the largest dimension of individual flaked areas:
  • 0 = invisible at ×10 magnification, 1 ≤ 1 mm, 2 ≤ 3 mm, 3 ≤ 10 mm, 4 ≤ 30 mm, 5 > 30 mm.
  • If sizes vary, assign the rating corresponding to the largest size sufficiently characteristic of the tested surface.
• Depth/type of flaking: Indicate whether flakes involve the coating layers only (type a) or the entire coating system detached from the substrate (type b).
• Lighting and procedure: Evaluations should be performed under suitable lighting as specified in ISO 13076 to ensure reliable visual judgement.
• Reporting requirements: Test reports must identify the coating, reference ISO 4628-5:2022, specify surface type/size/location, give the numeric results (degree, size, and depth type), state lighting conditions, note deviations from procedure, and record anomalies and date.

Practical applications and users

ISO 4628-5:2022 is practical for:

• Coating manufacturers conducting quality control and formulation assessment.
• Independent test laboratories performing accelerated weathering or outdoor exposure studies.
• Contractors and inspectors documenting in-service coating condition on structures (bridges, buildings, marine assets).
• Asset owners and specifiers verifying warranty claims or comparing coating systems.
• R&D teams tracking degradation modes and failure analysis.

Typical use: inspect a coated area under specified lighting, compare to pictorial standards, record results (e.g., “flaking; degree 3(S2)b”), and include percentage/approximate surface affected.

Related standards

• ISO 4628-1 - General system for designation of quantity and size of defects and intensity of uniform changes.
• ISO 13076 - Lighting and procedure for visual assessments of coatings.

Keywords: ISO 4628-5:2022, degree of flaking, paints and varnishes, coating assessment, visual inspection, flaking evaluation, pictorial standards, coating defects, weathering.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 4628-5
Fourth edition
2022-11
Paints and varnishes — Evaluation
of quantity and size of defects, and
of intensity of uniform changes in
appearance —
Part 5:
Assessment of degree of flaking
Peintures et vernis — Évaluation de la quantité et de la dimension des
défauts, et de l’intensité des changements uniformes d’aspect —
Partie 5: Évaluation du degré d’écaillage
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 S c op e . 1
2 Nor m at i ve r ef er enc e s . 1
3 T erms and definitions . 1
4 A ss e ss ment . .1
5 E xpression of results . 2
6 Test report . 5
Bibliography . 6
iii

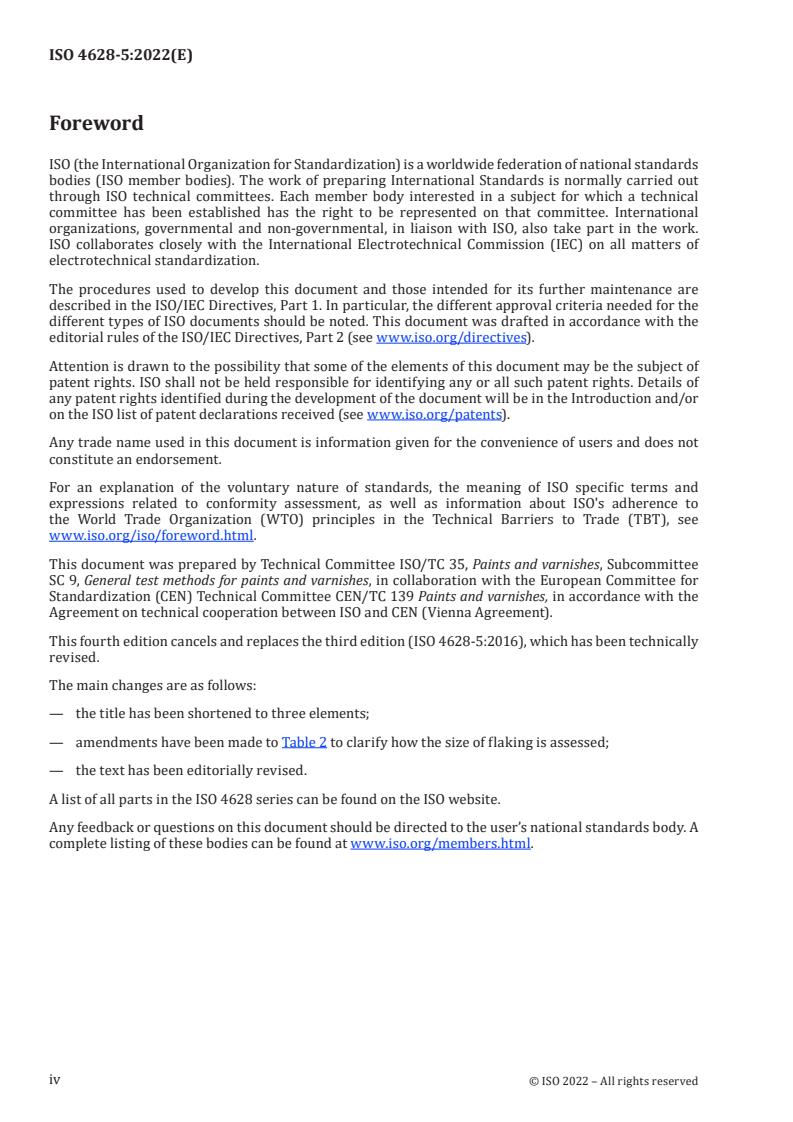

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 35, Paints and varnishes, Subcommittee
SC 9, General test methods for paints and varnishes, in collaboration with the European Committee for
Standardization (CEN) Technical Committee CEN/TC 139 Paints and varnishes, in accordance with the
Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This fourth edition cancels and replaces the third edition (ISO 4628-5:2016), which has been technically
revised.
The main changes are as follows:
— the title has been shortened to three elements;
— amendments have been made to Table 2 to clarify how the size of flaking is assessed;
— the text
...

NORME ISO
INTERNATIONALE 4628-5
Quatrième édition
2022-11
Peintures et vernis — Évaluation
de la quantité et de la dimension
des défauts, et de l’intensité des
changements uniformes d’aspect —
Partie 5:
Évaluation du degré d’écaillage
Paints and varnishes — Evaluation of quantity and size of defects,
and of intensity of uniform changes in appearance —
Part 5: Assessment of degree of flaking
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Évaluation . 1
5 Expression des résultats . 2
6 Rapport d’essai . 5
Bibliographie . 6
iii

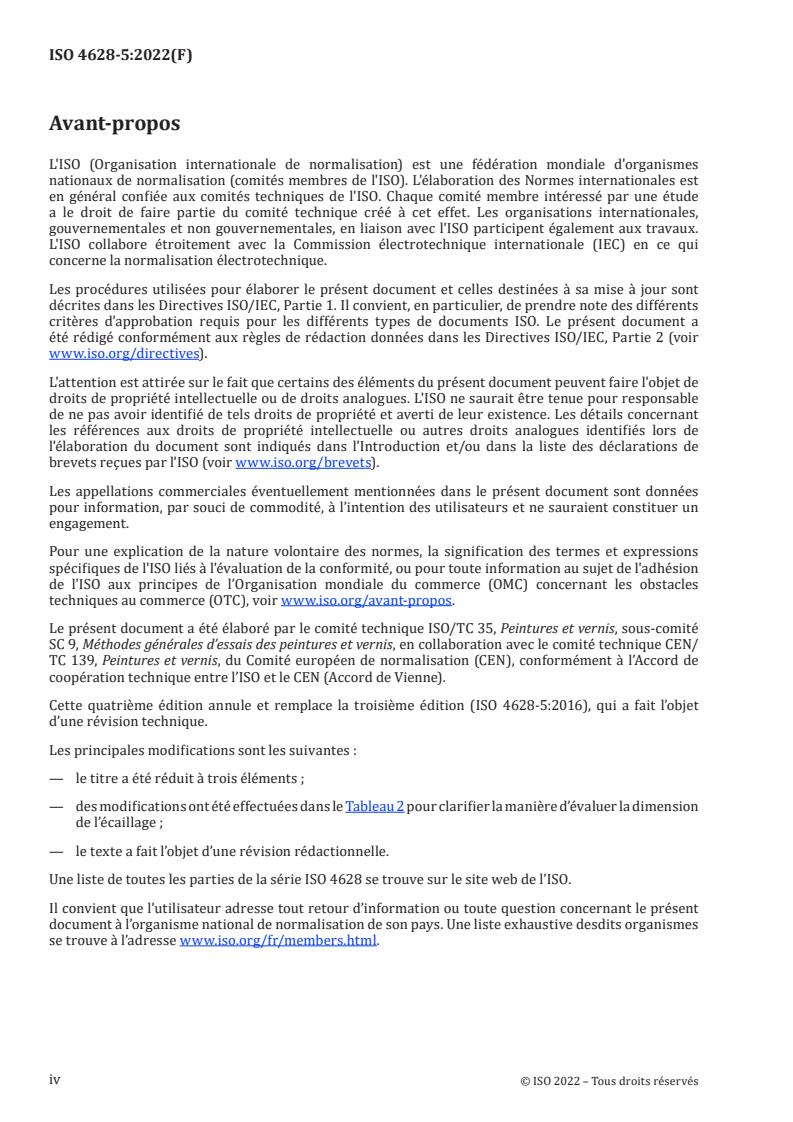

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 35, Peintures et vernis, sous-comité
SC 9, Méthodes générales d’essais des peintures et vernis, en collaboration avec le comité technique CEN/
TC 139, Peintures et vernis, du Comité européen de normalisation (CEN), conformément à l’Accord de
coopération technique entre l’ISO et le CEN (Accord de Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 4628-5:2016), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes :
— le titre a été réduit à trois éléments ;
— des modifications ont été effectuées dans le Tableau 2 pour clarifier la manière d’évaluer la dimension
de l’écaillage ;
— le texte a fait l’objet d’une révision rédactionnelle.
Une liste de toutes les parties de la série ISO 4628 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
...
